一、名词解释：用例：是外部可见的系统单元，这些功能由系统单元所提供，并通过一系列系统单元与一个或多个参与者之间交换的消息所表达。
泳道:在活动图中，泳道用垂直实线绘出，垂直线分隔的区域就是泳道；组件：组件是定义了良好接口的物理实现单元，是系统中可替换的物理部件.双向工程:双向工程包括正向工程和逆向工程.正向工程就是从模型到代码，而逆向工程则是从代码到模型.正向和逆向工程结合在一起叫双向工程。
对象流：对象流是动作状态或者活动状态与对象之间的依赖关系,表示动作使用对象或者动作对对象的影响。
二、填空题1、UML中的模型元素包括事物和事物之间的联系。
2、Rational Rose包括了统一建模语言、面向对象的软件工程及对象建模技术。
3、时序图包含的4个元素有对象、生命线、消息、激活 .4、协作图以对象图的方式绘制各个参与对象，并且将消息和链平行放置。
5、组件是定义了良好接口的物理实现单元,是系统中可替换的物理部件.6、状态机包含了一个类的对象在其生命期间所有状态的序列以及对象对接收到的事件所产生的反应。
7、包图建模技术包括对成组的元素建模和对体系结构视图建模。
8、内部转换只有一个原状态但是没有目标状态 ,因此转换后并不改变状态本身。
9、分叉可以用来描述并发线程，每个分叉可以有一个输入转换和两个或多个输出转换.10、配置图描述了系统执行处理过程中系统资源元素的配置情况以及软件到这些资源元素的映射.三、1。
简述时序图的建模步骤。
如何识别用例？答：建模步骤：1）设置交互语境；2)确定对象；3）分析消息和条件;4）分析附加约束；5)对建模结果精化和细化2。
Rational Rose中有哪几种视图，各个视图的作用是什么？答：Rational Rose有四种视图：①用例视图:用例视图是被称为参与者的外部用户所能观察到的系统功能的模型图。
用例是系统中的一个功能单元，可以被描述为参与者与系统之间的一次交互作用。
用例模型的用途是列出系统中的用例和参与者,并显示哪个参与者参与了哪个用例的执行. 用例视图是其他视图的核心,它的内容直接驱动其他视图的开发。
uml建模技术期末考试题及答案
uml建模技术期末考试题及答案一、单项选择题（每题2分，共40分）1. UML中用于表示系统的静态结构的图是：A. 活动图B. 序列图C. 用例图D. 类图答案：D2. 在UML中，哪个元素用于表示对象之间的通信？A. 关系B. 消息C. 依赖D. 泛化答案：B3. 以下哪个不是UML中的关系？A. 关联B. 聚合C. 继承D. 事件答案：D4. UML中，哪个图用于描述对象间如何交互以及交互的顺序？A. 状态图B. 活动图C. 序列图D. 用例图答案：C5. 在UML中，哪个元素用于表示一个对象可以被另一个对象替换？A. 依赖B. 泛化C. 实现D. 关联答案：B6. 以下哪个不是UML中的基本结构？A. 结构B. 行为C. 交互D. 状态答案：C7. 在UML中，哪个图用于描述系统随时间变化的状态？A. 活动图B. 状态图C. 用例图D. 序列图答案：B8. UML中，哪个元素用于表示一个类是另一个类的子集？A. 泛化B. 实现C. 关联D. 聚合答案：A9. 在UML中，哪个图用于描述系统的动态行为？B. 类图C. 活动图D. 部署图答案：C10. UML中，哪个元素用于表示一个类实现了一个接口？A. 泛化B. 实现C. 关联D. 依赖答案：B二、多项选择题（每题3分，共30分）11. UML中，以下哪些图用于描述系统的动态方面？A. 活动图B. 状态图C. 序列图D. 用例图答案：ABC12. 在UML中，以下哪些元素可以表示类之间的关系？A. 关联B. 聚合C. 泛化D. 依赖答案：ABCD13. UML中，以下哪些图用于描述系统的静态方面？A. 类图B. 对象图D. 组件图答案：ABCD14. 在UML中，以下哪些元素用于表示对象间的关系？A. 关联B. 消息C. 依赖D. 泛化答案：A15. UML中，以下哪些图用于描述系统的交互？A. 序列图B. 通信图C. 活动图D. 状态图答案：AB三、简答题（每题5分，共20分）16. 简述UML中用例图的作用。
《软件工程与UML》期末试题及答案

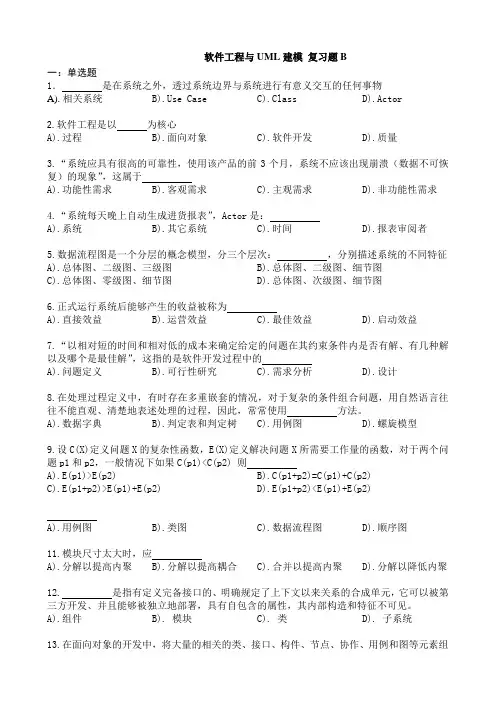

软件工程与UML建模复习题B一：单选题1．是在系统之外，透过系统边界与系统进行有意义交互的任何事物A).相关系统B).Use Case C).Class D).Actor2.软件工程是以为核心A).过程B).面向对象C).软件开发D).质量3.“系统应具有很高的可靠性，使用该产品的前3个月，系统不应该出现崩溃（数据不可恢复）的现象”，这属于A).功能性需求B).客观需求C).主观需求D).非功能性需求4.“系统每天晚上自动生成进货报表”，Actor是：A).系统B).其它系统C).时间D).报表审阅者5.数据流程图是一个分层的概念模型，分三个层次：，分别描述系统的不同特征A).总体图、二级图、三级图B).总体图、二级图、细节图C).总体图、零级图、细节图D).总体图、次级图、细节图6.正式运行系统后能够产生的收益被称为A).直接效益B).运营效益C).最佳效益D).启动效益7.“以相对短的时间和相对低的成本来确定给定的问题在其约束条件内是否有解、有几种解以及哪个是最佳解”，这指的是软件开发过程中的A).问题定义B).可行性研究C).需求分析D).设计8.在处理过程定义中，有时存在多重嵌套的情况，对于复杂的条件组合问题，用自然语言往往不能直观、清楚地表述处理的过程，因此，常常使用方法。
A).数据字典B).判定表和判定树C).用例图D).螺旋模型9.设C(X)定义问题X的复杂性函数，E(X)定义解决问题X所需要工作量的函数，对于两个问题p1和p2，一般情况下如果C(p1)<C(p2) 则A).E(p1)>E(p2) B).C(p1+p2)=C(p1)+C(p2)C).E(p1+p2)>E(p1)+E(p2) D).E(p1+p2)<E(p1)+E(p2)A).用例图B).类图C).数据流程图D).顺序图11.模块尺寸太大时，应A).分解以提高内聚B).分解以提高耦合C).合并以提高内聚D).分解以降低内聚12. 是指有定义完备接口的、明确规定了上下文以来关系的合成单元，它可以被第三方开发、并且能够被独立地部署，具有自包含的属性，其内部构造和特征不可见。
《UML建模技术》期末试卷及答案2套

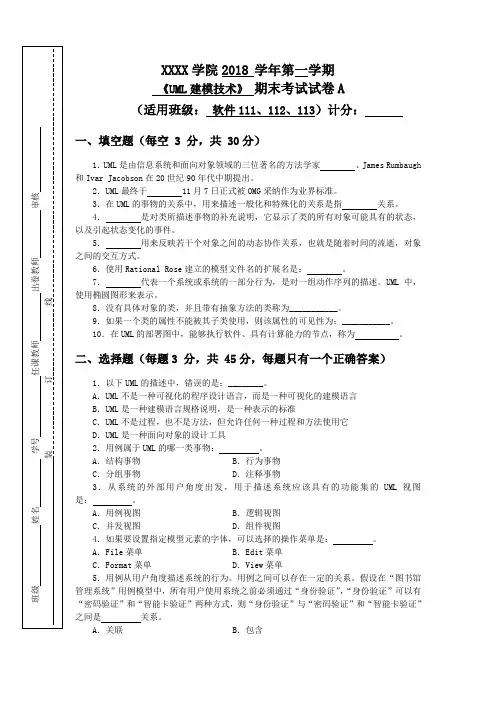

《UML建模技术》期末考试试卷A（适用班级：软件111、112、113）计分：一、填空题（每空 3 分，共 30分）1．UML是由信息系统和面向对象领域的三位著名的方法学家、James Rumbaugh 和Ivar Jacobson在20世纪90年代中期提出。
2．UML最终于 11月7日正式被OMG采纳作为业界标准。
3．在UML的事物的关系中，用来描述一般化和特殊化的关系是指关系。
4．是对类所描述事物的补充说明，它显示了类的所有对象可能具有的状态，以及引起状态变化的事件。
5．用来反映若干个对象之间的动态协作关系，也就是随着时间的流逝，对象之间的交互方式。
6．使用Rational Rose建立的模型文件名的扩展名是：。
7．代表一个系统或系统的一部分行为，是对一组动作序列的描述。
UML中，使用椭圆图形来表示。
8．没有具体对象的类，并且带有抽象方法的类称为___________。
9．如果一个类的属性不能被其子类使用，则该属性的可见性为：___________。
10．在UML的部署图中，能够执行软件、具有计算能力的节点，称为。
二、选择题（每题3 分，共 45分，每题只有一个正确答案）1．以下UML的描述中，错误的是：________。
A．UML不是一种可视化的程序设计语言，而是一种可视化的建模语言B．UML是一种建模语言规格说明，是一种表示的标准C．UML不是过程，也不是方法，但允许任何一种过程和方法使用它D．UML是一种面向对象的设计工具2．用例属于UML的哪一类事物：。
A．结构事物B．行为事物C．分组事物D．注释事物3．从系统的外部用户角度出发，用于描述系统应该具有的功能集的UML视图是：。
A．用例视图B．逻辑视图C．并发视图D．组件视图4．如果要设置指定模型元素的字体，可以选择的操作菜单是：。
A．File菜单B．Edit菜单C．Format菜单D．View菜单5．用例从用户角度描述系统的行为。
用例之间可以存在一定的关系。
UML软件建模技术技术理论期末考核试题4含答案
UML软件建模技术技术理论考核试卷四一、单选题（每题2分，共60分）1. 下列UML（建模语言）的陈述，不正确的是( )A.它主要是图形符号，用面向对象的方法描述系统设计B.只用于系统开发的设计阶段C.它可在用户、分析者、设计者和软件开发者之间建立一个舒适的对话D.它是一种语言，用于可视化、具体化、结构化和文档化软件内在系统的不同方面2. 使用（）描述Web网页和Java Applet小应用程序之间的依赖关系( )A．类图B．部署图C．状态图D．组件图3. 下列关于类方法的声明，不正确的是( )A.方法定义了类所许可的行动B.从一个类所创建的所有对象可以使用同一组属性和方法C.每个方法应该有一个参数D.如果在同一个类中定义了类似的操作，则他们的行为应该是类似的4. UML中哪种图（）用来描述过程或操作的工作步骤( )A、状态图B、活动图C、用例图D、部署图5. 在面向对象的分析与设计中，下面与角色有关的陈述中，正确的是( )A.在每个用例图中操作用例的被称为参与者B.参与者不能是系统时间C.参与者一定是一个人或用户D.使用案例不考虑系统外部的参与者6. 软件生存期包括计划，需求分析和定义（），编码，软件测试和运行维护( )A、软件开发B、软件设计（详细设计）C、软件支持D、软件定义7. 在面向对象的分析与设计中，下列语句正确的有( )A.通过部署图，可以从整体上了解系统节点的拓扑结构B.在部署图中，使用依赖关系符号连接节点C.部署图的节点中不能含有组件D.部署图用于描述系统中软件的构成8. foo类的一个方法调用bar类的一个方法。
除此之外，这两个类之间没有其他关系。
foo类和bar类之间的关系为( )A．关联B．依赖C．继承D．实现E．聚集9. 下列关于用例和用例图的描述，正确的有( )A.系统是用例模型的一个组成部分，它必须代表一个真正的软件系统B.在扩展关系中，扩展后的用例一定要包括所扩展的原用例的全部行为C.用例图中，参与者可以是一个人，一部机器或者一个系统D.用例用一个名字在外面的椭圆表示10. 在面向对象的技术中，（）属性可以从类定义的外部来存取，而（）属性不可以从类定义的外部来存取。
uml期末及答案(AB卷)
2008-2009学年第一学期期末试卷（院 院/系 专业 班使用）考试科目： 试卷类型： A题号一二三四五六七总分得分一、选择题 (共40分，每小题2分)1. 下面的模型图中，哪个能正确表示“1个教师可以指导0个到多个学生的论文，1个学生必须有1个教师指导其论文” 的意思（ ）2. 计算机由CUP 、内存、硬盘、显示器、鼠标等构成，那么计算机类和鼠标类之间的关系是（ ）A 继承关系B 关联关系C 聚合关系D 依赖关系3. 下面（ ）图形表示依赖关系。
4. 关于UML ，下面说法正确的是（ ） A UML 是一种面向对象的建模方法。
B UML 是一种形式化的语言，使用UML 建立的模型可被计算机编译执行。
阅卷人得分Student Teacher 10..n A Teacher Student 0..n1BTeacher Student 10..n Teacher Student 0..n 1A BC UML是一种面向对象的编程语言。
D UML是一种面向对象的建模语言，但不是建模方法。
5.顺序图和交互图的关系，类似与下面的哪种关系（）A 类和对象的关系B 类和参与者关系C Java和编程语言的关系D UML和Java的关系6.要对一个企业的工作流程建模，下面4种图中的（）是最重要的。
A 交互图B 活动图C 状态图D 类图7.关于参与者，错误的说法是（）A 参与者是与所建立的系统交互的人或物。
B 参与者可以是实际的人，也可以其他系统。
C 参与者是系统的一部分，是用例图的重要组成部分。
D 参与者之间可以存在泛化关系。
8.UML中关联的多重性是指（）A 一个类有多个方法被另一个类调用。
B 一个类的实例对象能够与另一个类的多少个实例对象相关联。
C 一个类的某个方法被另一个类调用的次数。
D 两个类所具有的相同的方法和属性。
9.关于类图的说法正确的是（）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。
UML考试试题及答案7讲解
) 分分，每小题2一、选择题(共40个到多个学生的01个教师可以指导1.下面的模型图中，哪个能正确表示“）论文，1个学生必须有1个教师指导其论文”的意思（Student Student Teacher Teacher 10..n0..n1A BStudentTeacherStudentTeacher0..n110..nD C、内存、硬盘、显示器、鼠标等构成，那么计算机类和鼠标计算机由CUP2. ）类之间的关系是（关联关系 C 聚合关系 B D 依赖关系 A 继承关系3.下面（）图形表示依赖关系。
B AC D4.关于UML，下面说法正确的是（）A UML是一种面向对象的建模方法。
B UML是一种形式化的语言，使用UML建立的模型可被计算机编译执行。
C UML是一种面向对象的编程语言。
D UML是一种面向对象的建模语言，但不是建模方法。
5.顺序图和交互图的关系，类似与下面的哪种关系（）A 类和对象的关系B 类和参与者关系C Java和编程语言的关系D UML和Java的关系6.要对一个企业的工作流程建模，下面4种图中的（）是最重要的。
A 交互图B 活动图C 状态图D 类图页7共页1第7.关于参与者，错误的说法是（）A 参与者是与所建立的系统交互的人或物。
B 参与者可以是实际的人，也可以其他系统。
C 参与者是系统的一部分，是用例图的重要组成部分。
D 参与者之间可以存在泛化关系。
8.UML中关联的多重性是指（）A 一个类有多个方法被另一个类调用。
B 一个类的实例对象能够与另一个类的多少个实例对象相关联。
C 一个类的某个方法被另一个类调用的次数。
D 两个类所具有的相同的方法和属性。
9.关于类图的说法正确的是（）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。
B 类图分为3个层次：对象层、特征层和关系层，其中特征层给出系统中所有反映问题域和系统责任的对象。
C 类图只是一种辅助模型，不如其他图重要。
uml期末考试题B卷及答案
uml期末考试题B卷及答案UML期末考试题B卷一、选择题（每题2分，共20分）1. 在UML中，用于表示系统内部结构的图是：A. 用例图B. 类图C. 状态图D. 活动图2. 以下哪个不是UML中的结构图？A. 包图B. 类图C. 对象图D. 序列图3. 以下哪个UML图用于描述对象之间的交互？A. 用例图B. 类图C. 交互图D. 状态图4. 在UML中，以下哪个元素用于表示类中的操作？A. 属性B. 方法C. 关联D. 泛化5. 以下哪个UML图用于描述系统的动态行为？A. 用例图B. 类图C. 活动图D. 部署图6. 在UML中，表示类之间继承关系的符号是：A. 实线箭头B. 虚线箭头C. 虚线菱形D. 实线菱形7. 在UML中，以下哪个元素用于表示对象之间的通信？A. 关联B. 聚合C. 消息D. 依赖8. 在UML中，以下哪个元素用于表示类与对象之间的关系？A. 关联B. 泛化C. 实例化D. 依赖9. 在UML中，以下哪个元素用于表示组件之间的依赖关系？A. 包B. 组件图C. 依赖D. 接口10. 在UML中，以下哪个图用于描述系统的物理部署？A. 用例图B. 部署图C. 活动图D. 序列图二、简答题（每题10分，共30分）1. 解释UML中用例图的作用和组成部分。
2. 描述UML中类图的主要用途，并给出一个简单的类图示例。
3. 说明UML中状态图与活动图的区别。
三、绘图题（每题25分，共50分）1. 根据以下描述，绘制一个简单的类图：- 一个图书馆系统包含书籍(Book)和读者(Reader)两个类。
- 书籍有属性：书名(title)、作者(author)、ISBN号(isbn)。
- 读者有属性：姓名(name)、借书证号(libraryCardNumber)。
- 书籍与读者之间存在借阅关系，一个读者可以借阅多本书，而一本书也可以被多个读者借阅。
2. 根据以下场景，绘制一个序列图：- 一个在线购物系统，用户(User)通过网站浏览商品(BrowseProduct)，选择商品(SelectProduct)，然后添加到购物车(AddToCart)，最后进行结账(Checkout)。
UML与软件建模期末考试A卷参考答案
UML-A参考答案一、填空（20 * 1 = 20分）1．UML关系 2．规范化/建档/交流 3．语法 4．用例 5．活动图6．状态机 7．关系 8．细化阶段 9. 构造阶段 10. 对象图11. 依赖关系 12. 类属/泛化关系 13. 关联关系 14. 实现关系 15. 节点16. 组件 17. 关系 18．需求捕获 19. 评估分析模型 20. 名词分析二、判断题（10 *2 =20 ）1.对2.错既支持分析，又支持设计等。
3.对4.对5.错协作的行为用交互图来描述。
6.对7.对8.对9.错在初始阶段，用例模型要求至少完成10%以上。
10.错交互图包括顺序图和通信图。
三、简述题（4 * 5 = 20）1 什麽是模型？简述建模的目的。
模型是能动的抽象的认知的结果，它对应认识活动的主体和认识活动的原则。
模型就是对现实的简化。
目的：规范化，可视化，建造，建档。
2 什麽是UML？简述UML的内容及其特点。
UML是指定，呈现，构造方法，记录系统密集的过程的工件。
内容：A）UML语义，给出了基于UML的精确的主模型定义。
B）UML表示法，UML表示法定义了UML符号的表示方法，为开发者或开发工具使用这些图形符号和文本语法，给系统建模提供了标准。
特点：有统一的标准，便于使用人员沟通；面向对象的建模语言；可视化，表示能力强大，提供了扩展机制；容易使用。
3 UML2.0中共有13种图，它们的名称分别是什么？并简要说明其作用。
用例图、类图、对象图、顺序图、通信图、活动图、状态图、组件图、部署图、包图、复合结构图、交互概观图、定时图。
交互概观图是一种顺序图与活动图的混合，从较高的抽象层次描述了对象以及对象之间的交互关系。
定时图从微观的层次描述了对象之间的交互，重点在于定时。
4．聚集和组成之间有什么区别？聚集（聚合关系）是一种特殊的关联关系，表示类之间的关系是整体与部分的关系。
组合是聚合的变种，它加入了一些重要的意义。
UML建模期末考试题及答案
UML建模期末考试题及答案# UML建模期末考试题及答案一、选择题（每题2分，共20分）1. 在UML中，用于表示类与类之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 箭头答案：C2. 以下哪个不是UML中的关系？A. 关联B. 继承C. 聚合D. 循环答案：D3. 在UML类图中，属性的可见性用以下哪个符号表示？A. +B. -C. #D. ~答案：A4. 以下哪个是UML用例图中的元素？A. 类B. 用例C. 关系D. 接口答案：B5. 在UML中，一个类可以拥有多少个属性？A. 0个B. 1个C. 多个D. 以上都是答案：D...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述UML类图中类与类之间的关系有哪些，并举例说明。
答案：UML类图中类与类之间常见的关系有关联、继承、聚合和组合。
例如，关联关系表示两个类之间的连接，如“学生”类与“课程”类之间的关联；继承关系表示一个类是另一个类的子类，如“猫”类继承自“动物”类；聚合关系表示一个类是另一个类的组成部分，如“班级”类聚合了“学生”类；组合关系是一种特殊的聚合，表示部分与整体的生命周期紧密相关，如“汽车”类组合了“引擎”类。
2. 解释什么是UML用例图，并说明其主要元素。
答案：UML用例图是一种用于描述系统功能和用户需求的视图。
它展示了系统的功能（用例）以及用户（演员）如何与这些功能交互。
用例图的主要元素包括用例（用椭圆表示，内部写有用例名称）、演员（用小人图标表示，代表外部系统或用户）以及它们之间的关系（通常用线条表示）。
3. 描述UML活动图中的活动和转换的概念。
答案：UML活动图用于描述业务流程或工作流程中的步骤和决策点。
活动是流程中的一个步骤或操作，通常用矩形框表示。
转换是控制流程从一个活动移动到另一个活动的条件或路径，通常用箭头表示。
活动之间通过转换连接，表示流程的顺序或条件分支。
三、应用题（每题25分，共50分）1. 设计一个图书馆管理系统的UML类图，并解释其主要类及其关系。
(完整word版)uml分析与设计期末试卷二及答案
2008-2009学年第一学期期末试卷（院/系 专业 班使用）考试科目： 试卷类型： B一、选择题 (共20分，每小题2分)1. 计算机由CUP 、内存、硬盘、显示器、鼠标等构成，那么计算机类和鼠标类之间的关系是（ ）A 继承关系B 关联关系C 聚合关系D 依赖关系2. 下面（ ）图形表示依赖关系。
3. 关于UML ，下面说法正确的是（ ） A UML 是一种面向对象的建模方法。
B UML 是一种形式化的语言，使用UML 建立的模型可被计算机编译执行。
C UML 是一种面向对象的编程语言。
D UML 是一种面向对象的建模语言，但不是建模方法。
4. 下面的模型图中，哪个能正确表示“1个教师可以指导0个到多个学生的论文，1个学生必须有1个教师指导其论文” 的意思（ ）A B5.关于参与者，错误的说法是（）A 参与者是与所建立的系统交互的人或物。
B 参与者可以是实际的人，也可以其他系统。
C 参与者是系统的一部分，是用例图的重要组成部分。
D 参与者之间可以存在泛化关系。
6.UML中关联的多重性是指（）A 一个类有多个方法被另一个类调用B 一个类的实例对象能够与另一个类的多少个实例对象相关联。
C 一个类的某个方法被另一个类调用的次数。
D 两个类所具有的相同的方法和属性。
7.关于类图的说法正确的是（）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。
B 类图分为3个层次：对象层、特征层和关系层，其中特征层给出系统中所有反映问题域和系统责任的对象。
C 类图只是一种辅助模型，不如其他图重要。
D 类图定义了系统的功能需求，描述了系统的动态行为。
8.分析下面的顺序图，并指出哪种说法是正确的（）A “求战”、“怎么办”以及“火烧连营”这3条消息并没有严格的次序，比如：“求战”消息有可能在“火烧连营”之前产生。
B “：曹操”、“：刘备”以及“：孔明”代表3个类，该顺序图表述了这3个类的实例对象为了完成某一功能的交互情况。
UML建模与分析试题与答案
08/09 学年第 1 学期末考试试题（A 卷）UML 建模与分析一、填空题：（每空1分，共10分）1、 UML 的3中扩展机制是版型、约束和 标记值 。
2、 在UML 的状态图中，表示历史状态的符号是 ○H 或○H* 。
3、 对象图的模型元素有对象和链。
对象是类的实例；对象之间的链是类之间的 关联 的实例。
4、 用UML 进行建模时会涉及9个图，Rose 2003只支持其中的8个，还有一个图如果要在Rose2003中表示，则只能用别的图来代替。
这个不能在Rose2003中直接表示的图是 对象 图。
5、 RUP 软件开发过程的特点是： 用例驱动 、以体系结构为中心、迭代和增量开发。
6、 如图所示的类图：“/works for company ”这个关联前有一斜杠，表示该关联是派生 。
PersonCompany*1/works for company Department*1*1works for department7、 如果把一个类的类名写成斜体字，则表示这是 抽象 类，既不能由这个类直接产生实例。
8、 RUP 中把软件开发生命周期分为多个循环，每个循环由4个连续的阶段组成。
这4个阶段是初始阶段、细化阶段、 构造 阶段和移交阶段。
9、 顺序图所表达的是基于 时间顺序 的动态交互。
10、组成是强类型的聚集，因为聚集中的每个部分体只能属于 一个 整体。
二、判断题：（判断对错，并改正。
每小题2分，共10分）1、一个状态图最多只能有一个初态和一个终态。
1、错误。
（1分）一个状态图最多只能有一个初态，但可有多个终态。
（1分）2、两个参与者之间可以有包含关系、扩展关系或泛化关系，而包含关系和扩展关系是依赖关系的版型。
2、前半句不对。
（1分）应该为：两个用例之间可以有包含关系、扩展关系或泛化关系，得分而包含关系和扩展关系是依赖关系的版型。
（1分）3、参与者位于所要建模的系统边界的外部。
3、正确。
（2分）4、在顺序图中无法表示要重复发送的消息，但在协作图中可以表示要重复发送的消息。
UML考试试题及答案7讲解
一、选择题 (共40分，每小题2分)1. 下面的模型图中，哪个能正确表示“1个教师可以指导0个到多个学生的论文，1个学生必须有1个教师指导其论文” 的意思（ ）2. 计算机由CUP 、内存、硬盘、显示器、鼠标等构成，那么计算机类和鼠标类之间的关系是（ ）A 继承关系B 关联关系C聚合关系 D依赖关系3.下面（ ）图形表示依赖关系。
4. 关于UML ，下面说法正确的是（ ） A UML 是一种面向对象的建模方法。
B UML 是一种形式化的语言，使用UML 建立的模型可被计算机编译执行。
C UML 是一种面向对象的编程语言。
D UML 是一种面向对象的建模语言，但不是建模方法。
5. 顺序图和交互图的关系，类似与下面的哪种关系（ ） A 类和对象的关系 B 类和参与者关系 C Java 和编程语言的关系 D UML 和Java 的关系6. 要对一个企业的工作流程建模，下面4种图中的（ ）是最重要的。
A 交互图 B 活动图 C 状态图 D 类图 A BC D7.关于参与者，错误的说法是（）A 参与者是与所建立的系统交互的人或物。
B 参与者可以是实际的人，也可以其他系统。
C 参与者是系统的一部分，是用例图的重要组成部分。
D 参与者之间可以存在泛化关系。
8.UML中关联的多重性是指（）A 一个类有多个方法被另一个类调用。
B 一个类的实例对象能够与另一个类的多少个实例对象相关联。
C 一个类的某个方法被另一个类调用的次数。
D 两个类所具有的相同的方法和属性。
9.关于类图的说法正确的是（）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。
B 类图分为3个层次：对象层、特征层和关系层，其中特征层给出系统中所有反映问题域和系统责任的对象。
C 类图只是一种辅助模型，不如其他图重要。
D 类图定义了系统的功能需求，描述了系统的动态行为。
10.根据Coad/Yourdon的定义，面向对象的概念不包括（）A 对象B 继承C 消息D 封装11.使用UML对系统进行动态建模，不能使用以下哪种图（）A 类图B 顺序图C 状态图D 活动图12.UML的结构事物不包括（）A 接口B 类C 协作D 状态机13.分析下面的顺序图，并指出哪种说法是正确的（）A “求战”、“怎么办”以及“火烧连营”这3条消息并没有严格的次序，比如：“求战”消息有可能在“火烧连营”之前产生。
UML期末考试题(必考)分析
一、选择1.UML的全称是（）（A）Unify Modeling Language （B）Unified Modeling Language（C）Unified Modem Language （D）Unified Making Language2.参与者（Actor）与用例之间的关系是( ）（A）包含关系（B）泛化关系（C）关联关系（D)扩展关系3.在类图中，下面哪个符号表示继承关系（）(A) (C) (D)(B)4。
下面哪个视图属于UML语言的交互图( ）（A)行为图（B）状态图（C）实现图 (D）顺序图5. 在类图中，下面哪个符号表示实现关系( ）(A) (C) (D)(B)6。
下面哪个图形代表活动( ）7。
UML中关联的多重度是指（）(A)一个类有多个方法被另一个类调用(B）一个类的实类能够与另一个类的多个实类相关联（C）一个类的某个方法被另一个类调用的次数(D）两个类所具有的相同的方法和属性8。
下面哪个不是UML中的静态视图（）(A)状态图（B)用例图 (C）对象图(D）类图9.（ )技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门,他们负责完成组内的活动.（A)泳道(B）分叉汇合(C）分支(D）转移10.下列关于状态图的说法中，正确的是（）（A）状态图是UML中对系统的静态方面进行建模的图之一。
（B）状态图是活动图的一个特例,状态图中的多数状态是活动状态（C）活动图和状态图是对对象的生命周期进行建模，描述对象随时间变化的行为。
(D）状态图强调对有几个对象参与的活动过程建模,而活动图更强调对单个反应型对象建模11.类图应该画在Rose的哪种（）视图中。
（A）Use Case View （B）Logic View (C）Component View （D）Deployment View12.顺序图由类角色，生命线，激活期和（）组成（A）关系（B）消息（C)用例(D）实体13.关于通信图的描述,下列哪个不正确（）（A)通信图作为一种交互图，强调的是参加交互的对象的组织；（B）通信图是顺序图的一种特例(C)通信图中有消息流的顺序号;（D)在ROSE工具中,通信图可在顺序图的基础上按“F5”键自动生成；14。
uml期末考试题及答案
uml期末考试题及答案一、选择题（每题2分，共20分）1. 在UML中，用于表示对象之间关系的符号是：A. 矩形B. 菱形C. 箭头D. 圆圈答案：C2. 以下哪个不是UML的视图？A. 用例视图B. 逻辑视图C. 部署视图D. 数据视图答案：D3. 在UML中，表示类的方法的符号是：A. 圆括号B. 正方形C. 圆圈D. 三角形答案：A4. 以下哪个不是UML的图？A. 活动图B. 状态图C. 流程图D. 序列图答案：C5. 在UML中，表示聚合关系的符号是：A. 空心菱形B. 实心菱形C. 空心三角形D. 实心三角形答案：B6. 以下哪个不是UML的元素？A. 属性B. 方法C. 接口D. 函数答案：D7. 在UML中，表示泛化关系的符号是：A. 空心箭头B. 实心箭头C. 空心菱形D. 实心菱形答案：A8. 以下哪个不是UML的约束？A. 派生B. 抽象C. 接口D. 组合答案：C9. 在UML中，表示关联关系的符号是：A. 空心箭头B. 实心箭头C. 空心菱形D. 实线答案：D10. 以下哪个不是UML的交互图？A. 序列图B. 通信图C. 状态图D. 活动图答案：D二、填空题（每题2分，共20分）1. 在UML中，表示类的属性的关键字是________。
答案：属性2. 表示类之间存在依赖关系的符号是________。
答案：虚线箭头3. 在UML中，表示类的可见性，public用________表示。
答案：+4. 表示类之间存在组合关系的符号是________。
答案：实心菱形5. 在UML中，表示类的静态方法的关键字是________。
答案：static6. 表示类之间存在关联关系的符号是________。
答案：实线7. 在UML中，表示类的构造方法的关键字是________。
答案：构造8. 表示类之间存在实现关系的符号是________。
答案：空心箭头9. 在UML中，表示类的私有属性的关键字是________。
2020-2021《可视化建模与UML》期末课程考试试卷(含答案)
2020-2021《可视化建模与UML》课程考试试卷适用专业：考试日期：闭卷所需时间：120分钟总分：100分一、选择题（单项选择题，每小题2分，共20分）1．以下哪个是UML的正确全称？A). Unified Markup Language B). Unique Modeling LanguageC). Unified Modeling Language D). Unique Markup Language2.计算机由中央处理器、内存、硬盘、显示器等组成，那么Computer类和其他类（CPU、RAM、HardDriver，Monitor）之间的关系是：A）泛化关系B）实现关系C）组合关系D）聚合关系3．下面哪个图形表示的是UML中的聚合关系？A）B）C）D）4．下面四个选项中，哪项肯定不能作为系统的角色（Actor）A）直接操作系统的人B）需要交互的外部系统C）系统自身的数据库D）时间5．下面关于构件图的说法，哪个是错误的？A）构件和构件之间只能通过接口进行访问。
B）构件和构件之间可以存在泛化关系。
C）构件可以被嵌套，也可以有实例。
D) 构件表示的是逻辑模块，而非物理模块。
6．下列选项中，那个不是“用例描述”应该包含的内容：A）概述B）基本事件流C）对象模型D）前置条件7．下面哪种关系于类和对象的关系相类似？A）包和类的关系B）用例与参与者的关系C）关联和链的关系D）类和接口的关系8. UML扩展机制之一约束（constraints）是下面哪种表达方式？A）[text string] B）{text string} C）（text string）D）以上都可以9. 下面4种类型的图中，哪个可以描述一个用例中多个对象之间的相互协作关系以及协作过程中的行为次序？A) 交互图B）状态图C）对象图D）用例图10. 用例和用例之间不可能存在的关系是哪种关系？A）包含关系B）依赖关系C）扩展关系D）泛化关系二、简答题(每小题8分，共48分)1.什么是模型？在软件开发中模型有什么作用？2.什么是类？什么是类图？3.什么是接口，什么是抽象类？简述两者的区别。
uml期末考试题B卷及答案
uml期末考试题B卷及答案一、选择题（每题2分，共20分）1. UML中用于表示对象之间关系的图是：A. 用例图B. 类图C. 对象图D. 活动图答案：C2. 在UML中，以下哪个不是活动图的基本元素？A. 活动B. 决策节点C. 同步条D. 用例答案：D3. 以下哪个不是UML中的状态图的组成部分？A. 状态B. 转移C. 动作D. 用例答案：D4. 在UML中，以下哪个元素用于表示类与类之间的关联？A. 依赖B. 泛化C. 关联D. 实现答案：C5. 以下哪个不是UML序列图中的元素？A. 生命线B. 消息C. 交互D. 用例答案：D6. 在UML中，以下哪个元素用于表示类与类之间的继承关系？A. 关联B. 依赖C. 泛化D. 实现答案：C7. 以下哪个不是UML组件图中的元素？A. 组件B. 节点C. 接口D. 用例答案：D8. 在UML中，以下哪个元素用于表示类与类之间的接口实现关系？A. 关联B. 依赖C. 实现D. 泛化答案：C9. 以下哪个不是UML部署图中的元素？A. 节点B. 组件C. 用例D. 部署答案：C10. 在UML中，以下哪个元素用于表示类与类之间的聚合关系？A. 关联B. 依赖C. 聚合D. 组合答案：C二、填空题（每题2分，共20分）1. UML中，用于描述系统的动态方面，如对象的生命周期和它们之间的交互，可以使用______图。
答案：状态图2. 在UML中，一个______可以包含多个______，表示一个整体与部分的关系。
答案：类；属性3. UML中，用于描述系统的静态结构，如系统中的类、接口、协作以及它们之间的关系，可以使用______图。
答案：类图4. 在UML中，______图用于描述对象间的交互，强调消息的顺序。
答案：序列图5. UML中，______图用于描述系统的并发和同步特性。
答案：活动图6. 在UML中，______图用于描述系统的物理部署，包括硬件和软件的配置。
UML期末考试试题与答案解析
UML期末考试试题与答案解析UML期末考试试题与答案解析一、选择题1、在UML中，用（）符号来表示一个类可以继承一个接口。
A. →B. ←C. ∈D. ∷正确答案是：D. ∷。
UML中，类与接口的关系用箭头表示，继承用箭头指向父类，而实现接口用箭头指向接口。
因此，选项D中的∷符号表示类可以继承一个接口。
2、在UML中，菱形代表的是（）。
A. 类 B. 接口 C. 包 D. 关联正确答案是：B. 接口。
在UML中，菱形代表的是接口。
3、在UML中，关联关系用（）表示。
A. 箭头 B. 直线 C. 双箭头D. 虚线正确答案是：B. 直线。
在UML中，关联关系用直线表示。
4、在UML中，（）用来描述一组具有相同属性、操作和关系的对象的行为特征。
A. 类 B. 接口 C. 包 D. 关联正确答案是：A. 类。
在UML中，类用来描述一组具有相同属性、操作和关系的对象的行为特征。
5、在UML中，一个类可以有一个或多个（）它。
A. 类 B. 接口 C. 包 D. 关联正确答案是：B. 接口。
在UML中，一个类可以实现一个或多个接口。
二、填空题1、UML是一种可视化的建模语言，用于对软件密集系统进行（）。
答案解析：UML是一种可视化的建模语言，用于对软件密集系统进行建模。
2、UML中的（）是用来描述一组具有相同属性、操作和关系的对象的行为特征。
答案解析：UML中的类是用来描述一组具有相同属性、操作和关系的对象的行为特征。
3、UML中的（）用来描述一组具有相同属性、操作和关系的对象的行为特征。
答案解析：UML中的类用来描述一组具有相同属性、操作和关系的对象的行为特征。
4、UML中的（）是用来描述一组具有相同属性、操作和关系的对象的行为特征。
答案解析：UML中的类是用来描述一组具有相同属性、操作和关系的对象的行为特征。
UML考试试题及答案21UML（Unified Modeling Language）是一种用于建模软件系统的标准化建模语言。
软件建模uml期末试题及答案
软件建模uml期末试题及答案软件建模是软件工程领域中的重要一环，它通过使用统一建模语言（UML）来描述和分析系统的行为、结构和功能。
本期末试题将涵盖软件建模中的各个方面，包括用例建模、类图、时序图等。
以下是试题及答案：试题一：用例建模某在线购物平台上存在购买商品、查看订单、添加购物车等用户行为，请根据上述描述完成用例建模。
解答：用例名称：购物参与者：用户前置条件：用户已登录后置条件：生成订单主要流程：1. 用户浏览商品目录。
2. 用户选择某个商品进行查看。
3. 用户将商品加入购物车。
4. 用户确认购物车中的商品信息。
5. 用户填写收货地址和支付方式。
6. 系统生成订单。
7. 用户完成支付。
试题二：类图某在线图书馆系统中，存在图书、用户、借阅记录等类，请根据上述描述完成类图。
解答：类图如下所示：[图书]-关联关系-[*]-[借阅记录][用户]-关联关系-[*]-[借阅记录][用户]-关联关系-[*]-[图书]试题三：时序图某自动售货机系统中，存在用户、售货机、库存等对象，请根据上述描述完成时序图。
解答：时序图如下所示：用户->售货机：选择商品售货机->售货机：检查库存售货机->用户：显示商品信息售货机->用户：提示支付方式用户->售货机：支付售货机->库存：扣除库存售货机->用户：出货用户->售货机：取货试题四：活动图某在线考试系统中，存在考试、试题、成绩等对象，请根据上述描述完成活动图。
解答：活动图如下所示：开始->登录系统登录系统->查看考试列表查看考试列表->选择考试选择考试->进入考试进入考试->显示试题显示试题->提交答案提交答案->保存成绩保存成绩->结束以上是软件建模UML期末试题及答案的简要内容。
在实际的软件开发过程中，软件建模是非常重要的一项工作，通过合理的软件建模可以减少开发过程中的风险，并提高开发效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UML期末考试试题与答案解析
一、选择题:
1.UML中关联的多重度就是指(B)
A.一个类有多个方法被另一个类调用
B.一个类的实类能够与另一个类的多个实类相关联
C.一个类的某个方法被另一个类调用的次数
D.两个类所具有的相同的方法与属性
2.已知三个类A、B与C、其中类A由类B的一个实类与类C的1个或多个实类构成、
请画出能够正确表示类A,B与C之间关系的UML类图、
3在某个信息系统中,存在如下的业务陈述:①一个客户提交0个或多个订单;②一个订单由一个且仅由一个客户提交。
系统中存在两个类:“客户”类与“订单”类。
对应每个“订单”类的实例,存在___(46)_B__“客户”类的实例;对应每个“客户”类的实例,存在___(47)D___个“订单”类的实例。
供选择的答案:
(1)A、0个 B、1个C、1个或多个 D、0个或多个
(2)A、0个 B、1个 C、1个或多个 D、0个或多个
4、 UML中的交互图有两种,分别就是顺序图与协作图,请分析一下两者之间的主要差别与各自的优缺点。
掌握利用两种图进行的设计的方法。
答:顺序图可视化地表示了对象之间随时间发生的交互,它除了展示对象之间的关联,还显示出对象之间的消息传递。
与顺序图一样,协作图也展示对象之间的交互关系。
顺序图强调的就是交互的时间顺序,而协作图强调的就是交互的语境与参与交互的对象的整体组织。
顺序图按照时间顺序布图,而协作图按照空间组织布图。
顺序图可以清晰地表示消息之间的顺序与时间关系,但需要较多的水平方向的空间。
协作图在增加对象时比较容易,而且分支也比较少,但如果消息比较多时难以表示消息之间的顺序。
14、什么就是对象间的可见性?
答:可见性(Visibility)指的就是一个对象能够“瞧到”或者引用另一个对象的能力。
5、UML提供了一系列的图支持面向对象的分析与设计,其中____(1)___给出系统的静态设计视图;___(2)____对系统的行为进行组织与建模就是非常重要的;____(3)___与____(4)___都就是描述系统动态视图的交互图,其中___(3)___描述了以时间顺序组织的对象之间的交互活动,___(4)____强调收发消息的对象的组织结构。
A、状态图
B、用例图
C、序列图
D、部署图
E、协作图
F、类图
答案:(1)F (2)B (3)C (4)E
6、在UML提供的图中,___(1)___用于描述系统与外部系统及用户之间的交互;__(2)___用于按时间顺序描述对象间的交互。
(1)A、用例图 B、类图 C、对象图 D、部署图
(2)A、网络图 B、状态图 C、协作图 D、序列图
答案:(1)A (2)D
9、UML提供了4种结构图用于对系统的静态方面进行可视化、详述、构造与文档化。
其中___(3)___就是面向对象系统规模中最常用的图,用于说明系统的静态设计视图;当需要说明系统的静态实现视图时,应该选择___(4)___;当需要说明体系结构的静态实施视图时,应该选择___(5)___。
(3)A.构件图 B.类图 C.对象图 D.部署图
(4)A.构件图 B.协作图 C.状态图 D.部署图
(5)A.协作图 B.对象图 C.活动图 D.部署图
答案:(3)B (4)A (5)D
10、定义大多数的需求与范围的工作就是在RUP中的(11)B 阶段完成的。
(11)A初始阶段B细化阶段 C构造阶段 D提交阶段
11、下列(12)D 不在RUP的初始阶段中完成的
(12)A编制简要的愿景文档B粗略评估成本C定义大多数的需求D业务案例
12、在协作图中通过消息编号表示出消息的时间顺序。
13、在面向对象的方法学中,对象可瞧成就是属性及对于这些属性的专用服务的封装体。
封装就是一种(19)D 技术,封装的目的就是使对象的(20)A 分离。
(19)A组装B产品化C固化D信息隐藏
(20)A定义与实现B设计与测试C设计与实现D分析与定义
14类就是一组具有相同属性的与相同服务的对象的抽象描述,类中的每个对象都就是这个类的一个(21)C 。
类之间共享属性与服务的机制称为(22)D 。
一个对象通过发送(23)B 来请求另一个对象为其服务。
(21)A例证B用例C实例D例外
(22)A多态性B动态绑定 C静态绑定 D继承
(23)A调用语句B消息C命令D口令
15、领域模型又称为(C)
A.业务流程模型B、用例模型C、概念模型D、设计模型
17、统一过程中有哪四个阶段,各阶段需要完成的主要工作有哪些？
答:1)先启阶段:编制简要的愿景文档、业务案例、确定范围、粗略评估成本。
]
2)精化阶段:细化愿景文档、迭代地实现核心构架、解决高风险的问题、定义大多数
的需求与范围、进一步评估成本
3)构建阶段:迭代地实现系统的其余部分、准备部署
4)产品化阶段:beta 测试、部署
18、统一过程中的核心工作流有哪些？
答:1)核心工作流程:业务建模、需求、分析设计、实现、测试、部署。
2)核心支持工作流程:环境、项目管理、配置与变更管理
19、概念模型建立的步骤？
答案:
列出候选的概念类
画出领域模型图
必要时加入概念类间的关联
必要时加入概念类的属性
20、标准建模语言UML的重要内容可以由哪五类图(共9种图形)来定义？
答:用例图:用例图。
静态图:类图、对象图
行为图:状态图、活动图
交互图:时序图、协作图
实现图:组件图、部署图
21、协作图与顺序图的区别？
协作图与顺序图都表示出了对象间的交互作用,但就是它们侧重点不同。
顺序图清楚地
表示了交互作用中的时间顺序,但没有明确表示对象间的关系。
协作图清楚地表示了
对象间的关系,但时间顺序必须从顺序号获得。
顺序图常常用于表示方案,而协作图
用于过程的详细设计。
22、简述统一建模语言(UML):
统一建模语言(UML)就是一种绘制软件蓝图的标准语言。
可以用UML对软件密集型系统的制品进行可视化详述与文档化。
UML就是一种定义良好、易于表达、功能强大且普遍适用的可视化建模语言。
它融入了软件工程领域的新思想、新方法与新技术。
它的作用域不限于支持面向对象的分析与设计,还支持从需求分析开始的软件开发的全过程。
UML的作用就就是用很多图从静态与动态方面来全面描述我们将要开发的系统。
