七号信令基础知识

合集下载

七号信令的基本知识

七号信令的基本知识

七号信令基础目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料 (1)第1章GSM信令系统简介 (2)1.1 接口和协议 (2)1.2 GSM系统中的接口和协议 (3)小结 (5)习题 (5)第2章七号信令系统概述 (6)2.1 共路信令的概念和特点 (6)2.1.1共路信令的概念 (6)2.1.2共路信令系统的特点 (7)2.2 CCS7信令网 (7)2.2.1基本术语 (7)2.2.2信令传送方式 (8)小结 (9)习题 (9)第3章七号信令系统的功能级结构 (10)3.1 功能级结构原理 (10)3.2 七号信令系统的功能级结构 (10)3.3 七号信令信号单元格式 (12)小结 (15)习题 (15)第4章消息传递部分 (17)4.1 信令数据链路 (17)4.2 信令链路功能 (17)4.3 信令网功能 (19)4.3.1信令消息处理 (19)4.3.2信令网管理 (20)小结 (20)习题 (20)第5章信令连接控制部分 (21)5.1 概述 (21)5.2 SCCP的特点和功能 (22)5.2.1 SCCP的应用特点 (22)5.2.2 SCCP网络服务功能 (22)5.3 SCCP的寻址选路功能 (25)5.4 SCCP消息格式简介 (26)5.4.1 SCCP消息结构 (26)5.4.2 SCCP消息的重要参数介绍 (28)小结 (32)习题 (32)第6章事务能力应用部分 (33)6.1 概述 (33)6.2 TCAP的基本结构 (33)6.3 TCAP消息结构简介 (34)小结 (35)习题 (35)第7章移动应用部分 (36)7.1 概述 (36)7.2 MAP消息 (37)小结 (37)习题 (37)第8章电话用户部分 (38)8.1 TUP概述及基本特点 (38)8.2 TUP消息格式和编码 (38)8.3 TUP主要消息举例 (45)8.4 TUP在MSC中的特点 (50)8.5 基本呼叫的信令程序 (51)小结 (56)习题 (56)第9章ISDN用户部分 (57)9.1 概述 (57)9.2 ISUP的消息结构和编码 (57)9.3 ISUP消息举例 (61)9.3.1初始地址消息IAM (61)9.3.2地址全消息ACM (68)9.4 ISUP基本信令流程 (73)9.4.1 ISUP在MSC(M900/1800)中的特点 (73)9.4.2 ISUP的信令程序 (73)9.4.3 ISUP在M900/1800系统中的实现 (76)小结 (77)习题 (77)习题答案 (78)插图目录图1-1 通过无线接口的各种协议 (2)图1-2 GSM系统的信令结构 (3)图1-3 GSM系统信令模型 (4)图2-1 共路信令系统 (6)图2-2 我国信令网的三级结构 (7)图2-3 直联方式 (8)图2-4 准直联方式 (9)图3-1 七号信令系统功能划分原理 (10)图3-2 七号信令系统与OSI层次结构的对应关系 (11)图3-3 三种信号单元格式 (13)图3-4 SIO字段结构 (14)图4-1 消息传递部分三级结构 (17)图4-2 信令消息处理的功能组成 (19)图4-3 消息路由功能 (19)图5-1 SCCP在信令网中和其他功能要素关系 (22)图5-2 无连接型SCCP程序 (24)图5-3 面向连接SCCP程序 (25)图5-4 SCCP消息结构 (27)图5-5 地址编码形式 (29)图5-6 地址表示语 (29)图6-1 TCAP的分层结构 (34)图6-2 TCAP信息元结构 (35)图8-1 电话消息信号单元格式 (39)图8-2 TUP消息的标记 (39)图8-3 呼叫监视消息格式 (45)图8-4 带附加信息的初始地址消息(IAI)编码格式 (46)图8-5 闭合用户群信息字段 (49)图8-6 主叫用户线标识格式 (50)图8-7 呼叫至空闲用户的接续 (51)图8-8 呼叫遇用户忙等的接续 (52)图8-9 移动用户呼叫外地固定用户 (53)图8-10 移动用户呼叫国际用户 (53)图8-11 国外用户呼叫国内移动用户 (54)图8-12 移动用户呼叫特服台 (54)图8-13 TUP至No.1呼叫成功的接续的信令配合 (55)图8-14 No.1至TUP呼叫成功的接续的信令配合 (56)图9-1 ISUP消息一般格式和发送顺序 (58)图9-2 ISUP消息路由标记格式 (58)图9-3 ISUP消息电路识别码格式 (59)图9-4 被叫用户号码参数字段的格式 (66)图9-5 成功呼叫接续基本信令程序 (74)图9-6 不成功呼叫接续基本信令程序 (74)图9-7 ISUP和No.1的信令配合过程 (75)图9-8 ISUP和TUP的信令配合过程 (76)图9-9 ISUP和CC、MT、MTP的关系 (76)MA000002 七号信令基础课程说明Issue 3.3课程说明课程介绍本教材适用于华为M900/M1800数字蜂窝移动通信系统NSS和BSS侧。

7号信令基础

7号信令基础

7号信令基础都是利用16 时隙传送信令,那么,如何区分随路信令和公共信道信令呢?1 号信令利用TS16 传送时。

每个TS16 负责传送两个话路的线路信令,TS16 和话路有着固定的一一对应关系。

而7 号信令利用TS16 来传送时,只是将组成信令单元的若干个8 位位组,依次插入TS16,TS16 并不知道传送的内容,即信令和话路没有固定关系,只不过利用TS16 作为传送信令的载体,时传送信令消息的数据链路,因此,选用哪个时隙做数据链路均可。

---这也是随路信令和公共信道信令的一个本质区别。

第八讲信号网功能(第3 级)信号网功能是CCTT No.7 信号方式的第3 功能级。

信号网功能规定在信号点之间传递消息的功能和程序。

在信号链路和信号转接点故障的情况下,可保证可靠地传递信号消息。

信号网功能包括信号消息处理和信号网管理两部分。

信号消息处理功能是将实际需要传送的消息送至相应的信号链路或用户部分(例如TUP……)。

信号网管理功能是在预先确定的有关信号网状态数据和信息的基础上,控制消息路由和信号网的结构,以便在信号网出现故障时,可以控制重新组织网路结构,完成保存或恢复正常的消息传递能力。

信号消息处理信号消息处理功能由消息路由、识别和分配三部分功能组成。

消息路由消息路由功能在每一信号点用于确定到达信号消息目的地信号点的去信号链路组和信号链路。

根据路由标记和业务表示语可识别消息路由。

路由标记的格式如下图所示:DPC 表示消息要发送目的地信号点的编码;OPC 表示消息源信号点的编码;SLS 是用于负荷分担信号链路选择的编码,目前仅用最低的4 比特,且其余4 比特在电话消息标记中作为CIC的一部分,在其它消息时置0000。

消息的识别和分配消息识别是在一信号点收到一消息后的处理方法,用以确定该信号点是否为消息的终点。

在分析路由标记后,如果该信号点是消息的终点,则传送到消息分配功能。

如果该信号不是消息的终点,则该信号点是一信号转接点,此消息传递给消息路由功能,再发送到新选择的信号链路。

1、NO.7信令基础知识

1、NO.7信令基础知识

差错校正——PCR方式(预防循环重发方式)
• 非互控、只有肯定证实,没有否定证实 • 卫星电路等时延大于15ms的电路中 • 当信令链路负荷较大时,经常有新的MSU请求发送,使 得循环重发机会减少,故必须补充强制重发程序,以 避免重发缓冲器溢出。
长度指示码(LI—Length Indication ) • 长度指示码用来指示信令单元所携带的净荷的长度, 是用二进制表示的0-63的数。三种形式信号单元的长 度指示码分别为: • • ――长度指示码=0: 插入信号单元 ――长度指示码=1或2:链路状态信号单元
子业务字段指示码SSF :包括指示码(比特C和D)和两位备用 比特(比特A和B).
网络指示码分配如下:
bit: DC 00 01 10 国际网络 国际备用 国内网 (for international use only)
11
国内备用
SIF--Signaling Information Field
信令。
MTP2-----信令数据链路功能(第二级)
•第二级功能提供在信令点间信令消息可靠传递的机制。
• • 保证数据的可靠传递,对消息进行“包装”。 其主要功能包括: 信号单元定界和定位; 差错检测; 误差校正;


起始定位;流量控制。
信令链路的误差监视; 处理机故障控制
• MTP3----信令网功能级(第三级) 功能: A B • • 信令消息处理功能 ; 信令网管理功能
16 8n 8 n>2
CK SIF SIO
2 6
1
7
1
LI FIB
FSN BIB BSN
首先发送的比特
信令内容 8n
标题码
8
标记 56

基础知识-七号信令

基础知识-七号信令

七号信令一、NO.7系统在S12中硬件结构1、硬件介绍:IPTM:(INTIGRATE PACKET TRUNK MODULE)集成报文中继模块DTRI(数字中继板,类型I)是IPTM完成七号信令处理的主要功能板,与DTUA结构相似,DTRI中也有中继物理接口和TRAC (中继访问电路),TRAC的功能也与DTUA的相似,只是不再有CAS信息提取功能。

这样,话音信道(VOICE CHANNEL)进入DTRI 后,经8/16比特转换,由TRAC经MCUB进入交换网络。

由于信令消息可能来自IPTM模块所连的中继,也可能经别的中继模块进入,再经DNS送入负责七号信令处理的IPTM。

为了使信令方式更通用,携带信令消息的CH16如果直接进入处理信令的DTRI,也必须经过TI交换,选面级的反射,再回到该IPTM 模块,这称之为信道16环路(CH16 LOOP)带有信令消息的CH16经MCUB的TI进入OBCI,再到达一个ILC。

当ILC检测到信令消息后,将信令消息送入一个存储器(RAM)作初步处理,处理结束后通知OBC。

OBC再到RAM中读取信令消息,判定信令消息的目标后,或者将信令消息经OBCI,MCUB,DSN送往相应话路所在的DTUA,或者将信令信息送往负责向目标所在交换局发送信令信息的IPTM中,此时IPTM所完成的是信令转接点(STP—SINGNALLING TRANSFER POINT)的功能。

一个七号信令的路由(ROUTE)通常由基于DTUA板的不含信令信道的一定数目的链路,和少两条其中每条都有一个信令信道的链路组成,而信令链路是基于DTRI板。

高性能公共信道信令模块(HCCM)在A1000 S12中,除了IPTM外,HCCM也可处理七号信令,DTUA把传送信令信息的的信道送往一个HCCM,由它完成对七号信令的处理HCCM由一块MCUA和最多8块SLTA(信令链路终端板,类型I)组成信令信道(CH16)由中继进入DTUA,经过网络交换,送入HCCM 的MCUA再由与SLTA板对应的一个固定信道送入信令链路终端板(SLTA)中。

NO.7号信令的基本概念

NO.7号信令的基本概念

NO.7电信网的基本概念一、概念解释1、SP(Signaling Point):七号信令网上,连接七号信令链路的节点称为信令点,信令点是处理控制消息。

2、STP(Signaling Transfer Point):它是NO.7消息传送的中转节点,STP将消息从一条信令链路传送到另外一条信令链路上去,而并不处理这些消息。

STP可以是交换机的一部分,也可以单独存在.3、STPSP:既作信令点又作信令转接点,S12既可以完成SP功能又兼作STP(通过数据控制)。

4、MTP(Message Transfer Part):NO.7层次中,从LEVEL 1到LEVEL 3的部分称为MTP消息传递部分。

5、Signaling Link:信令链路是信令点之间传送信令消息的链路。

由数据链路和数据链路两端的终端电路组成,完成LEVEL 2的功能.6、Data Link:是双向以固定速率传送数据的通路。

在S12中,数据链路是指以64KBIT/S速率传输双向CHANNEL,是标准PCM 31个CHANNEL中的一个CHANNEL。

7、Signaling Terminal:信令终端是指执行信令数据链路的功能单元。

这些功能包括:错误检测,信号单元分界,信号单元定位,初始定位,错误校正。

在RELEASE 7X中,可能存在三种不同的信令终端:IPTM,HCCM,CCSM。

8、Link Group:链路群是指连接在两个信令点之间所有具有相同特性的信令链路组合。

一个链路组最多可有16根信令链路。

9、Link Set:链路集合是指连接在两个信令点之间所有信令链路群的集合。

一个链路集合最多有15个信令组,但最多只有16根链路。

在RELEASE 7X中,链路集合用DR(DynamicRoute Index动态路由指针)来表示。

10、Combined Linkset:复合链路集合是指到某一目的局信令话务可以用不同的信令链路集合来分担。

用于分担信令话务的信令链路集合称作复合信令链路。

7号信令基础知识

7号信令基础知识

SCCP消息参数及格式
无连接服务SCCP的选路原则

对来自本地SCCP用户请求发送的无连接 SCCP消息的选路原则:
(1),若SCCP地址含有DPC,且DPC非本节点,则直接MTP 发送.若DPC为本节点,则回送本地SSN. (2),若SCCP地址不包含DPC,则查GT码翻译表,获得DPC 后按(1)处理.
HLR
SSP
SCP
信令网的结构(二)
第一级设高级信令转接点(HSTP)1对,负责 省际、国际信令翻译。 第二级设低级信令转接点(LSTP),广东已有6 对, 每对LSTP负责本片的信令点和省内其他 片的信令点间的省内信令翻译,同时负责本片 信令点的省际、国际信令的MTP功能。 第三级为各GW、MSC、HLR、SSP、SCP等 网元组成的信令点(SP)。
信令网的概念(一)
信令网:专门用于传送信令的通信网络,由 信令点和互联的信令链路组成. 信令点:支持7号信令系统的通信网节点, 对目前我们所接触的来说,就是指 MSC,HLR,LSTP,HSTP等交换局. 信令链:连接各个信令点,用于传送信令消 息的链路.

信令网的概念(二)
源信令点(OPC):生成信令消息的信令点 目的信令点(DPC):信令消息发往的信令 点. 信令转接点(STP):非源信令点,也非目的 信令点,将从某一条信令链路上接收到的 信令消息,转发到另一条信令链路上去.

7号信令系统功能结构(一)

7号信令系统的基本功能分层
7号信令系统功能结构(二)

MTP1:信令数据链路级,该级定义信令数据链路
的物理、电气和功能特性,确定与数据链路连接的方 法。相当于OSI的物理层(第一层)

MTP2:信令链路功能级,为在两个直接连接的信

七号信令基础介绍

七号信令基础介绍

GS_SP01_C2+3 七号信令基础课程目标:●了解NO.7信令系统的基本概念、分层结构和功能●掌握七号信令网网络结构●掌握信令消息结构●掌握MTP层功能参考资料●《NO.7信令系统》北京邮电大学出版社●《共路信令系统》培训讲义CSUA-040-C1 NO.7信令系统ii第1章 七号信令网知识点● 信令网的基本概念● 信令网的基本构成● 我国信令网的建设信令网是我们国家重点建设的支撑网之一,合理规划和建设信令网对高效可靠传递信令信息,减少网络负担,降低投资成本有着重要意义。

对于网络的维护人员而言,熟悉和了解信令网的建设,对分析GT 有很大的帮助。

1.1 信令网的基本概念公共信道信令的基本特点是传送话音的通道和信令的通道相分离,有单独的传送信令的通道,将这些传送信令的通道组合起来,就构成了信令网。

NO.7信令系统控制的对象是一个电路交换的信息传送网络,但NO.7信令本身的传输和交换设备构成了一个单独的信令网,是叠加在电路交换网上的一个专用的计算机通信网。

1.1.1 信令网的组成信令网通常由三部分构成,它们分别是信令点(SP :Signaling Point )、信令转接点(STP :Signaling Trabsfer Point )、和信令链路(SL :Signaling Link )。

● 信令点(SP ):信令点是处理控制消息的节点,产生消息的信令点为该消息的起源点,消息到达的信令点为该消息的目的信令点。

● 信令转接点(STP ):具有信令转发功能,能将信令消息冲一条信令链路转送到另一条信令链路的信令节点称为信令转接点。

信令转接点分为综合型和独立型两种,独立型的信令转接点只具有转接功能,综合型除具有转接功能之外,还具有用户部分。

第1章七号信令网●信令链路(SL):两个信令点之间传送信令消息的链路称为信令链路。

直接连接两个信令点的一组链路构成一个信令链路组。

1.1.2 信令点编码为了便于信令网的管理,国际和各国的信令网是独立的,每个信令网具有自己的信令编码规则。

NO.7信令基础知识

NO.7信令基础知识
<本文中的所有信息归中兴通讯股份有限公司所有,未经允许,不得外传>

三、七号信令消息结构
2) 顺序号(FSN、BSN)
• 前向顺序号(FSN)是正在发送的信号单元本身的序号。
• 后向顺序号(BSN)是证实已正确接收的信号单元的序号 前向顺序号和后向顺序号为二进制码表示的数,长度为7比特, 循环顺序从0到127。
BSSAP: Base Station Subsystem Application Part
中兴通讯学院
<本文中的所有信息归中兴通讯股份有限公司所有,未经允许,不得外传>

二、七号信令分层结构及功能
2.No.7信令系统消息传递逻辑示意图
逻辑通道
第四级L4 用户级 逻辑通道 第三级L3 用户级
FSN BIB
链路状态信令单元(LSSU)
首先发送的比特
8
F
16
CK
2 6
1
7
1
7
BSN
8
F
LI FIB
FSN BIB
填充信令单元(FISU)
中兴通讯学院
<本文中的所有信息归中兴通讯股份有限公司所有,未经允许,不得外传>
首先发送的比特

三、七号信令消息结构
3. 各字段含义说明
课程内容
• • • • •
七号信令的基本概念和术语 七号信令分层结构及各层功能 七号信令消息单元的结构 七号信令在交换机上的实现 七号信令网结构
中兴通讯学院
<本文中的所有信息归中兴通讯股份有限公司所有,未经允许,不得外传>

二、七号信令分层结构及功能
1.No.7信令系统的规程结构 — OSI参考模式

七号信令基础知识

七号信令基础知识

• SIF:信令信息字段,相当于每种消息的 消息头部分
信令网功能
• 信令消息处理(消息识别、消息分配、 消息管理) • 信令网管理(信令链路倒换、倒回;强 制重选路由、受控重选路由;管理阻断; 信令点再启动;信令业务流量控制)
常用参数
• OPC:本地信令点编码(24位) • DPC:目的地信令点编码(24位) • SLC:信令链路选择码(4位),用于负载分担 • CIC:电路编码(12位)
SP:信令点 STP:信令转接点 Link Set:链路组 Route:路由
信令点连接方式
信令 点 直连工作方式 信令 点 信令关系 信令链路组 信令 点 路 链 组
信令 点
链 路 组
信令转 链路 信令转 接点 组 接点 准直连工作方式
No.7总体结构
No.7信令系统用户 OMAP INAP TCAP MAP I S U P T U P
• 模拟传输系统:4.8k bit/s
信令链路功能
• • • • • • 信号单元定界 差错检测 差错校正 初始定位 信令链路错误监视 流量控制
基本信号单元格式
• MSU:消息信号单元
• LSSI:链路状态信号单元
• FISU:插入信号单元
MSU的主要部分
• SIO:业务信息8位码组,用来表示业务 类别(信令网管理消息、信令网测试和 维护消息、SCCP、TUP、ISUP、DUP、 备用 …)
HBA 面向硬件故障的群闭塞证实消息(Hardware faliure oriented group blocking-acknowledgement message) HGB 面向硬件故障的群闭塞解除消息(Hardware failure oriented group blicking messages) HGU 面向硬件故障的群闭塞解除消息(Hardware failure oriented group unblocking message) HUA 面向硬件故障的群闭塞解除证实消息(Hardware failure oriented group unblocking-acknowledgement message) IAI 带有附加信息的初始地址消息(Initial address message with additional information) IAM 初始地址消息(Initial address message) LOS 线路不工作信号(Line-out-of-service signal) MBA 面向维护的群闭塞证实消息(Maintenance oriented group blocking acknowledgement message) MGB 面向维护的群闭塞消息(Maintenance oriented group blocking message) MGU 面向维护的群闭塞解除消息9Maintenance oriented group unblocking message)

七号信令系统学习资料

七号信令系统学习资料
七号信令技术学习与交流
1


一、七号信令基础部分 二、TUP业务维护 三、ISUP业务维护 四、TUP 与ISUP的配合转换
2
七号信令方式的特点
• 七号信令方式是一种国际性、标准化的通信公共信道信令 消息,其特点如下:
• 1、最适用于由数字程控交换机和数字传输设备所组成的综 合数字网。
• 2、能满足现在和将来通信网中传送呼叫控制、遥控、维护 管理信令和传送处理机之间事务处理信息的要求。
0111
TRA
1000
DLC CSS CNS CNP
1001
1010
UPU
1011
1100
1101
1110
11l1
21
一、七号信令基础部分
SNM信令网管理消息组
0001 CHM—倒换和倒回消息 0010 ECM—紧急倒换消息 0011 FCM—信令流量控制消息 0100 TFM—传递禁止、允许、限制消息 0101 RSM—信令路由组测试消息 0110 MIM—管理阻断消息 0111 TRM—业务再启动允许消息 1000 DLM—信令数据链路连接消息 1010 UFC—用户部分流量控制消息
6
一、七号信令基础部分
SS7消息格式说明
F: BSN: BIB: FSN: FIB:
帧标志码 后向序号 后向表示语比特 前向序号 前向表示语比特
DPC: 目的地信令点编码 OPC: 源信令点编码 CIC:电路识别码 SLS:信令链路识别码
LI: 长度指示值(6个比特)
SIO: 业务信息八位位组
SI: 业务表示语
11
一、七号信令基础部分
信令链路的分类
SP
F链
SP

7号信令介绍No.7(ISUP、TUP)

7号信令介绍No.7(ISUP、TUP)

1.ISUP消息的格式
2.ISUP主要消息类型 3.基本接续过程
ISUP消息的格式 请参见下述文档
ISUP主要消息类型 IAM SAM ACM CPG ANM CON INR INF REL CCL RLC RSC COT CCR OPR MPM RES SUS GRS GRA CGB CGBA C消息为例
信令闭塞这是zxj10b特有的当我局从此电路上陆续发送5个rsc消息后对端局始终没有回送任何消息此时我局认为此电路信令配合有问题为防止呼叫再次占用此中继提高接通率故而将中继置为信令闭塞
一、NO7信令的简介
1.随路信令的情况 2.共路信令的主要优点 3.NO7信令的体系构成 4.NO7信令的信号单元格式
4.发出IAM后,收到不合理的消息
中继闭塞问题: 1.出向闭塞 1.七号局向断。由于局向断了, 呼叫根本无法打出,为了防止呼叫选上此局向的中继,故将此局向上 的全部中继设置为出向闭塞,当局向变为可达时,再去掉出向闭塞。 2.收到对端局发来的闭塞消息(TUP为BLO/CGB/HGB ISUP为BLO/CGB) 3.中继组为“入向中继组”。入向中继组,只允许呼入,不允许呼出,故将出 向设为闭塞,即出向闭塞 2.入向闭塞 1、自己闭塞,不允许呼入。 2、中继组为“出向中继组”。出向中继组,只允许呼出, 不允许呼入,故将入向设为闭塞,即入向闭塞。 3.信令闭塞
ISUP
号码的属性问题: 主叫或被叫号码的地址属性主要有三种: 用户号码 国内有效号码 国际号码 0(TUP) 1(ISUP) 1 2 2 3
国内有效号码,被认为是带有区号的号码,在显示时,前面会 加0。
TUP中的CFL问题:
TUP中的CFL是一个通用的后向失败消息,在回送过ACM后,若 再发生呼叫失败,如用户不响应,此时只能送CFL消息,其他 消息均不太适合。

七号信令网基本概念.

七号信令网基本概念.

七号信令网基本概念1.信令点七号信令网的一个节点。

2.信令链路集两个相邻信令点之间七号信令链路的集合。

3.信令路由要到达某一个信令点,所要经过的七号信令链路集。

4.直联、准直联、信令转接点直联:在两个相邻信令点之间,七号信令消息通过它们直接相连的信令链路集传送,这种工作方式称为直联。

准直联:在两个信令点之间,七号信令消息通过其它信令链路集(这个链路集的相邻信令点非目的信令点传送,这种工作方式称为准直联。

信令转接点:在准直联工作方式中,七号信令消息在信令点A产生,从信令点B 经过,到达信令点C,信令点B称为信令转接点。

5. 信令网组网随着中国七号信令网的建设,信令连接方式逐步向准直联方式过渡,一个本地网可以划分为一个或几个区域,每个区域有一对信令转接点(STP,信令点之间的七号信令消息经过STP转接,当两个信令点之间比较重要时,可以采用它们之间再增设直联信令链路作为备用路由。

二、消息传递部分(MTP1. MTP结构与功能三层:MTP一层(物理层64KBIT/S速率,半永久连接,通过网交换,把七号信令终端(也就是七号信令板上的一条七号信令链路MTP二层(链路层包括信令单元分界、信令单元定位、差错检出、差错校正、初始定位、处理机故障、第2级流量控制和信令链路差错率监视等功能。

七号信令链路的故障,通常情况下,都是由于一层或二层的原因。

MTP三层(网络层包括消息处理功能和信令网管理两部分。

其中消息处理功能分为消息路由、识别和分配。

信令网管理用来将信令业务从一条链路或路由转到一条或多条不同的链路或路由,或在信令点拥塞的情况下暂时减少信令业务。

2.三类信号单元FISU 填充信号单元,当七号信令链路上没有内容要发时,就发FISU。

(LI = 0LSSU 链路状态信号单元,表示七号信令链路的状态,当链路正在正常使用时,没有LSSU。

(LI=1或LI=2MSU 消息信号单元,包括MTP信令网消息及MTP用户部分(如TUP、ISUP等消息。

计算机硬件及网络七号信令基础

计算机硬件及网络七号信令基础

七、信号单元格式(续)
业务信息八位位组 SIO 业务信息八位位组的作用是指明本信令单元是属于哪一个用户
部分使用的消息。SIO又分成两部分,即业务表示语 SI(4位) 和子业务字段 SSF(4位)。
SI表示本信令单元是信令点的哪一部分产生的。 SSF表示本信令单元属于哪一个信令网。其中BA为备用位
计算机硬件及网络七号信令 基础
课程内容
七号信令系统概述 消息传递部分 用户部分 信令连接控制部分 事务处理能力应用部分 在CC08交换机上的实现
七号信令系统概述
一、信令系统的基本概念
信令就是各个交换局在完成呼叫接续中的一种通信语言。 信令系统主要指关于交换局间或交换局与用户之间的信令的规
范和协议。 信令消息的主要内容是:
监视信号(用户摘机、挂机、应答等) 地址信号(主叫号码、被叫号码等) 接续和呼叫控制信号(电路选择、释放方式等)
二、信令的分类
按信令作用区域分类
用户信令:用于交换局和用户之间的信息交互。 局间信令:用于交换局和交换局之间的信息交互。
按信令传送方式分类
信令传送速度快
一条64Kbit/s的信令链路每秒至少传送500-600个数字。地址号码可以 在一个消息中发送完毕。
随路信令系统的记发器信号在一个信令链路中一般每秒传送10个左右 数字。
信令容量大
共路系统一个信令消息长度最大为272个字节,可包含极多种消息。 随路系统线路信令为16个,记发器信号为15个。
信令传送方式即信令消息传送路径和该消息所属信令关系之间 的结合方式。
在信令网中规定有三种信令传送方式:
直连方式、准直连方式、非直连方式
直连方式
话路 信令链路
准直连方式
五、信令网的结构

七号信令基础知识

七号信令基础知识

MTP用户模块
• 常见的MTP用户(SS7业务)模块:
– TUP – ISUP – SCCP(与电路无关)
一次呼叫的接续过程
• 主叫方
振铃
5、双方通话 • 被叫方
1、IAM
2、ACM 3、回铃音 4、ANM 5、接通话路
6、REL
7、RLC
ISUP信令的消息格式
LI(1) SIO(1) DPC(3) OPC(3) SLS(1) CIC(2) 消息类型(1) ISUP信息
– 信令链路组和信令路由
• 中国的No.7信令网 – 三级组织结构 – A,B平面 – 信令网的编号计划
MTP信令单元格式
• No.7信令采用采用数字编码的形式传送各种信令;是不定长消息单元的形式。 • No.7信令单元按来源不同可分为:由MTP用户产生的变化的消息信令单元(MSU);
来自MTP3的链路状态单元(LSSU);来自MTP2的插入信令单元(FISU) • 信令单元各字段:
定长必
定长必 指向变
指向变 指向任选 参数 参数
参数 参数 任选参数
选参数 … 选参数 长必选 … 长必选 参数起始 M长 M内 … P长 P内
A
B
参数M
参数P
位置
度容
度容
区…
– 任选参数的每一个参数包括三个部分:参数的编码,参数内容的长度及参数的内容。 – ISUP信令的消息类型:0x01(IAM),0x06(ACM),0x09(ANM) – IAM信令的参数:
No.7信令网
• 工作方式 – 根据通话电路和信令链路的关系,可发为:直联、准直连和全分离 三种工作方式。
• 信令网的组成 – 信令网由信令点(SP),信令转接点(STP)和信令链路组成。 • 信令点是信令消息的起源点和目的点,实现具体业务功能的 No.7信令设备; • 信令转接点:转接信令; • 信令链路:一般是一条信令链路的带宽64kbps;

七号信令基础知识

七号信令基础知识
1.2.2.线路信令、路由信令和管理信令
按功能划分:
线路信令是具有监视功能的信令,(用来监视主、被叫的摘、挂机状态及设备忙闲)
路由信令是具有选择功能的信令(指主叫所拨的被叫号码,用来选择路由)
管理信令是具有操作功能的信令(用于电话网的管理和维护)
1.2.3.用户线信令和局间信令
按区域划分:
用户线信令是用户和交换机之间的信令。
2.2.4.信号路由和信号路由组
信号路由是定义为指定承担载送业务到某特定的目的地的链路组。一个链路组可以属于几个信号路由并在每个信号路由上将业务载送到几个目的地。
信号路由组是定义为载送业务到某特定目的地的全部信号路由。一个信号路由仅属于一个信号路由组。
2.3.七号信令的信号单元
在No.7信令中,信令消息是以信号单元的方式传送,7号信令采用数字编码的形式传送各种信令时,是通过信令消息的最小单元--信令单元(SU)来传送的。由于信令消息本身的长度不相等,如摘挂机等监视信令较短,而地址信令则较长,故采用不等长的信令单元,它是由若干个8位位组组成的。
非互控方式
1.4.
数字中继是一个E1接口(又称一个PCM),是一对引自程控交换机的同轴电缆线,在电缆线上数据传输速率是2.048 Mbps,可以同时容纳32时隙*64Kbps的语音数据。
当E1用于七号信令时,在32个时隙(Time Slot)中,第0时隙被用作帧同步信息,一般可以使用31时隙中的任何时隙作为7号信令的通道,其余时隙被用作语音通道。
局间信令是交换机和交换机之间的信令。
1.3.
1.3.1.编码方式:
多频信令
六(六种频率)中取二,可表示15种信令。
数字型线路信令
使用4bit二进制编码表示线路状态的信令。

《七号信令基础部分》课件

《七号信令基础部分》课件

3Hale Waihona Puke 传递方式了解信令消息在网络中的传递方式
ISD N 信令
信令体系结构
用户面信令
控制面信令✉️
掌握ISDN信令的体系结构
用户接口上的信令交互
ISDN网络中的控制信令
VoIP信令
1
H.32 3 协议
探索H.323协议在VoIP中的作用
3
信令与通话建立✨
信令在通话建立过程中的作用
2
SIP 协议☎️
了解SIP协议的特点和应用
信令故障排除
1
常见故障类型⚠️
分析一些常见的信令故障类型
调试工具与技巧
2
掌握调试信令故障的工具和技巧
3
故障排查流程
了解信令故障排查的流程和方法
总结
重要性
学习价值
未来展望
掌握七号信令的重要性
了解学习七号信令的价值
展望七号信令的未来发展
《七号信令基础部分》PPT课件
# 七号信令基础部分
## 概述
- 什么是七号信令
- 作用和特点
- 七号信令分类
信令传输原理
信号传递方式
通信协议
信令如何在通信网络中传输
常见的信令协议和其工作原理
ISDN信令
ISDN中的信令传输机制
信令消息
1
消息格式
了解信令消息的结构和格式
2
常见类型
掌握一些常见信令消息的类型

七号信令基础

七号信令基础

七号信令基础目录第一章信令基本概念 (3)1.1 概述 (3)1.2 信令系统概念 (4)1.3 信令的分类 (4)1.3.1 按工作区域分类 (4)1.3.2 按功能分类 (4)1.3.3 按信道分类 (5)1.4 共路信令 (6)1.4.1 No.7 信令 (6)1.5 No.7信令基本术语和定义 (7)1.5.1 信令点(SP) (7)1.5.2 信令转接点(STP) (7)1.5.3 信令链路(link) (7)1.5.4 信令链路集(linkset) (7)1.5.6 信令点编码(PC) (7)1.5.7 信令单元 (7)1.5.8 信令路由(route) (8)1.6 No.7信令传送方式 (8)1.6.1 直连方式 (8)1.7 No.7信令功能结构 (9)1.7.1 基本功能结构 (9)1.7.2 分级功能结构 (9)1.7.3 各部分主要功能 (10)1.8 No.7信令消息单元 (11)1.8.1 基本信令单元 (11)第二章电话用户部分(TUP) (13)2.1 概述 (13)第四章信令连接控制部分 (20)4.1 概述 (20)4.2 SCCP网络服务功能 (20)4.2.1 SCCP业务功能 (20)4.3 SCCP寻址和选路 (21)4.3.1 寻址原理 (21)第五章事务能力应用部分 (22)5.1 TCAP概述 (22)5.1.1 TCAP功能 (22)5.2.1 消息类型 (22)参考文献:1信令基本概念1.1 概述为了保证通信网的正常运行,除了交换设备和传输系统之外还要有完善的信令方式。

信令方式也叫信令系统,是用户话机和交换机之间以及交换机和交换机之间控制接续协调工作进行对话所使用的语言。

是使电信网正常运行完成任何用户之间通信的重要因素,在通信网中交换局经历了步进制交换局纵横制交换局到目前的程控交换局几代的发展,信令方式也随着不断发展和完善从最早步进制交换局所采用的简单的直流脉冲信令发展到了纵横制交换局所采用的多频互控信令,不仅提高了信令的速度而且增加了信令的容量,程控交换局尤其是数字程控交换局的引入,对信令方式提出了更高的要求和实现的可能,于是又出现了公共信道信令。

七号信令系统概述

七号信令系统概述

OMAP:操作维护应用部分 CAP:CAMEL应用 TCAP:事务处理能力应用部分 ISUP:ISDN用户部分 SCCP:信令连接控制部分 ISP:中间服务部分
3.3 七号信令系统的功能级结构-MTP
消息传递部分MTP
MTP 的 的 主 要 任 务 是 保 证信令消息的可靠传送, 它可分为三级:
信令数据链路(MTP-1)
信令链路功能(MTP-2)
信令网功能(MTP-3)
用户部分
第三级功能级
消息
第二级功能级
传递
部分
第一级功能级
七号信令系统的功能级结构-MTP
MTP各级的含义
✓信令数据链路级:这是No.7信令传送的物理层,它定义了No.7信 令的电气和功能特征等,要求一条独立的数据传输通道,是No.7 消息的传送载体。在目前交换机上,一般由PCM系统的某一时隙 提供,如实际常采用PCM的 TS16时隙。 ✓信令链路级:定义信令消息在数据链路上的传送方式和过程,如 帧格式、差错检测、纠错重发、链路定位过程等,提供信令两端 的信令可靠传送。 ✓信令网功能级:完成No.7信令的网络层功能,如目的地寻址,同 时保证信令能正确传送到目的点,当信令网中某些点或传输链路 发生故障时它能保证信令消息在信令网中仍能可靠地传递。
✓CAP是CAMEL 的应用部分,它基于智能网的INAP
协议,应用于移动智能网;
✓CAP规定了gsmSSF、gsmSRF与gsmSCF互连的
接口规程
课程内容
信令基本概念 No.7信令基本术语 No.7信令系统的功能级
我国No.7信令网的结构
我国信令网的三级结构
我国信令网采用三级结构:HSTP、LSTP、SP
1、No.7信令系 统的基本结构

NO.7信令基础知识

NO.7信令基础知识
TS-001-C1
七号信令概述
V0606
某某通讯学院
有线网络课程团队
某某通讯学院
<本文中的所有信息归某某通讯股份有限公司所有,未经允许,不得外传>

课程内容
• 七号信令的基本概念和术语 • 七号信令分层结构及各层功能 • 七号信令消息单元的结构 • 七号信令在交换机上的实现 • 七号信令网结构
TUP BSSAINPA: P基:站智子能系网统应应用用部部分分 OMAMPA: P:操作维护应用部分 INAOP:MA智P:能网应用部分
CAP: CA:MEL 应用部分
MAP: 移:动通信应用部分
TCAP: 事I务SD能N力用应户用部部分分 SCTCUPP::信电令话连用接户控部制分部分 ISUMPT: PI1SDN用户部分 1 TUMP:TP电2:话用户部分 2 MTMPT: P3消:息消传息递传部递分部分3
某某通讯学院
<本文中的所有信息归某某通讯股份有限公司所有,未经允许,不得外传>

一、基本概念
主叫用户
用户线 电话局 A
摘机呼叫
用户信令
拨号音 拨号
回铃音
话毕挂机
中继线 电话局 B
局间信令
用户线
被叫用户
占用 选择路由 选择到达
双方通话 后向拆线
用户信令
振铃 摘机应答 话毕挂机
前向拆线 拆线证实
某某通讯学院
图5-1 电话接续基本信令流程
<本文中的所有信息归某某通讯股份有限公司所有,未经允许,不得外传>
一、基本概念
语音+信令

语音+信令
户 语音
终 端
信令
端 局

NO.7号信令

NO.7号信令

用户线信令
6
电话接续基本信令流程
广州民航职业技术学院
1.3、信令的分类---按功能分类
线路信令:反映线路工作状态的信令,如空闲、 占用、释放等。
路由信令:提供接续信息的信令,如被叫号码、 主叫类别等。
管理信令:传递网络管理信息,如测试、维护 等。
No.7信令包含了以上三部分的功能。而且 信息内容非常丰富,因此功能强大。
因此我们说:信令是通信设备(包括用户 终端、交换设备等)之间传递的除用户信息以 外的控制信号。
4
广州民航职业技术学院
1.3、信令的分类---按工作区域分类
用户线信令:用户终端与交换机之间传递的信令。
局间信令:交换设备之间传递的信令。
No.7信令是交换设备之间传递的控制信号,属于 局间信令。局间信令就如同交换设备之间的对话语言, 双方遵守同一个语法规则。No.7信令的语法规则就是 由国际电联ITU提出的No.7信令技术规范。我国根据 这个规范制订出中国No.7信令技术规范。在我国通信 网上运行的交换设备都是符合中国规范的。因此任何 两种交换设备之间都可以实现No.7信令的互通。
活。 差错检出:利用循环校验码检测收到的信令单元是否出错。 差错校正:利用重发信令单元的方法纠正出错的信令单元。 初始定位:链路第一次从未激活转为激活。 处理机故障处理:对第三级以上故障的处理。 第二级流量控制:对要在链路上传输的信令单元的数量进行控制。 信令链路差错率监视:对链路的传输质量进行监视。
15
广州民航职业技术学院
我国信令网的三级结构图
HSTP
LSTP SP
16
广州民航职业技术学院
2.2 信令点SP
信令网上产生和接收信令消息的节点。 它 将产生的信令消息从某一条信令链路上发出, 或者从信令链路上接收消息,送给本节点的用 户部分。在信令网示意图中用○表示一个信令 点。 根据信令的发送方向,我们把发出信令 的信令点称为源信令点,把接收信令的信令点 称为目的信令点。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.2.七号信令网的组成
2.2.1.信号点
在信号网中的下列节点为信号点
交换局
操作管理和维护中心
信号转接点
信号点的标识应由信号点编码计划中规定的编码来识别。
信号点编码
信号区的划分和信号点的编码:全国信令网分为33个主信令区,每个主信令区由若干个分信令区组成,在中央直辖市、省和自治区分别设主信令区,话务低的省、自治区合用高级信令转接点(HSTP),香港、澳门地区和台湾省都暂定为主信令区。
七号信令基础知识
(本文档只用于北京博安天慧的内部培训,请勿分发)
1.
信令的基本概要
1.1.
信令:控制交换机动作的信号。
信号:信号是一种统称,而信令是指具有动作含义的操作控制命令。
信令方式:信令的传送所要遵守的一定的规约和规定。它包括信令的结构形式,信令在多段路由上的传送方式及控制方式。
信令系统:指完成特定的信令方式时所使用的通信设备的全体。
局间信令是交换机和交换机之间的信令。
1.3.
1.3.1.编码方式:
多频信令
六(六种频率)中取二,可表示15种信令。
数字型线路信令
使用4bit二进制编码表示线路状态的信令。
NO.7信令
使用二进制编码的若干个八位位组构成的信令单元。
1.3.2.传送方式
端到端方式
逐段转发方式
混合方式
1.3.3.控制方式
互控方式
DPC表示消息要发送目的地信号点的编码;OPC表示消息源信号点的编码;SLS是用于负荷分担信号链路选择的编码,目前仅用最低的4比特,且其余4比特在电话消息标记中作为CIC的一部分,在其它消息时置0000。
消息鉴别功能接收来自第二级的消息,以确定消息的目的地是否是本信令点,如果目的地是本信令点,消息鉴别将消息传送给消息分配,如果目的地不是本信令点,消息鉴别将消息发送给消息路由,后一种情况表示本信令点具有信令转接功能。
共路信令:两端交换机的信令设备之间有一条直接相连的信令通道,信令的传送是与话路分开的、无关的。当有呼叫到来时,先在专门的信令链路中传信令,接续建立后,再在选好的空闲话路中传话音。共路信令,也称公共信道信令,指以时分方式在一条高速数据链路上传送一群话路的信令。
共路信令是以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。通常用于局间。目前我国采用的公共信道信令就是中国7号信令。7号信令的特点是:信令速度快,具有提供大量信令的潜力,具有改变和增加信令的灵活性,便于开放新业务,在通话时可以随意处理信令,成本低。目前得到广泛应用。
消息传递部分(MTP)分为三个功能级:
第一功能级(MTP1):数据链路功能
第二功能级(MTP2):信令链路功能
第三功能级(MTP3):信令网功能
用户部分主要包括:
电话用户部分(TUP)
数据用户部分(DUP)
ISDN用户部分(ISUP)
信令连接控制部分(SCCP)
事务处理能力部分(TCAP)
7号信令系统在设计上的特色主要是功能的模块化和通用性。我国在80年代中期开始对7号信令进行研究、实施和应用。下面介绍中国电话网采用的7号信令方式的功能级结构和信令单元格式。
7号信令四级结构:
第一级L1:为信令传输提供一条双向数据通路,规定了一条信令数据链路的的物理、电气、功能特性和接入方法。
第二级L2:规定了在一条信令链路上传送信令消息的功能以及相应程序。第二级和第一级共同保证信令消息在两个信令点之间的可靠传送。
第三级L3:在消息的实际传递中,将信息传至适当的信令链路或用户部分;当遇到故障时,完成信令网的重新组合,当遇到拥塞时,完成控制信令流量的功能及程序,以保证信令消息仍然能够可靠传送。
非互控方式
1.4.
数字中继是一个E1接口(又称一个PCM),是一对引自程控交换机的同轴电缆线,在电缆线上数据传输速率是2.048 Mbps,可以同时容纳32时隙*64Kbps的语音数据。
当E1用于七号信令时,在32个时隙(Time Slot)中,第0时隙被用作帧同步信息,一般可以使用31时隙中的任何时隙作为7号信令的通道,其余时隙被用作语音通道。
2.2.3.信令点的方式
产生消息的信令点(即起源用户部分功能的位置)为那一消息的起源点。
消息到达的信令点(即接收用户部分功能的位置)为那一消息的目的地点。
将消息从一条信号链路再转到另一条链路的信令点(即既非起源用户部分功能也非接收用户部分功能)称为信令转接点(STP)。
某一信号关系的两个信令点既是两点之间的双向交换消息的起源点,也是目的地点。
2.2.2.信号链路
No.7信号方式是利用信号链路在两个信令点之间传递消息,直接连接两个信令点的一束信号链路构成一个信号链路组,一个链路组通常包括所有并行的信号链路,但也可能在两个信号之间设几个相互平行的链路组。链路组内特性(如数据链路速率)相同的一群链路称为链路群(Link group)。
从信号网结构的观点出发,由一个信号链路组直接连接的两个信令点叫邻近信令点,同理,非直接连接的信令点叫非邻近信令点。
3.3.1.信号消息处理
信令消息处理功能的作用是实际传递一条信令消息时,引导该消息到达适当的信令链路或用户部分。信令消息处理由消息路由、消息识别和消息分配三部分组成。
消息路由:消息路由功能完成消息路由的选择,也就是利用路由标记中的信息(DPC和SLS),为信令消息选择一条信令链路,以使信令消息能传送到目的地信令点。根据路由标记和业务表示语可识别消息路由。
按照信令单元的来源不同,可以分成三种信令单元:
由用户产生的可变长的消息指令单元(MSU),用于传递来自第四级的信令消息或信令网管理消息。
来自第三级的链路状态信令单元(LSSU),用于链路启用或者链路故障时,表示链路的状态。
来自第二级的插入信令单元(FISU),也称填充信令单元,用于链路空或链路拥塞时来填补位置。
1.2.
1.2.1.随路信令和共路信令
按照信令的信道技术来分类,信令可以分为:随路信令和公共信道信令。
随路信令:信令和话音在同一条话路中传送的信令方式。目前我国采用的随路信令称为中国1号信令系统。
两端交换机的信令设备之间没有直接相连的信令通道,信令是通过话路来传送的。当有呼叫到来时,先在选好的空闲话路中传信令,接续建立后,再在该话路中传话音。信令是信令通道和用户信息通道合在一起或有固定的一一对应关系的信令方式。
信号网功能是CCTT No.7信号方式的第3功能级。信号网功能规定在信号点之间传递消息的功能和程序。信号网管理功能是在预先确定的有关信号网状态数据和信息的基础上,控制消息路由和信号网的结构,以便在信号网出现故障时,可以控制重新组织网路结构,完成保存或恢复正常的消息传递能力。
信号网功能包括信号消息处理和信号网管理两部分。
倒回: 倒回程序完成的动作与倒换程序相反,也就是要把信号业务尽可能快地从替换的信号链路倒回到已可使用的信号链路上。在此期间,消息不允许丢失、重复或次序颠倒。
强制重选路由:当去某目的点的信令路由变成不可利用时,强制重选路由用来把到目的地的信令业务尽快地转移到替换的信令路由上去。
受控重选路由:当去某目的地的信令路由变成可用时,受控重选路由过程用来把到该目的地的信令业务从替换信令路由转回到正常信令路由。或者当收到受限传递消息,且信令业务管理功能判断另一路由更为合适时,也使用受控重选路由过程,以恢复最佳的信令路由。
3.2.信号链路功能-第二功能级(MTP2)
规定了信令消息在一条信令数据链路上传递的功能和程序,MTP2与MTP1相配合,为两点间的信令消息的传递提供一条可靠的信令链路。信令链路功能包括:信号单元分界、信号单元定位、差错检测、差错校正、初始定位、信令链路差错率监视和流量控制等。
3.3.信号网功能-第三功能级(MTP3)
信号业务管理
信号业务管理功能用来将信号业务从一条链路或路由转到一条或多条不同的链路或路由,或在信号点拥塞的情况下暂时减少信号业务,此管理功能由以下程序组成:
倒换: 当信号链路由于故障、闭塞或阻断成为不可用时,倒换程序用来保证把该信号链路所传送的信号业务尽可能快地转移到另外的一条或多条信号链路上,在此期间消息不允许有丢失、重复或次序颠倒。
2.2.4.信号路由和信号路由组
信号路由是定义为指定承担载送业务到某特定的目的地的链路组。一个链路组可以属于几个信号路由并在每个信号路由上将业务载送到几个目的地。
信号路由组是定义为载送业务到某特定目的地的全部信号路由。一个信号路由仅属于一个信号路由组。
2.3.七号信令的信号单元
在No.7信令中,信令消息是以信号单元的方式传送,7号信令采用数字编码的形式传送各种信令时,是通过信令消息的最小单元--信令单元(SU)来传送的。由于信令消息本身的长度不相等,如摘挂机等监视信令较短,而地址信令则较长,故采用不等长的信令单元,它是由若干个8位位组组成的。
在有些系统中,有时使用16时隙来作为7号信令的通道。
在数字中继电路中,数据按字节构成帧(Frame)。每个帧251-3E1帧结构
2.七号信令的基本原理
2.1.七号信令系统的特点
CCITT NO.7信令方式是国际化,标准化的通用公共信道信令系统。具有信道利用率高,信令传送速度快,信令容量大的特点,它不但可以传传统的中继线路接续信令,还可以传送各种与电路无关的管理、维护、信息查询等消息,而且任何消息都可以在业务通信过程中传送,可支持ISDN、移动通信、智能网等业务的需要,其信令网与通信网分离,便于运行维护和管理,可方便地扩充新的信令规范,适应未来信息技术和各种业务发展的需要。是通信网向综合化、智能化发展的不可缺少的基础支撑。
定义了信令数据链路的物理、电气和功能特性,确定与数据链路的连接方法,它是信令传递的物理介质。
数字的信令数据链路中,采用64kbps的传输速率。
占用的时隙:一般利用PCM传输系统一次群的任意时隙。

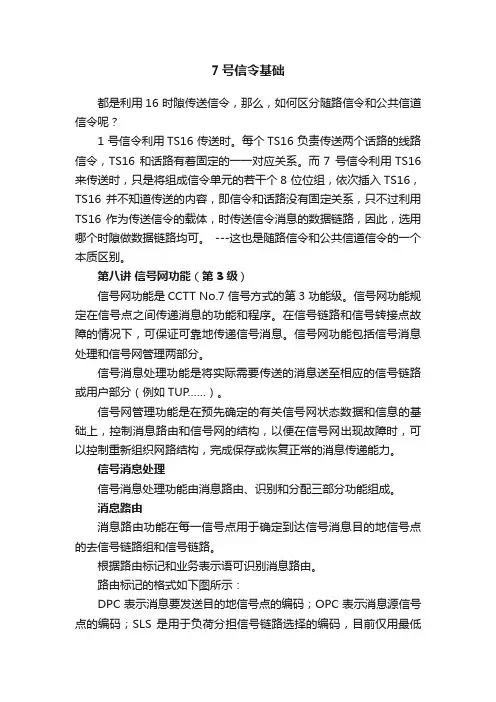

假如我们使用TS16时隙做数据链路,如何区分随路信令和公共信道信令呢?
