ATV312施耐德变频器参数设置-(简易)

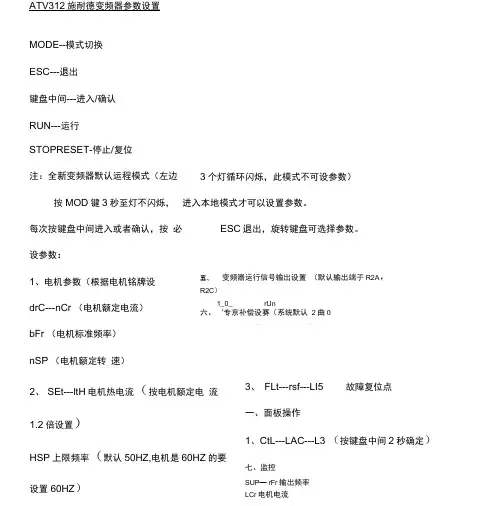

精心整理ATV312施耐德变频器参数设置MODE--模式切换 ESC---退出键盘中间---进入/确认 RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边 3个灯循环闪烁，此模式不可设参数）按MOD 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按 ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置） drC---nCr （电机额定电流） bFr （电机标准频率） nSP （电机额定转速） UnS （电机额定电压）2、SEt---ltH 电机热电流（按电机额定电流1.2倍设置） HSP 上限频率（默认50HZ,电机是60HZ 的要设置60HZ ）一、面板操作 1、 CtL---LAC---L3（按键盘中间2秒确定） CHCF--SEPCdI---LOC （本地） FrI---AIUIrOt--dFr 电机正转（drs ，电机反正） 2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）进到该参数里面，再旋转键盘可调频率。

二、端子控制1、 CtL---LAC---L3（按键盘中间2秒确定） CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）三、压力传感器控制4-20mA （AI3端子控制） 1、CtL---LAC---L3（按键盘中间2秒确定） CHCF--SE CdI---tEr （端子控制）FrI---AI3（给定通道）七、监控SUP —rFr 输出频率 LCr 电机电流 ULn 电机电压OPr 电机功率八、故障代码OCF-MSOHF-变频器过热 OLF …电机过载 OPF …电机玦相SOF —电机超速筑F-电机短路（相』地〉 O5F —电源过压 PHF—电源玦相 USF —线路电源灵压电机缺相屏FLt —OPL —no 九、在端子控制且设蚤好对应裁数的前提下，不修改蚩数讣变频器运行方法（只作调试用兀用一条线短接变频器上的端子：正转一矩接23端子与U1端子反转一短接2蛀端子与LI2鯛子2、I-O----CrL3 控制最小值9.2 （计算公式：16-40x 压力+4， CrH3控制最大值 11.2 （9.2-11.2 对应 13-18MPa 稳定在 15，16MPRAOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）精心整理3、FLt ——rsf---LI5 故障复位点五、变频器运行信号输出设置（默认输出端子R2A.R2C ） 1 ■ 1_0_ —*「2 rUri六、 R 专京补偿设蚤（系统默认20%）SEt^uFr-（根据需求设置，每次増加波）40是传感器量程）精心整理四、恢复出厂设置DrC---FCS---lnl （按键盘中间2秒，切换到no）精心整理。

ATV312施耐德变频器参数设置

3个灯循环闪烁，此模式不可设参数）进入本地模式才可以设置参数。

ESC 退出，旋转键盘可选择参数。

五、变频器运行信号输出设置（默认输出端子R2A ， R2C ） 1_0_ rUn 六、 '专京补偿设赛（系统默认 2曲0 K SEt^Fr-（根据需求设置，每次増加 5%）ATV312施耐德变频器参数设置MODE--模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边按MOD 键3秒至灯不闪烁，每次按键盘中间进入或者确认，按必设参数： 1、电机参数（根据电机铭牌设drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）2、 SEt---ltH 电机热电流（按电机额定电流1.2倍设置）HSP 上限频率（默认50HZ,电机是60HZ 的要设置60HZ ） 3、 FLt---rsf---LI5 故障复位点一、面板操作 1、CtL---LAC---L3 （按键盘中间2秒确定）七、监控 SUP — rFr 输出频率LCr 电机电流ULn电机电压OPr电机功率八、故障代码XF—过浇OHF —变频器过热OLF-电机过载OPF…电机玦相SOF—电机超速旣F-电机短路（相'地〉05F —电源过压PHF—电源缺相USF线路电源久压电机缺相屏蔽：FU-0PL -no九、在端了控制且设蚤好对应兹数的前提下，不修改蜃数让变频器运行方法（只作调试用九用一条线短接变频器上的端子：正转一短接2抽端子与LI1端子反转一短接2购端子与LI2端子CHCF--SEPCdl---LOC （本地）Frl---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率（100对应HSP设置频率,50/60HZ ）进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3 （按键盘中间2秒确定）CHCF--SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI运行频率（100对应HSP设置频率,50/60HZ）1、CtL---LAC---L3 （按键盘中间2秒确定）CHCF--SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O----CrL3控制最小值9.2 （计算公式：16-40x压力+4, 40是传感器量程）CrH3 控制最大值11.2 （9.2-11.2 对应13-18MPa 稳定在15, 16MPR AOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置。

ATV施耐德变频器参数设置简易

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

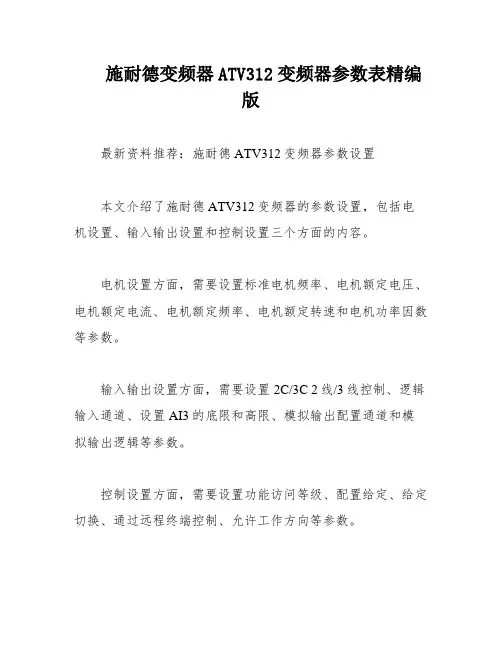

施耐德变频器ATV312变频器参数表精编版

施耐德变频器ATV312变频器参数表精编
版
最新资料推荐：施耐德ATV312变频器参数设置
本文介绍了施耐德ATV312变频器的参数设置，包括电机设置、输入输出设置和控制设置三个方面的内容。

电机设置方面，需要设置标准电机频率、电机额定电压、电机额定电流、电机额定频率、电机额定转速和电机功率因数等参数。

输入输出设置方面，需要设置2C/3C 2线/3线控制、逻辑输入通道、设置AI3的底限和高限、模拟输出配置通道和模拟输出逻辑等参数。

控制设置方面，需要设置功能访问等级、配置给定、给定切换、通过远程终端控制、允许工作方向等参数。

以上是施耐德ATV312变频器参数设置的简要介绍，具体的设置方法和注意事项请参考相关资料。

ATV施耐德变频器参数设置简易

A T V312施耐德变频器参数设置MODE--- 模式切换ESC---退出键盘中间---进入/确认RUN--- 运行STOPRESET---停止 /复位注：全新变频器默认运程模式（左边 3 个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH 电机热电流 (按电机额定电流 1.2 倍设置 )HSP 上限频率 (默认 50HZ,电机是 60HZ 的要设置 60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SEP CdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（ drs，电机反正）2、rEF---AIUI 运行频率 (100 对应 HSP 设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率 (100 对应 HSP 设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3( 按键盘中间 2 秒确定 )CHCF--SE CdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O----CrL3 控制最小值 9.2（计算公式： 16÷40x 压力 +4， 40 是传感器量程 )CrH3 控制最大值 11.2（9.2-11.2 对应 13-18MPa，稳定在 15，16MPa）AOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI （按键盘中间 2 秒，切换到 no)。

施耐德ATV312变频器加减速设置

ATV312如何设置加减速功能？
加减速是通过逻辑输入或网络通讯控制字的位状态来控制的。

以使用逻辑输入LI3、LI4为例，设置如下：
1.进FUN(应用功能)菜单，找到SA1-(求和输入)，回车进入此菜单，找到SA2（求和给定2），并设置为NO；
2.退回FUN(应用功能)菜单，找到PSS(预置速度)，回车进入此菜单，找到PS2(2个预置速度)，并设置为NO；
3.退回PSS(预置速度)，回车进入此菜单，找到PS4(4个预置速度)，并设置为NO；
4.进CTL（命令）菜单，找到LAC（访问等级），并设置为L3；
5.退回CTL（命令）菜单，找到FR2（给定2通道），并设置为UPDT；
6.进FUN(应用功能)菜单，找到UPD-(+/-速)，回车进入此菜单，找到USP（+速度分配），并设置为LI3；
7.找到DSP（+速度分配），并设置为LI4；
8.退回FUN(应用功能)菜单，找到RPC-(斜坡)，回车进入此菜单，找到ACC和DEC，并设置加速时间和减速时间。

至此设置完成。

施耐德ATV312变频器说明书

ATV312变频器安装及编程手册施耐德电气善用其效尽享其能全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。

致力于为客户提供安全、可靠、高效的能源，施耐德电气2009 年的销售额为158 亿欧元，拥有超过100000 名员工。

施耐德电气助您——善用其效，尽享其能！施耐德电气在中国1987 年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。

目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1 个实验室，500 家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近22000 人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

施耐德电气能效管理平台凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。

今年，施耐德电气首次集成其在建筑楼宇、IT、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。

重要信息注意在安装、操作或维护本设备之前，请仔细阅读这些说明，并熟悉本设备。

施耐德变频器 ATV312参数设置(仅供参考)

参数设置(仅供参考)
备注根据电机额定电流设置根据电机铭牌参数设置
若是PLC、HMI控制，则设置为：ndb
需要将变频器恢复为出厂设置时才设置（按下ENT键确认ALL后面的两个亮点转到右上角），，表明已经恢复出厂值。
nCr 电机额定电流
400V
COS 电机功率因数
tFr 最大输出频率 60Hz 50Hz
tCC 2线控制
2C
2C
tCt 2线控制类型 trn trn 边沿触发
输入I-O- Aol- Aol设置
Aol Aol分配
no
ofr 电机频率
A0It Aol类型
0A
10V
电压
Frl 给定1通道 All All 模拟输出1
施耐德ATV71变频器常用参数设置(仅供参考)
序号 1
2
3 4 5 6
参数
参数说明出厂值设置值设置说明ACC 加速时间 Nhomakorabea3S
20S
设置设定 SET- dEC 减速时间
3S
6S
ItH 电机热电流
bFr 标准电机频率 50Hz 50Hz
npr 电机额定功率
UnS 电机额定电压 400V 电机控制 drC-
命令 CtL- CFCH 组合模式 Sin SEp 分离模式
Cd1 命令通道1 tEr tEr 端子控制
ndl- 网络Modbus
通信 CON- add Modbus地址 OFF
1
tt0 Modbus超时 10
30
出厂设置 FCS- GFS 恢复出厂设置 no
YES
恢复出厂设置方法：主菜单找到FCS-（出厂设置）进入，在FrY-子菜单中选中ALL（按下ENT键确认ALL后面的两个亮点转到右上角），然后再GFS中选择YES，按确认件2秒以上，闪烁后自动变为nO，表明已经恢复出厂值。

Schneider ATV312 调试

ATV312变频器调节一、接线方法（1）启动为两线制，2C，即正转、反转（上行、下行），分别对应LI1，LI2；（2）频率给定：低速、中速、高速（LI3、LI4、LI5）；（3）公共端，24V--P24；（4）报警输出：30C--P 24，30B--输入信号（NC），30A--Spare（NO）；二、设置A，设置两线制1）、开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】，【I-O-】，此时点击【ENT】键，显示【tcc】，点击【ENT】。

如果不是【2C】，为【3C】。

旋转【ENT】，直到变成【2C】，按住【ENT】键确认，按住【ESC】键退出。

B，设置运行反向【rrs】默认情况下，LI1为正向，但是反向运行可选。

开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】，【I-O-】，此时点击【ENT】键，显示【2C】，旋转【ENT+】显示【tct】、【rrs】，点击【ENT】，确认是否是LI2（默认），如果不是，进行更改。

C，频率线设定开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】、【I-O-】、【Ctl-】、【FUn-】此时点击【ENT】键，显示【SA1-】，旋转【ENT+】，显示【PSS-】，点击【ENT】键，显示【PS2】，选择LI3，点击【ENT】确认，点击【ESC】，退出，显示【PS2】，旋转如果使用旋转频率开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】、【I-O-】、【Ctl-】、【FUn-】此时点击【ENT】键，显示【SA1-】，按住【ENT】，显示【SA2】，点击【ENT】键，设定【A1U1】，点击【ENT】确认，点击【ESC】，退出。

初始化开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】、【drC -】，此时点击【ENt】键进入，显示【bfr】，旋转【ENT+】显示【Uns】、【Frs】、【nCr】、按住【Mode】超过3S旋转旋钮设置运行速度D，外部端子复位【rSF】开机显示【rdy】，按住【ENT】键显示【rEF】，旋转【ENT+】，分别显示【SEt -】旋转进入【rSF】旋转分别有no,LI1,LI2 ,LI3,LI4 ,LI5,LI6,选择一个，点击【ENT】确认，点击【ESC】，退出。

ATV施耐德变频器参数设置

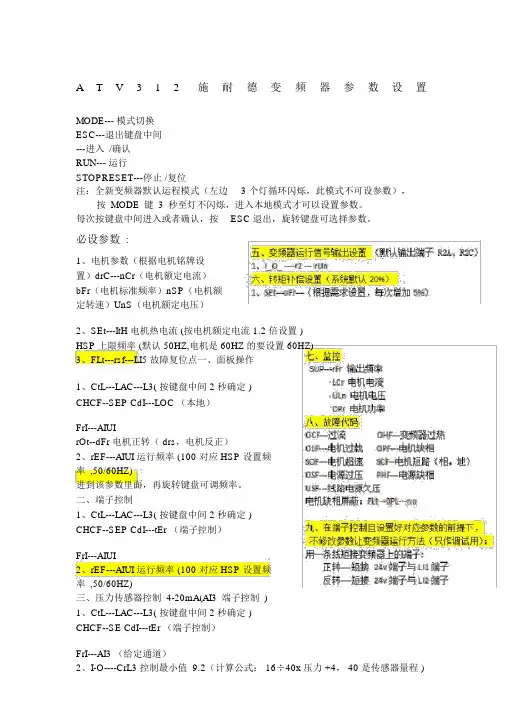

ATV施耐德变频器参数设置ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr （电机额定电流）bFr （电机标准频率）nSP （电机额定转速）UnS （电机额定电压）2、SEt---ItH 电机热电流(按电机额定电流倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---LOC （本地）FrI---AIUIrOt--dFr 电机正转（drs ，电机反正）2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA (AI3 端子控制)1、CtL --- LAC --- L3 (按键盘中间2秒确定)CHCF -- SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O- --- CrL3 控制最小值（计算公式：16÷40x压力+4 ，40是传感器量程)CrH3 控制最大值（对应13-18MPa，稳定在15，16MPa）AOIt-- 4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC --- FCS ---InI （按键盘中间2秒，切换到no)。

ATV312参数设置

顺丰杭州项目（伸缩皮带机）
ATV312参数设置
1．变频器逻辑输入配置开关置于CLI位置
2．变频器显示器和按键的功能
3．变频器菜单结构
在7段显示中，菜单以及子菜单后面的破折号是用来把它们和参数代码区别开。

例如：[ 应用功能](FUn-) 菜单，[加速](ACC) 参数。

慢速使用变频器面板虚拟电位计（变频器导航旋钮）AIV1，正常使用多段速SP2，快速使用多段速SP4
卸车伸缩皮带机多段速选择：旋转控制柜上慢-正常-快选择开关SA1旋钮于慢位置，皮带机低速运行，使用变频器面板虚拟电位计（变频器导航旋钮）AIV1设定的频率运行；旋钮于中速位置，使用变频器参数中SP2设置的频率运行；旋钮于快位置，使用变频器参数中SP4设置的频率运行。

装车皮带机多段速选择：使用控制柜本地选择开关选择速度，同卸车伸缩皮带机；使用上位机ASI模块选择速度时，旋转控制柜上慢-正常-快选择开关SA1旋钮于慢位置，由ASI模块速度信号组合对应AIV1、SP2、SP3、SP4四种速度。

ATV施耐德变频器参数设置简易

A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)。

ATV312变频器canopen控制设置

施耐德ATV312canopen变频器调试参数
1．变频器上电后显示rdy,按ENT进入菜单，共有
等子菜单，可向右选转ENT键来选择
2．进入后，向右旋转ENT键寻找以下参数：
3．进入后，向右旋转ENT键寻找ACC，DEC子菜单设置参数
4．进入后，向右旋转ENT键寻找以下参数：
自动调节tUn YES
压频比控制选no 执行自动调节时，电机最好保持冷态。

完成后该参数显示done
选择的U/F电机1UFt电机控制方式，L(恒定转矩V/F)
n(SVC矢量控制)
5．进入后，向右旋转ENT键寻找以下参数：
名称/说明推荐设置说明
给定1 通道Fr1nEt通过网络控制需按2s生效
6．进入后，向右旋转ENT键寻找以下参数：
名称/说明推荐设置说明
CANopen 地址AdCO根据需求设置
CANopen 比特率bdCO
7．进入后，向右旋转 ENT键寻找以下参数：
名称/说明推荐设置说明
上一个发生的故障LFt可以查看发生过的故障
输入状态LIS可以监控查看外部信号是否正常
8．如果要恢复出厂设置，可进入后，向右旋转ENT键寻找以下参数：
名称/说明推荐设置说明
宏配置CFG Std 出厂设置，长按2S才能修改
恢复配置FCS Inl 恢复参数为Std宏（出厂参数），
长按2S有效
如须修改其他参数，请查阅ATV312编程手册，4008101315或咨询施耐德技术人员。

施耐德变频器ATV312参数表专业版

施耐德变频器ATV312参数表专业版施耐德变频器ATV312是一种先进的工业设备，用于控制电机的速度和转速。

本文档提供了ATV312参数表的专业版，以帮助用户了解并正确配置该变频器。

参数列表以下是ATV312参数表专业版的主要参数列表：1. 输入电源参数输入电源参数- 供电电压范围：110V-480V- 额定电流范围：1.5A-630A- 频率：50Hz/60Hz2. 输出电源参数输出电源参数- 输出电压范围：0V-480V（取决于输入电源）- 输出频率范围：0Hz-500Hz3. 控制参数控制参数- 控制方式：矢量控制/矢量控制无位置反馈/矢量控制无位置反馈+安全停机模式- 加速/减速时间：0.01s-999.9s- 斜坡类型：线性/ S型4. 保护参数保护参数- 过载保护：自动重起/立即停机- 瞬时过电流等级：150%-200%- 温度保护等级：高温关闭/温度取决于环境5. 通信参数通信参数- 通信接口：Modbus/Canopen/Ethernet/IP- 通信协议：RS485/RS232/Ethernet6. 其他参数其他参数- 外壳等级：IP20/IP21/IP31- 防护等级：过压/欠压/过热/短路保护请注意，以上参数仅供参考，详细的参数配置应根据实际需求和变频器型号进行。

配置建议在配置ATV312参数时，需要根据实际应用场景进行合理选择。

以下是一些建议：1. 电机参数设置电机参数设置- 定义电机类型：感应电机/永磁电机等- 输入电压和频率设置：根据实际供电情况设置2. 运行参数设置运行参数设置- 定义运行模式：调速模式/定速模式等- 设置加速/减速时间和斜坡类型：根据实际需要平衡启动时间和负载要求3. 保护参数设置保护参数设置- 启用适当的过载保护模式：根据电机额定电流和负载要求选择- 设置温度保护等级：根据实际环境温度确定- 配置其他保护功能：过压/欠压/过热/短路等4. 通信配置通信配置- 根据需要启用通信接口和协议：用于远程监控和控制请参考ATV312参数表专业版中的详细说明和技术手册进行准确的配置和操作。

ATV312施耐德变频器参数设置-（简易）

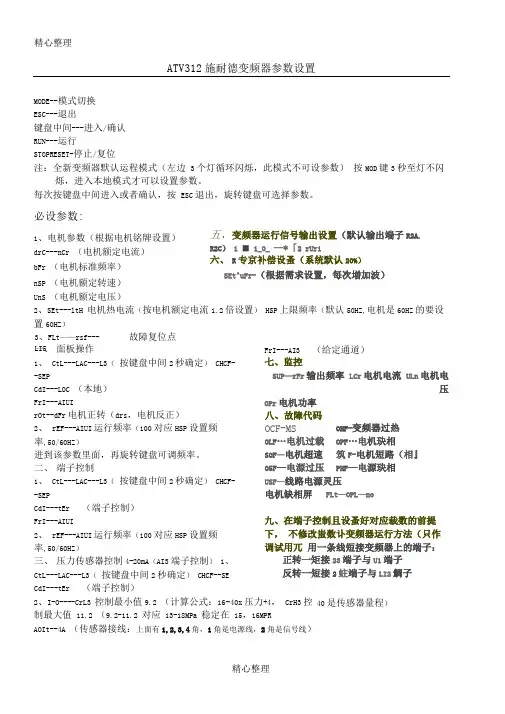

ATV312施耐德变频器参数设置-（简易）ATV312 施耐德变频器参数设置 MODE--模式切换 ESC---退出键盘中间---进入/确认RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数）按MOD 键3秒至灯不闪烁，进入本地模式才可以设置参数。

九、在端子控制且设蚤好对应兹数的前提下，不修改蜃数让变频器运行方法（只作调试用九用一条线短接变频器上的端子：正转一短接2抽端子与LI1端子反转一短接2购端子与LI2端子每次按键盘中间进入或者确认，按ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设 drC---nCr （电机额定电流） bFr （电机标准频率）五、变频器运行信号输出设置（默认输出端子R2A ，R2C ）1_0_rUn六、 '专京补偿设赛（系统默认2曲0K SEt^uFr-（根据需求设置，每次増加5%）置）nSP （电机额定转速）2、 SEt---ltH 电机热电流（按电机额定电流1.2倍设置）HSP 上限频率（默认50HZ,电机是60HZ 的要设置60HZ ）3、 FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3（按键盘中间2秒确定）七、监控SUP —rFr 输出频率LCr 电机电流ULn 电机电压 OPr 电机功率八、故障代码 XF —过浇OHF —变频器过热 OLF-电机过载SOF —电机超速 05F —电源过压OPF …电机玦相旣F-电机短路（相'地〉PHF —电源缺相USF-线路电源久压电机缺相屏蔽：FU-0PL -noCHCF--SEPCdl---LOC （本地）Frl---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率（100对应HSP设置频率，50/60HZ）进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3（按键盘中间2秒确定）CHCF--SEPCdI---tEr （端子控制）FrI---AIUI2、rEF---AIUI运行频率（100对应HSP设置频率,50/60HZ）1、CtL---LAC---L3（按键盘中间2秒确定）CHCF--SECdI---tEr （端子控制）FrI---AI3 （给定通道）2、I-O----CrL3 控制最小值9.2 （计算公式：16-40x压力+4, 40是传感器量程）CrH3控制最大值11.2 （9.2-11.2 对应13-18MPa 稳定在15, 16MPRAOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---Inl （按键盘中间2秒，切换到no）。
