Model: U2万能磨刀机UNIVERSAL CUTTER /GRINDER操作手册OPERATING HANDBOOKVOLTAGE 220V / 50 HZ POWER REQ. 370 WSPINDLE R.P.M 5200 RPM MOTOR AMPS: 1.68 AMPS京雕精密机械JINGDIAO PRECISION MACHINERY CO,. LTD目录附件说明------------------------------------------------------------------------------------------------------------------------------------------1砂轮主轴------------------------------------------------------------------------------------------------------------------------------------------2分度头托架保养---------------------------------------------------------------------------------------------------------------------------------2修整砂轮------------------------------------------------------------------------------------------------------------------------------------------3刀具外形-刀具角度-切销速度----------------------------------------------------------------------------------------------------------------3刀具切销速度------------------------------------------------------------------------------------------------------------------------------------3用砂轮定刀刃中心------------------------------------------------------------------------------------------------------------------------------4斜切削刃刀具前角的外圆磨法---------------------------------------------------------------------------------------------------------------5端切削刃(直线)刀具前角的外圆磨法-------------------------------------------------------------------------------------------------------5端切销刃(圆形)刀具前角的外圆磨法-------------------------------------------------------------------------------------------------------6磨尖头刀具---------------------------------------------------------------------------------------------------------------------------------------7斜切削刃和端切削锥形刀具的外圆磨法---------------------------------------------------------------------------------------------------7斜切削刃和端切削刃圆锥形刀具的前角磨削---------------------------------------------------------------------------------------------8斜切削刃和端切削刃(圆形)锥形刀具的前角磨削----------------------------------------------------------------------------------------9附件------------------------------------------------------------------------------------------------------------------------------------------------9特殊附件------------------------------------------------------------------------------------------------------------------------------------------9钻头磨削说明-----------------------------------------------------------------------------------------------------------------------------------10端铣刀磨削说明--------------------------------------------------------------------------------------------------------------------------------11车刀刀头磨削说明-----------------------------------------------------------------------------------------------------------------------------11主机(零部件及装配示意图) -----------------------------------------------------------------------------------------------------------------12旋转座附件(零部件及装配示意图) --------------------------------------------------------------------------------------------------------13钻头磨削附件(零部件及装配示意图) -----------------------------------------------------------------------------------------------------13车刀磨用附件(零部件及装配示意图) -----------------------------------------------------------------------------------------------------13端铣刀磨用附件(零部件及装配示意图) --------------------------------------------------------------------------------------------------14电器原理图--------------------------------------------------------------------------------------------------------------------------------------14砂轮主轴砂轮主轴的轴承在出厂时已调节好，同时排除了轴在转动过程中的间隙，在使用过程中，随着时间的迁移，间隙又会产生，这时可用上紧两个螺母M来消除它。
2020年双面研磨机操作说明精品版
双面研磨机操作说明一、前言非常感谢您选择海德系列双面研磨机。
在使用之前仔细阅读此说明书，将有助于您快速的操作此设备，和快速的找到故障原因。
当然了，在使用过程中，故障可能总是以各种原因出现，而本手册难免有纰漏，还请您给予谅解。
在使用过程中，您可能有自己的想法，这可能是能够提高生产率，并且可能会减少故障的出现，提高设备稳定性和安全性的。
基于此，您可以将这些想法记下来，并及时联系我们。
只要是合理的，我们将竭进全力达到您的要求。
在设备运行之前，您需要在触摸屏上设定参数，之后才能运行，否则将出现各种问题。
下面要说明的就是在触摸屏上如何设置参数，如何对设备进行操作的，及如何对发现的故障快速进行解决的。
目录一、前言 (1)二、人身安全注意事项 (3)2.1电气 (3)2.2开停机 (3)2.3急停位置 (3)三、双面研磨机如何上电 (3)四、如何快速操作双面研磨机 (6)4.1：设置运行参数 (6)4.2：运行双面研磨机 (8)4.21：自动运行 (8)4.22：手动运行 (8)五、其它画面说明 (9)5.1：监控画面 (9)5.2：产量记录画面 (10)5.3：操作说明画面 (10)5.4：告警记录画面 (11)六、故障及解决办法 (12)二、人身安全注意事项2.1电气系统内使用了三相电源，有可能对人体造成危险。
a.定期检查接线端子是否接触良好。
b.如发现有损坏的电气元件，在修复或更换前要先隔离该元件。
c.检查电器箱密封是否良好以防进水。
d.只允许有资格的电气技术人员进行检修工作。
e.三相电动机处于工作状态时不可切断水泵上的电源线。
2.2开停机开机前先检查系统总的电源、研磨液是否正常开启，停机后再关闭系统总的电源、研磨液，其他操作必须遵守开停机程序来保证工作人员的安全。
2.3急停位置当机器出现异常紧急情况时，应立即按下急停按钮，以防造成人员不必要的伤亡。
急停位置在操作面板的左下方。
三、双面研磨机如何上电3.1：本设备所使用电源为标准的3相5线制。
磨刀机操作说明书
磨刀机操作说明书1.根据所研磨刀具的材质选择适当砂轮,一般研磨HS-CO NACHI铣刀.SG-FAX铣刀选用80K内孔为20mm的白砂轮,若研磨钨钢刀必须使用钻石砂轮;2.向内收回砂轮进刀微调螺母(1),直到对准主轴之小孔,对准后将固定梢(6)插入孔内,使砂轮主轴不能转动,把垫片之凹槽面朝内,且紧帖砂轮面用拆卸铝制扳手锁紧螺母;3.将砂轮装夹在砂轮主轴上以后,拔出固定梢(6),用钻石修整器(8)将砂轮修整好,砂轮修整时,一次不能修整过多,以免钻石掉落;4.调整主轴旋转松紧,当主轴座旋转90∘时,若其上下间隙过大,可利用两支扳手以相对方向放松螺母后,再逐一调整至适当松紧,5.主轴座0°角之调整:使用10mm外六角扳手调整90∘分度盘下之止动栓(19)活动式,放松90∘锁紧螺母(18),并拉上90∘.分度盘固定栓(14).以一支12mm圆棒研磨约60mm长,若前端尺寸大于后端尺寸,则扳手往左方调整,视其大小调整之,若研磨尺寸前端尺寸小于后端尺寸,则扳手往左方调整,直到前后尺寸一致为止;6.主轴座90∘之调整以内角5mm扳手调整止动栓(19),把Φ12mm圆棒装夹在主轴座上端面对准砂轮面,将主轴座固定在90∘位置上下弧形摇动主轴座,把蓝丹涂在圆棒端面,若端面右边先磨到,则表示90∘超过,若左边先磨到则表示不到90∘,以5mm内六角扳手调整止动栓(19),调至端面左右皆可磨到为止,调整时90∘固定螺母及90∘分度盘固定栓(14)必须放松,调完整时,可将 90∘分度盘归零,并以T6固定栓固定之;7.根据研磨铣刀刀杆直径选择合适的套筒,将刀杆装夹在主轴座上,并锁紧主轴座后面的螺母(11);8.依所研磨刀具外形,将主轴座上各角度调整好,并锁紧相对应的螺母;9.未开始研磨时,刀具和砂轮应保持一段距离不可太近,以防开机时砂轮和刀具碰撞;10.打开磨刀机开关(2),先让砂轮转1分钟以上,确定无异常现象后方可开始研磨;11.用右手转动套筒锁紧螺母(11),左手调节进刀微调螺母(1),当砂轮快接触刀具时,应慢慢进刀,以免碰伤砂轮;12.进刀量和刀杆转动相搭配,进刀量不可太大,以免将刀具烧焦而引起退火现象;13.在整个操作过程中要注意人身安全和机台安全,注意手和砂轮的距离,在修整砂轮时注意砂轮砂粒不要溅入眼睛里面;14.刀具磨好后先关闭磨刀机开关(2),再按装刀过程反过来将刀和砂轮拆下,保养后保存好.磨刀机各部件的名称及作用。
小磨床操作说明
１. ２.
电源总开关
吸尘器电源开关
加工常识说明
依加工面积选择进刀量． 依加工面积选择进刀量． 进刀量越大，加工速度快， 进刀量越大，加工速度快，工 件表面粗（适用于开粗） 件表面粗（适用于开粗） 进刀量越小，加工速度慢， 进刀量越小，加工速度慢，工 件表面细（适用于精磨） 件表面细（适用于精磨） 粗磨和精磨要注意正确使用砂轮 的修法
加工安全主要事项
１.在切割工件时请戴好安全护目 镜． ２.请勿戴手套上机操作． ３.机台在运转时请不要用手去触 摸砂轮． ４.维修机台前请将电源全部关 闭．
主体介绍１. 主体介绍１
数显尺
主轴开启
转数
主轴关闭 转数调整
主体介绍２. 主体介绍２
工作灯 Ｚ轴转动手柄
主轴 工作平台
Ｘ轴转动手柄 Ｙ轴转动手柄 吸尘器
砂轮的修法
１.将洗石笔摆放于砂轮 的中心． 的中心． ２.在粗磨时，砂轮需修 在粗磨时， 粗．进刀量可多下. ３. 在精磨时，砂轮需修 在精磨时， 细，进刀量要平均 适当时可加冷却水
工作结束注意事项
清理机台面，收拾量具， １.清理机台面，收拾量具，请勿用气 枪吹机台上的粉尘． 枪吹机台上的粉尘． 磁力平台上不要有冷却水， ２.磁力平台上不要有冷却水，要擦干 净并上一层薄薄的防锈油． 净并上一层薄薄的防锈油． 关闭总开关． ３.关闭总开关． 填写机台使用表． ４.填写机台使用表．

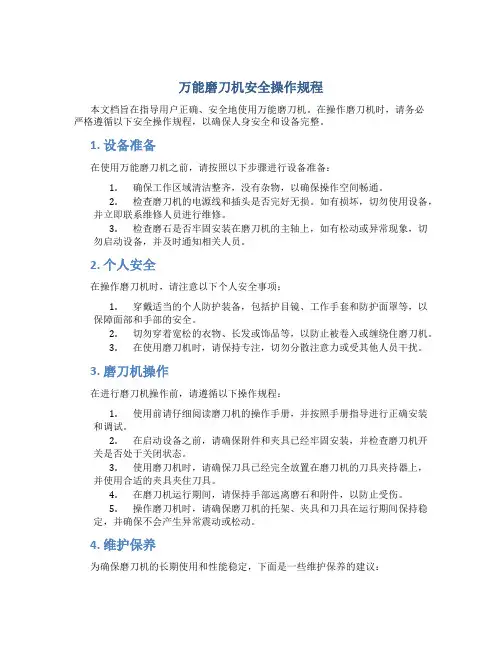

万能磨刀机安全操作规程
万能磨刀机安全操作规程本文档旨在指导用户正确、安全地使用万能磨刀机。
在操作磨刀机时，请务必严格遵循以下安全操作规程，以确保人身安全和设备完整。
1. 设备准备在使用万能磨刀机之前，请按照以下步骤进行设备准备：1.确保工作区域清洁整齐，没有杂物，以确保操作空间畅通。
2.检查磨刀机的电源线和插头是否完好无损。
如有损坏，切勿使用设备，并立即联系维修人员进行维修。
3.检查磨石是否牢固安装在磨刀机的主轴上，如有松动或异常现象，切勿启动设备，并及时通知相关人员。
2. 个人安全在操作磨刀机时，请注意以下个人安全事项：1.穿戴适当的个人防护装备，包括护目镜、工作手套和防护面罩等，以保障面部和手部的安全。
2.切勿穿着宽松的衣物、长发或饰品等，以防止被卷入或缠绕住磨刀机。
3.在使用磨刀机时，请保持专注，切勿分散注意力或受其他人员干扰。
3. 磨刀机操作在进行磨刀机操作前，请遵循以下操作规程：1.使用前请仔细阅读磨刀机的操作手册，并按照手册指导进行正确安装和调试。
2.在启动设备之前，请确保附件和夹具已经牢固安装，并检查磨刀机开关是否处于关闭状态。
3.使用磨刀机时，请确保刀具已经完全放置在磨刀机的刀具夹持器上，并使用合适的夹具夹住刀具。
4.在磨刀机运行期间，请保持手部远离磨石和附件，以防止受伤。
5.操作磨刀机时，请确保磨刀机的托架、夹具和刀具在运行期间保持稳定，并确保不会产生异常震动或松动。
4. 维护保养为确保磨刀机的长期使用和性能稳定，下面是一些维护保养的建议：1.每次使用磨刀机后，请及时清理刀具夹持器和磨刀机的磨石，以去除可能产生的金属屑或其他杂质。
2.定期检查磨石的磨损情况，并根据使用情况及时更换磨石，以确保磨刀机的正常工作效果。
3.确保磨刀机的电源线和插头无损坏，定期检查设备的电气连接，并及时更换老化或磨损的电线。
5. 紧急情况处理在紧急情况下，需立即采取以下措施：1.若发生任何异常现象、异常噪音或磨刀机突然停止运行，请立即关闭电源开关。

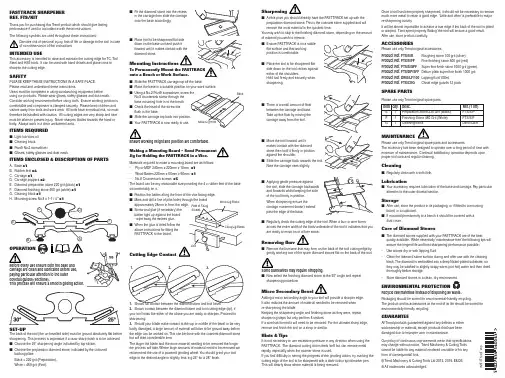

Fasttrack磨刀器说明书
2ys.ohuarrptoeonlinlogo. ks
like
either of 3.
the
above
you
are
ready
to
sharpen.
Proceed
to
3. Should your blade make contact at the top or middle of the bevel or be very
n Mark and drill a line of pilot holes through the board
approximately 25mm in from the edge. Row of Fixing
n Screw and glue (if necessary) the
Screws
batten tight up against the board - wipe away the exces1s.glue.
The board can be any reasonable size providing the 4 x rubber feet of the base sit comfortably on it.
n Position the batten along the front of the vice facing edge.
1.1.
2. 2.
3.3.
SET-UP The back of the tool (the un-bevelled side) must be ground absolutely flat before sharpening. This process is imperative if a razor sharp finish is to be acher feet x4 C. Carriage x1 D. Carriage poppers x2 E. Diamond preparation stone 220 grit (black) x1 F. Diamond finishing stone 450 grit (white) x1 G. Cleaning block x1 H. Mounting screw No.8 x 1-1 / 4 ” x1
巩达牌GD-20A雕刻刀万能磨刀机使用说明书
万能磨刀机UNIVERSAL CUTTER GRINDER型号:GD-20AModel：GD-20AOperation Manual使用说明书Series No.: Max Wheel Dia:100 MM出厂编号最大砂轮直径Voltage：Power;0.375电压: 功率: 0.375 KW Inspector: Manufacture Date；检验员: 出厂日期:GD-20A万能磨刀机UNIVERSAL CUTTER GRINDER一、PERFACEU2万能磨刀机，是随着市场上雕刻业的发展，而精心设计的，主要由机体、砂轮、主轴、驱动装置，微量进给及砂轮整形器、刀架所组成，结构新颖、造型美观、精度高、性能好、使用简单、维修方便、适用：电脑雕刻机、机械雕刻机、模具雕刻机及其高速旋转锥尖刀头、棱磨刃和铣刀端刃，磨削角度准确。
是目前万能磨刀机配备较先进的磨刀机型，我公司以质量第一，服务至上为宗旨，诚恳为广大模具雕刻机、电脑雕刻用户服务。
GD-20A Universal Cutter Grinder, with development of the carved industry, precisely designed by engineers. It is made up by main unit, wheel, spindle, drives, micro-feed and the grinding wheel dresser, knife the composition, structure, novel, modeling beautiful, high precision, good performance, easy to use, easy maintenance, applicable: computer engraving machine, machine engraving machine, engraving machine and high-speed rotary die knife cone head, edge grinding, and milling cutter blade cutting edge, grinding angles accurately. Universal Grinder is equipped with more advanced type of sharpener, my company is quality first, service-oriented for the purpose, sincerely for the majority of mold engraving machine, computer engraving User Services二、主要规格与参数The Specification and Technical DatasOr 0.25KW 50Hz 380v11 净重Net weight 65Kg550*480*470mm12 外形尺寸（长×宽×高）Packing dimension--GD-20A万能磨刀机1.On-off 2、Handle 3、dial scale 4、cover 5.screw joint 6、connecting rod 2A、handle3A、dial scale 4A.cover 5A、screw joint 6A、connecting cover 7、oil cup 8.adjusting screw9、handle 10 axis 11、fastening cover 12. reshaper stand 13、wheel flange 14、grinding wheel15、axis 16.axis of grinding wheel 17、stop bar 18、connecting cover 19、screw 20、lamp1、on-off 8、adjusting screw 20、drive belt 21、drive belt 22、motor23、fan cover24、screw 25、adjusting screw 26、equalizer bar27.收管28. 收管套Cover of the 29.滚花套Cover of30.紧定螺钉Fastening31.螺钉screwpipe retrieval pipe retrieval knurling screw32.伸缩杆telescopic link 33.插销bolt34.法兰盘ring flange;35.分度盘index plate36.螺母Nut37.复滑座multiple slip 38.定位器localizer39.转台Rotary table40.螺钉Screw41.表盘indicator dial42.转台座Base of the rotary table 43.刻度圈dial scale44.刻度圈dial scale45.螺钉Screw46.手柄Handle47.紧定销Fastening pin 48.油封oil seal49.手柄Handle50.座Base51.螺杆screw stem52.螺钉Screw 53.销Pin54.标尺Ruler55.螺钉Screw56.刻度圈Dial scale57.手柄Handle 58.手柄Handle59.螺钉Screw60.标尺Ruler Grinding Wheel Finishing1. Loosen clamp nut D，rightward move diamond dresser，to approach wheel adge；2. Adjust dresser well and wheel’distance about 1MM，lock up clamp nut D；3.rotate bolt，until dresse approch to wheel。
自动磨刀机安全操作规程
自动磨刀机安全操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请
详细阅读内容。
一、开工前
1、检查设备的电源状况是否正常。
2、检查机台各部位，加注润滑油至各润滑点，加满冷却水。
二、开机工作
1、接通总电源，开启主机的气流阀门，然后开液压，磨头Ⅰ、Ⅱ冷却水电机；
2、装夹工件时，应先放上刀片，磨削开始，观察工件磨后的状况，调节各调节部位（速度、进给量）使磨削达到最佳效果。
3、遇到异常情况或夹歪刀片，应先按急停
按钮，再使机台回复到开机状态，重新开机工作。
4、更换砂轮要先停机，检查砂轮状况，安装上砂轮紧固螺丝，开动时应让砂轮空转2-3分钟，再校正。
5、禁止工作时与闲人谈笑，擅自离开或做其他无关的事。
三、停机
1、关闭所有的开关，并清洗机台。
2、整理周围场地，排放物应及时清理。
这里填写您的企业名字
Name of an enterprise。
U2磨刀机中文说明书
..Model: U2万能磨刀机UNIVERSAL CUTTER /GRINDER操作手册OPERATING HANDBOOKVOLTAGE 220V / 50 HZ POWER REQ. 370 WSPINDLE R.P.M 5200 RPM MOTOR AMPS: 1.68 AMPS京雕精密机械JINGDIAO PRECISION MACHINERY CO,. LTD目录附件说明------------------------------------------------------------------------------------------------------------------------------------------1砂轮主轴------------------------------------------------------------------------------------------------------------------------------------------2分度头托架保养---------------------------------------------------------------------------------------------------------------------------------2修整砂轮------------------------------------------------------------------------------------------------------------------------------------------3刀具外形-刀具角度-切销速度----------------------------------------------------------------------------------------------------------------3刀具切销速度------------------------------------------------------------------------------------------------------------------------------------3用砂轮定刀刃中心------------------------------------------------------------------------------------------------------------------------------4斜切削刃刀具前角的外圆磨法---------------------------------------------------------------------------------------------------------------5端切削刃(直线)刀具前角的外圆磨法-------------------------------------------------------------------------------------------------------5 端切销刃(圆形)刀具前角的外圆磨法-------------------------------------------------------------------------------------------------------6 磨尖头刀具---------------------------------------------------------------------------------------------------------------------------------------7斜切削刃和端切削锥形刀具的外圆磨法---------------------------------------------------------------------------------------------------7斜切削刃和端切削刃圆锥形刀具的前角磨削---------------------------------------------------------------------------------------------8斜切削刃和端切削刃(圆形)锥形刀具的前角磨削----------------------------------------------------------------------------------------9附件------------------------------------------------------------------------------------------------------------------------------------------------9特殊附件------------------------------------------------------------------------------------------------------------------------------------------9钻头磨削说明--------------------------------------------------------------------------------------------------------１２---------------------------10 端铣刀磨削说明--------------------------------------------------------------------------------------------------------------------------------11 车刀刀头磨削说明-----------------------------------------------------------------------------------------------------------------------------11 主机(零部件及装配示意图)-----------------------------------------------------------------------------------------------------------------12 旋转座附件(零部件及装配示意图)--------------------------------------------------------------------------------------------------------13 钻头磨削附件(零部件及装配示意图) -----------------------------------------------------------------------------------------------------13 车刀磨用附件(零部件及装配示意图) -----------------------------------------------------------------------------------------------------13 端铣刀磨用附件(零部件及装配示意图) --------------------------------------------------------------------------------------------------14 电器原理图--------------------------------------------------------------------------------------------------------------------------------------14附件说明砂轮主轴砂轮主轴的轴承在出厂时已调节好，同时排除了轴在转动过程中的间隙，在使用过程中，随着时间的迁移，间隙又会产生，这时可用上紧两个螺母M 来消除它。
万能磨刀机操作指导书
5.4砂轮磨薄、磨小后，应及时更换，新砂轮片在更换前应检查是否有裂纹，更换后需经10分钟空转后方可使用。在使用过程中要经常检查砂轮片是否有裂纹、异常声音、摇摆、跳动等现象，如果发现应立即停车汇报。磨削完成后按O关机，清洁完毕后离开。
1.0目的
做模具必要的机械设备，用于磨刀。
2.0范围
此指导书适用做模具生产一线的所有人员。
3.0定义
无
4．0职责
部门主管:负责督导和检查工作.
生产人员:自觉遵守本操作指导书.
5．0程序
5.1装上砂轮，使用者要戴防护镜，按开关1开机，砂轮转动。
5.2砂轮机起动后，要空转2～3分钟，待砂轮运转平稳后，方可进行磨削，压力不可过大或用力过猛。
6．相关表单
无
7．0参考文件
编写：日期：审批：日期：
双面研磨机操作说明7页word文档
双面研磨机操作说明一、前言非常感谢您选择海德系列双面研磨机。
在使用之前仔细阅读此说明书，将有助于您快速的操作此设备，和快速的找到故障原因。
当然了，在使用过程中，故障可能总是以各种原因出现，而本手册难免有纰漏，还请您给予谅解。
在使用过程中，您可能有自己的想法，这可能是能够提高生产率，并且可能会减少故障的出现，提高设备稳定性和安全性的。
基于此，您可以将这些想法记下来，并及时联系我们。
只要是合理的，我们将竭进全力达到您的要求。
在设备运行之前，您需要在触摸屏上设定参数，之后才能运行，否则将出现各种问题。
下面要说明的就是在触摸屏上如何设置参数，如何对设备进行操作的，及如何对发现的故障快速进行解决的。
目录一、前言 (1)二、人身安全注意事项 (2)2.1电气 (2)2.2开停机 (2)2.3急停位置 (2)三、双面研磨机如何上电 (2)四、如何快速操作双面研磨机 (3)4.1：设置运行参数 (3)4.2：运行双面研磨机 (5)4.21：自动运行 (5)4.22：手动运行 (6)五、其它画面说明 (6)5.1：监控画面 (6)5.2：产量记录画面 (6)5.3：操作说明画面 (6)5.4：告警记录画面 (6)六、故障及解决办法 (7)二、人身安全注意事项2.1电气系统内使用了三相电源，有可能对人体造成危险。
a.定期检查接线端子是否接触良好。
b.如发现有损坏的电气元件，在修复或更换前要先隔离该元件。
c.检查电器箱密封是否良好以防进水。
d.只允许有资格的电气技术人员进行检修工作。
e.三相电动机处于工作状态时不可切断水泵上的电源线。
2.2开停机开机前先检查系统总的电源、研磨液是否正常开启，停机后再关闭系统总的电源、研磨液，其他操作必须遵守开停机程序来保证工作人员的安全。
2.3急停位置当机器出现异常紧急情况时，应立即按下急停按钮，以防造成人员不必要的伤亡。
急停位置在操作面板的左下方。
三、双面研磨机如何上电3.1：本设备所使用电源为标准的3相5线制。
磨刀机的使用说明
一.磨刀機和操作步驟：
1.先清洁刀片马达头， 2.小心将刀片装上并锁紧； 3.用手转动刀片马达及磨石马达； 4.调校磨削角度盘,调校后必须锁紧转盘； 5.转动手柄使磨刀马达推向前至互相摩擦为止； 6.以后每隔数分钟,再推前少许,直到刀片完全磨利为止。
二.磨刀规范:
精雕机加工原理是高速铣削，主轴转速是24000转/分，因此，对刀具的要求很高。 想磨一把好刀，首先得了解刀具的结构，及各参数对刀具的影响。只有这样，才能磨制好刀具。
副刃偏角的磨制与材料无关，一般30—50 副刃偏角(r) 影响： 1)底面的粗糙度 2)刀具的锋利程度
3)刀具的排屑 (2)副后角(B) 副后角的磨制与材料无关,一般15-0—200 副后角(B) 影响： 1)刀具的锋利程度
2)刀具的排屑如果能做到以上六步到位，就能磨制一把较好的刀具。
使用锥刀注意事项：（只针对黄铜）
（1） 单次开槽深度小于或者等于0.5mm（开槽，） （2） 单次吃刀深度小于或等于1mm（开粗） （3） 开粗加工中侧向进给量小于或等于0.5mm （4） 24小时内进行一次复磨
（5） 高频模加工中，锥刀的刃开半开长到2.3mm。 了解了锥刀的结构及各参数。下面开始磨刀：
3. 转分度盘（转后磨后角）如图（D）所示。
后角偏大： 刀具锋利而易断或磨损。
后角偏小： 刀具强度高但不锋利。
不同材料，后角也不相同。
材料： 双色板 紫铜 59#铜 铬钢
后角： 450
400 300 150
4. 转转台（磨锥角）
锥角的大小是通过转转台控制，而转转台的多少是由锥角和后角共同约束（角度对照表）
图（Ｂ） 图（Ｃ） 图（Ｄ）
其中 Ｓ 称主刃偏角。r 副刃偏角。 a 后角。 B 副后角 。
电动磨刀机使用说明(图文)
广晟德电动磨刀机
使用说明书
一：电压：交流220V 功率：2X550w 频率：50Hz 二：使用方法：
1、合金刀安装：将（6）逆时针方向拧开：将（4）
取开，把待磨合金刀片装上去（刀口斜面向外）；
将（4）及（6）装上拧紧。
2、磨刀钻石碗安装；将（2）放松，顺时针拧动（1）
将传动马达调离使金刀片较远距离；拧松及取下（5）、（3）、将钻石碗装上去（碗口向刀片方向），装上（3）拧紧（5）。
3、角度调整：逆时针缓慢拧（1），将传动马达推
向前，置钻石碗与合金刀片较近的地方：轻轻摆动马达，使钻石碗切口与合金刀斜面口平行一至，拧紧（2）。
4、磨刀：接通电源，缓慢拧动（1）（逆时针方向）
当开始听到钻石碗与合金刀断续相磨发出响声时，则停止拧动（1）；等待几分钟，没再发出相磨响声（或较轻微响声）时，再逆时针缓调（1），至有比较长的相磨响声时，再停止拧动（1）。
重复以上动作2至3次（时间长短及重复次数视待磨刀片的缺损程度而定），一般到开始发出较完整的相磨声的当次为结束次数，或停机观察刀口锋圆度判断是否已磨好。
5、取刀：切断电源，顺时针拧动（1）将传动马达调离
合金刀较远位置，（拧松）及取下（4）小心将磨好的刀片拿出放好，向各机械部件注、擦防锈、润滑油，做好防尘、防潮工作，可延长机器的使用寿命。
注：磨刀时请勿用力突然向前拧动磨刀传动马
达或反复磨已磨好的刀片，以免过量损耗钻石
碗及刀片。
附图在下面。
磨边机操作手册
磨边机操作手册版本1.0目录第一章安全 (2)第二章技术 (6)第三章安装、包装及运输 (12)第四章机器介绍 (16)第五章调试与操作 (17)第六章保养 (24)第七章维修 (26)第八章机器的电气 (27)附录1.机器结构图 (29)2.电气原理图 (30)3.气压原理图 (46)第一章安全1．安全说明在进行机械的安装、运行、保养、检修之前，请务必熟读此说明书及其它所有外购配件的操作说明书；请在熟悉机器的有关知识、安全信息和注意事项之后使用。
2．定义安全是企业的财富，是人生的幸福。
遵守安全操作规程，防止重大事故与人身伤害。
3．操作安全操作本机器应仔细阅读产品说明书，须配备专职人员，经培训上岗；严禁非专职人员上岗操作。
开机前必须仔细检查机器的机械、电气、气动以及冷却系统是否正常，发现异常应立即停机报告专业检修人员，排除故障后开机。
经常检查磨轮安装、使用情况，及时上紧、更换磨轮；在放入玻璃前应调整好各设定参数与磨轮位置，并检查加工玻璃的厚度和宽度是否与设定值相符。
定期检查机械传动系统的润滑情况，及时更换润滑油，更换抛光液须清理水槽内的玻璃磨屑。
必须经常保持电气控制柜内的清洁、通风，严禁撞击电柜或在电柜内堆放杂物。
机器在工作时严禁打开电柜门和机器底座门，以免造成不良后果。
进入工作重地，应安全着装，配戴手套、眼镜、雨鞋和雨服，是操作本机器必须的工作。
在操作使用中应注意的安全事项：（1）、机内已有玻璃加工时，不能调节玻璃传送速度，如需调节，可暂停放入玻璃，待机内没有玻璃，方可调节到所需的速度。
（2）、第一次起动传动链，均必须在30秒后，才可放玻璃进行加工。
（3）、如果零位碰块松动后经紧固或重调零位，或机器使用较长时间有机械间隙累计误差时，须在自动状态下使机器自动回零校准一次，以消除间隙误差。
（4）、要经常检查水箱水位，当水位低于水泵可吸水水位时，应立即加水，以免损坏磨轮和玻璃。
（5）、用户应经常检查各润滑点的润滑，及时加油、脂，以保证机器的加工精度。
磨刀机安全操作规程1
二○○一年四月八日
磨刀机安全操作规程
安全操作规程是防止人身、设备事故发生，使生产顺利进行的必要措施。
凡本工种操作人员，必须严格遵守下列规定：一．操作者必须熟悉机器作用方法，参照该机器使用书，理解各部件用途和掌握调整技能。
二．机器应接地良好，确保操作安全。
三．根据待磨钢刀的刃口角度，调整好主电机钻石砂轮的磨削角度，盖上透明安全防护罩，钢刀磨好后必须关断电源方能取刀。
四．注意手轮逆时针（左旋）为进给，顺时针（右旋）为后退。
磨削进给不能用力过猛，每次进给量为0.1mm，使用中如砂轮头固定不够稳，除紧固相应螺丝外，还需检查燕尾导轨镶条的松紧。
五．保持机器清洁，工作完毕关电源。
二○○○年八月一日。
磨刀机作规范
产品加工过程中观察振动盘和下料轨道的物料是否卡料，如果卡料，要进行排除
4、清洗
接料框中的产品基本接满后（一大半个框子）将产品倒入清洗篮（确认篮内没有其他产品）中进行清洗
5、收集
将清洗好的产品按照.每2周对运行轨道进行加注黄油、润滑油
2.每2周对振动盘、下料轨道进行清洗擦拭
3.每月进行电气系统保险的检修。
安
全
要
求
1.操作时必须佩戴绝缘手套。
2.注意在设备运行过程中不能碰触砂轮、电机。
3.设备停机后，必须关闭电源开关
4.设备保养时，必须断电，确保人身安全
上岗
要求
1、有能力区分产品型号
操作员
磨刀工/机修
制订
审查
核准
×××公司
文件编号
版本/修订次数
A/0
文件标题
机器设备操作规范
分页数/总页数
1/1
制定日期
设备名称
自动磨齿机
使用部门
生产部
操
作
程
序
1、开机
开机前须检查线路。正常后方可开机。
2、调机
打开机器，设置好对刀参数，对好原点。
在振动盘中加入规定产品，开启振动盘开关。
打开水汞和砂轮电机
按下启动开关，试磨2-3个产品后测量尺寸、形状符合要求后才能生产。
研磨机使用说明书
研磨机使⽤说明书⽬录第⼀章⽤户须知 (2)1.1 安全使⽤须知 (2)1.2使⽤前准备 (2)1.3研磨液的安全使⽤ (2)第⼆章概述 (3)2.1结构及适⽤范围 (3)2.2设备各部件名称 (4)2.3研磨操作程序 (4)第三章研磨前的准备 (7)3.1研磨底盘的准备 (7)3.2研磨⽚的放置 (7)3.3设置压⼒参数 (7)3.4设置研磨时间 (8)第四章研磨 (9)4.1装夹插芯 (9)4.2去除粘结剂 (10)4.3调整尾纤悬挂臂 (10)4.4开启研磨机 (10)4.5粗磨（第⼀次研磨）及精磨1、2（第⼆、三次研磨） (10) 4.6抛光研磨（第四道研磨⼯序） (12)4.7检查研磨状况 (13)第五章研磨机的维护与保养 (13)第六章研磨机常见故障机原因 (15)第七章机器主要技术参数 (16)第⼋章光纤连接器规模⽣产中的研磨技术 (18)第⼀章⽤户须知1.1安全使⽤须知1.使⽤中不要远离机器，防⽌⽔分渗⼊，损坏机器；2.不要使研磨机遭受不适当的振动及不必要的撞击；3.不要⽤湿⼿触摸操作按扭或开关；4.应保证研磨机电源使⽤正确的电压及频率；5.应保证研磨机有充分的接地；6.使⽤中不要触摸旋转的部件；7.拆装研磨底盘或其它部件时，应确保切断电源。
1.2 使⽤前的准备1. 应仔细检查研磨机，确保研磨机的各部件齐全及状况正常。
2. 准备清洁⽤的合成薄纸；3．应有氯⼄烷；4. 准备超声波清洗机1台，⽤以清洗⼯件及夹具。
1.3 研磨液的安全使⽤1. 如不⼩⼼将研磨液粘上⽪肤或眼睛，应⽴即⽤⽔彻底的清洗；2. 应将研磨液使⽤处置于通风良好的地⽅；3. 如将研磨液粘上⾐物，应⽤⽔清理⼲净；4. 使⽤完毕后，应将研磨液保存在0℃～50 ℃的环境下。
第⼆章概述2.1 结构及适⽤范围结构⽰意图：适⽤范围OFL-12A型研磨机能研磨以下的材料及规格：序号材料规格备注1 ZrO2陶瓷插芯ф2.5㎜，ф2.0㎜，фPC/APC组装和⾮组装均可1.25㎜2 ⽯英⽑细管ф1.8㎜3 G- lens,C-lens ф1.8㎜平⾯.斜⾯和球⾯均可4 不锈钢、钛合⾦ф3.0㎜，ф2.5㎜5 树脂材料MT-RJ,MPO,MPT等备注：⽤户应使⽤OFL-12A型研磨机所指定使⽤的研磨⽚及研磨液，如⽤户使⽤⾮指定的研磨⽚及研磨液，我们⽆法保证研磨机的研磨质量达到所需的要求。
