柱上高压真空开关zw32-10kv-35kv型号参数-选型手册
ZW32真空断路器使用说明书
1. 概述ZW32-12 系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
3.3 如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数4.3 CTB弹簧操动机构主要技术参数4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。
操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
ZW户外高压真空断路器技术要求及技术参数

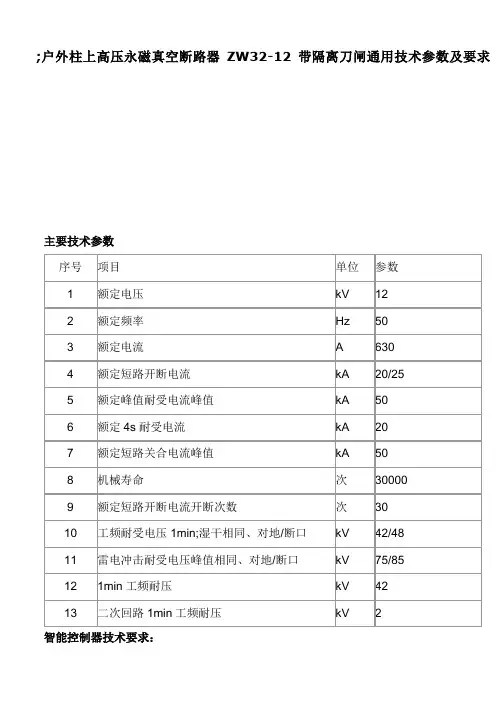

;户外柱上高压永磁真空断路器ZW32-12带隔离刀闸通用技术参数及要求主要技术参数
智能控制器技术要求：
1、集成控制、监视、信号、测量、事件记录、故障判断、保护等多种功能;执行和操作机构简单..
2、操作面板配有LED指示;直观反映设备运行信息以及各保护动作状态；
操作面板配有合、分闸操作按键;手动复归按键;方便操作开关合分；
操作面板配有液晶以及功能按键;可方便修改各保护定值;并查看各种状态和测量值.. 3、完善的保护功能
电流速断保护
限时电流速断保护
定时限过流保护
反时限保护段
自动重合闸保护重合闸闭锁;重合闸后加速;多达三次重合闸
手合加速段保护
冷负荷启动保护：防励磁涌流保护
零序电流保护
配备备用电源;两组电源开关、一组电池激活按钮、一组电源插座盘
4、具有外部跳闸功能用于磁卡表控制
5、配备遥控器
其他技术要求：
1、开关控制器等全部使用不锈钢外壳;全部符合国家及行业技术规范
2、12-15米杆通用开关L63*6单杆安装架构、控制器安装架构
3、操作灵活、方便：电动储能;电动分合;同时具有手动储能;手动分合;并能近距离或远距离操作..
4、10米控制电缆;航空插头
5、带高压刀闸：10kV;1250A
6、带PT电源..。
10KV柱上真空断路器技术规范书
10kV 柱上真空断路器技术规范书单位：批准：审核：编制：年月1. 总则2. 引用标准3. 使用条件4. 技术参数5. 技术要求6. 附属设备技术参数及要求7. 质量保证及试验（监造）8. 供货商应提供的供货范围和技术文件9. 包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本技术规范书适用于10KV 线路户外柱上交流真空断路器，型号为ZW □—12/630 — ( 20〜25kA )带隔离刀闸，它提出了断路器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和相关标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 未尽事宜, 由买卖双方协商确定。
2 引用标准GB3ll.1 《高压输变电设备的绝缘配合》GBll022 《高压开关设备通用技术条件》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB3906 《3〜35KV 交流金属封闭开关设备》SD/T318 《高压开关柜闭锁装置技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》DL/T486 《交流高压隔离开关和接地开关订货技术条件》DL/T615 交流高压断路器参数选用导则》DL/T403《12Kv 〜40.5kV 高压真空断路器订货技术条件》3 、 使用条件安装场所： 户外 海拔高度 : 1000 米 最高温度： 40 C 最低温度：-40 C最大日平均温差：25 °C8度水平加速度不大于 0.2m/S 2 垂直加速度不大于 0.25m/S 24 、 技术参数 4.1 主要技术参数名称 单位 数据额定电压 kV 12额定电流 A 630额定频率Hz 501min 工频耐压（干试 / 湿试）kV42( 断口 49 ）/30污秽等级 ：4级空气相对湿度： 日平均相对湿度不大于 95 ％ 月平均相对湿度不大于 90 ％地震裂雷电冲击耐压（峰值）kV75( 断口85 ）额定短路开断电流HZ20额定峰值耐受电流kA50DL/T615 交流高压断路器参数选用导则》4S额定短时耐受电流kA20额定短路关合电流（峰值）kA50额定操作顺序分-0.3s-合分-180s-合分机械寿命次10000额定短路电流开断次数次30额定操作电压V220 （DC, AC）辅助回路额定电压V220（DC，AC）过电流脱扣器额定电流A5电流互感器变比A200/5，400/5，600/5 （保护级：3级，测量级：0.5级）操作方式弹簧操作（手动/电动）二次回路1min工频耐压kV 24.2断路器调整后达到的技术数据名称单位数据触头开距mm10 ±1触头超行程mm 2 ±0.5分闸速度m/s 1 ±0.3合闸速度m/s0.6 ±0.2触头合闸弹跳时间ms< 2相间中心距mm340 ±1.5三相分合闸不同期性ms< 2各相导电回路电阻卩Q< 60分闸时间ms < 45动触头允许磨损累计厚度mm 34.3操动机构主要技术数据5、技术要求5.1真空断路器的外壳应为不锈钢外壳。
10-35KV户内高压真空断路器订货技术条件
中华人民共和国行业标准10～35kV户内高压真空断路器DL 403—91订货技术条件中华人民共和国能源部1991-03-06 批准1991-08-01实施1 适用范围1.1 适用范围本订货技术条件适用于额定电压为10～35kV，频率为50Hz的三相和单户内高压真空断路器(以下简称真空断路器)及其配用的真空开关管(简称开关管，又称灭弧室)。
该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。
1.2 引用的标准真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订货技术条件》外，还应符合本技术条件的规定。
其基本试验要求和方法尚应满足下列标准的规定：GB3309《高压开关设备常温下的机械试验》；GB311.1《高压输变电设备的绝缘配合》；GB11022《高压开关设备通用技术条件》；GB763《交流高压电器在长期工作时的发热》；GB2421～2424《电工电子产品基本环境试验规程》；GB2706《交流高压电器动、热稳定试验方法》。
1.3 使用环境条件1.3.1 户内周围空气温度：+40～-15℃；+40～-25℃。
注：允许-35℃时储运。
1.3.2 海拔：1000m及以下地区；1000～3000m地区；3000m以上个别考虑。
1.3.3 湿度：相对湿度每日平均不大于95%；最湿月湿度月平均不大于90%。
1.3.4 产品应使用在无滴水、水灾、爆炸危险、化学腐蚀性气体及剧烈震动的场所。
1.3.5 超出本技术条件的要求，由用户和制造厂协定。
2 额定参数2.1 额定电压产品的额定电压及相应的最高电压见表1。
2.2 额定绝缘水平额定绝缘水平见表2。
2.3 额定电流表1 kV表2 kV额定电流由下列数值中选取：200、400、630、1000、1250、1600、2000、2500、3150、4000A。
2.4 额定短路开断电流额定短路开断电流由下列数值中选取：3.15、6.3、8、12.5、16、20、25、31.5、40、50、63kA。
ZW32系列高压真空断路器说明书介绍
ZW32 系列高压真空断路器说明书产品归纳产品型号及名称ZW32-12型户外高压真空断路器主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流 50Hz、额定电压 12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。
断路器可配置重合控制器能鉴别电流特点并实现多次自动重合闸或永久故障的隔断；自备 PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子 PT供给电源并可达成过流延时、涌流延时、短路速断的三段复合保护。
功能特点可配用弹簧操动机构，拥有开断关合负荷电流、过载电流及短路电流等基本功能，是 ZW32-12系列的基本型。
断路器与隔走开关配合使用可组成拥有明显断口的“组合断路器”（以下简称“组合断路器”）。
在隔走开关上可供用户选择使用硅橡胶绝缘护套，该护套拥有防雨雪风沙、抗污秽腐化的特点，可有效防备隔走开关的冰冻和氧化。
断路器能够加装避雷器，避雷器可依照用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其拥有躲涌流和过流速断的功能；断路器可加装 2～3 个测量或计量互感器。
可配重合控制器组成重合器型智能断路器。
基本型与重合控制器配合适用于易取电源的场合， PT 型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统除掉瞬时故障，自动恢复供电，也可隔断永久故障，实现配网自动化。
使断路器具备 1～3 次重合闸功能，且重合器参数能够整定。
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数能够连续整定；智能断路器具备小电流接地保护功能，且参数能够连续整定；智能断路器既能够实现有线远方控制，也可在杆下无线遥控。
可配有电压互感器，电压互感器从线路高压侧取电，可依照需要供给给自己或其他控制设备 220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网络的监控和故障的自动隔断；该断路器（计量型）可输出级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。
10KV线路杆上开关真空断路器柱上看门狗zw32-12真空断路器看门狗
10KV线路开关真空断路器柱上看门狗zw32-12真空断路器看门狗陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
产品概述1.1、适用范围分界开关控制器（FTU）是我公司自主研发的一款新型产品。
35kv真空断路器参数
35kv真空断路器参数35KV真空断路器是一种高压电力设备，主要用于交流35KV至40.5KV的供电系统中，用于保护和控制电力设备，防止电力事故的发生，为电力系统的平稳运行提供有效的保障。
一、系统电压等级35KV真空断路器的额定系统电压等级一般为35KV，中性点接地。
二、额定电流35KV真空断路器的额定电流一般为630A，1250A或1600A，根据实际应用情况选用。
三、额定频率35KV真空断路器的额定频率为50HZ或60HZ，电力系统工频为50HZ，如果设计到其他领域的使用，可以根据实际需要选用对应频率的设备。
四、额定短路开断电流和短路关合电流35KV真空断路器的额定短路开断电流和短路关合电流是在额定系统电压下，该断路器在标准短路条件下所能承受的最大电流。
根据电力系统的需要，常见的额定短路开断电流和短路关合电流有20KA、31.5KA、50KA等，也可以根据实际应用情况而定。
五、额定耐压能力35KV真空断路器的额定耐压能力是在额定系统电压下，该断路器在符合标准的测试条件下所能承受的额定电压。
通常采用内、外爬纹和耐压试验等多项检测，以确保其安全可靠。
六、使用环境条件35KV真空断路器主要使用在交流35KV至40.5KV的电力系统中，温度一般在-30℃至+40℃之间，海拔高度不超过1000m，相对湿度不超过95%。
七、防护等级35KV真空断路器的防护等级一般为IP4X，保护等级越高，设备的密封性越好，更能够保证设备的安全性。
总之，35KV真空断路器的参数是非常重要的，它是电力系统的一种保障措施，保证电力设施的安全运行，未来随着技术的不断进步，35KV真空断路器相关参数也将不断创新和发展。
ZW32高压断路器使用说明书
50
8
额定峰值耐受电流
50
9
额定短路耐受电流
20
10
额定短路持续时间
s
4
11
分闸时间 (分励脱扣}
最高操作电压
ms
15~50
额定操作电压
最低操作电压
30~60
12
合闸时间
ms
25~6 0
13
全开断时间
≤100
14
燃弧时间
≤20
15
机械寿命
次
10000
16
储能电机额定输入功率
W
40
17
额定电压下储能时间
ZW32-12户外高压真空断路器
概述
ZW32-12型户外高压真空断路器用于交流50Hz，电压10~12KV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能，满足控制、测量要求，还可实现远方控制、监视等。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网中频繁操作场所。
户外高压真空自动重合器(以下简称重合器)是由真空断路器和重合器控制器配置而成的新型重合器。微机保护功能具有速断、延时速断、过流三段式保护功能，灵活整定，定时限的快慢特性。用户可设置保护定时和延时。备用保护值自动切换功能。冷负荷自动延时功能，重合闸功能最多可设定3次重合闸，自由选择重合次数和不同重合闸间隔。
产品集测量、控制、监测、通讯、运动等多种功能一体，具有高度集成、灵活配置、友好人机界面的特点，适用于简单或复杂配电系统，无需后台即可实现配电网自动化的基本功能，也可作为有后台系统的配电网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。
可适用于城农网10KV线路的新建与改造，油田、矿山10KV配电线路，工矿企业10KV开闭和自动化铁路10kV干线等。
10kV柱上真空断路器技术规范书议
2018年临武分公司10kV 及以下工程10kV柱上真空断路器专用技术规范校对：编制：设计单位：中国电建集团海南电力设计研究院有限公司2018年07月供货一览表序号货物名称单组型号规格单位数量备注110kV真空柱上断路器，630A，手动/电动操作机构1、10kV真空柱上断路器，630A，手动/电动弹簧操作机构交直流220V配置ABC三相可调电流互感器变比200-400-60010p10，零序电流三相合成。
组2、单/双侧隔离开关1套（根据需要选择是否配备）3、单相电压互感器10/0.1/0.222台4、电动控制箱1台，具备检测线路三相电流Ia、Ib、Ic，合成零序电流Io、两个线电压Uab、Ucb，具备过流、速断保护功能，零序保护功能、双电源自动切换功能。
目录1总则42工作范围 42.1范围和界限42.2服务范围53应遵循的主要标准54使用条件 64.1正常使用条件64.2特殊使用条件要求74.3系统条件要求75技术要求 75.1基本参数75.2设计与结构要求105.3专业接口要求136试验156.1型式试验156.2出厂试验156.3现场验收试验167产品对环境的影响168企业VI标识169技术文件要求1610监造、包装、运输、安装及质量保证17 10.1监造1710.2包装和运输1710.3安装指导1710.4质量保证171总则1.1本设备技术规范书适用于10kV柱上真空断路器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术文件文件提出的是最低限度的技术要求。
凡本技术文件文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果投标人没有以书面形式对本技术文件文件的条文提出异议，则意味着投标人提供的设备完全符合本技术文件文件的要求。
ZW32智能户外柱上断路器讲解
谢谢大家！
kV
12
3
额定短路开断电流
kA
20
4
额定短路持续时间
S
4
5
额定短路关合电流
kA
50
6
额定短路开断次数
次
30
7
机械寿命
次
>10000
8
额定操作顺序
O-0.3S-CO-180S-CO
9
工频耐受电压（对地、断口）
kV
42／48
10 雷电耐受冲击电流（对地、断口）
பைடு நூலகம்
kV
75／85
11
外壳防护等级
--
IP54-特殊定做
操作开关等的过电压冲击 。
单相电源互感器：干式硅橡胶结构，10/√3/0.22/0.1/√3 ，负载500VA 时为220V,3000VA/1秒钟,作为开关电源变压器用,测量绕组三容量 20VA， 0.5级，100V。
三相零序一体式电源电压互感器：户外干式硅橡胶结构，
10/√3/0.22/0.1/√3/100，负载500VA时为220V,3000VA/1秒钟,作为开关电 源变压器用,测量绕组三容量 60VA，0.5级，开口三角输出电压100V，带 内置式熔断器。
★ 断路器可装设二相或三相干式电流互感器，供电流自动脱扣保护和测 量，电流互感器安装于断路器出线端，采用插拔结构，维护方便。
★ 一体式零序电流互感器，零序电流互感器为我公司自主研发，并具有 专利技术，一体式零序电流互感器提高了继电保护动作可靠性，解决 了支柱式断路器不能安装零序电流互感器难题。
★ 断路器可根据用户需要，在断路器进线侧安装三相联动隔离开关，在 隔离开关分闸状态下有明显的可见断口，并具备与断路器本体之间的 防误连锁，维护方便，安全可靠。
10kV架空线路柱上隔离开关、真空断路器技术规范
一、柱上隔离开关（1）额定频率：50Hz。
（2）额定电压：12kV。
（3）额定电流：630A。
（4）绝缘水平：见下表。
柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。
2）最大风速：30m/s。
3）环境相对湿度：日平均值95%；月平均值90%。
4）地震烈度：8度。
5）污秽等级：3级。
（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。
2）安装地点：户外。
3）安装方式：柱上垂直。
（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。
2）噪声：户外不大于55dB。
3）操动机构。
形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。
4）辅助回路。
辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。
辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。
采用阻燃端子，留有15%备用端子排。
5）一次端子。
断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。
断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。
6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。
7）接地。
每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。
8）寿命。
机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。
宁夏天净元光电力设计有限公司9）每台断路器配有位置指示器。
合闸为红色；分闸为绿色。
10）所有支架按工程需要要进行热镀锌的防腐处理。
11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。
ZW32真空断路器说明书
ZW32-12/630(1250)-20(25)户外交流高压真空断路器安装使用说明书(使用前必须仔细阅读说明书)第一章户外交流高压真空断路器1.1 产品概述ZW32-12型户外真空断路器是额定电压12kV的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。
也可用于其它类似场所，还可用为城市区12kV级电网的分段开关。
还可与配网自动化装置组成户外真空重合器、分段器，智能型控制设备。
ZW32-12型户外真空断路器采用密封结构设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；整体成型套管，可保证良好的气密性。
可配置隔离刀闸，具备明显断开点，维护方便、安全。
本产品符合以下标准及规范：GB1984 《交流高压断路器》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》DL/T593 《高压开关设备的共用订货技术条件》DL/T402 《交流高压断路器订货技术条件》1.2 型号含义例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。
1.3 工作条件本产品适用于以下工作条件：a、周围空气温度：-40℃~+85℃；B、海拨高度：不超过2500m；c、相对湿度：日平均不大于95%，月平均不大于90%；d、风压：不超过700Pa（相当于风速34m/s）；e、空气污秽程度：按GB5582规定为IV级；F、地震烈度：不超过8度。
1.4 附加其它装置后主要性能1.4.1 可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具有可靠的机构联锁，具有防误操作功能。
1.4.2 可加装外置电子PT，使断路器具有操作电源和具有防涌流，过流保护，就近遥控控制功能。
1.4.3 可加装避雷器，避雷器可根据用户需要装于电源侧或负荷侧。
zw32断路器技术参数
ZW32-12/630-12.5ZW32-12/630-20ZW32-12/T630-12.5ZW32-12/T630-20ZW32-12G/630-12.5ZW32-12G/630-20ZW32-12G/T630-12.5ZW32-12G/T630-20ZW32-12/1250-20ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。
可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。
根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。
采用高压电压互感器结构外置，一体安装均可。
ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电压12kv的户外高压开关设备。
适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。
zw32-12G断路器隔离开关组合电器是由zw32断路器隔离开关两大部分组成。
(1)海拔高度不高于1000m(2)环境温度上限+40℃、下限-30℃(3)风压不超过700Pa(相当于风速34m/s)(4)无经常性的剧烈震动(5)防污秽等级Ⅲ级若有特殊使用条件，请申明协商特殊处理。
•主要技术参数名称单位 ZW32-12(G)/1250-20 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20额定电压 kV 12额定电流 A1250 630 630额定短路开断电流 kA 20 16 20额定短中关合电流（峰值） 31.5 40 50额定峰值耐受电流 31.5 40 50额定短时耐受电流 20 16 20额定短路持续时间 S 4额定绝缘水平雷电冲击耐受电压（峰值） kV 相间、对地75，断口851min工频耐受电压相间、对地42，断口48额定操作顺序分 -0.3s- 合 -180s- 合分（电动机构）额定短路电流开断次数次 30机械寿命 10000额定操作电压（分合线圈） v DC220,100, AC220动静头允许磨损累计厚度 mm 3过电流脱扣器额定电流 A 5电流互感器电流比 200/5 400/5 600/5（可根据客户情况调整）触头开距 mm 9±1触头超程 2±0.5平均分闸速度 m/s 1.2±0.3平均合闸速度 0.6±0.2分闸时间 ms 30-60合闸时间 20-40合闸弹跳时间≤20三相分合闸同期性≤2每相回路直流电阻μΩ ≤80储能电机额定电压 V -220额定功率 W 200储能时间S ≤8LW3G-12系列SF6断路器详细说明：主要功能特点：本产品具有结构简单、灭弧和绝缘性能优良、操作功小、额定参数高、电寿命和不检修周期长（20年）等显著优点：1、开关箱体采用不锈钢制造，达到了永久使用的耐腐要求；2、装设高气压泄压装置，即使发生内部故障，也不会因为箱体内气体压力突然升高而将箱体损坏；3、装设低气压闭锁报警装置，预防断路器在过低的气压下开断短路电流发生故障,提高开关运行的可靠性；4、除了端子进出线，还增加了绝缘电缆进出线，有效地避免因外来因素而引发的进出线端子相间短路故障；5、除了陶瓷套管外，还可以提供多种方案，包括有机绝缘子套管,彻底杜绝因外力和雷电造成的瓷瓶破裂和因瓷质因素造成的开裂。
10-35KV户内高压真空断路器订货技术条件
中华人民共和国行业标准10～35kV户内高压真空断路器DL 403—91订货技术条件中华人民共和国能源部1991-03-06 批准1991-08-01实施1 适用范围1.1 适用范围本订货技术条件适用于额定电压为10～35kV，频率为50Hz的三相和单户内高压真空断路器(以下简称真空断路器)及其配用的真空开关管(简称开关管，又称灭弧室)。
该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。
1.2 引用的标准真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订货技术条件》外，还应符合本技术条件的规定。
其基本试验要求和方法尚应满足下列标准的规定：GB3309《高压开关设备常温下的机械试验》；GB311.1《高压输变电设备的绝缘配合》；GB11022《高压开关设备通用技术条件》；GB763《交流高压电器在长期工作时的发热》；GB2421～2424《电工电子产品基本环境试验规程》；GB2706《交流高压电器动、热稳定试验方法》。
1.3 使用环境条件1.3.1 户内周围空气温度：+40～-15℃；+40～-25℃。
注：允许-35℃时储运。
1.3.2 海拔：1000m及以下地区；1000～3000m地区；3000m以上个别考虑。
1.3.3 湿度：相对湿度每日平均不大于95%；最湿月湿度月平均不大于90%。
1.3.4 产品应使用在无滴水、水灾、爆炸危险、化学腐蚀性气体及剧烈震动的场所。
1.3.5 超出本技术条件的要求，由用户和制造厂协定。
2 额定参数2.1 额定电压产品的额定电压及相应的最高电压见表1。
2.2 额定绝缘水平额定绝缘水平见表2。
2.3 额定电流表1 kV表2 kV额定电流由下列数值中选取：200、400、630、1000、1250、1600、2000、2500、3150、4000A。
2.4 额定短路开断电流额定短路开断电流由下列数值中选取：3.15、6.3、8、12.5、16、20、25、31.5、40、50、63kA。
10kv真空断路器型号、参数、选型
知道了国内生产真空断路器的厂家，再去看看真空断路器的相关知识：
1、怎样选择高质量的真空断路器有什么方法？
2、zw32型真空断路器zw是什么意思？
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是经贸委城乡电网建设、改造所需设备的生产企业，坚持走高新技术之路，坚持高新技术产品的研发电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
10kV真空断路器技术全参数
❷高压真空断路器ZN12-12型户内高压真空断路器ZN12-40.5型户内高压真空断路器ZN65-12型户内高压真空断路器VS1-12型户内高压真空断路器ZN28-12型户内高压真空断路器ZN28A-12型户内高压真空断路器ZW32-12型户外高压真空断路器ZN12-12户内高压真空断路器一、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便,适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
二、使用环境条件海拔高度：低于1000s环境温度：最高+40C,最低-25C。
相对湿度：日平均不大于95%月平均不大于90%地震烈度：低于8°。
无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。
三、技术参数分闸速度指触头刚分6mm寸的平均速度采用小型化纵磁场灭弧室每相回路电阻V40R Q注：图中尺寸b2000A 及以上为360,2000A 以下为350;2000A 及以上，上下出线端孔为4-M12,1600A 及以下，上下出线端孔为2-M12。
()内的尺寸为40、50kA 产品尺寸。
4MYi-四、产品外形及安装尺寸的0百一至n二A 向机械联锁孔位置户内高压真空断路器一、概述ZN12-40.5型真空断路器为额定电压40.5kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。
本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。
本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便,适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
10kv户外柱上高压真空断路器型号选型技术参数
10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。
ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。
可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。
使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。
断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱上高压真空开关zw32-10kv-35kv型号参数-选型手册
陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业
从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电
器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进
的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合
作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
ZW32-12型真空断路器带控制器（看门狗)的分界真空开关用在10kV架空配电线路T接的用
户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时
限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。
如果故障性质是
永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配
电网中常见的波及事故，对社会将造成恶劣影响。
用户分界开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责
任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。
确保非故障用户的
用电安全。
ZW32真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。
可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增
加了可见隔离断口，并具有可靠的联锁操作。
根据用户要求，可与相应的控制器配合组成交
流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。
采
用高压电压互感器结构外置，一体安装均可。
ZW32-12G/1250-20，ZW32-12系列柱式户外高压真空断路器是三相交流50hz、额定电
压12kv的户外高压开关设备。
适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。
zw32-12G断路器隔离开关组合电器是由zw32断
路器隔离开关两大部分组成。
智能型断路器自备电源可就近遥控操纵备有CTPT接口可满意遥测要求. 断路器有灭弧装置，故断路器可以或许带负荷操纵，不但能操纵负荷电流，还能操纵妨碍（短路）电流；断
路器有精良的封装情势，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。
断
绝开关没有灭弧装置，固然规程规定其可以操纵于负荷电流小于5A的场合，但其总体属于
不能带负荷操纵；但断绝开关布局简单，从表面上能一眼看出其运行状态，查验时有显着断
开点。
断路器在利用中简称为“开关”，断绝开关在利用中简称为“刀闸”，二者常连合利用。
线路掩护设置相对简单变电站10 kV倾轧线路掩护一样平常只设置过流、速断、重合闸
掩护，在小电阻接地体系中再设置两段零序掩护。
因此，为包管继电掩护的选择性和灵敏性，就必须使整条线路都处在掩护范畴之内，要求线路末了妨碍时，掩护应有充足的灵敏度。
如许，就会由于一处妨碍造玉成线停电，并且线路上下级掩护呈蹊径性相互共同，在线路末了
已经没有掩护级差时间，只能失去选择性妨碍掉闸而致使全线掉闸。
