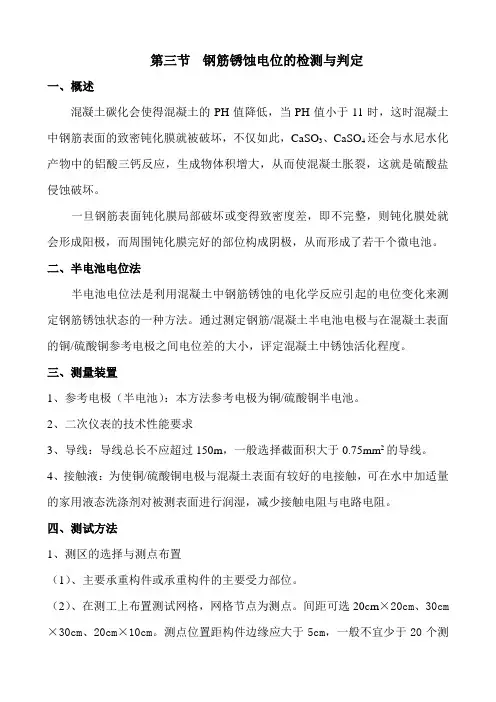

第三节钢筋锈蚀电位的检测与判定一、概述混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO3、CaSO4还会与水尼水化产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。
一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。
二、半电池电位法半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。
通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。
三、测量装置1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。
2、二次仪表的技术性能要求3、导线：导线总长不应超过150m，一般选择截面积大于0.75mm2的导线。
4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。
四、测试方法1、测区的选择与测点布置（1）、主要承重构件或承重构件的主要受力部位。
（2）、在测工上布置测试网格，网格节点为测点。
间距可选20cm×20cm、30cm ×30cm、20cm×10cm。
测点位置距构件边缘应大于5cm，一般不宜少于20个测点。
（3）、当一个测区存在相邻点的读数超过150mV时，通常应减小测点的间距。
（4）、测区应统一编号。
2、混凝土表面处理用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并用接触液将表面润湿。
3、二次仪表与钢筋的电连接（1）、铜/硫酸铜电极接二次仪表的正输入端；钢筋接负输入端。
（2）、局部打开混凝土或选择裸露的钢筋，在钢筋上钻一小孔并拧上自攻螺钉，用加压型鳄鱼夹夹住并润湿，确保有良好的电连接。
（3）、铜/硫酸铜参考电极与测点的接触。
钢筋进场检验中的锈蚀与腐蚀检测技术要点
钢筋进场检验中的锈蚀与腐蚀检测技术要点钢筋是建筑中广泛使用的一种重要材料，它承担着结构的主要载荷。
然而，在建筑使用过程中，钢筋会暴露在各种气候和环境条件下，长期的使用和暴露可能导致钢筋出现锈蚀和腐蚀现象。
为了确保建筑结构的安全性和可靠性，钢筋的进场检验中锈蚀与腐蚀检测是至关重要的一环。
本文将介绍钢筋进场检验中的锈蚀与腐蚀检测技术要点。
1. 目测检查目测检查是最基本也是最常用的一种方法。
在钢筋进场检验时，检查人员应仔细观察钢筋表面是否存在明显的锈蚀或腐蚀迹象。
特别需要注意的是，检查人员应对连接部位、切割面和钢筋悬挑部位进行更加细致的观察，因为这些位置更容易受到腐蚀的影响。
同时，还应检查钢筋表面是否有明显的凹陷、裂纹或局部变形，这些也可能是锈蚀和腐蚀的迹象。
2. 金属探伤检测技术金属探伤技术是一种利用声波、磁场或电磁波等原理来检测钢筋表面缺陷的方法。
在钢筋进场检验中，可采用超声波探伤技术来检测钢筋的锈蚀和腐蚀情况。
超声波探伤仪器通过发射超声波并接收回波的方式来检测钢筋表面和内部的缺陷。
钢筋表面的锈蚀和腐蚀会引起声波的反射和散射，从而可以通过检测回波的信号判断钢筋的质量状况。
3. 电化学腐蚀检测技术电化学腐蚀检测技术是一种通过测量钢筋表面的电位差异和电流来判断钢筋是否存在锈蚀和腐蚀的方法。
该技术基于钢筋在腐蚀环境中自发产生的电化学反应原理，通过将钢筋作为阳极、参比电极和工作电极进行测量，可以获得钢筋的腐蚀电位和腐蚀电流。
根据测量结果，可以判断钢筋的腐蚀程度和腐蚀速率，以及钢筋的耐久性状态。
4. 磁粉探伤技术磁粉探伤技术是一种利用磁粉和磁场来检测钢筋表面开裂和腐蚀的方法。
在进行磁粉探伤时，先在钢筋表面喷洒一层磁粉，然后施加磁场使磁粉在表面形成磁化图案。
如果钢筋表面存在开裂或腐蚀，则磁场会产生变化，使磁粉在开裂或腐蚀部位集聚，形成可见的磁化图案。
通过观察磁化图案的形状和密度，可以判断钢筋的腐蚀程度和腐蚀区域的位置。
钢筋锈蚀电位的检测与判定要点
第三节钢筋锈蚀电位的检测与判定一、概述混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO3、CaSO4还会与水尼水化产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。
一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。
二、半电池电位法半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。
通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。
三、测量装置1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。
2、二次仪表的技术性能要求3、导线：导线总长不应超过150m，一般选择截面积大于0.75mm2的导线。
4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。
四、测试方法1、测区的选择与测点布置（1）、主要承重构件或承重构件的主要受力部位。
（2）、在测工上布置测试网格，网格节点为测点。
间距可选20cm×20cm、30cm ×30cm、20cm×10cm。
测点位置距构件边缘应大于5cm，一般不宜少于20个测点。
（3）、当一个测区内存在相邻点的读数超过150mV时，通常应减小测点的间距。
（4）、测区应统一编号。
2、混凝土表面处理用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并用接触液将表面润湿。
3、二次仪表与钢筋的电连接（1）、铜/硫酸铜电极接二次仪表的正输入端；钢筋接负输入端。
（2）、局部打开混凝土或选择裸露的钢筋，在钢筋上钻一小孔并拧上自攻螺钉，用加压型鳄鱼夹夹住并润湿，确保有良好的电连接。
（3）、铜/硫酸铜参考电极与测点的接触。
钢筋锈蚀电位的检测与判定要点

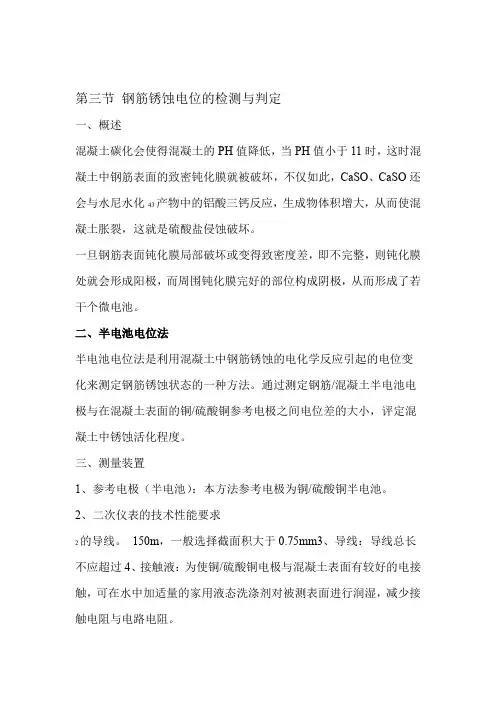

第三节钢筋锈蚀电位的检测与判定一、概述混凝土碳化会使得混凝土的PH值降低，当PH值小于11时，这时混凝土中钢筋表面的致密钝化膜就被破坏，不仅如此，CaSO、CaSO还会与水尼水化43产物中的铝酸三钙反应，生成物体积增大，从而使混凝土胀裂，这就是硫酸盐侵蚀破坏。

一旦钢筋表面钝化膜局部破坏或变得致密度差，即不完整，则钝化膜处就会形成阳极，而周围钝化膜完好的部位构成阴极，从而形成了若干个微电池。
二、半电池电位法半电池电位法是利用混凝土中钢筋锈蚀的电化学反应引起的电位变化来测定钢筋锈蚀状态的一种方法。
通过测定钢筋/混凝土半电池电极与在混凝土表面的铜/硫酸铜参考电极之间电位差的大小，评定混凝土中锈蚀活化程度。
三、测量装置1、参考电极（半电池）：本方法参考电极为铜/硫酸铜半电池。
2、二次仪表的技术性能要求2的导线。
150m，一般选择截面积大于0.75mm3、导线：导线总长不应超过4、接触液：为使铜/硫酸铜电极与混凝土表面有较好的电接触，可在水中加适量的家用液态洗涤剂对被测表面进行润湿，减少接触电阻与电路电阻。
四、测试方法1、测区的选择与测点布置（1）、主要承重构件或承重构件的主要受力部位。
（2）、在测工上布置测试网格，网格节点为测点。
间距可选20cm×20cm、30cm个测20，一般不宜少于5cm。
测点位置距构件边缘应大于10cm×20cm、30cm×．点。
（3）、当一个测区内存在相邻点的读数超过150mV时，通常应减小测点的间距。
（4）、测区应统一编号。
2、混凝土表面处理用钢丝刷、砂纸打磨测区混凝土表面，去除涂料、浮浆、污迹、尘土等，并用接触液将表面润湿。
3、二次仪表与钢筋的电连接（1）、铜/硫酸铜电极接二次仪表的正输入端；钢筋接负输入端。
（2）、局部打开混凝土或选择裸露的钢筋，在钢筋上钻一小孔并拧上自攻螺钉，用加压型鳄鱼夹夹住并润湿，确保有良好的电连接。
（3）、铜/硫酸铜参考电极与测点的接触。
