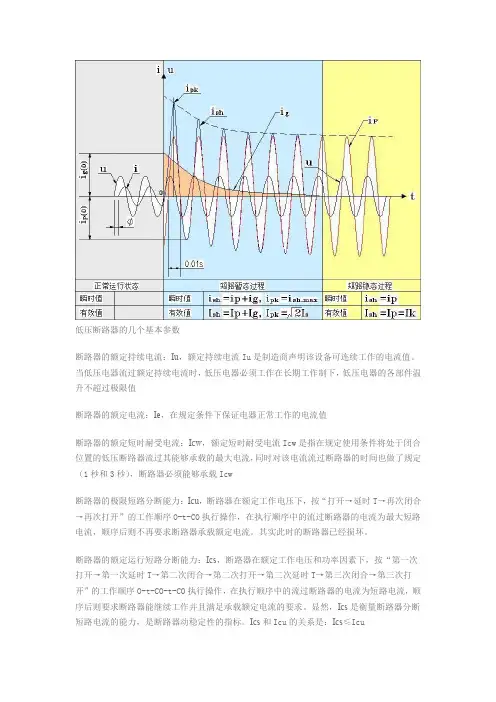

低压断路器的几个基本参数断路器的额定持续电流:Iu,额定持续电流Iu是制造商声明该设备可连续工作的电流值。

当低压电器流过额定持续电流时,低压电器必须工作在长期工作制下,低压电器的各部件温升不超过极限值断路器的额定电流:Ie,在规定条件下保证电器正常工作的电流值断路器的额定短时耐受电流:Icw,额定短时耐受电流Icw是指在规定使用条件将处于闭合位置的低压断路器流过其能够承载的最大电流,同时对该电流流过断路器的时间也做了规定(1秒和3秒),断路器必须能够承载Icw断路器的极限短路分断能力:Icu,断路器在额定工作电压下,按“打开→延时T→再次闭合→再次打开”的工作顺序O-t-CO执行操作,在执行顺序中的流过断路器的电流为最大短路电流,顺序后则不再要求断路器承载额定电流。

其实此时的断路器已经损坏。

断路器的额定运行短路分断能力:Ics,断路器在额定工作电压和功率因素下,按“第一次打开→第一次延时T→第二次闭合→第二次打开→第二次延时T→第三次闭合→第三次打开”的工作顺序O-t-CO-t-CO执行操作,在执行顺序中的流过断路器的电流为短路电流,顺序后则要求断路器能继续工作并且满足承载额定电流的要求。

显然,Ics是衡量断路器分断短路电流的能力,是断路器动稳定性的指标。

Ics和Icu的关系是:Ics≤Icu断路器的额定短路接通能力:Icm,断路器在额定工作电压、额定频率和规定的功率因数下能够接通的短路电流。

未完待续问题描述我们的问题是:在断路器的样本中已经指明只要断路器的极限短路分断能力Icu满足Icu>I k,则此断路器就能分断该电力变压器的短路电流。

可是:变压器产生的ipk怎么办呢?难道它不会影响到断路器的分断能力吗?4)Icm开始起作用了额定短路接通能力Icm是断路器的重要技术指标,它的值约为Icu的2.0~2.2倍,所以尽管冲击短路电流峰值ipk是如此之大,但只要在足够短的时间内通过断路器,那么对断路器也就不会产生什么影响。
