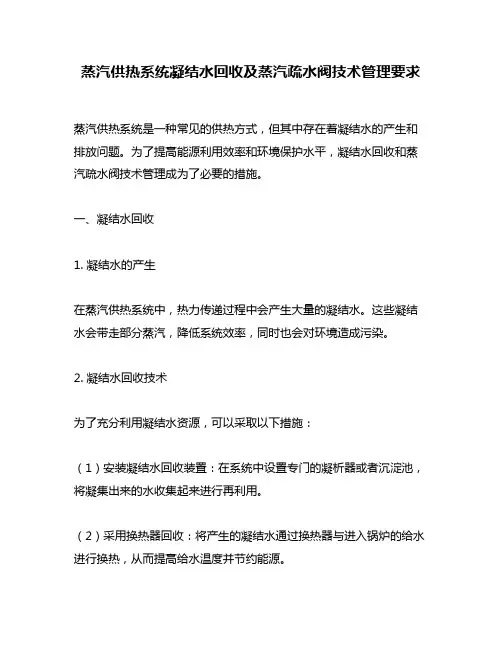

蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求

蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求蒸汽供热系统是一种常见的供热方式,但其中存在着凝结水的产生和排放问题。
为了提高能源利用效率和环境保护水平,凝结水回收和蒸汽疏水阀技术管理成为了必要的措施。
一、凝结水回收1. 凝结水的产生在蒸汽供热系统中,热力传递过程中会产生大量的凝结水。
这些凝结水会带走部分蒸汽,降低系统效率,同时也会对环境造成污染。
2. 凝结水回收技术为了充分利用凝结水资源,可以采取以下措施:(1)安装凝结水回收装置:在系统中设置专门的凝析器或者沉淀池,将凝集出来的水收集起来进行再利用。
(2)采用换热器回收:将产生的凝结水通过换热器与进入锅炉的给水进行换热,从而提高给水温度并节约能源。
(3)采用闭式循环:将产生的凝析水经过处理后重新送入锅炉内进行再利用。
二、蒸汽疏水阀技术管理要求1. 蒸汽疏水阀的作用蒸汽疏水阀是蒸汽供热系统中的重要组成部分,其主要作用是排除管道中的凝结水,并保证管道内流体的正常循环。
2. 蒸汽疏水阀的管理要求(1)定期检查:对蒸汽疏水阀进行定期检查,发现问题及时处理。
(2)清洗维护:对蒸汽疏水阀进行清洗和维护,保证其正常工作。
(3)更换更新:对老化、损坏或无法修复的蒸汽疏水阀及时更换更新,以确保系统运行稳定。
(4)合理布局:在设计和安装蒸汽供热系统时,应合理布置蒸汽疏水阀,并注意其数量、位置和大小等参数的选择。
同时还应注意与其他设备之间的配合和协调。
总之,凝结水回收和蒸汽疏水阀技术管理是提高蒸汽供热系统效率和环境保护水平的重要措施。
在实际应用中,需要根据具体情况采取相应措施,并加强管理和维护工作。

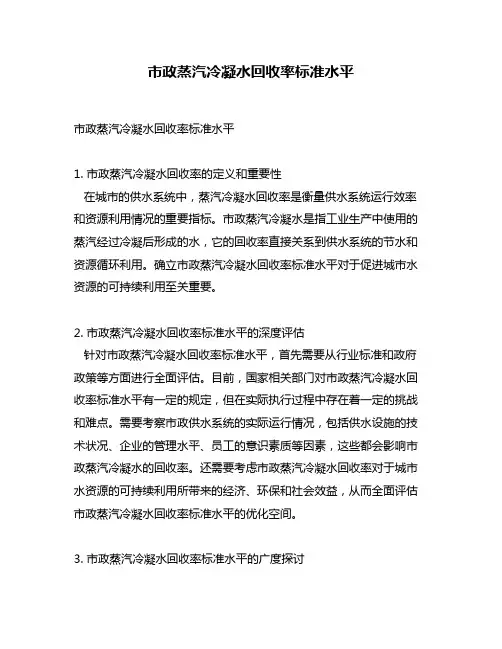

市政蒸汽冷凝水回收率标准水平

市政蒸汽冷凝水回收率标准水平市政蒸汽冷凝水回收率标准水平1. 市政蒸汽冷凝水回收率的定义和重要性在城市的供水系统中,蒸汽冷凝水回收率是衡量供水系统运行效率和资源利用情况的重要指标。
市政蒸汽冷凝水是指工业生产中使用的蒸汽经过冷凝后形成的水,它的回收率直接关系到供水系统的节水和资源循环利用。
确立市政蒸汽冷凝水回收率标准水平对于促进城市水资源的可持续利用至关重要。
2. 市政蒸汽冷凝水回收率标准水平的深度评估针对市政蒸汽冷凝水回收率标准水平,首先需要从行业标准和政府政策等方面进行全面评估。
目前,国家相关部门对市政蒸汽冷凝水回收率标准水平有一定的规定,但在实际执行过程中存在着一定的挑战和难点。
需要考察市政供水系统的实际运行情况,包括供水设施的技术状况、企业的管理水平、员工的意识素质等因素,这些都会影响市政蒸汽冷凝水的回收率。
还需要考虑市政蒸汽冷凝水回收率对于城市水资源的可持续利用所带来的经济、环保和社会效益,从而全面评估市政蒸汽冷凝水回收率标准水平的优化空间。
3. 市政蒸汽冷凝水回收率标准水平的广度探讨从技术角度来看,市政蒸汽冷凝水回收率的提高需要依托于先进的水处理技术和设备,包括蒸汽冷凝水的净化处理和再生利用技术等。
在管理和政策方面,也需要加大对市政蒸汽冷凝水回收率标准水平的规范和监督力度,通过建立健全的考核体系和激励机制,推动提高市政蒸汽冷凝水回收率。
从市场和社会角度来看,需要加强市政蒸汽冷凝水回收率的宣传,推动公众意识的转变,促进社会各界对于市政蒸汽冷凝水回收率标准水平的重视和支持。
4. 总结和回顾市政蒸汽冷凝水回收率标准水平是一个涉及到技术、管理、政策和社会等多方面的综合性问题。
要想提高市政蒸汽冷凝水回收率,需要从全面评估现状、深度挖掘优化空间、广度推动相关措施等方面入手,才能够实现城市水资源的可持续利用和循环利用。
5. 个人观点和理解作为撰写这篇文章的作者,我个人认为提高市政蒸汽冷凝水回收率标准水平是当前城市供水系统改善的关键一环。
炼油、化工行业蒸汽凝结水回收技术方案_secret

炼油、化工行业蒸汽凝结水回收技术方案某技术开发[容摘要]蒸汽凝结水的回收利用是蒸汽供热系统的重要环节。
在开放式回收系统基础上发展起来的密闭式凝结水回收系统具有较高的节能效益。
该系统没有闪蒸损失、热量和凝结水本身的利用充分与时,但运行状态较为复杂,因而我们特别研制开发了高温凝结水回收装置,并建立必要的监控装置来保证系统灵活而可靠地运行。
大量实际应用的效果表明,该系统既具有广泛的适应性,又需与现场情况紧密结合。
本方案介绍了蒸汽(工艺用汽和采暖、伴热用汽)凝结水回收、处理系统的设计,重点是回收设备的综合技术经济比较,回收方案的优化。
技术经济分析通过成本核算强调了在蒸汽系统中冷凝水回收,效益是十分可观的。
关键词:凝结水:是由蒸汽经过做功、释放能量后形成的高品质去离子水,并蕴涵着大量的热能。
但在石油化工领域,这部分水含有油类与少量的铁离子。
减温减压塔:来自不同的蒸汽使用设备所产生的蒸汽凝结水具有不同的压力、温度,在进入集中回收系统之前需要均衡压力、温度,进入凝结水回收系统的温度根据系统的要求不应大于120℃,因此我们控制减温减压器出口凝结水温度为100~105℃之间,操作压力0.2MPa。
多路共网器;高效纤维过滤器;聚结除油;精密截阻除油;高温混床。
一、前言水是人类和其他生命不可缺少的物质,凝结水是经过去离子精密处理的高温水,您可以想象出回收凝结水能给您带来什么收益吗?1、回收宝贵的水资源;2、回收凝结水的高温热量、减少锅炉补给水、降低燃料消耗;3、回收软化处理过的高品质水、减少锅炉补给水、降低水处理成本、减少凝结水排放、降低企业排废水成本、保护环境、造福子后代;4、回收凝结水最高可提高蒸汽系统效率(降低蒸汽运行成本)20%!;回收凝结水是蒸汽系统优化中最基本的一步,是您最容易看到成效的一步,也是您比较容易实现的一步。
这是从树立节能意识,到实施具体措施最经济的起步,投资回收期大都在一年完成,这是您为企业快速建功立业的项目!在石油炼化企业中凝结水回收利用的一个难点是,回收的凝结水中含有一定的油类物质或铁离子,使得回收的凝结水不能直接送回锅炉中再次使用,只有降级使用或排放,导致巨大的浪费。
蒸汽冷凝水回收方案

设备房蒸汽凝结水回收再利用方案一、现状750万吨现场锅炉房现有10t/h蒸汽锅炉4台,一般情况下有2台锅炉运行,蒸汽压力0.6~0.7MPa,每天平均产生蒸汽量200t。
主要用汽设备为2台湍流式热交换器、11台容积式热交换器、2台中央空调制冷机组和选矿浮选工艺用汽。
容积式热交换器配有一套凝结水回收系统,为开式回收系统。
二、存在的问题1、大量的疏水阀漏汽和闪蒸二次汽对空排放,这部分浪费约占凝结水总量的5~20%,总热量的20~60%。
2、闪蒸二次汽的排放,在冬天热雾漫天,夏季热浪逼人,即对环境造成严重的热污染,又可能烫伤人员,存在安全隐患。
3、潮湿的环境加重了金属设备的腐蚀,电气设备老化,形成间接损失。
4、回收系统设有两台水泵,但没有敷设设备房至锅炉房的凝结水回收管路,所以没有启用,高温凝结水直接排至地沟,造成水资源和热能的白白浪费。
5、开式回收系统凝结水收集至开式水箱,再次溶解空气中的氧气,二氧化碳等杂质,增加了后处理费用。
目前国内企业的凝结水回收基本采取开式水罐、水箱等,为减少闪蒸二次汽(凝结水温度高,进到开式系统压力降低,大量的显热变成潜热,形成二次汽化)的排放。
有的企业采用掺水降温,降低水质和利用价值,还有的企业专门上一台冷凝器,用循环水对闪蒸二次汽进行吸,然后再通过凉水塔将热量排放掉,为浪费这部分能源,还要上设备和花费新的能源。
三、解决方案采用闭式回收系统,对开式回收系统进行适当改造,购置安装一套SVLN-5闭式凝结水回收装置,敷设一趟300米φ58*4无缝钢管,作为设备房至锅炉房除氧器凝结水回收管路,将凝结水回收至锅炉再利用。
四、主要设备材料清单序号名称数量型号备注1 冷凝水回收器装置1套SVLN-52 无缝钢管450米φ58*43 弯头20个DN504 法兰盘20个DN505 三通3个DN506 截止阀5个DN507 金属垫50个五、设备配置清单六、设备技术参数罐体水泵自动控制七、费用预算八:经济效益分析锅炉技术参数:额定蒸汽量10t/h,热效率78.2%,每天运行24小时,每年运行350天,燃料为AⅡ类烟煤。
蒸汽凝结水或余热回收技术标准

蒸汽凝结水或余热回收技术标准蒸汽凝结水或余热回收技术是一种能源高效利用的重要手段,适用于工业或建筑领域。
为了保证蒸汽凝结水或余热回收技术的安全、高效、可靠应用,需要遵循一些技术标准,以下是部分标准内容:1、设备选型标准在进行蒸汽凝结水或余热回收设备选型时,应满足以下标准:(1)设备选择应根据实际需求和使用条件确定,需要考虑多种因素,如空间、环境、工艺流程、建筑布局等。
(2)应选择符合国家标准和质量标准的蒸汽凝结水或余热回收设备,设备应具有安全、可靠、耐用等特性。
(3)设备应有相应的保护系统,如过载保护、温度保护、电气保护等。
(4)设备应满足国家相关的安全、环保、能效等质量标准,确保设备的稳定性和运行效率。
2、安全标准蒸汽凝结水或余热回收技术需要遵循相关的安全标准,确保设备在运行时安全可靠,以下是一些标准:(1)设备应符合与其相关的国家安全标准和规定,如《劳动法》、《职业病防治法》、《环境保护法》等。
(2)设备应有完善的安全保护措施,如常规的安装可视化安全指示器、紧急停机装置、警报装置、漏电保护装置等。
(3)工作人员应具备相关的职业素质和安全知识,并按照相关规定进行培训及实际操作经验。
(4)设备的运行记录和故障处理记录应当保持完整并及时更新,以及在维修期间进行安全隔离。
3、节能标准(1)设备应符合国家相关的能源利用效率要求,如《锅炉及压力容器安全技术监察规程》、《建筑节能技术标准》等。
(2)蒸汽凝结水或余热回收设备应具有较高的换热效率,同时还应根据实际情况进行有针对的节能设计。
(3)需要对蒸汽凝结水或余热回收设备的节能能力进行测试和评估,并对其故障、维修等情况进行管理和控制。
(4)应加强人员管理,强调节能重要性,提高员工自觉性。
同时,应定期进行能耗分析,并采取相应的技术措施降低能耗。
蒸汽凝结水应立即回收利用方案

概论蒸汽凝结水回收利用能源是国家的命脉和经济发展的动力,而值此经济开放、市场竞争愈加激烈之际,为能降低企业生产成本、提高企业竞争优势,能源节约所能产生的惊人效益与重要性,已足以攸关企业经营之盈亏,所以,如何妥善规刬能源节约的方案,已成为业界当前之要务。
凝结水的回收再使用,其回收之效益极高,为今日能源节约呼声中,最有效的途径之一,一般工厂蒸汽凝结水的回收再利用,所使用的方法很多,回收之绩效,虽已有相当成就,但仍只能算是少数中之少数,绝大多数仍效果不彰,都仅限于“开放式”简易回收之达成,而因此,原有不良的设计有重新检讨的必要。
凝结水回收之意义1、凝结水回收经有效利用,可大幅减少锅炉燃料费,降低生产成本。
2、凝结水为最纯的蒸馏水,不含锅垢之固体成份,若加以回收再利用可节省大量清锅费、水费及电费。
3、提高锅炉给水的水质,使蒸汽品质提高,同时减少锅炉之排放,直接节省能源的流失。
4、凝结水回收,可减少锅炉补水量,使炉内及炉外水处理费用大量减少。
5、锅炉给水温度提高,水中的含氧量减少,可避免锅炉、热机及蒸汽管路的锈蚀,同时空气减少,增加热传速度,提高机器效率。
6、锅炉给水温度提高,可减少锅炉气敼的温度差,避免钢板热胀冷缩,应力的不平衡,延长锅炉的寿命。
7、锅炉补给水与炉内水之温差小,锅炉补给水时,蒸汽压力较稳定。
8、锅炉补给水温度升高,可增加锅炉蒸发量,较能应付锅炉负荷的改变,及减少备用锅炉的使用机会。
9、凝结水回收经利用后,无二次蒸汽污染之现象及疏水器排水之噪音,可大幅改善工作环境闷热、噪音之情况。
10、锅炉补给水温度升高,减少单位蒸汽生产热能的需要量,直接节省燃料消耗,提高锅炉效率。
11、蒸汽冷凝水概论蒸汽媒体中含有两种不同的能量,这两种能量称为“显热”及“潜热”。
“显热”即是将水提升至沸点的水转为蒸汽所需的热能。
“潜热”为将在沸点的水转变为蒸汽所需的能量;而潜热的能量通常是显热的三至四倍。
因此在物理特性相互变化,立刻冷凝生成凝结水,由汽能变为液能,反之加热于凝结水,可使用凝结水重新蒸发为蒸汽,又从液态变回到汽态。
蒸汽优化及回收凝结水技术

利用特种除油树脂
做基础,采用“类萃取
”进行含油凝结水的破
乳、富集并分离,使微
量的油粒从高温的凝结
水中分离出来。
64
5.2 凝结水的除油除铁技术 来水温度: < 120℃ 出口含油: < 1.0mg/L(ppm)
65
5.2 凝结水的除油除铁技术
“类萃取”除油技术不必预先降温 处理,树脂没有饱和现象,因此不需再 生。树脂连续使用寿命在6年~10年以上 。运行操作简单,系统运行费用极小。
凝结水里油、铁等杂 质浓度超标 排放或进循环水系统
60
5.1 凝结水除油除铁目前存在的问题
凝结水温度过高
自然降温或混合降温
61
5.2 凝结水除油除铁技术 一般工艺
主要存在问题:
隔油,加压
1、凝结水回收温度低;
2、能耗高; 3、杂质去除率低; 4、没有抗冲击能力。
凝结水热量利用
除油、除铁 除离子
62
更多的蒸汽。
28
2 蒸汽管网的优化技术
蒸汽的传输:减少泄漏,保障品质即压力和温度( 实质就是减少用户对蒸汽的需求量)。
蒸汽的使用:空气的排放、疏水器的合理选型可使
各种不同换热设备既不泄漏蒸汽又能及时排水。 研究每个换热设备的设计耗能和实际耗能之间的差 距可找出过多耗能的原因。
29
2 蒸汽管网的优化技术
34
3.1 凝结水回收目前存在的问题
为消灭白烟,伴热线直接排入 “回水管网”—巨大的隐形浪 费
35
3.1 凝结水回收目前存在的问题
疏水阀选型不当或疏 水阀失效 各种原因的蒸汽内漏 导致凝结水回收系统 回收不畅甚至瘫痪
36
3.1 凝结水回收目前存在的问题
蒸汽凝结水的回收与利用

蒸汽凝结水的回收与利用蒸汽凝结水的回收与利用动力车间摘要:本文通过概述疏水阀在蒸汽凝结水回收与利用系统中起到的节能作用,介绍疏水阀的三种类型及分析其特点,并概况出选用疏水阀的注意要点。
列出凝结水回收与利用系统的两种形式开式和闭式及其特点,对本厂凝结水系统的进行分析,提出在凝结水管网上增设凝结水箱、加强对凝结水的水质监控。
最后对本厂凝结水回收系统进行经济性分析,突出回收凝结水带来持续节能效益。
关键词蒸汽,凝结水,疏水阀,节能一、引言蒸汽在用汽设备中放出汽化潜热后,变为几乎同温同压下的饱和凝结水,凝结水所具有的热量可达蒸汽全热量的20%~30%,压力和温度越高,凝结水具有的热量就越多,占蒸汽的总热量的比例也就越大。
在系统管网没有泄漏的情况下,凝结水的水质可达到锅炉给水标准,可作为锅炉给水。
根据相关资料报导,现在中国还有很多工厂和单位的间接蒸汽加热设备就不安装疏水阀,有的即使安装了,因选型不当、维修不及时和制造质量等原因,凝结水中的蒸汽含量仍达5%~30%,热损失十分严重。
由此可见,我们应重视回收凝结水的经济效益、社会效益以及能源紧缺带来的问题,以期通过有效地利用余热,保护环境,降低生产成本,合理利用水资源,这是节约能源的一项重要举措。
二、疏水阀的选用疏水阀是凝结水回收系统中的一个关键设备,是一种能自动从蒸汽管道和蒸汽使用设备中排除凝结水、空气和其他不可凝气体,并能减少蒸汽泄露的阀门;在工厂供热等蒸汽管网中,是应用最广泛的一种节能产品。
在蒸汽输送管,汽水分离器以及利用蒸汽来加热,保温,半热,换热等工艺过程中所产生的凝结水,都可以使用疏水阀来排除并加回收利用。
据有关资料显示,我国蒸汽消耗量大约以每年递增10%的速度发展,而能源生产基本保持在九亿吨左右,所以要求工厂供热中的各种工业锅炉能耗也要维持在三亿多吨左右,新增10%的耗汽量,即所需的2000万吨标准煤,就必须从蒸汽管网中解决,提高蒸汽使用效率。
正确选择和使用疏水阀是一个提高使蒸汽热效率的关键设备,可以增加凝结水回收量。
蒸汽凝结水系统标准

蒸汽、凝结水分析指标根据GB/T12145-2008标准特制定我厂高压蒸汽系统分析指标。
1、高压蒸汽品质指标:分析项目标准期望值钠:≤5ug/kg ≤2ug/kg氢电导率(25℃): ≤0、15us/cm ≤0、10us/cm二氧化硅≤20ug/kg ≤10ug/kg铁≤15ug/kg ≤10ug/kg铜≤3ug/kg ≤2ug/kg2、锅炉给水指标:氢电导率(25℃): ≤0、30us/cm硬度: 无溶解氧: ≤7ppbPH值(25℃): 9、2~9、6(无铜给水系统)联氨: ≤30ug/L总有机碳: ≤500ug/L(必要时监测)铁:≤30ug/L铜: ≤5ug/L钠: 无二氧化硅: <20ppb(应保证蒸汽二氧化硅符合标准)3、凝结水指标(直接入除氧器得)硬度: ≤1、0umol/L钠:无溶解氧: ≤50 ug/L氢电导率(25℃): ≤0、30 us/cm备注:凝结水有精处理除盐装置时,凝结水得钠浓度可放宽至10 ug/L4、高压汽包炉水指标二氧化硅: ≤2、00mg/L氯离子: 无要求电导率(25℃):<60us/cm磷酸根: 2~6mg/LPH(25℃): 9、0~10、0碱度(以CaCO3计) 0(最大2ppm)DPT标准总固<50ppm DPT标准5、锅炉给水补给水指标(去除氧器得脱盐水)二氧化硅: 无除盐水箱进水电导(25℃): ≤0、2 us/cm除盐水箱出水电导(25℃): ≤0、4us/cm总有机碳: (必要时监测)6、中压锅炉蒸汽品质指标分析项目标准期望值钠:≤15ug/kg-氢电导率(25℃):≤0、30us/cm -二氧化硅≤20ug/kg -铁≤20ug/kg - 铜≤5ug/kg -7、中压锅炉给水按高标准高压锅炉给水指标执行。
8、中压锅炉汽包炉水控制指标二氧化硅: ≤2、00mg/L氯离子: 无电导率(25℃): <150us/cm磷酸根: 5~15mg/LPH(25℃): 9、0~11、0蒸汽、水系统控制指标编制:审核:审定:批准:。
蒸汽凝结水系统标准

蒸汽、凝结水分析指标根据GB/T12145-2008标准特制定我厂高压蒸汽系统分析指标。
1、高压蒸汽品质指标:分析项目标准期望值钠:≤5ug/kg ≤2ug/kg氢电导率(25℃): ≤0、15us/cm ≤0、10us/cm二氧化硅≤20ug/kg ≤10ug/kg铁≤15ug/kg ≤10ug/kg铜≤3ug/kg ≤2ug/kg2、锅炉给水指标:氢电导率(25℃): ≤0、30us/cm硬度: 无溶解氧: ≤7ppbPH值(25℃): 9、2~9、6(无铜给水系统)联氨: ≤30ug/L总有机碳: ≤500ug/L(必要时监测)铁:≤30ug/L铜: ≤5ug/L钠: 无二氧化硅: <20ppb(应保证蒸汽二氧化硅符合标准)3、凝结水指标(直接入除氧器得)硬度: ≤1、0umol/L钠:无溶解氧: ≤50 ug/L氢电导率(25℃): ≤0、30 us/cm备注:凝结水有精处理除盐装置时,凝结水得钠浓度可放宽至10 ug/L4、高压汽包炉水指标二氧化硅: ≤2、00mg/L氯离子: 无要求电导率(25℃):<60us/cm磷酸根: 2~6mg/LPH(25℃): 9、0~10、0碱度(以CaCO3计) 0(最大2ppm)DPT标准总固<50ppm DPT标准5、锅炉给水补给水指标(去除氧器得脱盐水)二氧化硅: 无除盐水箱进水电导(25℃): ≤0、2 us/cm除盐水箱出水电导(25℃): ≤0、4us/cm总有机碳: (必要时监测)6、中压锅炉蒸汽品质指标分析项目标准期望值钠:≤15ug/kg-氢电导率(25℃):≤0、30us/cm -二氧化硅≤20ug/kg -铁≤20ug/kg - 铜≤5ug/kg -7、中压锅炉给水按高标准高压锅炉给水指标执行。
8、中压锅炉汽包炉水控制指标二氧化硅: ≤2、00mg/L氯离子: 无电导率(25℃): <150us/cm磷酸根: 5~15mg/LPH(25℃): 9、0~11、0蒸汽、水系统控制指标编制:审核:审定:批准:。
XX公司高炉凝结水回收装置技术规格书

技术规格书1.概述XX公司炼铁厂2号高炉工程,干法除尘装置布袋及换热器伴热保温需用蒸汽,蒸汽凝结水需加压后回收至高炉联合泵房水池。
现就凝结水加压回收装置的设计、制造及成套供货事宜,提出如下技术规格书:2.厂区自然条件(1)温度:极端最高温度:34.1℃极端最低温度:-16.2℃年平均气温:11.3 ℃(2)年平均相对湿度:59%(3)降水量、冻土深度:连续最大降雨量:530.1mm年平均总降雨量:608.1mm最大积雪深度:240mm最大冻土深度:800mm(4)最大风速:18.0m/s年平均风速: 2.9m/s基本风压:450Pa(5)气压:夏季:1005.5hPa冬季:1026.8hPa年平均:1016.8hPa(6)地震烈度:7度3.设备规格及技术要求3.1 设备规格型号设备名称:凝结水回收器(蒸汽驱动)订货数量: 1 台额定处理水量: 6 t/h凝结水进口温度:≤100℃凝结水排水扬程:0.4 MPa加压用蒸汽参数:压力:0.6~1.3MPa温度:≤300℃加压每m3水耗汽量:≤4kg设备安装地点及要求:室外露天安装,需考虑防雨,煤气防爆二区,电气仪表需考虑防爆。
3.2技术要求1) 凝结水回收器以蒸汽为动力,自动运行。
加压蒸汽压力:P1≥P2+0.1 MPa(P1为加压蒸汽压力, P2为排出口压力0.4MPa)最佳工作压力为:0.25-0.40 MPa凝结水最高扬程为40米,最佳工作压力为0.40 MPa2) 设备主要部件和材质:水箱: 碳钢SZP-6(Φ377×8)加压室: 碳钢Φ520×6控制管: 碳钢浮球: 1cr18Ni9Ti自动控制阀: GH36 1Cr18Ni9Ti阀体:球墨铸铁对夹式止回阀:2Cr133)设备为室外露天安装,外表面需考虑防雨,同时按厂区气象条件考虑防腐,满足设计寿命25年的要求;由于此区域为爆炸性气体环境二区,电气仪表需考虑防爆。
4)设备在装运前必须完全干燥,所有的开孔及法兰接口等都必须加以保护,以免损伤、腐蚀或进入杂质。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
蒸汽凝结水开式回收系统技术和管理要求地方标准.DB3309蒸汽凝结水开式回收系统技术和管理要求The requirements for technique and management ofopen recovery system of steam condensate前言本标准由舟山市富丹旅游食品有限责任公司、中国水产舟山海洋渔业公司提出。
本标准由舟山市质量技术监督局归口。
本标准起草单位:舟山市富丹旅游食品有限责任公司、中国水产舟山海洋渔业公司。
本标准主要起草人:潘渊、戎素红、陈汉伟、吕津、陈云云。
本标准为首次发布。
蒸汽凝结水开式回收系统技术和管理要求1 范围本标准规定了蒸汽供热系统中凝结水回收的原则,凝结水开式回收系统的确定和水质、设备、运行管理等有关技术要求。
本标准适用于公称压力P≤2.5MPa,介质温度t≤250℃的蒸汽供热系统中凝结水开式回收系统的设计、改造、安装和管理。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1576-2001 工业锅炉水质GB 4272 设备及管道保温技术通则GB/T 12721-1991 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求GB 17167-2006 用能单位能源计量器具配备和管理通则GJBT-565 矩形给水箱(图集号:02S101)JJG 686-2006 热水表3定义本标准采用下列定义。
3.1 开式回收系统集水箱与大气直接相接触的凝结水回收系统。
3.2 单元疏水方式在每台用蒸汽设备的疏水点上,各自安装一个蒸汽疏水阀然后再接于同一集水总管或集水箱的疏水方式。
3.3 蒸汽疏水阀的实际工作背压在凝结水回收系统中,实际工作条件下蒸汽疏水阀出口端的压力。
3.4 蒸汽疏水阀的实际最高(或允许)工作背压 在凝结水回收系统中,实际工作压力条件下蒸汽疏水阀所能提供(或允许)的出口端的最高压力。
3.5 蒸汽疏水阀的实际工作压力在凝结水回收系统中,实际工作条件下蒸汽疏水阀进口端的压力。
3.6 比压降 管道每米长的沿程阻力损失。
4 基本公式4.1 凝结水管道的比压降计算公式: △h = 6.254×1013×(λ/ρ)×(G 2/D n 5)……………………………(1) 式中:△h ——比压降,Pa/m ; λ——摩擦阻力系数; G ——凝结水计算流量,t/h ; D n ——管道内径,mm ; ρ——密度,kg/m 3。
4.2 摩擦阻力系数计算公式: λ=0.11×(K d / D n )0.25………………………………………………………(2) 式中:λ——摩擦阻力系数; K d ——管壁等值粗糙度,在闭式系统中K d =0.5mm, 在开式系统中K d =1.0 mm ; D n ——管道内径,mm 。
4.3 由式(1)及式(2)可知,在系统凝结水的计算流量、密度和管壁等值粗糙度确定的情况下,凝结水管道的比压降主要由管道内径决定。
5 凝结水回收的原则 5.1 凝结水回收必须认真贯彻国家的能源政策和环境政策;总体规划远近期结合,做到技术先进、设 备可靠、经济合理。
5.2 蒸汽供热系统的用汽设备,在满足工艺要求的条件下,凡凝结水有可能被回收的,应尽量采用蒸汽间接加热方式,以提高凝结水回收量。
5.3 在蒸汽供热系统中,用汽设备产生的凝结水,在技术上可行、经济合理的前提下,应回收。
5.4 对于有可能被污染或确被污染的凝结水,经技术经济比较后,确认有回收价值的,应设置水质监测及净化装置予以监测回收或净化回收,确实不能被回收的也设法回收其热能。
5.5 二次蒸发箱产生的蒸汽和高温凝结水的热能应尽量利用。
5.6 回收的凝结水作为锅炉给水用时,给水水质应符合GB 1576的有关规定,达不到上述标准时应进行水质处理,合格后方可供锅炉使用;若处理后仍不合格,可不必处理,另供它用。
6 凝结水开式回收系统的确定及其依据 6.1 凝结水开式回收系统的组成凝结水开式回收系统的组成框图见图1。
图1 凝结水开式回收系统的组成框图 6.2 蒸汽疏水阀的选型6.2.1 蒸汽疏水阀的公称压力及工作温度应大于或等于蒸汽管道及用汽设备的最高工作压力及最高工作温度。
6.2.2 蒸汽疏水阀必须区别类型,按其工作性能、条件和凝结水排放量进行选择,不得只以蒸汽疏水阀的公称通径作为选择依据。
6.2.3 凝结水回收系统中,若利用工作背压回收凝结水时,应选用背压率较高的蒸汽疏水阀(如机械型蒸汽疏水阀)。
6.2.4 当用汽设备内要求不得积存凝结水时,应选用能连续排出饱和凝结水的蒸汽疏水阀(如浮球式蒸汽疏水阀)。
6.2.5 凝结水回收系统中,用汽设备既要排出饱和凝结水,又要及时排出不凝结性气体时,应采用能排出饱和水的蒸汽疏水阀与排气装置并联的疏水装置或采用同时具有排水、排气两种功能的蒸汽疏水阀(如热静力型蒸汽疏水阀)。
6.2.6 蒸汽疏水阀的实际工作背压应小于等于蒸汽疏水阀的实际最高(或允许)工作背压。
6.2.7 当用汽设备工作压力经常波动时,应选用不需调整工作压力的蒸汽疏水阀。
6.2.8 蒸汽疏水阀的实际工作压力、实际最高工作背压、实际工作背压的确定及凝结水排放量的确定原则按GB/T 12712的相关规定计算。
6.3 凝结水回收系统 6.3.1 凝结水回收系统的主要形式凝结水回收系统一般分为重力凝结水回收系统、背压凝结水回收系统和压力凝结水回收系统。
6.3.2 重力凝结水回收系统采用重力凝结水回收方式时,凝结水排出点(通大气)与凝结水集水水箱(通大气)入口之间的高度差所具有的势能必须能克服管道系统的阻力。
凝结水收集管系的允许比压降应按式(3)计算: △h =(g ρ.△Z 1)/(L+L d ) (3)式中:△h ——比压降,Pa/m ; △Z 1——蒸汽疏水阀的排水点或二次蒸发箱出口处与凝结集水水箱入口处的高度差,m ;L ——管段总长度,m ;L d ——管段局部阻力当量长度,一般可取L d =0.2 L ; g ——重力加速度,取g=9.8m/s 2;ρ——凝结水的密度,取ρ=958.38kg/m 3。
6.3.3 背压凝结水回收系统6.3.3.1 采用背压凝结水回收方式时(凝结水集水水箱通大气),蒸汽疏水阀的实际工作背压应小于等于蒸汽疏水阀的实际最高(或允许)工作背压。
6.3.3.2 背压凝结水回收应采用单元疏水方式。
用汽压力不同的设备不允许共用一个蒸汽疏水阀。
6.3.3.3 允许比压降应按式(4)计算:△h =(g ρ·△Z 2+P 1)/(L+L d ) ………………………………………………………(4) 式中:△h ——比压降,Pa/m ;△Z 2——计算管段凝结水收集管系高度差,以计算基准面为准,向上抬高取负值,向下取正值,m ; P 1——蒸汽疏水阀的实际最高(或允许)工作背压(机械型:P 1=0.7P 、圆盘式: P 1=0.45P 、脉冲式P 1=0.22P 、热静力型: P 1=0.27P,其中P 是用汽设备的额定蒸汽压力) L ——管段总长度,m ; L d ——管段局部阻力当量长度,一般可取L d =0.2 L ; g ——重力加速度,取g=9.8m/s 2; ρ——凝结水的密度,取ρ=958.38kg/m 3。
6.3.3.4 背压凝结水管道允许比压降最大不得大于100 Pa/m 。
6.3.4 压力凝结水回收系统 压力凝结水回收应符合GB/T 12721中6.1.3的规定。
6.4 凝结水集水水箱6.4.1 当凝结水回用输送水泵无自启停装置时,凝结水集水水箱总容积宜按(60~80)min最大回水量确定;有自启停装置时,凝结水集水水箱总容积宜按(20~40)min最大回水量确定。
6.4.2 凝结水集水水箱的结构型式、规格尺寸、基础安装应符合GJBT-565《矩形给水箱》(图集号:02S101)的规定。
6.4.3 凝结水集水水箱的顶部应设置溢流口和排气口。
溢流口应通排水管道,排气口应与大气相通。
6.4.4 凝结水集水水箱应设置排污口或排污装置,以便清污。
6.5 凝结水回用输送系统6.5.1 凝结水回用输送泵的工作介质温度应能达到120℃及以上。
6.5.2 凝结水回用输送泵的额定工作流量应大于等于系统的最大回水量。
6.5.3 凝结水回用输送泵的扬程应满足系统水位提升的需要。
6.5.4 裸露在外对人身安全有危害的部位,如联轴节、泵体等,必须安置防护罩。
6.5.5 泵体任何裸露零件接地电阻不大于0.1Ω。
6.5.6 凝结水回用输送泵宜采用自吸水泵,安装平面与吸入口之间的高差应能满足水泵的自吸高度。
6.5.7 凝结水回用输送泵宜装设自动启动和停止的装置。
6.6 其它6.6.1 凝结水收集管系、集水水箱和回用输送系统宜采取保温措施,系统的保温应符合GB 4272的规定。
6.6.2 凝结水收集管系、集水水箱和回用输送系统的耐温均应达到120℃。
6.6.3 必要时在凝结水收集管网的高点设置放气阀,低点设置排水阀。
6.6.4 宜在凝结水回用输送水泵出口端的适当位置,按GB 17167规定安装相应要求的热水表。
热水表应符合JJG 686的规定。
6.6.5 宜在凝结水回用输送系统末端的适当位置安装水温测量仪器。
6.6.6 凝结水回用输送系统应采用性能稳定且耐腐蚀的材料。
7 水质、设备、运行管理7.1 水质监测7.1.1 回收的蒸汽凝结水均应经过相应的水质检测,并依据检测结果确定凝结水的适用范围。
7.1.2 检测水样的采集按照GB 1576 附录A的规定执行。
7.1.3 回收的蒸汽凝结水作为锅炉给水时,锅炉给水水质应符合本标准5.6的规定。
7.2 设备管理7.2.1 宜有完整的凝结水回收系统管网图,其中包括:加热设备的有关参数、凝结水管道的公称通径、标高、长度、检测口位置、计量设备性能参数、系统的附属装置及凝结水利用设备等。
7.2.2 应制订凝结水泵站及其装置的操作规程,并建立设备台帐。
7.2.3 能源计量器具的管理应按GB 17167的规定执行。
7.2.4 蒸汽疏水阀的管理应按GB/T 12721中10.2的规定执行。
7.3 运行管理7.3.1 应制订凝结水回收量记录表式,并建立定期统计报表制度,统计报表数据应能追溯至计量测试记录。
7.3.2 应制订水质监测操作规程,对水质实施定期监测与记录。
7.3.3 应建立交接班制度并做好操作、监测等相关记录。
DB3309/T 28-2008 7.3.4 应定期对凝结水回收系统进行清污、清冼和做好相关设备的维护保养。
