漏电保护器的工作原理及应用
国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故，具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。
1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。
图1是三相四线制供电系统的漏电保护器工作原理示意图。
TA为零序电流互感器，GF为主开关，TL为主开关的分励脱扣器线圈。
在被保护电路工作正常，没有发生漏电或触电的情况下，由克希荷夫定律可知，通过TA一次侧的电流相量和等于零，即：这样TA的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。
当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA一次侧各相电流的相量和不再等于零，产生了漏电电流Ik。
在铁心中出现了交变磁通。
在交变磁通作用下，TL二次侧线圈就有感应电动势产生，此漏电信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线圈TL通电，驱动主开关GF自动跳闸，切断故障电路，从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同，不赘述。
2装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》，对全国城乡装设漏电保护器做出统一规定。
2.1 必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施，如产品外壳接地)；(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备；(3)建筑施工工地的电气施工机械设备；(4)暂设临时用电的电器设备；(5)宾馆、饭店及招待所的客房内插座回路；(6)机关、学校、企业、住宅等建筑物内的插座回路；(7)游泳池、喷水池、浴池的水中照明设备；(8)安装在水中的供电线路和设备；(9)医院中直接接触人体的电气医用设备；(10)其它需要安装漏电保护器的场所。

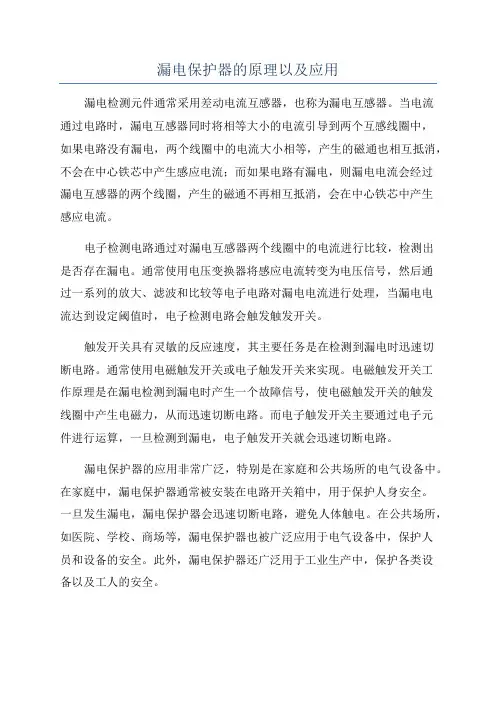

漏电保护器的原理以及应用
漏电保护器的原理以及应用漏电检测元件通常采用差动电流互感器，也称为漏电互感器。
当电流通过电路时，漏电互感器同时将相等大小的电流引导到两个互感线圈中，如果电路没有漏电，两个线圈中的电流大小相等，产生的磁通也相互抵消，不会在中心铁芯中产生感应电流；而如果电路有漏电，则漏电电流会经过漏电互感器的两个线圈，产生的磁通不再相互抵消，会在中心铁芯中产生感应电流。
电子检测电路通过对漏电互感器两个线圈中的电流进行比较，检测出是否存在漏电。
通常使用电压变换器将感应电流转变为电压信号，然后通过一系列的放大、滤波和比较等电子电路对漏电电流进行处理，当漏电电流达到设定阈值时，电子检测电路会触发触发开关。
触发开关具有灵敏的反应速度，其主要任务是在检测到漏电时迅速切断电路。
通常使用电磁触发开关或电子触发开关来实现。
电磁触发开关工作原理是在漏电检测到漏电时产生一个故障信号，使电磁触发开关的触发线圈中产生电磁力，从而迅速切断电路。
而电子触发开关主要通过电子元件进行运算，一旦检测到漏电，电子触发开关就会迅速切断电路。
漏电保护器的应用非常广泛，特别是在家庭和公共场所的电气设备中。
在家庭中，漏电保护器通常被安装在电路开关箱中，用于保护人身安全。
一旦发生漏电，漏电保护器会迅速切断电路，避免人体触电。
在公共场所，如医院、学校、商场等，漏电保护器也被广泛应用于电气设备中，保护人员和设备的安全。
此外，漏电保护器还广泛用于工业生产中，保护各类设备以及工人的安全。
总而言之，漏电保护器是一种非常重要的电气装置，其工作原理是通过检测漏电电流来保护人身安全和电气设备。
漏电保护器的应用范围广泛，不仅在家庭、公共场所，也在工业生产中起到了至关重要的作用。
通过使用漏电保护器，可以有效预防电气事故和触电事故的发生，提高人们的生活质量和工作环境安全性。

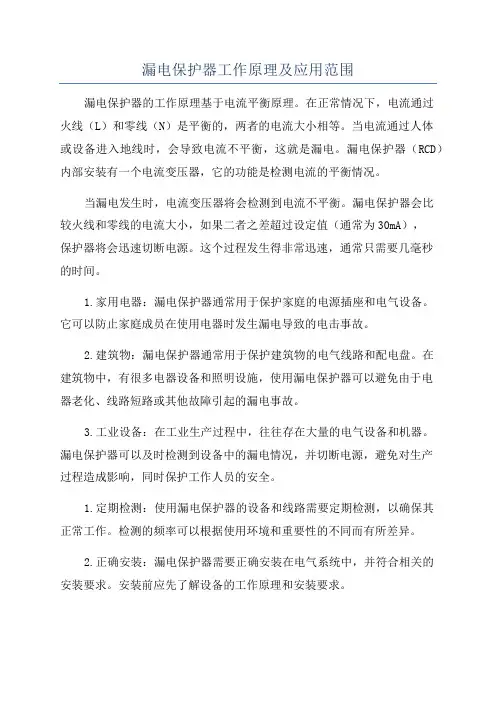

漏电保护器工作原理及应用范围
漏电保护器工作原理及应用范围漏电保护器的工作原理基于电流平衡原理。
在正常情况下，电流通过火线（L）和零线（N）是平衡的，两者的电流大小相等。
当电流通过人体或设备进入地线时，会导致电流不平衡，这就是漏电。
漏电保护器（RCD）内部安装有一个电流变压器，它的功能是检测电流的平衡情况。
当漏电发生时，电流变压器将会检测到电流不平衡。
漏电保护器会比较火线和零线的电流大小，如果二者之差超过设定值（通常为30mA），保护器将会迅速切断电源。
这个过程发生得非常迅速，通常只需要几毫秒的时间。
1.家用电器：漏电保护器通常用于保护家庭的电源插座和电气设备。
它可以防止家庭成员在使用电器时发生漏电导致的电击事故。
2.建筑物：漏电保护器通常用于保护建筑物的电气线路和配电盘。
在建筑物中，有很多电器设备和照明设施，使用漏电保护器可以避免由于电器老化、线路短路或其他故障引起的漏电事故。
3.工业设备：在工业生产过程中，往往存在大量的电气设备和机器。
漏电保护器可以及时检测到设备中的漏电情况，并切断电源，避免对生产过程造成影响，同时保护工作人员的安全。
1.定期检测：使用漏电保护器的设备和线路需要定期检测，以确保其正常工作。
检测的频率可以根据使用环境和重要性的不同而有所差异。
2.正确安装：漏电保护器需要正确安装在电气系统中，并符合相关的安装要求。
安装前应先了解设备的工作原理和安装要求。
3.及时修复：如果发现漏电保护器无法正常工作，应及时修复或更换。
漏电保护器是一种重要的安全设备，不能忽视其工作状态。
总结起来，漏电保护器是一种用于保护人身安全和防止火灾的电气装置。
通过监测电力线路中的漏电情况，并在发生漏电时迅速切断电源，漏电保护器可以有效地避免电气事故的发生。
它适用于家庭、建筑物和工业设备等各个领域，并需要定期检测和正确安装，以保证其正常工作。
关于漏电保护器的使用场合、应用介绍
关于漏电保护器的使用场合、应用介绍
漏电保护器是工矿企业和家庭中较为常见的一种保护电器，尤其是在手持电动工具中使用较为普遍，但是，由于使用者认识上有误和使用不正确，使得漏电保护器在实际使用中起不到应有的保护作用。
漏电保护器使用场合
1、必须装漏电保护器（漏电开关）的设备和场所：
（1）属于I 类的移动式电气设备及手持式电动工具（I 类电气产品，即产品的防电击保护不仅依靠设备的基本绝缘，而且还包含一个附加的安全预防措施，如产品外壳接地）；
（2）安装在潮湿、强腐蚀性等恶劣场所的电气设备；
（3）建筑施工工地的电气施工机械设备；
（4）暂设临时用电的电器设备；
（5）宾馆、饭店及招待所的客房内插座回路；
（6）机关、学校、企业、住宅等建筑物内的插座回路；
（7）游泳池、喷水池、浴池的水中照明设备；
（8）安装在水中的供电线路和设备；
（9）医院中直接接触人体的电气医用设备；
（10）其它需要安装漏电保护器的场所。
2、报警式漏电保护器的应用：
对一旦发生漏电切断电源时，会造成事故或重大经济损失的电气装置或场所，应安装报警式漏电保护器，如：
（1）公共场所的通道照明、应急照明；
（2）消防用电梯及确保公共场所安全的设备；。
漏电保护器介绍
☆ 漏电保护器工作原理
漏电保护器简介
❖ 将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电 保护器中的脱扣器连接。 当用电设备正常运行时，线路中电流呈平衡状态，互 感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”， 返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵 销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的 开关装置处于闭合状态运行。 当设备外壳发生漏电并有人触及时，则在故障点 产生分流，此漏电电流经人体，大地，工作接地，返回变压器中性点（并未经 电流互感器），致使互感器中流入、流出的电流出现了不平衡（电流矢量之和 不为零），一次线圈中产生剩余电流。因此，便会感应二次线圈，当这个电流 值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。
漏电保护器简介
☆ 漏电保护器分类
❖ 按功能区分可分为漏电继电器、漏电开关和漏电保 护插座。按原理可分为电磁式和电子式；按动作时 间可分为瞬时动作式和延迟动作式；按使用方式可 分为固定式和移动式；按功能多样性可分为单一功 能和多功能漏电保护器。
☆ 漏电继电器、漏电开关和漏电保护插座
❖ （1）漏电继电器。只具备检测、判断功能，不具备开闭主电路功能。 ❖ （2）漏电开关。同时具备检测、判断、执行功能。它是漏电继电器和开关的结
数1000。 ❖ 8.工作环境
电保护器对工作环境有一定要求，一般要求如下：温度——分两个等级， -5℃～40℃或-25℃～40℃；海拔——不超过2km；湿度——不超过90％；磁 场—-任何方向不超过地磁场强度的5倍。达不到要求的使用场所，应采用特 殊设计的漏电保护器。
漏电保护器的原理以及应用
漏电保护器的原理以及应用漏电保护器，又称差动保护器，是一种用来保护电路及人身安全的电力保护设备。
其主要原理是基于检测电路中的漏电流，并在漏电超过一定数值时迅速切断电源，以防止漏电造成电击或起火等危险情况发生。
以下将详细介绍漏电保护器的工作原理和应用。
一、漏电保护器的原理：1.互感器：漏电保护器的互感器通常采用磁环式互感器或铁芯互感器。
互感器的主要作用是将被保护电路中的电流传感到次级上，通过变压器原理，将漏电电流转化为电压信号。
2.比较器：漏电保护器通常采用集成电路来实现比较器功能。
比较器将次级互感器输出的电流信号与设定的漏电动作值进行比较，并将结果输出给触发器。
3.触发器：触发器的作用是根据比较器的输出情况来判断是否需要切断电源。
当漏电电流超过设定值时，触发器会发出信号，触发开关断开电源，以实现漏电保护的目的。
4.开关阀：漏电保护器的开关阀通常采用热磁式断路器。
当触发器发出信号后，开关阀会迅速断开电源，以切断电流流过被保护电路。
二、漏电保护器的应用：1.家庭用电：漏电保护器在家庭用电方面的应用非常重要。
由于家用电器使用频繁，漏电保护器能够迅速切断电源，避免电器漏电造成触电事故。
例如，浴室、厨房等潮湿环境中使用的电器，一旦发生漏电，漏电保护器能够及时切断电源，降低触电风险。
2.工业电力系统：漏电保护器在工业电力系统中的应用也非常广泛。
工业生产线上的电器设备大多数情况下都是有较大功率的，一旦发生漏电，漏电电流很容易超过人身安全限值，漏电保护器能够迅速切断电源，保护工作人员的安全。
3.农业用电：农业领域中的漏电保护器主要应用于农田灌溉系统中。
水泵等设备在灌溉时可能出现漏电，漏电保护器能够及时切断电源，避免漏电造成的电源浪费和危险。
4.商业建筑用电：商业建筑中的漏电保护器主要用于室内照明和配电系统。
漏电保护器能够及时切断电源，阻止漏电引起的火灾和电气设备损坏。
5.其他领域：除了以上应用外，漏电保护器还广泛应用于地铁、车辆充电桩、电动工具等领域，以保障人身安全。
漏电保护器及应用
漏电保护器的应用漏电保护器,又叫漏电保护开关,是一种电气安全装置,安装在低压电路中,主要是用来在设备发生漏电故障和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护.1、漏电保护器的工作原理：漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成.被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上,且电流超过预定值时,那么会立即出现开关跳闸,从而切断了故障电路,达到保护的作用.漏电保护器组成一般来说在正常情况下,各相电流的相量和等于零.由此,各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零.这时,由于零序电流互感器的二次侧绕组无信号输出,主开关仍处于闭合状态,电源继续向负载方向供电.当发生接地故障或设备绝缘损坏、漏电,或人触及带电体时,主回路中各相电流的相量和不再为零.那么会出现故障电流在零序电流互感器的环形铁芯中产生磁通,从而导致二次侧感应电压迫使脱扣线圈励磁,强令主开关跳闸,切断供电回路.2. 漏电保护器的分类：漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座种.2.1漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置.漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成.它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护.当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路.因此,辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路.辅助接点也可以接通声、光信号装,发出漏电报警信号,反映线路的绝缘状况.漏电保护开关是指不仅它与其它断路器样可将主电路接通或断开,而且具有对漏电流检和判断的功能,当主回路中发生漏电或绝缘破坏,漏电保护开关可根据判断结果将主电路接通或开的开关元件.它与熔断器、热继电器配合可构功能完善的低压开关元件.目前这种形式的漏电保护装置应用最为广泛,市上的漏电保护开关根据功能常用的有以下几种：①只具有漏电保护断电功能,使用时必须与熔器、热继电器、过流继电器等保护元件配合.②同时具有过载保护功能.③同时具有过载、短路保护功能.④同时具有短路保护功能.⑤同时具有短路、过负荷、漏电、过压、欠压能.漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座.其额定电流一般为以下,漏电动作电流6～30 mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所.3.漏电保护器的安装：安装漏电保护器除应遵守常规的电气设备安装规程外,还应注意以下几点：3.1标有电源侧和负荷侧的漏电保护器不得接反.如果接反,会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电,因长时间通电而烧毁.漏电保护器的安装应符合生产厂家产品说明书的要求.3.2安装漏电保护器不得拆除或放弃原有的安全防护措施,漏电保护器只能作为电气安全防护系统中的附加保护措施.3.3安装漏电保护器时,必须严格区分中性线和保护线.使用三极四线式和四极四线式漏电保护器时,中性线应接入漏电保护器.经过漏电保护器的中性线不得作为保护线.3.4工作零线不得在漏电保护器负荷侧重复接地,否那么漏电保护器不能正常工作.3.5采用漏电保护器的支路,其工作零线只能作为本回路的零线,禁止与其他回路工作零线相连,其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线.被保护的用电设备与漏电保护器之间的各线互相不能碰接.如果出现线间相碰或零线间相交接,会立刻破坏了零序平衡电流值,而引起漏电保护器误动作；另外,被保护的用电设备只能并联安装在漏电保护器之后,接线保证正确,也不许将用电设备接在实验按钮的接线处.3.7漏电保护器的使用要求漏电保护器的保护X围应是独立回路,不能与其他线路有电气连接.4.漏电保护器的使用：漏电保护器的安全使用要靠一套行之有效的管理制度和措施来保证.在使用中要按照使用说明书的要求使用漏电保护器,做好定期的维护,并按规定每月检查一次,即操作漏电保护器的试验按钮,检查其是否能正常断开电源.在检查时应注意操作试验按钮的时间不能太长,一般以点动为宜,次数也不能太多,以免烧毁内部元件.漏电保护器在使用中发生跳闸,应先查清漏电保护器本身是否有故障,可将保护器负载侧断开,如果漏电保护器能合闸即为正常,如果再次跳闸,此时应采用逐步接入各路负荷的方法来判别故障的发生点,排除故障.允许试送电一次,不得连续强行送电.漏电保护器一旦损坏不能使用时,应由专业电工进行检查或更换.如果漏电保护器发生误动作和拒动作,其原因：一方面是由漏电保护器本身引起,另一方面是来自线路的缘由,应具体分析,不要私自拆卸和调整漏电保护器的内部器件.5.结束语：漏电保护器是用来直接或间接保护人体触电的安全设备,是安全用电的一项重要技术措施.在预防人体无意接触漏电电流而造成伤害和防止由于电弧性接地故障而引发电气火灾等方面具有显著的效果.目前漏电保护器在安全用电、防护电气事故领域得到了广泛的应用.。
漏电保护器的原理及应用
漏电保护器的原理及应用自从人类发明并使用电以来，电不仅给人类带来了很多方便，也能给人类带来灭顶之灾。
他可能烧坏电器引起火灾，或者使人触电。
如果有一种设备可以使人们安全的使用电，将会避免很多必要的损失，所以五花八门的电路接踵迩来的同时，诞生了各式各样的保护器，其中有一种专门保护人的称为漏电保护器。
一、漏电保护器的工作原理在了解漏电保护器的主要原理前，我们有必要先了解以下什么是触电。
触电是指电流通过人体而引起的伤害。
当人手触摸电线并形成电流回路的时候，人身上就有电流通过。
当触电已经发生的时候，就要求在短时间内切除电流。
比如说如果通过人体的电流是50mA的时候，就要求在1秒内切断电流。
低压配电线路的故障主要是三相短路，两相短路及接地故障。
由于相间短路产生很大的短路电流，故可用熔断器，断路器等开关设备来自动切除电源。
由于其保护动作值按躲过正常负荷电流整定，故动动作值大，因此一般情况下接地故障靠熔断器，断路器难以自动切除，或者说其灵敏度满足不了要求。
人们利用电器线路或电器设备发生单相接地故障时回产生剩余电流，从而利用这种剩余电流来切断故障线路或设备电源而保护电器和人身安全。
现在应用最多的就是电流动作型漏电保护器。
L1L2L3N电流型漏电保护器工作原理图如图所示为电流型漏电保护的基本电器原理图，ＬＨ为剩余电流互感器，也称零序电流互感器，由环状铁心（高导磁率的坡莫合金或非晶态合金）制成，其上绕有二次侧线圈，电源线Ｌ１，Ｌ２，Ｌ３及零线Ｎ从ＬＨ中穿过，构成其一次侧线圈。
ＬＨ的作用是反映漏电电流信号的，故构成装置的比较，控制部分。
ＫＭ为接触器，构成装置的执行部分，其作用是执行动作命令的。
漏电保护器一般都是由这三部分组成。
在正常情况下漏电保护器所控制的的电路中没有人身触电及漏电等接地故障时，各项电流的相量和等于零。
即ｉａ＋ｉｂ＋ｉｃ＝０同时各项电流ＬＨ铁心中所产生的磁通向量和也等于零。
这时二次回路中就没有感应电势输出，漏电装置不动作，当电路中发生触电或漏电故障。
漏电保护器的工作原理及应用
５ ２
内蒙 古石 油化 工
２０ 年第２ 期 ０８ ３
２ １ 必 须装 漏 电保 护器 （ 电开 关） ． 漏 的设 备和场 所
２ １ １ 属 于 Ｉ 的移 动 式 电气 设 备 及 手持 式 电动 ． ． 类
工 具 （ 类 电气产 品 ， Ｉ 即产 品的 防 电击 保 护不 仅 依靠 设 备 的基 本绝 缘 ， 且还 包含 一个 附加 的安全 预 防 而
用 于单相 回路及三 相 三线 制 的漏 电保 护器 的工 作 原理 与此 相 同 ， 在此 就 不赘述 了 。 ２ 装设 漏电 保护 器 的范 围 １９ ９ ２年 ， 家 质 量 技 术 监 督 局 发 布 的 国 标 国 ＧＢ ３ ５ ２ ２ 漏 电保 护 器安装 和 运 行 》 对 全 国城 乡 １９５ ９｛ ， 装设 漏 电保护 器做 出统一 规定 。 除， 则应停 机检 查 。 如果 在运 行 中发 生不 正常 振动 和 声 音 ， 降 低 负荷 直 到 振 动 消 除 为 止 ， 时查 找 原 应 同 因 。 振动 强 烈并 出现金 属 摩擦声 ， 如 则应 立即 破坏 真 空紧 急停 机 。
根 据 工 作 原理 ， 电保 护 器 主 要 包 括检 测 元 件 漏 （ 序 电流互 感 器 ） 中间环 节 （ 零 、 包括 放大 器 、 比较 器 、
应 电动势 ， 电保 护器不 动 作 ， 漏 系统 保持 正常 供 电 。 当 被保 护 电路 发 生 漏 电或 有 人触 电时 ， 由于 漏 电电流 的存 在 ， 过 ＴＡ 一 次 侧 各 相 电流 的 相 量 和 通 不 再等 于零 ， 生 了漏 电 电流 Ｉ 。 产 ｋ 在 铁 心中 出现 了交变 磁通 ， 在交变 磁通 作 用下 ， ＴＬ二 次 侧 线 圈 就 有 感 应 电动 势 产 生 ， 漏 电 信号 此 经 中 间环节 进行 处理 和 比较 ， 当达 到预 定 值时 ， 主 使 开 关分 励脱 扣器 线 圈 ＴＬ通 电 ， 驱动 主开 关 Ｇ 自动 Ｆ 跳闸， 切断故 障 电 ， 而实 现 保护 。 从
漏电保护器的应用范围及特点 保护器常见问题解决方法
漏电保护器的应用范围及特点保护器常见问题解决方法漏电保护器的作用及使用范围漏电保护器具有动作灵敏，切断时间快速的性能。
在建筑电气设计施工中只要合理选用和正确安装，对保护人身安全和防止设备损坏，以及防备火焰将会有明显的作用。
（1）当人体直接触及220V 带电体时，漏电保护器快速以0.1 秒的时间快速切断电路。
这时流过人体（一般人体电阻为 1 000左右）的触电电流为220/ 1 000 = 220 （mA），其电击能量为：220（mA） 0. 1 （S） = 22mAS 《 30mAS。
目前我国现行规定：对人体安全的电击能量为：1T = 30mAS ，可以明显看出，当人们一旦触及220V 带电体时，漏电保护器会在0. 1 秒时间内快速作出反应，而不致显现生命不安全。
（2）在TN—C—S 或TN—S 系统中，未装漏电保护器时，假如发生接地故障情况，设备外壳会产生对人身有不安全的接触电压；当装有漏电保护器之后，即使发生了接地故障，接触电压在还没有达到危及人身生命时，漏电保护器就会立刻切断电源回路。
其理由是：在住宅建筑电气设计时，设计者已为用户所安装的漏电保护器选择了额定动作电流小于或等于30mA ，动作时间为0. 1 秒。
当发生接地故障时，只要有漏电电流产生，就会在漏电电流小于或等于30mA 时，漏电保护器就立刻动作，切断了电源回路。
同时，30mA 的电流在0. 1 秒时间内作用于人体不会危及生命安全。
（3）安装漏电保护器对配电线路的绝缘水平起到监察作用。
假如设备显现碰壳故障或绝缘损坏，就会有漏电电流产生。
当漏电电流达到漏电保护器的额定动作电流时，将立刻动作切断电源回路。
也就是说，在人尚未触及故障设备不安全的接触电压之前，就已经将故障线路切断了。
从而提前避开了触电死亡及火灾事故的发生。
（4）一旦显现发生接地故障时，由于切断故障线路因素不是依靠过电流保护，而是依靠漏电保护。
再则，漏电保护的额定动作电流数值很小，与过电流相比，相差1000倍～10000倍。
漏电保护器工作原理及应用范围
漏电保护器工作原理及应用范围
漏电保护器的工作原理主要基于电流平衡原理。
在正常情况下，电流
从线路的相位导线经过负载返回到线路的中性导线，导致相位导线和中性
导线的电流是平衡的。
但是，当线路存在漏电时，部分电流会通过异常路
径（如人体等）流向接地导致电流不平衡。
漏电保护器通过测量线路中相
位导线和中性导线的电流差值，一旦差值超过设定的阈值，就会切断电源，以避免漏电引起触电事故。
1.住宅和商业建筑：漏电保护器可用于家庭和商业建筑的电气系统。
它可以保护人们免受漏电引起的触电事故，并防止可能导致火灾的漏电问题。
2.工业领域：在工业环境中，电气设备的使用不可避免地会产生漏电
问题。
漏电保护器能够及时检测漏电情况并切断电源，保护工人的人身安
全和设备的正常运行。
3.医疗设备：在医疗设备中，漏电保护器的使用尤为重要。
它可以快
速切断电源，避免漏电流进入患者的身体，保护患者的生命安全。
4.户外电力设备：漏电保护器还广泛应用于户外电力设备，如游乐设施、泳池、喷泉等。
它可以监测设备是否存在漏电问题，及时切断电源，
保护人们的生命安全。
5.特殊环境：在一些特殊环境中，如潮湿环境、高温环境等，电气设
备容易出现漏电问题。
漏电保护器可以在这些环境中及时检测漏电现象，
并采取措施切断电源，防止触电事故的发生。
总的来说，漏电保护器在电气系统中起着至关重要的作用，它能够及
时检测和切断漏电现象，保护人身安全和电气设备的正常运行。
随着电气
设备的日益普及和安全问题的日益重视，漏电保护器的应用范围将会越来越广泛。
漏电保护器工作原理及应用范围
漏电保护器工作原理及应用范围一、漏电保护器的工作原理漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成。
倘若发生被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上的情况，其电流超过预定值时，则会立即出现开关跳闸，从而切断了故障电路。
一般来说在正常情况下，各相电流的相量和等于零。
由此，各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零。
这时，由于零序电流互感器的二次侧绕组无信号输出，主开关仍处于闭合状态，电源继续向负载方向供电。
当发生接地故障，或设备绝缘损坏、漏电，或人触及带电体时，主回路中各相电流的相量和不再为零。
则会出现故障电流在零序电流互感器的环形铁芯中产生磁通，从而导致二次侧感应电压迫使脱扣线圈励磁，强令主开关跳闸，切断供电回路。
由上可知，电流型漏电保护器是基于基尔霍夫第一定律：流入电路中任一节点的复电流代数和等于零，即∑I=0。
二、漏电保护器的作用及使用范围漏电保护器具有动作灵敏，切断时间迅速的性能。
在建筑电气设计施工中只要合理选用和正确安装，对保护人身安全和防止设备损坏，以及预防火焰将会有明显的作用。
(1)当人体直接触及220V带电体时，漏电保护器迅速以0.1秒的时间快速切断电路。
这时流过人体(一般人体电阻为1000Ω左右)的触电电流为220/1000=220(mA)，其电击能量为：220(mA)×0.1(S)=22mA•S<30mA•S。
目前我国现行规定：对人体安全的电击能量为：1•T=30mA•S，可以明显看出，当人们一旦触及220V带电体时，漏电保护器会在0.1秒时间内迅速作出反应，而不致出现生命危险。
(2)在TN-C-S或TN-S系统中，未装漏电保护器时，如果发生接地故障情况，设备外壳会产生对人身有危险的接触电压;当装有漏电保护器之后，即使发生了接地故障，接触电压在还没有达到危及人身生命时，漏电保护器就会立即切断电源回路。
其理由是：在住宅建筑电气设计时，设计者已为用户所安装的漏电保护器选择了额定动作电流小于或等于30mA，动作时间为0.1秒。
电工安全技术培训漏电保护
电工安全技术培训漏电保护为了确保电力系统的安全运行，保障电工的生命财产安全，漏电保护是不可或缺的一项技术。
在本次电工安全技术培训中，我们将深入探讨漏电保护的重要性、原理以及具体应用，以期提高电工对漏电保护的认识和运用能力。
一、漏电保护的重要性电器设备故障、线路短路等情况下会导致漏电现象的发生，一旦发生漏电，不仅会影响正常用电，还可能对人身安全造成严重威胁。
因此，漏电保护具有以下重要性：1. 人身安全：电流通过人体时，可能引起电击、烧伤甚至死亡。
漏电保护装置能够及时切断有漏电的电路，保护人身安全。
2. 设备保护：漏电不仅会损坏电气设备，还可能导致火灾等事故。
漏电保护装置能够及时切断漏电电路，有效保护电气设备和避免火灾等安全事故的发生。
3. 法规要求：根据相关法律法规的规定，特定场所的电力系统必须配备漏电保护装置。
漏电保护是确保电气安全合规运行的重要技术要求。
二、漏电保护的原理漏电保护利用电流互感器和电压互感器进行监测和判断，一旦检测到漏电现象，会触发漏电保护装置的动作，切断电路以防止漏电事故的发生。
常见的漏电保护装置主要有漏电保护开关和残余电流动作保护器，这两种装置实现原理略有不同。
1. 漏电保护开关：基于电磁式原理，电流互感器监测电流变化，并通过等效电路产生漏电动作信号，从而触发漏电保护开关的动作。
2. 残余电流动作保护器：利用电流互感器监测电流变化，并通过电气电子技术对信号进行处理和判断，一旦检测到漏电，会触发保护器的动作。
三、漏电保护的应用漏电保护在住宅、工业、商业等领域广泛应用，其具体应用场景如下：1. 家庭用电：漏电保护器可应用于住宅的家用电路，保障居民生活用电的安全。
主要包括室内照明、电视、冰箱等日常用电设备。
2. 工业用电：漏电保护器在工业生产中起到了重要的作用。
特定领域和行业，如化工、矿山、电子等，对电气设备的安全性要求更高，漏电保护器在这些环境中得到了广泛应用。
3. 公共场所：宾馆、商场、办公楼等公共场所的电气系统都必须配备漏电保护装置。
《漏电保护器》课件
连接电线：将漏电保护器的输入端与电源线连接，输出端与负载连接。
切断电源：在安装前，确保电源已经切断，避免触电危险。
检查安装：检查漏电保护器的安装是否正确，确保其能够正常工作。
安装漏电保护器：将漏电保护器固定在安装位置上，确保牢固可靠。
恢复电源：在确认漏电保护器安装无误后，恢复电源，开始使用。
漏电保护器的使用方法
应用领域拓展：应用于更多领域，如智能家居、电动汽车等
漏电保护器的新技术及新应用
智能漏电保护器：集成了智能控制和监测功能，提高了安全性和可靠性
无线漏电保护器：采用无线通信技术，实现远程监控和管理
物联网漏电保护器：结合物联网技术，实现数据采集、分析和预警功能
漏电保护器在智能家居中的应用：与智能家居系统集成，实现智能控制和监测
漏电保护器在电动汽车充电桩中的应用：提高充电桩的安全性和可靠性
漏电保护器在工业自动化中的应用：提高工业自动化系统的安全性和可靠性
感谢您的观看
汇报人：
漏电保护器在家庭用电中的安装位置
漏电保护器在家庭用电中的使用方法
漏电保护器在家庭用电中的维护和保养
工业用电的应用
漏电保护器在工业用电中的故障处理
漏电保护器在工业用电中的维护和保养
漏电保护器在工业生产中的重要性
漏电保护器在工业用电中的安装和使用
公共设施用电的应用Leabharlann 漏电保护器在公共设施中的重要性
漏电保护器在公共设施中的维护和检查
19世纪末，漏电保护器开始出现
20世纪初，漏电保护器逐渐普及
21世纪初，漏电保护器智能化趋势明显
未来展望：漏电保护器将更加智能化、集成化、网络化
漏电保护器的发展趋势
添加标题
添加标题
漏电保护器的工作原理和应用
漏电保护器的工作原理和应用
1.电流测量：漏电保护器内部有一个电流变压器，将进入电路和离开电路的电流分别通过两个线圈测量。
这两个线圈紧密耦合，所以两个线圈感应到的电流差异非常小。
2.差动比较：漏电保护器会将进入电路和离开电路的电流进行差异比较。
如果两个电流相等，说明电路没有漏电，保护器处于正常工作状态。
但如果两个电流差异大于设定的安全值，说明电路存在漏电，保护器会立即发出指令进行切断电路。
3.断电保护：当漏电保护器检测到电路存在漏电时，它会迅速切断电路，断开电源供应，以防止漏电伤害发生。
一旦漏电问题解决，可以手动复位漏电保护器，使电路恢复正常工作状态。
1.住宅应用：漏电保护器在住宅电气系统中的应用尤为常见。
它可以保护人们免受漏电造成的身体伤害，并避免由于电器故障引发的火灾。
2.工业设备：在工业设备中，漏电保护器可以有效地预防因设备故障导致的漏电事故，保护工作人员的人身安全和设备的正常运行。
3.农业应用：在农业领域，漏电保护器可用于保护农业设施的安全运行，比如水泵、灭虫器等设备。
4.医疗设备：医院和诊所中的电器设备需要高度安全性，漏电保护器可以提供额外的安全保护，以防止漏电事故。
5.特殊环境：在潮湿或进水环境中，由于设备损坏或电气线路老化可能导致漏电情况，漏电保护器可以起到重要的保护作用。
总之，漏电保护器通过检测电路中的电流差异来判断是否存在漏电情况，并在有漏电问题时及时切断电路，保护人员和设备的安全。
它的工作原理简单高效，广泛应用于各个领域，是电气系统中一项十分重要的安全设备。
漏电保护器的选择与应用
漏电保护器的选择与应用第一部分漏电保护器的工作原理 (2)第二部分漏电保护器的分类与特点 (4)第三部分漏电保护器的性能参数 (7)第四部分漏电保护器的选择标准 (10)第五部分漏电保护器的安装要点 (12)第六部分漏电保护器的应用场合 (14)第七部分漏电保护器的维护与检查 (18)第八部分漏电保护器的安全使用规范 (20)第一部分漏电保护器的工作原理漏电保护器，又称为漏电断路器或漏电开关，是一种用于防止电气设备因绝缘损坏而导致的触电事故和电气火灾的安全装置。
其工作原理基于检测电路中的剩余电流（即漏电流），并在检测到异常时迅速切断电源，从而保障人身和设备安全。
漏电保护器的核心部件是零序电流互感器，它串联在主电路中。
正常情况下，流过互感器的电流的矢量和为零。
当电路发生漏电时，会有部分电流通过大地返回，导致流入互感器的电流矢量和不为零，产生剩余电流。
这个剩余电流被互感器检测出来，并通过控制电路触发执行机构动作，断开主电路的接触器，实现漏电保护。
漏电保护器的工作过程可以分为几个阶段：1.检测阶段：零序电流互感器实时监测主电路中的电流。
在正常状态下，由于三相电流基本平衡，互感器二次侧感应出的电流为零。
一旦电路发生漏电，例如某相线对地绝缘降低，就会有电流通过大地返回，导致互感器二次侧感应出与漏电电流成正比的信号电压。
2.比较阶段：检测到的信号电压经过放大后，送入漏电继电器进行比较判断。
漏电继电器内部设有基准值，通常为 30mA 至 50mA。
当信号电压超过此基准值时，漏电继电器判定为漏电状态。
3.延时阶段：为了防止瞬时性故障（如线路潮湿、绝缘老化引起的暂时漏电）引起的误动作，漏电保护器通常会设置一个延时环节。
延时时间通常在 0.1 秒到数秒之间，具体时间根据使用场合和安全要求而定。
若漏电现象持续存在，则延时结束后，漏电保护器将执行跳闸操作。
4.执行阶段：当漏电继电器判定为漏电并满足延时条件后，会输出一个控制信号给执行机构，通常是电磁式或电子式脱扣器。
漏电保护器的选择及应用
漏电保护器在施工现场的选择和应用
漏电保护器在施工现场的选择和应用摘要：在现代化的建筑工程以及其他工程建设过程中，电力是不可替代的能源类型。
那么在使用电力带来便捷的同时会造成很多类似的触电事故的发生。
这种触电事故的发生能否被杜绝？又在工地临时用电过程中如何避免触电事故的发生？如何从技术方面保护用电人员的安全？又从技术方面如何提高用电设备的安全性？关键词：漏电保护器临时配电动作电流 TN-S接零保护一、漏电保护器在工程当中所使用的漏电保护器，又称剩余电流动作保护器，它是将检测到的剩余电流与基准值比较，当检测到的剩余电流大于其基准值时，发出一个脱扣信号使执行元件动作而使得开关分断，进而断开被保护电气设备的电源，以免造成设备的损坏和用电人员的触电事故。
漏电保护器在我国经过多年的推广普及，我国的低压电网基本上普及了剩余电流动作保护电气的使用，同时作为施工过程中主要的临时用电保护设备，其在安全用电中发挥了重要的作用。
二、建设工地临时配电系统是指建设工地在建设过程中，经过相关电力部门审批后，通过公共电网系统接入在建工地的临时10KV变压器，经过变压后用于材料加工、照明、生活、办公等380\220V的低压配电网。
系统包括10KV台式变压器、总配电箱、一级配电箱、二级配电箱、三级配电箱、用电设备和电力线路等。
（工地临时用电配电系统图如右图所示：）三、剩余电流动作保护器工作原理以及在工地临时用电中的选择3.1工作原理漏电保护器剩余电流检测元件将检测出的漏电流与设定的基准值相比较，当其值超过设定的基准值时，执行机构动作断开被保护用电设备并报警。
它的构成一般有：剩余电流检测元件、判别元件、执行元件、实验装置以及信号放大器等组成。
漏电电流检测是通过内置的电流互感器来检测的。
其中主回路的导线穿过互感器构成互感器一次回路，在互感器的铁芯上缠绕铜丝以构成二次回路线圈。
在正常情况下，线路当中没有发生触电、漏电故障时，互感器一次线圈中没有感应电流发生，这样在二次线圈中没有感应电压产生，因此其保持正常工作。
漏电保护器的特点及应用介绍
漏电保护器的特点及应用介绍1.特点：（1）快速切断电流：漏电保护器能够在极短的时间内检测到漏电，并在检测到漏电时切断电流，保护人身安全和电气设备。
（2）高灵敏度：漏电保护器的灵敏度通常为数毫安，能够准确检测到微弱的漏电电流。
（3）可靠稳定：漏电保护器采用可靠的电子元件和先进的技术，具有良好的稳定性和可靠性。
（4）自检功能：漏电保护器具有自检功能，可以定期自动检测其工作状态，确保其正常工作。
（5）过载保护：漏电保护器还具有过载保护功能，可以防止电器设备过载时损坏和发生火灾。
（6）节能环保：漏电保护器采用先进的技术和节能元件，能够降低能源消耗，减少对环境的污染。
（7）广泛适用性：漏电保护器可以广泛应用于住宅、商业建筑、工厂等各类电气设备中，保护人员和设备免受漏电带来的危险。
2.应用：（1）家庭用电：漏电保护器可以安装在住宅的电气回路中，保护家庭成员免受漏电电击的危险。
尤其是在家里使用水电设备时，如洗衣机、电热水器等，漏电保护器能够有效检测并切断漏电电流，确保家人的安全。
（2）商业建筑：商业建筑中常常有大量的电气设备，如电脑、打印机、照明设备等。
安装漏电保护器可以及时切断漏电电流，防止设备损坏和火灾发生。
（3）工厂和生产线：工厂中常常有大量的电气设备和电机运行，安装漏电保护器可以提供更安全的工作环境，防止漏电电流对工人和设备造成伤害。
（4）医疗机构：医疗机构中使用大量的医疗设备和电气设备，安装漏电保护器可以保护医疗工作人员和病人的安全。
（5）户外场所：户外场所常常存在因天气原因导致的漏电风险，如雨天或潮湿的环境。
在这些场所安装漏电保护器可以有效预防漏电事故的发生。
综上所述，漏电保护器具有快速切断电流、高灵敏度、可靠稳定、自检功能、过载保护、节能环保、广泛适用等特点，并且可以应用于家庭用电、商业建筑、工厂和生产线、医疗机构、户外场所等各类场所和设备中，保护人身安全和电器设备，减少损失和事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漏电保护器的应用
漏电保护器，又叫漏电保护开关，是一种电气安全装置，安装在低压电路中，主要是用来在设备发生漏电故障和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。
1、漏电保护器的工作原理：
漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成。
被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上，且电流超过预定值时，则会立即出现开关跳闸，从而切断了故障电路，达到保护的作用。
漏电保护器组成
一般来说在正常情况下，各相电流的相量和等于零。
由此，各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零。
这时，由于零序电流互感器的二次侧绕组无信号输出，主开关仍处于闭合状态，电源继续向负载方向供电。
当发生接地故障或设备绝缘损坏、漏电，或人触及带电体时，主回路中各相电流的相量和不再为零。
则会出现故障电流在零序电流互感器的环形铁芯中产生磁通，从而导致二次侧感应电压迫使脱扣线圈励磁，强令主开关跳闸，切断供电回路。
2. 漏电保护器的分类：
漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座种。
2.1漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路。
因此，辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。
辅助接点也可以接通声、光信号装，发出漏电报警信号，反映线路的绝缘状况。
2.2漏电保护开关是指不仅它与其它断路器样可将主电路接通或断开，而且具有对漏电流检和判断的功能，当主回路中发生漏电或绝缘破坏，漏电保护开关可根据判断结果将主电路接通或开的开关元件。
它与熔断器、热继电器配合可构功能完善的低压开关元件。
目前这种形式的漏电保护装置应用最为广泛，市上的漏电保护开关根据功能常用的有以下几种：
①只具有漏电保护断电功能，使用时必须与熔器、热继电器、过流继电器等保护元件配合。
②同时具有过载保护功能。
③同时具有过载、短路保护功能。
④同时具有短路保护功能。
⑤同时具有短路、过负荷、漏电、过压、欠压能。
2.3漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座。
其额定电流一般为以下，漏电动作电流6～30 mA，灵敏度较高，常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所。
3.漏电保护器的安装：
安装漏电保护器除应遵守常规的电气设备安装规程外，还应注意以下几点：
3.1标有电源侧和负荷侧的漏电保护器不得接反。
如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，因长时间通电而烧毁。
漏电保护器的安装应符合生产厂家产品说明书的要求。
3.2安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保护器只能作为电气安全防护系统中的附加保护措施。
3.3 安装漏电保护器时，必须严格区分中性线和保护线。
使用三极四线式和四极四线式漏电保护器时，中性线应接入漏电保护器。
经过漏电保护器的中性线不得作为保护线。
3.4工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。
3.5采用漏电保护器的支路，其工作零线只能作为本回路的零线，禁止与其他回路工作零线相连，其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线。
3.6被保护的用电设备与漏电保护器之间的各线互相不能碰接。
如果出现线间相碰或零线间相交接，会立刻破坏了零序平衡电流值，而引起漏电保护器误动作；另外，被保护的用电设备只能并联安装在漏电保护器之后，接线保证正确，也不许将用电设备接在实验按钮的接线处。
3.7漏电保护器的使用要求漏电保护器的保护范围应是独立回路，不能与其他线路有电气连接。
4. 漏电保护器的使用：
漏电保护器的安全使用要靠一套行之有效的管理制度和措施来保证。
在使用中要按照使用说明书的要求使用漏电保护器，做好定期的维护，并按规定每月检查一次，即操作漏电保护器的试验按钮，检查其是否能正常断开电源。
在检查时应注意操作试验按钮的时间不能太长，一般以点动为宜，次数也不能太多，以免烧毁内部元件。
漏电保护器在使用中发生跳闸，应先查清漏电保护器本身是否有故障，可将保护器负载侧断开，如果漏电保护器能合闸即为正常，如果再次跳闸，此时应采用逐步接入各路负荷的方法来判别故障的发生点，排除故障。
允许试送电一次，不得连续强行送电。
漏电保护器一旦损坏不能使用时，应由专业电工进行检查或更换。
如果漏电保护器发生误动作和拒动作，其原因：一方面是由漏电保护器本身引起，另一方面是来自线路的缘由，应具体分析，不要私自拆卸和调整漏电保护器的内部器件。
5.结束语：
漏电保护器是用来直接或间接保护人体触电的安全设备，是安全用电的一项重要技术措施。
在预防人体无意接触漏电电流而造成伤害和防止由于电弧性接地故障而引发电气火灾等方面具有显著的效果。
目前漏电保护器在安全用电、防护电气事故领域得到了广泛的应用。
2012.06.20
欢迎您的下载，资料仅供参考！。
