电气仪表施工方案.doc
电气仪表施工方案
电气仪表施工方案1. 引言本文档旨在详细介绍电气仪表施工方案，包括施工前的准备工作、施工流程、测试与调试等内容。
电气仪表施工是确保设备运行正常和监测数据准确的重要过程，在施工过程中需要充分考虑安全性和可靠性。
2. 施工前的准备工作在进行电气仪表施工前，需要进行以下准备工作：2.1 施工计划制定详细的施工计划，包括施工时间、施工地点、所需材料和工具等。
2.2 设计评审对仪表系统设计进行评审，确保设计符合实际需求，并与相关设备和系统进行协调。
2.3 材料和设备准备准备所需的材料和仪表设备，确保材料的质量和设备的可靠性。
2.4 施工人员培训对施工人员进行必要的培训，使其熟悉施工流程和操作要求。
3. 施工流程电气仪表施工流程一般包括以下步骤：3.1 安装支架与仪表按照设计要求，安装仪表支架和仪表设备，确保固定牢固。
3.2 连接电缆根据仪表设备的要求，选择相应的电缆，并进行正确的接线。
3.3 配电与配线根据仪表设备的电源要求，进行配电与配线，并确保线路的安全和可靠性。
3.4 调试与校准安装完成后，对仪表设备进行测试和校准，确保其测量准确。
4. 测试与调试在施工完成后，需要进行仪表系统的测试与调试，以确保其正常运行和准确性。
测试与调试的步骤如下：4.1 确认仪表设备联通性检查仪表设备的电源和通信线路是否正常，确保设备之间的联通性。
4.2 运行实际测试进行实际测试，检验仪表设备的测量准确性和可靠性。
4.3 仪表校准根据实际测试结果，对仪表设备进行校准，使其测量结果更加准确。
4.4 功能测试测试仪表设备的各项功能，确保其功能完备和可靠。
5. 总结电气仪表施工是保障设备运行和数据准确的重要环节。
本文档详细介绍了电气仪表施工方案，包括施工前的准备工作、施工流程和测试与调试等内容。
在进行电气仪表施工时，需要充分考虑安全性和可靠性，并按照相关标准和规范进行操作。
通过严谨的施工和测试过程，确保仪表设备的准确性和可靠性，提高设备运行效率和操作安全性。
电气仪表施工方案
电气仪表施工方案1. 引言电气仪表是工业领域中必不可少的设备之一，它们在监测、控制和保护工业生产过程中发挥着重要作用。
本文档旨在对电气仪表的施工方案进行详细介绍，包括所需材料、安装步骤和注意事项等内容，以确保施工的安全性和高效性。
2. 施工前准备在开始施工之前，需要进行一系列的准备工作，以确保施工过程顺利进行。
2.1 设计方案评审在施工前，应仔细审查和评估电气仪表的设计方案，并与相关人员进行讨论和确认。
重点关注以下几个方面的内容：•系统的需求和功能•所需材料和设备清单•电气接线图和布线图•安装位置和条件2.2 材料和设备准备根据设计方案确定所需的材料和设备清单，并进行采购和准备。
确保所有材料和设备的质量和数量符合要求，并按照施工计划及时供应。
2.3 工具和设备准备准备好所需的工具和设备，包括：•电工工具：剥线钳、螺丝刀、钳子等•测试仪器：电压表、电流表、绝缘电阻表等•安全设备：绝缘手套、护目镜、防静电鞋等确保这些工具和设备的正常工作状态，并已经进行过必要的检修和校准。
2.4 施工环境准备在施工现场，需要提供良好的施工环境，包括：•足够的空间和通风条件•干燥的工作区域•适当的照明设备确保施工现场整洁有序，并清理掉任何可能对施工造成干扰的障碍物。
3. 施工步骤3.1 安装支架和托架首先，在安装位置上安装支架和托架，用于支撑和固定电气仪表。
支架和托架的选择应根据电气仪表的重量和尺寸而定，确保其稳定性和可靠性。
3.2 连接电缆和导线根据电气接线图进行导线和电缆的连接。
在连接之前，需要对导线和电缆进行必要的剥皮和绝缘处理。
确保导线和电缆的连接牢固可靠，并进行绝缘测试以确保安全。
3.3 安装传感器和仪表根据设计方案，安装传感器和仪表。
在安装前，应检查它们的工作状态，并确保其与其他设备的连接正确无误。
安装时，应注意避免受到电气过载和磁场干扰。
3.4 连接电源和接地连接电源和接地是电气仪表施工过程中至关重要的一步。
电气仪表安装调试施工方案
电气仪表安装调试施工方案
一、项目概述
本文档旨在介绍电气仪表安装调试的施工方案，确保工程安全、顺利进行。
二、施工前准备
1. 施工人员培训
在进行安装调试前，对施工人员进行必要的培训。
确保他们了解工程图纸、操作流程和安全规范。
2. 工具材料准备
准备必需的工具和材料，包括螺丝刀、扳手、绝缘胶带等，确保施工过程中的需要。
3. 安全措施
施工前需明确安全措施，例如穿戴安全帽、手套，避免触电和其他安全风险。
三、安装过程
1. 仪表选址
根据工程图纸确定各仪表的安装位置，考虑到使用便捷和观察方便。
2. 接线安装
根据电气布线图进行仪表的接线安装，确保连接正确、稳固可靠。
3. 仪表固定
使用适当的工具将仪表固定在安装位置，保证其稳定性和准确度。
四、调试测试
1. 通电测试
在安装完成后，进行通电测试，检查仪表的显示是否正常，电路是否通畅。
2. 参数调试
根据工程要求，调试仪表的各项参数，确保其工作正常、准确。
3. 故障排查
在测试过程中发现任何问题，要及时排查并解决，确保仪表正常工作。
五、施工验收
完成调试后，进行施工验收，核实各项工作是否符合要求，如有问题及时整改。
结语
本文档详细介绍了电气仪表安装调试的施工方案，希望能够对相关施工人员提
供帮助，确保工程顺利进行。

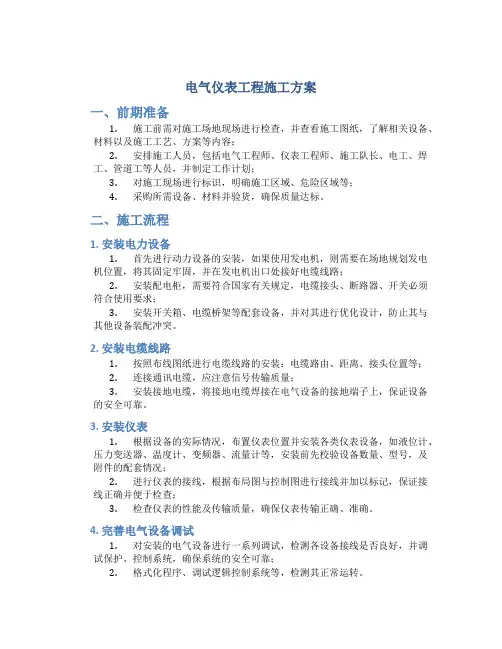

电气仪表工程施工方案
电气仪表工程施工方案一、前期准备1.施工前需对施工场地现场进行检查，并查看施工图纸，了解相关设备、材料以及施工工艺、方案等内容；2.安排施工人员，包括电气工程师、仪表工程师、施工队长、电工、焊工、管道工等人员，并制定工作计划；3.对施工现场进行标识，明确施工区域、危险区域等；4.采购所需设备、材料并验货，确保质量达标。
二、施工流程1. 安装电力设备1.首先进行动力设备的安装，如果使用发电机，则需要在场地规划发电机位置，将其固定牢固，并在发电机出口处接好电缆线路；2.安装配电柜，需要符合国家有关规定，电缆接头、断路器、开关必须符合使用要求；3.安装开关箱、电缆桥架等配套设备，并对其进行优化设计，防止其与其他设备装配冲突。
2. 安装电缆线路1.按照布线图纸进行电缆线路的安装：电缆路由、距离、接头位置等；2.连接通讯电缆，应注意信号传输质量；3.安装接地电缆，将接地电缆焊接在电气设备的接地端子上，保证设备的安全可靠。
3. 安装仪表1.根据设备的实际情况，布置仪表位置并安装各类仪表设备，如液位计、压力变送器、温度计、变频器、流量计等，安装前先校验设备数量、型号，及附件的配套情况；2.进行仪表的接线，根据布局图与控制图进行接线并加以标记，保证接线正确并便于检查；3.检查仪表的性能及传输质量，确保仪表传输正确、准确。
4. 完善电气设备调试1.对安装的电气设备进行一系列调试，检测各设备接线是否良好，并调试保护、控制系统，确保系统的安全可靠；2.格式化程序、调试逻辑控制系统等，检测其正常运转。
三、施工安全1.对施工现场进行了标识，明确施工区域、危险区域等；2.工作人员通过培训、学习并做好安全知识的宣传，确保了操作的安全性；3.加强管理，对安全设施进行巡视，并确保施工安全规范性。
四、施工质量保证1.技术工艺与标准：在施工过程中，遵守相关的施工标准与技术要求，保证施工后设备与线路的质量；2.材料验收：严格控制材料进入场地前的验收，确保其质量符合要求；3.检验检测：对设备及仪表在安装过程中进行现场检测，保证其性能稳定，并确保按照施工标准进行检测。
电气仪表安装专项施工方案
电气仪表安装专项施工方案1. 引言电气仪表是电力系统中非常重要的组成部分，它们能够测量、控制和保护电力系统。
电气仪表安装作为电力系统建设的重要环节之一，直接关系到电气系统的正常运行和安全稳定运行。
本文档将介绍电气仪表安装的专项施工方案。
2. 施工前的准备工作在进行电气仪表安装施工之前，我们需要做好以下准备工作：2.1 规划布局在施工前，需要根据布线图和安装要求对电气仪表的位置进行规划和布局，确保每个仪表的位置合理、便于维护和操作。
2.2 准备材料和工具根据施工图纸和设计要求，准备好所需的电气仪表、电缆线材、接线端子、电气箱等安装所需的材料。
同时，确保有齐全的工具如安装工具包、电焊设备等。
在进行电气仪表安装前，必须对施工现场进行安全检查和安全措施的制定，确保施工过程的安全性。
同时，施工人员必须佩戴符合要求的安全防护用品，并经过相应的安全培训。
3. 施工步骤3.1 安装设备箱根据施工图纸的要求，首先进行设备箱的安装。
设备箱应安装在固定的位置，确保箱体的稳固性，避免因振动导致仪表故障。
3.2 连接接线端子将电缆线材根据设计要求接制成相应长度，并连接到相应的接线端子上。
接线端子必须紧固可靠，以保证电气连接的良好性和安全性。
根据布局规划，在设备箱中安装各类电气仪表。
在安装过程中，要遵循相关标准和要求，确保仪表的正确安装和接线。
3.4 连接电源和信号线连接电气仪表的电源线和信号线，确保电气仪表能够正常工作和与其他设备正常通信。
3.5 调试和测试在完成仪表的安装和连线后，进行相应的调试和测试工作。
通过对仪表的功能和性能进行测试，确保其能够正常运行。
4. 质量控制和验收标准4.1 质量控制在电气仪表安装过程中，需要进行严格的质量控制措施，包括材料质量控制、施工质量控制和工作人员质量控制。
每个环节要按照标准要求执行，并进行相应的记录和检查。
4.2 验收标准电气仪表安装施工完成后，需要进行相应的验收工作。
验收时需按照相关的标准和设计要求进行检查，包括仪表连接是否正确、电气参数是否符合要求等。
工厂电气仪表安装施工方案
工厂电气仪表安装施工方案1. 概述本文档旨在提供工厂电气仪表安装施工方案。
该方案适用于工厂的电气仪表安装工程，旨在确保安装质量和施工进度。
2. 目标本方案的主要目标是实施工厂电气仪表的安装工作，确保工程质量符合相关标准和规范，并且按照施工计划按时完成。
3. 安装施工步骤3.1 准备工作在正式进行安装施工前，需要进行以下准备工作：•开展施工前的技术交底会议，明确施工要求和注意事项；•提供所需的安装材料和设备，并确保其符合相应标准和规范；•组织安装人员参加相关培训，确保其熟悉仪表安装操作流程；•制定合理的施工计划，明确每个工程节点的时间要求和责任人。
3.2 安装准备在开始安装施工前，需要进行以下准备工作：•清理现场，确保施工区域干净整洁；•检查安装位置，确认是否满足要求，并进行标记；•检查安装材料和设备的完好性，确认无损坏或缺失；•配置所需的工具和设备，如螺丝刀、扳手、电钻等。
3.3 安装过程根据电气仪表的类型和规格，进行相应的安装过程。
一般的安装步骤如下：1.将仪表放置在安装位置上，并使用螺丝固定；2.连接仪表的电缆，并进行防水处理；3.连接仪表的信号线，确保连接正确可靠；4.安装仪表的配件和附件，如支架、护罩等；5.进行仪表的调校和校准，确保仪表的准确性和稳定性；6.进行安全检查和试运行，确保仪表安装工程的有效性。
3.4 安装验收在安装工作完成后，需要进行安装验收。
验收步骤如下：1.对安装工作进行全面检查，确保工程质量符合相关标准和规范；2.进行仪表的功能测试，确保仪表工作正常；3.进行安全检查，确保仪表安装工程的安全性；4.编制安装工程验收报告，记录安装情况和存在的问题，并提出整改意见。
4. 质量控制为确保安装工程的质量，需要进行以下控制措施：•安装人员需要持相关证书，并熟悉仪表安装操作流程；•安装过程需要按照规范和标准进行，确保安装质量；•定期进行施工现场巡视，及时发现并解决存在的问题；•做好施工记录和安装文档的归档工作，以备查阅。
电气 仪表工程施工方案
电气仪表工程施工方案一、工程概况1.1 项目名称：某某电厂电气仪表改造工程1.2 工程地点：某某省某某市1.3 工程范围：本工程包括电气仪表系统的改造和升级，主要包括电缆敷设、仪表安装、系统接线和调试等工作。
1.4 施工单位：某某电气施工有限公司1.5 建设单位：某某电力有限公司二、施工组织2.1 施工组织架构本工程施工组织结构如下：（1）总经理：负责全面领导和控制施工进度及质量；（2）项目经理：负责整个施工过程的管理和协调工作；（3）技术负责人：负责技术的审核和保证施工质量；（4）安全负责人：负责施工现场安全管理；（5）各岗位施工人员：负责具体施工工作。
2.2 施工实施方案根据本工程的具体要求，制定如下施工实施方案：（1）组织生产施工前，进行人员、设备的组织和调配，准备所需的施工材料和设备。
（2）现场布置根据施工图纸的要求，进行场地的清理和布置，确保施工现场符合安全施工要求。
（3）施工工艺按照规定的施工工艺流程进行施工，确保施工质量和安全。
（4）施工质量控制严格按照施工图纸和规范要求进行施工，对施工质量进行全程把控和监督。
（5）安全管理严格遵守安全施工规定，加强施工现场的安全管理，保证施工过程中的安全。
2.3 施工现场安全措施（1）施工现场周边设置安全警示标志，确保施工现场周边的安全；（2）严格执行“安全第一”的原则，严禁使用不合格的施工设备和工具；（3）施工现场设置安全通道和紧急逃生通道，确保施工现场的应急安全措施。
三、技术方案3.1 电缆敷设（1）根据电气设备布置和电缆线路的需求，选择合适规格的电缆；（2）按照施工图纸要求进行电缆线路的敷设，确保电缆安装牢固、线路布置合理。
3.2 仪表安装（1）根据仪表安装规范和要求，对仪表进行正确的安装和固定；（2）保证仪表安装位置正确、连接牢固、安全可靠。
3.3 系统接线和调试（1）按照系统接线图纸要求进行系统接线工作，确保连接正确、接地可靠；（2）进行系统调试工作，验证系统运行情况，进行故障排除和调整。
电气仪表施工方案
电气仪表施工方案电气仪表施工方案一、项目概况本项目为某工厂的电气仪表设施施工，包括电气线路布置、仪表安装及接线等工作。
二、施工准备1. 安全措施：施工人员必须佩戴安全帽、安全鞋等个人防护用品，并将工地划定安全警示区，避免非施工人员进入施工区域。
2. 施工材料准备：准备齐全电线、电缆、开关、插座、仪表等所需材料。
3. 施工人员培训：施工人员需接受相应培训，了解施工步骤及安全注意事项。
三、施工步骤1. 线路布置：根据设计图纸要求，在工厂建筑的各个区域进行电气线路布置，确保线路的合理性和安全性。
2. 电缆敷设：根据设计要求和现场实际情况进行电缆敷设，使用固定器材将电缆固定在墙壁或顶棚上，保持整齐、美观。
3. 电气设备安装：按照设计图纸要求，选择合适位置安装开关箱、配电箱及其他电气设备，并确保设备牢固可靠。
4. 仪表安装：根据设计要求，在各个控制点安装相应的仪表设备，如电压表、电流表、温度计等，并将其正确接线。
5. 接地与接线：进行电气设备的接地工作，并按照设计要求进行接线，检查接线质量并进行必要的调试。
四、安全措施1. 安全用电：严禁乱拉乱接电线，确保电线连接可靠，防止电气泄露导致触电事故。
2. 灭火器材准备：在施工现场放置灭火器材，以备发生火灾时能及时扑灭。
3. 施工现场整洁：保持施工现场的整洁干净，减少杂物和垃圾对施工作业的影响，避免意外事故发生。
五、施工注意事项1. 施工队员务必按照施工方案进行作业，不得擅自更改施工步骤和方法。
2. 施工过程中严禁开启非施工需要的电源，并确保设备和线路的安全可靠，不得有漏电、短路等现象。
3. 在施工过程中，注意与其他工种的沟通协作，确保施工进度和质量。
六、施工验收1. 施工结束后，由项目负责人进行施工验收，检查线路、设备安装和接线等情况，确保符合设计要求和安全标准。
2. 如发现问题或不合格项，应及时整改，直至符合要求。
3. 施工完毕后，整理并归档相关施工记录和图纸资料，以备后续维护和管理使用。
电气仪表施工方案
3.3.1 电气施工方案 （1）施工重点W 防爆电器的检验、正确地安装和保护，确保电气系统的防爆功能安全、可靠是电气施工中的一 个重点。
W 施工周期上，电气专业需和安装、土建专业严密配合，保证工期和质量。
（2）电气工程施工程序见下图施工准备 工程开工电仪支架预制配合系统联调与电气配管敷设前，有关人员应与设备、结构等专业进行详细图纸会审，了解建筑的布置情况，以及电气配管是否与安装专业设备、管道、结构等位置相矛盾，以免施工后产生矛盾，造成返工。
与电缆保护管施工技术措施（a ）保护管加工前，必须对其外观、质量进行检查，不合格的产品不得用于施工。
（b ）电缆管应安装牢固，电缆管支持点间的距离，当无设计规定时，不宜超过3米。
（c ）电缆管在弯制后，不应有裂缝和显着的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许半径，电缆管内径与电缆外径之比不得 小于1.5。
（d ）每根电缆管不应超过三个弯，直角弯不允许多于两个。
镀锌钢管明敷时，要平行安装，排列整齐，且弯曲度一致，管口平齐。
如果明敷的电缆管较长或弯头多于两个时，应采用 过渡箱连接。
（e ）电缆敷设前钢管上的接地端子等应焊接完成，并进行复核以避免遗漏，严禁在内含电缆的钢管上焊接。
（4）电缆敷设及校接线精心整理W 敷设准备（a ）审核图纸，根据电气设备位置图，校核电缆一览表的每一根电缆的型号、电压等级、芯 数、精心整理电气安装缆接线,单体调电缆敷设电缆沟回填（3）电缆保护管敷设图：电气工程施工程序始、终端，并编制电缆敷设表。
（b）敷设电缆前，要对电缆进行检查，检查项目包括：电缆外观检查（电缆型号、规格、电压等级等），电缆绝缘是否符合要求。
W敷设要求（a）电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
（b）直埋电缆距离地面不应小于0.7米，在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，应采取保护措施。
电气仪表安装施工方案
电气仪表安装施工方案1. 引言本文档旨在描述电气仪表的安装施工方案。
其中包括材料准备、安装步骤、安装标准和安全注意事项等内容。
2. 材料准备在进行电气仪表安装之前，需要准备以下材料和工具：•电气仪表•电缆和线缆•接线盒和终端盒•电缆夹和固定件•螺丝和螺栓•电气工具（电钳、扳手等）•测试仪器（万用表、验电笔等）•安全防护用品（手套、护目镜等）3. 安装步骤3.1 安装位置确认在进行电气仪表安装之前，需要确认安装位置。
安装位置应符合相关的安全规范和操作要求。
3.2 布线和接线1.根据设计要求和图纸，进行电缆和线缆的布线。
布线过程中需注意避免与其他电气设备和管道发生干扰。
2.根据图纸和现场要求，连接电缆和线缆到仪表和终端盒。
3.采用正确的接线方式，根据标准电气符号和图纸进行接线。
每个接线点都应牢固和可靠。
3.3 固定和安装1.根据安装位置和要求，使用合适的固定件和螺丝将电气仪表固定在安装位置上。
2.确保所有附件和配件的安装位置正确，并紧固固定。
3.注意不要损坏仪表的外壳和连接部件。
3.4 调试和测试1.安装完成后，进行必要的调试和测试。
使用测试仪器对仪表的功能和性能进行检查。
2.确保仪表的读数和测量结果准确可靠。
3.进行必要的校准和调整，以确保仪表的正常工作。
4. 安装标准在进行电气仪表安装时，需要遵守以下标准和规范：•国家电气安全规范•电气工程施工和验收规范•仪表安装和使用说明书•当地安全管理制度和规定5. 安全注意事项在进行电气仪表安装时，需要注意以下安全事项：•必须由具备相关资质的人员进行施工和安装。
•在进行电气工作前，必须切断电源并进行安全隔离和标识。
•遵守安全使用工具和设备的规范。
•注意仪表和附件的防尘、防水和防护要求。
•遵循正确的操作程序和规范，以防止意外和事故发生。
6. 总结本文档介绍了电气仪表安装施工方案，包括了材料准备、安装步骤、安装标准和安全注意事项等内容。
在进行电气仪表的安装时，务必遵循相关标准和规范，并注重安全操作。
电气仪表安装施工方案(1)
电气仪表安装施工方案(1)一、前言本文旨在提供关于电气仪表安装施工方案的详细指导，以确保施工过程顺利进行，并最大程度保证施工质量和安全。
二、施工前准备2.1 安全措施在进行电气仪表安装施工前，必须严格执行相关安全规范，包括穿戴防护装备、避免高温高压操作、防止触电等措施，确保施工人员安全。
2.2 施工方案制定在施工前，应根据实际情况制定详细的施工方案，包括仪表布置方案、电缆敷设路径、连接方式等，确保每个环节都有明确的操作指导。
2.3 准备材料和工具施工过程中需要使用各类电气仪表及相关配件，因此应提前准备好所需材料和工具，确保施工过程不受缺料阻碍。
三、施工流程3.1 仪表安装根据施工方案，依次安装各类电气仪表，注意调整位置，确保安装正确、稳固。
3.2 电缆敷设根据电缆敷设路径，逐步进行电缆的敷设工作，注意保持电缆的整齐、美观，避免交叉、磨损等情况。
3.3 连接调试完成仪表安装和电缆敷设后，进行连接调试工作，逐个接线，确保连接正确、牢固，然后进行仪表功能测试。
3.4 安全检查完成连接调试后，对整个安装过程进行综合检查，确保所有仪表连接牢固、安全可靠，不存在漏电、短路等安全隐患。
四、施工结束4.1 清理现场施工结束后，对施工现场进行清理，清除多余材料和工具，确保施工现场整洁。
4.2 报告提交将施工过程及验收情况整理成报告，提交给相关负责人审核，确认施工符合标准要求。
五、总结电气仪表安装施工是一项细致严谨的工作，需要严格执行施工方案，确保每个环节都经过仔细检查，以保证施工质量和安全。
希望本文提供的施工方案能为实际操作提供参考，确保电气仪表安装工作顺利进行。
电气仪表工程施工方案..
电气仪表工程施工方案一、引言本文旨在提供一份关于电气仪表工程施工的详细方案。
电气仪表工程是工业领域中至关重要的一环，其施工方案的制定和执行质量直接关系到工程的安全性和可靠性。
本方案旨在确保电气仪表工程的施工过程顺利进行，达到预期的效果。
二、施工前准备1. 施工前人员准备在开始施工前，需确定电气仪表工程所需的施工人员和技术人员，包括电气工程师、仪表工程师、电气技术员等相关人员，确保他们具备相应的资质和技能。
2. 施工前设备准备在施工前，需要准备好所需的施工设备和工具，包括电气测量仪器、电缆、接线端子、工具箱等，确保施工所需设备的齐全和完好。
3. 施工前资料准备施工前需准备好相关的电气仪表工程施工图纸、设计文件、技术标准等资料，以便施工人员参考和执行。
三、施工过程1. 施工现场布置在进行施工前，需要对施工现场进行合理布置，包括安全围栏设置、施工通道规划、施工设备摆放等，确保施工现场整洁有序。
2. 施工质量控制在施工过程中，需严格按照设计图纸和技术标准进行施工操作，保证施工质量。
同时，实施质量检查和验收，及时发现和解决问题，确保施工质量符合标准要求。
3. 安全生产保障在施工过程中，需严格遵守相关的安全生产规定，执行施工现场安全措施，保障施工人员和设备安全。
同时，定期进行安全检查和培训，提高施工人员的安全意识。
四、施工后验收1. 完工验收电气仪表工程施工完成后，需进行完工验收，对工程的各项功能进行测试和检查，确保工程正常运行和达到预期效果。
2. 交付使用完成验收后，将电气仪表工程交付给用户使用，提供必要的技术指导和培训，确保用户能够正常使用和维护工程设施。
五、总结电气仪表工程施工是一个复杂而重要的过程，只有严格按照施工方案进行操作，才能保证工程的质量和安全。
希望本文提供的电气仪表工程施工方案能够为相关工作人员提供参考，确保电气仪表工程施工顺利进行。
电气仪表工程安装施工方案
电⽓仪表⼯程安装施⼯⽅案电⽓仪表⼯程安装施⼯⽅案电⽓仪表⼯程安装施⼯⽅案⽬录1电⽓施⼯⼯序流程图............................................ 3... 2电⽓主要施⼯⽅法................................................ 4…3⾃动化仪表施⼯⼯序流程....................................... 15... 4⾃动化仪表施⼯施⼯⽅法....................................... 16... 5⽕灾报警系统施⼯⼯序流程...................................... 25…6⽕灾报警系统主要施⼯⽅法...................................... 26…7调试⼯程....................................................... 29…1电⽓施⼯⼯序流程图施⼯准备电⽓构件加⼯制作 | 配合⼟建施⼯I 1420/1550总降改造|母线安装[电⽓配管|J ⼆防雷、接地施⼯|电缆（电线）敷设及电⽓设备接线右_______防⽔、防⽕隔离封堵II ~ 调整、试验、试车I竣⼯验收I2电⽓主要施⼯⽅法1、电⽓设备的吊运(1)电⽓设备运抵现场后，其摆放位置不得妨碍交通和其他专业施⼯。
摆放的场地应平整，四周应留有⾜够的空间以⽅便开箱。
开箱时其⼯具的⽤⼒要适度，防⽌损坏设备；拆开包装箱后，设备顶部不得站⼈，⽶取防⽌设备倾翻的措施。
(2)吊运作业应在起重⼯的指挥下进⾏。
对带有吊环的设备可结好钢丝绳直接吊卸；对⽆吊环的设备则应采⽤橡⽪垫或破布等软质材料将钢丝绳包缠后吊卸。
吊装前，确认吊机性能，保证吊运作业在机械安全作业范围内⼯作。
(3)设备应由吊车卸在滚杠或液压⼩车上，再运到安装位置。
冬期施工方案电仪
冬期施工方案电仪冬季是施工工作中的特殊时期，会受到低温、冰雪等因素的影响。
特别是电气仪表施工，需要考虑保证施工人员的安全、器材的正常运行等问题。
下面是一个冬期电气仪表施工方案，具体内容如下。
1.安全措施1.1保证施工人员的安全：施工人员需穿戴防寒服、防滑鞋等冬季安全装备，保证人身安全。
1.2建设临时供电：在施工现场搭设临时供电设备，保证施工过程中正常使用电力，并针对可能出现的电路短路、漏电等情况进行安全检查。
1.3制定紧急应急预案：针对可能出现的断电、火灾等紧急情况，制定相应的应急预案，包括及时报警、疏散人员等措施，保证人员安全。
2.施工准备2.1提前晾干材料：由于冬季湿气较大，施工前需将使用的电线、电缆等材料提前放置在室内晾干，防止水分对电路的影响。
2.2调控施工环境温度：在施工场所内设置暖风机、取暖设备等措施，保持施工环境温度适宜，防止低温对电器设备的影响。
2.3室内施工：尽量选择室内进行施工，避免在户外进行施工。
3.保证设备正常运行3.1设备保温：对于暴露在室外的电气设备，采取保温措施，如使用保温套、加热设备等，防止低温对设备正常运行产生影响。
3.2控制供电电压：在低温环境下，供电电压可能会下降，对设备的正常运行造成影响。
在施工现场安装电压稳定器，保证设备供电电压稳定在正常范围内。
3.3使用合适的电缆：选择耐寒、耐低温的电缆材料，确保在低温环境下电缆的正常工作。
4.保证施工质量4.1施工进度控制：对于户外施工，根据天气情况和施工进度合理安排工作时间，确保工期和工程质量的双重要求。
4.2定期检查设备性能：在施工过程中，定期对设备的性能进行检查，确保设备的质量和正常运行。
4.3小心操作：在寒冷的环境下，操作不当很容易导致意外事故的发生。
施工人员要时刻注意安全，严格按照操作规程进行施工，确保施工质量和施工安全。
综上所述，冬季电气仪表施工方案主要包括安全措施、施工准备、保证设备正常运行和保证施工质量等方面的内容。
电气仪表工程施工方案
电气仪表工程施工方案一、施工准备工作1、人员准备(1) 确保施工队伍的人员齐全，包括工程师、施工人员、安全员等。
(2) 训练施工人员了解相关工程施工的技术规范和操作规程，确保他们有足够的技能和实践经验。
2、设备准备(1) 及时准备施工所需的各种机械设备，包括吊装设备、焊接设备、测试设备等。
(2) 确保设备的正常运转和安全性，定期进行维护和检查。
3、施工材料准备(1) 选用符合国家标准的施工材料，并确保质量合格。
(2) 确保施工材料的供应充足，避免因为施工过程中的材料短缺导致施工延误。
4、安全准备(1) 制定详细的施工安全规程和操作规程，确保安全措施得到有效执行。
(2) 安排专人负责施工现场的安全管理，定期进行安全检查和排查隐患。
二、施工方案1、施工工艺(1) 进场前，对施工现场进行勘察，了解地形、地质、周边环境等情况。
(2) 按照设计图纸和技术要求进行布局和定位，确保设备的安装位置和方向符合要求。
(3) 按照施工图纸对设备进行分段和分层安装，确保设备的稳固和安全。
2、安装调试(1) 按照设备的安装要求，进行设备的卸载、吊装和安装。
(2) 按照施工图纸进行设备的连接、管线的布置等工作。
(3) 进行设备的调试和试运行，验证设备的性能和功能是否正常。
(4) 对设备进行联合试验，确保设备的各项指标符合设计要求。
3、验收和维护(1) 进行设备的初步验收，确认设备的基本性能和功能正常。
(2) 编制设备的维护手册，对设备进行定期维护和保养。
(3) 制定设备的维护计划，包括定期检查、清洁、润滑、更换易损件等工作。
4、安全管理(1) 严格遵守施工现场的安全规章制度，确保施工人员遵守安全操作规程。
(2) 定期进行安全教育培训，提高施工人员的安全意识和操作能力。
(3) 对施工现场进行安全巡视，及时发现并消除安全隐患，确保施工安全。
5、环境保护(1) 对施工现场的环境情况进行评估，制定环境保护措施。
(2) 按照环境保护措施进行施工，确保施工过程中不对环境造成污染和破坏。
电气仪表安装施工方案
电气仪表安装施工方案1.编制说明：1.1适用范围：本方案适用于电气仪表安装施工，是作业指导性文件。
1.2编制依据1.2.1设计图纸和相关设备厂家技术资料。
1.2.2《工业自动化仪表工程施工及验收规范》GB50093-20021.2.3《电气装置安装工程母线装置施工及验收规范》GBJ50149-90。
1.2.4《电气装置安装工程电缆线路施工及验收规范》GBJ148-92。
1.2.5《电气装置安装工程接地施工及验收规范》GBJ50169-92。
1.2.6《电气装置安装工程电气设备交接试验标准》GBJ50150-91。
1.2.7《建筑电气工程施工质量验收规范》GBJ50303-2002。
1.2.8《施工现场临时用电安全技术规范》GBJ46-881.2.9本公司在多项类似工程中的施工经验。
2.电气安装工艺流程电气安装施工中，我们将按图2.1电气安装工艺流程图并结合现场其它专业、工序的施工进度组织电气安装工程的施工。
图2.1：电气安装工艺流程图2.3配管施工一、电气部分1.3.1电气配管施工顺序见图2.2图2.2：电气配管施工顺序图2.3.2施工准备1.3.2.1钢管敷设前，由项目技术员向施工班组进行技术交底，明确钢管敷设的路径、坐标、管口标高及技术要点。
2.3.2.2按设计图纸的材质及其规格数量要求进行选管，管材出厂质量合格证的规格、钢种必须与设计要求一致。
钢管确保无锈腐现象，管内壁及管口外光滑无毛刺，并不允许有折扁和裂缝，切断口平整，管口光滑,并且保证管壁薄厚均匀。
2.3.2.3钢管进行防锈、防腐处理。
2.3.3明配钢管2.3.3.1明配钢管以等边角铁做支架，用“U”型管卡或“Ω”型管卡固定，固定点间距应均匀，最大距离必须符合表 1.1；管卡与终端、弯头中点、电气器具成盒（箱）边缘的距离为150～500mm。
2.3.3.2明配钢管排列整齐、横平竖直、并刷油保护，面漆色标与支架一致。
管支架在钢结构上可焊接，在混凝土上用钢膨胀螺栓固定或与土建配合直接埋于混凝土内，埋入部分制成燕尾状。
电气仪表施工方案
电气仪表施工方案一、工程概述电气仪表施工是工程建设中不可或缺的重要环节，负责安装、调试和维护各种电气仪表设备，确保工程系统正常运行，提高施工效率和质量。
本文将就电气仪表施工过程中的一些关键点进行详细介绍。
二、施工准备1. 施工前检查在正式开始施工前，要对施工现场进行全面检查，确保电气仪表的安装位置和相关设备齐全，同时检查施工人员的资质和个人防护装备是否符合要求。
2. 施工计划制定根据工程要求和实际情况，制定合理的施工计划，确定施工队伍人员分工、工期安排和材料采购计划，确保施工进度顺利进行。
三、施工流程1. 安装电气仪表设备根据设计图纸和施工方案，对电气仪表设备进行安装，注意安全规范，保证设备稳固可靠。
2. 连接电路线路根据电路图纸连接电气仪表设备的电路线路，确保线路连接正确、牢固，避免短路和其他安全隐患。
3. 调试设备安装和连接完成后，对电气仪表设备进行调试，检查设备运行状态和指示灯显示是否正常，确保设备能够正确工作。
四、施工质量控制1. 质量检查在施工过程中，要定期进行质量检查，确保施工符合设计要求和相关标准，及时发现和解决施工中的质量问题。
2. 完工验收施工结束后，要进行完工验收，由专业人员对电气仪表设备进行综合检查和测试，确保设备安全可靠、运行正常。
五、施工安全防护1. 安全培训在施工前，要对施工人员进行安全培训，强调施工中的安全注意事项和操作规程，提高施工人员对安全问题的认识和重视程度。
### 2. 安全防护设施在电气仪表施工现场设置明显的安全警示标志，配备必要的安全防护设施，严格执行安全操作规程，确保施工现场的安全。
结语电气仪表施工是工程建设中至关重要的一环，只有严格按照施工方案进行操作，保证质量和安全，才能顺利完成施工任务。
希望本文介绍的电气仪表施工方案能对相关工程人员提供一定的指导和参考。
电气仪表施工方案
重大综合一般日照港油品码头有限公司油库扩建工程联合泵房电器仪表施工技术方案编制：校审：批准：中国石化集团第四建设公司山东日照工程项目部二○一一年五月三日目录一、适用范围.................................................................................................................................................... - 1 -二、编制依据.................................................................................................................................................... - 1 -三、工程概况.................................................................................................................................................... - 1 -3.1工程简介 (1)3.2工程特点 (1)四、施工流程 (2)五、施工方案.................................................................................................................................................... - 2 -5.1总体施工方案 ..............................................................................................................................................5.2主要施工工具和人力资源 (2)5.3主要施工方法 (3)5.4金属线槽、桥架安装 (5)5.5接地处理 (5)5.6电缆敷设 (5)5.7质量标准 (6)5.8电气器具安装 (7)5.9配电箱（盘）安装 (10)5.10质量检验 (10)六、施工管理措施 (12)6.1技术管理措施 (12)6.2文件资料管理 (12)6.3技术工作管理 (13)6.4施工质量保证措施 (13)6.5安全管理措施 (13)6.6材料管理保护措施 (14)6.7成品保护管理措施 (14)6.8文明施工管理措施 (14)6.9降低成本措施 (15)七、HSE管理和控制措施......................................................................................................................................7.1安全组织体系 (17)7.2危险源分析及控制 ......................................................................................................................................7.3HSE管理和控制措施细则..........................................................................................................................一、适用范围本措施仅适用于日照港油品码头有限公司油库扩建工程联合泵房的电器仪表及配套设备的安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重大综合√一般日照港油品码头有限公司油库扩建工程联合泵房电器仪表施工技术方案编制：校审：批准：中国石化集团第四建设公司山东日照工程项目部二○一一年五月三日目录一、适用范围...................................................................... - 1 -二、编制依据...................................................................... - 1 -三、工程概况...................................................................... - 1 -3.1 工程简介...................................................................... - 1 -3.2 工程特点...................................................................... - 1 -四、施工流程 (2)五、施工方案...................................................................... - 2 -5.1 总体施工方案......................................................................5.2 主要施工工具和人力资源. (2)5.3 主要施工方法 (3)5.4 金属线槽、桥架安装 (5)5.5 接地处理 (5)5.6 电缆敷设 (5)5.7 质量标准 (6)5.8 电气器具安装 (7)5.9 配电箱（盘）安装 (10)5.10 质量检验 (10)六、施工管理措施 (12)6.1 技术管理措施 (12)6.2 文件资料管理 (12)6.3 技术工作管理 (13)6.4 施工质量保证措施 (13)6.5 安全管理措施. (13)6.6 材料管理保护措施 (14)6.7 成品保护管理措施 (14)6.8 文明施工管理措施 (14)6.9 降低成本措施 (15)七、HSE管理和控制措施..................................................................7.1 安全组织体系 (17)7.2 危险源分析及控制..................................................................7.3 HSE管理和控制措施细则............................................................一、适用范围本措施仅适用于日照港油品码头有限公司油库扩建工程联合泵房的电器仪表及配套设备的安装。
二、编制依据《电气装置安装工程母线装置施工及验收规范》—GBJ149-90《电气装置安装工程高压电器施工及验收规范》—GBJ149-90《电气装置安装工程电气设备交接试验标准》-- GB50150-91《石油化工施工安全技术规程》--SH3505-1999《石油化工企业仪表接地设计规范》--SH3019-1997《电气装置安装工程低压电器施工及验收规范》-- GB50254-96《电气装置安装工程电缆线路施工及验收规范》—GB50168-92《电气装置安装工程接地装置施工及验收规范》—GB50169-92《电气装置安装工程电气照明装置施工及验收规范》—GB50259-96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》—GB50257-96《电气装置安装工程1KV及以下配电线工程施工及验收规范》—GB50258-96《自动化仪表安装工程质量检验评定标准》—GBJ131-90《自动化仪表安装工程施工及验收规范》—GB50093-2002三、工程概况3.1 工程简介日照港油品码头有限公司油库扩建工程位于日照市岚山区，新建工程主要包括原（料）油罐区两个、３联合泵房一个、汽车装卸设施及库区工艺及热力管网单元．原（料）油罐区一单元内新建５．５万ｍ原（料）油浮顶储罐６座和３万ｍ３浮顶储罐２座，原料油罐区二单元内新建１万ｍ３原（料）油浮顶储罐３座和５千ｍ３燃料油拱顶储罐１座，用于接收和储存来自油品码头的原油或燃料油；库区工艺及热力管网单元负责联络库区各单元与码头及联合泵房等经过库区的工艺及热力管道系统。
3.2 工程特点原料油罐区内共计５．５万ｍ３浮顶罐６座、３万ｍ３浮顶罐２座，１万ｍ３浮顶罐３座和５千ｍ３拱顶罐１座, 罐区按储存原油设计，流程兼顾在清洗储罐及管道顶线后可储存燃料油品种，因原油与燃料油的火灾危险等级不同，储存使用要求为罐区内一次只能储存单一品种油品；储罐防火间距满２足ＧＢ５００７４－２《０石０油２库设计规范》要求，两个罐区防火堤内占地总面积为６０９５８．ｍ７５；工艺管道特性为石油化工有毒、可然介质输送流体用管道，低压氮气输送管道等级为２Ｂ４，油品输送用管道最高等级为３Ｂ１，蒸汽输送管道为３Ｂ２，伴热蒸汽管道为ＳＴＢ；单元内主管带采用地上管墩敷设，主管带坡度为０．１％，管墩的距地高度为３００～６０ｍ０ｍ；储罐前管道与储罐的连接采用柔性连接，连接选用横向大拉杆膨胀节，管道在穿越防火堤时设刚套管，套管的长度不小于防火堤厚度，且两段做放渗漏密封；从码头来的原油或燃料油是经船上油泵直接送入罐区储罐储存，油品在输送过程中使用维温输送，管线的保温方式为蒸汽保温。
四、施工程序电气安装施工程序流程图图纸审核↓配合土建结构预埋件↓支架安装↓桥架安装↓设备调试↓质量检查↓总体验收↓交工五、施工方案5.1 总体施工方案ａ本工程施工综合性较强，包括自控、电气、仪表工程安装及非标制作安装；ｂ做好施工准备工作，重点落实各项施工条件，进行质量策划，明确该工程的质量目标并进行分解，及早提出材料、人员、机具设备计划。
组织人员、机具材料进场。
完成临时用电和临时用水工程的安装，同时完成临建搭设及临时道路的铺设。
ｃ严格控制质量，确保安装质量达到设计要求。
5.2 主要施工机具及人力资源:机具数量工种人力汽车吊 1 技术员 1电焊机 2 施工员 1液压千斤顶 1 管工 1手电钻 2 焊工 1等离子切割机 2 电工 2氩弧焊机 1 普工 5运输车1~10t 1 合计115.3 主要施工方法5.3.1. 管路敷设施工工艺1、结构预留洞口：根据图纸绘制相应结构留洞、套管图和洞口、套管检查表，供施工和检查使用。
洞口、套管检查表采用逐项管理。
5.3.2 、钢管暗敷设（1）钢管暗敷设工艺流程:（2）施工准备：根据施工图纸提出材料计划，列出规格、型号以及施工需用量。
（3) 预制加工：管径在20mm以下时，使用专用手扳煨管器煨弯，管径为25mm以上时，使用液压煨弯器煨弯，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10%，线路暗配时，弯曲半径不应小于管外径的 6 倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10 倍；同时，其埋深不得小于15mm，管道埋于二层钢筋之间，且应尽量避免重叠。
（4) 弹线定位：在所需要的施工部位按照要求进行弹线定位，要求挂线找平、线坠找正，并且标出盒箱实际尺寸位置。
（5）暗配的电线管路沿最近的路线敷设，并应减少弯曲；管路超过下列长度，应加装接线盒，其位置应便于穿线，无弯时不大于30m、有一个弯时不大于20m、有二个弯时不大于15m、有三个弯时不大于8m必须加装接线盒；无法加装接线盒时，可加大一号管径。
埋入墙或混凝土内的管子，离建筑物、构筑物表面的净距必须不小于15mm。
（6）进入配电箱、接线箱盒的电线管路，应排列整齐，一管一孔，箱盒严禁开长孔，铁制盒、箱严禁用电焊、气焊开孔，。
钢管进入盒、箱，管口应用螺母锁紧，露出锁紧螺母的丝扣2～3 扣，两根以上管进入盒、箱要长短一致，间距均匀、排列整齐；（7）切断管子时，用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。
切割断口处应平齐不歪斜，管口刮锉光滑、无毛刺，管内铁屑除净。
（8）埋地的电线管路严禁穿过设备基础，在穿过建筑基础时，必须加保护管。
（9）镀锌钢管连接时必须使用通丝管箍连接，套丝采用套丝板，应根据管外径选择相应板牙，套丝过程中，要均匀用力。
（10）钢管套丝不得有乱扣现象，管箍必须采用通丝管箍，外露2-3 扣。
（11）现浇混凝土楼板配管：先确定箱盒位置，根据墙体的厚度，弹出十字线，将堵好的盒子固定牢然后敷管。
有两个以上盒子时，要拉直线。
管进入盒子的长度要适宜，管路每隔1m左右用铅丝绑扎牢。
（12）随墙（砌体）配管：配合土建工程砌墙立管时，管子外保护层不小于15mm，管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子。
往上引管有吊顶时，管上端应煨成90°弯进入吊顶内，由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先固定盒后接短管。
（13）穿越外墙的钢管必须焊止水片，埋入土层的钢管做沥青防腐处理。
（14）配合施工中，电气专业人员随工程进度密切配合土建作好预埋工作，加强检查，杜绝遗漏，浇筑混凝土时应派专人看护。
（15）地下室人防施工应严格按照FJD-2001 人防电气图集进行，配管穿越防护单元须作密闭处理，密闭处理应根据各自的情况采用相应的方法。
5.3.3 、紧定式JDG管敷设（1) 管与管连接: 先把镀锌电线管与直通管接头( 或螺纹管接头带紧定螺一端) 拧紧定位后，用紧定扳手持续拧紧紧定螺钉，直至拧断“脖颈”，使镀锌电线管与直通管接头成一整体即达到连接要求。
无须再做接地跨接线。
（2) 镀锌电线管与接线盒、箱连接旋下螺纹管接头的爪型锁，并置于接线盒内壁面，用紧定扳手使爪型锁母与六角锁母里外夹紧接线盒即可，管螺纹宜外露2~3 扣。
无须再做接地跨接线。
(3) 镀锌钢管跨接地线采用专用接地卡连接，采用不小于4mm2的双色铜芯绝缘线作跨接线。
金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm钢导管不得套管熔焊连接。
管内穿线施工工艺1、选择导线（1）根据设计要求选择导线规格及型号（2）相、零、地的颜色加以区分，黄绿双色－地线，兰色－零线2、穿带线：带线受阻时，用两根钢线同时搅动，使两根钢线的端头相钩绞在一起，然后将带线拉出。
3、清扫管路：清除管路中的灰尘、泥水、杂物等。
5.3.4 、放线与断线（1) 放线：A. 放线前根据设计施工图对导线的规格，型号进行核对。
B. 放线时导线置于放线框架或放线车上。
（2) 断线：A. 接线盒、开关盒、插座盒、灯头盒内导线的预留长度应为15cmB. 配电箱内导线的预留长度为配电箱体周长的1/2C.出户导线预留长度应为 1.5mD.共用导线在分支处，可不剪断导线而直接穿过5.3.5 、导线与带线的绑扎:考虑导线截面大小，根数多少将导线与带线进行绑扎，绑扎处做成平滑锥型状便于穿线。
