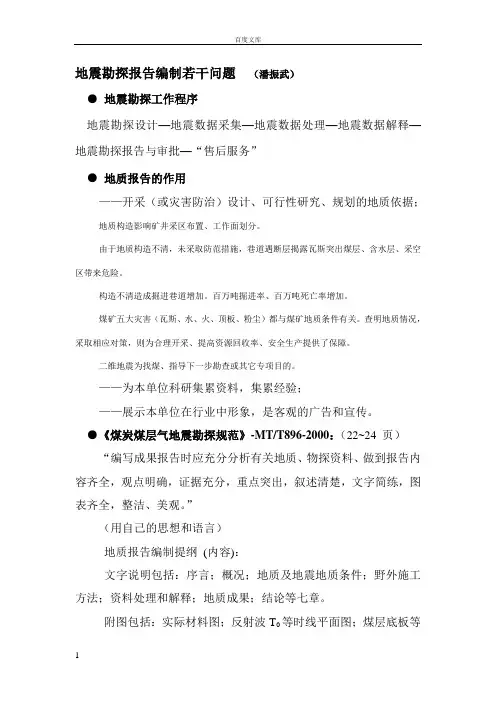

地震勘探报告编制地震勘探报告编制若干问题（潘振武2010.4）●地震勘探工作程序地震勘探设计—地震数据采集—地震数据处理—地震数据解释—地震勘探报告与审批—“售后服务”●地质报告的作用——开采（或灾害防治）设计、可行性研究、规划的地质依据；地质构造影响矿井采区布置、工作面划分。

由于地质构造不清，未采取防范措施，巷道遇断层揭露瓦斯突出煤层、含水层、采空区带来危险。

构造不清造成掘进巷道增加。

百万吨掘进率、百万吨死亡率增加。

煤矿五大灾害（瓦斯、水、火、顶板、粉尘）都与煤矿地质条件有关。

查明地质情况，采取相应对策，则为合理开采、提高资源回收率、安全生产提供了保障。

二维地震为找煤、指导下一步勘查或其它专项目的。

——为本单位科研集累资料，集累经验；——展示本单位在行业中形象，是客观的广告和宣传。

●《煤炭煤层气地震勘探规范》-MT/T896-2000：（22~24 页）“编写成果报告时应充分分析有关地质、物探资料、做到报告内容齐全，观点明确，证据充分，重点突出，叙述清楚，文字简练，图表齐全，整洁、美观。

”·其它物探成果资料·区域地质资料·周边其它煤矿、小窑情况需要时：煤质、岩石力学性质，水文地质试验、观测成果表。

地球物理测井资料一般应有：·视电阻率（电阻率电位）·自然伽玛·伽玛—伽玛（密度测井）·自然电位·孔斜测量成果·地温80年代开始数字测井，增加：·声波测井---可计算岩层的波速·中子测井·可直接显示出煤层的碳、灰、水比例·可直接显示出岩层的砂、泥、水比例·计算岩石孔隙度和其它岩石力学指标·可测定或计算地层倾角矿井资料·采掘工程平面图·主要煤层底板等高线图·井下地质编录以往资料分析·可靠程度、勘探工程质量·地层厚度、岩性变化规律·煤层层数、厚度变化规律，煤层对比情况·构造规律、地质异常发育情况·错误甄别（不可照抄）地面踏勘了解浅、表层地震地质条件，小煤窑及石材等其它矿产开发情况。

2. 地质报告文字编写2.1 名称：应有勘探区所在地的省、县或煤田、矿区名，有矿种和勘探阶段（目的），一般不写业主、企业名。

2.2封面及题名页：除报告名称外应有，施工时间，报告提交时间，报告编制单位，提交单位及相关责任人名单、负责人签字。

（报告封面）……省……县……煤矿（煤田、矿区）…采区三维地震勘探报告煤炭科学研究总院西安院2010年3月（二0一0年三月，汉字与阿拉伯数字混用，错误）（题名页）项目名称：……省……县……煤矿……采区三维地震勘探委托单位：…………公司施工时间：…………年……月……日～…………年……月……日承担单位：煤炭科学研究总院西安院院长：………总工程师：………报告编制单位：煤炭科学研究总院西安院地震勘探所项目负责：………外业负责：………外业技术人员：….（此项最好写在本页背面，并注明分工责任）资料处理：………报告编制：………图件编制：………审核：………所总工程师：………所长：………监理单位：………………监理工程师：………报告提交时间：………年……月报告批准时间：………年……月，…………号文报告批准单位：……………公司报告审批决议书或审查意书（全文，列报告正文前）（以下另页开始）目录序言1.概况2.地质及地震地质条件3..（略）附图目录（不是文字报告中的插图）图号顺序号图名比例尺附表目录（不是文字报告中的表格）册号序号附表名称页号附件目录册号序号附件名称页号2.3计量单位采用国家法定计量单位1984年，国务院颁布《中华人民共和国法定计量单位》，工程技术文件、科学论文应严格遵照执行。

地震报告常用的有：单位名称正确表示错误表示符号中文符号符号中文符号米m 米M 公尺公里千米km 千米KM、Km、kM平方米m2米2M2平米、平方平方千米km2千米2KM2平方公里kg 千克（公斤）Kg、KG千克（公斤）吨t 吨T 公吨百万吨Mt 百万吨MT2.4文字报告中插图、表是清楚、简捷的表达方式，应有图名、表名，编号。

图、表应有“自明性”，有图例、计量单位，读者单看图、表就可明白所要表达的意思（不能只有自己明白）。

插图中的数字、符号要能看清楚。

占整页的图、表可编暗页码。

文、图、表中数据和表达的结论应当一致，互为补充，不矛盾。

2.5 地质成果的表述报告中对观测系统、资料采集、处理、解释的叙述和论证是必要的，说明获得资料的质量和可靠性，但用户最终需要的是地质成果。

·勘查区地质构造的描述地震勘探主要目的是查构造。

首先要对勘查范围宏观构造形态进行整体描述，针对勘查区具体特征，突出重点，概括全貌。

描述：单斜或褶曲、复式褶曲，整体走向，倾向、倾角及其变化，褶曲倾伏方向，幅度、宽度；断层分布情况、性质、产状（断层面走向、倾向、倾角）、密度；其它（陷落拄、火成岩侵入、古河床、古隆起…）。

·地层概念界、系、统、组（层）是指地层，如中生界侏罗系中统延安组。

代、纪、世、期是指地质时代，如侏罗纪煤田是指在侏罗纪时期形成的煤田。

叙述地层顺序用“上、中、下”，要说明其与下伏地层的接触关系（整合、平行不整合、角度不整合）。

讲地质时代用“早、中、晚”，如早侏罗世。

“煤系”即“含煤地层”，“煤系地层”是错误表示，现行规范用“含煤地层”。

·井田（勘查区）“构造复杂程度”分为“简单”、“中等”、“复杂”、“极复杂”四种类型；“煤层稳定程度”分为“稳定”、“较稳定”、“不稳定”、“极不稳定”四种类型。

在《煤、泥炭地质勘查规范》中（18-19页）对各种类型的划分有明确表述，不能凭感觉随意评述。

从事地震勘查的专业人员应熟知《煤、泥炭地质勘查规范》。

·在多媒层地区，应对区内钻孔的煤层对比逐一进行审核，利用反射波层位追踪，结合钻探岩性、测井曲线、煤质等特征来进行煤层对比。

往往可以获得新的认识。

·煤层厚度变薄的原因很多：沉积时地表沉降速度不均衡与成煤物质来源不匹配；含煤地层基底不平，成煤环境范围受到限制；煤层形成后遭到冲刷；后期构造如断层、褶曲的破坏；火成岩侵入等。

不能把煤层变薄一概归结为冲刷。

报告对煤层厚度异常区、无煤区应写明具体位置、面积。

·煤层的风化带是指煤层己（或在地质历史上曾经）出露或接近地表，因风化使煤在物理性质和化学性质上均发生了明显变化的地带。

而煤层氧化带是物理性质无变化仅发生化学性质变化的地带。

就地震勘探的原理而言，只能划分出煤的风化带，不能分出煤的氧化带。

因此，在报告中自己的成果尽量避免出现“风氧化带”。

·断层落差规范对“落差”没有定义。

平缓地层断层“落差”只有一个答案，即断层两盘相同层位的高差。

但在倾斜地层对断层“落差”的度量方法不统一。

根据矿井实用的需要和多数人的观点，“落差”应指“铅垂地层断距”。

井下工作面巷道多沿煤层顺走向布置，巷道遇断层后希望知道沿走向方向与另一盘相同层位的高差，这就是“铅垂地层断距”，如果断层两盘的地层产状没有较大的转折，在任意方向的剖面图上度量“铅垂地层断距”是不变的。

·“破碎带”不等同于断层在野外地层露头、矿井下、钻孔岩心经常可见：岩、煤层破碎地带不一定是断层，断层面附近也不一定都有破碎带。

这与断层性质、断层发展过程、断层两盘的岩石性质有关。

·“同沉积断层”内蒙二连盆地群发育有同沉积断层。

地震所在五间房、朝克等井田三维地震勘探中新发现大量断层是不是同沉积断层？同沉积断层是在沉积和成岩过程中因重力或沉降压实差异而形成。

其特征：正断层；断面上陡下缓倾向盆地中心；走向平行于盆地边缘；断层上盘（下降盘）地层明显增厚。

可见三维地震解释的断层不可能都是同沉积断层。

·“验证情况”断层解释成果的验证不仅限于钻孔是否打到断层面，即使解释完全正确，这样的几率也非常小。

钻探对断层两盘煤层标高的控制情况、对地层整体形态的控制情况都是地震成果的验证。

2.6“结论”章的编写包括：主要工作方法、工作量、质量；地震勘探的地质成果；（应简练概括逐一叙述各项地质成果）验证情况；明确说明是否完成规定任务，是否可作为下一步工作的依据；（对照合同和规范逐条回应是否完成任务）存在问题：在当前技术水平、设备能力、合同条款的前提下，交待客观存在的具体问题，以利对资料的使用和指导下一步工作；建议：应有与本项目有关的具体建议。

好的“结论”可以看结论而知全文，可作为鉴定、评审书的底稿。

2.7 摘要摘要是报告不加注释和评论的陈述，是包含报告主要内容的完整短文。

包括报告名称，提交单位，工作目的，勘查方法，工程量，质量，主要地质成果，审批意见，结论。

报告资料组成。

不超过400字。

2.8测量地震报告应说明采用的坐标系和高程系。

——中国大地坐标系1954年北京坐标系（由苏联普尔科沃坐标系计算而丰）1980年西安坐标系1980年北京坐标系（80年后局部用西安坐标系平差成新北京坐标系）。

地方独立坐标系北京坐标系与西安坐标系均为国家大地坐标系。

据闻今后提交给国土资源部资源评估、备案的地质报告，一律采用1980西安坐标系。

如果地震观测系统在施工中自设相对独立坐标系，则应将其与国家坐标系相互换算关系在报告中说明。

注意：大地测量平面直角坐标系的X、Y轴与数学（计算机）的X、Y轴相反。

——高程系统渤海高程系1956年黄海高程系1985年黄海高程系（国家高程基准·青岛）——WGS—84坐标系（空间、动态）GPS（卫星定位）定点坐标，使用时需转换成北京或西安坐标系——测量误差分为绝对误差（有量纲）和相对误差（无量纲）。

注意把测量成果误差与仪器误差区别开。

报告中要把测量成果的实际绝对误差列出，不能笼统说符合规范要求。

也不能把‘测量设计要求’作为测量报告。

2.9地形、地貌（浅层物探条件）描述地理学：地形= 地貌（地表起伏形态的总称）测量学（地形图）：地形= 地貌+ 地物（位于地表的固定物体）地形要素：高程切割深度（相对高程、比高）起伏形态成因形态常见地形描述内容——山区：高程、切割程度、最高、最低点起伏、变化趋势山脊走向、形态：尖、园、平山坡形态：凹、凸、直坡度——平原：平坦波状起伏倾斜洼地、堤坝、沟渠、残丘、地表建筑、高压线——河流：河流、河网平面形态、宽度，河谷、阶地、河漫滩形态——风成地貌：除地表形态外地面，岩石性质，沙、砾、泥分布情况、砾石大小，密度、沙丘大小、高度、形状。

荒漠：气候干燥、降水稀少，蒸发量大、植被贫乏的地区。

按地面组成物质分为沙漠、岩漠、砾漠、泥漠、盐漠。

戈壁：蒙古语，沙漠，砾漠。

——黄土地貌沟、梁、峁、塬，各自的形态、大小、沟梁的方向、条数或密度、坡度、深度及黄土厚度。
