烟道及风帽报价联系单
住宅烟道系统技术标准
住宅烟道系统一、适用范围本工法适用于大唐地产南宁城市公司广西区域所有烟道的制安工程招投标及现场施工指导。
二、依据2.1 除另有注明外，本工法须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：➢《工程建设标准强制性条文》➢《住宅厨房、卫生间防火组合变压型排气道》（桂11J601）➢《住宅厨房、卫生间防火组合变压型排气道》（桂12J602）➢《住宅排气道（一）》（07J916-1）➢《排油烟气防火止回阀》GA∕T798-2008➢《建筑通风和排烟系统用防火阀门》GB19530-2007➢《通风管道耐火试验方法》GB∕T17428-2009➢《建筑材料及制品燃烧性能分级》GB8624-2006➢《建筑材料放射性核素限量》GB6566-2001➢《建筑构件耐火试验方法》GB∕T19978-1999➢《住宅设计规范》（GB50096—2011）➢《民用建筑设计通则》GB50352—2005➢《住宅建筑规范》GB50368—2005➢《建筑设计防火规范》GB50016—2006➢《采暖通风与空气调节设计规范》GB50019—2003➢《住宅厨房、卫生间排气道》JG/T194—2006➢《住宅厨房及相关设备参数》（GB11228-89）➢《全国民用建筑工程设计技术措施09版》2.2 本工法仅针对厨房排烟道，不包括卫生间排烟道和商业排烟道。
三、烟道概述及分类3.1 住宅的烟道，是指住宅用于厨房、卫生间排放烟和烹饪废气及通风的竖向排气道。
目前在住宅中所用的排气道主要形式是在住宅中设置竖向穿越各楼层的管道，通过机械(抽油烟机或排风扇)将各楼层厨房、卫生间的废气收集后，集中排出。
3.2 住宅排气道按照产品特性分为：自排式排气道、变压式排气道、止逆阀是排气道、变压与止逆阀式排气道等。
四、设计、制作、安装及施工要求4.1 设计要求◎条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500左右），做成为首层现浇钢筋混凝土烟道。
通风工程报价清单
其中暂估价地上通风工程1030404033001风扇台2030703007001碳钢风口，散流器、百页窗个963030703007002碳钢风口，散流器、百页窗个1194041001006001碳钢风口，散流器、百页窗个37650410********碳钢风口，散流器、百页窗个924地下通风工程6030108003001轴流通风机台36007030108003002轴流通风机台36008030108003008轴流通风机台6009030108003006轴流通风机台600通风工程报价清单（分部分项工程和单价措施项目清单与计价表）工程名称：×××通风工程标段：第 1 页 共 5 页金额（元）52综合合价项目特征描述工程量序号计量单位综合单价1.名称：外墙防雨百页2.规格：800*50041.名称：外墙防雨百页2.规格：500*100011.名称：外墙防雨百页2.规格：900*190021.名称：外墙防雨百页2.规格：2900*150021111本页小计注：为计取规费等的使用，可在表中增设其中：“定额人工费”。
项目编码项目名称其中暂估价10030108003007轴流通风机台220011030108003008轴流通风机台120012030703001001碳钢阀门个422013030703001003碳钢阀门个422014030703001004碳钢阀门个52415030703001005碳钢阀门个52416030703001006碳钢阀门个52417030703001009碳钢阀门个37018030703001010碳钢阀门个22219030703001007碳钢阀门个8020030703001008碳钢阀门个19021030703007001碳钢风口，散流器、百页窗个52022030503007001电动调节阀执行机构个10023030703007002碳钢风口，散流器、百页窗1.名称：排风口120*400个2024030703007003碳钢风口，散流器、百页窗1.名称：排风口400*500个52分部分项工程和单价措施项目清单与计价表工程名称：×××通风工程标段：第 2 页 共 5 页金额（元）11综合合价项目特征描述工程量序号计量单位综合单价1.名称：70O C 全自动防火阀2.型号 规格：2800*200011.名称：70O C 全自动防火阀2.型号 规格：2800*200011.名称：全自动复位多叶防火调节阀70O C2.型号 规格：1000*32041.名称：全自动复位多叶防火调节阀70O C2.型号 规格：1000*32041.名称：全自动复位多叶防火调节阀70O C2.型号 规格：1000*32041.名称：重力防火阀70O C熔断关闭2.型号 规格：500*20011.名称：重力防火阀70O C熔断关闭2.型号 规格：800*40011.名称：风管止回阀2.型号 规格：400*15011.名称：风管止回阀2.型号 规格：800*40011.名称：常闭送风口400*100041.名称：风管阀门执行机构WZDck 1411本页小计注：为计取规费等的使用，可在表中增设其中：“定额人工费”。
工程-防排烟工程-材料价格表
㎡
110
2565.2
45
TRX7玻镁风管400×600
5.6
㎡
110
616
46
∅100PVC管
116
m
47
阻抗复合式消声器1800X300
1
个
1980
1980
48
风管止回阀∅ 400
1
个
152
152
49
70℃防火阀∅100
122
个
115
14030
50
排烟防火阀1800X300 280°C关闭，与风机联锁
2
台
950
1900
9
SF-1~6混流通风机SWF-I-7.5#L=20490m3/h,P=4KW
6
台
2520
15120
10
JS6-1低噪声方形壁式轴流风机DFBZ-
8.0#L=19850m/h,P=1.1KW
开洞尺寸 1000X1000洞底距平台高度1800
1
台
2310
2310
11
JS7-1低噪声方形壁式轴流风机DFBZ-
6.3#L=10570m/h,P=0.55KW顶板下开洞800X800洞顶距顶板300
2
台
1890
3780
25
JS7-3低噪声方形壁式轴流风机DFBZ-
6.3#L=10570m/h,P=0.55KW梁底开洞 800X800
1
台
1890
1890
26
JS6、7-4混流通风机SWF-I-7.5#L=20490m3/h,P=4KW
3780
19
JS7-2低噪声方形壁式轴流风机DFBZ-

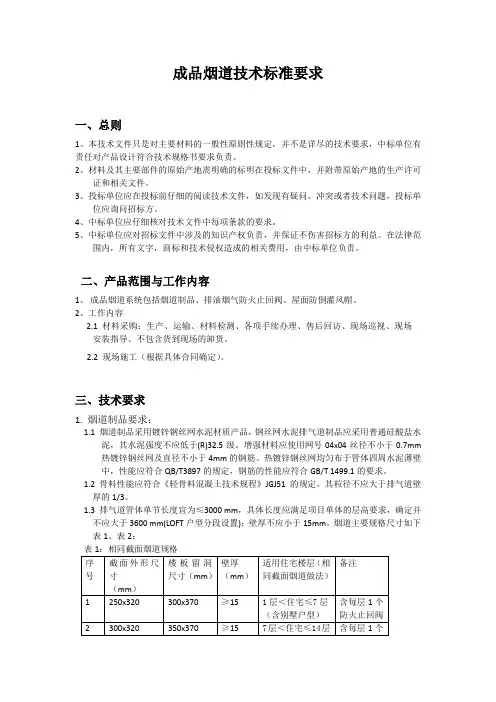

15、成品烟道战略采购技术标准
成品烟道技术标准要求一、总则1、本技术文件只是对主要材料的一般性原则性规定，并不是详尽的技术要求，中标单位有责任对产品设计符合技术规格书要求负责。
2、材料及其主要部件的原始产地需明确的标明在投标文件中，并附带原始产地的生产许可证和相关文件。
3、投标单位应在投标前仔细的阅读技术文件，如发现有疑问、冲突或者技术问题，投标单位应询问招标方。
4、中标单位应仔细核对技术文件中每项条款的要求。
5、中标单位应对招标文件中涉及的知识产权负责，并保证不伤害招标方的利益。
在法律范围内，所有文字，商标和技术侵权造成的相关费用，由中标单位负责。
二、产品范围与工作内容1、成品烟道系统包括烟道制品、排油烟气防火止回阀、屋面防倒灌风帽。
2、工作内容2.1 材料采购：生产、运输、材料检测、各项手续办理、售后回访、现场巡视、现场安装指导、不包含货到现场的卸货。
2.2 现场施工（根据具体合同确定）。
三、技术要求1. 烟道制品要求：1.1 烟道制品采用镀锌钢丝网水泥材质产品，钢丝网水泥排气道制品应采用普通硅酸盐水泥，其水泥强度不应低于(R)32.5级。
增强材料应使用网号04x04丝径不小于0.7mm 热镀锌钢丝网及直径不小于4mm的钢筋。
热镀锌钢丝网均匀布于管体四周水泥薄壁中，性能应符合QB/T3897的规定，钢筋的性能应符合GB/T 1499.1的要求。
1.2 骨料性能应符合《轻骨料混凝土技术规程》JGJ51的规定，其粒径不应大于排气道壁厚的1/3。
1.3 排气道管体单节长度宜为≤3000 mm，具体长度应满足项目单体的层高要求，确定并不应大于3600 mm(LOFT户型分段设置)；壁厚不应小于15mm。
烟道主要规格尺寸如下表1、表2：1.4排气道管体力学性能应符合下列规定:1.4.1排气道制品垂直承载力不应小于90kN。
1.4.2 耐软物撞击，应符合《住宅厨房、卫生间排气道》JG/T 194的相关规定。
1.5 排气道的外观质量与尺寸偏差要求应符合《住宅厨房、卫生间排气道》JG/T 194的相关规定。
防排烟、通风报价单
1
斜流风机 No.7C
台
2
斜流风机 No.8A
台
3
斜流风机 No.5.5A
台
4
斜流风机 No.5A
台
2.规格：风量：1000m³/h；转速： 1450rmp；全压：52pa；电机功 方形壁式轴流风 率：0.06KW 5 机 3.支架安装 No.2.5C 4.支架手工除锈刷防锈漆两道 详见05S4-1-213 2.规格：风量：4000m³/h；转速： 960rmp；全压：98pa；电机功率： 方形壁式轴流风 0.25KW 6 机 3.支架安装 No.4.0B 4.支架手工除锈刷防锈漆两道 详见05S4-1-213 2.规格：风量：65000m³/h；转 速：960rmp；风压：690pa；出口 噪声限值：≤94；电量：18.5kw； 电压：380 3.支架安装 4.支架手工除锈刷防锈漆两道
序 号 项 目 项目特征描述
2.规格：风量：40712m³/h；转 速：960rmp；风压：309pa；出口 噪声限值：≤85；电量：5.5kw； 电压：380 3.支架安装 4.支架手工除锈刷防锈漆两道 2.规格：风量：21262m³/h；转 速：960rmp；风压：310pa；出口 噪声限值：≤82；电量：3kw；电 压：380 3.支架安装 4.支架手工除锈刷防锈漆两道 2.规格：风量：17177m³/h；转 速：960rmp；风压：391pa；出口 噪声限值：≤78；电量：3kw；电 压：380 3.支架安装 4.支架手工除锈刷防锈漆两道 2.规格：风量：13952m³/h；转 速：960rmp；风压：457pa；出口 噪声限值：≤78；电量：3kw；电 压：380 3.支架安装 4.支架手工除锈刷防锈漆两道 2.规格：风量：23116m³/h；转 速：960rmp；风压：251pa；出口 噪声限值：≤82；电量：3kw；电 压：380 3.支架安装 4.支架手工除锈刷防锈漆两道 2.规格：风量：17177m³/h；转 速：960rmp；风压：391pa；出口 噪声限值：≤78；电量：7.5kw； 电压：380 3.支架安装 4.支架手工除锈刷防锈漆两道 2.规格：风量：850m³/h；出口噪 声限值：56；电量：0.12kw；电 压：220 3.支架安装 4.支架手工除锈刷防锈漆两道

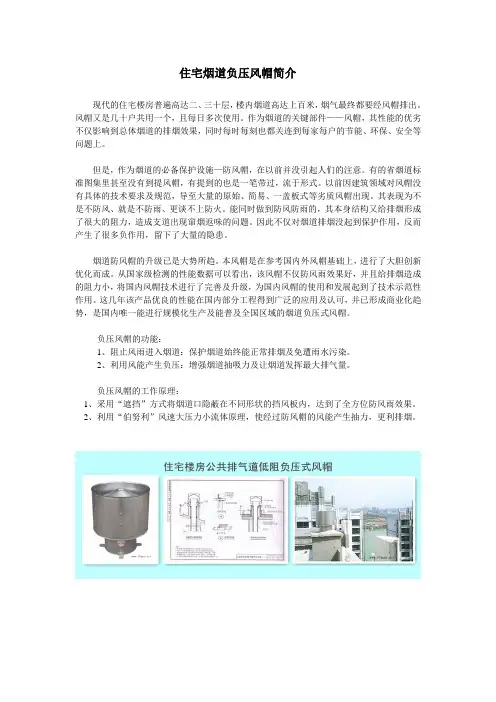

住宅负压风帽简介
住宅烟道负压风帽简介现代的住宅楼房普遍高达二、三十层，楼内烟道高达上百米，烟气最终都要经风帽排出。
风帽又是几十户共用一个，且每日多次使用。
作为烟道的关键部件——风帽，其性能的优劣不仅影响到总体烟道的排烟效果，同时每时每刻也都关连到每家每户的节能、环保、安全等问题上。
但是，作为烟道的必备保护设施—防风帽，在以前并没引起人们的注意。
有的省烟道标准图集里甚至没有到提风帽，有提到的也是一笔带过，流于形式。
以前因建筑领域对风帽没有具体的技术要求及规范，导至大量的原始、简易、一盖板式等劣质风帽出现。
其表现为不是不防风、就是不防雨、更谈不上防火。
能同时做到防风防雨的，其本身结构又给排烟形成了很大的阻力，造成支道出现窜烟返味的问题。
因此不仅对烟道排烟没起到保护作用，反而产生了很多负作用，留下了大量的隐患。
烟道防风帽的升级已是大势所趋。
本风帽是在参考国内外风帽基础上，进行了大胆创新优化而成。
从国家级检测的性能数据可以看出，该风帽不仅防风雨效果好，并且给排烟造成的阻力小，将国内风帽技术进行了完善及升级，为国内风帽的使用和发展起到了技术示范性作用。
这几年该产品优良的性能在国内部分工程得到广泛的应用及认可，并已形成商业化趋势，是国内唯一能进行规模化生产及能普及全国区域的烟道负压式风帽。
负压风帽的功能：1、阻止风雨进入烟道：保护烟道始终能正常排烟及免遭雨水污染。
2、利用风能产生负压：增强烟道抽吸力及让烟道发挥最大排气量。
负压风帽的工作原理：1、采用“遮挡”方式将烟道口隐蔽在不同形状的挡风板内，达到了全方位防风雨效果。
2、利用“伯努利”风速大压力小流体原理，使经过防风帽的风能产生抽力，更利排烟。
烟道、排气道交货检验记录表
4、检查结果、合同约定检查结果、结论应填符合或不符合。
买方签字：卖方签字：监理签字：
YDBA-002
检验项目：1、外观检验2、集合尺寸检查3、是否与图集相符4、风帽型号5、安全阀门型号
监理单位：检查人：
检验结果：
合同约定检验结果：
结论：
注：1、烟道进场时，买卖双方、监理单位共同检查是外观质量，烟道几何尺寸、风帽型号、安全阀门型号。
2、判定烟道产品是否符合图集要求，交货检验结果为依据，其它检验项目按合同规定执行。
烟道、排气道交货检验记录表
买方单位
山东博泰建设集团有限公司
卖方单位
桓台果里金霞建材有限公司
建设单位
山东西地置业有限公司
监理单位
山东众成建设项目管理有限公司
施工单位
山东博泰建设集团有限公司
工程名称ห้องสมุดไป่ตู้
西地华府5#住宅楼
烟道型号
350X500mm
风帽型号
安全阀门型号
图集号
L11J105
进场日期
年月日
备案证编号
烟道工程联系单(正式)
工程联系函
日期：2011年11月13日编号：001 页数：1 工程名称泰安志高国际广场工程主送单位大汶口新型建材公司发函事由烟道安装施工滞后抄送单位
紧急（√）催办（√）通知（√）备忘（）回复（√）不回复（）
致：大汶口新型建材公司
志高国际广场项目烟道分包项目自2011年4月29日起具备安装条件并且进场安装，现志高国际广场项目烟道剩余量如下：
3# 500*400 少72根
320*250 少44根
吊洞：10层以上没有完成吊洞
8# 500*400 少128根
320*250 少44 根
吊洞：没有进行
9# ：13层以上没有吊洞，12# ：25层以上没有吊洞
其他楼层存在烟道损坏，漏吊洞等情况，现严重影响现场地面找平，墙面抹灰等工序，无法使工程按期竣工。
现要求你方在烟道洞口满足安全安装的情况下：
2011年11月15日 3#烟道安装完成并且完成吊洞；
2011年11月20日 8#烟道安装完成并且完成吊洞。
2011年11月20日现场所有楼（除10#，11#,13#电梯口处）安装完毕，完成吊洞和修补工作，如果到期没有安装完，将予以每天1000元的罚款，并另行安排人员安装，费用由贵公司承担。
中建三局泰安志高月星国际广场工程项目部
项目经理：
接受人签收。
住宅烟道各种风帽性能分析
住宅烟道各种风帽性能分析前言建筑部品的更新换代尤其彰显出科技的发展、社会的进步、人民的生活面貌等。
楼房越盖越高，排烟口受风越来越大。
烟道承载能力越来越重，排烟口防风要求越来越严。
特别在沿海地区常受台风暴雨的侵袭，排烟口若没有好的防范设施，烟道不仅是排烟效果差，雨水的倒灌同样也会造成恶果。
作为烟道风帽产品几户、甚至几十户仅用一个，且每日多次使用。
我们必须慎重对待，全面了解，谨慎选择。
一、水泥盖板式风帽此类简易的盖板式风帽兴起时间最早，一直延续至今，其抗外界自然因素性能极差。
大自然风一般是45度角向下斜吹，很轻易的就会通过盖板灌入烟道内。
经试验外界风到3级时，所倒灌进烟道里的气流形成的阻力就能使烟道里的热压效应无法实施，从而导致烟道里的烟气无法排出。
造成支道出现窜烟、倒味、耗能等问题，给用户留下了大量的隐患。
此类风帽由于防风、防雨效果极差，已无法适应现代高层楼房烟道的性能要求，属淘汰产品。
二、百叶窗式风帽此类风帽的设计是在烟道的出口加上百叶窗，以防风雨进入烟道内。
但是百叶窗简单的结构所能做到的只是减弱风力，而并不能防风雨倒进。
用在对防风雨效果要求很严的烟道领域内，形同虚设。
另有缺点是排烟阻力大、笨重，并在以后的烟道维护时极为困难。
三、无动力旋转风帽此类风帽的发明来自国外，引进国内后先是用在厂库房顶部作为自然通风设施，后来引用在烟道上作为烟道防风帽使用。
其抗外界自然风干扰效果较好，且可以利用自然风让风帽旋转对烟道内产生抽吸力，更利排烟。
但是在无风或风小情况下，为风帽受风能旋转而设计的结构给排烟造成的阻力大，因而形成的排气量就小。
同时叶片之间间隙小容易受油污堵塞，需要经常清洗也是个问题。
且长时间转动机械部分就容易出故障，用后的维护成本也很大。
据近几年的使用与观察，该产品使用缺陷多、效果差，并不适合用在烟道领域。
四、北京佳仕杰烟道风帽此类利用“伯努利”原理研发的风帽，首先是防烟道倒进风效果好，有效的确保烟道热压效应始终能正常发挥。
防排烟报价表
规格型号
1000*400 1000*400 Φ1200 Φ550 Φ1000 Φ600 320*250 1500*2500 250*200 800*400 1400*400 1000*400 Φ550 2000*400 Φ1000 Φ600 800*400 1400*200 1400*1800 1500*2300 1500*2500 2400*1500 3000*2300 3600*2000 3600*1300 3800*1600 3800*1800 4000*2500 4400*1400 4200*1300 4600*1300 5000*1200 800*320
个 2 326
652
78
70度防火阀
Φ700
个 2 584 1168
79
70度防火阀
Φ750
个 1 621
621
80
70度防火阀
2000*200
个 1 382
382
81
280度防火阀
Φ500
个 1 460
460
82
风管止回阀
Φ650
个 4 259 1036
83
风管止回阀
Φ800
个 3 331
993
84
台
25
9500 237500
18 280度排烟防火阀 Φ1200
个 25 1076 26900
19 280度排烟防火阀 2200*500
个 24 698 16752
20 280度排烟防火阀 630*400
个 18 315 5670
21
多叶调节阀
1400*400
个 12 321 3852
22
多叶调节阀
119
烟道重点检查表
□重点检查变压板和进风口地位置关系以及各个楼层变压板的位置和大小。烟道上标识与实际是否吻合
运输
□减少运输过程中的震动，防止碰撞，装卸时应轻起轻放，严禁抛掷
堆放
□排风道制品的堆放场地也必须坚实平整，不同规格的通风道应分别堆放，堆放高度不得超过2M
烟道重点检查表——烟道安装
项目/期数：标段/栋号/部位：
序号
重要工序（部位）
检查细项
检查内容
检查记录 （时间）
整改复查记录（时间）
质检员
监理工程师
1
施工质量
背面抹灰
□烟道背面必须抹灰，若空隙大于30mm，则用细石砼填灌
支撑件
□每层烟道要做钢筋、角铁承托卸载
安装顺序
□烟道由下向上逐层安装，特别要注意核对烟道型号和楼层
接缝座浆
□上下管道之间的接缝用水泥砂素灰做好密封，管道与楼板间隙用C20细石混凝土填塞，并浇注C20混凝土坎
烟道重点检查表——通用检查表
项目/期数：标段/栋号/部位：
序号
重要工序（部位）
检查细项
检查内容
检查记录 （时间）
整改复查记录（时间）
质检员
监理工程师
1
设计要求
屋面烟帽
□烟道出屋面的部分及风帽必须是钢筋混凝土整体结构（上人屋面的风帽帽檐高度（距离屋面建筑完成面）不小于2000，不上人屋面的风帽帽檐高度不小于600）
烟道壁厚
□所有的烟道必须采用薄壁M20高强度水泥砂浆和钢丝网，不可采用玻璃纤维网。确保薄壁壁厚15MM（800×400以上尺寸的烟道壁厚为25MM）
标识
□每个烟道必须由楼栋和楼层的标识
2
烟道质量
外观质量
□排风道的内外表面应平整，无孔洞
工作联系单表格模板
技术负责人：年月日
项目/施工经理：年月日
施工单位：
（章）
技术负责人：年月日
项目/施工经理：年月日1源自本表一式三份：业主1份，监理单位1份，施工承包商1份。
2.可做一般项目的设计变更联系单,重大变更须填写设计变更申请单。
经我方检查刷漆烟道工作已完成但局部存在有漏焊问题必须按照焊接要求进行焊接限期三天整改完毕
xxxx工程
要回复■不要回复□编号：xxxx -TX-A- 003
主送：xxxx安装工程公司
抄送：
联系事项：关于配置加工存在漏焊现象
内容：
经我方检查刷漆烟道工作已完成，但局部存在有漏焊问题，必须按照焊接要求进行焊接，限期三天整改完毕。
通风排烟工程--人工、材料、机械数量及价格汇总表
序号
编码
名称、规格及型号
单位
数量
单价
合价
1
001
镀锌钢板δ1
m2
164.86
150
24729.6
2
002
等边角钢20～40
kg
302.73
6
1816.38
3
003
高效低噪声混流风机SWF(B)-I-9G=26094m3/h,H=320PaN=4KW，
n=720r/min
70℃防火阀900*500
个
2
413
826
25
025
70℃电动防火阀500*400
个
2
319
638
26
026
70℃电动防火风口500*800
个
2
490
980
27
027
单层百叶风口（带阀）600*500
个
2
132
264
28
028
防雨百叶（带防虫网）800*1000
个
2
288
576
29
029
70℃防火阀800*320
个
2
329
658
30
030
70℃电动防火阀500*250
个
2
286
572
31
031
百叶风口安装周长(mm以内)
2500700*400
个
2
126
252
32
032
70℃电动防火风口500*500
个
2
399
798
33
033
卫生间风帽定额计价
卫生间风帽定额计价
【原创版】
目录
1.卫生间风帽的定义与作用
2.卫生间风帽的定额计价方法
3.卫生间风帽的安装与维护
4.卫生间风帽的市场前景
正文
一、卫生间风帽的定义与作用
卫生间风帽，又称卫生间排气罩，是一种安装在卫生间顶部的排气设备。
它的主要作用是排除卫生间内的异味、潮气和有害气体，确保卫生间空气清新，提高居住者的舒适度。
二、卫生间风帽的定额计价方法
1.计算风帽面积：首先需要测量卫生间顶部的面积，根据面积选择合适大小的风帽。
2.确定风帽材质：卫生间风帽的材质有很多种，如 PVC、铝合金等。
不同材质的价格和性能有所差异，需要根据需求选择。
3.计算风帽价格：根据所选风帽的材质、面积和其他附加费用，计算出风帽的总价格。
三、卫生间风帽的安装与维护
1.安装：卫生间风帽的安装过程相对简单，只需将其固定在卫生间顶部，接通电源即可。
2.维护：定期清洗风帽，确保排气畅通。
同时，注意检查风帽的运行状况，如有异常噪音、震动等情况，及时进行维修。
四、卫生间风帽的市场前景
随着人们对生活品质的追求不断提高，卫生间风帽的市场需求也在逐渐增加。
工作联系单 编号
工程名称
威海市东发现代亲情园
致：东发房地产开发公司
贵公司开发的东发现代城亲情园，图纸设计在卫生间（厨房）安装的通风道和排烟道，尺寸为320*240，目前在市场上这种规格不全，我方内部采用规格为250*250，（300*250）mm
具体做法一层距厨房地面500mm用（规格￠50）PVC管引出墙外，请贵方及时给与确认规格，以免影响正常使用。
201001025工程名称威海市东发现代亲情园东发房地产开发公司贵公司开发的东发现代城亲情园图纸设计在卫生间厨房安装的通风道和排烟道尺寸为320240目前在市场上这种规格不全我方内部采用规格为250250300250mm具体做法一层距厨房地面500mm用规格50pvc管引出墙外请贵方及时给与确认规格以免影响正源自使用建设单位：签收人：
年月日
监理单位：
签收人：
年月日
施工单位：
拟单人：
年月日
江苏省成品烟气道、风帽安装定额
0.17
成品烟气道、风帽安装
工作内容： 1、成品烟气道：场内水平运输、安放钢筋、安拆模板、拌和及浇筑砼、防水 处理、安放。 2、成品风帽：场内水平运输、孔眼处理、安放。
定额编号
省补17-1
省补17-2
省补17-3
省补17-4
单
成品烟气道安装
成品风帽安装
单 价 建筑层数在
项目
位
六层以内
六层以上
六层以内
六层以上
2.62
5.6 0.07 3.37
0.02
0.003 0.033
3.49
8.4 0.09
4.6
3.5 10.1
91 1515
2.4
3.85 100.1 10.1 1969.5
2.9
机
13072 砼搅拌机 台班 83.39 0.002 0.17
400L
械
注： 成品风帽包含底板、引风板、负压板、盖板。
0.002
1001
现浇C20砼 粒径16
m3
502018 钢筋(综 t
613206 水
m3
其它材料 元
26 1.79 46.54 1.97 51.22 150 3.6 540
195
3.6 702
150
195
60 3.6 216 3.6 216 50 3.6 180 3.6 180
174.5 0.015
2800 0.002 2.8 0.025
10m
10套
数量 合价 数量 合价 数量 合价 数量 合价
综合单价
元
1011.66
1184.99
1642.07
2
91
100.1
变压式烟道应用指引
变压式烟道应用指引一、住宅排气道工作原理住宅排气道是一种能够排除厨房中烹调产生油烟或卫生间污浊气味的共用管道制品。
它由竖向排气干管、横向排气支管、防火及防串烟部件、屋顶风帽组成。
通过家用排油烟机及排气扇的机械作用，将住宅厨房、卫生间的污浊空气集中到屋面，实现高空排放、相对降低住宅室内外环境污染的危害。
目前在住宅中各家各户的油烟气体都是排到共用排气道系统内的，因此排气道必须具备足够的流通截面，保障气流顺畅通过排向大气。
如果排气道中某一区段压力过大，就会造成排起不畅，导致串烟串味现象的发生。
为解决这一矛盾，主要方法是降低排气道的排气压力，防止烟气倒灌，各排气道的生产厂家采用了各种不同的手段。
目前在上海应用较为广泛的主要有如下两种形式：1、一种烟道系统是根据流体力学的基本原理设计的，属于变压与止逆阀复合式排气道，这种排气道具有足够的流通截面，利用文丘里变压板和导流装置，显著降低各家各户排气口及屋顶总排气口处的压力，疏导气流顺畅，均衡的排向大气，防止烟气回流倒灌。
另外在各家各户的排气口处安装防串烟排气阀和导流式防火阀，防串烟排气阀与变压部件形成堵疏结合式双重防护功效，彻底杜绝串烟串味现象；导流式防火阀在火灾发生时能够自动关闭，隔断烟火、防止火灾蔓延，确保住宅建筑的安全水平。
由于在烟道内部安装有对称设置的文丘里变压板和可调式导流构件，能够产生显著的拔烟效应，在楼层之间形成接力通风，彻底解决了下部楼层排气不畅的老大难问题。
在烟道中既采用文丘里变压疏导，又采用逆止阀机械封堵，形成堵疏结合式双重防护；不仅克服了排气道只堵不疏存在的排气不畅的弊病，又克服了排气道只疏不堵存在的串烟串味的弊病。
变压防倒灌风帽具有独特的导流结构，可以根据实际情况选取风帽出屋面的高度，即使低于女儿墙，也不影响风帽的排气性能导流式防火阀通过法兰与排气道连接，可以先安装排气道和连接法兰，待施工完毕后再安装导流式防火阀。
因此防火阀不容易损坏，清洗维护也比较方便。
