新君威保险丝盒

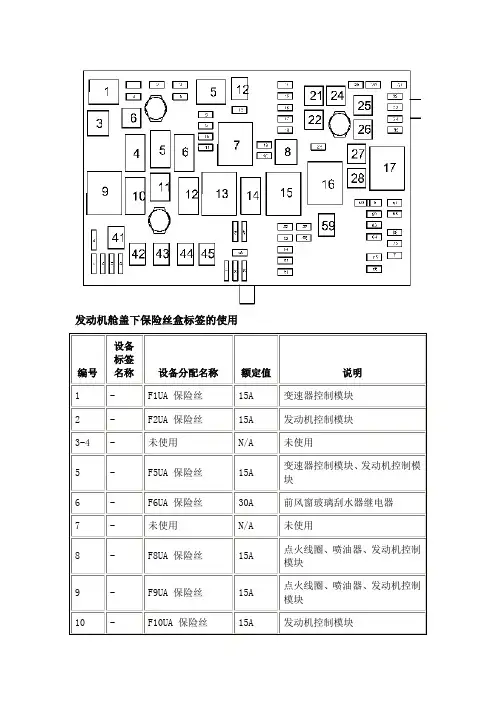

新君威保险丝盒说明
冷却风扇转速控制装置（或继电器盒内 - 发动机舱盖下）
13
-
KR20D 冷却风扇高速继电器
-
高速冷却风扇
13
-
KR20K 右侧冷却风扇高速继电器
-
右侧高速冷却风扇
14
-
KR49 前照灯近光继电器
-
近光前照灯
15
-
KR73 点火主继电器
-
主点火
16
-
KR22 燃油加热器继电器
-
燃油加热器
16
-Leabharlann KR25 二次空气喷射泵继电器14
-
F14UA 保险丝
15A
右侧日间行车灯继电器
15
-
F15UA 保险丝
20A
后窗刮水器继电器
16
-
F16UA 保险丝
7.5A
真空制动助力器开关、空气质量传感器、燃油含水量传感器
17
-
F17UA 保险丝
5A
安全气囊系统传感和诊断模块
18
-
F18UA 保险丝
15A
前照灯控制模块
19
-
F19UA 保险丝
5A
前照灯控制模块
65
-
F65UA 保险丝
7.5A
防盗警报器
66
-
F66UA 保险丝
15A
后窗洗涤液泵继电器
67
-
F67UA 保险丝
20A
燃油泵控制模块
68
-
未使用
N/A
未使用
69
-
F69UA 保险丝
5A
车身控制模块
70
-
F70UA 保险丝
09款新君威维修手册a1
湖南万通汽修学校 ｗｗｗ．ｈｎｗｔｑｘ．ｃｏｍ危险危险：为了减少死亡、人身伤害和/或财产损失的可能性，务必认真遵守以下说明：通用汽车有限公司的维修手册，是为合格的专业技术人员使用的。
如果未经适当的培训，没有合适的工具和设备，而试图进行维修或修理，会导致死亡或伤及维修者本人或他人。
还可能损坏车辆或导致车辆不能正常运行。
正确的车辆维护和修理，对于维修技术人员的人身安全和所有机动车辆安全、可靠的操作，均十分重要。
如果需要更换某个零件，请使用相同的零件号或同等零件。
切勿使用劣质的更换零件。
本手册中所推荐和介绍的维修程序是进行维护和修理的有效方法。
其中，有些程序需要使用专为其设计的工具。
因此，如果欲采用未经通用汽车有限公司推荐或认可的更换件、维修程序或工具，必须首先肯定对人身安全或车辆的安全操作没有危害。
本手册包括各种”危险”、”警告”和”告诫”，必须认真遵守，以便在维修或修理中降低人身伤害的风险。
维护或修理不当会损坏车辆，或给车辆带来安全隐患。
这些”危险”、“警告”和“告诫”并不详尽。
上海通用汽车公司不可能对违反这些指示所带来的所有潜在危险后果都作出警告。
本手册包括配备安全气囊车辆的维修程序。
参见“安全气囊系统危险、警告和告诫”中的“警告”。
在安全气囊部件、线路及其周围进行维修前，参见“安全气囊系统”中的安全气囊部件和线路定位图。
不遵循下列这些“危险”、“警告”和“告诫”会引起安全气囊展开、人身伤害或不必要的安全气囊系统修理。
为了避免安全气囊意外展开和人身伤害，如果安全气囊和其他车辆系统都需要修理，建议首先修理安全气囊，然后再修理其他系统。
2009Buick Regal维修手册前言：本维修手册提供了2009Buick Regal诊断、维修程序、调整和规格方面的信息。
技师熟知本手册和相应维修通讯中的资料后，可为用户提供更好的服务。
本手册中提到品牌名称、零件号或专用工具时，维修时可用同等产品替代我们推荐的产品。
别克君威轿车用户手册 06
前大灯配有分别对应远光灯 1 ( 内侧 灯泡 ) 和近光灯 2 ( 外侧灯泡 ) 的不同 系统。
抬起刮水器臂 , 按下臂上的两个卡子 , 脱开刮水器刮片并取下。
112 车辆养护
近光
远光
1. 逆时针转动灯头 1, 取下。
3. 从灯座脱开灯泡，换上新灯泡。 4. 插入灯座 , 让两个凸出部卡入发射
牵引设备 该系统会自动考虑到工厂装配的牵引 设备。 牵引时，驻车传感器解除。
燃油
使用的燃油
只使用符合 DIN EN 228 标准的无铅 燃油。 使用符合推荐的辛烷值的燃油－请参 见第 187 页。使用辛烷值过低的燃油 会降低发动机功率及扭矩并轻微增加 燃油消耗量。
告诫
使用辛烷值过低的燃油会导致非受 控的燃烧和发动机受损。
用混有适量挡风玻璃清洗液 ( 含防冻 剂 ) 的干净水加注。
制动器
在制动衬片最低厚度时 ,
启亮。
制动液液位必须在 MIN 和 MAX 标记 之间。
刮水器刮片更换
挡风玻璃上的刮水器刮片
抬起刮水器臂 , 打开固定夹。
脱开刮水器刮片 , 取下。 后车窗刮水器刮片
车辆养护 111
灯泡的更换
关闭点火开关 , 断开相应的开关或关 闭车门。只能拿住新灯泡的底座处！ 不要空手触摸灯泡玻璃罩。 只能用相同型号的灯泡更换。 从发动机舱内更换灯泡。
提速 在巡航控制启动的情况下，将指轮旋 转至 SET/+ 或短时反复旋转至 SET/ +： 车速持续提高或小幅度提高。 或者，加速到所需的车速并通过旋转 指轮到 SET/+ 进行存储。
减速 在巡航控制启动的情况下，将指轮旋 转至 SET/- 或短时反复旋转至 SET/ - ：车速持续降低或小幅度降低。 或者，降低到所需的车速并通过旋转 指轮到 SET/- 进行存储。
别克君威维修电路图( 电源分布示意)
F8UA、F9UA、F10UA 和 F65UA 保险丝
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
F11UA、F46UA 和 F47UA 保险丝
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
F47UA 保险丝 (LDK)
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
ห้องสมุดไป่ตู้
F14D、F15D、F17D、F18D、F19D、F20D、F21D、F22D、F23D、F24D、F25D 和 F26D 保险丝
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
F1D、F4D、F5D、F6D 和 F16D 保险丝
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
F25UA、F27UA、F34UA、F36UA、F39UA、F40UA、F41UA、F43UA、F55UA、F62UA、F64UA、F67UA 和 F71UA 保险丝
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
F21UA、F24UA、F32UA、F33UA、F35UA、F69UA 和 F70UA 保险丝
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
F6UA、F48UA、F51UA 和 F56UA 保险丝
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
F37UA、F38UA、F44UA、F49UA 和 F50UA 保险丝
汽车技师帮技术资料----别克君威维修电路图( 电源分布示意)
F2D、F3D、F8D、F9D、F10D 和 F11D 保险丝及 F12D、F13D 断路器
别克君威仪表故障灯
别克君威仪表故障灯ANTI-LOCK 防抱死制动系统警告灯(该灯亮起说明ABS 系统需检修)TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边)LOW TRAC 全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩LOW COOLANT 冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液)LOW TIRE 轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)SECURITY 安全灯(该灯亮起则证明车的防盗系统处于锁止状态)SERVICE VEHICLE SOON 立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯)LOW WASH 清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够)DOOR/TRUNK 车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧) ANTI-LOCK 防抱死制动系统警告灯(该灯亮起说明ABS系统需检修)TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边)LOW TRAC 全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩LOW COOLANT 冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液)LOW TIRE 轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)SECURITY 安全灯(该灯亮起则证明车的防盗系统处于锁止状态)SERVICE VEHICLE SOON 立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯)LOW WASH 清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够)DOOR/TRUNK 车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没。

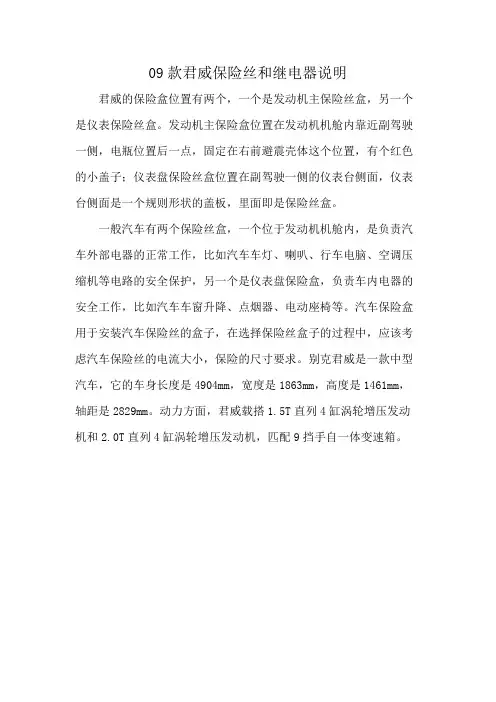

09款君威保险丝和继电器说明
09款君威保险丝和继电器说明
君威的保险盒位置有两个，一个是发动机主保险丝盒，另一个是仪表保险丝盒。
发动机主保险盒位置在发动机机舱内靠近副驾驶一侧，电瓶位置后一点，固定在右前避震壳体这个位置，有个红色的小盖子；仪表盘保险丝盒位置在副驾驶一侧的仪表台侧面，仪表台侧面是一个规则形状的盖板，里面即是保险丝盒。
一般汽车有两个保险丝盒，一个位于发动机机舱内，是负责汽车外部电器的正常工作，比如汽车车灯、喇叭、行车电脑、空调压缩机等电路的安全保护，另一个是仪表盘保险盒，负责车内电器的安全工作，比如汽车车窗升降、点烟器、电动座椅等。
汽车保险盒用于安装汽车保险丝的盒子，在选择保险丝盒子的过程中，应该考虑汽车保险丝的电流大小，保险的尺寸要求。
别克君威是一款中型汽车，它的车身长度是4904mm，宽度是1863mm，高度是1461mm，轴距是2829mm。
动力方面，君威载搭1.5T直列4缸涡轮增压发动机和2.0T直列4缸涡轮增压发动机，匹配9挡手自一体变速箱。
2010款新君威2.0T旗舰运动版用车指南
2010款新君威2.0T旗舰运动版用车指南前言：新君威作为通用别克在国内推出的第一款采用2.0升涡轮增压的性能中级车，一直受到广大用户的热切关注。
刚接触新君威的车主需要花一定的时间才能熟悉它所有功能的使用。
有鉴于此，太平洋汽车网用车频道将为大家带来全新的车型用车手册系列文章，为广大车主解析车型各功能的使用方法以及一些关于车型养护方面的知识。
希望对车主们用车养车带来帮助。
发动机舱各部件和养护须知：下面是新君威2.0T的发动机舱各部件的解析图。
那台2.0T的发动机源于萨博。
虽然发动机罩盖上打上了别克的LOGO，但是熟悉萨博的玩家一眼就会认出这是萨博的发动机。
新君威的电池和保险丝盒都安置在发动机舱的右侧；而空气格则在发动机舱的左侧；在进行保养维护的时候比较方便。
其他各保养相关部件以及油液加注位置都能在下图中找到。
仔细的用户可能会发现，怎么会没有空调滤清器的位置呢？在这个问题太平洋汽车网的编辑特意咨询了瑞华粤通别克的内训师王东。
据王东介绍，新君威的空调滤清器设置在副驾驶手套箱位置，更换时需要拆除手套箱才能更换，但并不复杂。
（发动机舱各部件一览图）要打开发动机舱，我们需要找到发动机舱的开关拉手以及发动机盖卡口。
开关拉手位于A柱下方驾驶员左脚旁边，而发动机盖卡口则位于引擎盖正中部位置。
（拉动发动机盖开关，把引擎盖中部卡口往右一推就能顺利提起发动机盖）（有无匙便捷功能，带着钥匙直接按压尾箱上的开关或者按压钥匙上的尾箱按钮都能打开尾箱）（5w30的机油系厂家建议标准，使用全合成机油效果会更佳）相关阅读：机油用油知识大全（刹车油采用的是DOT4的刹车油；而副水箱承受最大压力为120kpa，请勿在热车时打开副水箱盖）（新君威采用的是R-134a雪种，系统加注量为575克）（拆开饰盖后的样子，可以看到电池正极、保险丝以及一些继电器；右下角的是雨刮水加注口）（OSRAM的氙气灯泡和大灯调节机构）（请冷车先放机油再换机油格；方向机油采用DEXTRON IV AW-1方向机油，颜色为红色）车内各部分功能使用解析：（方向盘两侧拨杆功能简述，点击图片可放大）（室外车灯调节以及仪表板亮度调节）（中控台全按键功能一览，点击此处可查看各个按键功能详细图解）（换挡杆后方的E-Touch操作键同样可以控制车载的导航、音响和电话界面）（电动折叠式后视镜和车门电动车窗的使用，图片点击可放大）（左侧：方向盘位置被锁定；右侧：方向盘可以上下调整；请注意压杆位置）（方向盘压杆松开后就可以上下调整方向盘，调整好后锁紧压杆即可）座椅使用、车内灯光功能、车内储物空间一览：（车顶灯光、天窗以及安吉星操作区）（座椅调节按键一览以及座椅记忆功能详解，点击图片可放大）（后排座椅可以通过后排两侧靠背上开关来放倒，放倒后的后排空间相当可观）（车内各储物空间一览）（USB接口以及AUX接口被隐藏于驾驶员手枕处的储物格内）实战蓝牙电话连接：新君威由于配置了安吉星系统，因此此系统配备数字语音通话功能，在普通手机没有信号的情况下，依然可以拨打国内外电话。
新君威最全配件价格
首发史上新君威最全配件价格。
离开之前，拿出新君威最全配件价格，献给论坛的各位车友。
好不容易从网上找到的。
先来一张最全的，应该是包括老君威在内的。
价格已经由高到低排序了。
大家在修车的时候可以参考参考哦。
仪表板气囊(GA) 4680.00 0G仪表板气囊(OG) 4680.00 0G转向盘气囊(OG/黑色) 4680.00 0G转向盘气囊(黑/GA) 4680.00 0G转向盘气囊(可可色/GA) 4680.00 0G转向盘气囊(可可色/OG) 4680.00 0G发动机控制模块(GA) 4676.10 0G三元催化(GA) 4656.47 0G排气管总成(GA/双排管/LDK2.0) 3993.21 0G方向机(GA/OG) 3432.00 0G节气门体总成(OG/GA/2.0/LDK) 3398.39 0G轮胎(GA/OG/P245/45WR18) 3336.45 0G排气消音器(双排/GA) 2990.96 0G仪表台总成(GA/可可色) 2892.93 0G仪表台总成(GA/墨黑色) 2892.93 0G空调泵(OG3.0) 2730.00 0G导航显示屏(GA2.4/UDN) 2699.41 0G6蝶CD(新君威) 2689.61 0G发动机盖(GA) 2600.00 0G前门(L/GA) 2600.00 0G前门(R/GA) 2600.00 0G排气管总成(GA/双排管/LE52.4) 2493.06 0G 空调泵(GA2.0/2.4) 2450.88 0G副梁(GA/OG) 2417.56 0G后门(L/GA) 2340.00 0G后门(R/GA) 2340.00 0G空调泵(GA1.6) 2340.00 0G天窗玻璃(GA) 2340.00 0G前保险杠总成(黑/GA) 2080.00 0G前保险杠总成(红/GA) 2080.00 0G后厢盖(GA) 1950.00 0G后减震器(L/OG) 1929.54 0G后减震器(R/OG) 1929.54 0G后地板(GA) 1869.93 0G前下纵梁(R/GA) 1855.81 0G前下纵梁(L/GA) 1835.15 0G气囊诊断模块(GA) 1820.00 0G气囊模块（GA）1820.00 0G排气管总成(GA/单排管/LTD2.0) 1815.10 0G 侧围外板(L/GA) 1775.58 0G侧围外板(R/GA) 1775.58 0G发电机(GAOG/2.4/130A) 1771.48 0G座椅气囊L(GA) 1742.00 0G座椅气囊R(GA) 1742.00 0G组合仪表(GA) 1656.90 0G发电机(GA2.0/120A) 1536.34 0G前大灯线束(GA/氙气灯) 1477.41 0G空调冷凝器(GA/OG) 1433.90 0G*轮胎(GA/225/55R17) 1300.00 0G铝钢圈(GA/18#) 1300.00 0G铝钢圈(OG/18#) 1300.00 0G前风窗玻璃(GA/带湿度感应) 1300.00 0G燃油泵总成(GA/OG2.4) 1300.00 0G水箱(GA2.0/LDK) 1300.00 0G安全气囊线圈(GA) 1265.72 0G半轴(L/GA2.0/2.4/MH8) 1251.93 0G半轴(R/GA2.0/2.4/MH8) 1251.90 0G发动机冷却风扇(GA2.4/2.0/MH8) 1244.10 0G 水箱(GA2.4/2.0/OG2.4/3.0) 1242.80 0G后桥(GA/OG/4连杆) 1216.27 0G发动机冷却风扇(GA2.0/LDK) 1201.99 0G发动机冷却风扇(GA2.0/LDK) 1201.99 0G发动机冷却风扇总成(GA1.6) 1201.99 0G 前大灯线束(GA/卤素灯) 1185.22 0G动力转向泵(OG3.0) 1170.00 0G前风窗玻璃(GA/不带湿度感应) 1170.00 0G 前风窗玻璃(OG) 1170.00 0G水箱(GA1.6) 1170.00 0G风窗玻璃总成1170.00 0G前保险杠皮(OG/有大灯喷水孔) 1131.00 0G 后门内饰板(R/GA) 1105.00 0G动力转向泵(GA/OG2.4) 1075.10 0G铝钢圈(GA/17#) 1040.00 0G空气滤清器总成(GA) 1038.70 0G外后视镜(L/GA/带记忆功能) 1027.00 0G 外后视镜(R/GA/带记忆功能) 1027.00 0G 铝钢圈(OG/17#) 1014.00 0G前下摆臂(L/GA/OG) 937.09 0G前下摆臂(R/GA/OG) 937.09 0G后保险杠皮(GA) 910.00 0G前保险杠皮(GA/无大灯喷水孔) 910.00 0G 前保险杠皮(GA/有大灯喷水孔) 910.00 0G 中网(OG) 906.35 0G前减震器支柱(L/GA) 893.10 0G前减震器支柱(R/GA) 893.10 0G前照灯总成LH(GA/普通) 884.00 0G 前照灯总成RH(GA/普通) 884.00 0G 后挡风玻璃(GA) 845.00 0G后挡风玻璃(OG) 845.00 0G前制动钳托架(GA) 821.60 0G后制动钳组件(L/电控/GA) 815.37 0G 后制动钳组件(R/电控/GA) 815.37 0G 前排气管(GA) 789.65 0G后制动钳组件(L/手动/GA) 785.23 0G 后制动钳组件(R/手动/GA) 785.23 0G 前叶子板(L/GA) 780.00 0G前叶子板(L/OG) 780.00 0G前叶子板(R/GA) 780.00 0G前叶子板(R/OG) 780.00 0G节气门体总成(GA2.0/LTD) 751.40 0G 前门玻璃摇窗机(L/OG) 741.00 0G前门玻璃摇窗机(R/OG) 741.00 0G前转向节(L/GA/OG) 723.74 0G前转向节(R/GA/OG) 723.74 0G前门玻璃摇窗机(L/GA) 716.30 0G前门玻璃摇窗机(R/GA) 716.30 0G外后视镜LH(GA/普通) 715.00 0G外后视镜RH(GA/普通) 715.00 0G后保内杠(GA/OG) 685.10 0G前制动盘(OG) 676.00 0G全车锁芯(GA/免钥匙进入) 666.90 0G 后刹车片(OG) 650.00 0G前制动盘(GA/16#) 650.00 0G前制动盘(GA/16#) 650.00 0G中网(GA) 650.00 0G后刹车片(GA) 638.30 0G全车锁芯(OG/免钥匙进入) 631.51 0G 尾灯总成(L/GA) 624.00 0G尾灯总成(R/GA) 624.00 0G前保骨架(GA/OG) 620.10 0G后制动盘(OG) 611.00 0G后门升降器总成LH(GA) 607.10 0G 后门升降器总成LH(GA) 607.10 0G 后门升降器总成RH(GA) 607.10 0G 前保中间支撑(GA) 597.87 0G发动机冷却风扇(L/OG) 585.00 0G发动机冷却风扇(R/OG) 585.00 0G后制动盘(GA) 585.00 0G前刹车片(OG) 585.00 0G前后轮轴承(GA/OG) 571.00 0G动力转向可变控制模块(GA) 553.77 0G后桥上摇臂(L/GA/OG/4连杆) 552.80 0G发动机冷却风扇罩(GA2.0/LDK) 545.97 0G前座椅安全带L(黑色/带预警/GA) 544.34 0G 前座椅安全带L(可可色/带预警/GA) 544.34 0G 前座椅安全带R(黑色/带预警/GA) 544.34 0G 前刹车片(GA) 520.00 0G氧传感器(后/GA) 518.70 0G车门和点火钥匙(GA/免钥匙插孔) 507.00 0G车门和点火钥匙(OG/免钥匙插孔) 507.00 0G车门和点火钥匙(OG/普通) 507.00 0G后减震器(OG) 507.00 0G后减震器L/R(GA) 507.00 0G全车锁芯(GA/普通) 507.00 0G后围(GA) 505.99 0G发动机冷却风扇罩(GA2.4/2.0/MH8) 500.50 0G 方向机进口软管(GA/方-泵) 495.46 0G后桥上摇臂(R/GA/OG/4连杆) 480.71 0G后转向节(L/OG/H臂) 471.25 0G后转向节(R/OG/H臂) 471.25 0G空调软管(泵-蒸-冷/GA) 456.09 0G空滤壳体进气接管(GA) 454.69 0GLED发光门槛板450.00 0G前门玻璃(L/GA) 448.50 0G前门玻璃(R/OG) 448.50 0G前座椅安全带R(可可色/带预警/GA) 444.07 0G 前制动钳壳(L/GA) 421.19 0G前制动钳壳(R/GA) 421.19 0G后转向节(L/GA/OG/4连杆) 419.05 0G后转向节(R/GA/OG/4连杆) 419.05 0G动力转向液冷却管(GA/前/OG2.4) 416.18 0G 后桥下摇臂(GA/OG/4连杆) 406.19 0G车门和点火钥匙(GA/普通) 403.07 0G后门锁总成(L/OG/GA/普通) 400.54 0G后门锁总成(R/OG/GA/普通) 400.54 0G前门锁总成(L/OG/GA/普通) 397.44 0G前门锁总成(R/OG/GA/普通) 397.44 0G前稳定杆(GA) 385.55 0G后窗饰板总成(GA/U65/可可色) 381.43 0G后窗饰板总成(GA/U65/墨黑色) 381.43 0G前保下支撑(GA) 373.10 0G全车锁芯(OG/普通) 369.76 0G乘客座椅安全带张紧器总成(卷收器侧) *墨黑色360.40 0G前排安全带张紧器总成(卷收器侧) *浅中性色360.40 0G前排安全带张紧器总成(卷收器侧) *浅中性色360.40 0G 高位刹车灯总成(GA) 351.00 0G 乘客座椅安全带张紧器总成(卷收器侧) *墨黑色344.30 0G空滤进气管(GA) 343.63 0G后门玻璃呢槽(L/GA) 337.01 0G后门玻璃呢槽(R/GA) 337.01 0G前门扬声器(GA) 329.43 0G行李厢盖外把手(GA) 329.36 0G行李厢地毯(GA) 319.80 0G前大灯开关(GA/可可色) 312.00 0G前门玻璃呢槽（L/GA）311.41 0G行李厢地毯(GA) 301.79 0G前保下支撑(OG) 301.20 0G平面脚垫300.00 0G前门玻璃泥槽(L/GA) 296.91 0G前门玻璃泥槽(R/GA) 296.91 0G启动保险丝盒(GA) 287.14 0G转向信号灯开关(GA/可可色) 279.24 0G方向机内球头(GA/OG) 269.22 0G发电机皮带涨紧轮(OG/GA2.0/2.4) 264.43 0G前减振上端盖(GA) 262.90 0G前悬架支柱支座总成262.90 0G前轮速度传感器(GA/OG) 260.00 0G后轮速度传感器(GA) 257.40 0G后轮速度传感器(GA) 257.40 0G氧传感器(前/GA) 245.71 0G遮阳板(L/GA/墨黑色) 234.00 0G遮阳板(R/GA/墨黑色) 234.00 0G雨刮开关(GA/可可色) 233.19 0G方向机外球头(GA/OG) 233.05 0G前侧门车窗皮带侧饰条总成231.09 0G前侧门车窗皮带侧饰条总成231.09 0G空调软管(蒸-泵-冷/GA) 226.68 0G喇叭(GA) 224.33 0G发动机冷却风扇罩(OG) 221.73 0G前雨刮臂(R/GA) 218.40 0G空滤进气管(GA) 208.52 0G前雨刮臂(L/OG) 208.00 0G前雨刮臂(R/OG) 208.00 0G前端充气保护传感器(GA) 206.21 0G前雨刮臂(L/GA) 204.10 0G车窗开关(R/GA/可可色/记忆功能) 201.98 0G 车窗开关(R/GA/可可色/无记忆功能) 201.98 0G 车窗开关(R/GA/墨黑色/记忆功能) 201.98 0G车窗开关总成(L/GA/可可色) 201.98 0G后视镜遥控开关(GA/可可色) 199.89 0G后视镜遥控开关(GA/墨黑色) 199.89 0G行李厢侧地毯(L/GA) 196.65 0G行李厢侧地毯(R/GA) 196.65 0G外后视镜镜片LH(GA/带记忆功能) 185.47 0G 后厢盖铰链(L/GA) 182.00 0G前门玻璃(L/GA) 182.00 0G前门玻璃(R/GA) 182.00 0G后厢盖铰链(R/GA) 180.27 0G自动变速器油(GA/OG2.0) 175.50 0G后排气管吊杆(GA2.4) 174.53 0G倒车雷达线束(GA) 174.23 0G前保下扰流器(L/OG) 173.32 0G后门玻璃(L/GA) 169.00 0G后门玻璃(L/OG) 169.00 0G后门玻璃(R/GA) 169.00 0G后门玻璃(R/OG) 169.00 0G前门玻璃外压条L(GA) 166.40 0G前门玻璃外压条R(GA) 166.40 0G大灯洗涤液泵(GA/OG) 165.14 0G后门玻璃外压条LH(GA) 157.30 0G后门玻璃外压条RH(GA) 157.30 0G大梁头(L/GA) 154.71 0G大梁头(R/GA) 154.71 0G行李箱门槛板(GA) 154.36 0G炭罐(GA) 154.15 0G三元催化衬垫(GA) 152.48 0G后厢盖内饰件(GA) 152.11 0G动力转向泵皮带轮(GA/OG2.4) 152.10 0G大灯喷水软管(GA) 145.86 0G前排座椅调节器饰盖*浅中性色143.58 0G前保下扰流器(R/OG) 143.53 0G雨刮片(L/OG) 143.00 0G胎压传感器(GA/OG) 142.95 0G后稳定杆连接件(GA) 142.45 0G前排座椅调节器饰盖*浅中性色142.15 0G 后厢盖密封条(GA) 135.47 0G燃油进油管总成134.02 0G副梁衬套*2(GA) 132.65 0G驾驶员座椅调节器饰盖(可可色/GA) 131.63 0G内后视镜总成131.30 0G雨刮片(R/OG) 130.00 0G副梁衬套*2(GA) 129.75 0G大灯喷水电机(L/GA) 129.51 0G大灯喷水电机(R/GA) 129.51 0G后车窗开关(GA/可可色) 128.69 0G外后视镜镜片RH(GA/带记忆功能) 128.21 0G后门电镀条L(GA) 127.67 0G后门电镀条R(GA) 127.67 0G前门电镀条L(GA) 127.67 0G前门电镀条R(GA) 127.67 0G前门玻璃内压条(L/GA) 127.40 0G前门玻璃内压条(R/GA) 127.40 0G后减上缓冲块(GA) 125.88 0G后厢盖密封条(OG) 125.02 0G仪表板储物箱门总成*浅中性色124.48 0G 水箱框架中段(GA) 122.92 0G燃油箱加注口管壳体(带执行器/GA) 119.96 0G雨刮片(L/GA) 119.60 0G发动机盖锁(GA) 119.27 0G前门窗后饰件(L/GA/亮光) 119.21 0G前门窗后饰件(R/GA/亮光) 119.21 0G前照灯安装板总成119.15 0G前照灯安装板总成119.15 0G动力转向壶出口软管(GA/壶-泵) 117.99 0G前弹簧(0G/无涡轮增压) 117.26 0G前保吸能块(OG) 116.27 0G外后视镜镜片LH(GA/普通) 115.39 0G外后视镜镜片RH(GA/普通) 115.39 0G发动机盖撑杆(GA) 111.80 0G后悬架连杆总成111.80 0G后叶子板内衬L(GA) 110.18 0G后轮罩板衬套110.18 0G发动机盖铰链(L/GA) 105.83 0G发动机盖铰链(R/GA) 105.83 0G后叶子板内衬L(GA) 105.30 0G后叶子板内衬R(GA) 105.30 0G后门窗前饰件(L/GA/亮光) 105.16 0G后门窗前饰件(R/GA/亮光) 105.16 0G雨刮片(R/GA) 104.00 0GB柱上饰板总成（浅中性色/L）104.00 0G B柱上饰板总成（浅中性色/R）104.00 0G 方向机出口软管(GA/方-冷却管) 101.71 0G 水箱进水管(OG3.0) 100.70 0G外后视镜盖LH(GA) 98.72 0G外后视镜盖RH(GA) 98.72 0G前减振器上隔块(GA) 98.61 0G前门门框密封条(L/GA) 98.03 0G前门门框密封条(R/GA) 98.03 0G后厢盖撑杆(GA) 97.50 0G前门亮条(L/OG) 95.69 0G前门亮条(R/OG) 95.69 0G发动机盖隔热垫(GA) 95.28 0G前门扬声器(GA) 94.90 0G后门门框密封条(L/GA) 93.00 0G后门门框密封条(R/GA) 93.00 0G水箱出水软管(下/GA/OG2.4) 91.25 0G中网上密封条(OG) 90.56 0G动力转向壶进口软管(GA/壶-冷却管) 90.10 0G 发动机盖绝缘垫(GA) 89.44 0G火花塞(GA2.0) 89.23 0G发电机皮带惰轮(OG/GA2.0/2.4) 88.60 0G油箱盖(铁/GA) 88.60 0G水箱出水管(OG3.0) 88.10 0G*空滤(GA/OG) 87.18 0G衣帽板后围(GA) 86.51 0G空调冷凝器托架(GA) 85.98 0G前大灯托架(L/GA) 85.80 0G前大灯托架(R/GA) 85.80 0G尾灯凹座(L/GA) 83.37 0G尾灯凹座(R/GA) 83.37 0G发电机皮带(OG/GA2.0/2.4) 83.24 0G 后厢盖标徽(GA) 82.68 0GC柱饰板(L/GA/可可色) 81.90 0GC柱饰板(R/GA/可可色) 81.90 0G喷水壶(GA/OG/有大灯清洗) 80.89 0G 前门窗后饰件(L/OG) 80.77 0G喷水壶(GA/无大灯清洗) 80.60 0G雨刮片刮水器(L/GA) 80.60 0G发动机盖撑杆(OG) 80.37 0G发动机盖铰链(L/OG) 80.37 0G发动机盖铰链(R/OG) 80.37 0G后视镜遥控开关(GA/可可色) 79.73 0G 燃油供油前管总成79.57 0G前叶子板内衬(L/后/GA) 79.34 0G前叶子板内衬(L/前/GA) 79.34 0G前叶子板内衬(L/前/GA) 79.34 0G前叶子板内衬(R/后/GA) 79.34 0G前叶子板内衬(R/前/GA) 79.34 0G雨刮片刮水器(R/GA) 78.00 0G前保下格栅(OG) 76.87 0G前门迎宾踏板L/R(GA) 76.70 0G前保下格栅(GA) 75.40 0GB柱上饰板（L/可可色/GA）74.30 0G水箱进水软管(上/GA/OG2.4) 73.29 0G前门窗后饰件(L/GA/亚光) 72.80 0G前门窗后饰件(R/GA/亚光) 72.80 0G前保泡沫內杠(GA) 72.12 0G燃油箱盖(GA/OG) 71.50 0G后保杠皮下延伸件(GA2.4) 71.29 0G前减振上端盖安装垫圈(GA) 70.73 0G蒸发排放前管总成68.99 0G前排座椅小饰板(R/可可色/GA) 68.81 0G前排座椅外调节器饰盖（可可色/GA）68.81 0G 前减缓冲块固定件(GA) 68.73 0G行李厢盖标徽(OG) 68.30 0G冷却液壶(GA/OG) 67.94 0G近光灯灯泡(GA/高亮度) 67.91 0G后门亮条(L/OG) 67.61 0G后门亮条(R/OG) 67.61 0G后制动中间管总成66.30 0G后保上固定托架(中/OG) 65.18 0G大灯喷水嘴(L/GA) 65.00 0G大灯喷水嘴(R/GA) 65.00 0G后制动中间管总成63.84 0G前雾灯格栅(L/OG) 62.44 0G前雾灯格栅(R/OG) 62.44 0G后厢盖撑杆(OG) 61.33 0G中网标(GA) 60.16 0G后保上固定托架(L/GA) 59.85 0G后保上固定托架(R/GA) 59.85 0G行李厢盖开启开关(GA) 59.09 0G前保下扰流板(L/GA) 57.17 0G前保下扰流器(R/GA) 57.17 0G后保边支架(L/GA) 56.36 0G后保边支架(R/GA) 56.36 0G喷水壶液位开关(GA/OG) 53.76 0G 排气管前吊杆托架(GA) 53.64 0G前翼子板中饰条(L/GA) 51.16 0G前翼子板中饰条(R/GA) 51.16 0G车顶控制台(GA/空) 51.13 0G车身后下延伸件(L/GA) 50.17 0G 车身后下延伸件(R/GA) 50.17 0G前减护套(GA) 49.40 0G后保杠皮下延伸件(GA2.0) 48.71 0G后门玻璃导轨L(GA) 47.72 0G后门玻璃导轨R(GA) 47.72 0G发动机盖后密封条(GA) 46.60 0G三角窗玻璃(L/GA) 45.50 0G三角窗玻璃(R/GA) 45.50 0G前减振滑柱减振块(0G) 43.77 0G前雨刮喷嘴软管(GA/有喷嘴) 40.37 0G后厢盖铰链弹簧(OG) 38.71 0G机盖开启拉线(OG) 38.53 0G前雾灯格栅LH(GA) 38.51 0G前雾灯格栅RH(GA) 38.51 0G车身后上延伸件(L/GA) 38.14 0G车身后上延伸件(R/GA) 38.14 0G后单双排气管隔热板(外/L/GA) 37.70 0G后排气消音器隔热板(外/R/GA2.4) 37.70 0G 后双排气管隔热板(外/R/GA) 37.70 0G后厢盖铰链弹簧(GA) 37.41 0G前雾灯饰框LH(GA) 37.28 0G前雾灯饰框RH(GA) 37.28 0G后门前辅助密封条(L/OG) 34.41 0G后门前辅助密封条(R/OG) 34.41 0G后双排气管隔热板(内/R/GA) 33.08 0G后悬架连杆衬套总成32.32 0G行李厢备胎盖板(GA) 31.95 0G后悬架连杆衬套总成31.95 0G车轮螺母盖(GA) 31.42 0G后单双排气管隔热板(内/L/GA) 30.28 0G机盖开启拉线(GA) 29.68 0G前大灯安装板加强件(R/GA) 29.50 0G前稳定杆衬套(GA) 28.48 0G动力转向储液罐盖(GA) 28.42 0G水箱下托架(GA) 26.42 0G行李厢盖标牌(REGAL/GA/LTDLE5) 26.00 0G 轮毂盖(GA) 25.56 0G后保下固定托架(L/GA) 24.70 0G后保下固定托架(R/GA) 24.70 0G后保拖车盖(GA) 23.40 0G前保拖车盖(GA) 23.40 0G行李厢盖标牌(REGAL/GA/LDK) 23.31 0G大灯喷水嘴支架LH(GA) 23.24 0G大灯喷水嘴支架RH(GA) 23.24 0G后尾灯托架(L/OG) 21.24 0G后尾灯托架(R/OG) 21.24 0G后厢盖铭牌(OG) 21.01 0G前门玻璃固定螺栓(GA) 20.94 0G副梁下托架(L/GA) 20.20 0G副梁下托架(R/GA) 20.20 0G雨刮水壶加注管(GA/OG) 19.55 0G倒车雷达探头支座(GA) 18.14 0G倒车雷达探头支座(GA) 18.14 0G倒车雷达探头支座(GA) 18.14 0G倒车雷达探头支座(GA) 18.14 0G前保大灯喷水盖(L/GA) 17.98 0G前保大灯喷水盖(R/GA) 17.98 0G前保大灯喷水盖(R/GA) 17.98 0G空滤器接管(GA) 17.63 0G方向机进口软管接头密封件(GA) 16.39 0G 仪表板室灯开关(GA) 16.18 0G后叶子板内衬托架(L/GA) 16.16 0G后叶子板内衬托架(R/GA) 16.16 0G排气管衬垫(中/GA) 15.17 0G尾灯灯泡(GA/10W) 14.96 0G水箱排放塞(OG) 14.60 0G前照灯洗涤器喷嘴孔盖(R/OG) 14.55 0G 前照灯洗涤器喷嘴孔盖(L/OG) 14.55 0G 方向机进口软管螺栓(GA) 14.30 0G前保皮边支架(L/GA) 13.34 0G前保皮边支架(R/GA) 13.34 0G前叶子板托架(L/GA) 12.94 0G前叶子板托架(R/GA) 12.94 0G后保上固定托架(L/OG) 12.35 0G后保拖车盖(OG) 7.58 0G尾灯衬套(GA) 6.24 0G水箱上托架(GA) 5.90 0G前减弹簧上绝缘体(GA) 5.15 0G排气谐振器隔热板固定件5.14 0G大灯洗涤器泵密封件(GA/OG) 5.06 0G喷水壶液位开关密封件(GA/OG) 4.72 0G后保下固定托架(GA) 3.72 0G尾灯衬套(GA) 2.82 0G前门内拉手螺栓饰盖(GA/L/可可色) 2.57 0G 前门内拉手螺栓饰盖(GA/L/墨黑色) 2.57 0G 前门内拉手螺栓饰盖(GA/R/可可色) 2.57 0G 前门内拉手螺栓饰盖(GA/R/墨黑色) 2.57 0G 制动管和燃油管夹总成 2.57 0G 卡箍SCHELLE 1.27 0G安全气囊传感器(两侧/GA) 0.00 0G前排座椅小饰板（L/黑色/GA）0.00 0G发动机罩主、次锁闩总成(GA) 0.00 0G再来一张不全的，可补充上表。
上海别克君威30 LW9和25 LB8
发动机控制系统- 2.5升（LB8）和3.0升（LW9）电路图和元器件位置1.示意图和布线图(2.5 升及3.0 升别克)(1)排放软管布线图（图1）图1 排放软管布线图1-至摇臂盖；2-至蒸发排放碳罐车辆后部；3-进气管；4-节气门体；5-曲轴箱强制通风阀门；6-燃油压力调节器；7-至变速器驱动桥；8-进气歧管；9-至附件；10-至真空制动助力器；11-进气岐管绝对压力传感器；12-蒸发排放碳罐吹洗阀(2)发动机控制系统示意图图2 发动机控制系统示意图（供电、接地、功能失效指示灯MIL、动力系统控制模块和数据连接插头）图3发动机控制系统示意图（凸轮轴位置传感器、曲轴位置传感器、点火控制模块ICM）图4 发动机控制系统示意图（燃油油位传感器）图5 发动机控制系统示意图（喷油器）图6 发动机控制系统示意图（空调压力传感器、节气门位置传感器、进气歧管绝对压力、发动机冷却液温度传感器ECT和进气温度传感器IAT）图7发动机控制系统示意图（加热型氧传感器、废气再循环EGR、动力系统控制模块（仅限MF2））图8 发动机控制系统示意图（空气流量传感器和蒸发排放控制系统）图9 发动机控制系统示意图（怠速空气控制IAC、机油油位开关、机油油压指示灯）图10 发动机控制系统示意图（发电机、仪表板和车速传感器）图11 发动机控制系统示意图（PNP和自动变速器）图12 发动机控制系统示意图（动力系统控制模块PCM和自动变速器）图13 发动机控制系统示意图（停车灯开关和自动变速驱动桥）图14 发动机控制系统示意图（暖风、通风与空调系统和空调压缩机离合器线圈）图15 发动机控制系统示意图（左右侧冷却风扇）(3)部件定位图从C242 中心控制台分接头约190mmS211仪表板线束，位于转向柱左————侧，距仪表中央组件分接头约200mmS230 仪表板线束，距鼓风机马达————控制模块分接头约4厘米S233 仪表板（IP）线束，仪表板————中央后部，距收音机分接头约40mmS234 仪表板线束，转向柱左侧，————距仪表中央组件分接头约130mmS270 仪表板线束，位于仪表板右————侧后部，离鼓风机马达控制模块分接头约40mm2)发动机控制系统部件视图1—散热器；2—发动机冷却液液位指示灯模块图16散热器右侧后面1—C105（与发动机冷却液风扇串接）；2—散热器加注口；3—动力系统控制模块（PCM）接头C1（透明）；4—动力系统控制模块（PCM）接头C2（蓝色）图17发动机冷却风扇/散热器后面1—发动机机油液面传感器；2—车辆速度传感器(VSS)；3—曲轴位置（7X）传感器图18发动机左前方1—发电机；2—点火装置控制模块（ICM）接头C2；3—点火装置控制模块（ICM）接头C3；4—加热型氧传感器（H2OS）引出线；5—点火装置控制模块（ICM）接头C2；6—空气流量MAF 传感器图19发动机右前方1—点火装置控制模块（ICM）接头C2；2—C102（与燃油喷油器导线束串接）；3—加热型氧传感器（H2OS）引出线；4—加热氧气传感器（HO2S）；5—点火装置控制模块（ICM）接头C1图20 发动机上部右前侧1—发动机导线束图21 发动机左侧1—C102（燃油喷油器导线束）；2—进气歧管绝对压力（MAP）传感器；3—节气门位置（TP）传感器；4—怠速空气控制（IAC）气门；5—排气再循环（EGR）阀；6—蒸发排放（EVAP）清除阀；7—曲轴位置（CKP）传感器（24 X）；8—组1爆震（KS）传感器；9—发动机机油压力指示灯开关；10—可熔断连接发动机起动机；11—空调压缩机离合器线圈；12—曲轴箱强制通风（PVC）阀；13—凸轮轴位置（CMP）传感器图22发动机顶端左后方1—蒸发排放（EVAP）碳罐吹洗电磁阀；2—排气再循环（EGR）传感器；3 空气流量（MAF）传感器；4—节气门位置（TP）传感器；5—怠速空气控制（IAC）气门；6—进气温度传感器图23 发动机上部后侧1—组1 爆震传感器（KS）；2—可熔断连接起动机蓄电池正极端子；3—发动机机油压力指示灯开关；4—起动机电磁线圈引线；5—蓄电池电缆正极；6 —C172（与右前车轮转速传感器串接）；7—空调压缩机离合器线圈；8—曲轴位置（CKP）传感器（24 X）；9—发动机冷却液液位指示灯模块；10—机罩下的附件接线盒接头C3；11—机罩下的附件接线盒接头C7 图24 发动机左下侧1—发动机（RPO LB8/LW9）；2—自动变速驱动桥（RPO M15）图25 发动机室下端左后方1—驻车/空档位置开关；2—驻车/空档位置开关，C1；3—驻车/空档位置开关，C2；4—发动机线束；5—C111 与发动机引出自动变速驱动桥的导线束串接图26 变速器左侧1—蒸发排放（EVAP）通风孔电磁阀；2—燃油箱图27 汽车左后方(4)外观识别1)动力系统控制模块接头端视图1—变速器驱动机构油液温度（TFT）传感器接地（黑色，2762）；2~3 —未使用；4—换档电磁线圈A 控制器（1–2 换档电磁阀），（浅绿色，1222）；5—高速风扇控制（深蓝色/473）；6—低速风扇控制（深绿色，335）；7—凸轮轴位置动力系统控制模块输入（黑色，630）；8—3X参考（紫色/白色，430）；9—24X参考（浅蓝/黑色，647）；10—MAP 高（灰色，2704）；11~12—未使用；13—歧管绝对压力（MAP）/发动机冷却液温度（ECT）传感器接地（橙色/黑色，469）；14~15—未使用；16—动力系统控制模块接地（黑色/白色，451）；17—进气温度（IAT）传感器接地（黑色，2760）；18—未使用）；19—点火正极电压运行中热/灯泡测试/起动（紫色，1500）；20—蓄电池正极电压（橙色，540）；21~27—未使用；28—未使用；29—加热氧传感器传感器1信号低（棕黄色，413）；30—变矩器离合器（TCC）制动器开关输入（紫色，420）；31—排气再循环枢轴位置传感器接地（黑色，2753）；32—排气再循环阀控制（灰色，435）；33—爆震传感器（KS）信号（深蓝色，496）；34~37—未使用；38—怠速空气控制（IAC）阀B高（浅绿/白，1749）；39~42—未使用；43—燃油喷油器#1 控制（黑色，1744）；44—换档电磁阀B控制（2-3 换档电磁阀），（黄色/黑色，1223）；45—未使用；46—燃油喷油器#3 控制（粉红/黑色，1746）；47—燃油喷油器#2 控制（浅绿/黑色，1745）；48—参照低（红色/黑色，453）；49~52—未使用；53—分流（褐色/黑，424）；54—点火控制IC（白色，423）；55—未使用；56—动力系统控制模块接地（黑色/白色，451）；57—动力系统控制模块接地（黑色/白色，451）；58—II 级串行数据（深绿色，1049）；59 —未使用；60—动力系统控制模块接地（黑色/白色，451）；61—节气门位置（TP）接地（黑色，2752）；62~63 —未使用；64—车速传感器（VSS）高（黄色，400）；65—车速传感器（VSS）低（紫色，401）；66~67 —未使用；68—变速器驱动机构档位开关B（黄色，772）；69—空气流量传感器信号（黄色，492）；70~71 —未使用；72 —未使用；73—燃油喷油器#5 控制（黑色/白色，845）；74~75 —未使用）；76—蒸发排放碳罐吹洗控制（深绿/白色，428）；77~78 —未使用；79—燃油喷油器#6 控制（黄色/黑色，846）；80—交流电压力传感器接地（黑色，2751）图28 动力系统控制模块（PCM）接头C1图29 动力系统控制模块（PCM）接头C22)发动机控制系统接头端视图A—参考电压供电电路-12 伏（红色/白色，812）；B—凸轮轴位置传感器信号（黑色，630）；C—传感器回路（黑色，407）图30 凸轮轴位置（CMP）传感器A—曲轴箱位置传感器信号（黄色，573）；B—曲轴箱位置传感器回路（紫色，574）图31 曲轴位置（CKP）传感器（7x）A—曲轴箱位置传感器供电-12 伏（浅绿色，1867）；B—曲轴箱位置信号（浅蓝/黑色，647）；C—曲轴箱位置传感器回路（黄色/黑色，1868）图32 曲轴位置（CKP）传感器（24x）A—保险丝输出-IGN1（粉红色，339）；B—碳罐冲洗电磁阀输出（深绿/白色，428）图33 蒸发排放（EVAP）碳罐冲洗电磁阀A—排气再循环电磁阀输出（灰色，435）；B—接地（黑色，2753）；C—排气再循环电磁阀位置信号（棕色，1456）；D—排气再循环电磁阀5 伏参考信号（灰色，2702）；E—排气再循环通气口电磁阀输出（白色，257）图34 排气再循环（EGR）阀A—保险丝输出- 点火1（粉红色，639）；B—燃油喷射器#1 输出（黑色，1744）；B—燃油喷射器#2 输出（浅绿/黑色，1745）；B—燃油喷射器#3 输出（粉红/黑色，1746）；B—燃油喷射器#4 输出（浅蓝/黑色，844）；B—燃油喷射器#5 输出（黑色/白色，845）；B—燃油喷射器#6 输出（黄色/黑色，846）图35 喷油器A—燃油表传感器信号（紫色，1589）；B—燃油泵马达供电电路（灰色120）；C—接地（黑色，650）；D—传感器回路（黑色，452）图36 燃油箱A—氧传感器回路（棕黄色，413）；B—氧传感器信号（紫色，412）；C—接地（黑色，1050）；D—带保险丝的点火输出（粉红色，839）图37 加热氧气传感器（HO2S）A—怠速空气控制（IAC）线圈B 低（浅绿/黑色，444）；B—怠速空气控制（IAC）线圈B 高（浅绿/白，1749）；C—怠速空气控制（IAC）线圈A 低（浅蓝/黑色，1748）；D—怠速空气控制（IAC）线圈A 高（浅蓝/白色，1747）图38 怠速空气控制（IAC）气门A —分流信号（褐色/黑，424）；B —点火控制信号（白色，423）；C—未使用；D —未使用；E —参考信号（紫色/白色，430）；F —参考低信号（红色/黑色，453）图39 点火控制模块（ICM）C1A—接地- 清理（黑色/白色，51）；B—保险丝输出- 点火1（粉红色，239）图40 点火控制模块（ICM）C2A—曲轴箱位置传感器信号（黄色，573）；B —未使用；C—曲轴箱位置传感器回路（紫色，574）图41 点火控制模块（ICM）C3A—进气温度IAT 传感器回路（黑色，2760）；B—进气温度传感器信号（棕黄色，472）图42 进气温度（IAT）传感器A—爆震传感器信号（深蓝色，496）图43 爆震传感器（KS）组1A—进气岐管绝对压力传感器回路（橙色/黑色，469）；B—进气岐管绝对压力传感器信号（浅绿色，432）；C—5 伏参考（灰色，2407）图44 歧管绝对压力（MAP）传感器A—空气流量传感器信号（黄色，492）；B—动力系统控制模块接地（黑色/白色，451）；C—保险丝输出-点火1（粉红色，339）图45 空气流量（MAF）传感器A —5 伏参考（灰色，2701）；B —节气门位置传感器回路（黑色，2752）；C —节气门位置传感器信号（深蓝色，417）图46 节气门位置（TP）传感器A —驻车/空档输入（橙色/黑色，434）；B —带保险丝输出- 蓄电池（橙色，840）；C —未使用；D —接地（黑色，1050）；E —起动机电磁阀供电（紫色，6）；F —倒车灯供电（浅绿色，24）；G —驻车/空档输出（黄色，1737）图47 驻车空档位置（PNP）开关C1A—驻车空档位置开关信号-奇偶校验位（白色，776）；B—驻车空档位置开关信号-位2（黄色，772）；C—驻车空档位置开关信号-位3（灰色，773）；D—变速器位置开关信号- 位1（黑色/白色，771）图48 驻车空档位置（PNP）开关C2A—车速传感器低（紫色，401）；B—车速传感器高（黄色，400）图49 车辆速度传感器（VSS）。
别克君威仪表盘指示灯含义
别克君威仪表盘指示灯
含义
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
NTI-LOCK防抱死制动系统警告灯(该灯亮起说明ABS系统需检修)
TRACOFF牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边)
LOWTRAC全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩
LOWCOOLANT冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液)
LOWTIRE轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可
CHANGEOILSOON立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)
SECURITY安全灯(该灯亮起则证明车的防盗系统处于锁止状态)
SERVICEVEHICLESOON立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯)
LOWWASH清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够)
DOOR/TRUNK车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧)。
别克君威原厂电路图手册
2003别克君威原厂电路图手册8-280 线路系统车身和附件电气符号电气符号续符号说明符号说明对静电放电敏感 ESD 图标本图标用于提醒技术人员该系局部部件统含有对静电放电敏感的部件当部件采用虚线框表示时在维修前需要特别注意参见部件或导线均未完全表示告诫和备注中的静电放电备注106629 106637附加充气式保护装置 SIR或附加保护系统 SRS 图标本图标用于提醒技术人员该系完整部件统含有附加充气式保护装置当部件采用实线框表示时SIR 附加保护装置系统所示部件或导线表示完整SRS 部件在维修前需要特别注意参见告诫和备注中的辅助充气保护装置维修106630 106641注意事项车载诊断 OBDII 图标本图标用于提醒技术人员保险丝该电路对 ODBII 排放控制电路的操作十分重要任一电路如果出现故障将导致故障指示灯MIL 启亮该电路就属于OBD II 电路106632 106643重要注意事项图标断路器本图标用于提醒技术人员还有其它附加系统维修的信息106633 106642电压指示器框示意图上的这些框格用于指示何可熔断连接时保险丝上有电压106644805008车身和附件线路系统 8-281电气符号续电气符号续符号说明符号说明部件上连接的连接器贯穿式密封圈106645 106650底盘接地带引出线的连接器106646 106651壳体接地带螺栓或螺钉连接孔的端子106647 106652直列线束连接器单丝灯泡106648 106653接头双丝灯泡106649 1066548-282 线路系统车身和附件电气符号续电气符号续符号说明符号说明发光二极管可变电阻器106655 106659电容器位置传感器106661106656输入输出电阻器蓄电池106657 106662输入输出开关可变蓄电池106663106660二级管电阻器106664106658车身和附件线路系统 8-283电气符号续电气符号续符号说明符号说明晶体天线106665 106670加热芯屏蔽106666 106671马达开关106667 106672电磁阀单极单掷继电器106673106668单极双掷继电器线圈1066741066698-284 线路系统车身和附件com3 客车区位所有接地直列连接器贯穿式密封圈和接头都给定了识别代码与其在车辆上的位置相对应下表介绍编码体系160960车辆分区表车辆分区表续调出图号码区位说明调出图号码区位说明100 - 199 发动机室全部在仪表板前 400 - 499 行李厢部从后车轮罩到车辆后部注释001-099 为发动机室附500 - 599 位于左前车门内加号仅在使用所有100-199 600 - 699 位于右前车门内时使用700 - 799 位于左后车门内200 - 299 位于仪表板区域内800 - 899 位于右后车门内300 - 399 乘客室从仪表板到后车900 - 999 位于行李厢盖或储物仓盖轮罩8-304 线路系统车身和附件车身和附件线路系统 8-3058-306 线路系统车身和附件车身和附件线路系统 8-3078-308 线路系统车身和附件车身和附件线路系统 8-3098-310 线路系统车身和附件车身和附件线路系统 8-3118-312 线路系统车身和附件车身和附件线路系统 8-3138-314 线路系统车身和附件车身和附件线路系统 8-3158-316 线路系统车身和附件车身和附件线路系统 8-3178-318 线路系统车身和附件车身和附件线路系统 8-3198-320 线路系统车身和附件车身和附件线路系统 8-3218-322 线路系统车身和附件车身和附件线路系统 8-3238-324 线路系统车身和附件车身和附件线路系统 8-3258-326 线路系统车身和附件车身和附件线路系统 8-3278-328 线路系统车身和附件车身和附件线路系统 8-3298-330 线路系统车身和附件车身和附件线路系统 8-3318-332 线路系统车身和附件车身和附件线路系统 8-3338-334 线路系统车身和附件车身和附件线路系统 8-3358-336 线路系统车身和附件车身和附件线路系统 8-3378-338 线路系统车身和附件com5 线束布线图车辆前部471408图标1 G101 6 雾灯连接器右侧2 转向灯连接器左侧 7 喇叭连接器3 C141 8 C1424 雾灯连接器左侧 9 转向灯连接器右侧5 环境空气温度表传感器连接器10 发动机罩下附件接线盒连接器 C3车身和附件线路系统 8-339线束布线图前大灯802002图标1 C141 图示为左侧 C142 右侧类似 4 近光灯2 转向辅助照明灯若配备 5 远光灯3 转向灯 6 前位灯8-340 线路系统车身和附件线束布线图车辆左前侧500368图标1 侧转向灯连接器–右侧2 前大灯线束车身和附件线路系统 8-341线束布线图车辆右前侧500367图标1 C141 直列连接器至前大灯总成 - 左侧2 侧转向灯连接器–左侧8-342 线路系统车身和附件线束布线图发动机室左前侧473214图标1 G111车身和附件线路系统 8-343线束布线图发动机冷却风扇散热器后部619210图标1 C105 直联发动机冷却风扇 4 动力系统控制模块 PCM 连接器2 散热器加注口 C2 蓝色3 动力系统控制模块 PCM 连接器C1 透明8-344 线路系统车身和附件线束布线图发动机室前部471548图标1 C105 冷却风扇跨接线 3 右发动机冷却液风扇马达2 C105 发动机线束 4 左发动机冷却液风扇马达车身和附件线路系统 8-345线束布线图发动机室右前侧805001图标1 蓄电池 3 仪表板线束2 发动机罩下 4 C206 断电连接器8-346 线路系统车身和附件线束布线图发动机室左侧支柱架上471409图标1 双级风口连接器2 C101车身和附件线路系统 8-347线束布线图左上发动机室隔板473203图标1 P1012 G2018-348 线路系统车身和附件线束布线图发动机室右前侧472442图标1 C120车身和附件线路系统 8-349线束布线图发动机右前上部619214图标1 点火控制模块 ICM 连接器 C2 4 加热氧传感器 HO2S2 C102 直联喷油器线束 5 点火控制模块 ICM 连接器 C13 加热氧传感器 H2OS 引出线8-350 线路系统车身和附件线束布线图发动机左侧619207图标1 发动机线束车身和附件线路系统 8-351线束布线图发动机左下部619208图标1 组 1 爆震传感器 KS 7 AC 压缩机离合器线圈连接器2 易熔线连接端子起动机 B端子 8 曲轴位置 CKP 传感器 24X3 发动机机油压力传感器 9 发动机冷却液液位传感器连接器4 起动机电磁线圈引线 10 发动机罩下附件接线盒连接器 C35 蓄电池正极引出线 11 发动机罩下附件接线盒连接器 C76 C172 直联右前车轮转速传感器8-352 线路系统车身和附件线束布线图发动机室左侧471532图标1 C111 8 AC 压力传感器连接器2 驻车空档位置 PNP 开关 9C1713 驻车空档位置PNP 开关连接器C1 10 G1134 驻车空档位置PNP 开关连接器C2 11 G113 从蓄电池引出线5 电子制动控制模块连接器ABS 12 G1176 C1017 G119车身和附件线路系统 8-353线束布线图挡风玻璃底部发动机室顶部473211图标1 挡风玻璃刮水器马达3 P1012 P1038-354 线路系统车身和附件线束布线图右前车轮472452图标1 右前车轮转速传感器2 C172 连接器至发动机线束车身和附件线路系统 8-355线束布线图转向柱下部472399图标1 停车灯开关连接器 C1 仪表板线束 6 C215 连接器至充气式保护装置方向盘模2 停车灯开关 C2 仪表板线束块转向柱线束3 C216 连接器至充气式保护装置仪表板模 7 C201 连接器至转向柱转向柱线束块 8 G2034 C201 连接器至转向柱仪表板线束 9 停车灯开关 C2 转向柱线束5 C215 连接器至充气式保护装置方向盘模块仪表板线束8-356 线路系统车身和附件线束布线图仪表板下部转向柱右侧473215图标1 仪表板线束2 G203 收音机和仪表板电子装置接地车身和附件线路系统 8-357线束布线图右侧隔板仪表板下部473212图标1 P1008-358 线路系统车身和附件线束布线图仪表板中心472462图标1 C242车身和附件线路系统 8-359线束布线图仪表板右侧后部472400图标1 收音机 3 C2902 天线引线8-360 线路系统车身和附件线束布线图后座控制台804003图标1 后部音响及风扇控制模块 3 前地板控制台2 音响风扇与后出风口集成面板车身和附件线路系统 8-361线束布线图图示为左前车门右前车门类似472404图标1 电动车窗开关连接器 7 电动车门锁马达连接器2 电动外后视镜连接器 8 外后视镜开关连接器3 P301 9 电动车窗调节器马达连接器4 C301 10 电动车门锁开关连接器5 左前收音机扬声器 11 电动外后视镜开关连接器6 电动车窗开关连接器8-362 线路系统车身和附件线束布线图乘客室左侧472405图标1 C301 4 C3512 C311 5 G3013 P371车身和附件线路系统 8-363线束布线图乘客室右侧472465图标1 C3523 C3022 P3728-364 线路系统车身和附件线束布线图前乘客室左侧472406图标1 C311 3 C3122 主车身线束车身和附件线路系统 8-365线束布线图后门472403图标1 电动车窗开关连接器 5 电动车窗调节器马达连接器2 点烟器连接器 6电动车门锁马达连接器3 P701 7 电动车门未全关开关连接器4 C3518-366 线路系统车身和附件线束布线图车顶乘客室内805007图标1 后视镜连接器 5 C910 车顶线束连接器2 阅读灯门控灯连接器 6 倒车辅助系统显示器连接器3 C390 7 车载电话系统麦克风连接器4 车顶灯连接器车身和附件线路系统 8-367线束布线图左后车窗行李架500365图标1 后窗除雾器连接器C1 3 主车身线束2 G4018-368 线路系统车身和附件线束布线图左后行李架下部805003图标1 C395 直列连接器至电动天线 4 G4022 C410 直列连接器至后厢门锁松开装置 5 C390 直列连接器至收音机天线电磁阀3 C402 直列连接器至尾灯线束车身和附件线路系统 8-369线束布线图右后窗行李架500364图标1 C395 直列连接器至电动天线模块 5 G4022 C399 直列连接器至收音机天线 6 C390 直列连接器至车顶侧板门控灯3 右后收音机扬声器连接器线束4 C420 直列连接器至中间高位安装停车灯 7 C910 直列连接器至车顶倒车辅助系统显示器8-370 线路系统车身和附件线束布线图图示为左后车轮右后车轮类似472466图标1 P371 图示为左侧 P372 右侧相似3 C371 图示为左侧 C372 右侧相似2 后车轮转速传感器车身和附件线路系统 8-371线束布线图后厢门内472475图标1 C915 直列连接器至倒车灯附件 4 P9322 后厢门松开装置执行器电磁阀连接器5 C410 连接器至主车身线束3 P430 6 后厢门未全关开关连接器8-372 线路系统车身和附件线束布线图左后厢车轮罩板473208图标1 G401 左后行李架接地 3 C4012 P425 EVAP 碳罐通风电磁阀连接器车身和附件线路系统 8-373线束布线图后厢右侧车辆后下侧472407图标1 C405 主车身 4 燃油箱2 燃油传送器总成 5 P3753 C405 燃油箱8-374 线路系统车身和附件线束布线图车顶乘客室内472481图标1 C420车身和附件线路系统 8-375线束布线图车辆后部805002图标1 C401 图示为左侧 C402 右侧相似3 P401 图示为左侧 C402 右侧相似2 尾灯停车灯附件8-376 线路系统车身和附件线束布线图后保险杠805019图标1 C900 倒车辅助系统连接器2 倒车辅助系统线束车身和附件线路系统 8-377线束布线图后厢门472483图标1 C915 连接器至后厢门饰件3 后厢门饰件2 P9158-378 线路系统车身和附件com 部件定位图com1 电源和接地部件名称位置定位视图连接器端视图点烟器壳体控制台总成前下室电源和接地部件视图电源和接地部件端视图保险丝盒位于仪表板右侧右前车门门洞内电源和接地部件视图后点烟器安装在后车门扶手电源和接地部件视图电源和接地部件端视图C200 56 插孔仪表板线束至车身线束位于仪表板右侧后线束布线图直列线束连接器端视部图。
别克君威仪表盘指示灯含义
别克君威仪表盘指示灯
含义
Hessen was revised in January 2021
NTI-LOCK防抱死制动系统警告灯(该灯亮起说明ABS系统需检修)
TRACOFF牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边)
LOWTRAC全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩
LOWCOOLANT冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液)
LOWTIRE轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可
CHANGEOILSOON立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)
SECURITY安全灯(该灯亮起则证明车的防盗系统处于锁止状态)
SERVICEVEHICLESOON立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯)
LOWWASH清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够)
DOOR/TRUNK车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧)。
别克君威发动机电气系统 – 2.0 升( L34 )维修手册
6.3B 发动机电气系统 – 2.0升( L34 )6.3.1 规格6.3.1.1 紧固件紧固规格规格应用公制英制发电机托架螺栓(对气缸座)35牛顿米26磅力英尺发电机托架螺栓(对发电机)35牛顿米26磅力英尺发电机撑臂(对发电机和进气歧管)20牛顿米15磅力英尺发电机输出至蓄电池端子螺母20牛顿米15磅力英尺发电机支架(对发电机和进气歧管)20牛顿米15磅力英尺蓄电池正极电缆接线盒导线螺母10牛顿米7.5磅力英尺蓄电池正极端子螺栓15牛顿米11磅力英尺蓄电池侧面端子适配器15牛顿米11磅力英尺蓄电池托盘螺栓5牛顿米44磅力英寸点火线圈电缆保护盖到气缸体3牛顿米2磅力英尺进气歧管支架到进气歧管25牛顿米18磅力英尺火花塞25牛顿米18磅力英尺起动机螺栓60牛顿米45磅力英尺起动电机蓄电池端子螺母10牛顿米7.5磅力英尺起动机电磁线圈S端子螺母 2.3牛顿米 1.7磅力英尺变速箱双头螺栓螺母30牛顿米22磅力英尺6.3.1.2 蓄电池使用应用规格2.0升 L34型发动机车型通用测试负载300安培冷起动电流600安培额定储备能力115分钟6.3.1.3 蓄电池温度对应的电压下降变化估计温度8°F估计温度8°C最低电压70或70以上21或21以上9.650109.43209.115-108.80-188.5低于0低于-188.06.3.1.4 起动机马达使用应用规格PG260 F1 作为3.0升 L46型(VIN W)发动机在12伏特电压下无负载测试40 - 90安培小齿轮速度3200 - 4800转/分小齿轮端与小齿轮挡圈间隙0.25 - 4.06毫米0.010英寸 - 0.160英寸线圈保持在10伏电压 6 .12安培在10伏电压下保持和接通线圈30 - 45安培6.3.1.5 发电机使用应用规格2.0升 L34型发动机车型Valeo常规选装件代码KG9额定输出140安培负载测试98安培6.3.1.6 火花塞使用应用规格紧固规格2.0L L34FLR8LDCU间隙为0.8-0.9毫米0.032-0.037英寸25牛顿米18磅英尺6.3.2 示意图和布线图6.3.2.1 发动机电气系统示意图图标图标图标含义19384参见告诫和备注中ESD备注19386参见告诫和备注中维修安全防护注意事项的统计资料记录6.3.3 部件定位6.3.3.1 发动机电器系统部件名称位置定位视图连接器端视图蓄电池发动机室右侧在挡风玻璃清洗器溶剂箱之下参考发动机电气部件视图参考发动机电气连接器端视图数据链路插头DLC位于仪表板左下部转向柱右侧参考数据链接通信中数据连接通信部件视图参考数据链接通信中数据连接通信连接器端视图保险丝盒仪表板的右侧右前侧车门开口参考线路系统中电源和接地部件视图—易熔线发动机前部起动机总成上参考发动机电气部件视图—发电机发动机右后侧顶部参考发动机电气部件视图参考发动机电气连接器端视图点火开关位于转向柱内参考线路系统中电源和接地部件视图参考线路系统中电源和接地连接器端视图组合仪表仪表板顶部转向柱上面参考在仪表板计量仪表和控制台系统中仪表组件部件视图参考在仪表板计量仪表和控制台系统中仪表组件连接器端视图发动机控制模块ECM发动机左前侧位于空气滤清器总成内参考发动机控制系统部件视图1在发动机控制系统部件视图-2.0L RPO L34中参考发动机控制模块连接器端视图在发动机控制系统部件视图-2.0L RPO L34中接头组件SP205仪表板下面转向柱右侧参考数据链接通信中数据连接通信部件视图参考数据链接通信中数据连接通信连接器端视图起动机马达发动机后下方参考发动机电气部件视图参考发动机电气连接器端视图发动机罩下附件导线接线盒发动机室右侧安装在支撑架上参考线路系统中电源和接地部件视图参考线路系统中电源和接地连接器端视图C10120插孔仪表板线束到发动机线束位于发动机室左侧接近支撑架参考线路系统中线束布线图参考线路系统中进线/串联线束连接器端视图C20148插孔仪表板线束到转向柱线束在仪表板之后转向柱右侧上参考线路系统中线束布线图参考线路系统中进线/串联线束连接器端视图G100发动机室右侧在蓄电池底部参考线路系统中线束布线图—G113发动机前左下方变速箱双头螺栓上起动机的左侧参考线路系统中线束布线图—P100仪表板右侧下方参考线路系统中线束布线图—P101仪表板左侧上方参考线路系统中线束布线图—S228仪表板线束在仪表盘右侧仪表室下部距G200抽头大约19厘米7英寸——S234仪表板线束在转向柱左侧距仪表组合线束抽头大约13厘米5英寸——6.3.3.2 发动机电气部件视图发动机发电机右上侧603103图标1发电机发动机起动器左下方603104图标1 蓄电池正极电缆2可熔断连接3起动机总成发动机室蓄电池右前侧473206图标1 蓄电池2机罩下附接导线接线盒3 G100蓄电池接地4蓄电池正极端子6.3.3.3 发动机电气连接器端视图发电机289326连接器零件信息 121865584-路F 公制组件150系列封装黑色针脚导线颜色电路编号功能作用A ——未使用B 红色225发电机输出 - 调节器参考电压C ——未使用D橙色2740带有易熔线的蓄电池供电6.3.4 诊断信息和程序充电系统检查步骤操作方法正常结果不正常结果*1当观察充电指示灯时位于组合仪表总成上将点火开关打开从OFF转到ON充电指示灯亮大约5秒钟然后熄灭充电指示器不起作用2当观察充电指示器时起动发动机充电指示器灯亮大约5秒钟然后熄灭充电指示器灯总是亮着* 参考适当的症状诊断表以确定对应的不正常结果起动系统检查到点火系统原理描述部分获得更多的关于点火系统的信息起动系统检查步骤操作方法正常结果不正常结果* 11. 确认变速箱是在空档位置踩下离合器踏板2. 转动点火开关到起动位置并且保持在该状态3. 当发动机起动后松开点火开关y发动机转并且起动y安全指示器灯亮约5秒钟然后熄灭y起动器电磁线圈无卡嗒声y起动器电磁线圈动作发动机不转y发动机转/转得很慢但不起动注意如果发动机起动后安全指示器灯仍然亮着或闪烁参考车辆防盗系统(VDT)的检查* 参考适当的症状诊断表以确定对应的不正常结果6.3.4.1 蓄电池常见故障原因蓄电池没有设计为永久使用然而保养恰当蓄电池可以使用多年如果蓄电池测试正常但不能正常工作下述为一些常见原因y 车辆附件整夜未关y由于频繁停车走走停停行驶速度较慢y电气负荷超出发电机的输出能力特别是对于那些由售后市场购置的设备y 充电系统现有状况包括如下可能性电气短路传动带打滑发电机损坏发电机电压调节器失效y 蓄电池未正常保养包括下列状况蓄电池接线端过松接线端不清洁蓄电池压紧装置过松y电气系统中的机械故障如导线短路或卡住导致断电y车辆长期存放不用y由于可能的喷油或点火系统的问题导致较长的起动周期y不正确判读蓄电池内的液体比重计y对于放电的蓄电池有一个不恰当的安倍-小时负荷率y由于额外的寄生消耗蓄电池上有一个连续的电流上升y蓄电池使用寿命到了自身放电现象总是存在的这是蓄电池内部化学反应的结果即使蓄电池没有接通使用也是如此在炎热的天气这种化学反应戏剧性地加快这就是自身放电的蓄电池的数量在炎热的天气增加的原因电解液冻结电解液的冰点取决于比重充足电的蓄电池直到环境温度低于-54摄氏度-65华氏度以下才会凝固然而充电不足的蓄电池在-7摄氏度20华氏度时可能凝固由于结冻会损坏蓄电池应使其保持充分充电来防止结冻只要蓄电池的液体比重计中绿眼可见蓄电池的冰点接近-32摄氏度-25华氏度以下6.3.4.2 蓄电池检查告诫蓄电池能产生燃暴性的气体蓄电池内有腐蚀性的酸液蓄电池提供的电流高至足以引起燃烧因此当靠近蓄电池工作时注意减少个人伤害的风险y始终防护自己的眼睛y 避免俯身于蓄电池上y 不要将蓄电池暴露在有火焰或火星的环境中y 不要让蓄电池的酸液接触到眼睛或皮肤y 如果接触到酸液立即用水彻底地冲洗任何接触区域y并取得医学帮助蓄电池检查步骤操作方法正常结果不正常结果*告诫蓄电池能产生燃暴性的气体蓄电池内有腐蚀性的酸液蓄电池提供的电流高至足以引起燃烧因此当靠近蓄电池工作时注意减少个人伤害的风险y 始终防护自己的眼睛y 避免俯身于蓄电池上y 不要将蓄电池暴露在有火焰或火星的环境中y不要让蓄电池的酸液接触到眼睛或皮肤- 如果接触到酸液立即用水彻底地冲洗任何接触区域- 并取得医学帮助11检查以下区域的蓄电池酸液y 蓄电池壳体y蓄电池托盘y环绕蓄电池托盘的周围区域和蓄电池托盘的底部2检查蓄电池的壳体有否碎裂破断或损坏y 蓄电池壳体蓄电池托盘以及环绕周围的区域是干的y蓄电池没有碎裂破断或损坏转至蓄电池更换2将冷起动的电流安培数值CCA 和蓄电池的储存容量RC 与原装蓄电池OE 的规格说明书相比较参见蓄电池使用车辆蓄电池的电流安培CCA 和储存容量RC 的数值达到或超过原装设备规格数值 转至蓄电池更换蓄电池检查续步骤操作方法正常结果不正常结果*3检查蓄电池液体比重计看是否有一绿眼蓄电池液体比重计显示出一绿眼绿点y如果蓄电池液体比重计有一黑点没有显著的绿点測试蓄电池工作状况转至蓄电池工作不正常y如果蓄电池液体比重计有一黄点检查蓄电池的电解液是否太低参见蓄电池液体比重计显示黄点4将点火开关钥匙转至起动并检查看发动机是否转动正常并起动发动机转动正常并起动y发动机不转动或转动速度慢如果车辆不动或动得慢 参见蓄电池工作不正常y发动机转动正常但不起动转至发动机转动/转动慢但不起动y发动机能起动但不能整夜或一天后再起动转至充电系统检查和蓄电池寄生负载试验51检查蓄电池是否合适地安装并保持固定在蓄电池托盘内2检查蓄电池接线端是否清洁和紧固连接y蓄电池被牢牢地固定在托盘内其固定螺栓紧固合适y蓄电池接线端清洁连接紧固y蓄电池在托盘内安装正确转至蓄电池更换y转至蓄电池接线端检查*参考适当的症状诊断表以确定对应的不正常结果6.4.3.3 蓄电池接线端检查告诫蓄电池能产生燃暴性的气体蓄电池内有腐蚀性的酸液蓄电池提供的电流高至足以引起燃烧因此当靠近蓄电池工作时注意减少个人伤害的风险y始终防护自己的眼睛y避免俯身于蓄电池上y不要将蓄电池暴露在有火焰或火星的环境中y不要让蓄电池的酸液接触到眼睛或皮肤- 如果接触到酸液立即用水彻底地冲洗任何接触区域- 并取得医学帮助蓄电池接线端检查步骤操作方法数值是否11. 转动点火开关钥匙到OFF位置2. 试着用手指的压力轻轻地按顺时针方向旋转蓄电池的负极电缆连接端负极电缆连接端是否旋转—转至步骤2转至步骤3 2用一把扭矩板手检测松开蓄电池负极接线端螺栓时的扭矩上述的扭矩祥细数值是多少10 N·m(7 lb ft)转至步骤4转至步骤33拆开蓄电池的负极电缆负极电缆拆开了吗—转至步骤5—4确认蓄电池的负极电缆已经拆开检查下列情况当需要时进行修理电缆螺栓太长或在尾端变形在蓄电池接线端螺母的内部有异物存在蓄电池接线端的表面或电缆连接端的环头损坏修理工作完成了吗—转至步骤5—5用手指的压力轻轻地按顺时针方向旋转蓄电池的正极电缆连接端正极电缆连接端是否旋转—转至步骤6转至步骤7 6用一把扭矩板手检测松开蓄电池正极接线端螺栓时的扭矩上述的扭矩祥细数值是多少10 N·m(7 lb ft)转至步骤8转至步骤77拆开蓄电池的正极电缆正极电缆拆开了吗—转至步骤9—蓄电池接线端检查续步骤操作方法数值是否8确认蓄电池的正极电缆已经拆开检查下列情况当需要时进行修理y 电缆螺栓太长或在尾端变形y 在蓄电池接线端螺母的内部有异物存在y 蓄电池接线端表面或电缆连接端的环头损坏修理工作完成了吗—转至步骤9—91 清洁并且用金属丝制作的刷子刷电缆连接器上蓄电池接线端和电缆金属接触环两者的导线表面2 需要时从电缆连接器上移除连接螺栓以提供连接环的空间便于操作3 如果蓄电池接线端或电缆连接环损坏或者腐蚀严重应进行更换金属连接部分是否已经清洁并处于良好的状态—转至步骤10—101 连接正极电缆到蓄电池正极接线端2 按规定的数值拧紧电缆连接螺栓电缆连接螺栓是否已经正确地拧紧15 N·m(11 lb ft)转至步骤11—111 连接负极电缆到蓄电池负极接线端2 按规定的数值拧紧电缆连接螺栓电缆连接螺栓是否已经正确地拧紧15 N·m(11 lb ft)蓄电池接线端正常检查完成—蓄电池液体比重计显示黄点步骤操作方法数值是否1蓄电池检查是否已经执行完毕—转至步骤2转至蓄电池检查2用一把小螺丝起子的柄在顶部轻轻敲击液体比重计以驱除蓄电池里边的所有气泡液体比重计仍然显示黄点吗—转至步骤4转至步骤33液体比重计是否显示一个绿点或黑点—液体比重计正常转至步骤44更换蓄电池转至蓄电池更换完成了蓄电池更换工作吗—转至步骤5—蓄电池液体比重计显示黄点续步骤操作方法数值是否5用视觉检查新蓄电池里的液体比重计液体比重计显示一个绿点吗—转至步骤11转至步骤6 6液体比重计显示一个黄点吗—转至步骤7转至步骤9 7用一把小螺丝起子的柄在顶部轻轻敲击液体比重计以驱除蓄电池里边的所有气泡液体比重计仍然显示黄点吗—转至步骤4转至步骤8 8液体比重计显示一个绿点吗—转至步骤11转至步骤99液体比重计显示一个黑点吗—转至步骤10—10给蓄电池充电转至蓄电池充电蓄电池重新充电了吗—转至步骤11—11检查充电系统是否正常工作转至起动系统检查充电系统正常吗—液体比重计正常—6.3.4.4 蓄电池工作不正常所需工具J42000型数字式蓄电池检测器告诫蓄电池能产生燃暴性的气体内有腐蚀性的酸液其提供的电流高至足以引起燃烧因此当靠近蓄电池工作时注意减少个人伤害的风险y始终防护自己的眼睛并且避免俯身于蓄电池上y不要将蓄电池暴露在有火焰或火星的环境中y不要让蓄电池的电解液接触到眼睛或皮肤如果接触到电解液立即用水彻底地冲洗任何接触区域并取得医学帮助y下列各步骤按次序跳过开始程序y当用跨接电缆时应小心对待调压器和放电蓄电池重要注意事项用J42000型数字式蓄电池检测器进行蓄电池测试要求正确地连接到蓄电池接线端在测试期间正确连接上的失误可能导致不必要的蓄电池更换始终按照以下的指示以避免由于不正确连接而出现错误的诊断y测试车辆的蓄电池电缆仍然连接着时在接线端螺栓上前后摇动J42000型检测器的夹头以去除任何可能存在于螺栓上的覆盖物或氧化物y即使是新螺栓覆盖有防护层也可能造成绝缘或在测试电路中产生一个电阻y如果不能确定是否正确连接到车辆的蓄电池接线端螺栓上执行下列步骤— 拆开蓄电池电缆— 在端子上安装测试接头— 按照测试蓄电池的指示在车辆外测试在车上蓄电池电缆连接的情况下如果测试显示了一个更换蓄电池的结果则更换蓄电池执行下列步骤断开蓄电池电缆安装上被认可的测试接头按照测试蓄电池的指示测试在车辆外测试蓄电池只有当第二次测试显示了一个更换蓄电池的结果则更换蓄电池为使检测目的有根据用来自第二次测试的测试代码采用被认可的接线端测试接头测试蓄电池时不要用任何普通的螺栓或象测试接头那样的一个螺栓螺母和垫圈的组合件用配备于J42000型检测器的测试接头或GM公司的P/N12303040型接线端测试接头如果配备于J42000型检测器的测试接头需要更换只有采用GM P/N12303040上的测试接头任何其它型号的测试接头不可能接触到蓄电池接线端上的正确区域反而会产生接触电阻导致一个无效的测试结果为了测试接线端的顶部在车辆外部蓄电池螺栓头的螺纹部分采用GM P/N12303040上的测试接头不要把检测器连接到普通螺纹接线端上重要注意事项为使检测目的有根据始终将检测器显示的测试代码放置在修理顺序单上这个代码数字是一个唯一的独特的标示符其以一个特定的记录方式为蓄电池描述了测试数据而再次测试同一个蓄电池时这个测试代码偶而可能重复更可能的情况是蓄电池各次测试出现不同的测试代码蓄电池工作不正常步骤操作方法数值是否1蓄电池检查已经执行了吗—转至步骤2转至蓄电池检查2蓄电池是在车辆内其蓄电池电缆连接了吗—转至步骤4转至步骤331 轻轻地用金属丝刷子刷蓄电池两个接线端的导线的表面2 安装接线端适配器到两个接线端上适配器安装了吗—转至步骤6—4确认蓄电池接线端是清洁的紧的并且在良好的状态转至蓄电池接线端检查接线端连接好吗—转至步骤5—51 转动点火开关到OFF位置2 关闭所有电气负荷和所有的附接灯到OFF位置所有的电气负荷和附接灯关了吗—转至步骤6—6重要注意事项在车辆内测试蓄电池直接连接检测器到电缆螺栓上不要连接检测器夹钳到远距离接线端上例如一个接线盒或一个跨接起动接线端应用一个远距离接线端将导致无效的测试结果1 连接J42000型检测器的红色夹钳到蓄电池正极接线端上的电缆螺栓2 连接检测器的黑色夹钳到蓄电池负极接线端上的电缆螺栓3 来回摇动检测器的两个夹钳为去除氧化层等使金属裸露出来GM MICRO 410这个信息应该在检测器的显示屏上显示一会儿然后变化到SELECT TEST—转至步骤10转至步骤77检查连接线路的信息出现在J42000检测器的显示屏上吗—转至步骤8转至步骤98依照下列情形检查检测器和蓄电池接线端适配器或电缆螺栓的连接y检测器各夹钳的两侧必须正确的接触y确认红色夹钳是被连接到正极而黑色夹钳是被连接到负极y如果测试接头或螺栓显现了腐蚀来回摇动夹钳以确保处在正确的连接y如果需要的话用一把金属丝刷子清洁适配器或电缆螺栓检测器上的显示屏现在显示出选择测试吗—转至步骤17转至步骤12 9用一个随J42000型检测器连接的数字式万用电表测试蓄电池的电压电压是在规定值或以下吗5.5V转至步骤25转至步骤29蓄电池工作不正常续步骤操作方法数值是否10用J42000型检测器上的旋转开关选择车内或车外测试这取决于下列条件y如果蓄电池电缆是被连接到蓄电池用车内测试y如果蓄电池电缆是和被安装的接线端适配器连接用车外测试选择车内测试吗—转至步骤11转至步骤12 11检测器显示屏将显示始终在蓄电池接线端测试然后变化到选择量级显示屏显示出选择量级吗—转至步骤13转至步骤37 12对于车外测试检测器显示屏将显示用接线端适配器然后变化到选择量级检测器显示屏显示出选择量级吗—转至步骤13转至步骤37 13重要注意事项为了车载蓄电池的正确量级参见蓄电池使用如果一个低电压功率等级的蓄电池被安装在车辆上当车辆行驶时这个蓄电池可能并没有正常地工作即使其通过了J42000检测器的测试1. 用J42000型检测器上的旋转开关选择蓄电池标牌上的电压功率等级量级2揿下检测器上的ENTER键测试值将依据测试结果简要地显示在显示屏上测试结果显示了吗—转至步骤14—14J42000检测器的显示屏显示出蓄电池优良吗—转至步骤22转至步骤15 15显示屏显示出再充电优良吗—转至步骤25转至步骤16 16显示屏显示出充电和重新测试吗—转至步骤29转至步骤17 17显示屏显示出更换蓄电池吗—转至步骤26转至步骤18 18显示屏显示出坏蓄电池更换吗—转至步骤28转至步骤19 19显示屏显示出发现表面电荷吗—转至步骤30转至步骤20 20显示屏显示出选择温度吗—转至步骤33转至步骤21 21显示屏交替显示系统检查噪声负载和重新测试吗—转至步骤34转至步骤37 221 揿下J42000检测器上的代码按钮2 为了目的依据在修理单上写下显示的代码蓄电池液体比重计上可见绿点吗—转至步骤24转至步骤23 23给蓄电池充电转至蓄电池充电液体比重计上可见绿点吗—转至步骤24转至步骤39 24蓄电池是好的安装蓄电池转至蓄电池更换这步操作完成了吗—系统完好—蓄电池工作不正常续步骤操作方法数值是否251 揿下J42000检测器上的代码按钮2 为了目的依据在修理单上写下显示的代码3 给蓄电池充电转至蓄电池充电液体比重计上可见绿点吗—转至步骤24—26在车辆内测试的蓄电池其电缆是仍然连着的吗—转至步骤27转至步骤28 271 转动点火钥匙开关到关闭位置告诫参见小心与注意事项中的蓄电池拆开告诫2 拆开蓄电池负级电缆告诫转至小心与注意事项中的蓄电池拆开告诫3 拆开蓄电池正级电缆这些操作完成了吗—转至步骤3—281 揿下J42000检测器上的代码按钮2 为了有判断的依据在修理单上写下显示的代码3 更换蓄电池转至蓄电池更换这一操作完成了吗—转至步骤2—291 揿下J42000检测器上的代码按钮2 为了有判断的依据在修理单上写下显示的代码3 给蓄电池充电转至蓄电池充电蓄电池液体比重计上可见绿点吗—转至步骤2—30重要注意事项只有当检测器探测到表面电荷可能影响测试结果时才有必要去除表面电荷直到表面电荷被去除后检测器才会完成测试顺序按照检测器的提示通过打开和关闭车辆前灯的方式去除表面电荷如果这个顺序正确地执行检测器将会自动地完成测试如果这个顺序没有正确地执行检测器将显示拆开和重新测试信息拆开和重新测试信息显示了吗—转至步骤31转至步骤32 31从蓄电池接线端上拆开检测器这一操作完成了吗—转至步骤2—32检测器将显示重新测试这个词并显示测试所选择的电压功率等级如果测试顺利地完成测试结果将会被显示显示屏出现了测试结果吗—转至步骤14转至步骤36。
新君威保险丝盒说明
-
F32UA 保险丝
20A
车身控制模块
33
-
F33UA 保险丝
25A
加热型座椅控制模块
34
-
F34UA 保险丝
25A
天窗控制模块、天窗遮阳板电机模块
35
-
F35UA 保险丝
30A
音频放大器
36
-
未使用
N/A
未使用
37
-
F37UA 保险丝
10A
右侧远光前照灯
38
-
F38UA 保险丝
10A
左侧远光前照灯
-
F59UA 保险丝
30A/40A
燃油加热器/二次空气喷射泵
60
-
F60UA 保险丝
7.5A
车外后视镜
61
-
F61UA 保险丝
7.5A
车外后视镜
62
-
F62UA 保险丝
10A
蒸发排放 (EVAP) 炭罐通风电磁阀
63
-
F63UA 保险丝
7.5A
车身控制模块/右侧玻璃破裂传感器
64
-
F64UA 保险丝
5A
前照灯控制模块
65
-
F65UA 保险丝
7.5A
防盗警报器
66
-
F66UA 保险丝
15A
后窗洗涤液泵继电器
67
-
F67UA 保险丝
20A
燃油泵控制模块
68
-
未使用
N/A
未使用
69
-
F69UA 保险丝
5A
车身控制模块
70
-
F70UA 保险丝
Fluke NORMA 6003 NORMA 6003+ NORMA 6004 NORMA 6004
特殊目的的任何隐含保证。FLUKE 对任何特殊、间接、偶发或后续的损坏或损失概不负责，包括由于任何原因或
推理引起的数据丢失。
由于某些国家或州不允许对隐含保证的期限加以限制、或者排除和限制意外或后续损坏本保证的限制和排除责任
条款可能并不对每一个买方都适用。如果本保证的某些条款被法院或其它具有适当管辖权的裁决机构判定为无效
供，并且不适用于保险丝和一次性电池或者任何被 Fluke 公司认定由于误用、改变、疏忽、意外非正常操作和使
用所造成的产品损坏。Fluke 公司保证软件能够在完全符合性能指标的条件下至少操作 90 天，而且软件是正确地
记录在无缺陷的媒体上。Fluke 公司并不保证软件没有错误或无操作中断。
Fluke 公司仅授权零售商为最终客户提供新产品或未使用过产品的保证。但并未授权他们代表 Fluke 公司提供范
警告及小心 ............................................................................................................................................................ 3
标准包装 ................................................................................................................................................................ 5
别克君威使用说明书
别克君威使用说明书别克君威,老别克仪表上一些英文:ANTI-LOCK防抱死制动系统警告灯(该灯亮起说明ABS系统需检修)TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边)LOW TRAC全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩LOW COOLANT冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液)LOW TIRE轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)SECURITY 安全灯(该灯亮起则证明车的防盗系统处于锁止状态)SERVICE VEHICLE SOON立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯)LOW WASH 清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够)DOOR/TRUNK 车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧)特点和控制1钥匙电动门锁可编程电动门锁(如装备)可编程电动门锁的标准特性是通过自动锁住车门和打开车门以加强安全和提高使用方便性。
这种特性提供四种操作模式。
对于您的汽车来说，可在下列四种模式中选择一种并编程：模式1：非自动锁门或开锁。
模式2：当变速器退出驻车档(P)时，自动锁住全部车门。
不能自动打开门锁。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将车门重新锁住。
模式3：当变速器退出驻车档(P)时，自动锁住全部车门。
当变速器推入驻车档(P)时，自动解锁全部车门。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将门重新锁住。
解读汽车上的保险丝
[汽车之家用车指南] 一切还是要从一次修车说起：前不久我们哈弗公车的安全气囊报警灯亮了，为了安全起见我们去4S店检修，检修结果说是主驾驶安全气囊模块坏了需要整体更换，更换费用2000块，由于没有货需要等，因此我们就没修。
过了一段时间我们给车再次送4S店保养的时候再让4S店的维修师傅给检测气囊灯的问题，这次结果有了180°的大转弯，维修师傅说不用换模块了，问题出在了负责安全气囊的保险丝“烧坏了”，花2元钱更换了新的保险丝问题就解决了。
一个2元钱的小小保险丝险些让我们多花2000多块钱的维修费，它究竟是何方神圣？它的作用到底是什么？我们今天就一起来看看。
初识汽车保险丝保险丝只是它的俗称，真正官方的名字叫做熔断器（以下为容易理解统一称为保险丝），保险丝的最基本作用是当电路电流异常并且超过其额定电流时熔断起到电路保护的作用。
保险丝有两个重要的工作参数，一个是额定电流；一个是额定电压，使用的时候要根据电路的电流和电压来选择相对应的保险丝。
在结构上，一般车用保险丝采用的插片式的设计，保险丝拥有工程塑料外壳，包裹着锌或铜制成的熔体结构，金属熔体和插脚连接。
汽车插片式保险丝的规格一般为2A至40A，其安培数值会在保险丝的顶端标注。
如果保险丝烧坏了让安培数值无法辨认的话，我们还可以通过它的颜色来判断，国际标准上：2A灰色、3A紫色、4A粉色、5A桔黄、7.5A咖啡色、10A红色、15A蓝色、20A黄色、25A无色透明、30A绿色、40A深桔色。
汽车保险丝在汽车的哪里藏着？由于汽车上的零部件和电子设备很多，而且每个设备都会装有保险丝，因此为了便于日后的维修，每辆车在设计之初，设计师便把汽车保险丝都集中设计在一个地方，而这个地方被称为保险盒。
一般一辆车拥有两个保险盒，一个位于发动机舱内，负责汽车外部用电器的保险丝，如发动机控制单元、喇叭、玻璃清洗器、ABS、大灯等；另一个在驾驶员左侧附近，管理着车内的用电器，例如车窗升降器、安全气囊、电动座椅、点烟器等。
新君威行车记录仪通过保险盒接电DIY作业
新君威行车记录仪通过保险盒接电DIY作业
为了防止碰瓷，我决定买个行车记录仪，由于想要美观，决定把线隐藏起来，接电通过保险丝。
想通过保险丝接电一定要有以下这两个东西：一个是取电器（君威用的是小号取点器）；另一个就是降压线了。
红色的是正极，接保险的，黑色接车上任意金属。
保险盒在驾驶位的左下方的储物格后面，所以先把储物格拆下，储物格有两个卡扣，轻轻按就下
来了。
然后拔掉储物格旁边的板，如下图：
拆的时候稍微用点力吧。
拆下来就成这样了
接着是把线塞进A柱里面
一端线拉到中央后视镜挂住，然后接行车记录仪
另一端把线直接拉到保险盒那，看到下图红圈那里了吗？6和7号保险，说明书上说这6号是点烟器，7号是电源输出，我们就用这两个的任意一个吧，这两个保险可以实现开车启动，熄火关闭行
车记录仪。
然后把6号保险拔下，把拔下的6号保险插入取电器中，把取电器插入6号位中
把改装线的黑色那条线，就是那条负极，接到车门边上的一个螺丝，如图红圈。
别克君威保险丝位置及大小
别克君威保险丝位置及大小说明保险丝／断路器额定电流保险丝A3-4 10安培起动时接通仪表组件、车身控制模块和动力系统控制模块保险丝A5-6 10安培将点火开关转换至加热后视镜保险丝A7-8 10安培点火0至仪表组件、车身控制模块和动力系统控制模块保险丝A9-10 10安培点火0至自动排挡电磁阀BTS1控制，防盗钥匙模块保险丝B5-6 10安培点火3至巡航控制开关及模块保险丝B3-4 10安培点火2至前、HVAC控制、驾驶员座和乘客座加热座椅控制、自动昼夜后视镜和自动前大灯控制模块保险丝B9-10 －轮胎重设定开关保险丝C1-2 10安培点火1至电子制动控制模块／电子制动牵引力控制模块保险丝C3-4 10安培点火1至停车灯开关控制的BSTI控制保险丝D1-2 10安培点火1至转向信号开关，对于转向信号灯保险丝D3-4 10安培点火1至充气式保护装置传感和诊断模块(SDM)保险丝D5-6 10安培点火1至仪表组件，平视显示系统保险丝D7-8 10安培点火1至自动前大灯控制模块，倒车雷达保险丝D9-10 10安培点火1至车身控制模块、动力系统控制模块。
机罩下的电气中心：起动和点火主继电器至A／C离合器继电器、燃油喷射器，发动机排放、电子点火和变速器保险丝保险丝E1-2 15安培蓄电池至加热器-A／C控制、收音机、仪表组件、数据链路插头和遥控车门锁接收器(RCDLR)保险丝E3-4 10安培蓄电池供电至车身控制模块，时钟保险丝E5-6 20安培蓄电池至点烟器，断电连接器保险丝E7-8 15安培蓄电池至车身控制模块和附件时间延迟(RAP)继电器保险丝F3-4 15安培蓄电池至转向信号开关，对于危险警报灯和后雾灯继电器保险丝F5-6 15安培蓄电池至停车灯开关，防盗钥匙模块保险丝F7-8 20安培蓄电池至车门锁继电器，车身控制模块，对于电动车门锁和后厢门释放继电器保险丝F9-10 2安培蓄电池至外遥控后视镜开关保险丝G1-2 15安培蓄电池至后点烟器保险丝H1-2 2安培方向盘开关调光保险丝H5-6 10安培尾灯。
09款别克君威继电器说明
09款别克君威继电器说明
09款别克君威启动继电器在保险丝盒内,控制模块是ECM老款在空滤壳内,新款左电瓶侧面，部分轿车只要掀起发动机盖找到继电器
安装盒，都能寻到继电器。
在发动机舱内电瓶旁边的保险盒内。
启动继电器可以允许大电流频繁通过，提高电路的可靠性。
汽车启动继电器的作用主要是通过控制低压线路的电流来控制
高压线路的电流，起到电流开关的作用。
启动继电器是启动系统组成部件之一，在汽车上主要作用为小电流控制大电流方式启动马达转动，从而带动发电机内部磁电机转子转动，给点火器输入点火脉冲信号，使点火器产生电火花，点燃汽缸内的混合燃气并做功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保险丝
1.TCM
2.ECM
5.TCM ECM
6.前档刮水器继电器
8.点火线圈.喷油嘴.ECM
9. 点火线圈.喷油嘴.ECM
10.ECM
11.氧传感器
12.起动机
13.TCM燃油控制器.曲轴箱通风加热器
14.右侧日照灯继电器
15.后窗刮水器继电器
16.真空制动助力器开关.空气质量传感
器.燃油含水量传感器
17.气囊传感和SDM
18.前照灯控制模块
19.前照灯高度调节执行器
20.油泵继电器
21.前门车窗电机
22.EBCM
23.VES
24.前门车窗电机
新君威发动机保险丝盒
25.附件交流/直流电源控制模块
26.EBCM
27.EPB
28.后窗除雾器
29.左侧座椅腰部支撑开关
30.右侧座椅腰部支撑开关
31.空调压缩机继电器
32.BCM
33.加热座椅控制模块
34.天窗控制模块
35.音频放大器
37.右侧远光前照灯
38.左侧远光前照灯
41.遥控门锁接收器/自动助力泵电机
42.中速冷却风扇1继电器
43.加热洗涤器喷嘴模块/遥控门锁接
收器
44.前照灯洗涤泵继电器
45.告诉冷却风扇继电器
46.冷却风扇继电器
47.加热型氧传感器
48.前雾灯
49.右侧近光灯
50.左侧近光灯
51.喇叭
52.组合仪表
53.前照灯高度调节执行器.通风座椅鼓
风机电机.车内后视镜.轮胎气压模块
54. 前照灯开关、辅助电加热器
55. 车窗开关，前，后视镜开关
56. 前风窗玻璃洗涤液泵
57. 转向柱锁控制模块
59. 燃油加热器/二次空气喷射泵
60. 车外后视镜
61. 车外后视镜
62. 蒸发排放 (EVAP) 炭罐通风电磁阀
63. 车身控制模块/右侧玻璃破裂传感器
64. 前照灯控制模块
65.防盗警报器
66. 后窗洗涤液泵继电器
67. 燃油泵控制模块
69. 车身控制模块
70. 雨量传感器
继电器
1. 空调压缩机离合器
2. 起动机
3. 冷却风扇
4. 前风窗玻璃刮水器速度控制装置
5. 前风窗玻璃刮水器
6. 右侧日间行车灯
7. 动力系统
8. 燃油泵
9. 中速冷却风扇 1
10. 中速冷却风扇 2
11. 前照灯洗涤液泵
12. 冷却风扇转速控制装置（或继电器盒内 -
发动机舱盖下）
13. 高速冷却风扇
13. 右侧高速冷却风扇
14. 近光前照灯
15. 主点火
16. 燃油加热器
16. 二次空气喷射泵
17. 后窗除雾器
注意:以下继电器在保险丝盒内部,不可维修:
喇叭继电器.
后窗洗涤液.
泵继电器.
后窗刮水器继电器. 前风窗玻璃洗涤液泵继
电器.
前雾灯继电器.
前照灯远光继电器. 驾驶员侧车门锁止继电器. 防盗警报器继电器。
