英朗保险丝解释

英朗保险丝解释

G10 冷却风扇电机,保险丝 F45UA
K14

点火主继电器 KR73

保险丝 F32UA、F33UA、F49UA、F50UA、F51UA、F52UA、F53UA 和 F54UA
重要注意事项:以下所列为车身内部,不可维修的印刷电路板 (PCB) 继电器。


KR3 喇叭继电器

保险丝 F47UA

K04

后窗除雾器继电器 KR5

保险丝 F6UA、F9UA 和 F18UA
K05

前大灯洗涤液泵继电器 KR2

G16 前大灯洗涤液泵
K06

日间行车灯继电器 - 左 KR42L

E13L 前大灯总成 - 左 (T4A)
前大灯近光继电器 KR49
保险丝 F24UA 和 F25UA (T4F)
K07

F12UA 保险丝
5 安
K26 前大灯控制模块
13

F13UA 保险丝
20 安
未使用
14

F14UA 保险丝
20 安
KQ7 后窗刮水器继电器,M45 后窗刮水器电机
15

F15UA 保险丝
10 安
K20 发动机控制模块 (ECM)
16

F16UA 保险丝
30 安
KR27 起动机继电器
17

F17UA 保险丝

KR6 后窗洗涤器泵继电器

G24 挡风玻璃洗涤器泵


KR7 后窗刮水器继电器

M45 后窗刮水器电机

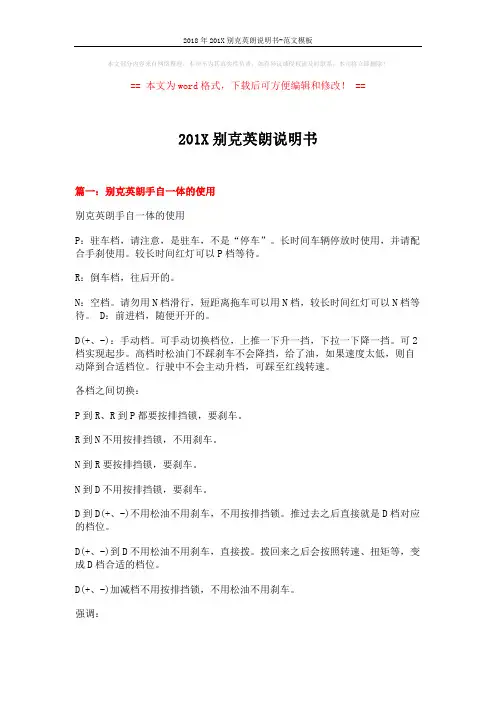

2018年201X别克英朗说明书-范文模板 (5页)
