电动液压推杆系列

电动液压推杆系列概述：DYT、DYTB型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

原理与功能l、工作原理：电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点。

电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

电机虽在转动，但不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。

4、可根据用户要求，在额定的速度范围内进行无级调节速度。

5、可根据用户要求，在额定饿输出里范围内进行无级调节推、拉力。

6、可根据用户要求，在额定的行程范围内进行无级调节行程。

选型说明电液推杆主要是由推的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户的特殊要求，配套三种调节功能，即：速度调节，推，拉力，调节，行程调节(行程开关定位)。

除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

以下举“DYTZBl000—500／110—X型电液推杆”为例，分别说明如何选型和型号编制的方式。

l、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆。

其最大推力10KN。

行程500HH，最大速度110mm／s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBl000—500／110一X。

(B为防爆标记，X表示向下推)2、型号编制的方式：4、DYTZ型整体直式电液推杆。

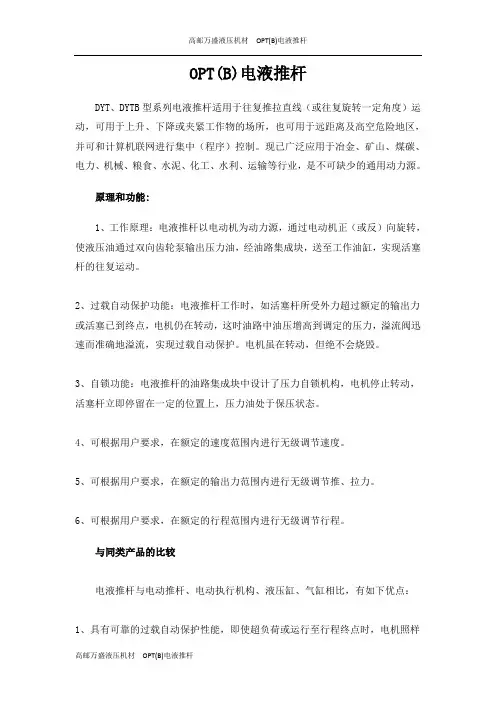

关于OPT(B)电液推杆的功能及其特点的研究分析报告

OPT(B)电液推杆DYT、DYTB型系列电液推杆适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。

现已广泛应用于冶金、矿山、煤碳、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

原理和功能:1、工作原理：电液推杆以电动机为动力源，通过电动机正（或反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

电机虽在转动，但绝不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置上，压力油处于保压状态。

4、可根据用户要求，在额定的速度范围内进行无级调节速度。

5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。

6、可根据用户要求，在额定的行程范围内进行无级调节行程。

与同类产品的比较电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，却不会烧毁损坏其它机件。

电动推杆和电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。

电动推杆相关参数

DYT(B)型系列新型电液推杆概述DYT(B)型系列电液推杆（简称电液推杆）适用于需往复推拉直线运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

原理和功能1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

电机虽在转动，但绝不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置上，压力油处于保压状态。

4、可根据用户要求，在额定的速度范围内进行无级调节速度。

5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。

6、可根据用户要求，在额定的行程范围内进行无级调节行程。

电动推杆和电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。

【电液推杆工作原理最全解析】

【电液推杆工作原理最全解析】以下为您介绍一般电液推杆工作原理，包括电液推杆电气原理图、电液推杆液压原理图，若有疑问可直接致电电液推杆厂家要求技术支持。

（电液推杆液压原理图）电液推杆工作原理电液推杆是以电动机位电力源，通过电机的正反转，带动双向动力泵输出压力油，经过控制阀组，输送至油缸，实现油缸活塞杆的往复运动。

以下为您介绍电液推杆的心脏：组合阀的工作原理组合阀是电液推杆中的核心控制组件，其结构如（图2）所示，它通过阀体内部将两个溢流阀阀芯，两个单向阀阀芯、两个单向球阀阀芯连接，集合成结构及功能对称的组合阀。

组合阀主要功能为：调节系统压力、控制电液推杆输出力的大小、控制液流方向及活塞杆运动方向、系统过载保护等。

组合阀工作原理图：电液推杆组合阀原理图（图3），该图的组合阀通过阀体内部孔道将阀2、阀3、阀4、阀8、阀9、阀10组成功能对称的压力控制、方向控制回路，其主要功能为：调节系统压力控制液压系统输出压力的大小；控制液压流向及往返运动，系统过载保护。

电液推杆组合阀的工作原理：1.活塞杆外行时：电机正转时，双向泵左边油口为出油口，液压油经过单向阀3进入油缸5的无杆缸腔，同时液控单向阀8打开，油缸5的有杆缸腔的油经过8回油箱。

2.活塞杆内行时：电机反转，双向齿轮泵1右边油口为出油口，液压油进过单向阀9进入油缸5的有杆腔，同时控制单向阀4打开，油缸5的无杆腔的油经过阀4回油箱。

3.系统压力调节及过载保护：活塞杆外行时压力调节，由溢流球阀控制2控制，当过载时限定系统最高压力，即控制电液推杆输出的最大推力。

活塞杆内行过程压力调节，由溢流阀10控制当过载时系统最高压力，即控制单向阀输出的最大推力。

（电液推杆电气原理图）电液推杆安装与调试1、向电液推杆内注入洁净的46#液压油(注入前要过滤)，装好加油口盖，检查密封性能，接通电动机电源，将电液推杆安装在工作位置连接好传动装置后，即可使用。

2、按电器原理图及接线端子图接线，并确认推杆已加满液压油。

制动器电液推杆工作原理

制动器电液推杆工作原理
制动器电液推杆是用于汽车制动系统的一种重要部件，其工作原理如下：
1. 当驾驶员踩下制动踏板时，将通过机械传动或者电子信号传递到制动器电液推杆上。

2. 制动器电液推杆内部包含有一个活塞，当收到制动信号后，活塞会向前运动。

3. 活塞前端连接着制动主缸，后端连接着制动泵。

4. 当活塞运动向前时，会将制动液推入到制动主缸中。

5. 制动主缸内部也有一个活塞，当液体进入主缸后，活塞也会向前运动。

6. 当主缸活塞向前运动时，液压力会通过制动管路传递给轮子上的制动器。

7. 制动器会根据液压力的大小来施加制动力，通过摩擦来减速车辆。

8. 当驾驶员松开制动踏板时，制动器电液推杆会通过弹簧力或者其他机械装置将活塞推回原位，减少制动力。

通过这种工作原理，制动器电液推杆能够将驾驶员的制动信号
转化为液压力，经由制动管路传递给制动器，实现汽车的制动功能。

dytp电液推杆技术参数

dytp电液推杆技术参数电液推杆是一种通过液压系统控制的线性位移执行器，广泛应用于工业领域的各种机械设备中。

其技术参数包括推力、行程、速度、重量、材料等，下面将详细介绍这些参数的相关内容。

首先是推力，即电液推杆能够提供的最大力量。

推力是一个非常重要的参数，它决定了电液推杆能够承受的负载大小。

一般来说，推力越大，电液推杆的应用范围就越广。

推力通常以牛顿（N）为单位进行表示。

其次是行程，即电液推杆的线性位移范围。

行程决定了电液推杆能够实现的最大位移长度，一般以毫米（mm）为单位进行表示。

行程的长度是根据具体应用需求来确定的，需要根据实际情况选择合适的行程长度。

速度是指电液推杆在工作过程中的线速度。

电液推杆的速度可以通过调节系统中的液压流量和压力来控制。

速度通常以毫米/秒（mm/s）的单位进行表示。

速度的选择需要根据具体应用要求来确定，需要考虑到工作效率和负载要求之间的平衡。

重量是指电液推杆本身的重量。

重量通常以千克（kg）为单位进行表示。

电液推杆的重量与其结构和材料有关，需要根据具体应用要求来选择合适的重量范围。

较轻的推杆通常更适合需要频繁移动或受限空间的应用，而较重的推杆通常更适合需要承受较大负载的应用。

材料是电液推杆的另一个重要参数。

推杆的材料通常是选用高强度的合金或钢材制成，以确保其具有足够的力学强度和抗腐蚀性能。

材料的选择需要根据具体的工作环境和需求来确定，以确保电液推杆能够在不同的工况下长时间稳定可靠地工作。

除了上述参数外，还有一些其他的技术参数也需要考虑，例如功率、工作温度范围、精度等。

这些参数的选取和确定需要综合考虑具体应用要求、成本和性能之间的平衡。

总而言之，电液推杆的技术参数是根据具体应用需求来确定的，不同的应用需要不同的参数选择。

在选择电液推杆时，需要综合考虑推力、行程、速度、重量、材料等参数，以确保推杆能够满足工作要求并具有良好的可靠性和寿命。

电液推杆

Logo
THANK YOU
电液推杆产品特点
电液推杆产品特点（1）结构紧凑、安装方便、占据空间小、维护简单。（2）可带负荷起动，具有过载保护功能。（3）回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。（4）推拉力，速度（用户要求）无级可调，驱动力范围极广。（5）动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确（≥0.5mm）。（7）机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。
电液推杆产品结构
液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成，也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等几种。
电液推杆工作原理
电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。
电液推杆
山东中煤zmjt057
目录
电液推杆产品介绍电液推杆工作原理电液推杆产品结构电液推杆产品特点
电液推杆产品介绍
电液推杆产品介绍电液推杆是一种集机、电、液为一体的液压驱动机械手， zmjt057适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。 zmjt057

DYTP型平行式电液推杆的工作原理

DYTP型平行式电液推杆的工作原理DYTP型平行式电液推杆的概述：DYT（B）型系列电动液压推杆（简称电液推杆）适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。

现已广泛用于冶金、矿山、煤炭、电力、建材、石油、水利、机械、化工、水泥、粮食、交通运输等行业，是不可缺少的通用动力源。

DYTP型平行式电液推杆的原理与功能：1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确的溢流，实现过载自动保护。

电机虽在转动，但不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。

4、可根据用户的要求，在额定的速度范围内进行无级调节速度。

5、可根据用户的要求，在额定的输出力范围内进行无级调节推、拉力。

6、可根据用户的要求，在额定的行程范围内进行无级调节行程。

DYTP型平行式电液推杆与同类产品的比较：电液推杆与电动推杆、电动执行机构、液压缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样正常运转，却不会烧毁或损坏其他机件。

电动推杆、电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆、电动执行机构却很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，所以驱动里范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效地缓解外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

电液推杆工作原理

电液推杆工作原理
电液推杆是一种将液压系统的动力转化为机械运动的装置。

其工作原理主要包括液压缸、活塞、液压油和控制部分。

液压缸是电液推杆的核心部件，由活塞缸和活塞组成。

液压油通过液压泵进入液压缸的活塞上方或下方的工作腔，通过液压系统的控制，使得活塞在液压力的作用下进行往复运动。

当液压油进入活塞的上方工作腔时，由于活塞的面积较大，液压力作用在活塞上方的面积上，形成一个向下的压力。

同时，活塞下方的工作腔被液压油排空，形成一个低压区域。

由于液压力传递的原理，活塞会受到向下的力，从而向下运动。

当液压油进入活塞的下方工作腔时，由于活塞的上方面积较大，液压力作用在活塞下方的面积上，形成一个向上的压力。

同时，活塞上方的工作腔被液压油排空，形成一个低压区域。

由于液压力传递的原理，活塞会受到向上的力，从而向上运动。

通过控制液压系统中的阀门，可以实现对液压推杆的运动方向和速度的控制。

当液压油进入活塞上方工作腔时，液压推杆向下运动；当液压油进入活塞下方工作腔时，液压推杆向上运动。

通过控制液压泵的流量和阀门的开启程度，可以控制液压推杆的速度和力量。

总之，电液推杆通过液压油的压力作用，驱动活塞进行往复运动，从而实现机械装置的运动。

该装置广泛应用于各种需要大力输出、精密控制和长行程的机械系统中。

dytp电液推杆技术参数

dytp电液推杆技术参数
"dytp电液推杆"或称为"电液伺服推杆"是一种使用电动机和液
压系统来驱动的推杆装置，用于产生线性运动。

其技术参数可以包括以下几个方面：
1. 推力：指推杆能够提供的最大推力，通常以牛顿（N）为单
位来衡量。

2. 行程：指推杆能够实现的最大位移距离，通常以毫米（mm）为单位来衡量。

3. 速度：指推杆的运动速度，即单位时间内推杆位移的距离。

通常以毫米/秒（mm/s）或米/秒（m/s）为单位来衡量。

4. 加速度：指推杆的加速或减速能力，即单位时间内推杆速度的变化。

通常以毫米/秒²（mm/s²）或米/秒²（m/s²）为单位来
衡量。

5. 控制方式：指推杆的控制方式，可以是开关控制、程控控制或伺服控制等。

不同的控制方式对推杆的精度、稳定性和响应速度等方面有不同的要求。

6. 工作温度：由于电液推杆通常应用于工业领域，因此其工作温度范围也需要考虑，以确保其在各种环境条件下的正常运行。

7. 电源要求：指电液推杆所需的电源电压、频率和相数等，以及其对电源稳定性和电源容量的要求。

以上仅列举了一些常见的技术参数，实际的技术参数会根据具体产品的设计和应用需求而有所差异。

如果您具体需要了解某种型号或具体产品的技术参数，请提供更多详细信息。

电液推杆与电动推杆

电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样正常运转，却不会烧毁或损坏其他机件。

电动推杆、电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆、电动执行机构却很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，所以驱动里范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效地缓解外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

6、电液推杆采用电、液一体化全封闭结构，工作油路循环与无压的封闭钢筒内，体积小，不漏油，便于安装维修。

在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆和电动执行机构长久。

7、投资小，气缸需建昂贵的空压站，且气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接同电源即可使用。

8、维修方便。

在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细维修，这将影响全部工作的正常运行。

电液推杆与电动推杆、电动执行机构、液压缸、气缸的比较一览表比较的项目电液推杆电动推杆电动执行机构液压缸汽缸过载自动保护功能优差差-可优良自琐功能优优差优差带负荷启动优差-可可极优可不烧毁电机优差差优/额定范围内输出力的无级调节优/ 可优差额定范围内速度的无级调节优差差优/额定范围内行程的无级调节优优优优差输出力大小大大小投资一般低高高极高节能效果好好差差差机械效率高低低高低控制方法简简繁简简维护量少少多少多故障率少多多一般多冲击力小大大小极大噪音低低高低极高体积一般小大小大造型说明电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据拥护特殊要求，配套三种调节功能，即：速度调节推、拉力调节，行程调节（行程开关定位）。

电液执行机构原理

1、电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。

可用于各种简单或复杂的工艺流程中做为执行机械使用，以实现远距离控制、集中控制或自动控制。

电动推杆是通用型的辅助驱动装置，可广泛运用于电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、粮饲加工等行业。

具有性能可靠，动作灵敏，运行平稳，推拉力相同，环境适应性好等特点。

主要结构电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳及涡轮、微动控制开关等组成。

工作原理电动机经齿轮减速后，带动一对丝杆螺母。

把电机的旋转运动变成直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

通过改变杠杆力臂长度，可以增大或加大行程。

行程控制装置经电机齿轮上的涡杆带动涡轮转动，使涡轮内的小丝杆作轴向移动，由连接板带动限位杆相应作轴向移动，至所需行程时，通过调节限位块压下行程开关断电，电动机停止运转（正反控制相同）。

2、电液推杆概述：DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

2.电液推杆工作原理：电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。

根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。

电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

而我们雅和全公司有各种电动推杆，欢迎大家来参观合作2、原理和功能1、工作原理电液推杆以电动机为动力源，通过电动机正（或反）向旋转，使液压油经过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

电液推杆原理

电液推杆原理
电液推杆是一种基于液压原理工作的装置，它可以通过液体的压力来推动线性运动。

它由一个液压缸和一个活塞杆组成。

工作原理如下：当液压油进入液压缸时，它会施加压力在活塞上。

这个压力会把活塞向外推动，从而推动活塞杆。

活塞杆的线性运动可以通过液压油的压力来控制。

当液压油被排出液压缸时，活塞会回到初始位置。

电液推杆通常配备了一个电控系统，可以通过电磁阀来控制液压油的流动。

通过改变电磁阀的开闭状态，可以控制液压油进入或排出液压缸，从而控制活塞的运动。

电液推杆可以实现快速和精确的线性运动，广泛应用于工业生产中的自动化设备。

电液推杆的优点是具有较大的推力和较长的行程，可以根据实际需求进行定制。

它的缺点是体积较大，且需要液压系统的支持。

此外，电液推杆的维护成本较高，需要定期更换液压油和检查液压元件的状态。

总之，电液推杆通过液压原理实现线性运动，可以广泛应用于工业自动化领域。

它具有较大的推力和较长的行程，但也需要注意维护和保养。

电动推杆说明书

产品概述电动、电液系列推杆适用于往复推、拉直线（或往复旋转一定角度）运动，可用于上升，下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、建筑、运输、交通、港口、军事装备、核电站、环保污水处理设备（滗水器的动力）等行业，是不可缺少的通用动力源。

结构与性能1、结构：电动推杆由驱动电机、联轴器（DTX型）、蜗轮、蜗杆（DTW、TDTW 型）、减速齿轮（DT、TDT、DTZ型）、螺杆、铜螺母、导套、推杆、滑座、外壳、内调行程开关等零件所组成，结构紧凑、动作灵活、平稳、性能可靠、安装方便。

2、工作原理：电动机通过变速机构减速后，带动一对螺杆、螺母，把电机的旋转运动变为直线运动，利用电机反、正转完成推、拉动作，推力与拉力相等。

如通过各种杠杆摇臂或连杆等机构，可完成转动、摇动等复杂运动，通过改变杠杆力臂长度，可增力或加大行程。

3、过载自动保护装置：推杆内设有过载保护装置，当推杆行程达到极限位置或超过额定推力一定数值时，推杆自动停机，达到过载保护作用，使电机及构件不至损坏；DTW、DTX、TDT、TDTW同时设有内调行程装置推杆行程。

行程可根据用户需要调整，其装置体积小，灵敏度高、调整方便，与推杆合成一体，使得推杆外观更加简明、美观。

选用须知首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f）、行程（mm）、速度（mm/s），然后以规格系列表选出合适的推杆。

如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。

电动推杆的外接行程装置，电控箱和支撑架由用户自备，如需要，我公司可代为配置，但应在订货合同中写明。

DT型外形图。

电动液压推杆参数

电动液压推杆一、产品介绍我厂生产的YTZ型系列电液推杆适用于往复推拉直线（或往复旋转一定角度）的运动，可用于上升，下降或夹紧工作物的场所，也用于远距离及高空危险地区，并可和计算机联网进行集中自动控制。

电液推杆采用机电液一体化全封闭结构设计，不易产生外泄漏，不污染环境，在恶劣环境下不吸尘，不进水，内部不锈蚀，使用寿命长。

现已广泛用于冶金、矿山、煤碳、电力、机械、粮食、水泥、化工、水利、运输等部门。

二、型号说明P水平、X向下推、S向上推：mm/smmkgfB为防爆、无标为非防爆电液推杆定货须知：1、用户订货时，必须注明推杆的型式、电机防护等级、推（拉）力、行程、速度和使用角度六个基本参数，缺一不可，如有特殊要求请说明；2、本产品工作介璺为矿物油，工作环境温度为-20℃-80℃，如有特殊要求请说明；3、电液推杆的电器部分均由需方自行解决，如需配套供应请另说明。

4、如需特殊结构型式，请单独定货。

注：S为油缸行程。

L*为配防爆电机的外形尺寸。

序号型号安装尺寸A A* l1 l2 d m n d1 d2 d3 d41 YTZ450-/110 620+S/2 420+ S/2 20 70 30 240 180 36 60 16 502 YTZ700-/110 620+ S/2 420+ S/2 20 70 30 240 180 36 60 16 503 YTZ1000-/110 620+ S/2 420+ S/2 20 70 30 240 180 36 60 16 504 YTZ1750-/90 650+ S/2 450+ S/2 20 70 30 240 180 40 64 20 505 YTZ2500-/90 650+ S/2 450+ S/2 20 70 30 240 180 40 64 20 506 YTZ3000-/70 670+ S/2 470+ S/2 20 70 30 240 180 40 64 20 507 YTZ4000-/70 670+ S/2 470+ S/2 20 70 40 240 180 40 64 20 508 YTZ5000-/90 670+ S/2 470+ S/2 20 70 40 240 180 40 64 20 509 YTZ6000-/40 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 6010 YTZ7000-/40 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 6011 YTZ8000-/50 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 60 注：A*为当S＜200时的安装尺寸五、电液推杆使用与维修说明首先，感谢您使用本厂电液推杆。

电动液压推杆的工作原理

电动液压推杆的工作原理电动液压推杆是一种将电机转动动力转换为液压能量，通过液压缸产生线性推动力的装置。

它由电机、液压泵、液压缸、控制阀门、液压油箱等组成。

其工作原理是通过电机的旋转驱动液压泵产生高压液压油，然后通过控制阀将高压液压油送入液压缸，从而产生推动力。

具体来说，电动液压推杆的工作过程可以分为以下几个步骤：1.电机驱动液压泵工作：当电动液压推杆接通电源后，电机开始转动。

转动的电机通过联轴器等连接装置传递动力给液压泵。

液压泵是通过旋转的齿轮或叶片产生高压液压能量的设备。

2.高压液压油的供给：液压泵旋转时，将液压油从油箱中吸入，然后通过离心力或叶片的工作将液压油压缩并排出。

这样就形成了高压液体。

3.控制阀的操作：高压液压油通过控制阀进入液压缸。

控制阀是一组阀门和油漏孔的组合，可以控制液压缸的运行方向和速度。

根据不同的工作要求和控制方式，控制阀可以是手动操作的阀门，也可以是自动控制的电磁阀、比例阀等。

4.液压缸的工作：高压液压油通过控制阀进入液压缸，液压缸内的活塞随之移动。

液压缸的工作部件包括活塞、缸筒和活塞杆等。

当液压油从液压缸的一侧进入并推动活塞移动时，液压缸的另一侧的液压油经过控制阀和油回路返回油箱，这样就实现了液压推杆的线性推动。

5.液压油的循环：在液压推杆的工作过程中，液压油的循环是非常重要的。

通过油箱和管线的联接，液压油可以循环使用，保持系统的正常工作。

总之，电动液压推杆通过电机驱动液压泵产生高压液压能量，然后通过控制阀将高压液压油送入液压缸，从而产生推动力。

它具有结构简单、工作可靠、承载能力强等特点，在工业生产中广泛应用于各种机械设备的位置调整、起重运输和压力测试等工作中。

电液推杆生产厂家

电液推杆生产厂家电液推杆是一种能够实现直线运动的设备，其广泛应用于各种工业设备和机械中。

常见的应用场景包括：自动化生产线、机器人、医疗设备、冶金设备、船舶、汽车、航天等领域。

作为一款重要的运动控制设备，其生产厂家也是非常重要的，本文主要介绍电液推杆生产厂家的相关知识。

电液推杆生产厂家的种类在市场上，电液推杆生产厂家的种类非常多，其中大部分都集中在精密机械、重工业和自动化设备行业中。

常见的电液推杆生产厂家有：1. 沈阳电液推杆制造厂家：该厂家属于机械行业的企业，专业从事小型电液推杆、大型电液推杆、原装进口电液推杆等产品的生产。

其企业实力强大，产品质量有保证，主要应用于机床、医疗设备、自动化设备等领域。

2. 上海电液推杆制造厂家：该厂家同样属于机械行业企业，拥有多年电液推杆的研制和生产经验，是国内知名的电液推杆制造厂家之一。

其产品种类齐全，质量可靠，应用于船舶、汽车、航天、模具等领域。

3. 广州电液推杆制造厂家：该厂家更专注于中小型电液推杆产品的研制和生产，因其产品高品质、高性价比而备受客户青睐。

其产品涵盖了机械、自动化、印刷、电子等多个行业。

电液推杆生产厂家的产品特点作为运动控制设备，电液推杆生产厂家的产品在生产过程中需要考虑产品的特点以及应用领域来定制化产品。

常见的电液推杆产品特点有：1. 快速实现直线运动：电液推杆可以快速、准确地实现直线运动，通过控制电液推杆的运动轨迹来实现产品的生产和加工。

2. 可选配多种运动控制系统：不同的电液推杆产品可以配备不同的运动控制系统，例如闭环控制系统、开环控制系统、伺服控制系统等。

这些控制系统可以根据不同的应用场景来满足客户的需求。

3. 安装简单、操作方便：电液推杆具有结构紧凑、操作方便、易于安装的特点，使得产品在应用过程中更加实用。

4. 质量可靠性高：电液推杆生产厂家利用高质量的材料和先进的技术来生产产品，让产品的质量和可靠性更加高。

电液推杆生产厂家的优势电液推杆生产厂家的优势主要表现在以下几方面：1. 技术优势：电液推杆生产厂家拥有雄厚的技术实力，可以保证产品的质量和性能。

电动液压推杆工作原理

电动液压推杆工作原理电动液压推杆是一种利用电动装置驱动液压系统工作的装置，广泛应用于工业生产中的各种场合。

其工作原理主要包括电动机、液压油泵、液压缸和控制系统四个部分。

电动机是电动液压推杆的动力源，通过电能转化为机械能，提供驱动力。

电动机通过控制电源的开关来实现启动、停止和转向等操作。

液压油泵是电动液压推杆的核心组件之一，负责将电动机输出的动力转化为液压能，并提供给液压缸。

液压油泵通过吸油孔将液压油吸入泵体中，然后通过压油孔将液压油推送到液压缸中。

液压缸是电动液压推杆的执行部件，负责将液压能转化为机械能，推动负载物体进行运动。

液压缸由活塞、密封装置和筒体等部分组成，活塞在液压油的推动下进行往复运动，从而实现负载物体的推拉。

控制系统是电动液压推杆的控制中枢，负责对电动液压推杆的工作状态进行监测和调节。

控制系统通常包括传感器、液压阀和电气控制器等部分。

传感器用于检测液压缸的位置和负载物体的状态，液压阀用于控制液压油的流向和压力，电气控制器用于接收传感器信号，并根据需要发送指令给电动机和液压阀等部件。

电动液压推杆工作的基本流程如下：首先，当电动机启动后，液压油泵开始工作，吸入液压油并推送到液压缸中。

液压油进入液压缸后，通过活塞的往复运动，将液压能转化为机械能，推动负载物体进行运动。

同时，控制系统监测液压缸的位置和负载物体的状态，根据需要调节液压油的流向和压力，以控制推杆的运动速度和力度。

电动液压推杆具有以下特点：首先，由于液压油的不可压缩性和传力的平稳性，电动液压推杆具有较大的推力和稳定的工作性能。

其次，电动液压推杆的推力可以根据需要进行调节，适用于不同工作场合的需求。

此外，电动液压推杆还具有结构简单、维护方便、寿命长等优点。

电动液压推杆通过电动机、液压油泵、液压缸和控制系统等部件的协同工作，实现了电能向机械能的转化，推动负载物体进行运动。

它在工业生产中发挥着重要的作用，广泛应用于各种机械设备和工艺流程中。
