人员定位标识卡说明书解析
人员定位系统识别卡使用说明
人员定位系统识别卡使用说明
一、定位系统简介
定位系统由中心站主机、分站、读卡器和识别卡组成。
人员定位系统主要功能：井下人员定位跟踪、入井考勤、井下人员进行求救功能。
为了充分发挥定位系统的作用，实行矿井安全生产，井下人员只需佩戴识别卡，识别卡内置有锂电池，请勿损坏拆开识别卡，井下人员正确使用识别卡。
二、功能简介
1、人员定位系统的定位跟踪
井下人员只需佩戴识别卡，与各个采区安装的读卡器进行打卡联系，即完成一次打卡读数。
识别卡只要进入读卡器读卡信息覆盖范围（读卡器与识别卡无障碍物20米范围内），便进行自动打卡。
进行实时定位跟踪只需贴身佩戴识别卡。
2、定位系统的考勤
定位系统具有考勤功能，不同的工种设有不同的工作时长，工是通过员工的工作时长和工时来进行计算的。
工的计算方式共有四种：
（1）、用实际的工作时间来除以默认的工时得到的商即为该次考勤所得的工；
（2）、本次考勤下井时间达到工时的时候记一个工；
（3）、不管考勤时间多长，下井即记一次工，当无上井时间时，该次考勤记为虚工。
即不记工。
（4）、记工并记连班的方式，当员工工作时长达到设定的工时，并且超过了设置的班时间是记一个工。
若进行连班考勤，必须到井口出井考勤打卡，再次记工，记为连班考勤。
没进行出井考勤的，作入井超时处理。
3、井下人员进行求救功能
使用识别卡进行求救时，佩戴的识别卡位置必须在读卡器读卡信息覆盖范围内，上所说，便可使识别卡求救信息传入读卡器再传至地面。
求救功能可分呼救、报警两功能。
（1）、呼救，
（1）、报警。
人员定位系统定位卡管理制度
人员定位系统定位卡管理制度为了更好地管理和控制企业人员的活动轨迹，提高工作效率和安全管理水平，公司决定引进人员定位系统，对员工进行定位管理。
为了确保该系统的正常运行和有效利用，制定以下管理制度：一、适用范围本制度适用于公司全体员工在工作时间内使用人员定位卡进行定位管理。
二、人员定位卡申领1.员工需在入职时申领人员定位卡，由公司安排卡片的购买和发放工作。
2.员工在填写申领表时，需提供相关个人信息并签署承诺书，确保卡片使用的真实性和合法性。
3.人员定位卡的唯一标识卡号需与员工的个人信息进行绑定，确保后续管理起来更加方便和准确。
三、人员定位卡使用1.员工在上班期间佩戴人员定位卡，确保卡片与员工的身份一致，并定期更换电池以保证卡片的正常使用。
2.员工在下班或离开办公区域时，需将人员定位卡归还到指定地点，以确保卡片的安全管理和统一归档。
四、人员定位卡管理1.人员定位卡由专门负责管理的人员进行管理，确保其完整性和准确性。
2.需要定期清点人员定位卡，核对卡片的数量与使用人员是否一致，并对新增、修复、报废卡片进行相应登记和处理。
3.人员定位卡的存放和管理需按照相关规定进行，定期检查卡片的磁条、电池及外观等情况，确保卡片的正常使用。
五、人员定位系统数据使用和保密1.人员定位系统的数据仅由特定人员进行管理和使用，不得篡改、泄露或用于其他非法用途。
2.员工的定位信息仅限于工作期间内的轨迹，不得滥用并侵犯员工的隐私权和个人信息安全。
3.系统数据备份工作需定期进行，确保数据安全和可靠性。
六、违规处理措施1.员工在使用人员定位卡过程中，未按照相关管理制度和规定使用，造成资源浪费、卡片损坏或其他问题的，将按照公司规定进行相应处理。
2.员工未佩戴人员定位卡或未将卡片归还时，将按照公司规定进行相应违规处理。
七、监督和培训公司将定期开展人员定位系统的使用培训，更新员工有关管理制度和使用规定的知识，加强对人员定位系统的安全意识和保密意识培养。
人员定位卡使用说明书
KG280-CC识别卡使用说明书XX有限公司KG280-CC 识别卡使用说明书 1 特点与用途KG280-CC 识别卡（以下简称识别卡），是根据国家标准《爆炸性气体环境用电气设备国家标准汇编》而研制的。
它具有体积小，重量轻，携带、装拆、移位、使用方便等特点。
识别卡适用一般工作场所或煤矿井下有瓦斯和煤尘危险的场所，主要用途是对井下工作人员、重要设备资产进行监测和定位，以便实时地进行监控管理，灾变时能及时进行抢险救灾。
图1. 人员卡2 规格和型号a)防爆型式：矿用本质安全型；防爆标志：ExibIb)执行标准：Q/HW005—2007c)型号说明3 a ）工作环境温度0℃～﹢40℃ b ）周围环境空气相对湿度不大于95%（﹢25℃） c ）大气压力为80kPa ～110kPa d ）在具有甲烷，煤尘等爆炸性混合物的煤矿井下 e ）储存温度﹣40℃～60℃ f ）污染等级3级4 主要技术指标4.1 供电电源：a ）2节7#高能碱性电池； b) 电池的规格：1.5V/1000mAh c)U0：3.0 d)I0：1.5A4.2 工作电压：3.0V 4.3 工作电流：≤13mA4.4 数据传输（1）无线调制方式 GFSK （2）工作频率 2.40GHz ±0.010GHz（3）发射功率 ≥-35dBm （4）接收灵敏度：-70dBm （5）传输半径：50m(无遮拦）4.5 外形尺寸：75*35*18mm。
5 工作原理其工作在电波频率为2.40GHz，与KG280-F读卡分站通过无线以磁场耦合的方式进行数据交换。
6 安装、使用6.1安装调试矿用本质安全型识别卡由专业人员安装分发给井下工作人员。
6.2使用说明将识别卡固定在下井人员的矿灯绳上，通过读卡分站时，识别卡的信息将被识别并上传到上位机。
本产品出厂前，已经调整完毕，无须再进行调整。
7 故障分析与排除矿用本质安全型识别卡出现故障由厂家维修，如果出现如下简单故障，可按下表处理∶8 保养与维修要保障矿用本质安全型识别卡的正常运行，应对矿用本质安全型识别卡进行日常检查和定期维护。
人员定位标识卡管理制度
一、总则为加强人员定位标识卡的管理，确保人员定位系统的正常运行，保障人员安全，特制定本制度。
二、适用范围本制度适用于本企业内部所有使用人员定位标识卡的人员。
三、标识卡管理职责1. 人力资源部门负责标识卡的发放、回收、注销和统计工作。
2. 保卫部门负责标识卡的安全保管，防止标识卡丢失、损坏或被盗。
3. 使用部门负责标识卡的使用和日常维护，确保标识卡的正常使用。
四、标识卡领取与使用1. 人员入职后，由人力资源部门根据岗位需求为其办理标识卡。
2. 人员领取标识卡时，需填写《人员定位标识卡领取登记表》，并签署《人员定位标识卡使用承诺书》。
3. 人员使用标识卡时，应妥善保管，不得随意丢弃、损坏或转借他人。
4. 人员更换岗位或离职时，应将标识卡交回人力资源部门，由人力资源部门进行回收和注销。
五、标识卡维护与保养1. 使用部门应定期检查标识卡的使用情况，发现问题及时上报保卫部门。
2. 保卫部门对标识卡进行定期维护，确保标识卡性能良好。
3. 人员在使用标识卡过程中，如发现标识卡异常，应立即停止使用，并及时上报使用部门。
六、标识卡丢失与损坏1. 人员丢失标识卡时，应及时上报使用部门，使用部门上报保卫部门。
2. 保卫部门接到报告后，应立即启动应急处理程序，对丢失的标识卡进行查找。
3. 人员损坏标识卡时，应将损坏的标识卡交回使用部门，由使用部门上报人力资源部门。
4. 人力资源部门根据实际情况，决定是否为损坏的标识卡办理更换手续。
七、标识卡注销1. 人员离职时，应将标识卡交回人力资源部门，由人力资源部门进行注销。
2. 人力资源部门将离职人员的标识卡信息录入系统，并进行统计汇总。
八、监督检查1. 人力资源部门负责对标识卡管理制度执行情况进行监督检查。
2. 保卫部门负责对标识卡的安全保管和日常维护进行检查。
3. 使用部门负责对标识卡的使用情况进行监督检查。
九、处罚1. 人员未妥善保管标识卡，导致标识卡丢失或损坏的，应承担相应责任。

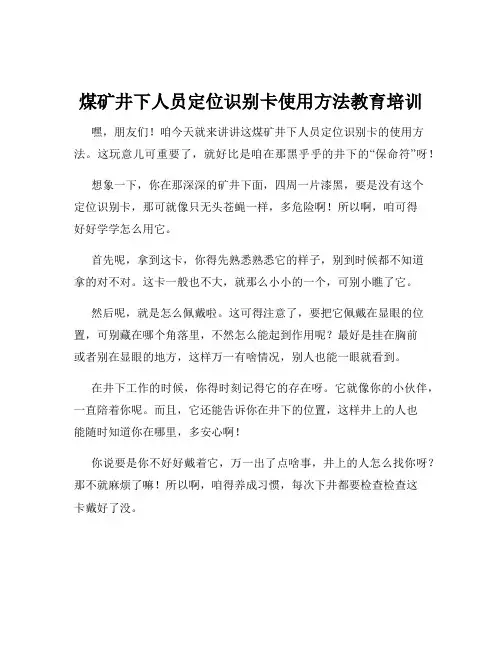

煤矿井下人员定位识别卡使用方法教育培训
煤矿井下人员定位识别卡使用方法教育培训嘿，朋友们！咱今天就来讲讲这煤矿井下人员定位识别卡的使用方法。
这玩意儿可重要了，就好比是咱在那黑乎乎的井下的“保命符”呀！想象一下，你在那深深的矿井下面，四周一片漆黑，要是没有这个定位识别卡，那可就像只无头苍蝇一样，多危险啊！所以啊，咱可得好好学学怎么用它。
首先呢，拿到这卡，你得先熟悉熟悉它的样子，别到时候都不知道拿的对不对。
这卡一般也不大，就那么小小的一个，可别小瞧了它。
然后呢，就是怎么佩戴啦。
这可得注意了，要把它佩戴在显眼的位置，可别藏在哪个角落里，不然怎么能起到作用呢？最好是挂在胸前或者别在显眼的地方，这样万一有啥情况，别人也能一眼就看到。
在井下工作的时候，你得时刻记得它的存在呀。
它就像你的小伙伴，一直陪着你呢。
而且，它还能告诉你在井下的位置，这样井上的人也能随时知道你在哪里，多安心啊！你说要是你不好好戴着它，万一出了点啥事，井上的人怎么找你呀？那不就麻烦了嘛！所以啊，咱得养成习惯，每次下井都要检查检查这卡戴好了没。
还有哦，这卡也不是万能的，它也需要爱护。
别磕着碰着它，要是不小心弄坏了，那不就等于白戴啦？就好像你的手机，你也得小心爱护不是？咱在井下工作，安全可是第一位的。
这定位识别卡就是保障我们安全的重要工具。
大家可都得重视起来，别不当回事儿。
你想想，要是没有它，万一你在井下迷路了咋办？万一遇到什么危险情况，别人想救你都找不到你在哪！那后果可不堪设想啊！所以说，这小小的一张卡，作用可大着呢！咱可不能马虎对待，要认真学习怎么使用它，让它成为我们在井下的好帮手。
大家都记住了没？一定要把这卡用好了，为自己的安全负责呀！总之呢，这煤矿井下人员定位识别卡就是咱井下作业人员的宝贝，咱得好好对待它，让它发挥出最大的作用。
可别嫌麻烦，安全最重要呀！大家都要牢记在心哦！。
人员定位系统识别卡的管理制度
入井人员标识卡领用、使用管理制度
为了有效管理和使用人员定位系统，充分发挥其在矿井安全生产管理过程中可靠的安全保障功能，为了真实有效的监测井下人员动态情况，特制定本使用管理制度。
1、人员定位系统标识卡由监控中心负责日常维护和保养，每个入井员工必须妥善保管。
2、入井人员必须随身携带人员标识卡，若发现一次不携带者处罚10元/人、次，处罚队长10元/人、次。
故意损坏和丢失标识卡者按原价赔偿300元/台。
3、员工不得随意按“求救”按钮，必须在特殊情况下方可以使用，若在非特殊情况下按此按钮使标识卡人为损坏时按原价赔偿300元。
4、标识卡由各科队统一管理。
人员离矿或调动，人员定位标识卡必须交回本科队统一管理，否则不给办理相关手续，损坏和丢失的按原价赔偿300元。
如果员工离矿或调动，科队负责人不收回人员定位标识卡，那么由科队负责人按原价赔偿300元。
5、各使用标识卡人员必须随时观察标识卡的正常使用情况，发现电量不足等现象时，应及时与监控中心联系进行维护，否则后果自负。
人员定位识别卡
人员定位识别卡zmjt08人员定位识别卡概述人员定位系统用识别卡是煤矿井下作业人员管理系统(简称系统)的一个主要设备，其具有唯一的卡号信息，并以无线方式发送给KJ168-D矿用本安型读卡分站。
人员定位识别卡又叫隧道人员考勤定位系统、隧道安全监控系统，是矿用电子标签产品，独有的抗震防爆功能，可充分适应矿井下恶劣环境，可以对井下人员的定位、监控以及事故抢险救助工作起到有效的促进作用。
识别卡为矿用本质安全型，其防爆标志为ExibI。
执行标准：Q/ZCM020-2009电气特征静态电流＜2µA工作电流＜15mA电池寿命＜3年（使用寿命20年） 微波链路特性信号调制方式GFSK通讯速率双向1024Kbit/s工作频率 2.45GHz最大输出功率0dbm位误码率10-9人员定位识别卡物理特征外壳材料高温改性ABS塑料标签类型只读型/读写型外型60×35×12mm（可以定制）重量25克颜色黑色防护等级IP34安装方式悬挂、佩带或者置于安全帽内侧人员定位识别卡工作环境1）对现场各种干扰源无特殊要求2）工作温度：-30℃～+65℃3）工作湿度：小于85％4）存储温度：-40℃～+80℃5）震动：10～2000Hz，15g 三个轴6）抗电磁干扰：10V/m 0.1～1000MHz AM调幅电磁波人员定位系统用识别卡技术指示基本功能识别卡能自动发送唯一编码信息至KJ168-D矿用本安型读卡分站。
技术指标a)发射频率：915MHz。
b)发射功率：≥－35dBm。
c)接收灵敏度：≤－110dBm。
d)调制方式：MSK。
e)工作方式：间隙式。
f)卡信息能以无线方式发射传送，通讯距离>10米（无遮拦）。
人员定位识别卡产品特点远距离:有效读卡距离识别距离可达2-50m，可调节。
防冲突性:先进的防碰撞技术，可同时识别200个/秒以上标识。
高速度:最高识别速度可达200公里/小时。
安全性:加密算法与认证，确保数据安全，防止链路窃-听与数据破-解。
人员定位系统使用说明手册
井下人员定位系统用户手册深圳市哲扬科技有限公司2012—09-05前言系统简介本系统是以监控与定位一体化为主要特点的管理系统，以此提高矿山安全管理水平，加快矿山生产工作现代化进程,在保障矿山安全生产中发挥着重要作用。
矿用人员定位系统是深圳哲扬科技有限公司为矿井、矿山隧道等场所的人员和移动设备进行实时定位、跟踪监控和考勤管理开发的完整解决方案。
本系统能及时、准确将井下各个区域的人员及设备的动态情况反映到地面计算机，以便于进行更加合理的调度管理。
矿用人员定位系统可对矿井入井人员/设备进行实时定位、跟踪监测，随时清楚掌握每个人员/设备在井下的位置及活动轨迹.如果发生灾变，还可以立即从监控计算机上查询事故现场的人员具体位置分布情况、被困人员数量和他们的姓名。
利用系统的日常考勤管理功能，能对下井人员进行考勤管理。
《使用手册》简介：本手册分为二大部分第一篇系统概述系统概述介绍《井下人员定位系统》的结构,工作原理.第二篇系统功能系统功能篇指导不同角色权限的用户使用不同的功能，对每一项功能操作的具体过程、步骤进行描述,它旨在描述操作的功能及流程，是本手册的核心部分。
目录前言..。
...。
...。
......。
.。
.。
.。
.。
.。
.....。
....。
.。
.。
...。
.。
.。
.。
.。
..。
..。
.。
.。
.。
.。
..。
...。
.。
...。
..。
...。
.。
.。
.。
. (II)第一篇系统概述。
...。
..。
....。
.。
..。
.。
..。
.。
...。
....。
.。
.。
...。
.。
.。
..。
..。
.。
..。
.....。
.。
..。
.。
.。
.....。
.。
...。
..。
4第一章系统架构..。
.。
.。
.。
.。
.。
.。
..。
.。
.。
.。
.。
..。
..。
.。
...。
.。
.............。
.。
..。
..。
..。
....。
..。
.。
..。
.4第二篇人员定位系统功能。
.。
....。
..。
.....。
.。
.。
.。
...。
.。
.。
人员定位识别卡管理办法
人员定位识别卡管理办法为进一步规范人员安全管理，及时掌握入井人员的分布情况。
运行轨迹，实现双向呼叫，精确定位。
险情报警等安全管理功能，根据有关文件精神，结合公司实际情况，经过安装调试后，决定先对人员定位系统进行使用，确保使用正常，特制定本办法。
一.识别卡型号：为双向呼叫二.发放地点煤矿监控中心，以队为单位领取。
三.使用方法（由各队队长负责组织员工学习使用方法）入井人员遇到紧急情况时，可使用识别卡对地面系统中心站发送报警。
即长按识别卡的“求救”键（须在接收器地点附近50米范围内）向地面系统中心站发出报警信息，红灯闪，表示紧急呼救信号已发出松开按键可持续发送报警信号。
遇到下列情况之一时可向地面系统中心站发送警报，送出求救信号。
注明：1.出现水.火、顶板、瓦斯等重大灾变时2.附近有其他人员遇险时3.其他重大危险情况四、考核1、识别卡统一固定在皮带上，经安全教育培训合格后，入井必须佩戴有标识的识别卡，检身工在人员入井时必须对每个员工进行仔细检查，不佩戴识别卡者不准入井。
不听劝阻强行如井的，检身工汇报调度室，给予违反者处罚20元。
在井下发现未佩戴识别卡的处罚50元，如发现检身工漏检的，给予检身工处罚10元/人次。
2、对人员定位跟踪系统井下设备.信号基站和无线读卡器，管理人员要定期进行检查，若发现有人为损坏的，必须汇报调度室，按情节轻重进行处罚。
3、各采、掘工作面的读卡器，由所辖队负责管理，若有损坏按价赔偿，并作处罚。
4、佩戴标识卡入井的人员不得互相交换，如发现交换使用的，给予双方各处罚50元。
5、未下井却让他人把标识卡带入井搞弄虚作假的，一经发现，给携带者处罚100元，本人处罚50元。
6、标识卡丢失或损坏应及时上报调度，并进行补卡，丢失的识别卡或损坏的识别卡按原价赔偿（200元/个）。
7、对故意损坏、盗窃人员定位设备者，严格按相关法规进行处罚。
8、使用人员在非紧急情况下严禁使用无线编码标识卡呼救功能，否则对本人作处罚50元/次。
人员定位仪射频卡使用说明
人员定位射频卡使用说明KGE39A标识卡使用说明一、功能总述KGE39A标识卡具有双向通信功能，可以实现井下人员身份识别、定位和无线寻呼（通过声光震动报警提示），且在发生危险时能够向地面计算机管理系统发出求救信号。
二、佩戴说明1、标识卡使用时，只需通过外壳上的皮带圈佩戴在腰带上即可。
2、佩戴时应使指示灯朝上以方便使用者看到提示信号，并保持蜂鸣器的出声孔畅通，以避免声音变小听不到提示；注意不要让标识卡紧贴身体和金属物体，表面不要有金属物覆盖，以免影响信号的收发；三、呼叫说明1.标识卡收到“紧急呼叫”信息，红灯和黄灯同时闪烁提示，同时，蜂鸣器会鸣响提示，振动器会振动提示；2.标识卡收到“重要呼叫”信息，红灯闪烁提示，同时，蜂鸣器会鸣响提示，振动器会振动提示；3.标识卡收到“一般呼叫”信息，黄灯闪烁提示，同时，蜂鸣器会鸣响提示，振动器会振动提示。
4、标识卡收到呼叫信息并作出相应的提示后，员工按动标识卡的“回呼确认”按钮，标识卡将发出确认信息，地面控制室计算机收到确认信息后将停止相应的呼叫。
5、员工遇险时，按照标识卡上呼救贴膜上的文字提示，将呼救贴膜撕下，然后将呼救拉带拉出，标识卡即可发出呼救信号，地面上的计算机客户端界面会立刻弹出窗口提示该卡携带人员在呼救，以便派人员及时营救。
四、更换电池步骤：1.拧出标识卡紧固螺丝，打开上盖，取出电池；2.按正确方向将电池插入电池夹；3.装入电池1秒后，红色和黄色指示灯在1秒内闪亮3次，表明标识卡已进入正常工作状态。
如果指示灯没有闪亮，应取出电池，稍等片刻，再重新装入电池；4.电池安装好后，盖好上盖，拧紧螺丝。
5、安装电池时请注意电池极性。
6、电池更换周期为2-3个月。
五、井口验卡井口验卡时在屏幕上看到本人姓名表示验卡成功，卡正常。
超过30秒无法显示姓名表示卡出故障需更换。
若屏幕出现电池电压低时，需更换电池。
六、注意事项1、严禁无故将呼救拉带拉出！拉出后本卡将不能再次带入井下，此卡要返回厂家修复后才能再次使用。
人员定位手环系列电子标签使用手册
上海秀派电子科技有限公司SHANGHAI SUPER ELECTRONIC S TECHNOLOGY CO.,LTDSP-TGS-J系列电子标签使用手册上海秀派电子科技有限公司地址：上海徐汇区钦州北路1089号51号楼6楼邮编：20033技术支持网站：电话：+86-021-********传真：+86-021-********E-mail：super@目录1.注意事项 (1)1.1说明 (1)1.2注意事项 (1)2.概述 (2)2.1产品型号说明...................................................................................................... 错误！未定义书签。
2.2功能用途............................................................................................................. 错误！未定义书签。
2.3产品特点 (2)2.4应用领域 (3)3.产品介绍 (3)3.1技术参数 (3)3.2佩戴方式 (4)3.3产品包装、运输、存储 (5)4保修 (5)5附录：产品常见问题及处理方法 (6)1.注意事项1.1说明使用本公司阅读器前请仔细阅读这些注意事项：1. 请仔细阅读本说明书，并保存好以备参考；2. 遵循本产品上标示的所有警告和指示；3. 本产品系精密仪器，严禁自行维修本产品（可更换电池的产品可自行更换电池）。
1.2注意事项注意请把电子标签包装后贮存在25℃左右常温，相对湿度不大于85％的环境条件中。
在产品储运使用过程中，避免雨雪直接淋袭、跌落。
严禁将电子标签至于有较多金属物和有腐蚀性物品附近。
如标签壳体有按键功能，请勿随意按动，以免影响产品寿命。
使用时电子标签应避免被金属物遮挡。
人员定位系统使用说明手册
井下人员定位系统用户手册深圳市哲扬科技有限公司2012-09-05、八前言系统简介本系统是以监控与定位一体化为主要特点的管理系统，以此提高矿山安全管理水平，加快矿山生产工作现代化进程，在保障矿山安全生产中发挥着重要作用。
矿用人员定位系统是深圳哲扬科技有限公司为矿井、矿山隧道等场所的人员和移动设备进行实时定位、跟踪监控和考勤管理开发的完整解决方案。
本系统能及时、准确将井下各个区域的人员及设备的动态情况反映到地面计算机，以便于进行更加合理的调度管理。
矿用人员定位系统可对矿井入井人员/ 设备进行实时定位、跟踪监测，随时清楚掌握每个人员/ 设备在井下的位置及活动轨迹。
如果发生灾变，还可以立即从监控计算机上查询事故现场的人员具体位置分布情况、被困人员数量和他们的姓名。
利用系统的日常考勤管理功能，能对下井人员进行考勤管理。
《使用手册》简介：本手册分为二大部分第一篇系统概述系统概述介绍《井下人员定位系统》的结构，工作原理。
第二篇系统功能系统功能篇指导不同角色权限的用户使用不同的功能，对每一项功能操作的具体过程、步骤进行描述，它旨在描述操作的功能及流程，是本手册的核心部分。
目录前言 (II)第一篇系统概述 (4)第一章系统架构 (4)第二篇人员定位系统功能 (5)第一章界面概述 (5)第一节登录.......... . (5)第二节主界面 (6)第二章实时查询........................................................... ..6第一节实时人员定位...................................................... (6)第二节实时车辆定位...................................................... ..10第三节设备监控 (12)第四节区域信息 (13)第三章历史查询 (14)第一节人员历史查询 (14)第二节车辆历史查询................. . (18)第四章报警查询.............................. .. (22)第一节人员报警查询 (22)第二节基站报警查询.................................. (23)第三节区域报警查询 (24)第五章查询统计 (25)第一节人员考勤报表 (25)第二节车辆考勤报表 (26)第三节基站报警统计 (27)第六章信息管理 (30)第一节矿区管理 (30)第二节人员管理 (34)第三节车辆管理 (36)第四节系统配置 (37)第七章系统管理 (37)第一篇系统概述系统概述是介绍《井下人员定位系统》的结构、工作原理矿用井下通信人员定位系统Z-NET 矿用通信人员定位系统是深圳市哲扬科技有限公司专门为矿井设计 的多功能综合通信系统。
人员定位系统识别卡检测仪说明书
识别卡检测仪说明书限公司一、开/关机在RFID 检测仪处于关闭状态下，长按下“-/开/关”号键后，可以打开RFID 检测仪；同样在RFID 检测仪处于打开状态下，长按下“-/开/关”号键后，可以关闭RFID 检测仪。
二、按键的功能检测仪上有四个按键：“电压/选项”键“确认/接收”键“+/ ”键 “-/开/关”键“显示区”每个键都具有双重功能，详细功能说明见下表：注： 1. 短按：短时间按下 2. 长按：长时间按下三、使用说明1.检测所有的卡号打开电源开关后，检测仪闪烁显示“－－－－”表明检测仪工作正常。
然后长按下“接收”键后会显示“ALL.”。
如果检测到识别卡后则显示该卡的号码和电池电量（电池电量用小数点的个数来代替），同时每收到一次卡的信息后检测仪会发出滴的声音。
如果有滴滴的响个不停，同时显示也在不停的变化表明有多张卡在检测仪附近。
该功能对所有的单向和双向人员卡都适用。
再次短按下“接收”键可以退出该状态，显示区闪烁显示“- - - -”。
2.检测“带呼救信息”的卡号打开电源后，当检测仪处于“- - - -”状态下时，短按下“接收”键，检测仪显示“butt”，这时按下人员双向卡上的“呼救”按键后，检测仪会显示出该人员卡的卡号和电池电量（电池电量用小数点的个数来代替），同时每收到一次该卡发来的呼救信息检测仪会发出滴的声音。
如果检测仪附近有多张人员卡也不会影响该功能的测试。
再次短按下“接收”键可以退出该状态，显示区闪烁显示“- - - -”。
3.检测“带电池电量”的卡号打开电源后，当检测仪处于“- - - -”状态下时，长按下“→”键，检测仪显示“bAtt”（可以通过短按“+”键来选择要检测的电池电量，没有小数点：只检测欠电的卡号1个小数点：只检测一格电的卡号2个小数点：只检测两格电的卡号3个小数点：只检测三格电的卡号），如果检测到识别卡后则显示该卡的号码和电池电量（电池容量用小数点的个数来代替），同时每收到一次卡的信息后检测仪会发出滴的声音。
人员定位标识卡说明书
人员定位标识卡说明书KGE39A标识卡使用说明书（执行标准Q/TYZH/JS-05-008-2008）北京天一众合科技发展有限责任公司2008年6月目录1、概述 (1)2、技术参数 (2)3、外形结构 (2)4、主要功能特点 (2)5、使用说明 (3)6、故障及排除 (3)7、注意事项 (3)8、附件及资料 (4)9、相关证书 (4)附录A (4)1、概述KGE39A标识卡（以下简称标识卡），是一种允许在瓦斯、煤尘爆炸危险环境中使用的本质安全型标识卡，根据矿井安全监控新标准及相关的煤炭行业标准设计而成。
该卡性能稳定，工作可靠，操作维护简单、信号传输能力强，便于人员携带和移动目标安装。
KGE39A标识卡具有双向通信功能，可以实现井下人员身份识别、定位和无线寻呼（通过声光震动报警提示），且在发生危险时能够向地面计算机管理系统发出求救信号。
1．1 工作原理KGE39A标识卡内部包括中央处理模块和射频收发模块，以及天线、电源等部分。
KGE39A标识卡在中央处理模块的控制下，通过射频收发模块向外发送携带有身份信息的射频信号。
当其进入KJF82A矿用本安型读卡分站的识别距离内时，其信号被分站接收并上传给地面控制计算机。
当其进入KJF82A.1矿用本安型无线收发器的识别距离内时，其信号被无线收发器接收并转发给分站，由分站处理并上传给地面控制计算机。
KGE39A标识卡可以通过射频收发模块接收分站发出的呼叫信息。
标识卡收到呼叫信息后，根据呼叫信息的内容，可以通过指示灯、蜂鸣器和振动器对携带者进行相应的声光震动报警提示。
KGE39A标识卡可以通过射频收发模块接收射频定位器发出的位置信息，并将其收到的位置信息转发给分站、无线收发器。
1．2 工作条件标识卡可在下列条件下正常工作：1.环境温度：0℃～40℃；2.平均相对湿度：不大于95%（＋25℃）；3.大气压力：80kPa～106 kPa；4.具有甲烷、煤尘爆炸性混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体的煤矿井下。
人员定位系统说明书
第一部份：第1章系统概述1．1分院简介煤炭科学研究总院重庆分院位于西南重镇、中国最年轻的直辖市——重庆市的科技文化区——沙坪坝区。
重庆分院建于1965年, 是以研究煤矿安全监控技术、自动控制技术、计算机网络技术、粉尘防治技术、瓦斯与粉尘防隔爆技术、煤与瓦斯突出防治技术等专业为重点，形成以煤矿安全监控和安全装备为拳头产品,多种专业协调发展的安全研究院。
专业技术人员近500名。
在专业技术人员中,有研究员48名,高级工程师180名,工程师280名,是一支业务水平较高的专业技术队伍。
分院下设测控技术、安全装备、粉尘、瓦斯（含矿井通风、火灾防治、物探技术）、防隔爆五个研究所，还设置了国家煤矿防尘、通风安全产品质量监督检测中心，国家煤矿防爆安全产品质量监督检测中心重庆防爆检验站和国家矿山安全计量站。
1996年1月受国家计委委托在重庆分院组建了煤炭行业第一个“国家煤矿安全技术工程研究中心”。
煤矿安全标准化技术委员会下设的粉尘、瓦斯通风分会也挂靠在重庆分院。
重庆分院从1986年起,连续十年获四川省先进科研单位一、二等奖,为国家计划委员会审定的甲级工程咨询单位,四川省环境污染治理甲级单位,重庆市甲级计量合格单位,市文明单位。
目前分院建有一批大型科研设施和重点实验室, 拥有各类相关专业的高中级专业人才。
配有各种先进的试验设备和测试仪器。
具有很强的技术开发、成果转化及生产能力。
重庆分院开展了广泛的国际学术交流，与美、英、日、法、德、波、俄、澳、加拿大、南非、乌克兰等国保持着长期的科技合作与交流，成功举办了“98国际采矿安全与健康学术会议”，在国内外享有很高的声誉。
在国内，还广泛开展与淮南、淮北、晋城、新集、松藻等企业以及中国矿业大学、南京理工大学等高校的合作研究。
同时还主办面向国内外公开发行的国家级科技期刊——《矿业安全与环保》（原名《煤炭工程师》）杂志，发行范围遍布全国各地煤矿和非煤矿山的企事业单位、管理部门、科研院所、大专院校、图书馆及图书信息部门。
人员定位系统识别卡管理规定2
第一种：人员定位系统识别卡管理规定为了有效管理和使用人员定位系统，充分发挥其在矿井安全生产动态管理过程中可靠的安全保障功能，特制定本使用管理规定。
一、识别卡的申领由科、队提出申请、出具人员名单交监控队核对。
之后报安监处审核盖章后持单据与抵押金x x x元/卡交予财务科，由财务科出具证明至监控队领取识别卡。
二、发放卡时进行信息登录，登录时必须认真核对科队、工种、工号、姓名等重要信息。
确定发卡信息无误后，即可按指定人员进行发放。
三、识别卡的更换和注销1、在卡的使用过程由于卡的电量或其它因素等需要更换时，应提出申请，待审核同意后，连原卡一起交给人员定位系统管理员方可办理。
2、人员识别卡丢失或损坏后，必须及时提出申请补办，同意后，重新交付押金进行补办。
在补办期间，应使用备用卡。
3、人员在调动工作或调离我矿时应交回识别卡，由财务科退回抵押金，报系统管理员删除人员信息。
四、识别卡的管理及处罚1、人员定位系统识别卡由监控队负责日常维护和保养。
2、人员定位系统识别卡由矿灯房统一保管、回收，并检查外观完好性，发现问题及时反映。
3、人员定位系统识别卡具有一人一卡的唯一性，矿灯房不得发错，领卡人领卡后要进行核对。
4、入井人员必须随身携带人员识别卡。
5、职工入井后不得随意敲打识别卡和用水淋。
6、职工入井后故意损坏识别卡的按原价赔偿。
7、矿类房不准把识别卡乱丢乱甩，若丢失按原价赔偿。
8、职工出井后必须把识别卡交回矿灯房。
9、职工不得随意按“紧呼”按钮，必须在特殊情况下才可按，若在没有特殊情况下按此按钮损坏按原价赔偿。
10、职工严禁拆卸识别卡若发现进行处罚。
11、在井下是不可抗拒的因素造成损坏的，由本单位出具证明，安监处调查属实的，免予赔偿。
五、人员识别卡的报废符合下列情况之一者，可以报废：1、识别卡出现故障不能正常显示人员动态情况或信号传输不准无法进行修复的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欢迎使用本单位产品，使用前请仔细阅读本说明书
KGE39A标识卡
使用说明书
（执行标准Q/TYZH/JS-05-008-2008）
北京天一众合科技发展有限责任公司
Beijing Telezone Technology Co.,Ltd
2008年6月
北京天一众合科技发展有限责任公司KGE39A
Beijing Telezone Technology Co.,Ltd. 标识卡
目录
1、概述 (1)
2、技术参数 (2)
3、外形结构 (2)
4、主要功能特点 (2)
5、使用说明 (3)
6、故障及排除 (3)
7、注意事项 (4)
8、附件及资料 (4)
9、相关证书 (4)
附录A (5)
1、概述
KGE39A标识卡（以下简称标识卡），是一种允许在瓦斯、煤尘爆炸危险环境中使用的本质安全型标识卡，根据矿井安全监控新标准及相关的煤炭行业标准设计而成。
该卡性能稳定，工作可靠，操作维护简单、信号传输能力强，便于人员携带和移动目标安装。
KGE39A标识卡具有双向通信功能，可以实现井下人员身份识别、定位和无线寻呼（通过声光震动报警提示），且在发生危险时能够向地面计算机管理系统发出求救信号。
1．1 工作原理
KGE39A标识卡内部包括中央处理模块和射频收发模块，以及天线、电源等部分。
KGE39A标识卡在中央处理模块的控制下，通过射频收发模块向外发送携带有身份信息的射频信号。
当其进入KJF82A矿用本安型读卡分站的识别距离内时，其信号被分站接收并上传给地面控制计算机。
当其进入KJF82A.1矿用本安型无线收发器的识别距离内时，其信号被无线收发器接收并转发给分站，由分站处理并上传给地面控制计算机。
KGE39A标识卡可以通过射频收发模块接收分站发出的呼叫信息。
标识卡收到呼叫信息后，根据呼叫信息的内容，可以通过指示灯、蜂鸣器和振动器对携带者进行相应的声光震动报警提示。
KGE39A标识卡可以通过射频收发模块接收射频定位器发出的位置信息，并将其收到的位置信息转发给分站、无线收发器。
1．2 工作条件
标识卡可在下列条件下正常工作：
1.环境温度：0℃～40℃；
2.平均相对湿度：不大于95%（＋25℃）；
3.大气压力：80kPa～106 kPa；
4.具有甲烷、煤尘爆炸性混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体的煤矿井
下。
1．3 产品型号及其含义
矿用传感器
1．4 产品形式
便携式产品。
1．5 配套设备
配套设备见附录A。
2、技术参数
2．1 工作频率
发射工作频率：433.2 MHz
接收工作频率：434.0MHz，434.8MHz
2．2 传输距离
与分站传输距离：(0～100)m（无遮挡）。
与无线收发器传输距离：(0～100)m（无遮挡）。
与射频定位器传输距离：(0～20)m（无遮挡）。
2．3 电池型号： 7＃干电池2节。
2．4 本安参数
1.U0：3.3VDC；
2.I0：7.3A；
3.额定工作电压：3.0VDC；
4.工作电流：≤185mA。
2．5 外壳防护等级：IP54
2．6 防爆型式：矿用本质安全型
2．7 防爆标志：ExibI
3、外形结构
3．1 结构特征
KGE39A标识卡属于矿用本质安全型结构，外形小巧、结构紧凑、坚固耐用、重量轻，易于携带、安装和使用。
采用防水、防尘结构设计，防护等级达到IP54。
3．2 外壳材质：外壳采用阻燃ABS工程塑料注模完成，塑料外露面积≤100cm2。
3．3 外形尺寸：长×宽×高（mm）：65×44×18
3．4 重量：约68g
4、主要功能特点
标识卡具有双向通信功能,既能接收井上的呼叫信息,又可以向井上上传呼叫确认信息以及呼救信息。
标识卡具有发光二极管，蜂鸣器，振动器提示功能。
标识卡具有自动检测电池电量的功能。
5、使用说明
标识卡使用时，只需通过外壳上的皮带圈佩戴在腰带上即可。
佩戴时应使指示灯朝上以方便使用者看到提示信号，并保持蜂鸣器的出声孔畅通，以避免声音变小听不到提示；注意不要让标识卡紧贴身体和金属物体，表面不要有金属物覆盖，以免影响信号的收发；
标识卡收到的叫信息后，将根据呼叫的信息，做出相应的提示：
1.标识卡收到“紧急呼叫”信息，红灯和黄灯同时闪烁提示，同时，蜂鸣器会鸣响提示，
振动器会振动提示；
2.标识卡收到“重要呼叫”信息，红灯闪烁提示，同时，蜂鸣器会鸣响提示，振动器会振
动提示；
3.标识卡收到“一般呼叫”信息，黄灯闪烁提示，同时，蜂鸣器会鸣响提示，振动器会振
动提示。
标识卡收到呼叫信息并作出相应的提示后，使用者按动标识卡的“回呼确认”按钮，标识卡将发出确认信息，地面控制室计算机收到确认信息后将停止相应的呼叫。
当发生危险时，使用者按照标识卡上呼救贴膜上的文字提示，将呼救贴膜撕下，然后将呼救拉带拉出，标识卡即可发出呼救信号，地面上的计算机客户端界面会立刻弹出窗口提示该卡携带人员在呼救，以便派人员及时营救。
当电池电压低时，标识卡会向地面计算机管理系统发出报警，提示使用者更换电池。
更换电池步骤如下：
1.拧出标识卡紧固螺丝，打开上盖，取出电池；
2.按正确方向将电池插入电池夹；
3.装入电池1秒后，红色和黄色指示灯在1秒内闪亮3次，表明标识卡已进入正常工作状
态。
如果指示灯没有闪亮，应取出电池，稍等片刻，再重新装入电池；
4.电池安装好后，盖好上盖，拧紧螺丝。
注意：安装电池时请注意电池极性。
6、故障及排除
如按上表仍无法排除故障，应由厂家专业技术人员检查、维修，或更换设备。
7、注意事项
不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号。
不得使用本说明书规定之外的任何型号电池。
危险场所不得拆装电池。
8、附件及资料
使用说明书 1份
产品合格证 1份
9、相关证书
1.KGE39A标识卡安全标志证书
2.KGE39A标识卡防爆合格证
附录A
配套设备配套设备表。
