光伏电站支架安装指导书
支架及光伏组件安装作业指导书
泗县深能马鞍山一期20兆瓦地面光伏电站项目支架及光伏组件安装作业指导书中国能源建设集团江苏省电力建设第三工程有限公司泗县深能马鞍山光伏项目部（章）二0一六年四月十一日批准：年月日审核：年月日年月日年月日编写：年月日年月日目录一、编制依据.......................................................................... (1)二、工程概况.......................................................................... (1)三、施工准备及资源配置.......................................................................... (1)四、支架安装工艺.......................................................................... (2)五、光伏组件安装工艺.......................................................................... (4)六、太阳能光伏组件接线.......................................................................... (6)七、施工质量保证.......................................................................... (7)八、安全文明施工.......................................................................... (8)一、编制依据1）设计图纸；2）《光伏发电站施工规范》（GB50794-2012）；3）《光伏发电站验收规范》（GB50796-2012）。
光伏发电工程支架组件安装作业指导书
×××光伏发电项目支架组件安装作业指导书批准：审核：编写：×××有限公司2020 年 10 月 08 日目录第一章. 工程简介 (1)1 编制依据 (1)2 施工简介 (1)第二章. 施工准备 (1)1 测量仪器选用 (1)2 安装设备选用 (2)3 劳动力计划 (2)4 本施工段工期安排 (2)第三章. 支架安装 (2)1 支架基础复核 (2)2 一般规定 (3)3 支架安装前应作下列准备工作 (3)4 标准螺栓及组件的要求和质量检验 (3)5 支架安装 (3)6 质量保证措施 (4)第四章. 光伏组件安装 (4)1 组件安装前应作如下准备工作： (4)2 光伏组件安装 (5)3 组件的二次搬运和施工过程保护 (6)4 组件的安装和接线还应注意如下事项： (6)5 组件安装 (6)6 质量保证措施 (7)第五章. 安全质量进度目标 (8)1 安全目标 (8)2 质量目标 (8)3 进度目标 (8)第六章. 安全文明施工 (8)1 安全注意事项 (8)2 文明施工 (9)第一章. 工程简介1 编制依据本工程施工合同、招投标文件；本工程设计文件、图纸资料及批准文件；国务院第279号令《建设工程质量管理条例》国务院令393号《建设工程安全生产管理条例》国务院令253号《建设项目环境保护管理条例》GB/T 50795-2012 《光伏发电工程施工组织设计规范》GB 50794-2012 《光伏发电站施工规范》GB/T 50796-2012 《光伏发电工程验收规范》GB50018-2002 《冷弯薄壁型钢结构技术规范》GB50205-2020 《钢结构工程施工及验收标准》2 施工简介2.1 项目设计装机规模60MWp，安装138164块单晶硅电池组件440Wp光伏组件；项目通过 3 回 35kV 汇集线路接入中利腾辉 110kV 升压站，在中利腾辉站内扩建一台 63MVA 主变、中利腾辉站内新建 35kV 母线及 3 回 35kV 出线间隔，3 回 35kV 汇集线路直接接入中利腾辉升压站扩建的 35kV 侧。

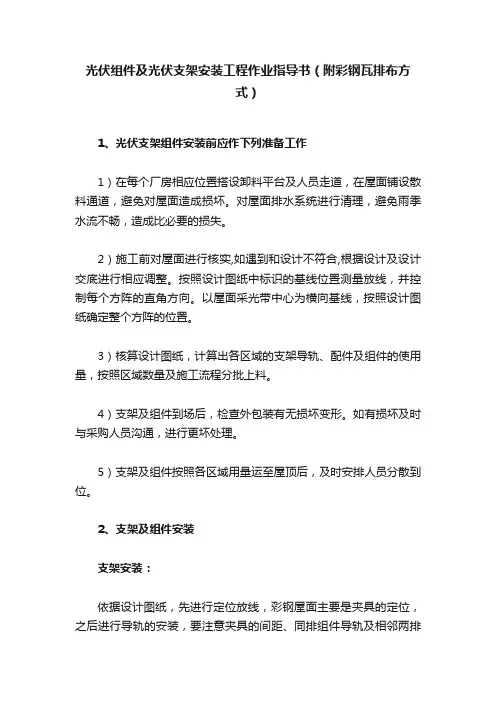

光伏组件及光伏支架安装工程作业指导书（附彩钢瓦排布方式）
光伏组件及光伏支架安装工程作业指导书（附彩钢瓦排布方式）1、光伏支架组件安装前应作下列准备工作1）在每个厂房相应位置搭设卸料平台及人员走道，在屋面铺设散料通道，避免对屋面造成损坏。
对屋面排水系统进行清理，避免雨季水流不畅，造成比必要的损失。
2）施工前对屋面进行核实,如遇到和设计不符合,根据设计及设计交底进行相应调整。
按照设计图纸中标识的基线位置测量放线，并控制每个方阵的直角方向。
以屋面采光带中心为横向基线，按照设计图纸确定整个方阵的位置。
3）核算设计图纸，计算出各区域的支架导轨、配件及组件的使用量，按照区域数量及施工流程分批上料。
4）支架及组件到场后，检查外包装有无损坏变形。
如有损坏及时与采购人员沟通，进行更坏处理。
5）支架及组件按照各区域用量运至屋顶后，及时安排人员分散到位。
2、支架及组件安装支架安装：依据设计图纸，先进行定位放线，彩钢屋面主要是夹具的定位，之后进行导轨的安装，要注意夹具的间距、同排组件导轨及相邻两排组件导轨的间距。
导轨的安装应按照中间段两端段导轨连接件顺序安装，导轨安装完成后，检查每根导轨的水平度，每跨导轨的弯曲度不得大于1mm。
完成一组支架安装后,进行支架位置的精确校核。
要注意前后排的间距、设计中要求离墙边的距离等。
吊装与搬运过程中做好保护措施，避免人身伤害及原有建筑物的破坏。
另外，安装支架立柱、横梁及导轨时不要一次性将螺栓紧固到位，支架全部调平直后将螺栓全部紧固。
组件安装：组件开箱后查验：a、开箱后先从侧面查看组件有无破损。
如果有破损及时告知项目部材料员，交由材料员处理。
b、组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。
如果出现以上现象应先将组件妥善放置一旁，放置时要避免对组件造成二次损坏，严禁将有损坏的组件搬运至施工现场。
发现以上问题的同时，应及时告知项目部材料量员，交由材料员处理。
光伏组件安装a、太阳能电池板安装电池板在运输过程中，应轻搬轻放，不得有强烈冲击和振动，不得重压；电池板的安装应自下而上，逐块安装，安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板安装必须做到横平竖直，同方陈内电池板间距保持一致；注意电池板的接线盒的方向。
支架及光伏组件安装作业指导书.
国华（开鲁）风电有限公司10MWP光伏太阳能发电项目土建及安装工程支架及光伏组件安装作业指匕导书编制: 审核: 批准:中国能源建设集团江苏省电力建设第三工程有限公司开鲁项目部2016年05月30日、编制依据1、《光伏发电站施工规范》GB50794-20122、《冷弯薄壁型钢结构技术规范》GB50018-20023、《钢结构工程施工质量验收规范》GB50205-20014、施工图纸及现场情况二、施工工器具水准仪、尼龙绳、钢卷尺、扳手、螺栓安装专用套筒、电钻。
三、支架安装1、支架基础及地脚螺栓复核（1 ）支架基础及地脚螺栓的偏差应符合表1和表2的规定:表1支架基础的标高偏差表2支架基础预埋螺栓偏差（2a）基础顶面标高采用钢垫片调平。
b）每条基础上南北两套地脚螺栓U形中心点距离为2.5m,东西两套地脚螺栓U形中心点距离为2.85m，南北方向和东西方向的尺寸偏差不大于2mm。
同一阵列东西方向地脚螺栓尺寸偏差不大于2mm。
2、支架安装前应作下列准备工作:（1）对安装人员进行安装技术交底;（2）按照单元区的安装顺序将钢构件分散到各个施工位置，准备安装。
（3）支架外观及保护层应完好无损，去除支架构件上的泥砂、灰尘及污渍, 保持支架构件的干燥、整洁。
（4）查验支架构件有无明显弯曲变形，禁止使用不满足安装要求的构件。
3、支架安装:（1）立柱安装：前立柱安装在基础南侧，后立柱安装在基础北侧。
（2）按照斜梁■ 斜撑■ 檩条■ 拉杆顺序安装，檩条的安装应按照中间段■ 两端段时檩条连接件顺序安装，檩条安装完成后，检查每根檩条的水平度，每跨檩条的弯曲度不得大于1mm。
完成一组支架安装后，进行支架位置的精确校核。
支架的校核方法为，先精确校核支架的14个立柱，作为基准架，然后再以基准架为准校核，校核过程中检查螺栓的紧固情况，有必要的话进行二次紧固，以保证支架的整体稳固度。
（3）支架主要构件的连接螺栓均采用M10螺栓，光伏组件托板与檩条的连接采用M8螺栓。
光伏电站支架安装指导书
支架安装1．适用范围支架安装作业适用于混凝土基础钢支架及螺旋钢桩支架安装。
混凝土基础支架包括条型基础支架及灌注桩基础支架，两种支架采用一种安装方式。
2．编制依据《电力建设安全工作规程》 ---DL5009.1-2002《工程建设标准强制性条文》（电力工程部分）---2006年版《网架结构工程质量检验评定标准》（JGJ78-91）《钢结构工程施工质量验收规范》 GB50205-2001《建筑钢结构焊接技术规程》 JGJ81-2002《防腐蚀工程施工及验收规范》 GB50212-2002《防腐蚀工程质量检验评定标准》 GB50224-20103．混凝土基础钢支架作业流程、作业方法及要求3.1作业（工序）流程图3.2作业方法及要求 3.2.1施工前准备（1）检查钢支架所用的钢材、连接材料、涂装材料等是否与设计一致，检查厂家提供资料形成资料，结束除锈防腐 整体检查 斜梁、横梁梁托安装 拉杆及斜撑安装 支座焊接、安装立柱 定位放线 施工前准备 底座贯穿螺栓安装 汇流箱安装是否齐全。
（2）对土建交付安装的基础进行验收，绘出基础实际的高程及轴线偏差图。
（3）根据实际高程及轴线偏差图对轴线及标高进行微调。
3.2.2定位放线（1）清理干净预埋件表面。
（2）根据微调后的轴线在预埋件上弹出标记。
（3）焊接前复核微调后的轴线与标高。
（4）支撑架应满足以下要求：支架柱高偏差为0～+5mm，支架总长偏差为±8mm，支架垂直度偏差在±10mm以内。
3.2.3支座焊接、安装立柱（1）根据支架选择匹配的焊接材料。
（2）焊接固定前后支座。
（3）松开该组所有前、后底座螺栓。
通过调节并紧固钢管底座三颗螺栓调整好两端前、后立柱高度和垂直度，同时使用量角器调节好支架倾斜角度。
在该组两端前、后立柱上各拉一条线，依次将该组前、后立柱垂直度和高度调整到同一直线上。
3.2.4斜梁、横梁、梁托安装（1）将斜梁的连接件通过螺栓安装在前、后立柱上，通过螺栓将斜梁与前后支座连接固定。
光伏工程支架及组件安装作业指导书
耀晟富平50兆瓦光伏电站项目光伏支架及组件安装施工作业指导书陕西新能源建工安装集团新能源有限公司耀晟富平50兆瓦光伏电站项目部2019年9月30日编制：年月日审核：年月日批准：年月日目录一、适用范围 (1)二、编制依据 (1)三、工程范围 (1)四、材料检查 (1)五、主要施工机具 (2)六、作业必须具备的条件 (2)七、安装工艺 (3)八、工期安排及劳动力计划 (3)九、质量保证措施 (5)十、质量检查及评定 (6)十一、安全、环境文明管理 (6)十二、重大危险源、重要环境因素 (7)十三、常见质量通病及防止措施 (7)附图： (8)一、适用范围本工程为机电安装工程光伏发电工程。
支架连接均系桩头螺栓支架连接。
针对本工程的具体施工范围及工程特点，为了保证支架固定部分安装工程的施工质量，确保光伏发电工程安全运行，特编制本作业指导书用来指导本工程中的支架固定光伏组件的施工。
二、编制依据1.1太阳光伏电源系统安装工程施工及验收技术规范 CES85：96。
1.2国家、行业现行的有关规程、施工验收规范和标准。
1.3我公司多年来同类工程施工的有关技术文件和资料及施工经验。
1.3承发包双方签订的《建设工程施工合同》；1.4工程施工图纸；1.5中华人民共和国《建筑法》；1.6 原电力部《火力发电厂施工组织设计导则》；1.7《光伏发电站施工规范》（GB50794-2012）；1.8《光伏发电工程验收规范》（GB/T50796-2012）1.9 火电施工质量检验及评定标准；1.10钢结构工程施工及验收规范GB50205-2001；1.11工程建设标准强制性条文（电力工程部分）1.12 电力建设消除施工质量通病守则；1.13 电力建设安全工作规程（火力发电厂部分）；1.12 电力建设安全健康与环境管理工作规定（2005-01-19发布）。
三、材料检查光伏组件所有材料均有甲方提供，材料的检查与验收是工程实体安装的第一步。
支架及光伏组件安装作业指导书范文
支架及光伏组件安装作业指导书范文一、任务概述本任务旨在提供支架及光伏组件安装作业的详细指导，确保安装过程规范、高效、安全。
本文将从准备工作、安装步骤、安全注意事项等方面进行详细说明。
二、准备工作1. 工具准备：扳手、螺丝刀、电钻、锤子等基本工具。
2. 材料准备：支架、光伏组件、螺丝、螺母、胶垫等安装所需材料。
3. 环境准备：确保安装场地平整、无障碍物，并具备安全通道。
三、安装步骤1. 安装支架：a. 根据设计图纸确定支架的位置和布置方式。
b. 使用电钻在地面上打孔，并安装地脚螺栓。
c. 将支架的立柱与地脚螺栓连接，并使用扳手紧固。
d. 根据需要调整支架的水平度，并使用水平仪进行校准。
e. 根据设计要求安装横梁和斜撑，确保支架结构牢固稳定。
2. 安装光伏组件：a. 根据设计图纸确定光伏组件的布置方式和排列顺序。
b. 使用螺丝和螺母将光伏组件固定在支架上，注意安装时保持组件的水平度。
c. 使用胶垫填充组件与支架之间的间隙，确保紧密贴合。
d. 检查组件的安装质量，确保无松动或损坏。
3. 连接线缆：a. 将光伏组件的正负极与逆变器的输入端子相连接，确保连接牢固。
b. 将逆变器的输出端子与电网连接，确保连接安全可靠。
c. 进行线缆的绝缘处理，确保线路不会受潮、漏电等问题。
四、安全注意事项1. 在安装过程中，严禁吸烟、使用明火等可能引发火灾的行为。
2. 操作人员必须穿戴符合安全要求的工作服、安全帽、防滑鞋等个人防护装备。
3. 操作人员必须熟悉相关安全操作规程，并按照规程进行操作。
4. 在进行高空作业时，必须使用安全带、安全绳等安全设备，并接受相关培训。
5. 严禁擅自改变或拆卸已安装好的支架及光伏组件，以免影响安全和系统性能。
五、任务总结本文详细介绍了支架及光伏组件安装作业的步骤和注意事项。
在进行安装作业时，操作人员应严格按照指导书进行操作，确保安全、高效地完成任务。
同时，为了保障工作质量和安全，操作人员应具备一定的专业知识和技能，并遵守相关的安全规范和操作规程。
支架安装作业指导书
支架安装作业指导书中广核甘肃金昌一期50MWp并网光伏电站项目支架安装作业指导书中海阳能源集团股份有限公司中广核金昌项目部年月日批准：年月日审核：年月日编写：年月日一、编制依据1．深圳中广核工程设计有限公司编制的光伏支架施工图。
2．我国现行相关的施工验收规范和操作规程3．我国现行的安全生产、文明施工、环保及消防等有关规定二、施工技术准备1．认真审核、熟悉施工图纸，做好图纸会审。
2．对施工班组进行有针对性的技术、安全交底。
3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。
4．根据工程的需要选派熟练工人。
特殊工种操作人员5. 底梁、固定架的安装分方陈组合完成, 进行初步校直及固定。
6. 在安装固定架时，先依据底梁初步就位。
就位后，再通过横梁、横担调节螺栓调整垂直度。
完成一个单排的光伏板支架安装后, 进行固定架的精确校正, 固定架的校正方法为, 先精确校单元的四个角柱, 作为基准架, 然后再以基准架为准校正。
7. 基准架的校正, 采用经纬仪成90双向校正, 其它架的校正, 采用拉钢线和吊线坠法校正, 校正时应同时满足定位和垂直的要求。
8. 固定架的校正标准为: 垂直度H/1000轴线位移5mm标高偏差3mm。
9. 初步校正符合要求后，将就位底梁、横梁、支撑构件、横担形成框架。
重新校正合格后，进行螺栓紧固。
二、施工准备2.1人员配备（10MWp）注：（根据不同容量的电站规模，增减作业人员）2.2主要工器具及仪器仪表配置三、支架安装流程及注意事项混凝土基础钢支架四、工艺标准卡五、成品保护1、支架设备按装箱单清点，我方接收后，要及时办理入库手续，设备应放置在指定的地点，并有专人负责保卫工作。
2、对已到安装到位的设备，应用防护罩遮掩，并在施工中防止杂物坠落砸损设备，室外支架还须作防砸保护。
3、设备的运输、吊装均应保证安全、可靠、起吊采用其专用吊点，并采取措施避免损伤设备表面质量。
支架及光伏组件安装作业指导书范文
支架及光伏组件安装作业指导书范文随着清洁能源的发展和应用，光伏发电已经成为一种重要的可再生能源形式。
在光伏发电系统中，支架及光伏组件的安装是至关重要的环节。
本文将为大家提供一份支架及光伏组件安装作业指导书范文，帮助大家更好地进行安装作业。
1. 安装前准备在进行支架及光伏组件的安装之前，需要进行一系列的准备工作。
首先，要确保安装地点的基础条件符合要求，如地面平整、承重能力强等。
其次，要对所需的材料和工具进行清点，确保一切就绪。
最后，要进行安全措施的检查，如佩戴安全帽、安全绳等。
2. 安装支架支架的安装是光伏发电系统的基础，也是保证光伏组件稳定运行的关键。
在安装支架时，要先确定支架的布局和定位，然后进行固定。
通常情况下，支架的固定方式有地脚螺栓固定和混凝土浇筑固定两种。
根据实际情况选择合适的固定方式，并确保固定牢固。
3. 安装光伏组件安装支架后，就可以进行光伏组件的安装了。
在安装光伏组件之前，要先进行布线和连接器的安装。
布线时要注意线缆的走向和排列，确保布线整齐有序。
连接器的安装要按照正确的方式进行，避免插反或接触不良的情况。
完成布线和连接器的安装后，就可以开始安装光伏组件了。
在安装光伏组件时，要注意组件的方向和角度，确保最大程度地吸收太阳能。
同时，要注意组件之间的间距和排列，避免相互遮挡和影响发电效率。
4. 安装调试安装完成后，需要进行安装调试工作。
首先，要检查光伏组件的连接是否牢固，线缆是否接触良好。
其次，要进行电气连接的检查，确保电流和电压的正常传输。
最后，要进行系统的运行测试，观察光伏组件的发电情况和系统的运行状态。
如果发现异常情况，要及时进行排查和修复。
5. 安全注意事项在进行支架及光伏组件的安装作业时，要时刻注意安全。
首先，要佩戴好安全帽、安全绳等个人防护用品。
其次，要注意材料和工具的使用安全，避免发生意外。
最后，要注意施工现场的秩序和整洁，确保安全环境。
总结：光伏发电系统的支架及光伏组件的安装是一个复杂且关键的工作。
太阳能电站构架安装施工作业指导书
光伏电站安装作业指导书编制：审核：批准：***有限公司2010年09月09日目录1. 工程概况2.编制依据3.施工管理目标4. 施工准备5.施工工序及主要施工工艺6.质量保证措施7.施工安全文明管理措施8.附：危险识别及对策表一、工程概况*****中心建设工程光伏系统总容量为0.64MW，分为500KW可调式光伏系统、80KW 屋顶薄膜光伏系统、40KW圆盘跟踪光伏系统及20KW聚光式光伏系统。
钢结构框架的安装作为本工程的关键环节，其安装质量直接涉及工程的可靠度。
本工程特点为钢构件直接与土建支墩预埋件焊接，根据目前的季节光伏组件倾斜角为44度。
由于*****中心建设工程所处山丘，风较大，故支架必须安装、焊接牢固可靠，包括光伏组件与支架连接更要坚固牢靠。
二、编制依据1．河北电力勘察设计院设计图纸2．我国现行相关的施工验收规范和操作规程3．我国现行的安全生产、文明施工、环保及消防等有关规定4．中环公司项目管理手册5．中环公司现有同类工程的施工经验，技术力量和机械化施工能力。
三、施工管理目标1．质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率100%。
2．工期目标本工程计划总工期为70天。
计划开工日期2010年9月10日，计划竣工日期2010年11月20日。
3. 安全目标确保无重大安全事故发生，轻伤频率控制在1‰以内。
四、施工准备(一)、技术准备1．认真审核、熟悉施工图纸，做好图纸会审。
2．对施工班组进行有针对性的技术、安全交底。
3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。
4．根据工程的需要选派熟练工人。
特殊工种操作人员必须持证上岗。
(二)、施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。
在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从现场施工的角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。
光伏支架基础施工作业指导书
目录1 工程概况 02 施工依据 03 施工管理目标 03。
1 质量目标 03.2 工期目标 03.3 安全目标 04 支架基础与预埋螺栓规定 (1)5 施工准备 (1)5.1 技术准备 (1)5.2 施工机械设备准备 (1)6 主要工序施工及技术方案 (2)6。
1 主要工序施工 (2)6.1.1 场平及基坑土方施工 (3)6。
1。
2 基础施工 (3)6.2 技术方案 (4)6.2。
1 施工测量 (4)6.2。
2 钢筋工程 (4)6。
2.3 模板工程 (5)6.2.4 混凝土工程 (6)6。
2。
5 特殊施工工艺及措施 (8)7 质量保证措施 (9)7。
1 质量方针 (9)7。
2 各项质量管理制度 (9)7.2.1 图纸会审制度 (9)7。
2。
2 施工技术资料的管理 (9)7。
2.3 交底制度 (9)7.2.4 进场物资质量管理 (9)7。
2。
5 隐蔽工程验收制度 (9)7。
2。
6 工程预检复核制度 (9)7。
2.7 不合格品的控制 (9)7.2。
8 纠正和预防措施 (10)8 施工安全文明管理措施 (10)8。
1 安全管理保证制度 (10)8。
1.1 安全教育培训制度 (10)8。
2 安全技术措施及注意事项 (10)8。
2。
1 现场材料、器具摆放 (10)8.2。
2 文明施工管理 (10)1 工程概况汉能海南州共和县三期50MWp 并网光伏发电项目拟建场址距共和县15km，场址西距G214国道300m,场区周边有乡村道路穿过,交通方便.本工程电池组件选用60Wp非晶硅薄膜电池组件，工程规模50MW,由50个独立的1MWp 系统组成，每一个1MWp 直流发电系统中，有汇流箱16个，直流防雷配电柜2个，500kW 逆变器2个和1000kV A 的箱式分裂升压变1个。
本工程共布置842400 块光伏电池板。
主题单元纵三排布（3行27列)的安装方式为全固定式支架安装，支架倾角30°，方位角0°，电池阵列投影行间距为5m。
光伏支架及光伏组件安装工程施工技术指导文件
光伏支架及光伏组件安装工程施工技术指导文件
重点描述光伏支架安装及光伏组件安装的技术要求等。
一、光伏支架基础安装
1、安装前的准备
（1）光伏支架的安装必须符合设计要求，并以工程布置图为依据。
（2）安装前需要完成支架栏杆的拼接，并对支架进行质量检查，确
保支架的质量和安全。
2、整体安装
（1）支架基础基坑铺装：在每个支架基坑凹底处，铺装20cm厚的泥
砂层，排水孔的位置铺装10cm厚的沙子层，无论支架采用什么样的固定
方式，地基处理都必须按照工程部要求，确保支架的抗震性能。
（2）固定方式：一般采取锚固地基和混凝土桩两种固定方式，锚固
地基时，需在桩身上焊接螺栓，混凝土桩时，应将混凝土桩固定到支架上，桩身长度应超出地表面20-30cm。
（3）固定件：安装完光伏支架后，应将安装支架的钢板及螺栓进行
压实，同时记录螺栓的拧紧力矩。
3、安装整体检查
（1）支架安装完成后，应进行正常条件下的完整检查，检查内容包括：支架的拼接及焊接，支架的竖直度、水平度，安装和固定件的质量，
接地线的连接可靠性等。
（2）在安装期间，还应处理好外界的环境条件，如雨雪、风和地震等，以确保光伏支架的安。
太阳能电站构架安装施工作业指导书概要
*****中心建设工程光伏系统企业生产实际教学案例：光伏电站安装作业指导书光伏电站系统设计工程师光伏电站施工管理人员光伏电站安装人员掌握光伏电站施工管理办法掌握光伏电站施工工序及各工序注意点掌握光伏电站施工过程中安全注意事项本案例介绍的是光伏电站施工流程、电站施工管理办法、电站施工过程中的注意事项及安全管理规定1 生产案例1.1工程概况*****中心建设工程光伏系统总容量为0.64MW，分为500KW可调式光伏系统、80KW屋顶薄膜光伏系统、40KW圆盘跟踪光伏系统及20KW聚光式光伏系统。
钢结构框架的安装作为本工程的关键环节，其安装质量直接涉及工程的可靠度。
本工程特点为钢构件直接与土建支墩预埋件焊接，根据目前的季节光伏组件倾斜角为44度。
由于*****中心建设工程所处山丘，风较大，故支架必须安装、焊接牢固可靠，包括光伏组件与支架连接更要坚固牢靠。
1.2编制依据1．河北电力勘察设计院设计图纸2．我国现行相关的施工验收规范和操作规程3．我国现行的安全生产、文明施工、环保及消防等有关规定4．中环公司项目管理手册5．中环公司现有同类工程的施工经验，技术力量和机械化施工能力。
1.3施工管理目标1．质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率100%。
2．工期目标本工程计划总工期为70天。
计划开工日期2010年9月10日，计划竣工日期2010年11月20日。
3. 安全目标确保无重大安全事故发生，轻伤频率控制在1‰以内。
1.4施工准备（一）技术准备1．认真审核、熟悉施工图纸，做好图纸会审。
2．对施工班组进行有针对性的技术、安全交底。
3．根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。
4．根据工程的需要选派熟练工人。
特殊工种操作人员必须持证上岗。
（二）施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。
光伏区安装作业指导书
1作业任务1.1工程概况本次作业为山东熠峰费县二期中草药种植一体化20MW光伏发电项目光伏区内支架及组件安装工作。
1.2作业项目范围作业范围是光伏区光伏支架及光伏组件安装1.3工程量作业工程量为20MWp光伏支架及组件1.4工期要求根据合同规定，在满足施工进度的情况下，该作业计划2016年4月30日至2016年6月30日。
2编写依据2.1、《光伏发电站施工规范》GB/T50794-20122.2、《光伏发电工程验收规范》GB/T50796-20122.3、《国家电网公司电力安全部分工作规程》（2011版）2.4、《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.5、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 GB50171-20122.6、支架及组件技术说明书及安装说明书2.7、设计院设计图纸3作业准备和条件3.1作业人员3.2作业条件3.2.1 熟悉图纸及现场施工环境；3.2.2 应对施工图进行图纸会审；3.2.3 安全文明施工实施细则满足施工要求3.2.4 熟悉施工对象的质量要求和质量检验步骤；3.2.5 应经安全技术交底，明白施工危险点及环境保护要求。
3.2.6特殊工种作业人员满足施工要求，并对具体的施工方案清楚明了；3.3材料准备3.3.1.主材光伏支架数量及技术规范符合设计要求，且报监理审批。
甲供光伏组件已开箱，经监理共同验收，数量及技术规范符合设计要求。
技术员应及时收集整理产品合格证、出厂试验报告和说明书。
3.3.2.辅材主要有：热镀锌螺丝，防锈漆，银粉漆，毛刷，钢丝球。
3.4主要机具3.5作业条件3.5.1场地施工区灌注桩作业全部完成，场地平整结束，无影响光伏支架及组件安装的施工作业。
3.5.2上道工序灌注桩强度达到设计要求，灌注桩水平及垂直误差在允许范围内。
经支架及组件安装人员验收交接后，填写验收交接单。
EsrBrsb。
z4ISd3x。
3.5.3工作环境本次作业凡遇到雨、风沙天气（4级以上）和大气相对湿度在75%以上的天气不能进行安装。
屋顶光伏项目光伏支架安装作业指导书
屋顶光伏项目光伏支架安装作业指导书Xx项目光伏支架安装作业指导书编制：审核：批准：Xx公司编制日期：2017年09月26日一、编制目的为了规范xx项目光伏支架安装作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成支架安装工作。
二、适用范围本作业指导书适用于xx项目光伏支架的安装工作。
三、编制依据1.《光伏发电站施工规范》------------GB50794-20122.《冷弯薄壁型钢结构技术规范》------GB50018-20023.《钢结构工程施工及验收规范》-----GB50205-20014.xx公司的相关图纸5.相关设计变更文件四、作业项目概述本工程光伏支架均为固定式安装，支架安装分为地面支架安装与屋面支架安装两部分。
五、作业准备1.技术准备a)支架的安装图纸均已经核对确认。
b)安装工作中所需要的工具和附件均已到达现场。
2.资源配置a)施工人员配置：序号工种人数1 安全员 12 质检员 13 技术员 14 施工人员3人/组约5组，具体数量根据情况调整注：以上人员均应具有相应资质，其他管理人员参见项目部人员组成b)主要工器具配置序号工具名称数量备注1 工程车1辆2 吊车1辆3 叉车1辆4 尼龙绳足量5 扳手5把6 螺栓安装专用套筒5把7 电钻3把8 电焊机1台9 线坠足量注：上述工器具及设备已经检验，工作状态正常c)计量器具配备序号工具名称数量备注1 水准仪3只2 钢卷尺5把3 水平尺5把注：上述工器具及设备已经检验，且在有效期内3.作业准备a)按照施工图纸和现场情况，现场查看，工器具准备已到位。
b)施工现场符合安全文明施工条件。
c)施工前的安全、技术交底已进行，并全员签字存档。
六、作业条件1.工器具配备：工器具齐全，并经过检查确定在有效期内。
2.材料配备：前期施工所需要的设备材料已到位。
3.电源配备：电钻由就近配电盘引电源。
4.照明配备：露天施工，光线充足。
5.安全配备：安防实施配备到位，措施已到位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

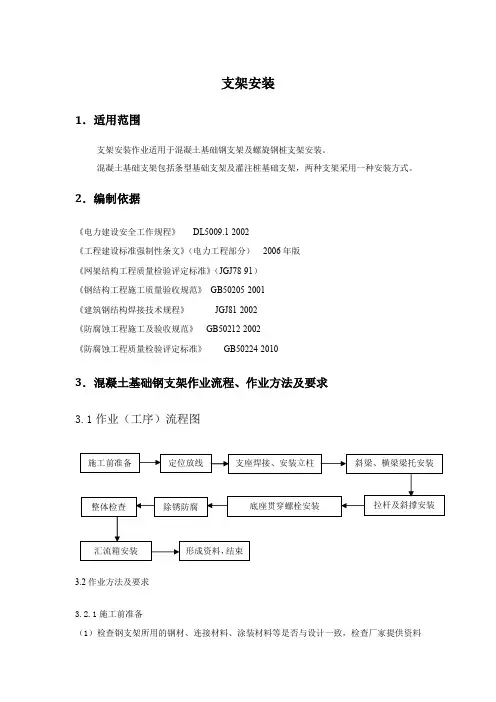

支架安装
1 .适用范围
支架安装作业适用于混凝土基础钢支架及螺旋钢桩支架安装。
混凝土基础支架包括条型基础支架及灌注桩基础支架，两种支架采用一种安装方式。
2 .编制依据
-DL5009.1 -2002 (电力工程部分)---2006年版 (JGJ78-91) GB50205-2001
JGJ81-2002
GB50212-2002
GB50224-2010
3 .混凝土基础钢支架作业流程、作业方法及要求
3.1作业(工序)流程图
3.2作业方法及要求
3.2.1施工前准备
(1 )检查钢支架所用的钢材、连接材料、涂装材料等是否与设计一致，检查厂家提供资料 是否齐全。
《电力建设安全工作规程》
《工程建设标准强制性条
《网架结构工程质量检验评定标
准》
《钢结构工程施工质量验收规范》 《建筑钢结构焊接技术规程》
《防腐蚀工程施工及验收规范》
(2)对土建交付安装的基础进行验收，绘出基础实际的高程及轴线偏差图。
(3)根据实际高程及轴线偏差图对轴线及标高进行微调。
3.2.2 定位放线
(1)清理干净预埋件表面。
(2)根据微调后的轴线在预埋件上弹出标记。
(3)焊接前复核微调后的轴线与标高。
(4)支撑架应满足以下要求：支架柱高偏差为0〜
+5mm支架总长偏差为土8mm支架垂直
度偏差在土10mm以内。
3.2.3支座焊接、安装立柱
( 1 )根据支架选择匹配的焊接材料。
( 2)焊接固定前后支座。
( 3 )松开该组所有前、后底座螺栓。
通过调节并紧固钢管底座三颗螺栓调整好两端前、后立柱高度和垂直度，同时使用量角器调节好支架倾斜角度。
在该组两端前、后立柱上各拉一条线，依次将该组前、后立柱垂直度和高度调整到同一直线上。
3.2.4斜梁、横梁、梁托安装
( 1 )将斜梁的连接件通过螺栓安装在前、后立柱上，通过螺栓将斜梁与前后支座连接固定。
(2)横梁应符合以下要求：
横梁两端顶面高差L/100且v 10mm横梁与横梁面高差2.0 mm
( 3)横梁校正完成后在横梁与斜梁的部位安装横梁梁托防止横梁下滑。
3.2.5拉杆及斜撑安装
( 1 )在后立柱合适高度上安装一个卡箍，连接斜梁与后立柱从而形成三角形结构，加强支
架稳定性。
( 2)钢架后立柱两端各安装一组交叉拉杆。
3.2.6底座贯穿螺栓安装
检查确认底座两侧边已调整至合适的高度，在前立柱贯穿螺栓孔处做好标记，使用电动工具或类似工具将立柱钻孔，钻孔完毕后使用螺栓贯穿固定在前后钢管底座上，将贯穿螺栓拧紧、螺母装配齐全，紧固到位。
3.2.7 除锈防腐
( 1 )对已安装完成的支架进行防腐处理。
( 2)面漆底漆应符合一下要求：
底漆50卩mi- 75 m
面漆50 m—75 m
3.2.8 整体检查
主要检查如下方面：支架前、后立柱安装垂直度是否满足要求，支架横梁平直度是否满足外观要求，螺栓是否全部紧固到位，所有焊接是否存在漏焊，防腐是否符合要求，支架的在安装过程中是否有损坏。
3.2.9 汇流箱安装
（1）汇流箱安装应根据图纸设计高度，与钢支架连接牢固，美观。
（2）汇流箱防火封堵到位。
（3）接线见电气作业指导书
3.2.10 形成资料，结束形成所需的归档资料，进入下道工序
4.螺旋钢桩支架作业流程、作业方法及要求
4.1作业（工序）流程图
4.2作业方法及要求
4.2.1施工前准备
（1 ）检查钢支架所用的钢材、连接材料、涂装材料等是否与设计一致，检查厂家提供资料
是否齐全。
（2）对土建交付安装的基础进行验收，绘出基础实际的高程及轴线偏差图。
（3）根据实际高程及轴线偏差图对轴线及标高进行微调。
4.2.2前后支撑架固定
（1）根据微调后的轴线及标高按设计先固定前后支撑架中的一个，调整到合适的垂直度、
高度，再确定另一个支架的高度，调整好前后支架的垂直度、高度、倾斜角度。
（2）支撑架应符合一下要求，支架柱高偏差为小于5mm支架总长偏差为小于8mm支架垂直度偏差小于10mm
（3）所有配件应配备齐全（螺栓平垫、弹簧垫螺母等）。
4.2.3斜梁、横梁安装
（1）用斜梁托架分别将斜梁与前后立柱连接。
分别拧紧托架螺栓与对拉螺栓。
（2）檩条连接螺栓将横梁连接
（3）横梁应符合以下要求：横梁两端顶面高差L/100且v 10mm横梁与横梁面高差2.0 mm
4.2.4斜撑安装，后支撑拉杆安装
（1）抱箍、斜撑转接件分别与后支撑、斜梁连接，斜撑将抱箍及斜撑转接件连接。
（2）根据图纸位置设置后支撑拉杆。
4.2.5地锚螺栓紧固，整体检查
主要检查如下方面：支架前、后立柱安装垂直度是否满足要求，支架横梁平直度是否
满足外观要求，螺栓是否全部紧固到位，支架的在安装过程中是否有损坏。
对满足要求的
支架用地锚螺栓紧固。
4.2.6 汇流箱安装
（1）汇流箱安装应根据图纸设计高度，与钢支架连接牢固，美观。
（2）汇流箱防火封堵到位。
（3）接线见电气作业指导书
4.2.7 形成资料，结束
形成所需的归档资料。
5.质量控制及检验标准
5.1 质量控制措施
5.1.1支架安装前安装单位应按照“中间交接验收签字书”的相关要求对基础及预埋件的水平偏差和定位轴线偏差进行查验。
5.1.2固定式支架及手动可调支架的安装应符合下列规定：
（1）支架安装和紧固应符合下列要求：
①采用型钢结构的支架，其紧固度应符合设计图纸要求及现行国家标准规范《钢结构工程施工
质量验收规范》GB50205 的相关规定。
②支架安装过程中不应强行敲打，不应气割扩孔。
对热镀锌材质的支架，现场不宜打孔。
③
支架安装过程中不应破坏支架防腐层
④手动可调式支架调整动作应灵活，高度角调节范围应满足设计要求。
（2）支架倾斜角度偏差的不应大于± 1o
5.1.3跟踪式支架的安装应符合下列要求：
（1）跟踪式支架与基础之间应固定牢固、可靠。
（2）跟踪式支架安装的允许偏差应符合设计文件的规定。
（3）跟踪式支架电价的安装应牢固、可靠。
传动部分应动作灵活。
（4）聚光式跟踪系统的聚光部件安装完成后，应采取相应防护措施。
5.1.4支架的现场焊接工艺除应满足设计要求外，还应符合下列要求：
（1）支架的组装、焊接与防腐处理应符合现行国家标准《冷弯薄壁型钢结构技术规范》GB 50018 及《钢结构设计规范》GB 50017 的相关规定。
（2）焊接工作完毕后，应对焊缝进行检查。
3）支架安装完成后，应对其焊接表面按照设计要求进行防腐处理。
5.2 检验标准
5.2.1 固定式支架安装的验收应符合下列要求：
（1）固定式支架安装的验收应符合国家标准《钢结构工程施工质量验收规范》GB50205 的有关规定
（2）采用紧固件的支架，紧固点应牢固，不应有弹垫未压平等现象
（3）支架安装的垂直度、水平度和角度偏差应符合现行国家标准《光伏电站施工规范》GB 50794 的有关规定。
（4）固定式支架安装的偏差应符合现行国家标准《光伏电站施工规范》GB 50794 的有关规定。
（5）对于手动可调式支架，高度角调节动作应符合设计要求。
（6）固定式支架的防腐处理应符合设计要求。
（7）金属结构支架应与光伏方正接地系统可靠连接。
5.2.2 跟踪式支架安装的验收应符合下列要求：
（1）跟踪式支架安装的验收应符合现行国家标准《钢结构工程施工质量验收规范》GB50205 的有关规定。
（2）采用紧固件的支架，紧固点应牢固，不应有弹垫未压平等现象。
（3）当跟踪式支架工作在手动模式下时，手动动作应符合设计要求。
（4）具有限位手动模式的跟踪式支架限位手动动作应符合设计要求。
（5）自动模式动作应符合设计要求。
（6）过风速保护应符合设计要求。
（7）通、断电测试应符合设计要求。
（8）跟踪精度应符合设计要求。
9）跟踪控制系统应符合技术要求。
