变频空调通讯故障的检修流程
美的变频空调通信故障检修方法
美的变频空调通信故障检修方法一、室内外通信电路图原理故障现象：柜机室内显示E8、挂机室内显示E1故障范围：室内电控、室外电控、室内外连接线组二、排查步骤：第一步：检查电控盒到室内电源线接线端之间的连线是否全部正确连接，确定后上电开机制冷/制热，测量接线端子L出与N出之间交流电压，看是否有市电输出，（注：要在上电开机的2分钟内测试，如果在2分钟后测试会因为室内外电源主继电器断开而无电压输出）在继电器闭合时，若无市电输出，则确定室内电控故障，更换室内电控；第二步：在确定室内机有市电输出，检查室外L,N,S接线是否正确，室内外连接线是否完好，测量室外接线端子L,N线是否有市电输入；若室内外连接线完好及连接正确，室外机无电压输入，则确定室内外连接线组故障，更换室内外连接线组；第三步：在确保室外机有市电输入后，观察室外电控电源指示灯是否亮，若无任何指示灯亮，则按照以下步骤排查：1.检查室外机电控连接线、电抗器、电感是否接插完好，若接插有问题，则接插好后再开机尝试；2.若确认所有接线无问题，则确定室外电控故障，更换室外电控；第四步：若室外机指示灯是亮的，则是通信电路故障，则按照以下步骤测量：第1：在整机不通电的情况下，使用万用表测量N-S之间电阻（注：测量N-S电阻，必须正反表笔交叉测量，否则影响测量结果的判断），正常电阻为无穷大。
如果电阻不为无穷大，则需断掉室内外连接线继续测量：若室内N-S之间电阻不为无穷大，则判断室内电控故障；若室外N-S之间电阻不为无穷大，则判断室外电控故障；第2：在确定电阻正常后，整机上电，用万用表直流档测量N-S 之间的电压，操作必须同时满足以下2点：1.由于电压无规律的跳变，且瞬间跳变比较快，所以要求测量电压时间必须大于2分钟，仔细观察电压跳变范围，再做判断；2.室内板室外电源主继电器必须闭合，即室外必须上电；三、通信线电压规律如下：1.正常电压范围是在3-22V之间跳变；2.若测量电压范围在3-5.5V之间跳变，则说明室内发送有问题，确定室内电控故障，需更换室内电控；3.若测量电压最大值大于25V，则说明室内24V稳压管失效，确定室内电控故障，需更换室内电控；4.若测量电压范围在0-2V，则说明室内电控故障，需更换室内电控；5.若测量电压范围在3-11.5V之间跳变，则说明室外接收有问题，确定室外电控故障，需更换室外电控；6.若测量电压范围在15-25V之间跳变，则说明室外发送有问题，确定室外电控故障，需更换室外电控；第3：在确定N-S之间的电压正常后，则使用变频测试小板，通过查询室内T1、T2传感器温度数值：若T1、T2传感器温度值显示-66度，则室外接收有问题，确定室外电控故障，更换室外电控；若T1、T2传感器温度值显示正常则说明室内接收有问题，确定室内主控故障，更换室内电控；。
海尔变频空调通讯故障检修方法及流程指导
海尔变频空调通讯故障检修方法及流程指导海尔变频空调E7室内外机通讯故障检修方法及流程一:检测室外接线端子排1号脚（AC220V-N零线）和2号脚（AC220V-L火线）有无220V交流电压。
切记火线与零线不得交叉接反或接触不良现象，同时检查室外机端子排是否锈蚀严重接触不良，应及时更换室外机端子排。
2、检测室内外机通讯讯号方法：万用表掷交流档0-250V量程，检测室外机接线端子排1号脚与3号脚之间，应有不间断地交流0-80V脉冲电压。
检测室外机接线端子排2号脚与3号脚之间，应有不间断地交流0-140V脉冲电压。
当检测接线端子排上的通讯讯号脉冲电压异常参见前面所述故障检修方法处理。
检修方法及流程二:变频空调室外机电脑板正常运行LED1与LED2指示灯显示状态。
变频空调在遥控关机后或正常运转时，可通过观察室外机电脑板上的LED1和LED2指示灯均常亮，说明空调电控电路运行正常。
室外机电脑板上LED1指示灯正常显示状态见图27。
说明室外机开关电源电路VDD+5V或+15V正常。
室外机电脑板上LED2指示灯正常显示状态如上图。
说明（由室内机输入AC220V电源）或从室外机接线端子排开始通电输入的AC220V交流电源至DC310V直流电源电路运行正常。
检修方法及流程三:变频空调室外机直流开关电源电路元器件损坏原因，导致室内外机通讯故障。
当观察变频空调室外机电脑板上的DC310V电源LED2指示灯显示正常，但LED1指示灯不亮时，仔细观察室外机电脑板上开关电源电路中主要元器件NCP1200P集成电路、IRFUC20（CMOS）电路、L7805CV三端稳压集成电路等无烧焦现象后，检测L7805CV三端稳压集成电路1脚与2脚应有输入约+15V电压，如检测2脚与3脚无输出VDD+5V电压时，则说明L7805CV三端稳压集成电路损坏。
检修方法及流程四:室外直流风扇电机故障导致室内外机通讯不良。
检测L7805CV三端稳压集成电路1脚与2脚之间无输入约+15V 电压时，初步判断为室外机电脑板上的开关电源电路元器件损坏。
变频空调通讯常见故障及处理方法
变频空调通讯常见故障及处理方法空调最常见的故障就是通讯的故障，而通讯故障往往又是最难处理的一种故障。
下面介绍通讯故障的检修流程、维修方法以及注意事项；一、室外机功率模块损坏检修方法：1、用万用表检测功率模块UVW有无击穿断路开路；2、U、V、W分别与P和N之间正向电阻值约为500欧姆；3、反向电阻值应无穷大，测量U、V、W任意两相间输出交流电压为50-200伏左右；注意事项：1、更换功率模块时，必须在模块的散热面上涂导热硅胶后用螺丝固定在散热器上。
2、检查室外机直流电源电路的2500μF滤波电容的容量是否不足，易击穿损坏功率模块。
二、连机信号线原因分析：1、室内外机连机信号线2、室内外机连机信号线接触不良；3、信号线之间漏电；4、信号线接错；检修方法：1、用万用表检测室内外机连机信号线断路（信号线加长后接头断开）；重新连接牢固；2、内外机连机信号线接头处接触不良；重新连接牢固。
3、信号线接头处间漏电或线间绝缘不良；重新连接牢固或更换连机线4、室内外机连机信号线黑和白线其中一端的接线交叉接反（应按线色和接线端子排的颜色标识正确连接）。
注意事项：1、信号线接头处间错开连接，连接牢固，用电工绝缘胶布和防水胶带紧固缠绕2、按接线端子排和信号线的标识或对应颜色正确连接。
三、室内机和室外机电脑板（通讯元器件）损坏原因分析：1、室内机电脑板有通讯指示灯机型，首先观察通讯指示灯的工作状态，正常时；按每秒1HZ闪烁3次不间断发送接收信号；2、室内机电脑板有通讯指示灯间歇性发送后，灯亮约3秒间隔再发送说明室内机正常，故障在外机或连机线；3、室内机电脑板有通讯指示灯常亮或不亮，说明室内机电脑板无正常供电或通讯电路故障，4、采用万用表检测内外机端子排1-3和2-3之间的通讯信号电压，应有不间断的交流或直流脉冲电压为正常。
检修方法：重新更换室内机和室外机电脑板注意事项：重新更换室内机和室外机电脑板四、室外机上的保险丝烧断损坏检修方法：重新更换室外机上的保险丝注意事项：1、更换保险丝管前，如保险丝管玻壳熏黑严重，应必须检查室外机交流和直流电源电路元器件是否有严重短路、漏电现象；2、检查主要器件有：压敏电阻、整流桥、电抗器、滤波电容、室外电机、四通阀线圈、接插线错误等五、室外机整流桥损坏（击穿开路）检修方法：重新更换整流桥，用万用表检测整流桥正向电阻值约为500欧姆，反向电阻值为无穷大。
变频空调通讯故障检修流程与维修方法
清除室外机电脑板灰尘烘干除朝气
重新调整室内外机连机线 将空调室内外机连机线采用屏蔽线连 接，将室外机电控部分用铝薄胶纸进 行屏蔽消除干扰干扰，向用户做好解 释。 更换室外机电脑板或功率继电器，用 万用表检测继电器线圈电阻值一般在 140-200欧姆。 重新紧固室外机强电源电路元器件之 间的连接线接插件的插头，或调整插 头和插座接触良好。 重新将室外机电抗器连接线接插件接 插牢固。 1.用万用表检测室内、外机电脑板上 的通讯器件：光电藕合器TLP741； TLP371；TLP521内的光电三极管与发 光二极管正反向电阻； 2.整流二极管1N4007正向电阻约500 欧姆，反向电阻无穷大， 3.光电 藕合器限流电阻是否烧断，重新更换 相关器件。 1.检查检测室内机显示屏与室内机电 脑板之间的连接线是否连接牢固、接 触良好； 2.为 室内机显示面板损坏，重新更换。 3.室内机电脑板损坏，重新更换室内 机电脑板。 1.检查检测室外机电脑板与功率模块 之间的通讯信号线线束接触不良或线 束脱落重新连接或调整线束插头线； 2.功率模块坏； 3.室外机电脑板损坏； Nhomakorabea检修流程
检修工具
万用表、 十字螺丝刀、 平口螺、丝刀 、 尖 咀钳、 电烙铁、
室外机功率模块损坏
1
1.室内外机连机信号线 断2.室内外机连机信号 线接触不良； 3.信号线之间漏电； 4.信号线接错； 5.室外机接线端子排老 化严重
2
3 4 5 6 7
室内机和室外机电脑板 （通讯元器件）损坏： 1.室内机电脑板有通讯 指示灯机型，首先观察 通讯指示灯的工作状 态，正常时；按每秒1HZ 闪烁3次不间断发送接收 信号； 2.室内机电脑板有通讯 指示灯间歇性发送后， 灯亮约3秒间隔再发送说 明室内机正常，故障在 外机或连机线； 3.室内机电脑板有通讯 指示灯常亮或不亮，说 明室内机电脑板无正常 供电或通讯电路故障， 4.采用万用表检测内外 机端子排1-3和2-3之间 的通讯信号电压，应有 不间断的交流或直流脉 室外机上的保险丝烧断 损坏 室外机整流桥损坏（击 穿开路） 室外机上的PTC电阻器件 损坏 室外机接线端子排老化 严重，接触不良 早期老品室外机电脑板 因天气下雨空气湿度 大，电脑板受潮后产生 故障
变频空调器通讯电路原理与维修技术。
变频空调器通讯电路原理与维修技术。
变频空调器通讯故障是一种常见的电路故障，当通讯电路部分出现故障时，空调器的各种控制指令无法传送，空调器的各项功能均无法正常完成。
在对变频空调器进行维修的过程中，经常会遇到空调器整机不能开机、室外机不工作、开机即出现整机保护等情况，根据实际维修经验，这些现象大多是由于通讯电路故障所引起的。
变频空调器一般都带有故障代码显示，一旦通讯电路出现故障，空调器均会显示相应的故障代码，这对于故障范围的判定提供了非常方便的条件，但在实际维修中，单纯依赖故障代码并不容易直接找出具体故障点。
确切地说，当空调器出现通讯故障的代码显示时，只能笼统的判定通讯回路异常，而具体的故障原因还需要对通讯电路做详细的检测方能查出。
一、通讯方式及其原理变频空调器一般采用单通道半双工异步串行通讯方式，室内机与室外机之间通过以二进制编码形式组成的数据组进行各种数据信号的传递。
下面以美的变频空调器为例对数据的编码方法及通讯规则进行介绍，以便于大家对通讯电路的理解。
1、通讯数据的结构主、副机间的通讯数据均由16个字节组成，每个字节由一组8位二进制编码构成，进行通讯时，首字节先发送一个代表开始识别码的字节，然后依次发送第1~16字节数据信息，最后发送一个结束识别码字节，至此完成一次通讯。
每组通讯数据的内容如下表：2、通讯内容的编码方法1）命令参数第三字节为命令参数，由“要求对方传输参数的命令” 和“给对方传输的命令” 两部分组成，在8位编码中，高四位是要求对方传输参数的命令，低四位是传输给对方的命令，高四位和低四位可以自由组合。
2）参数内容第四字节至第十五字节分别可表示十二项参数内容，每一字节主、辅机所表示的内容略有差别：3、主、副机间的通讯规则空调器通电后，由主机（室内机）向副机（室外机）发送信号或由副机向主机发送信号，均在收到对方信号处理完50毫秒后进行。
通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果2分钟内未收到对方的应答（或应答错误），则出错报警；同时发送信息命令给室外机；以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号。
变频空调通讯故障的检修流程
板
脑板
重新更换室外机上的保险丝 ◆更换保险丝管前，如
保险丝管玻壳熏黑严
重，应必须检查室外机
交流和直流电源电路元
器件是否有严重短路、
漏电现象，检查主要器
件有：压敏电阻、整流
桥、电抗器、滤波电容
、室外电机、四通阀线
圈、接插线错误等
重新更换整流桥，用万用表检 ◆空调断电后5分钟以
测整流桥正向电阻值约为500欧 上，室外机直流电源电
绝缘漆将电脑板正反面的通讯 止毛刷碰倒元器件造成
故障
电路全部元器件涂绝缘漆后， 短路。
60度的温度恒温烘干即可，或 ◆用电吹风对外机电脑
更换外电脑板
板干燥处理，温度不高
于60℃以上，吹风距离
大于40CM以上，来回摆
动吹风防止局部温度过
8
高损坏器件
室外机电脑板灰尘过多
清除室外机电脑板灰尘烘干除 ◆注意毛刷勿将室外机
（JF）室内机显示E17、
F3； （5）KFR-
3
50/52/60LW/BPJF、KFR48/58/68LW/K（BPXF）、 KFR-50/60/68LW/V （BPZXF）KFR-52/58LW/N （BPJXF）KFR50LW/@(BPJXF)、KFR50LW/M(BPJXF)显示F7； （6）KFR-26/35GW/H （BPF）、KFR-26/35HK （BPXF室内机1/2/3横条 闪4/5横条亮； （7）KFR-25/35GW/V （DBPZXF）显示E17 （8）KFR-26/35GW/H （DBP）KFR-28/35GW/HB （BPF）系列机型制冷指 示灯闪 （9） KFR28/35GW/U(DBPZXF)显示 E7、E8或F3；KFR50/60/68LW/U(DBPZXF)显 示F7、E3、E18；
变频空调的维修步骤
变频空调的维修步骤近几年变频空调渐渐变得热销，许多购置了变频空调的消费者，对于变频空调原理还不是很了解，当变频空调出现问题的时候，也不知道该如何处理，下面为大家细心整理了一些关于变频空调的修理步骤，盼望对你有所协助，欢送查阅。
变频空调的修理步骤1、变频空调出现故障的时候，我们可以先看看空调的室内外机的连接头是否出现了问题，同时在观看空调冷凝器的翅片上是否有灰尘，之后再视察空调的室内机和室外机的风机运转是否正常。
之后再看压缩机的吸气管是否结露和过滤器是否结霜，同时还可以检查空调的显示屏上出现的空调故障代码，依据空调的故障代码来判定空调出现的故障。
2、我们除了检查出现的故障外还可以用听的方式来检查，首先我们可以听一听空调的室外机和室内机的风扇运转的声音是否流畅，压缩机在运行的过程中有没有摩擦声或者是共振产生的异样响声，之后再听一听冷凝剂在流淌时的流液声。
3、在听了和看了之后，可以用摸的方式进展检查，摸主要是为了感知空调在工作的过程中各个部件的温度是不是运行时产生的正常温度，这样我们就可以检查出空调出现的故障是不是运行过程中温度过高而引起的。
4、在看、听、摸之后才能够采纳闻的方式，闻主要是为了闻出空调压缩机的内外线圈有没有因为压缩机温度提升散发出的焦味，同时闻线路板、继电器、功率模块有没有焦味，用闻的方式同样是为了确认空调在运用的过程中是不是某一部件因为温度过高被烧而发出的焦味。
变频空调原理是什么1、变频空调就是在平凡空调的根底上选用了变频专用压缩机，增加了变频限制系统，它的根本构造和制冷原理和平凡空调是完全一样的。
2、变频空调的主机是自动进展无级变速的，它可以依据房间的状况自动供应所需的冷热量，当室内温度到达期望值以后，空调主机就能够精确的保持这一温度的恒定速度运转，实现不停机运转，从而保证环境温度的稳定。
3、变频空调就是一种运用变频压缩机和模糊限制技术的空调器，能够依据室内气温的改变，调整制冷速度。
变频空调器通讯电路常见故障分析及元件检测。
变频空调器通讯电路常见故障分析及元件检测。
1、光电耦合器击穿或断路在通讯电路中，利用几个光耦的交叉连接，形成内、外机之间的信号回路（见图7）。
当任意一个光耦内部的输入电路（发光二极管）或输出电路（光电三极管）出现故障（击穿或断路）时，都会影响到通讯信号的正常传递，例如：当PC1（或RC2）发光管击穿或断路时，光电管会一直保持截止状态，室内机（或室外机）发出的信息脉冲就无法送到室外机（或室内机）的MPU电路；当PC1（或RC2）光电管击穿或断路时，虽然光耦的发光管能正常发光，但光电管无输出到室内机（或室外机）电路。
再如：当RC1（或PC2）发光管击穿或断路时，光电管同样保持截止状态，来自室内机（或室外机）MPU的通讯信号无法送入通讯电路，对方MPU就接收不到通讯信息；当RC1（或PC2）光电管击穿或断路时，同样无法向通讯电路输出信息脉冲，室内机（或室外机）发出的信息不能传送到室外机（或室内机）的MPU。
光电耦合器出现故障时，可以通过对其输入、输出端进行有关参数的测量来判断其故障内容。
一般常用的测量参数是在线测量输入、输出电路正向电压降和离线测量输入、输出电路直流电阻。
TLP521（TLP421、TLP817）光电耦合器（见图8）的测量：在线电压的测量：通讯电路正常工作的情况下，用万用表电压档分别测量光耦输入端、输出端的正向电压降。
测量输入端时，红表笔接1脚，黑表笔接2脚，有通讯信号时，应能测得0.7V/0V变化的脉冲电压；测量输出端时，红表笔接4脚，黑表笔接3脚，所测得的也是一个变化的脉冲电压，光电管导通时电压值约为0.3V左右，截止时的电压值应对应于该电路的电源电压，即：输出至MPU电路时，光电管截止电压应为5V，输出级在通讯回路时，截止电压应对应通讯电路的供电电压值。
需要注意的是，测量时应选择合适的直流电压档位，尤其是测量通讯回路中光电管两端电压时，所选档位必须大于通讯电路的供电电压值。
如果测得的参数与上述有明显差别，则说明所测光耦或其它电路部分出现问题。
终于全了,常见品牌变频空调通讯故障通用检修流程与方法(下)
终于全了，常见品牌变频空调通讯故障通用检修流程与方法（下）九原因分析：室外机电脑板灰尘过多造成检修方法：清除室外机电脑板灰尘烘干除朝气注意事项：注意毛刷勿将室外机电脑板元器件碰倒，电吹风干燥处理十原因分析：空调室内外机连机信号线与供外机电源线缠绕，产生电源干扰检修方法：重新调整室内外机连机线注意事项：检查室内外机连机信号线与供外机电源线交织缠绕或与高频信号线平行布线造成十一原因分析：空调室内外机周围有高频设备产生干扰（如：通讯设备，高频发射天线覆盖周围信号过强）家用电器的相互干扰。
检修方法：将空调室内外机连机线采用屏蔽线连接，将室外机电控部分用铝薄胶纸进行屏蔽消除干扰干扰，向用户做好解释。
注意事项：将空调室内外机电源线、信号连机线采用屏蔽线连接时，屏蔽层只能一端与室外机机壳接地端连接牢固，以免失去屏蔽效果十二原因分析：室外机电脑板功率继电器线圈断检修方法：更换室外机电脑板或功率继电器，用万用表检测继电器线圈电阻值一般在140-200欧姆。
注意事项：功率继电器线圈断或室外机电脑板无继电器线圈电压输出，压缩机启动后PTC过热保护电阻值>130Ω十三原因分析：室外机强电源电路元器件之间的连接线或接插件（止锁件）松动、锈蚀氧化严重接触不良；检修方法：重新紧固室外机强电源电路元器件之间的连接线接插件的插头，或调整插头和插座接触良好。
注意事项：重新紧固室外机强电源电路元器件之间的连接线接插件的插头，或调整插头和插座接触良好。
十四原因分析：室外机电抗器连接线接插件接插松动、接触不良或脱落检修方法：重新将室外机电抗器连接线接插件接插牢固。
注意事项：注意检查电抗器锈蚀老化情况，是否有绝缘损坏漏电现象十五原因分析：1、室内、外机电脑板上的通讯器件；2、光电藕合器TLP741；TLP371；TLP521，整流二极管1N4007，及光电藕合器限流电阻损坏检修方法：1、用万用表检测室内、外机电脑板上的通讯器件：光电藕合器TLP741；TLP371；TLP521内的光电三极管与发光二极管正反向电阻；2、整流二极管1N4007正向电阻约500欧姆，反向电阻无穷大，3、光电藕合器限流电阻是否烧断，重新更换相关器件。
海信变频空调通讯故障检修步骤
海信变频空调通讯故障检修步骤变频空调器有许多奇特的故障现象，常常是通信电路不良造成的，所以通信电路是变频空调的检修重点，确认通信良好是排除故障的前提。
在变频空调中，当空调器显示屏在开机后立即或隔一段时间显示通信异常或接线错误故障代码，即出现通信故障时，可以遵循下面步骤来检查：1、检查室内外联机线、通信信号线是否压接不牢、接错或接反，用万用表检测一下信号线是否开路。
如果是联机线、通信信号线压接不牢，重新调整或压紧。
如果是信号线断路，则进行更换。
2、检查一下电源插座与空调电源插头是否按火线、零线、地线对应连接。
在室内机与室外机连接中，连接线按照1-火线，2-零线，3-地线，4-通信线方式。
3、在确认好以上都是正确的情况下，开机，用万用表的交流电压挡检测2（零线）与4（通信线）是否有脉动电压，如没有，则进行下一步检测。
4、打开室内机，用万用表检测控制板上的光耦有无脉冲电压，特别应注意使用室内机电源控制方式的机型，只有在室内机继电器吸合时才向室外机传输信息。
5、打开室外机，用万用表检测室外机控制板上光电耦合器是否正常，发现器件不好，进行更换或更换电控板。
6、如果在不具备以上条件时，可以采用室内机、室外机分开运行的方法排除，具体方法是：断开室内、外通信线，分别给室内机、室外机上电，看室内机的风机是否正常运转。
7、对于室外机的单独运行，采用短接法：即将室外机控制基板短接插子短接时，接通电源后可以直接启动，不需要室内机，运行方式为制热，压缩机频率为55Hz，室外中风速，此时拔下短接插头，室外机将转换成制冷运行，压缩机频率为55Hz，室外高风速。
如果在确定了室内、外机都能单独正常运行的情况下而联机后报通信故障，此时就可以断定故障肯定出在通信电路上，参考以上方法测试就行了。
海尔变频空调室内外机通讯故障检修流程。
海尔变频空调室内外机通讯故障检修流程。
海尔变频空调室内机显示屏故障显示E7；室外机电脑板故障报警灯闪烁15下；此故障现象为室内机与室外机通讯故障。
一、检查室内外机连接线故障原因1.室内外机连机信号线断；2.室内外机连机信号线端子压接不牢接触不良；3.连机信号线之间绝缘不良漏电；4.连机信号线接错；5.室外机接线端子排老化锈蚀严重方法万用表的R*1Ω档检测连线，用螺丝刀检查压线是否有松动现象，生锈，接触不良，漏电等问题，注意：对于老化的连机线如漏电，直接更换新的连机线维修措施1.用万用表检测室内外机连机信号线断路（信号线加长后接头断开）重新连接牢固；2.内外机连机信号线接头处接触不良，重新连接牢固；3.信号线接头处之间漏电或线间绝缘不良，重新连接牢固或更换连机线；4.室内外机连机信号线黑和白线其中一端的接线交叉接反（应按线色和接线端子排的颜色标识正确连接）；5.更换接线端子排二、检测功率模块用万用表检测功率模块U-V-W有无击穿短路或开路现象，如功率模块异常，更换功率模块（注意涂抹散热硅脂保证散热良好）三、检测外机整流桥用万用表检测整流桥正向电阻值和反向电阻值应符合二极管特性，正向电阻值约为500欧姆，反向电阻值为无穷大。
如异常更换整流桥四、检测室内外机电脑板上的通讯电路元器件（如：整流二极管、光电耦合器）室内和室外电脑板（通讯元器件）损坏检测方法：1.室内机电脑板有通讯指示灯机型，首先观察通讯指示灯工作状态，正常时按规律每秒闪烁3次不间断发送接收信号；2.室内机电脑板有通讯指示灯间歇性发送后，灯亮约3秒间隔再发送说明室内机正常，故障在室外机通讯电路或连机线等电路；3.室内机电脑板有通讯指示灯常亮或不亮，说明室内机电脑板无正常供电或室外机通讯电路故障，应检查检测整机电源、内外机通讯电路等器件；4.采用万用表检测内外机端子排1-3和2-3之间的通讯信号脉冲电压，应分别有不间断的约0-80V和0-140V左右的交流或直流脉冲电压为正常5. 观察室外机电脑板上的故障指示灯报警闪烁15下，或室内机显示屏故障报警E7可判定为室内外通讯故障室内外机电脑板上通讯电路的各元器件性能参数及工作正常；内外机端子排1-3和2-3之间的通讯信号脉冲电压不间断地波动，室内机电脑板上的通讯指示灯应有规律地不间断地闪烁。
变频空调通信电压分析与检修流程
变频空调通信电压分析与检修流程一、通信电路电压值介绍通信电路的供电电压是确保正常数据通信的有效保障。
在目前市面上的变频空调产品中通信电路的供电电压常见的有+24V、+56V、+70V以及早期+110V、+140V等机型，通信电路的电压等级高，有助于解决由于通信过程的一些干扰，提高电流环路的质量，例如，随着内外机通信连接线变长、接线端子接触电阻变大等都会影响通信效果，所以,有些厂家把通信电压设计的比较高，但同时也带来一些隐患和成本的升高。
通信电路电压升高必然使配套的电子器件耐压等级也要提高，制造成本也随之上升，另外，安全风险也变大。
近些年，随着CPU抗干扰能力变强,一些光耦器等控制器件的性能质量提升以及电路设计优化升级等，采用低电压供电例如+24V、+56V的越来越多，因此，在检修通信电路供电电压时要注意不同机子的供电电压等级，这样不至于掉入误区。
有些同行甚至认为通信电路供电只有一种+24V电压的陋见。
应该说，不同厂家，不同时期设计此变频空调电路采用方案会有差异。
例如三菱电机变频空调通信电路供电一般采用+24V 供电；格力变频空调相当一部分采用+56V 供电；海信早期变频空调采用+140V供电等。
因此，检修通信电路故障，测量其电压摆幅，不能见其摆幅过大或过小就直接判定故障，而是要结合不同供电机器综合研判。
二、常见通信电路故障检修方法1、测量室内机N与S端子电压使用万用表直流电压挡，黑表笔接2号零线N端子，红表笔接4号通信S1端子，在上电但不开机状态下测量，正常为直流24V左右的跳变电压，故障电压为直流0V。
①正常电压为直流24V左右的跳变电压。
原因是室内机CPU只要上电工作，见发送信号引脚就输出脉冲通信信号，发送光耦PC1初级得电，发光二极管发光，因而次级导通，直流24V电压经PC1次级弓I脚、接收光耦PC2初级发光二极管、二极管D9、电阻R15到接线端子。
由于室内机与室外机不能构成回路，因此为直流24V左右的跳变电压。
海信变频空调通讯故障维修手记
海信变频空调通讯故障维修手记故障现像：海信35/27FZBHJ，不制热，外机风机压机都不转，内机更是没有反应。
上门摇控开机，按摇控高效键4次，内机显示00，无故障代码显示（无故障）。
维修过程：什么情况！只好又去拆外机，该机虽然是装在一楼，可这外机的位置实在是老高！拆开外机观察，主板电源灯亮，三个状态灯都不亮，外机无任何反应；测310V直流正常，主板低压12V,5V,15V直流全部正常，通讯NS口有24V直流跳变。
可是风机和压机都不转，也没有故障代码显示，现象观察似乎是通讯电路的问题。
短接强行启动端子，单独启动室外机，制热、制冷都能正常运转，这样就排除了外机所有传感器和模块驱动电路了，因为上述电路有问题的话肯定是不会正常运转的，断定故障在通讯电路无疑。
可为什么内外机都没有相应的故障代码呢？奇怪！拆下外机主板修吧，测主板通讯电路相关各电阻、二极管等相关元件没发现有异常，决定代换两只光偶试试，用p817代换原机的p421，代换后装上试机，呵呵涛声依旧，看来故障点还没有找到哦。
感到有点费劲了，又碰上硬的了，难道是内机板子坏了？可是那24V 的通讯电压确实是来自内机呀，连机线完了？看了看也没有加长管线和接头啊！还是拆下来再查下外板子吧。
顺着外机的光偶连线往CPU 方向查找（该机通讯的发送和接收通路是分别通往CPU的15和17脚）发现从贴片R17至CPU15脚不通，R07到17脚畅通无阻。
延途查找，发现了！印制板连线中焊接着两个0Ω的贴片，其中的一个已经开路。
呵呵，这回问题差不多了吧，老办法，用导线直通。
再次上机，这回好了，风机起动，久违的3灯同闪出现了，压机也跟着起动且正常升频，手摸三通阀慢慢发热。
再看室内，热风强劲，410的制热效果就是强于R22，大功告成。
维修总结：变频机的通讯故障其实也没那么神秘。
它的电源大多的是来自室内机的220V经降压、整流、稳压、滤波后得到了24伏的直流，经室内外机的一系列稳压滤波限流元件（电阻二极管电容电感）通过内外机的各2只光偶和NS两根线构成了载波回路，室内外机的CPU再通过4只隔离光偶将各自的通讯信号加载（或读取）到这个24V的回路上去，来完成互相的通讯过程。
如何判断维修变频空调通讯故障和部分机型维修实例
如何判断维修变频空调通讯故障和部分机型维修实例一、通讯故障检修思路问题解答1、空调器显示通讯故障的代码，应如何着手进行检修故障检修应本着先易后难的原则，具体操作时首先要有一个明确的检修思路，切忌一上手就先急于打开机组，避免盲目操作使简单故障变得复杂化。
比较实用的检修步骤应为：先用直流电压档测量一下内、外机接线端子SI—N间的信号电压，通过检测可以大致判定通讯回路的工作状况及故障区域，同时还可以间接检测出通讯电路的供电状况；根据所判断的故障区域检查室内机或室外机的相关电路部分；通过对电路中元器件工作参数的测量，确定故障的位置、判定元器件的好坏；根据故障位置测量参数的具体特征，分辨出故障原因所处的电路部分，消除故障原因，排除故障。
检修中要特别注意，造成某一故障的具体原因，其所在的位置往往不在发生故障的故障点位置，测量某一元器件参数不正常时，也不能直接判定该元器件就是故障件，一定要联想到其它相关电路部分对该参数影响的因素。
2、怎样通过测量接线端子的直流电压参数判断通讯电路的工作状况？用万用表直流电压档测量室内机或室外机接线端子的N、SI端子间电压时，可以测得通讯电路供电电压值的1/3 ~ 2/3的数值（根据不同通讯电路所测得数值有所差别取决于具体电路中内、外机通讯线路上所接分压电阻的比值），电路正常的情况下，测得的数值应是一个波动值，其波动范围为U — U /（1/3~2/3）— 0（其中U为通讯电路供电电压）。
参照图11电路分析，如果通讯电源电压为U，则SI 端对N端的电压为[U/(RN+RW)]·RW。
以图3为例，U = 24V，RN= 3K，RW= 4.7K，则SI、N间应测得电压值约14.5V。
因为两个端子间的电压是一个动态值，测量时的指示数值也会随电路状态而产生波动，当RC1、PC1同时导通时，电压表指示为14.5V；当RC1导通、PC1截止时，因为供电电源在室内侧，而室外侧通路断开，测得电压值为电源电压24V；当PC1导通、RC1截止，或RC1、PC1同时截止时，所测电压为0V。
美的变频空调通讯故障维修
美的变频空调通讯故障维修美的变频空调通讯故障维修是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群美的变频空调通讯故障在维修三大要素(通讯、220VAC、310VDC)中是难点、重点通讯原理：（大部分品牌通讯原理大同小异）变频空调通讯方式为交流电源火、零、通讯三根线构成回路，利用电源的正半周与下半周波形整流变为直流叠加在内外机连接的火、零、通讯三根线截频作为传输通讯信号，也就是说是半双工串行通信(由0和1 组成的数码式信号)，、变频空调运转时，室内控制器的继电器打开，向外机送220VAC同时向外板送信号并等待外机发信号(注意出现三大要素的第一、二要素，同时出现通信和220VAC，能向外机送220VAC表示内板通讯正常)，经PTC向桥堆、电抗器和滤波电容供电得到310VDC(注意出现三大要素的第三要素310VDC，有310VDC表示PTC后面滤波电容、桥堆和模块没有短路现象)，此时模块开关电源得310V 工作向外板送12V、5VDC(有的开关电源在外板上)，CPU工作向和PTC并联的功率继电器供电，PTC失去作用(如没有310VDC此配件发热表示有短路现象)，接收内机信号并向内机发送信号；通常维修分三个步骤：第一先检查“信号线”：很多做厂家售后同仁都有这么个体会，当出现通信问题把内外机主板和模块全换了，故障依旧，于是后来大家都知道了，换根信号线就能解决问题，出现因信号线引起故障原因很多；1、信号线本身老化；2、加长管时没有将信号绝缘处理好或另接的线质量不好；3、环境有干扰（一定要用带屏闭做信号线），从上述我们知道要先易后难，免得走弯路，信号线是必带的工具（必须是三芯优质的线，火、零、信号全换，常出现火、零线经不起负载而报通信）；第二步用“刷子”：刷子是每位师傅最不愿意带的工具，但它作用确是非常重要，先说下外机工作情况；外机的工作环境最恶劣，高、低温、潮湿，灰尘，是对外电脑板和模块最大的杀手，会随着时间的推移，外板和模块的绝缘会下降，以前我到一个售后网点玩，老板说不少模块测是好的，但就是不工作，我一看，上面全是灰，我叫他把灰尘刷了，后来他告诉我有一半都能用，还有一次网点培训，有个老师傅介绍他修通讯经验：只要把外机所有的插件拨下再插上就好了，我问他为什么他说是插件接触不好，我告诉他是灰尘造成的他不信，后来他告诉我说的对的，其实他在拨再插的过程中把影响通信的灰尘给去了点，运气好一两年不会出问题，运气不好个把月又会出现，还有正常工作几分钟或一到下雨天就出现通信问题，灰尘造成故障的比例是非常高的，只要用刷子把灰尘刷了，故障就没有了，重点要刷灰尘部位：外机端了排，十路信号线的的插件，模块，主板等，最好再用绝缘漆刷一下主板上的通信和CPU等部位，通过上述两板斧你是否感觉维修通信故障变的简单了；第三步“万用表”：变频空调三要素(通讯、220V AC、310V DC)都离不开万用表，更要学习一些必要的电子知识。
通讯故障检修
变频空调器通讯电路检修空调器送电后，如果内、外机均正常，内机会有控制信号（实际上是状态信号，包括电脑电路的各种信息）由IC1输入端输入，此信号通过PC2输出，送到外机电脑电路，外机接收到内机信号后，同样将外机状态信号由PC1输入端输入，通过IC2输出，送回内机电脑电路。
因为此种信号需要持续的在内、外机之间传递，所以通讯电路形成了闭合的信号回路，此时测量各光偶的输入、输出端，各自的两管脚间都会有零点几伏的电压。
当内机有指令信号输入时，该信号从IC1输入，通过PC2输出，将指令信号送到外机电脑电路，外机按指令进行工作运行，同时把运行状况经过编码由PC1输入，通过IC2输出，反馈给内机电脑电路。
当内机出现故障时，IC1无指令信号输入（或输入停机指令），外机就会停止工作；当外机出现故障时，会有与故障内容相对应的编码信息自PC1输入，由IC2输出，反馈到内机电脑电路，内机电路就会根据故障情况采取相应措施，并用代码的方式显示出来。
当内机电源部分或CPU（或MPU）出现故障时，IC1会失去任何输入信号，IC1不工作，其输出端处于截至状态，此时测量其输出端两脚间应有与通讯电路电源电压相对应的电压值（测量其输入端两脚间则无电压）；同样，当外机电源部分或CPU（或MPU）出现故障时，PC1失去任何输入信号，PC1不工作，测量其输出端两脚间也会有与通讯电路电源电压相对应的电压值（测量其输入端也无电压）。
无论是IC1不工作还是PC1不工作，其结果都是通讯回路断开，内、外机间不能传递通讯信号，所以，内机都会显示出通讯故障。
当通讯电路中的各个光偶的输入、输出端出现损坏（击穿或断路）时，都会造成通讯电路断路。
当IC1、PC1输入端击穿时，内、外机通讯信号对地短路，光偶不工作，输出端处于截止状态，通讯回路断开，显示通讯故障。
此时测量IC1或PC1，输入端两脚间无电压，输出端两脚间会有与通讯电路电源相对应的电压；当IC1、PC1输入端断路时，光偶也不工作，测量输出端两脚间电压也与通讯电源电压对应，但输入端则会是接近5V的电压。
海信新款变频柜机通迅电路故障检修
海信新款变频柜机通迅电路故障检修故障现象：一台海信KFR-72LW/A8X700Z-A1(2N33）型变频空调在制热过程中，压缩机转动，当室内盘管温度达到防止冷风解除值时，室内风机仍然不工作，持续2min左右后室外机停机。
室外控制板上的三个故障指示灯分别处于闪烁、熄灭、闪烁状态(表示压缩机失步)。
约1min后室外机断电(按理说，即使压缩机失步，室外机也不会自动断电)。
电路分析：家用变频空调室内外机通讯电路多采用半双工通讯方式，交流220V半波降压得到24V作为通讯电路的供电电压。
室内、室外电控板上的芯片分别有一个通讯发送、接收端口。
对应室内/外发送、接收通讯光耦。
该机通讯电路如下图所示：当室内机向室外机发送信号时，室外机发送光耦B900的A极为高电平，B900处于导通状态。
室内机发送光耦A900按照通讯协议导通、关断，室外机接收光耦B901输出相应高低电平通讯信号，完成通讯接收。
室外机接收到正确的室内机通讯信息后，室外机开始向室内机发送信号。
此时A900处于导通状态，B900按照通讯协议导通、关断；室内机接收光耦A901输出相应高低电平通讯信号，室内机完成信号接收。
故障处理：开机，测室内外机联机信号线电压在0V~13V之间波动，通讯不正常(正常值应在0V、13V、24V之间波动)。
根据通讯电压及室外机能够启动来判断，故障应为室内机收不到室外机返回的通讯信号所致。
经查，室外电控板通讯电路中30V稳压二极管V901漏电。
更换V901后试机，故障排除。
总结：V901漏电后，当室外机处于接收状态时，因B900的导通阻抗低于V901的漏电阻抗，所以能够保持正常通讯。
当室外发送信号给室内机时，V901两端电压达到24V，V901的漏电电阻很小，光耦B900的C、E极被短接，此时无论发送“0”或“1”指令，室内光耦A901收到的均为指令“1”。
即室内机通讯接收信号失败，导致室外机停机。
V901异常，为什么会报压缩机失常故障呢？在制热时，室内机只有在接收到室外压缩机运行正常信号，且室内盘管温度达到冷风功能解除阈值后，室内风机才会运转。
空调通讯故障维修
通讯电路内外机通讯电路原理图：通讯电路是室内机与室外机通讯的通道。
电路的工作方式为半双工串行通讯。
通讯过程中内机为上位机，外机为下位机。
电路原理分析：1、电压流程：AC220V经过R14、R11、R10三个电阻的降压，再经过二极管D7的半波整流和稳压二极管ZD1的稳压变成DC24V；电容C12、电解C11、电阻R3进行直流滤波提供整机通讯用的电源。
室内外机通讯经过联机线中的通讯线SI连接，然后经过PTC电阻TH2、电阻R94再经二极管D8整流和ZD2的稳压，为室外机提供电源。
通讯电路是一个24V电压的通讯回路传输电平；此电压是依靠内机电路提供的。
上电以后，外机处于接收状态，内机发通讯码到外机，经过光耦PC1、PC2、PC3、PC4及外围器件的电平转换，发送到外机。
信号线和零线之间的电压在DC0V～24V之间切换；通信电路的直流电源直接使用220V交流主回路，将交流电源经过电阻降压，二极管半波整流，电容滤波、稳压管稳压，得到30V左右直流电压，以交流N作为直流的负极，内外机之间的连线共有四根，交流电源线L、N，通讯线SI，保护地线；通讯电路和L、N、SI三线有关，三线之间联系密切，缺一不可，三线出现问题即空调出现通讯故障2、信号流程：室内外芯片分别有一个通讯输入、输出端口，对应发送、接收通讯光耦。
当内机向外机发送信号时，外机发送光耦常导通，内机发送光耦按照通讯协议导通、关断，外机接受光耦输出侧得到相应高、低电平通讯信号；当外机向内机发送信号时，内机发送光耦常导通，外机发送光耦按照通讯协议导通、关断，内机接受光耦输出侧得到相应高、低电平通讯信号。
通讯电路故障分析：通讯电路出现故障后表现的现象：1、整机通电正常，内机工作，外机无反应；2、外机工作几分钟以后自动停机；3、整机能够工作，但是升降频不正常；4、制热时内机蒸发器温度已经远大于防冷风温度了，但是内风机仍不工作，最终空调自动保护停机，外机停止后内风机又工作吹出蒸发器的热量后停机；由以上故障现象可以看出，造成空调通讯故障的原因有：无通讯电压、通讯元件损坏导致收发信号不正常、空调内外机联机线漏电干扰或者外部信号干扰；以下是检修步骤：1、首先测量通讯电压是否正常，接线端子的“SI ”端是正极，“N ”端是负极；此机型的通讯电压是由内机电路提供的，如果没有，则断开内外机的联机线再检测，如果仍然没有电压则说明内机通讯电路故障；如果电压正常则说明联机线或者外机电路有故障，进入下一步检修；2、在外机无电的状态下，外机滤波电容内的电量完全释放掉了，外机电控板上的电源指示灯不亮了，这时短接外机强制运行端子，再通电试机；如果压缩机、风机不运行，则说明其它电路有故障，如果运行正常则说明外机除了通讯电路以外的其它电路是好的；进入下一步检修；3、在空调外机接线端子处测量信号电压是否在0～+24V 之间变化；此时会存在两种情况：a 、变化范围窄，可能会在0～+12V 之间变化；说明通讯电路元件损坏存在故障，或者有异常干扰；由于干扰导致的异常是通讯电路的一种常见故障，干扰源有空调附近有信号发射塔、监控器、日光灯；空调接地不良；空调内外联机线不良等；此时可以通过更换屏蔽线的方法排除；b 、有+24V 电压但是无变化；说明通讯电路有故障；可测量各点的电压来判断， 下图是空调正常工作时外机通讯电路各点的电压值（仅供参考）；通讯电路犹如空调的神经系统，出现故障后表现出的现象很多；可以先利用空调故障自检检查空调是否报通讯故障，有些情况下，空调可能报不出故障代码，这时可以观察外机运行状态指示灯的状态，以此判断故障点；有一点需要说明；通过空调自检报出的故障只是给出了维修方向，而不是具体到了某个元件，需要综合分析判断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意事项
◆更换功率模块时，必 须在模块的散热面上涂 导热硅胶后用螺丝固定 在散热器上。 ◆检查室外机直流电源 电路的2500µF滤波电容 的容量是否不足，易击 ◆信号线接头处间错开 连接，连接牢固，用电 工绝缘胶布和防水胶带 紧固缠绕 ◆按接线端子排和信号 线的标识或对应颜色正 确连接
室外机功率模块损坏
1
1.室内外机连机信号线 断2.室内外机连机信号 线接触不良； 3.信号线之间漏电； 4.信号线接错；
2
3
室内机和室外机电脑板 （通讯元器件）损坏： 1.室内机电脑板有通讯 指示灯机型，首先观察 通讯指示灯的工作状 态，正常时；按每秒1HZ 闪烁3次不间断发送接收 信号； 2.室内机电脑板有通讯 指示灯间歇性发送后， 灯亮约3秒间隔再发送说 明室内机正常，故障在 外机或连机线； 3.室内机电脑板有通讯 指示灯常亮或不亮，说 明室内机电脑板无正常 供电或通讯电路故障， 4.采用万用表检测内外 机端子排1-3和2-3之间 的通讯信号电压，应有 不间断的交流或直流脉 室外机上的保险丝烧断 损坏
检修流程Βιβλιοθήκη 检修工具万用表、 十字螺丝刀 、 平 口螺、丝刀 、 尖咀钳、 电烙铁、
维修方法
用万用表检测功率模块UVW有无 击穿断路开路；U、V、W分别与 P和N之间正向电阻值约为500欧 姆；反向电阻值应无穷大，测 量U、V、W任意两相间输出交流 电压为50-200伏左右； 1.用万用表检测室内外机连机 信号线断路（信号线加长后接 头断开）；重新连接牢固 。 2.内外机连机信号线接头处接 触不良； 重新连接牢固。 3.信号线接头处间漏电或线间 绝缘不良；重新连接牢固或更 换连机线 4.室内外机连机信号线黑和白 线其中一端的接线交叉接反 （应按线色和接线端子排的颜 色标识正确连接） 重新更换室内机和室外机电脑 板
10
11
12
室外机强电源电路元器 件之间的连接线或接插 件（止锁件）松动、锈 蚀氧化严重接触不良；
13
重新更换整流桥，用万用表检 ◆空调断电后5分钟以 测整流桥正向电阻值约为500欧 上，室外机直流电源电 姆，反向电阻值为无穷大 路的滤波电容无电后操 作，以免电击伤人和烧 毁万用表，检测整流桥 输出回路器件有无短路 现象 重新更换PTC电阻器件，常温下 ◆PTC电阻器件为直流 用万用表检测正常阻值在30-50 电源电路电容限流作 欧姆 用，为正温度系数的变 化器件，当温度升高时 其电阻值变大，PTC器 件外壳高于常温时，说 明输出回路有短路， 如：整流桥短路、电抗 器漏电，电容失效、接 线错误 重新更换室外机接线端子排 ◆更换新端子排后，检 查和处理连接线氧化 层，紧固止锁件接口 处，确保连接牢固接触 良好 清除室外机电脑板的灰尘，60 ◆用毛刷将室外机电脑 度的温度恒温烘干取湿后，用 板上的灰尘时，注意防 绝缘漆将电脑板正反面的通讯 止毛刷碰倒元器件造成 电路全部元器件涂绝缘漆后， 短路。 60度的温度恒温烘干即可，或 ◆用电吹风对外机电脑 更换外电脑板 板干燥处理，温度不高 于60℃以上，吹风距离 大于40CM以上，来回摆 动吹风防止局部温度过 高损坏器件 清除室外机电脑板灰尘烘干除 ◆注意毛刷勿将室外机 朝气 电脑板元器件碰倒，电 吹风干燥处理 ◆检查室内外机连机信 号线与供外机电源线交 重新调整室内外机连机线 织缠绕或与高频信号线 平行布线造成 ◆将空调室内外机电源 将空调室内外机连机线采用屏 线、信号连机线采用屏 蔽线连接，将室外机电控部分 蔽线连接时，屏蔽层只 用铝薄胶纸进行屏蔽消除干扰 能一端与室外机机壳接 干扰，向用户做好解释。 地端连接牢固，以免失 去屏蔽效果 更换室外机电脑板或功率继电 ◆功率继电器线圈断或 器，用万用表检测继电器线圈 室外机电脑板无继电器 电阻值一般在140-200欧姆。 线圈电压输出，压缩机 启动后PTC过热保护电 阻值>130Ω 重新紧固室外机强电源电路元 ◆重新紧固室外机强电 器件之间的连接线接插件的插 源电路元器件之间的连 头，或调整插头和插座接触良 接线接插件的插头，或 好。 调整插头和插座接触良 好。
更换室内机和室外机电 脑板
重新更换室外机上的保险丝
4
◆更换保险丝管前，如 保险丝管玻壳熏黑严 重，应必须检查室外机 交流和直流电源电路元 器件是否有严重短路、 漏电现象，检查主要器 件有：压敏电阻、整流 桥、电抗器、滤波电容 、室外电机、四通阀线 圈、接插线错误等
50/60/72LW/R(DBPQXF)显 示F7、E3、E18；
14
室外机电抗器连接线接 插件接插松动、接触不 良或脱落 室内、外机电脑板上的 通讯器件：光电藕合器 TLP741；TLP371； TLP521，整流二极管 1N4007，及光电藕合器 限流电阻损坏
重新将室外机电抗器连接线接 插件接插牢固。
15
室内机显示E8故障；为 室内机显示面板与室内 机电脑板之间通讯故 障，
16
室内机显示E18故障；为 室外机电脑板与功率模 块通讯故障
17 编制：丁克林 审批：
◆注意检查电抗器锈蚀 老化情况，是否有绝缘 损坏漏电现象 1.用万用表检测室内、外机电 ◆检测判定光电耦合器 脑板上的通讯器件：光电藕合 时，应将TLP741； 器TLP741；TLP371；TLP521内 TLP371；TLP521器件的 的光电三极管与发光二极管正 1和2脚加上直流5V电压 反向电阻； 后，再检测TLP741； 2.整流二极管1N4007正向电阻 TLP371的4-5-6脚和 约500欧姆，反向电阻无穷大， TLP521的3-4脚输出端 3.光电藕合器限流电阻是否烧 应导通 断，重新更换相关器件。 1.检查检测室内机显示屏与室 ◆检查该故障时，注意 内机电脑板之间的连接线是否 检查空调供电线路干扰 连接牢固、接触良好； 或无接地线、使用环境 2.为室内机显示面板损坏，重 周围有干扰源 新更换 3.室内机电脑板损坏，重新更 换室内机电脑板。 1.检查检测室外机电脑板与功 ◆检查室外机强电源电 率模块之间的通讯信号线线束 路元器件、连接线束 接触不良或线束脱落重新连接 等，有无损坏或接触不 或调整线束插头线； 良原因 2.功率模块坏； 3.室外机电脑板损坏；

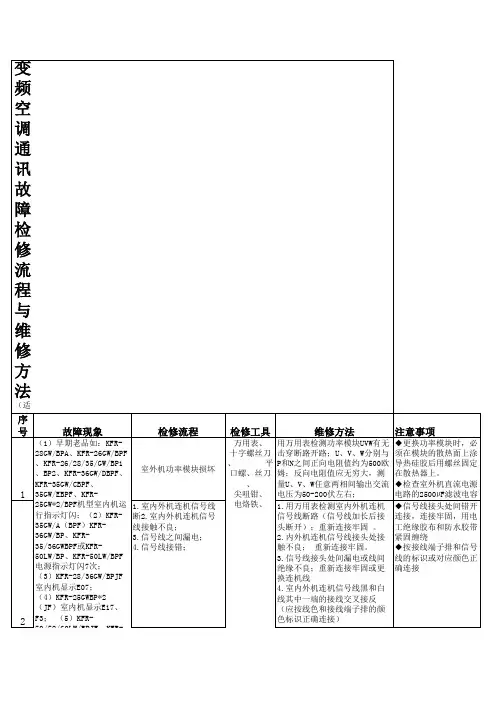

变频空调通讯故障检修流程与维修方法（适用于变频各型号空调）
