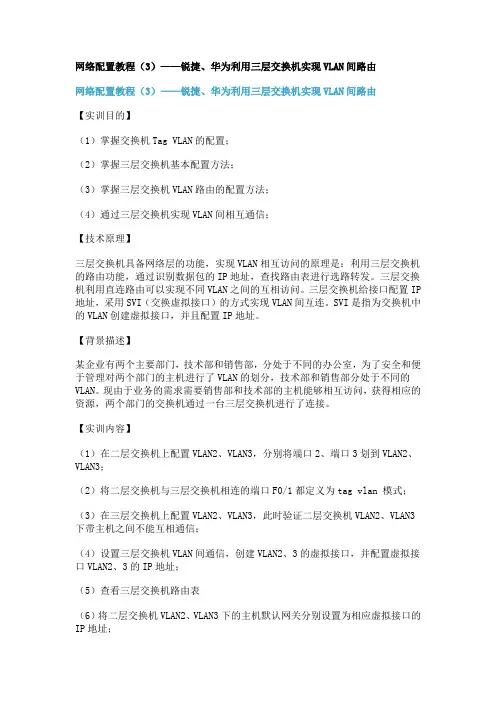

网络配置教程（3）——锐捷、华为利用三层交换机实现VLAN间路由网络配置教程（3）——锐捷、华为利用三层交换机实现VLAN间路由【实训目的】（1）掌握交换机Tag VLAN的配置；（2）掌握三层交换机基本配置方法；（3）掌握三层交换机VLAN路由的配置方法；（4）通过三层交换机实现VLAN间相互通信；【技术原理】三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
三层交换机利用直连路由可以实现不同VLAN之间的互相访问。
三层交换机给接口配置IP 地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。
SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。
【背景描述】某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。
【实训内容】（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划到VLAN2、VLAN3；（2）将二层交换机与三层交换机相连的端口F0/1都定义为tag vlan 模式；（3）在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机VLAN2、VLAN3下带主机之间不能互相通信；（4）设置三层交换机VLAN间通信，创建VLAN2、3的虚拟接口，并配置虚拟接口VLAN2、3的IP地址；（5）查看三层交换机路由表（6）将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址；（7）验证二层交换机VLAN2、VLAN3下的主机之间可以互相通信；【实训拓扑】【实训步骤】——锐捷实验（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划到VLAN2、VLAN3；Switch# configure terminalSwitch(config)# vlan 2 (创建VLAN2)Switch(config-vlan)#endSwitch# configure terminalSwitch(config)# interface fastethernet 0/2 （进入交换机接口0/2）Switch(config-if)# switchport access vlan 2 （将端口划到VLAN 2）Switch(config-if)# endVLAN3的配置，端口的划分方法同上；(2) 两主机互ping,不通；(3) 定义二层交换机与三层交换机相连的端口F0/1为tag vlan 模式；Switch# configure terminalSwitch(config)# interface fastethernet 0/1 （进入交换机接口0/1）Switch(config-if)# switchport mode trunk （将端口设置为trunk）Switch(config-if)# switchport trunk allowed vlan all //允许所有vlan 通过，设置trunk模式就已经允许所有通过，因此可以省略不写。
实验三通过配置三层交换机或路由器实现VLAN间的通信

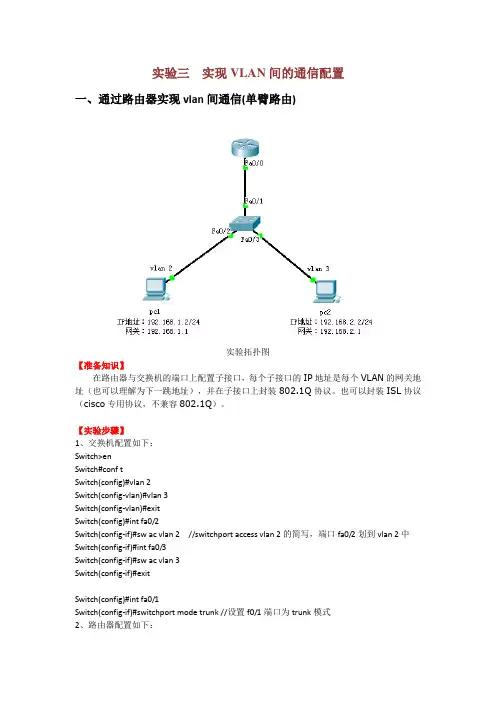

实验三实现VLAN间的通信配置一、通过路由器实现vlan间通信(单臂路由)实验拓扑图【准备知识】在路由器与交换机的端口上配置子接口，每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址），并在子接口上封装802.1Q协议。
也可以封装ISL协议（cisco专用协议，不兼容802.1Q）。
【实验步骤】1、交换机配置如下：Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#vlan 3Switch(config-vlan)#exitSwitch(config)#int fa0/2Switch(config-if)#sw ac vlan 2 //switchport access vlan 2的简写，端口fa0/2划到vlan 2中Switch(config-if)#int fa0/3Switch(config-if)#sw ac vlan 3Switch(config-if)#exitSwitch(config)#int fa0/1Switch(config-if)#switchport mode trunk //设置f0/1端口为trunk模式2、路由器配置如下：Router>enRouter#conf tRouter(config)#int fa0/0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1q 2 //封装协议802.1Q,2为vlan 2 Router(config-subif)#ip address 192.168.1.1 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1q 3 //封装协议802.1Q,3为vlan 3 Router(config-subif)#ip address 192.168.2.1 255.255.255.0Router(config-subif)#exitRouter(config)#【检测实验结果】VLAN 2中的pc1能ping 通VLAN 3中的pc2。
实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由
实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由VLANs（虚拟局域网）是一种在物理网络上划分逻辑网络的技术，能够将一个大型的局域网划分为多个较小的逻辑网络。
在本实验中，我们将探讨如何利用三层交换机实现VLAN之间的路由。
第一步：配置实验环境首先，我们需要搭建一个包含两个交换机的实验环境。
使用两台交换机，分别为交换机A和交换机B。
将两台交换机连接起来，可以使用一根网线连接两台交换机的一个端口。
第二步：创建VLAN在交换机A上创建两个VLAN，分别为VLAN10和VLAN20。
在交换机B上同样创建两个VLAN，也为VLAN10和VLAN20。
在每个交换机上配置VLAN的名称和VLAN号码。
第三步：配置端口和VLAN间的关联在交换机 A 上，将连接交换机 B 的端口设置为 trunk 端口。
然后，在交换机 A 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。
同样，在交换机 B 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。
第四步：配置三层交换机在交换机A上，将其中一个接口设置为三层交换机的端口，并将此端口分配给VLAN10。
同样，在交换机B上也将一个接口设置为三层交换机的端口，并将此端口分配给VLAN20。
第五步：配置路由在交换机A上，配置路由，将VLAN10和VLAN20进行路由。
在交换机B上也需要进行同样的配置。
第六步：测试现在可以测试VLAN之间的路由是否成功。
连接两台主机至交换机A 的接口和交换机B的接口，确保每台主机都在不同的VLAN中。
在主机A上，配置IP地址为VLAN10子网的IP地址，如192.168.10.2、在主机B上，配置IP地址为VLAN20子网的IP地址，如192.168.20.2然后尝试从主机 A ping 主机 B，如果能够成功得到回应，则表示VLAN 之间的路由成功实现。
总结：在本实验中，我们使用两个交换机和一个三层交换机搭建了一个VLAN间路由的环境。
实验4利用三层交换机实现VLAN间路由
一、实验目标∙掌握交换机Tag VLAN 的配置；∙掌握三层交换机基本配置方法；∙掌握三层交换机VLAN路由的配置方法；∙通过三层交换机实现VLAN间相互通信；二、实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理，对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求，需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。
三、技术原理三层交换机具备网络层的功能，实现VLAN间相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
三层交换机利用直连路由可以实现不同VLAN之间的互相访问。
三层交换机给接口配置IP地址，采用SVI(交换虚拟接口)的方式实现VLAN间互连。
SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。
四、实验步骤实验拓扑1、在二层交换机上配置VLAN2、VLAN 3，分别将端口2、端口3划到VLAN2、VLAN 3；2、将二层交换机与三层交换机相连的端口Fa0/1定义为Tag VLAN模式；Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface fa0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#exitSwitch(config)#interface fa0/3Switch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#interface fa0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upSwitch(config-if)#3、在三层交换机上配置VLAN 2、VLAN 3，分别将端口2、端口3划到VLAN2、VLAN 3；Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface fa0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#exitSwitch(config)#interface fa0/3Switch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#4、设置三层交换机VLAN间通信，创建VLAN 2、VLAN 3的虚拟接口，并配置虚拟接口VLAN 2、VLAN 3的IP地址；Switch(config)#interface vlan 2 //创建 VLAN 2 的虚拟接口Switch(config-if)#%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to upSwitch(config-if)#ip address 192.168.1.1 255.255.255.0 //配置虚拟接口 VLAN 2 的IP地址Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface vlan 3 //创建 VLAN 2 的虚拟接口Switch(config-if)#%LINK-5-CHANGED: Interface Vlan3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan3, changed state to upSwitch(config-if)#ip address 192.168.2.1 255.255.255.0 //配置虚拟接口 VLAN 2 的IP地址Switch(config-if)#no shutdownSwitch(config-if)#endSwitch#5、查看三层交换机路由表Switch#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2,E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan2C 192.168.2.0/24 is directly connected, Vlan3Switch#6、将VLAN 2、VLAN 3下的主机默认网关分别设置为相应虚拟接口的IP地址；五、验证打开PC1 Command PromptPacket Tracer PC Command Line 1.0PC>ipconfigIP Address......................: 192.168.1.2Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.1.1PC>ping 192.168.1.3Pinging 192.168.1.3 with 32 bytes of data:Reply from 192.168.1.3: bytes=32 time=187ms TTL=128Reply from 192.168.1.3: bytes=32 time=93ms TTL=128Reply from 192.168.1.3: bytes=32 time=110ms TTL=128Reply from 192.168.1.3: bytes=32 time=93ms TTL=128Ping statistics for 192.168.1.3:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 93ms, Maximum = 187ms, Average = 120ms PC>ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Request timed out.Reply from 192.168.2.2: bytes=32 time=188ms TTL=127Reply from 192.168.2.2: bytes=32 time=112ms TTL=127Reply from 192.168.2.2: bytes=32 time=125ms TTL=127Ping statistics for 192.168.2.2:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds:Minimum = 112ms, Maximum = 188ms, Average = 141ms PC>ping 192.168.2.3Pinging 192.168.2.3 with 32 bytes of data:Request timed out.Reply from 192.168.2.3: bytes=32 time=125ms TTL=127Reply from 192.168.2.3: bytes=32 time=78ms TTL=127Reply from 192.168.2.3: bytes=32 time=64ms TTL=127Ping statistics for 192.168.2.3:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss),Approximate round trip times in milli-seconds:Minimum = 64ms, Maximum = 125ms, Average = 89ms实验步骤，（5）最后加一句Switch(config)#ip routing ！开启三层交换机路由功能就更完美了！(下面方法未验证)pc1和PC2不会通啊，求指导！三层交换机f0/1没有设置trunk，导致pc1 与pc2不通。
三层交换机如何实现VLAN间路由功能
三层交换机如何实现VLAN间路由功能交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。
三层交换机怎么设置VLAN间路由?三层交换机相当于交换机和路由器的结合，可以生鲜不同VLAN的PC之间进行通信，下面我们就来看看三层交换机设置vlan 路由的方法，需要的朋友可以参考下具体步骤1、首先打开思科模拟器软件，找出一台三层交换机和两台PC2、将三层交换机和两台PC用直通线连接起来3、在三层交换机上划分VLAN，命令是：Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#int f0/5Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 1Switch(config-if)#int f0/6Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 24、开启三层交换机的三层交换路由功能，命令是：ip routing5、给PC配置IP地址和网关，6、进入三层交换机里面配置VLAN，命令是：Switch(config)#int vlan 1Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.10.1 255.255.255.0Switch(config-if)#int vlan 2 Switch(config-if)#no shutSwitch(config-if)#ip add 172.16.20.1 255.255.255.07、利用ping命令对PC之间进行通信测试，可以ping通的结果相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。
三层交换机怎么实现VLAN间路由
三层交换机怎么实现VLAN间路由要想三层交换机实现VLAN间路由有两种实现方式，三层交换启用路由功能或直接使用路由器。
小编这里主要说明如何使用三层交换机实现vlan间的路由。
一、几个在学习过程中比较困惑的概念：1、本地vlan和普通vlan：本地vlan也称管理vlan每台交换机都有一个默认的vlan1，也就是交换机的本地vlan，交换机默认所有的端口都划分在vlan1内。
普通vlan是自己创建的vlan。
普通vlan下转发的帧在通过trunk口之前会被打一个标记(tag:如dot1q),然后在vlan间传输信息;本地vlan下的帧在进入trunk前是不打tag的在进入trunk口时会被打一个nativevlan的tag(即nvtag)，在出trunk时会去掉该tag。
我们可以用命令改变交换机的管理vlan。
2、交换机的虚拟接口SVI：我们可以为交换机的vlan创建一个虚拟接口，命令：#interfancevlanvlan-id。
我们可以为这个虚拟接口配置IP。
管理vlan的ip我们可以在远程登录交换机时使用。
对于二层交换机我们仅给交换机的管理vlan配置其SVI的IP地址，如果给普通vlan配置其IP地址没具体作用。
对于三层交换机我们给管理vlan配置其IP地址，用于远程登录使用;给普通vlan配置其SVI的IP地址作为不同vlan下主机的网关。
3、三层交换机的路由功能：想要使用三层交换机的路由功能，首先要启用三层交换机的路由功能，命令：#iprouting。
三层交换机的路由选择可以利用SVI让交换机选择路由;可以启用三层交换机物理接口的三层功能，然后为物理接口配置IP地址。
三层交换机的路由选择功能可以使用静态路由，也可以启动动态路由协议。
二、接下来我做一个具体的例子，网络拓扑如下：拓扑中有两个普通的VLAN，VLAN10和VLAN20，PC7和PC8属于VLAN10，PC5和PC6属于VLAN20。
实验十六 使用三层交换机的SVI实现VLAN间路由
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
第三步：在三层交换机上给VLAN配置IP地址。
!
interface FastEthernet 0/17
!
interface FastEthernet 0/18
!
interface FastEthernet 0/19
!
interface FastEthernet 0/20
!
interface FastEthernet 0/21
!
interface FastEthernet 0/22
Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.10.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface vlan 20
1.2组网图
1.3实验设备IP地址及要求
设备名
接口
IP地址
子网掩码
网关
PC1
网络接口
192.168.10.2
255.255.255.0
192.168.10.1
PC2
网络接口
192.168.20.2
255.255.255.0
192.168.20.1
L3-SW
VLAN 10
利用三层交换机实现vlan间路由实验报告
利用三层交换机实现vlan间路由实验报告实验目的：本实验旨在通过利用三层交换机实现vlan间路由，掌握vlan间路由的基本原理和配置方法。
实验设备：1. 三层交换机 x12. 计算机 x33. 网线 x4实验步骤：1. 首先，将三台计算机分别连接到三层交换机上，并将它们的IP地址设置为同一网段下的不同地址。
例如，计算机1的IP地址为192.168.1.10，计算机2的IP地址为192.168.1.20，计算机3的IP 地址为192.168.1.30。
2. 接下来，我们需要创建两个vlan。
假设我们要创建vlan10和vlan20。
3. 在三层交换机上进入全局配置模式，并输入以下命令：Switch(config)# vlan 10Switch(config-vlan)# name vlan10Switch(config-vlan)# exitSwitch(config)# vlan 20Switch(config-vlan)# name vlan20Switch(config-vlan)# exit这些命令将创建两个vlan，并为它们分配名称。
4. 然后，我们需要将端口划分到相应的vlan中。
假设我们将端口1-4划分给vlan10，端口5-8划分给vlan20。
在三层交换机上进入全局配置模式，并输入以下命令：Switch(config)# interface range fastEthernet 0/1 - 4Switch(config-if-range)# switchport mode accessSwitch(config-if-range)# switchport access vlan 10Switch(config-if-range)# exitSwitch(config)# interface range fastEthernet 0/5 - 8Switch(config-if-range)# switchport mode accessSwitch(config-if-range)# switchport access vlan 20这些命令将端口1-4划分给vlan10，端口5-8划分给vlan20。
三层交换实现VLAN间路由
利用三层交换机实现不同VLAN间通信1、实验目的（1）掌握跨交换机划分VLAN的配置（2）掌握在三层交换机上实现不同VLAN之间通信2、实验拓扑结构图，如图5.3.1所示。
图 5.3.1 实验拓扑结构图3、绘制如图5.2.1所示的模拟实验环境首先，打开Packet Tracer 5.0模拟软件，按照如图5.3.2及图5.3.3所示的操作进行。
图5.3.2 拖取实验设备然后，按照拓扑图链接实验设备，如图5.3.4所示。
最后，所有工作做完后就可以配置设备了，打开配置窗口方法如图5.3.5所示。
图5.3.5 配置窗口4、实训步骤步骤1：在交换机SwitchA上先创建VLAN 10，并将0/5端口划分到VLAN10中，再创建VLAN 20，并将0/15端口划分到VLAN20中，如图5.3.6所示。
图 5.3.6 Switch A 显示配置结果步骤2：把交换机SwitchA与交换机SwitchB相连的端口（假设为0/24端口）定义为Tag Vlan模式，命令如下所示。
SwitchA(config)#int fa0/24SwitchA(config-if)#switchport mode trunk步骤3：在交换机SwitchB上创建VLAN 10，并将0/5端口划分到VLAN10中，如图5.3.7所示。
图 5.3.7 Switch B 显示配置结果步骤4：把交换机SwitchB与交换机SwitchA相连的端口（假设为0/24端口）定义为Tag Vlan模式，命令如下所示。
SwitchB(config)#int fa0/24SwitchB(config-if)#switchport mode trunk步骤5：验证PC0与PC2能互相通信，但PC1与PC2不能互相通，验证测试窗口如图5.3.8所示。
验证结果如图5.3.9所示。
图5.3.8测试窗口图5.3.9 实验验证结果如图5.3.9所示，实验验证结果表明了，VLAN之间还没有连通。
实训名称：基于三层交换机的vlan之间路由
实训名称：基于三层交换机的vlan之间路由一、实训原理三层交换机有交换机的功能，同时又有路由器的的功能二、实训目的Vlan之间的通信三、实训步骤：拓扑图第一步：配左边的交换机第二步：配右边的交换机第三步：配核心交换机第四步：给PC机配置IP地址具体步骤：第一步：配左边的交换机EnConfVlan 2ExitInt f0/2switchport mode access switchport access vlan 2 int f0/3switchport mode access switchport access vlan 3 int f0/1switchport mode trunk 第二步：配右边的交换机EnConfVlan 4Vlan 5ExitInt f0/2switchport mode access switchport access vlan 4 int f0/3switchport mode access switchport access vlan 5 int f0/1switchport mode trunk 第三步：配核心交换机EnConfVlan 2Vlan 3Vlan 5ExitInt vlan 2Ip add 192.168.2.254 255.255.255.0Int vlan 3Ip add 192.168.3.254 255.255.255.0Int vlan 4Ip add 192.168.4.254 255.255.255.0Int vlan 5Ip add 192.168.5.254 255.255.255.0Exitint range f0/1-2switchport trunk encapsulation dot1q switchport mode trunkexitip routing第四步：给PC机配置IP地址四、实训结果从PC0 ping PC1。
Vlan间路由实验(三层交换机实现法)
今天我们来演示VLAN间路由的实验，配置方法有多种，我们首先来演示利用三层交换机实现V LAN间路由。
其实该实验还有另外一种实现方法：直接在交换机的物理接口配置IP而不用划分VLAN ，下面演示的是在交换机上划分VLAN的实现方法。
实验拓扑图：实验环境说明：1.分别启用路由器R1 、R2和交换机SW1；2.将路由器R1的Fa0/0端口的ip设为：192.168.1.2/24，关闭路由功能，用来模拟PC1，同时将默认网关设为：192.168.1.1；3.将路由器R2的Fa0/0端口的ip设为：192.168.0.2/24，关闭路由功能，用来模拟PC2，同时将默认网关设为：192.168.0.1；4.在交换机SW1上分别划分VLAN14、VLAN15两个VLAN，启用路由功能，用来充当三层交换机；5.将交换机SW1的Fa1/14端口的ip设为：192.168.0.1/24，并将该端口加入到VLAN14中；6.将交换机SW1的Fa1/15端口的ip设为：192.168.1.1/24，并将该端口加入到VLAN15中；实验结果要求：要求两台路由器可以相互ping通对方。
配置过程详解：交换机SW1的配置清单：1.开启交换机的路由功能，充当三层交换机使用SW1(config)#ip routingSW1(config)#exit2.在交换机SW1上划分VLAN：SW1#vlan dataSW1(vlan)#vlan 14SW1(vlan)#vlan 15SW1(vlan)#exit3.将交换机SW1的两个端口分别划入相应的VLAN：SW1(config)#int fa1/14SW1(config-if)#speed 100SW1(config-if)#duplex fullSW1(config-if)#switchport mod accSW1(config-if)#switchport acc vlan 14SW1(config-if)#exitSW1(config)#int fa1/15SW1(config-if)#speed 100SW1(config-if)#duplex fullSW1(config-if)#switchport mod accSW1(config-if)#switchport acc vlan 15SW1(config-if)#exit4.分别为每个VLAN设置ip：SW1(config)#int vlan 14SW1(config-if)#ip add 192.168.0.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#exitSW1(config)#int vlan 15SW1(config-if)#ip add 192.168.1.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#exit路由器R1的配置清单：R1(config)#no ip routing //关闭路由功能R1(config)#ip default-gateway 192.168.1.1 //配置默认网关R1(config)#int fa0/0 //进入端口模式R1(config-if)#speed 100 //设置速率R1(config-if)#duplex full //设为全双工模式R1(config-if)#ip add 192.168.1.2 255.255.255.0 //配置ip地址和子网掩码R1(config-if)#no shut //启动端口R1(config-if)#exit路由器R2 的配置清单：R2(config)#no ip routingR2(config)#ip default-gateway 192.168.0.1R2(config)#int fa0/0R2(config-if)#speed 100R2(config-if)#duplex fullR2(config-if)#ip add 192.168.0.2 255.255.255.0R2(config-if)#no shutR2(config-if)#exit验证实验结果：R1pingR2:R1r#ping 192.168.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.0.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/162/216 ms R2pingR1:R2#ping 192.168.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/137/188 ms OK ,到此VLAN间路由实验（三层交换机实现法）就圆满完成了。
利用三层交换机实现VLAN间通信
▪ 验证测试：查看s3550 路由接口的状态。
▪ SwitchA#show ip interface
查
看ip接口的状态
▪ 步骤7 将pc1和pc3的默认网关设置为 192.168.10.254，将pc2的默认网关设置为 192.168.20.254。
▪ 测试结果：不同vlan内的主机可以相互ping 通
在LAN内的通信，必须在数据帧头中指定通信目标的 MAC地址。而为了获取MAC地址，TCP/IP协议下使用 的是ARP。ARP解析MAC地址的方法，则是通过广播。 也就是说，如果广播报文无法到达，那么就无从解析 MAC地址，亦即无法直接通信。
计算机分属不同的VLAN，也就意味着分属不同的广 播域，自然收不到彼此的广播报文。因此，属于不同 VLAN的计算机之间无法直接互相通信。为了能够在 VLAN间通信，需要利用OSI参照模型中更高一层——网 络层的信息（IP地址）来进行路由。
▪ SwitchB#show interfaces fastethernet 0/24 switchport
▪ 步骤5 验证pc1跟pc3能相互通信，但pc2跟pc3不 能通信。
▪ 步骤6 设置三层交换机vlan间通信。
▪ SwitchA(config)#inerface vlan 10
创建虚拟接口vlan10
▪ 步骤4 把交换机SwitchA 与SwitchB相连端口（假 设为0/24）定义为tag vlan模式。
▪ SwitchB(config)#interface fastethernet 0/24
▪ SwitchB(config-if)#switchport mode trunk ▪ 将fastethernet0/24端口设为tag vlan模式 ▪ 验证测试：
通过三层交换机实现VLAN间路由
通过三层交换机实现VLAN 间路由【实验名称】通过三层交换机实现VLAN 间路由【实验目的】掌握如何通过三层交换机实现VLAN 间路由。
【背景描述】假设某企业有2个主要部门：销售部和技术部，其中销售部门的个人计算机系统分散连接在2台交换机上，他们之间需要相互进行通信，销售部和技术部也需要进行相互通讯，现要在交换机上做适当配置来实现这一目标。
【实现功能】使在同一VLAN 里的计算机系统能跨交换机进行相互通信，而在不同VLAN 里的计算机系统也能进行相互通信。
【实验拓扑】【实验设备】S2126G （1台）、S3550-24（1台）【实验步骤】第一步：在交换机SwitchA 上创建Vlan 10，并将0/5端口划分到Vlan 10中。
SwitchA # configure terminal ！进入全局配置模式。
SwitchA(config)# vlan 10 ！创建Vlan 10。
SwitchA(config-vlan)# name sales ！将Vlan 10命名为sales 。
SwitchA(config-vlan)#exitSwitchA(config)#interface fastethernet 0/5 ！进入接口配置模式。
SwitchA(config-if)#switchport access vlan 10 ！将0/5端口划分到Vlan 10。
验证测试：验证已创建了Vlan 10，并将0/5端口已划分到Vlan 10中。
SwitchA#show vlan id 10VLAN Name Status Ports---- -------------------------------- --------- -------------------------------10 sales active Fa0/5第二步：在交换机SwitchA 上创建Vlan 20，并将0/15端口划分到Vlan 20中。
数据通信与计算机网络实验：三层交换VLAN间路由
实验7 利用三层交换机实现VLAN间路由实验目标● 掌握三层交换机VLAN路由的配置方法；● 通过三层交换机实现VLAN 间相互通信；技术原理● 实现VLAN 相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
三层交换机利用直连路由可以实现不同VLAN 之间的相互访问，采用SVI（交换虚拟接口）的方式为VLAN 创建虚拟接口，并且配置IP地址实现VLAN 间互连。
注意：VLAN的IP 地址是该VLAN中所有PC的默认网关地址。
Tag VLAN遵循IEEE802.1Q协议的标准，在使用配置了Tag VLAN的端口进行数据传输时，需要在数据帧内添加4 个字节的8021.Q 标签信息，用于标示该数据帧属于哪个VLAN,便于对端交换机接收到数据帧后进行准确的过滤。
（encapsulation dot1q）实验步骤● 新建packet tracer拓扑图● （1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3 划分给VLAN2、VLAN3。
● （2）将二层交换机与三层交换机相连的端口fa 0/1 都定义为tag Vlan模式。
● （3）在三层交换机上配置VLAN2、VLAN3，创建VLAN2,VLAN3 的虚接口，并配置VLAN2、VLAN3的IP地址。
● （4）查看三层交换机路由表。
● （5）验证二层交换机VLAN2,VALN3 下的主机之间可以相互通信。
实验设备Switch_2960 1 台；Swithc_3560 1 台；PC 3 台；连线： PC-SWITCH/直连线；交换机级联/交叉线。
配置命令：一、S2960 Switc h>en PC2IP: 192.168.2.2Subnetmask: 255.255.255.0Gateway: 192.168.2.1PC3IP: 192.168.1.3Subnetmask: 255.255.255.0Gateway: 192.168.1.1PC1IP: 192.168.1.2 Subnetmask: 255.255.255.0 Gateway: 192.168.1.1Switch#conf tSwitch(config)# vlan 2Switch(config-vlan)# exitSwitch(config)# vlan 3Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)# int f0/3Switch(config-if)# switchport access vlan 3Switch(config-if)# int f0/1Switch(config-if)# switchport mode trunk //默认封装802.1qSwitch(config-if)# endSwitch#show vlanS2960: F0/1 ____ F0/1 : S3560 (此句不是命令，不需要，级联端口可以任意)S3560：Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitPc3-f0/2应该加入vlan 2(此句不是命令，不需要)Switch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config)#int f0/1 //级联口Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#int vlan 2Switch(config-if)# ip address 192.168.1.1 255.255.255.0 // 192.168.1.0/24 Switch(config-if)#no shutdownSwitch(config-if)#int vlan 3Switch(config-if)#ip address 192.168.2.1 255.255.255.0 //192.168.2.0/24Switch(config-if)#no shutdownSwitch(config-if)#ExitSwitch(config) # ip routing ；三层交换真实设备不需要，模拟器上必须加，启用路由Switch(config) #exitSwitch# show ip route 查看路由表C 192.168.1.0/24 is directly connected, Vlan2C 192.168.2.0/24 is directly connected, VLAN3Switch# show run (所有)1.划分vlan，减小广播域（不划分，1台中毒，广播风暴）2.安全性：网上邻居的共享不同vlan看不到：如下图，会增加哪些命令？如何对多个端口进行同样的配置：S(config)# int range f0/1-f0/10 对1-10共10个端口配置S(config)# int range f0/1,f0/10 对1,10这2个端口配置S(config)# int range f0/1-5,f0/20 对1-5,20这6个端口配置S(config)# int range f0/1- f0/5,f0/20 错误写法交换机的二层物理接口，不能配置ip地址；只有vlan 的虚拟接口可以配置ip地址；路由器使用的每一个物理接口都是三层接口，需要配不同网段的ip地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【实训3.4】用三层交换机实现VLAN间路由
一、实训目的
1．了解VLAN间路由的意义
2．掌握使用三层交换机实现vlan间路由的解决方法
3．模拟并解决小型企业或分公司的VLAN间路由问题
二、实训逻辑图
图3.4-1 实训逻辑图
三、实训内容及步骤
1．进入交换机（先不要按逻辑图连接交换机），查看是否已有Vlan配置
（1）查看Vlan配置（show vlan brief）
（2）查看Vtp状态（show vtp status）
（3）若Vtp模式不是Server，请将其改为Server（vtp mode server）
（4）删除默认Vlan以外的所有Vlan信息（no vlan vlan_id）
（5）查看所有端口是否都在Vlan 1下（show vlan brief）
（6）若有端口不是Vlan 1下，请将其加入到Vlan 1下
做完以上步骤后，再查看一次Vlan信息，检查是否所有端口已绑定在Vlan 1下，并且没有其他Vlan设置；若仍有端口没有处于Vlan 1下，或有其他Vlan信息，请重复以上项目，否则可能影响下面的实训数据。
2．创建Vlan并将端口绑定到Vlan
SW2950# vlan data
SW2950 (vlan)# vlan 2 name v2
SW2950 (vlan)# vlan 3 name v3
SW2950 (config) # int f0/3
SW2950 (config-if) # switchport mode access
SW2950 (config-if) # switchport access vlan 2
SW2950 (config) # int f0/4
SW2950 (config-if) # switchport mode access
SW2950 (config-if) # switchport access vlan 3
SW2950 (config-if) #end
SW2950#show vlan brief
VLAN Name Status Ports
1 default active Fa0/1, Fa0/2, Fa0/5, Fa0/6,
Fa0/7,Fa0/8, Fa0/9, Fa0/10,
Fa0/11,Fa0/12, Fa0/13, Fa0/14,
Fa0/15, Fa0/16, Fa0/17, Fa0/18,
Fa0/19, Fa0/20, Fa0/21, Fa0/22,
Fa0/23, Fa0/24, Gig1/1, Gig1/2
2 v2 active Fa0/3
3 v3 active Fa0/4
3．将F0/24端口设定为中继端口
SW2950 (config) # int f0/24
SW2950 (config-if) # switchport mode trunk
SW3550 (config) # int f0/24
SW3550 (config-if) # switchport trunk encapsulation dot1q
SW3550 (config-if) # switchport mode trunk
SW3550#show int trunk
Port Mode Encapsulation Status Native vlan
Fa0/24 on 802.1q trunking 1
Port Vlans allowed on trunk
Fa0/24 1-1005
Port Vlans allowed and active in management domain
Fa0/24 1,2,3
Port Vlans in spanning tree forwarding state and not pruned
Fa0/24 1,2,3
若两台交换机上的F0/24端口模式“mode”都为“on”，表明Trunk状态已正常工作。
4．在三层交换机上配置每个VLAN的管理地址
SW3550# conf t
SW3550(config)# int vlan 2 //配置VLAN 2管理地址
SW3550(config-if)# ip add 192.168.2.1 255.255.255.0
SW3550(config-if)# no shut
SW3550(config-if)# exit
SW3550(config)# int vlan 3 //配置VLAN 3管理地址
SW3550(config-if)# ip add 192.168.3.1 255.255.255.0
SW3550(config-if)# no shut
SW3550(config-if)# exit
SW3550#show ip int brief
Interface IP-Address OK? Method Status Protocol
Vlan1 unassigned YES unset administratively down down
Vlan2 192.168.2.1 YES manual up up
Vlan3 192.168.3.1 YES manual up up
若Vlan2、Vlan3的状态都为“up”，表示管理地址已经正确配置。
5．开启三层交换机上的路由功能
SW3550(config)# ip routing
SW3550# show ip route //显示路由表
此处省略
C 192.168.2.0/24 is directly connected, Vlan2
C 192.168.3.0/24 is directly connected, Vlan3
四、实训调试及结果
1．测试VLAN间的通信
按逻辑图将PC1和PC2分别接入SW2950的F0/3口和F0/4口。
将PC1和PC2的IP地址分别设在不同网段：
PC1的IP地址 192.168.2.2 ， PC1处于Vlan2，网关设为：192.168.2.1
PC2的IP地址 192.168.3.2 ， PC2处于Vlan3，网关设为：192.168.3.1
PC1能否ping通PC2?
2．请将测试结果截图并粘贴在下方：
若PC1能够ping通PC2，则表示VLAN间可以通信了。
五、实训思考
1．若将实训中的第3和第4步对调，先完成第4步，然后在交换机SW3550中使用“show ip int brief”命令，结果和实训中是否会有不同，为什么？
2．SW2950与SW3560之间的连接一定要是“trunk”模式吗？若是“access”模式能否实现不同VLAN间的路由，为什么？
3．三层交换机默认工作在第几层？接口如何进入三层状态？又如何将接口从三层状态变为二层状态？。
