地埋灯使用说明书
太阳能地埋灯使用说明书(有预埋件)
RS-313太阳能地埋灯使用说明书本灯具是一个太阳能光电高科技产品，它具有绿色环保、安全、美观等优点，广泛应用在道路交通、广场、花园小区等场所。
白天，当阳光照射到灯具表面时，灯具内太阳能电池产生电能并对储能元件进行充电。
夜间，灯具自动启动,点亮光源发光。
一. 技术参数:光伏电池：单晶硅电池板2.5V/80mA储能元件：Ni-MH HT 1200mAh (可充高温电池)/光源：超高亮度LED恒亮4颗（晶元芯片）发光颜色：红﹑绿﹑蓝﹑白﹑黄(可任一选择)发光方式：恒亮/闪烁，常用恒亮型。
工作时间：标准光强充电一天可工作24小时，充满电工作48小时以上工作温度：电池-25oC ~ +80oC灯具本体：抗UV高透光聚碳酸酯PC塑料，表面为满天星防滑花纹五金配件：不锈钢固定圈和喷油铸铝预埋件尺寸：灯面直径70mm, 灯体直径60mm, 高61mm包装尺寸:29*22*23CM, 36只/箱，净重:11KG, 毛重:13KG，单重0.3KG二. 产品结构示意图:三. 产品工作原理、特色、适用场所太阳能灯工作原理：太阳能灯是利用太阳能的光伏效应，把太阳能量转换成电能，在经由控制系统把电能储存在电池里，昏晚太阳光减弱时，控制系统会自动开启LED灯，达到景观照明作用。
◆太阳能灯优点及特色：●节能：利用太阳能光转换为电能，配合高光效LED光源，达到节能。
●环保：无污染、无辐射、无温室气体排放，达到节能减碳。
●安全：低电压，无触电、火灾等意外事故。
●方便：安装简便，不需架线、埋线挖地施工。
●投资少：一次性投资，长期受益◆适用场所：太阳能源于自然，凡是有日照的地方都可使用，特别适合于公园、风景区、文化广场、墙面装饰、登山步道、社区造景、别墅庭院、民宿园区等户外景观照明。
1.参考预埋件尺寸,在灯具安装处打孔,如图一(a)、图一(b).地质钻头图一(a) 图一(b)2.将预埋件放入孔内,再适量注入水泥浆或粘合胶并与安装处水平,见图二(a)、图二(b).图二(a) 图二(b)3. 待预埋件与安装处固定后, 将渗入到预埋件内的水泥浆或粘合胶清理干净，再将灯具本体放入预埋件内, 盖上不锈钢面盖并用不锈钢螺钉将其固定, 如图三(a)、图三(b)、图三(c),灯具安装完毕。
LED 地埋灯安装使用说明
灯引出线的黄绿线相连接（如果有黄绿线时）；连接牢固后，
再对接头处做绝缘、防水处理。如在雨量较大的区域，应采
用防水接线盒进行连接。连接完毕检查无误后，将地埋灯灯
体方入套筒内用螺丝固定，再依次将密封圈、钢化玻璃和压
板装上，用螺丝拧紧。待全部安装完毕后，接通电源，灯具
即可工作。
红+ DC27V
蓝-
交流供电地埋灯 Wiring circuit

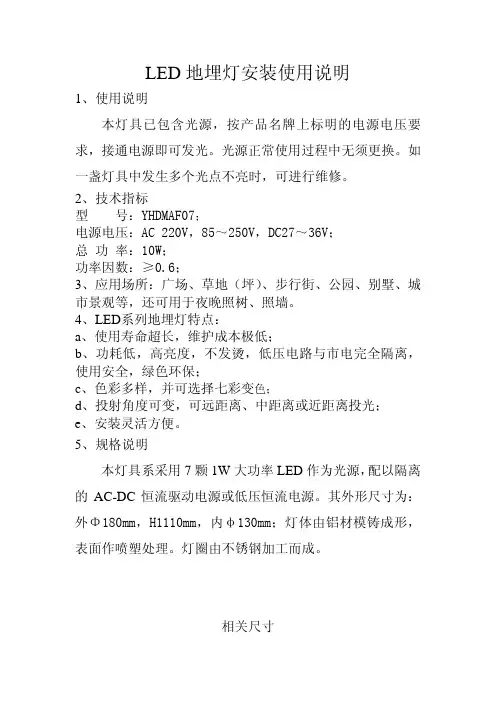

LED 地埋灯安装使用说明
1、使用说明
本灯具已包含光源，按产品名牌上标明的电源电压要
求，接通电源即可发光。光源正常使用过程中无须更换。如
一盏灯具中发生多个光点不亮时，可进行维修。 2、技术指标 型 号：YHDMAF07； 电源电压：AC 220V，85～250V，DC27～36V； 总 功 率：10W； 功率因数：≥0.6； 3、应用场所：广场、草地（坪）、步行街、公园、别墅、城 市景观等，还可用于夜晚照树、照墙。 4、LED系列地埋灯特点： a、使用寿命超长，维护成本极低； b、功耗低，高亮度，不发烫，低压电路与市电完全隔离， 使用安全，绿色环保； c、色彩多样，并可选择七彩变色； d、投射角度可变，可远距离、中距离或近距离投光； e、安装灵活方便。 5、规格说明
12
型号 Model
额定电压
Voltage （V）
YHDMAF07 AC220V
频率 Frequency
（Hz）
50
电参数表
总功率
Power （W）
功率因数 PF（λ）
10
0.6
LED 光通量* luminous flux
（lm）
≥280
温升 Δt（℃）
≤35
YHDMAF07 DC27V

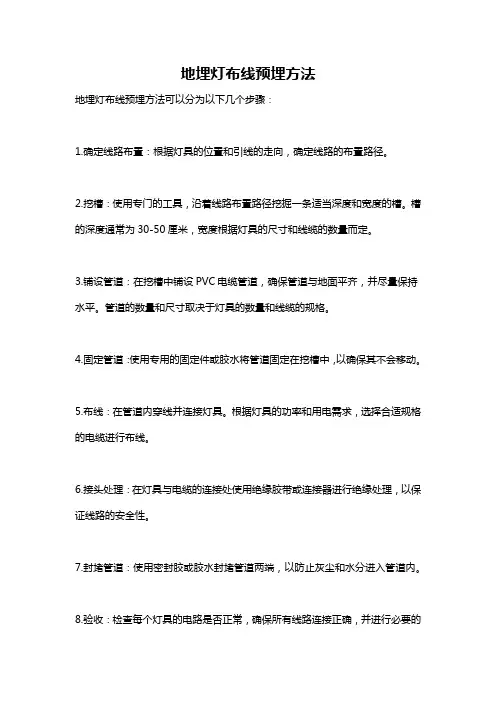

地埋灯布线预埋方法
地埋灯布线预埋方法
地埋灯布线预埋方法可以分为以下几个步骤：
1.确定线路布置：根据灯具的位置和引线的走向，确定线路的布置路径。
2.挖槽：使用专门的工具，沿着线路布置路径挖掘一条适当深度和宽度的槽。
槽的深度通常为30-50厘米，宽度根据灯具的尺寸和线缆的数量而定。
3.铺设管道：在挖槽中铺设PVC电缆管道，确保管道与地面平齐，并尽量保持水平。
管道的数量和尺寸取决于灯具的数量和线缆的规格。
4.固定管道：使用专用的固定件或胶水将管道固定在挖槽中，以确保其不会移动。
5.布线：在管道内穿线并连接灯具。
根据灯具的功率和用电需求，选择合适规格的电缆进行布线。
6.接头处理：在灯具与电缆的连接处使用绝缘胶带或连接器进行绝缘处理，以保证线路的安全性。
7.封堵管道：使用密封胶或胶水封堵管道两端，以防止灰尘和水分进入管道内。
8.验收：检查每个灯具的电路是否正常，确保所有线路连接正确，并进行必要的
测试。
以上就是地埋灯布线预埋方法的步骤，通过这些步骤可以有效地进行地埋灯的布置和预埋工作。
【最新文档】埋地灯安装指导书-推荐word版 (11页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==埋地灯安装指导书篇一：埋地灯、水下灯等专用灯具安装质量问题的探讨埋地灯、水下灯等专用灯具安装质量问题的探讨摘要本文以埋地灯、水下灯为例，指出了目前景观照明工程存在的质量通病；景观照明工程实质上是系统的户外电气安装工程，应对项目实施过程进行科学管理；从影响工程质量的因素上对工程质量问题进行探讨。
关键词埋地灯水下灯景观照明户外电气安装工程质量问题影响因素前言近年来，随着夜景工程的大力建设，景观照明这一新生事物在国内应运而生，引起了照明届人士的广泛关注。
各类景观照明灯具在夜景工程中的应用日益普遍，但随之产生的问题也日益突出，以埋地灯、水下灯具为主的产品应用问题尤其严重。
譬如某市政景观工程千百只埋地灯使用数月，渗水烧毁电器、光源等质量问题频繁发生；某音乐喷泉在节日晚会表演中因水下灯损坏较多，导致水景效果黯然失色；一些维护不到位的公园，有埋地灯的地方就有裸露的线头，仅存为数不多的几盏灯玻璃盖内表面也是雾蒙蒙的，甚至豆粒大的水珠清晰可见。
其实，上述质量问题是目前众多夜景工程建设的质量通病。
低寿命、高维修率等问题让物业管理部门应接不暇，让人感觉户外景观灯具，尤其是埋地灯、水下灯具的实用性仅存于办公室的宏伟蓝图上。
到底是设计不到位，施工不到位，监理不到位，抑或是什么原因，很多人都不得其解。
设计人员说，我的设计符合相关设计规范要求，应该是施工、管理不到位，或是产品质量问题。
施工人员振振有词地说，他是按图、按标准、按规范施工的，是产品质量问题。
监理人员是工程质量的监控主体，只要履行了监理职责，监理也会找出推卸责任的理由。
灯具制造厂商提供许多资料证明其产品是合格的。
业主苦笑着说，工程做成这样，你们都没责任，难道责任在我业主？笔者从事电气监理工作，在实践过程中深有体会，下面就埋地灯、水下灯等专用灯具安装质量问题提出浅见，不妥之处请同行给予指正。

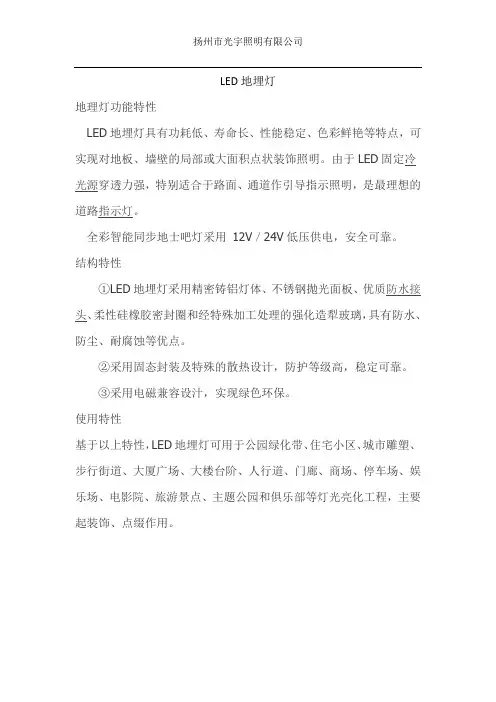

地埋灯 LED地埋灯
LED地埋灯地理灯功能特性LED地埋灯具有功耗低、寿命长、性能稳定、色彩鲜艳等特点，可实现对地板、墙壁的局部或大面积点状装饰照明。
由于LED固定冷光源穿透力强，特别适合于路面、通道作引导指示照明，是最理想的道路指示灯。
全彩智能同步地士吧灯采用12V／24V低压供电，安全可靠。
结构特性①LED地埋灯采用精密铸铝灯体、不锈钢抛光面板、优质防水接头、柔性硅橡胶密封圈和经特殊加工处理的强化造犁玻璃，具有防水、防尘、耐腐蚀等优点。
②采用固态封装及特殊的散热设计，防护等级高，稳定可靠。
③采用电磁兼容设汁，实现绿色环保。
使用特性基于以上特性，LED地埋灯可用于公园绿化带、住宅小区、城市雕塑、步行街道、大厦广场、大楼台阶、人行道、门廊、商场、停车场、娱乐场、电影院、旅游景点、主题公园和俱乐部等灯光亮化工程，主要起装饰、点缀作用。
LED地埋灯特点：它体积小，耗电量低，使用寿命长的特点，坚固耐用.功耗低，寿命长，安装方便，造型别致优雅、防漏电、防水；1、LED光源寿命长，没有意外几乎不需要换灯泡，一次施工，数年使用。
2、功耗低、无需因亮化、美化而付出高额电费。
3. 防水、防尘、耐压和耐腐蚀优点：1．电路设有过充电和过放电保护功能，令电池的使用寿命长久，使产品长期处于稳定和良好的工作状态。
2．采用高性能镍镉电池。
具有容量大、效率高、安全出口指示灯产品概述：全自动消防应急标志灯在交流电源正常工作时，自动实施对蓄电池的充电工作，当交流电源因故障而不能正常供电时，标志灯在〈1秒的时间内，转换成备用电源工作的应急状态，始终使标向、右向、和双面等。
3．灯具外壳、面板选用非燃烧材料制造，内部连线采用耐温大于125℃的阻燃导线。
4．光源采用高效节能的LED，具有高亮度、能耗低、照射面积大、寿命长等优点。
LED地埋灯用途：LED地埋灯广泛用于广场、户外公园、休闲场所等户外照明。
公园绿化、草坪、广场、庭院、花坛、步行街装饰，瀑布、喷泉水底照明等场所，为生活增添光彩安装须知LED地埋灯是将光源装置在地下的一种特殊的景观灯。
砾石里地埋灯固定方式
砾石里地埋灯固定方式
一、砾石里地埋灯的固定方式：
1、钢筋支撑：使用轴心锚杆作为支撑，安装完毕后，将外围的砾石填补完毕，缝缝补补，形成实心，确保灯具的稳定性。
2、胶粘物附着：选用一些高分子胶粘物，把灯具固定在混凝土上，安装完毕后，再用砾石将灯具被覆盖，表面和底部可以固定住灯具，以确保灯具不发生位移。
3、钢筋搭接：将灯具下部的金属架，搭接在钢筋上，再用钢筋将灯具与地表连接，形成一个强度较大的支撑点，确保灯具不发生位移。
4、混凝土浇筑：将混凝土放入模具内，安装灯具，用拌合机进行搅拌，然后把混凝土浇入模具内，混凝土凝固完毕，灯具就会稳定地固定在地面上。
以上是砾石里地埋灯的固定方式，不同的灯具可以选择不同的固定方式，以确保灯具的牢固性和安全性。
- 1 -。
(完整版)地埋灯安装方式
地埋灯的安装及注意1、在地埋灯安装前，必须先切断电源。
这是所有电器设备安装的第一步，是安全操作的基础。
2、在地埋灯安装前，应先整理灯具配套用的各种零部件。
LED埋地灯是被埋入地下的特殊景观LED灯具，一旦安装时少装了零部件想要重新补装是很麻烦的。
所以在安装前就应准备好。
3、在地埋灯安装前，应先接照预埋件的外形大小挖好一个孔，然后将预埋件用混凝土固定。
预埋件起到了隔绝LED地埋灯主体与土壤作用，能保证LED地埋灯的使用寿命。
另外，在LED地埋灯安装前，应自备一个IP67或IP68的接线装置，用于连接外部电源输入与灯体的电源线接。
而且LED地埋灯的电源线要求采用经VDE认证的防水电源线，以保证LED地埋灯的使用寿命。
一地埋灯主要结构及适用范围不锈钢面板，地埋灯体采用高纯度铝合金材料制成，表面静电喷塑处理，恒温固化，附着力强。
地埋灯具有防水、防尘、结构新颖、高效节能、使用寿命长等特点。
地埋灯适用于街道庭院草坪、人行道、庭院走廓等场所作照明装饰作用。
二主要结构参数电压功率IP等级LED颗数备注220~240V 50Hz3W IP673 LEDS CLASS Ⅰ三地埋灯安装要求1.安装前的准备工作1)先整理灯具配套用的各种零部件。
2)安装前必须先切断电源。
3)先接照预埋件(5)的外形大小挖好一个孔，然后将预埋件用混凝土固定。
4)自备一个IP67或IP68的接线装置，用于连接外部电源输入与灯体的电源线接。
5)电源线采用导线规格H05RN-F 3G1.0mm2的三芯护套线,要求经VDE认证的防水电源线。
（剥线时，裸导线头露出长不大于8mm。
）2.地埋灯安装过程（参照安装示意图）1)待基础凝固后，用自备的IP68的接线盒将外部电源与灯体电源线连接好。
2)用螺钉(3)将灯体组件(4)与预埋件(5)固定。
3)再用螺钉(1)将面板(2)紧固定在灯体组件上。
4)确定上述操作无误后，接通电源。
四使用注意事项1.地埋灯如有破损应及时更换，没有防护外罩的灯具不能使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DM1002地埋灯使用说明书
一灯具主要结构及适用范围
不锈钢面板，灯体采用高纯度铝合金材料制成，表面静电喷塑处理，恒温固化，附着力强。
本灯具具有防水、防尘、结构新颖、高效节能、使用寿命长等特点。
本灯具适用于街道庭院草坪、人行道、庭院走廓等场所作照明装饰作用。
二主要结构参数
三安装要求
1.安装前的准备工作
1)先整理灯具配套用的各种零部件。
2)安装前必须先切断电源。
3)先接照预埋件(5)的外形大小挖好一个孔，然后将预埋件用混凝
土固定。
4)自备一个IP67或IP68的接线装置，用于连接外部电源输入与
灯体的电源线接。
5)电源线采用导线规格H05RN-F 3G1.0mm2的三芯护套线,要求经
VDE认证的防水电源线。
（剥线时，裸导线头露出长不大于8mm。
）
2.安装过程（参照安装示意图）
1)待基础凝固后，用自备的IP68的接线盒将外部电源与灯体电
源线连接好。
2)用螺钉(3)将灯体组件(4)与预埋件(5)固定。
3)再用螺钉(1)将面板(2)紧固定在灯体组件上。
4)确定上述操作无误后，接通电源。
四使用注意事项
1.灯具如有破损应及时更换，没有防护外罩的灯具不能使用。
2.本产品应由专业人士安装调试。
安装示意图
1
1
2
3
4
5
3。
