水锤消除器计算
隔膜气囊式水锤消除器性能参数计算公式
隔膜气囊式水锤消除器性能参数计算公式一、隔膜气囊式水锤消除器结构图1、法兰2、外壳3、伸缩内胎4、有孔内管5、内六角螺钉二、隔膜气囊式水锤消除器性能参数计算公式（1）总容量：L 单位：升L=π×[（D-20）²- （DN+20）²]×（L1-100）÷（4×1000000）其中：π=3.14D：水锤消除器外壳管径单位：毫米DN：水锤消除器公称通径单位：毫米L1：水锤消除器总长度（减去两端连接法兰厚度）单位：毫米（2）水流脉冲值（大概值）：Ps 单位：Kgt/cm³Ps=γ×14其中：γ：流速γ=21.23×Q÷DN² 单位米/秒Q：流量单位升/minDN：水锤消除器公称通径单位：毫米（3）最大冲击压Pb与常压P的关系：Pb/P=（Ps+P）/P其中：Ps：水流脉冲值（大概值）单位：Kgt/cm³（4）水击现象所产生的容量计算：A=（4×1000×λ）÷Q（0.0164L1-t）η其中：λ：容许水击压力（Pm）与常压的比值λ=Pm/P=1.5Q：流量单位升/minL1：水锤消除器总长度（减去两端连接法兰厚度）单位：毫米t：水异类开闭时间 t=0.2秒η：正系数η=0.5以隔膜气囊式水锤消除器DN150为例：（1）总容量：L=3.14×[（D-20）²- （DN+20）²]×（L1-100）÷（4×1000000）=3.14×[（325-20）²- （150+20）²]×（640-100）÷（4×1000000）=27.183（升）其它的性能参数可根据所安装的管道的流量值进行计算，流量与流速成正比关系，流速愈大时则流量愈大。
水锤消除器,水锤消除器说明书
碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。
二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。
活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。
三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa1.6 1.762.4纯净水<=80℃50~70%2.5 2.753.75四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度b 总高度H 螺孔数量直径Z-d mm 英寸1.6MPaSD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25 SD9300 300 12 460 410 375 28 970 12-φ252.5MPaSD9015 15 1/2 95 65 45 14 220 4-φ14 SD9020 20 3/4 105 75 55 16 320 4-φ14SD9025 25 1 115 85 65 16 340 4-φ14SD9032 32 1 1/4 140 100 78 18 350 4-φ18SD9040 40 1 1/2 150 110 85 18 380 4-φ18SD9050 50 2 165 125 100 20 455 4-φ18SD9065 65 2 1/2 185 145 120 22 505 8-φ18SD9080 80 3 200 160 135 24 745 8-φ18SD9100 100 4 235 190 160 24 765 8-φ23SD9125 125 5 270 220 188 26 796 8-φ25SD9150 150 6 300 250 218 28 828 8-φ25SD9200 200 8 360 310 278 30 918 12-φ25SD9250 250 10 425 370 332 32 948 12-φ30SD9300 300 12 485 430 390 34 970 16-φ30注：1、法兰连接尺寸参照GB/T9113.1-2000标准。
水锤计算方法
第一节概述一、水电站的不稳定工况机组在稳定运行时，水轮机的出力与负荷相互平衡，这时机组转速不变，水电站有压引水系统(压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。
在实际运行过程中，电力系统的负荷有时会发生突然变化(如因事故突然丢弃负荷，或在较短的时间内启动机组或增加负荷)，破坏了水轮机与发电机负荷之间的平衡，机组转速就会发生变化。
此时水电站的自动调速器迅速调节导叶开度，改变水轮机的引用流量，使水轮机的出力与发电机负荷达到新的平衡，机组转速恢复到原来的额定转速。
由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。
其主要表现为：(1) 引起机组转速的较大变化由于发电机负荷的变化是瞬时发生的，而导叶的启闭需要一定时间，水轮机出力不能及时地发生相应变化，因而破坏了水轮机出力和发电机负荷之间的平衡，导致了机组转速的变化。
丢弃负荷时，水轮机在导叶关闭过程中产生的剩余能量将转化为机组转动部分的动能，从而使机组转速升高。
反之增加负荷时机组转速降低。
(2) 在有压引水管道中发生“水锤”现象当水轮机流量发生变化时，管道中的流量和流速也要发生急剧变化，由于水流惯性的影响，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，即产生水锤。
导叶关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。
反之导叶开启时，在压力管道和蜗壳内引起压力下降，而在尾水管中引起压力上升。
(3) 在无压引水系统(渠道、压力前池)中产生水位波动现象。
无压引水系统中产生的水位波动计算在第八章已介绍。
二、调节保证计算的任务水锤压力和机组转速变化的计算，一般称为调节保证计算。
调节保证计算的任务及目的是：(1) 计算有压引水系统的最大和最小内水压力。
最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一；最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。
建筑给水中的水锤防护技术
建筑给水中的水锤防护技术在给水系统中，水锤在小区给水泵房和二次加压泵站常有发生，给整个给水管网带来危害，轻则引起管道振动，水压波动，流量迅间波动较大，影响正常使用，产生水锤噪音，传播到整个管道系统，配件松动，重则爆管漏水，造成供水中断事故，还有带来损坏设备，伤及操作人员等次生灾害。
特别是在高层建筑中，由于管网压力较高，危害更大。
因而水锤的防护是整个给水管网正常运行的关键因素，也越来越被人们所重视。
水锤是由于水泵启动、停止和阀门等的突然关闭，使水管中流速突然变化，导致压力下降或升高所引起的水力撞击。
当压力降低到管中水的气化压力时，就会引起水柱分离(断流)现象，出现断流空腔，并在空腔弥合时产生强烈的撞击升压，这就是断流弥合水锤，它所形成的高压约为常压的4～6倍，并且传递很快。
事实已证明，这种正负压均具有破坏性的水锤，对水泵和整个管网系统具有很大的破坏性，并且产生很大的水流噪声。
根据阀门等关闭／开启时间Ts与水锤波相长t的差异，水锤表现为直接水锤和间接水锤两种形式：当Ts〈T时，在阀门关闭过程中，反射回来的负水锤波未到达阀门时，阀门已关闭。
关阀水锤所产生的总压强增高值无负水锤波的干扰作用，这种水锤称为直接水锤，当Ts〉T时，在阀门关闭过程中，反射回来的负水锤波到达阀门时，阀门常未完全关闭，负水锤波导致压强增值受到了干扰(即降低)，水锤峰值被削减，这种水锤称为间接水锤。
在同一条件下，直接水锤比间接水锤的危害性要大得多，危害最大的是断流弥合水锤。
1、水锤的增压值的理论计算给水系统关闭水锤压力峰值P为给水管网工作压力P1和关闭水锤压力增值的迭加值即：P＝P1＋Δp(1)1.1直接水锤压力增值按儒可夫斯基公式可以计算供水系统中发生关阀直接水锤时的压力增值Δp为：ΔP＝［γC(V0-V)］／(1000g)(2)式中：ΔP-关闭直接水锤的压力增加值，KPa；V0-水锤产生前管道中的平均流速，m／s；V-水锤产生后管道中的平均流速，m／s；γ-水的重度，取9.8KN／立方米；g-重力加速度，m／s2；C-水锤波的波速，m／s；C＝C0／［(1＋K／E)★(D／δ)］？(3)式中：C0-为在密度为ρ，弹性模量为K时的无边界液体介质中声音的传递速度，C0＝K ／ρ，对于水C0＝1425m／s；K-水的弹性模量，取2.04x105N／平方厘米；E-管壁材料的弹性模量，N／平方厘米；钢管时，E＝2.04x107N／平方米；D-供水管的直径，m m；δ-供水管的管壁厚度，m m；从式(2)中可以看出，当管道材料及所输送的介质确定以后，直接水锤的压力增值ΔP主要随着流速V0的增大而增大。
水锤计算方法

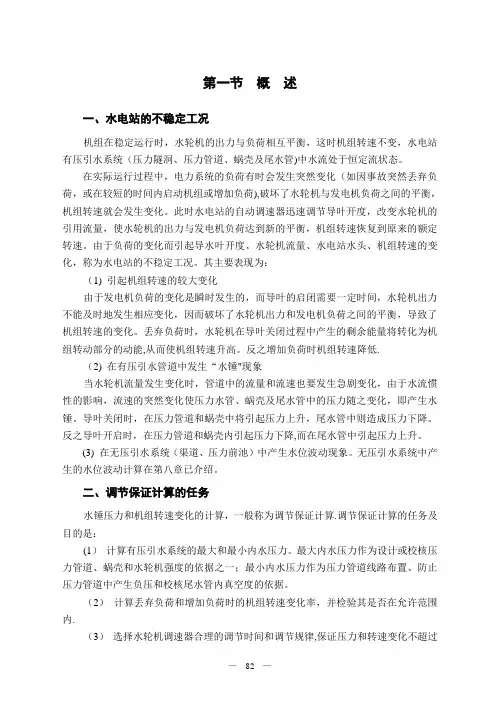

第一节概述一、水电站的不稳定工况机组在稳定运行时，水轮机的出力与负荷相互平衡，这时机组转速不变，水电站有压引水系统（压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。
在实际运行过程中，电力系统的负荷有时会发生突然变化（如因事故突然丢弃负荷，或在较短的时间内启动机组或增加负荷),破坏了水轮机与发电机负荷之间的平衡，机组转速就会发生变化。
此时水电站的自动调速器迅速调节导叶开度，改变水轮机的引用流量，使水轮机的出力与发电机负荷达到新的平衡，机组转速恢复到原来的额定转速。
由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。
其主要表现为：（1) 引起机组转速的较大变化由于发电机负荷的变化是瞬时发生的，而导叶的启闭需要一定时间，水轮机出力不能及时地发生相应变化，因而破坏了水轮机出力和发电机负荷之间的平衡，导致了机组转速的变化。
丢弃负荷时，水轮机在导叶关闭过程中产生的剩余能量将转化为机组转动部分的动能,从而使机组转速升高。
反之增加负荷时机组转速降低.（2) 在有压引水管道中发生“水锤"现象当水轮机流量发生变化时，管道中的流量和流速也要发生急剧变化，由于水流惯性的影响，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，即产生水锤。
导叶关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。
反之导叶开启时，在压力管道和蜗壳内引起压力下降,而在尾水管中引起压力上升。
(3) 在无压引水系统（渠道、压力前池）中产生水位波动现象。
无压引水系统中产生的水位波动计算在第八章已介绍。
二、调节保证计算的任务水锤压力和机组转速变化的计算，一般称为调节保证计算.调节保证计算的任务及目的是：(1）计算有压引水系统的最大和最小内水压力。
最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一；最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。

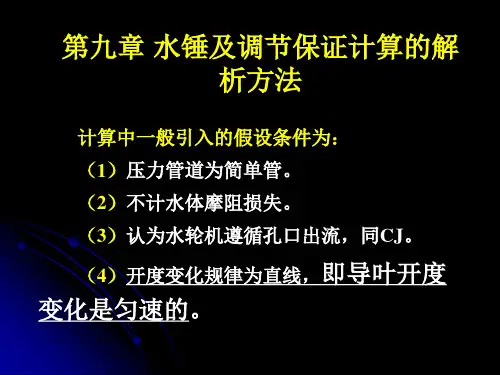

第九章 水锤及调节保证计算的解析方法
(2)有效关闭时间 s：为简化计算，常取阀门的 有效关闭时间T 为简化计算， 有效关闭时间 关闭过程的直线段加以适当延长，即得到T 关闭过程的直线段加以适当延长，即得到 s。 Ts/Tz一般为 一般为0.6-0.95，缺乏资料时可取 。 ，缺乏资料时可取0.7。 Ts可用函数 i =f(t)表示。在直线规律关闭的情 可用函数τ 表示。 表示 况下，一个相t 况下，一个相 r=2L/a的开度变化为: 的开度变化为
aV0 管道特 ρ= 2gH 0 性系数
H0、V0为初始恒定流时水头 和流速； 为水锤波速 为水锤波速ห้องสมุดไป่ตู้ 和流速；a为水锤波速。 管道中相 对流速
∆H H − H 0 水锤压力 v = V ξt = = V0 H0 H0 相对值
(二)水锤压力计算公式 二 水锤压力计算公式 1、水轮机喷嘴孔口的相对开度，即阀门的相 、水轮机喷嘴孔口的相对开度， 对开度τ 对开度 i ：
9.2简单管的水锤计算 9.2简单管的水锤计算
一、计算水锤压力的一般公式 水锤压力产生于阀门处， 水锤压力产生于阀门处，从上游反射回来的降 压波也是最后才达到阀门，因此最大水锤压力 压波也是最后才达到阀门，
总是发生在紧邻阀门的断面上。 总是发生在紧邻阀门的断面上。
(一)水锤连锁方程的相对值表达式 一 水锤连锁方程的相对值表达式 用相对值表示： 相对值表示： 表示 逆向波时 (9-5)： A ： B A B ξ t − ξ t + ∆t = 2 ρ (vt − vt + ∆t ) (向水库方向 向水库方向) 向水库方向 顺向波时 (9-6)： B ： A B A ξ t − ξ t + ∆t = −2 ρ (vt − vt + ∆t ) (向阀门方向 向阀门方向) 向阀门方向
停泵水锤的基本理论及计算方法
停泵水锤的基本理论及计算方法一、停泵水锤的基本理论在压力管流中因流速剧烈变化引起水分子动量转换，从而在管路中产生一系列急骤的压力交替变化的水力撞击现象，称为水锤现象。
它是流体的一种非稳定流动，在液体运动中所有空间点处的一切运动要素不仅随空间位置而改变，而且随时间而改变。
水锤可从多个方面进行分类，根据不同的划分方法分为以下四种：(1)直接水锤和间接水锤；(2)起泵水锤、停泵水锤和关阀水锤；(3)刚性水锤和弹性水锤；(4)无水柱分离产生的水锤和水柱分离产生的水锤。
停泵水锤是指水泵机组因突然断电或其他原因而造成开阀突然停车时，在水泵及管路系统中，因流速突然变化而引起一系列急骤的压力夺替升降的水力冲击现象。
停泵水锤发生的主要特点是：突然停泵后，水泵由稳态进入水力过渡过程，主动力矩的消失使水泵机组失去了正常运转时的力矩平衡状态，在惯性的作用下继续保持正转，但转速降低。
广一水泵机组突然降低的转速导致压力降低和流量减少，所以压力降低先在泵站处产生。
此降压波由泵站及管路首端向管路末端的高位水池传播，并在高位水池处产生升压波，此升压波由高位水池向泵站及管路首端传播。
压力管路中的水，在停泵后的最初瞬间，主要依靠惯性作用，向高位水池以逐渐减慢的速度继续流动，在重力和阻力的作用下，使其流速降低至零，但这样的状态是不稳定的；管路系统中的水因重力水头的作用又开始向水泵站倒流，且速度逐渐增大，以后的技术特点，由水泵压出口处不同的边界条件来决定。
水柱分离产生的水锤现象，是指在管路系统中出现了大空腔，当大空腔溃灭，即两股水柱重新弥合时，大空腔内的水蒸气会迅速凝结，两股水柱互相猛烈碰撞，造成升压很高的断流弥合水锤现象。
关于水柱分离产生的原因，有两种论点，分别为：“拉断说”和“汽化说”。
“拉断说”认为：当水锤波在管路系统中传播时，水体质点呈现出周期性的疏密变化，水体质点群时而受压，时而受拉，由于水体的承拉能力非常差，当承受不住拉力时，连续水柱就会断裂，并彼此分离开，产生一些大空腔，破坏了水流的连续性，造成水柱分离。
水锤泵计算公式范文
水锤泵计算公式范文水锤泵计算公式是指在液体在管道中流动时，由于流体的惯性作用或者阀门的突然关闭等原因，导致管道中产生压力脉动，进而引起管道或设备的震动和损坏。
水锤泵计算公式可以帮助工程师们根据实际情况来预测和计算水锤泵的参数，从而采取相应的措施来减少或消除水锤泵的产生。
在计算水锤泵时，需要考虑以下几个因素：1.管道的几何参数，包括管道的直径、长度、角度、弯头、分叉等。
2.流体的物理参数，包括流体的密度、黏度、速度等。
3.阀门的开关速度和特性。
4.泵的参数，包括泵的功率、流量、压力等。
根据这些因素，可以使用以下几个公式来计算水锤泵：1.周期时间公式：T=L/V其中，T为周期时间，L为管道长度，V为流体的波速。
2.特征速度公式：c=√(gH)其中，c为特征速度，g为重力加速度，H为管道中的水头。
3.特征长度公式：L'=cT其中，L'为特征长度，c为特征速度，T为周期时间。
4.初始压力计算公式：ΔP=ρVΔV其中，ΔP为初始压力，ρ为流体的密度，V为流体的速度，ΔV为流体速度的改变量。
5.水击压力公式：P=ρgH+ρVΔV其中，P为水击压力，ρ为流体的密度，g为重力加速度，H为管道中的水头，V为流体的速度，ΔV为流体速度的改变量。
以上公式是水锤泵计算中常用的公式，可以根据实际情况选择合适的公式来进行计算。
对于特殊情况，可能需要引入其他相关的参数和公式来进行更为准确的计算。
为了减少水锤泵的发生，可以采取一些措施，如增加缓冲装置、降低流速、改善管道设计等。
水锤泵的计算公式为工程师们提供了一个量化和预测水锤泵的方法，可以帮助他们更好地设计和维护管道系统，保证系统的运行安全和稳定性。
停泵水锤的计算原理
停泵水锤的计算原理停泵水锤的计算原理水泵是用于将水或其他液体从低处输送到高处，或从远处输送到近处的机械设备。
水泵系统由许多不同的部件组成，其中一个重要的部分就是阀门。
阀门的作用是控制水流的流量和方向。
在某些情况下，当阀门突然关闭时，会产生一种称为“水锤”的现象。
水锤是由于突然停止水流而导致的一种瞬间峰值压力。
当水的流动速度被迅速减缓时，水流中的动能会被转化为静能，导致水压突然增加，形成了水锤效应。
这种过度压力可以使管道破裂，阀门关闭，压力表爆炸等，因此需要采取措施来减少或消除水锤。
为了避免水锤，我们需要计算水锤的产生和消除所需的时间，并采取相应的措施。
通过计算，我们可以确定水锤的大小和持续时间，进而采取防止水锤的措施。
水锤计算原理：1. 计算水锤压力：水锤压力的计算是防止水锤的主要措施。
水锤的压力取决于如下因素：- 关闭阀门的速度- 管道长度和直径- 管道内水的流速- 阀门的尺寸和类型- 水的密度和粘度2. 计算水锤时间水锤的时间取决于以下因素：- 关闭阀门的速度- 管道长度和直径- 管道内水的流速- 阀门的尺寸和类型3. 计算水锤产生的力水锤产生的力可以用以下公式计算：F = ΔP × A其中，F是水锤产生的力；ΔP是水锤产生的压力；A是阀门的内径。
4. 采取措施为了避免水锤，可以采取以下措施：- 安装减压阀：通过降低压力来减少水锤效应。
- 安装吸声器：吸收水锤的能量，减少其压力。
- 增加开关阀门速度：减少水锤的产生时间。
- 使用防水锤措施：使用相应的水平面处理装置防止水流势能产生水锤效应。
- 更换阀门类型：更换可控制水流速度的阀门来降低水锤效应。
总结：水锤是由于阀门关闭后产生的瞬间压力峰值，当水流中的动能被迅速转化为静能时产生。
为了减少或消除水锤，需要计算水锤的大小和持续时间，并采取相应的措施。
采取措施的方法包括安装减压阀，安装吸声器，增加开关阀门速度，使用防水锤措施和更换阀门类型等。
水锤计算的解析法
第三节水锤计算的解析法(总13页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第三节水锤计算的解析法一、直接水锤和间接水锤（一）直接水锤若水轮机开度的调节时间≤ 2L/c，则在水库反射波到达水管末端之前开度变化已经结束，水管末端只受因开度变化直接引起的水锤波的影响，这种现象习惯上称为直接水锤。
由于水管末端未受水库反射波的影响，故基本方程式(14-5)和式(14-6)中的函数f(t-x/c)，用以上二式消去F(t+x/c)的直接水锤公式从式（14-13）可以看出，当开度关闭时，管内流速减小，括号内为负值，△H为正，发生正水锤，反之，当开启时，△H为负，发生负水锤。
直接水锤的压强界与流速变(V -Vo )和水管特性（反映在波速c 中）有关，而与开度的变化速度、变化规律和水管长度无关。
若管道中的初始流速Vo=5m/s,波速c=1000m/s,在丢弃全负荷时若发生直接水锤，△H将达510m，因此在水电站中直接水锤是应当绝对避免的。
（二）间接水锤若水轮机开度的调节时间>2L/c,则在开度变化终了之前水管进口的反射波已经到达水管末端，此反射波在水管末端将发生再反射，因此水管末端的水锤压强是由向上游传播的水锤波F和反回水管本端的水锤波f叠加的结果，这种水锤现象习惯上称为间接水锤。
显然，间接水锤的计算要比直接水锤复杂得多。
间接水锤是水电站中经常发生的水锤现象，也是我们要研究的主要对象。
二、水锤的连锁方程利用基本方程求解水锤问题，必须利用已知的初始条件和边界条件。
初始条件是水轮机开度未发生变化时的情况，此时管道中为恒定流，压强和流速都是已知的。
对于图14-1的简单管，边界条件是利用A、B两点。
B点的压强为常数，令ζ=△H/Ho，则=0,水锤波在B点发生异号等值反射。
A点的边界条件较为复杂，决定于节流机构的出流规律。
从《水力学》中我们知道水斗式水轮机喷嘴的边界条件可表达为式中v-管道中的相对流速，V=V/Vmax., V为管道中任意时刻的流速，Vmax为最大流速；τ-喷嘴的相对开度，, w为喷嘴任意时刻的过水面积，为最大面积；ζ-水锤相对压强，ζ=（H-Ho）/Ho，H为管末任意时刻的压力水头，Ho为初始水头。
水锤消除器,水锤消除器说明书
碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。
二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。
活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。
三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa1.6 1.762.4纯净水<=80℃50~70%2.5 2.753.75四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径 D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度 b 总高度H 螺孔数量直径Z-d mm 英寸1.6MPaSD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25。
某取水工程水锤计算及水锤防护建议
某取水工程水锤计算及水锤防护建议随着科技的不断进步，人们对于水资源的利用也变得越来越重视。
因此，各种规模的水利工程便应运而生。
在这些水利工程中，取水工程是其中非常重要的一种。
然而，在取水工程的建设与使用过程中，水锤问题一直是一个非常大的难题。
本文将对某取水工程水锤计算及水锤防护建议进行详细阐述，以期为取水工程的安全建设提供有益的参考。
一、水锤的定义与危害首先，我们需要明确水锤的定义及其产生的危害。
水锤，也称为“水击”，是指因管道中流体的突然停止或改变其流动方向造成的瞬间压力变化。
这种压力变化就如同一个锤头一般，发出的声音能够听到。
水锤的产生会带来许多危害，如管道破裂、管道脱节、水泵振动、机组震荡、电机损坏等等，甚至可能给工程人员和靠近水利工程的居民带来生命安全的危险。
二、某取水工程的实际情况某取水工程位于一条小河中，将河水引入制水厂进行处理。
取水工程由进水口、隧洞、卸水井、水轮机、出水隧洞等构成。
进水口的入口管径为2m，长150m，隧洞为30°，全长5500m，直径1.8m，进口直径1.4m，卸水井出口为1m的水轮机，水轮机出口是1.2m的直径，出口立管长5m，卸水出口到河流300m。
在此情况下，需要对水锤进行计算及预防。
三、水锤计算1.计算水锤产生通过分析，我们可以得到水锤产生的原因是管道中流体的突然停止或改变其流动方向。
水锤在水利工程中起到的作用是非常负面的，所以我们必须对水锤做出计算及防止。
2.选用合适的软件计算对于某取水工程的情况，我们可以使用工程软件PIPE2015来进行水锤的计算。
首先，我们需要建立相应的数学模型，之后输入对应的参数即可进行计算。
PIPE2015的数学模型是根据能量原理和连续介质力学定律来实现的，数据输入也非常简单，只需要输入相应的参数即可，如管道长度、管道直径、流速、管壁材质等。
通过计算，可以得到水锤的最大压力，大大减少了水锤对水利工程造成的危害。
四、水锤防护目前，水利工程建设中针对水锤问题已经有了比较成熟的防护措施。
停泵水锤的计算方法详解
停泵水锤的计算方法详解停泵水锤计算及其防护措施停泵水锤是水锤现象中的一种，是指水泵机组因突然断电或其他原因而造成的开阀状态下突然停车时，在水泵及管路系统中，因流速突然变化而引起的一系列急剧的压力交替升降的水力冲击现象。
一般情况下停泵水锤最为严重，其对泵房和管路的安全有极大的威胁，国内有几座水泵房曾发生停泵水锤而导致泵房淹没或管路破裂的重大事故。
停泵水锤值的大小与泵房中水泵和输水管路的具体情况有关。
在泵房和输水管路设计时应考虑可能发生的水锤情况，并采取相应的防范措施避免水锤的发生，或将水锤的影响控制在允许范围内。
我院在综合国内外关于水锤的最新科研成果并结合多年工程实践的经验，以特征线法为基础开发了水锤计算程序。
这一程序可较好地模拟各种工况条件下水泵及输水管路系统的水锤状况，为高扬程长距离输水工程提供设计依据。
1 停泵水锤的计算原理停泵水锤的计算有多种方法:图解法、数解法和电算法。
其基本原理是按照弹性水柱理论，建立水锤过程的运动方程和连续方程，这两个方程是双曲线族偏微分方程。
运动方程式为：连续方程式为：式中H ——管中某点的水头V——管内流速a——水锤波传播速度x——管路中某点坐标g——重力加速度t——时间f——管路摩阻系数D——管径通过简化求解得到水锤分析计算的最重要的基础方程：H-H0＝F(t-x/a)+F(t+x/a) (3)V-V0＝g/a×F(t-x/a)-g/a×F(t+x/a) (4)式中F(t-x/a)——直接波F(t+x/a)——反射波在波动学中，直接波和反射波的传播在坐标轴(H，V)中的表现形式为射线，即特征线。
它表示管路中某两点处在水锤过程中各自相应时刻的水头H与流速V之间的相互关系。
为了方便计算机的计算，将上述方程组变换为水头平衡方程和转速改变方程，即成事故停泵时水泵的两个边界条件方程式：F1＝PM-BQv+H n(β2+v2)(A0+A1x)-ΔH0v2/(τ2)＝0 (5)F2＝(β2+v2)(B0+B1x)+m0-C3(β0-β)＝0 (6)式中β——N/N n(实际转速/额定转速)v——Q/Q n(实际流量/额定流量)通过上述两式的联立，采用牛顿—莱福生迭代公式，可以解出v和β的近似数值。
停泵水锤的计算方法
停泵水锤计算及其防护措施停泵水锤是水锤现象中的一种，是指水泵机组因突然断电或其他原因而造成的开阀状态下突然停车时，在水泵及管路系统中，因流速突然变化而引起的一系列急剧的压力交替升降的水力冲击现象。
一般情况下停泵水锤最为严重，其对泵房和管路的安全有极大的威胁，国内有几座水泵房曾发生停泵水锤而导致泵房淹没或管路破裂的重大事故。
停泵水锤值的大小与泵房中水泵和输水管路的具体情况有关。
在泵房和输水管路设计时应考虑可能发生的水锤情况，并采取相应的防范措施避免水锤的发生，或将水锤的影响控制在允许范围内。
我院在综合国内外关于水锤的最新科研成果并结合多年工程实践的经验，以特征线法为基础开发了水锤计算程序。
这一程序可较好地模拟各种工况条件下水泵及输水管路系统的水锤状况，为高扬程长距离输水工程提供设计依据。
1 停泵水锤的计算原理停泵水锤的计算有多种方法:图解法、数解法和电算法。
其基本原理是按照弹性水柱理论，建立水锤过程的运动方程和连续方程，这两个方程是双曲线族偏微分方程。
运动方程式为：连续方程式为：式中H ——管中某点的水头V——管内流速a——水锤波传播速度x——管路中某点坐标g——重力加速度t——时间f——管路摩阻系数D——管径通过简化求解得到水锤分析计算的最重要的基础方程：H-H0＝F(t-x/a)+F(t+x/a) (3)V-V0＝g/a×F(t-x/a)-g/a×F(t+x/a) (4)式中F(t-x/a)——直接波F(t+x/a)——反射波在波动学中，直接波和反射波的传播在坐标轴(H，V)中的表现形式为射线，即特征线。
它表示管路中某两点处在水锤过程中各自相应时刻的水头H与流速V之间的相互关系。
为了方便计算机的计算，将上述方程组变换为水头平衡方程和转速改变方程，即成事故停泵时水泵的两个边界条件方程式：F1＝PM-BQv+H n(β2+v2)(A0+A1x)-ΔH0v2/(τ2)＝0 (5)F2＝(β2+v2)(B0+B1x)+m0-C3(β0-β)＝0 (6)式中β——N/N n(实际转速/额定转速)v——Q/Q n(实际流量/额定流量)通过上述两式的联立，采用牛顿—莱福生迭代公式，可以解出v和β的近似数值。
水锤消除器说明书
一、产品特点HS9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。
二、工作原理HS9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。
活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。
三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa1.6 1.762.4 纯净水<=80℃50~70%四、结构示意图五、HS9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径D螺栓孔中心圆直径D1连接凸出部分直径D2法兰厚度b总高度H螺孔数量直径Z-dmm 英寸HS9300 300 12 485 430 390 34 970 16-φ30注：1、法兰连接尺寸参照GB/T9113.1-2000标准。
2、由于压力表尺寸的变动影响总高度的变动时恕不通知六、安装与维护及注意事项DN50~300为法兰连接，用标准三通外接。
1、HS900~16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器，安装示意图如下二例：２、注意事项1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。
2、安装前请确认，水锤消除器气室压力不得高于管道压力3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。
4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。
5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。
水锤消除器说明书
一、产品特点HS9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。
二、工作原理HS9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时, 水击波作用于活塞上，活塞将往容气腔方向运动。
活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。
三、主要技术参数试验压力公称压力MPa 密封试压强度试压适合介质适宜温度容气腔压力（占管道压力百分数）MPa MPa纯净水<=80 C 50〜70%四、结构示意图R压力蛊；：i.由环；乩注吒栓总就；H六勵養盛性;乩廊密封團：7,竞体；九希头操拴； 4 上活畫斟1K下活塞盘五、HS9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸公称通径型号DNmm英寸法兰直径螺栓孔中心圆直径连接凸岀部分直径D2法兰厚度b总高度H螺孔数量直径Z-dD D1HS930CB00124854303903497016- ©30注：1、法兰连接尺寸参照GB标准。
2、由于压力表尺寸的变动影响总高度的变动时恕不通知六、安装与维护及注意事项DN50〜300为法兰连接，用标准三通外接。
1、HS900〜16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器, 安装示意图如下二例：2、注意事项1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。
2、安装前请确认，水锤消除器气室压力不得高于管道压力3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。
4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。
