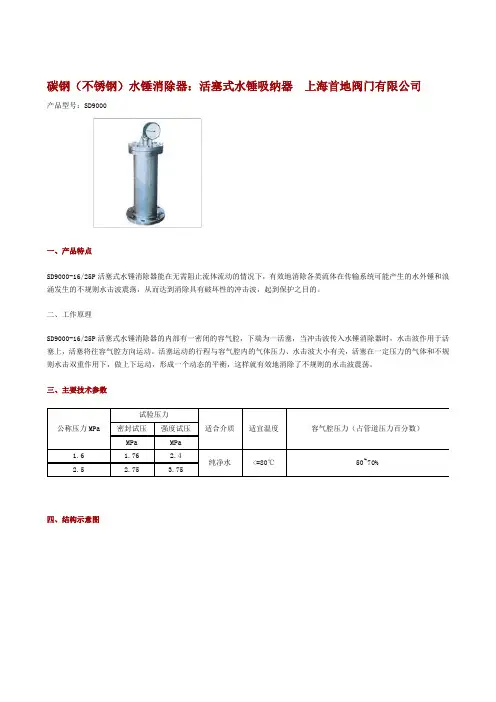

水锤消除器说明书

水锤消除器,水锤消除器说明书

碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸注：1、法兰连接尺寸参照GB/T9113.1-2000标准。

2、由于压力表尺寸的变动影响总高度的变动时恕不通知六、安装与维护及注意事项DN15~50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。

DN50~300为法兰连接，用标准三通外接。

1、SD900~16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器，安装示意图如下二例：２、注意事项1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。

2、安装前请确认，水锤消除器气室压力不得高于管道压力3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。

4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。

5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。

6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果最佳7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合.。

水锤消除器,水锤消除器说明书

碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa1.6 1.762.4纯净水<=80℃50~70%2.5 2.753.75四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度b 总高度H 螺孔数量直径Z-d mm 英寸1.6MPaSD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25 SD9300 300 12 460 410 375 28 970 12-φ252.5MPaSD9015 15 1/2 95 65 45 14 220 4-φ14 SD9020 20 3/4 105 75 55 16 320 4-φ14SD9025 25 1 115 85 65 16 340 4-φ14SD9032 32 1 1/4 140 100 78 18 350 4-φ18SD9040 40 1 1/2 150 110 85 18 380 4-φ18SD9050 50 2 165 125 100 20 455 4-φ18SD9065 65 2 1/2 185 145 120 22 505 8-φ18SD9080 80 3 200 160 135 24 745 8-φ18SD9100 100 4 235 190 160 24 765 8-φ23SD9125 125 5 270 220 188 26 796 8-φ25SD9150 150 6 300 250 218 28 828 8-φ25SD9200 200 8 360 310 278 30 918 12-φ25SD9250 250 10 425 370 332 32 948 12-φ30SD9300 300 12 485 430 390 34 970 16-φ30注：1、法兰连接尺寸参照GB/T9113.1-2000标准。

水锤消除器设备安全操作规程

水锤消除器设备安全操作规程水锤是指在管路中由于快速关闭或开启阀门等操作引起的压力脉动现象。

它不仅会造成管道内部的破坏，还会引起设备的损坏甚至是人身伤害。

为了保障设备和操作人员的安全，特制定水锤消除器设备安全操作规程。

一、设备及其原理水锤消除器是一种在线水锤消除装置，通常安装在长距离输油管道或高速液体输送管道上，可缓解由于阀门突然关闭和打开时所产生的压力脉动，保护各类输送系统在关闭操作时避免压力过大而产生损坏。

水锤消除器主要有三种类型：机械式、气动式和液压蓄能式。

机械式水锤消除器采用惯性力原理，在流体通过管道时通过阀门使流体受到惯性力的控制从而消除水锤。

气动式水锤消除器则通过阀门控制流体流经空气室和液位控制器来达到消除水锤的效果。

液压蓄能式水锤消除器将系统中的多余压力储存到压力罐中，当管道内部压力突变时，储存在压力罐中的液压能量可以及时释放，达到消除水锤的目的。

二、安全操作规程1.操作前应仔细阅读说明书，熟悉设备的结构和工作原理，确保自己对设备的理解正确。

2.安装设备时应根据设备的特点和使用条件进行安装，严格按照使用说明书上的安装方法进行操作。

3.设备运行前应检查各部位的连接是否牢固、漏气、漏油，防止发生漏油灾害。

4.开启设备前，应确保设备连接正常，使用过程中严禁拆卸或更换设备内部零件，不要擅自更改设置参数和工作参数。

5.设备开启前，应确保设备周围无人，防止使用过程中发生人身伤害或设备损坏。

6.在设备运行过程中，如发现温度升高、异常噪音等异常情况，应立即停止使用设备，等待专业技术人员进行检测和维修。

7.在设备清洗和维护时，应首先停止设备运行，切断电源和气源，然后再进行设备清洗和维护操作。

为了避免水锤消除器由于一些不可预见的原因有卡住的情况出现，我们需要将清洗以及维护的步骤都进行详细的操作。

8.特殊情况下，可根据实际需要在规定的范围内调整设备参数，但要在设备运行态结束前恢复到初始设置参数。

9.如遇到设备操作故障、损坏或泄漏事件，应立即停止设备运行，务必做好紧急处置工作，有条件的应请专业技术人员进行维修处理。

一、产品特点HS9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理HS9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时, 水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数试验压力公称压力MPa 密封试压强度试压适合介质适宜温度容气腔压力（占管道压力百分数）MPa MPa纯净水<=80 C 50〜70%四、结构示意图R压力蛊；：i.由环；乩注吒栓总就；H六勵養盛性;乩廊密封團：7,竞体；九希头操拴； 4 上活畫斟1K下活塞盘五、HS9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸公称通径型号DNmm英寸法兰直径螺栓孔中心圆直径连接凸岀部分直径D2法兰厚度b总高度H螺孔数量直径Z-dD D1HS930CB00124854303903497016- ©30注：1、法兰连接尺寸参照GB标准。

2、由于压力表尺寸的变动影响总高度的变动时恕不通知六、安装与维护及注意事项DN50〜300为法兰连接，用标准三通外接。

1、HS900〜16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器, 安装示意图如下二例：2、注意事项1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。

2、安装前请确认，水锤消除器气室压力不得高于管道压力3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。

4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。

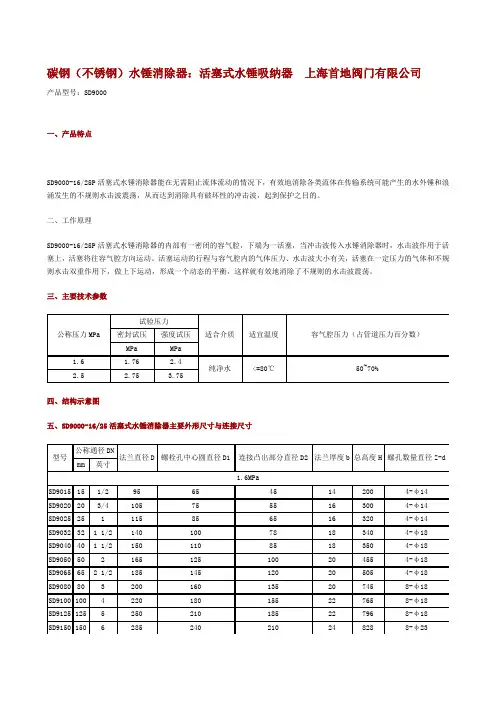

水锤消除器安装图-资料下载

碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸注：1、法兰连接尺寸参照GB/T9113.1-2000标准。

2、由于压力表尺寸的变动影响总高度的变动时恕不通知六、安装与维护及注意事项DN15~50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。

DN50~300为法兰连接，用标准三通外接。

1、SD900~16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器，安装示意图如下二例：２、注意事项1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。

2、安装前请确认，水锤消除器气室压力不得高于管道压力3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。

4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。

5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。

6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果最佳7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合.上海首地阀门有限公司联系人：洪海福。

水锤吸纳器应用技术规程_概述及解释说明

水锤吸纳器应用技术规程概述及解释说明引言部分的内容：1.1 概述水锤吸纳器是一种常见的液体管道控制装置，它通过消除或减少液压水锤现象对管道系统产生的冲击力和振动，起到稳定和保护管道的作用。

在工程应用中，水锤吸纳器广泛应用于供水、给排水、石油化工等领域，它不仅能有效解决液体管道系统中的水锤问题，还能提高系统的安全性和运行稳定性。

1.2 文章结构本文主要分为引言、水锤吸纳器基本原理、设计和选择水锤吸纳器的要点、安装和维护水锤吸纳器注意事项以及结论等几个部分。

首先介绍了文章的概述，然后详细阐述了水锤现象的解释以及水锤吸纳器的工作原理和分类与应用场景。

接着讨论了设计和选择水锤吸纳器时需要考虑的关键参数，并介绍了吸收峰值压力计算方法和选型准则。

然后重点讨论了安装和维护水锤吸纳器时需要注意的事项，包括安装位置选择与布置技巧、吸纳器运行状态监测方法以及维护保养要点与周期。

最后，总结了本文的主要观点和结论。

1.3 目的本文旨在全面介绍水锤吸纳器的应用技术规程，解释其基本原理，并明确设计、选择、安装和维护水锤吸纳器时需要注意的关键要点。

通过本文的阐述，读者能够对水锤吸纳器有一个更全面和深入的认识，掌握其正确应用的技术规程，以实现液体管道系统稳定运行和提高工程安全性的目标。

2. 水锤吸纳器基本原理2.1 水锤现象解释水锤是由于流体运动中的瞬态变化引起的一种压力波振荡现象。

当管道中的流速突然改变或流动方向发生改变时，会产生水锤现象。

例如，在关闭一个快速运动的阀门时，流体会因为无法及时停止而导致压力增加，从而形成一个往返移动的压力波。

2.2 水锤吸纳器工作原理水锤吸纳器是一种能够减缓甚至消除水锤现象的装置。

它通常由一个管道系统和一个气囊组成。

当水流速度突然发生变化时，气囊可以通过空气被挤压或膨胀来调节系统内部的压力，并吸收和缓冲水锤带来的冲击波。

通过这种方式，水锤对管道系统和设备的损坏可以大大降低。

2.3 水锤吸纳器分类与应用场景根据其结构和使用方式，水锤吸纳器可以分为几种类型，包括液垫式、旱堂式、阻尼式和气垫式等。

水锤消除器,水锤消除器说明书

碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa1.6 1.762.4纯净水<=80℃50~70%2.5 2.753.75四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径 D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度 b 总高度H 螺孔数量直径Z-d mm 英寸1.6MPaSD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25。

如何设置水锤消除装置

如何设置水锤消除装置(1)采用恒压控制技术采用P1C自动控制系统，对机泵进行变频调速控制，对整个供水泵房系统操作实行自动控制。

由于供水管网压力随着工况的变化而不断变化，系统运行过程中经常出现低压或超压现象，容易产生水锤，导致对管道和设备的破坏，采用P1C自动控制系统，通过对管网压力的检测，反馈控制水泵的开、停和转速调节，控制流量，进而使压力维持一定水平，可以通过控制微机设定机泵供水压力，保持恒压供水，避免了过大的压力波动，使产生水锤的概率减小。

(2)安装水锤消除器该设备主要防止停泵水锤，一般安装在水泵出口管道附近，利用管道本身的压力为动力来实现低压自动动作，即当管道中的压力低于设定保护值时，排水口会自动打开放水泄压，以平衡局部管道的压力，防止水锤对设备和管道的冲击，消除器一般可分为机械式和液压式两种，机械式消除器动作后由人工恢复，液压式消除器可自动复位。

(3)在大口径的水泵出水管上安装缓闭止回阀可有效的消除停泵水锤,但因阀门动作时有一定的水量倒流，吸水井须有溢流管。

缓闭止回阀有重锤式和蓄能式两种。

这种阀门可以根据需要在一定范围内对阀门关闭时间进行调整。

一般在停电后3~7s内阀门关闭70%~80%,剩余20%~30%的关闭时间则根据水泵和管路的情况调节，一般在10~30s范围。

值得注意的是，当管路中存在驼峰而发生弥合水锤时，缓闭止回阀的作用就十分有限。

(4)设置单向调压塔在泵站附近或管道的适当位置修建，单向调压塔的高度低于该处的管道压力。

当管道内压力低于塔内水位时，调压塔向管道补水,防止水柱拉断,避免弥合水锤。

但其对停泵水锤以外的水锤如关阀水锤的降压作用有限。

此外单向调压塔采用的单向阀的性能要绝对可靠，一旦该阀门失灵，可能导致发生较大的水锤。

(5)在泵站内设置旁通管(阀)在泵系统正常运行时，由于水泵压水侧水压高于吸水侧的水压，止回阀关闭。

当事故断电突然停泵后，水泵站出口处压力急剧降低，而吸水侧压力则猛升。

水锤消除器的七大使用注意事项

水锤消除器的七大使用注意事项
水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

注意事项：
1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。

2、安装前请确认，水锤消除器气室压力不得高于管道压力。

3、当扬程50m以上，压力5Kgf/cm以上时，建议长道管下方及逆止阀上方转角处各安装一只水锤消除器。

4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。

5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。

6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果佳。

7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等
注气1-1.3Kgf/cm2较适合。
