水泵接合器间距
关于消防水泵接合器的设置问题
关于消防水泵接合器的设置问题刘剑【摘要】分析了项目工程中水泵接合器的设置问题,并针对性的提出了相应的解决方案.【期刊名称】《建材技术与应用》【年(卷),期】2010(000)008【总页数】3页(P39-41)【关键词】消防系统;水泵接合器;设置【作者】刘剑【作者单位】广州粤安消防工程有限公司,广东,广州,510635【正文语种】中文【中图分类】TU892引言某工程项目为研发中心，主要开展动力、燃料电池等多方面的研发工作，场地仅一路DN 200 mm引入管，建筑类型按照工业建筑考虑，室外消火栓用水量40 L/s；室内消火栓用水量10 L/s；自动喷水灭火系统用水量85 L/s；总消防水量为135L/s。
室内外消防系统采用稳高压系统，报警阀前的自动喷水灭火系统和室内外消火栓系统共用管网，在进入建筑物之前分开，室外管网管径为DN 300 mm。
1 水泵接合器的设置问题该工程室内消防水量为95 L/s，单个水泵接合器的流量按10～15 L/s考虑，则水泵接合器至少需要7个，存在着所需水泵接合器数量过多的问题。
是否必须设置一定数量的水泵接合器，可从以下几方面进行分析。
1.1 从水泵接合器的作用分析(1)消防水泵接合器可作为消防给水系统的供水设备。
消防车上的水泵从室外水源(消防水池、室外低压消防环网)或市政给水管取水，可以通过水泵接合器接口向室内管网供水，用以扑灭不同楼层的火灾，可有效地解决建筑物发生火灾后消防车灭火困难或因室内消防设备得不到充足的压力水源而无法灭火的问题。
(2)水泵接合器具有对消防水池补水的功能。
即在火灾时，消防水池的储水量不足，需要水泵接合器从室外给水管网补水，此时，消防员用水龙带将室外生活给水管网的消火栓与接入消防水池的水泵接合器连接，补充消防水池水量。
(3)水泵接合器具有串联消防泵供水的功能。
当消防泵的水压不足时，可通过水泵接合器与消防水泵串联运行来提高水压，此时消防泵出水管接到水泵接合器上。
消防工程师间距涉及到2M的情况
间距涉及到“2m”的各种情形1.供消防车取水的天然水源和消防水池应设置消防车道。
消防车道的边缘距离取水点不宜大于2m。
（建规7.1.7）2.墙壁消防水泵接合器的安装高度距地面宜为0.7m；与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方。
（水规5.4.8）3.除疏散门外，室外疏散楼梯周围2m内的墙面上不应设置门、窗、洞口。
疏散门不应正对梯段。
（建规6.4.5）4.建筑外墙为难燃性或可燃性墙体时，防火墙应凸出墙的外表面0.4m以上，且防火墙两侧的外墙均应为宽度均不小于2.0m的不燃性墙体，其耐火极限不应低于外墙的耐火极限。
（建规6.1.3）5.建筑外墙为不燃性墙体时，防火墙可不凸出墙的外表面，紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于2.0m；采取设置乙级防火窗等防止火灾水平蔓延的措施时，该距离不限。
（建规6.1.3）6.风管穿过防火隔墙、楼板和防火墙时，穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管应采用耐火风管或风管外壁应采取防火保护措施，且耐火极限不应低于该防火分隔体的耐火极限。
（建规6.3.5）7.在防火阀两侧各2.0m范围内的风管及其绝热材料应采用不燃材料。
（建规9.3.13）8.闪点大于120℃的液体, 当单罐容量不大于1000m³时，储罐之间的防火间距不应小于2m。
（建规4.2.2）9.甲、乙、丙类液体储罐成组布置时, 组内储罐的布置不应超过两排, 甲、乙类液体立式储罐之间的防火间距不应小于2m。
（建规4.2.3）10.单、多层戊类厂房之间及与戊类仓库的防火间距可按表 3.4.1的规定减少2m。
（建规3.4.1）11.单、多层戊类仓库之间的防火间距，可按表3.5.2的规定减少2m。
（建规3.5.2）12.公共建筑直通疏散走道的房间疏散门至最近敞开楼梯间的直线距离，当房间位于袋形走道两侧或尽端时，应按表 5.5.17的规定减少2m。
消防水泵接合器设计与施工注意事项(通用版)
( 安全论文 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改消防水泵接合器设计与施工注意事项(通用版)Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.消防水泵接合器设计与施工注意事项(通用版)摘要：根据工程经验，介绍了消防水泵接合器设置的原则，型式、数量的确定以及位置选择的方法水泵接合器设置在设计、施工方面存在的一些问题，提出可兹借鉴的经验。
关键词：消防；水泵；接合器消防水泵接合器是消防车与建筑物内部水消防民统的接口，是建筑物内消防系统的重要应急供水呆证设施，因此，现行的《高规》、《建规》、《喷规》、《人防规》等均要求设置与系统相应的消防水襄接合器。
下面结合本人的工程实践，谈谈消防水泵接合器设计与施工中应注意的几个问题。
1,设计中注意事项1.1规格与数量消防水泵接合器按其与系统连接出水管的公称直径来分，有100和150mm二种规格，其相应的进水流量分别为10-15和30-50L／s。
理论上系统所需的消防水泵接合器数量应根据该系统所需的消防用水量除以相应规格的消防水泵接合器进水流量确定。
但应注意：出水管DNl00的消防水泵接合器的进水接口为2个DN65接口，出水管DNl50的消防水泵接合器的进水接口为2个DN80接口，而目前国内大部分城市消防队装备的消防水带接口仅为DN65型，为避免贻误战机，方便消防队员使用，宜结合当地消防队装备情况，统一采用出水管DNl00型规格的消防水泵接合器，数量为系统所需的消防用水量除以10-15L／s，取整确定。

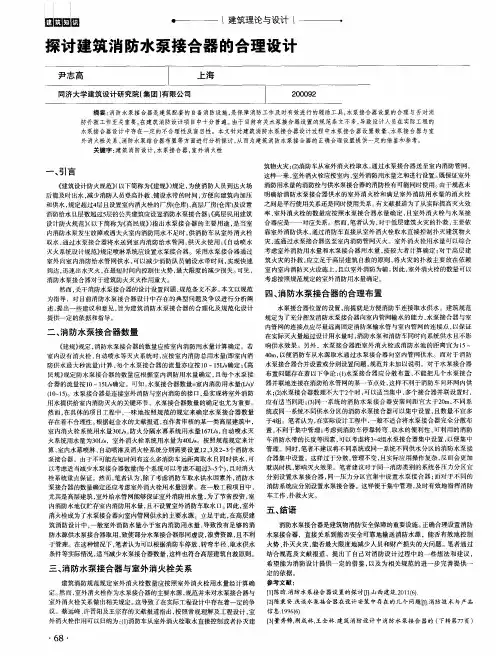

探讨建筑消防水泵接合器的合理设计
外消火栓关系、 消防水泵结合器布置等方面进行分析探讨， 从而为建筑消防水泵接合器的正确合理设置提供一定的借鉴和参考。 关 键字 ： 建 筑消 防设 计 ， 水 泵接 合器 ， 室 外消 火栓
一
这样 一 来 ， 室 外消 火栓 应按 室 内 、 室 外消 防 用水量 之和 进行设 置 。 既保 证 室外 由于规 范 未 《 建筑设计防火规范》 （ 以下简称为《 建规》 ） 规定， 为使消防人员到达火场 消 防用 水量 的 消 防栓与 供水 泵 接合 器 的消 防栓 有 可能 同时 使用 。 后 能及 时 出水 ， 减 少 消 防人 员登 高扑 救 、 铺 设水 带 的时 间 ， 方 便 向建 筑 内加压 明确 给消 防水 泵 接合 器 供 水 的室 外 消火 栓 和 满 足 室外 消 防 用水 量 的消 火 栓 有文献报道为了从实际提高灭火效 和供水， 规定超过４ 层且设置室 内消火栓的厂房（ 仓库） 、 高层厂房（ 仓库） 及设置 之间是平行使用关系还是同时使用关系。 室外 消 火栓 的数 量 火栓 与 水 泵 接 消防给水且层数超过５ 层的公共建筑应设置消防水泵接合器 ； 《 高层民用建筑 率 ， 笔 者认 为 ， 对 于低 层 建筑 火 灾 的扑 救 ， 主要 依 设计防火规范》 （ 以下简称为《 高民规》 ） 指出水泵接合器 的主要用途 ， 是当室 合 器 应是 一一 对 应关 系 。然 而 ， 通 过 消 防车 直接从 室 外 消火 栓取 水 直接 控 制 扑灭 建 筑物 火 内 消防水 泵 发生 故 障或 遇大 火室 内 消防 用水 不足 时 ， 供 消 防 车从 室 外 消火 栓 靠 室 外消 防供 水 ，
提供 一定 的依据 和指 导 。
灾， 或通 过 水泵 接合 器 送 至室 内消 防管 网灭 火 。 室外 消火 栓 用水 量 可 以综 合
室外消防水泵结合器怎么合理的布置
室外消防水泵结合器怎么布置?1. 消防水泵结合器的构成:消防水泵接合器是由消防车和机动泵向建筑物内消防给水系统输送消防用水或其他液体灭火器剂的连接器具，它由法兰接管、弯管、止回阀、放水阀、安全阀、闸阀、消防接口、本体等部件组成。
安装型式有地上式、地下式、墙壁式。
2.人防规范对水泵结合器的规定:2.1当消防用水总量大于10L/s时，应在人防工程外设置水泵结合器。
2.2 水泵结合器的数量，应按人防工程内消防用水总量确定，每个水泵结合器的流量应按10-15L/s计算。
2.3水泵结合器应设置在便于消防车使用的地点，距人防工程出入口不宜小于5m ,水泵结合器与室外消火栓的距离不应大于40m。
水泵结合器和室外消火栓应有明显的标志。
3.建筑设计防火规范对消防水泵结合器的规定:3.1高层厂房（仓库）、设置室内消火栓且层数超过4 层的厂房（仓库）、设置室内消火栓且层数超过5 层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。
3.2消防水泵接合器应设置在室外便于消防车使用的地点，与室外消火栓或消防水池取水口的距离宜为15～40m。
3.3消防水泵接合器的数量应按室内消防用水量计算确定。
每个消防水泵接合器的流量宜按10～15L/s 计算。
3.4为使消防人员到达火场后能及时出水，减少消防人员登高扑救、铺设水带的时间，方便向建筑内加压和供水，规定超过4层且设置室内消火栓的厂房(仓库)、高层厂房(仓库)及设置消防给水且层数超过5层的公共建筑应设置消防水泵接合器。
3.5消防水泵接合器的数量应按室内消防用水量计算确定。
若室内设有消火栓、自动喷水等灭火系统时，应按室内消防总用水量(即室内消防供水最大秒流量)计算。
消防水泵接合器的形式可根据便于消防车安全使用、不妨碍交通且易于寻找等原则选用。
一个消防水泵接合器一般供一辆消防车向室内管网送水。
3.6消防车能长期正常运转且能发挥消防车较大效能时的流量一般为10～15L／s。
因此，每个水泵接合器的流量亦应按10～15L／s确定。
室外消火栓和水泵接合器小知识
室外消火栓和水泵接合器小知识一、室外消火栓是消防水系统的取水口。
（一）室外消火栓的作用：1、为消防车提供用水。
2、直接接出、水枪进行灭火。
（二）室外消火栓的设置要求：1、地上式室外消火栓应有一个直径150mm和两个直径65mm 的栓口。
地下式室外消火栓应有一个直径100mm和一个直径65mm 的栓口。
室外消火栓要有明显的标志。
2、室外消火栓的数量应按消防用水量计算确定，每个室外消火栓的用水量应按10-15L/秒计算。
距离建筑40m以内的市政消火栓可以计入室外消火栓数量。
３、室外消火栓应沿道路设置，其间距不超过120m。
道路宽度超过60m时，宜在道路两边设置。
消火栓距路边不应超过2m距房屋外墙不宜小于5m，并不宜大于40m，道路的十字路口宜设置室外消火栓。
4、在距水泵接合器40m的范围内设室外消火栓宜沿停车场周边设置且距人防工程出入口不宜小于5m。
5、汽车库、停车场的室外消火栓宜沿停车场周边设置且距最近一排汽车不宜小于7m。
6、消火栓保护半径不超过150m。
二、水泵接合器是消防车往室内管网供水的接口。
（一）水泵接合器的作用：1、当室内消防水泵因检修、停电或其它故障时，利用消防车从室外水源抽出，向室外消防给水管网提供灭火用水。
2、当遇大火室内消防用水量不足时，必须利用消防车从室外水源抽水，向室内消防管网补充消防用水。
（二）室外消火栓的设置要求：1、水泵接合器的位置应设置在便于消防车接近的人行道或非机动车车辆行驶的地段，且距室外消火栓且距室外消火栓或消防水池15-40m的范围内。
2、每个水泵接合器的流量应按10-15L/秒计算，水泵接合器的数量按室内消防用水量计算确定。
高层建筑采用竖向分区供水方式时，各分区应分别设置水泵接合器。
３、地下室水泵接合器的阀门井井盖应铸有“消防水泵接合器”字样，并在附近位置指示其位置的固定标志。
井盖底面与水泵接合器与进出口距离不应大于0.4m，且不应小于井盖的半径。
墙壁式水泵接合器的安装应符合设计要求，设计无要求是其安装高度宜为1.1m，与墙上设置的门窗孔洞的净距离不应小于2m，且不应设在玻璃幕墙的下方。
关于《高规》水泵接合器设置的一些思考
关于《高规》水泵接合器设置的一些思考作者：cht《高层民用建筑设计防火规范》GB 50045-95（2005年版）7.4.5.2条：7.4.5.2 消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器。
对于7.4.5.2条，条文说明进行了如下解释：高层民用建筑内部给水一般采用竖向分区给水方式，分区时各分区消防给水管网各自独立，因此在消防车供水压力范围内的每个分区均需分别设置水泵接合器。
只有采用串联给水方式时，上区用水从下区水箱抽水供给，可仅在下区设水泵接合器，供全楼使用。
水泵接合器应与室内环网连接，连接应尽量远离固定消防水泵出水管与室内管网的接点。
可以看出，对于非独立消防给水系统，规范在做出每个防火分区均需分别设置水泵接合器规定的同时，也允许仅在下区设水泵接合器，供全楼使用。
对于非独立消防给水系统，水泵接合器分区分别设置的优缺点各分区分别设置水泵接合器有着十分明显的优点：上下分区基本各自独立，互不影响。
但其自身有不可克服的缺点：按消防规范规定，室外消火栓数量按室外消防用水量确定，每个室外消火栓用水量为10～15L/s；每个水泵接合器的流量也按10～15L/s计算。
当失火期间室内消防供水系统出现故障时，水泵接合器需完成从室外消防水池或室外消火栓转输全部室内消防用水量的任务，所以室外消火栓的数量应按水泵接合器的数量来确定，室外消火栓与水泵接合器应是一一对应的关系，室外消火栓就会随室外水泵接合器的数目增多而增多。
水泵接合器的数目增多还会导致其它的对消防不利因素。
按消防规范要求，水泵接合器与室外消火栓或消防水池的距离宜为15～40m。
消防水池应贮存灭火期间的全部室内外消防用水量(若有可靠的供水源，即当建筑物有城市双向供水时，消防水池才可以考虑减去可补充的部分)。
《高层民用建筑设计防火规范》GB 50045-95（2005年版）7.3.2 符合下列条件之一时，高层建筑应设消防水池：7.3.2.1 市政给水管道和进水管或天然水源不能满足消防用水量。
建筑消防设施使用功能介绍
建筑消防设施使用功能介绍一、正压送风机工作原理正压送风机是指向逃生楼道里送风的风机。
它将室外风压送入室内。
当建筑物发生火灾时，会产生大量烟雾、一氧化碳等有毒气体并遮挡视线，通过正压送风机给逃生的消防楼梯送风，使室内的烟雾不能抵达楼梯，给人们逃生创造条件。
正压送风机一般装于建筑物顶，与各层的正压风阀联动。
火灾初期时打开风阀，启动正压送风机，使楼梯间、电梯厅处于正压状态（送风状态）。
一般在楼内各层风井设置百叶，做送风窗口用，各层开口风井不同，设置单双层，保证风压；或设加压送风口，有时会带手动及遥控装置，可控制送风量。
二、水泵接合器的作用和设置第一、水泵接合器的作用：发生大火或消防泵故障时，消防车通过水泵接合器取水补充室内消防需求。
第二、供水量：每个水泵接合器供一台消防车取水，消防车长期正常运转且能发挥消防车较大效能时的流量一般为10～15L／s。
因此，每个水泵接合器的流量亦应按10～15L／s确定。
第三、与室内环状管网的连接点：水泵接合器与室内管网的连接点应尽量远离消防泵输水管与室内管网的连接点。
第四、室外设置点：1.便于消防车使用；2.不妨碍交通；3.与建筑物外墙应有一定距离，目前规定离水源（室外消火栓或消防水池）不宜过远；4.水泵接合器间距要考虑停放消防车的位置和消防车转弯半径的需要。
第五、分区设置水泵接合器的注意按规范是：当采用分区给水时，每个分区均应按规定的数量设置消防水泵接合器，且要求其阀门能在建筑物室外进行操作，此阀门要采取保护设施，设置明显。
当水泵接合器高、低区合用一组时----这要注意了-----通向高低区的供水管上，分别设置止回阀。
第六、水泵接合器的选用：非冰冻地区采用地上式，冰冻地区采用地下式或墙壁式---此墙壁是采暖房间的外墙。
水泵接合器的作用通过楼宇外的给水设备向楼宇内消防,喷淋系统提供灭火用水,水泵接合器楼宇内与消防,喷淋系统通过止回阀相连,止回阀的作用是水只能由外往内供水,楼宇外与消防车用水泵相连,当楼宇内发生火灾,楼宇内消防,喷淋系统不能提供灭火用水时,,楼宇外消防车用水泵通过水泵接合器向楼宇内消防,喷淋系统提供灭火用水。
消防水泵接合器的设置
一、水泵接合器的作用及设置要求有哪些？水泵接合器是消防车往室内管网供水的接口。
其主要作用有：一是当室内消防水泵因检修、停电或其它故障时,利用消防车从室外水源抽水,向室内消防给水管网提供灭火用水；二是当遇大火室内消防用水量不足时，必须利用消防车从室外水源抽水，向室内消防给水管网补充消防用水。
水泵接合器的设置要求有:1、水泵接合器的位置应设在便于消防车接近的人行道或非机动车辆行驶的地段，且距室外消火栓或消防水池15～40m范围内。
2、每个水泵接合器的流量按10L/s～15L/s计算，水泵接合器的数量按室内消防用水量计算确定。
高层建筑采用竖向分区供水方式的，各分区应分别设置水泵接合器。
3、地下式水泵接合器的阀门井井盖应铸有“消防水泵接合器”标志，并在附近设置指示其位置的固定标志,井盖底面与接合器接进水口的距离不应大于0.4m，且不应小于井盖的半径。
地上式水泵接合器应设与地上式消火栓相区别的固定标志.墙壁式水泵接合器的安装应符合设计要求。
设计图纸未注明具体要求时，其安装高度宜为1。
1m，与墙上设置的门窗孔洞的净距不应小于2m，且不应设在玻璃幕墙的下方。
4、为防止水泵接合器的阀门打开时,室内消防给水管网的水向外倒流,应在连接水泵接合器的管段上设止回阀，同时还应设检修用的闸阀和泄水阀。
水泵接合器的阀门，应能在建筑物的室外进行操作，且应有保护设施和明显的标志。
二、消防水泵接合器的设计建筑设计防火规范中提到,高层厂房，高层仓库设置室内消火栓且层数超过四层的厂房、仓库，设置室内消火栓且层数超过五层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。
高层建筑设计防火规范中提到消防给水为竖向分区供水时，在消防车供水压力范围内的分区应分别设置水泵接合器。
消防水泵接合器的主要用途是当室内消防水泵因检修、停电、发生故障或遇大火室内消防用水量不足时，利用消防车从室外消火栓、消防蓄水池或天然水源取水，通过水泵接合器将水送到室内消防给水管网用于灭火.下面谈谈关于消防水泵接合器设置的一些问题.消防水泵接合器的个数：每个水泵接合器的流量为10～15l/s时,消防车的运转正常且能发挥最大效力。
关于消防水泵接合器设置的浅析
关于消防水泵接合器设置的浅析作者：蔡远峰来源：《科技创新导报》2011年第15期摘要:接合器是消防水泵中非常重要的一环,在设计接合器,工程安装接合器等等工作的过程中,存在着很多需要格外重视的问题。
本文指出了接合器到消防水池距离,接合器与室外消火栓数量,等接合器设置过程中的重要问题,同时,阐述了接合器工程设计过程中接合器的数量,接合器与管网的接合点等问题。
关键词:消防水泵接合器设置过程工程设计过程接合器附件中图分类号:TU998.1 文献标识码:A 文章编号:1674-098X(2011)05(c)-0106-01序言消防水泵接合器是与消防机动泵配套使用的专用消防设备。
其主要用途是在室内消防泵因为停电,检修等原因发生故障遇的情况下利用消防车等室外消防水源为室内消防给水管网提供水源用以灭火。
此外,在火情重大,消防用水量不足时,消防水泵接合器也可以发挥同样的作用。
本文中笔者结合多年的设计,应用经验分析了关于消防水泵接合器设置,工程设计中的一些问题。
1 接合器设置中的几个问题1.1 接合器到消防水池的距离根据相关消防规范的要求,水泵接合器与室外消防栓、消防水池的有效距离宜15～40m。
消防水池需要储存量应不低于灭火过程需要的全部室内外消防用水量。
而室外消防栓只是辅助、备用的供水措施。
这样的要求导致,消防水泵接合器到消防水池的有效距离应保持在15～40m,以避免灭火过程中的取水困难。
另外,消防车的转弯半径也需要考虑。
水泵接合器的间距不宜过于靠近,否则消防车取水会过程中会出现相互干扰的情况。
这样的要求开起来是相互矛盾的:假设每个消防水泵接合器的流量为10～15L/s,而室内消防栓用水量为40L/s,自喷消防的用水量为26L/s,这样一来建筑物就需设置至少五套消防水泵接合器。
由于工程条件受到限制,要做到水泵接合器距离消防水池不超过40m,同时相互间距又不能太近,这本身就给防火工程提高了较高的要求。
有效解决上述问题的方法是在建筑物外围设置消防专用的环管。
水泵接合器预留长度
水泵接合器预留长度
水泵接合器预留长度是指在安装水泵时需要预留的一定长度，以确保水泵与管
道连接紧密，不会出现漏水或脱落的情况。
水泵接合器预留长度的设置非常重要，一旦长度不足或过长都会影响水泵的正常运行。
首先，水泵接合器预留长度的计算需要考虑到水泵的安装位置、管道的位置、
接头的长度以及接头的类型等因素。
一般来说，预留长度应该略长于接头的长度，以确保接头能够完全插入到水泵和管道的连接口，从而实现紧密连接。
其次，水泵接合器预留长度的设置也要考虑到水泵的运行情况。
如果水泵在运
行过程中会产生振动或冲击，那么预留长度就需要更长，以防止接头受到振动而脱落或漏水。
此外，如果水泵需要频繁更换或维修，预留长度也需要适当增加，以方便后续的操作。
在实际操作中，安装人员需要根据水泵的型号和规格，以及现场的具体情况，
来确定水泵接合器的预留长度。
通常情况下，预留长度会在10-20厘米左右，但具
体的长度还需要根据实际情况来调整。
总的来说，水泵接合器预留长度的设置对水泵的正常运行至关重要。
只有确保
预留长度的准确设置，才能有效防止水泵漏水或脱落的问题，保证水泵的稳定运行。
因此，在安装水泵时，安装人员务必要认真测量和计算，确保水泵接合器预留长度的准确性，以确保水泵的正常运行和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵接合器间距
来源 : 互联网浏览次数：0 消防安装-保养-维护-售后篇：为您讲解消防水泵接合器布置安装的几个要点，包括用途、构造及型号、设置要求和安装要点。
消防水泵接合器布置安装要点《建筑设计防火规范》第8、6、1条规定"超过四层的厂房和库房、高层工业建筑、设有消防管网的住宅及超过五层的其它民用建筑，其室内消防管网应设有消防水泵接合器",《高层民用建筑设计防火规范》7、4、5规定"室内消火栓和自动喷水灭火系统应设水泵接合器"。
这些规范强制性的规定了消防水泵接合器的设置要求，在日常工作中接触到许多工程设计、施工人员以至部分消防员对其作用、设置、安装仍存在部分误解，在此将消防水泵接合器的作用、构造、设置及安装要点详述如下:
1、用途消防水泵接合器是为连接消防车、机动泵向建筑物内管网输送消防用水的消防设施。
当室内消防水泵因检修、停电、出现故障不能正常工作或遇到大火室内消防用水量不足时，消防车通过该接合器的接口，向建筑物内的消防供水系统送水加压，使建筑物内部的室内消火栓或其它灭火装置得到充足的压力水源。
2、构造及型号消防水泵接合器主要由弯管、本体、法兰接管、法兰弯管、接口、闸阀、止回阀、安全阀等零件组成。
其型式有三种:SQ型一地上消防水泵接合器;SQX型一地下消防水泵接
合器;SQB型一墙壁消防水泵接合器。
这三种形式适用安装于不同的场所。
3、设置要求3、
1、设置数量消防水泵接合器作为供水系统的配套设施，每个水泵接合器的流量应按10L/S-15 L/S计算、同时设有自动喷水灭火系统和室内消火栓系统时，应分别设置水泵接合器，对于采用分区并联供水的高层建筑，各分区的供水管网应分别设置。
对于采用单管串联供水的建筑可仅在低区设置。
如:一设有自动喷水灭火系统和室内消火栓系统的高层建筑其室内消防用水总量为70 L/S，采取2个分区并联供水，其中室内消火栓系统用水量为
30L/S、自动喷水系统用水量为40L/S,则70除以10,15后得7、5，即该建筑物应设l0至14个水泵接合器。
3、
2、设置间距火场情下，通常一个水泵接合器由一台消防车利用一个室外栓或消防水池供水，这就要求设置接合器时，距离室外消火栓或消防水池宜为巧15m-40 m，水泵接合器之间的间距不宜小于20 m、4安装要点a)联接水泵接合器的管路应与生活用水管路分开，以防污染生活用水。
b)应安装在消防车便于接近的人行道或非机动车行驶地段。
c)应设置指示其位置及与消火栓区别的固定标志。
d)水泵接合器的组装应按接口、本体、联接管、止回阀、放空管、控制阀的顺序进行。
止回阀的安装方向应注意保证消防用水从接合器进人系统。
e)墙壁式接合器安装高度宜为1、1 m,与墙面上的门、窗、孔、洞的净距不应小于2、0m、且不应安
装在玻璃幕墙下。
f)地下水泵接合器的安装，应使进水口与并盖底面的距离不大于0、4 m，且下应小于井盖的半径。
同时，地下水泵接合器井的砌筑应符合下列要求:在最高地下水位以上的地方设置时，其并壁宜采用Mn7、5级砖，M5、0级水泥砂浆砌筑。
在最高地下水位以下的地方设置时，其并壁宜采用Mn7、5级砖，
M5、 0级水泥砂浆砌筑，且并壁内、外表面应采用1:2水泥砂浆抹面，并应掺有防水剂，其抹面厚度不应小于20 mm，抹面高度应高出最高地下水位250mm,当管道穿过并壁时，管道与并壁间的间隙宜采用枯土填塞密实、并应采用M7、5级水泥砂浆抹面，抹面厚度不应小于50mm。
