引发电气火灾的原因很多,由接地故障漏电引发的火灾不断发生。
而且,它比一般短路引起的火灾更具隐蔽性,后果更为严重。
电气接地故障是指相线和电气装置的外露导电部分(设备的金属外壳、敷线管槽、电气装置的构架等)、装置的外导电部分(包括水,暖、煤气,空调的金属管道和建筑物金属结构等)以及大地之间的短路,通常,一幢建筑物内存在着多种接地。
如系统接地、保护按地、防雷接地、电子设备接地等等。
由于这几种接地的作用各不相同,在实际使用中相互影响,如果措施不当,轻则影响用电设备的正常工作,重则影响人身安全。
1 接地种类1.1 系统接地系统接地是系统电源的某一点接地,这个点通常是电源(变压器、发电机)的中性点,系统接地和保护接地系统接地的主要作用是使系统能正常运行。
如,当发生雷击时,地面瞬变电磁场使低压电线路感应出幅值很高的瞬态过电压,线路对地绝缘,因而承受很高的冲击电压,系统接地后由于雷电流对地泄放降低了线路埘地的瞬态过电压,从而减轻了线路被击穿的危险。
常见的接地故障电气火灾隐患及其防范解析
常见的接地故障电气火灾隐患及其防范解析第一篇：常见的接地故障电气火灾隐患及其防范解析常见的接地故障电气火灾隐患及其防范李井泉(中国石油新疆克拉玛依石化厂设计院 834003摘要阐述了接地故障电气火灾的形成原理和特点, 结合工厂企业配电系统的实际情况, 列举了接地故障电气火灾的隐患所在, 并提出了预防措施。
关键词接地故障火灾电弧等电位Co mm on i nc ip ien t fault earth fault f ire hazard and its coun ter m ea sures L i J ingquan(Institu te of D esig n of K a ram ay P etroche m ica l Co m p lex , CN PC , X inJ iang 834003 Abstract T he fo rm ing p rinci p le and characteristics of earth fau lt electrical fire hazards are expounded in fau lt fire th is paper.W ith regard to the actual p ractice of m anufactu ring facto ry , inci p ien t fau lt of earth hazard is po in ted ou t and co rresponding coun term earsu res is p ropo sed.Keywords earth fau lt fire hazard electric arc equ i po ten tial 1 接地故障的基本特点3.1 接地故障电流、电压沿PE 线在装置内传导接地故障是指相线和电气装置的外露导电部分(包括金属的电气设备外壳、敷线管槽、电气装置的以某石化厂为例, 如图1所示, 低压(380 220V 用电负荷由变配电室用电缆沿电缆沟、架空桥架或直埋敷设供电, 采用TN S 系统。
配电线路接地故障危害及防护措施探讨
配电线路接地故障危害及防护措施探讨摘要：随着我国社会经济的不断提高，电力系统得到了快速的发展。
我国的电力系统主要由发电、变电、输电、配电和用电五个环节组成，其中，配电系统是指从降压配电变电站出口到用户端的这一段系统，配电系统是电力企业输配电的末端，直接与用户端相连接，配电系统的好坏直接影响着用户的用电质量和满意度，因此，电力企业要采取有效的措施减少配电故障的发生。
关键词：配电系统；线路故障；解决方法前言：配电系统是由多种配电设备、配电元件和配电设施所组成的变换电压和直接向终端用户分配电能的电力网络系统，主要包括配电变压器和配电线路两部分。
配电系统大多为室外工程，暴露在恶劣的环境中，地质条件也比较复杂，因此，配电系统经常会发生一些故障，尤其是配电线路接地故障，严重影响了配电系统的安全性和稳定性，给电力企业和用户带来不便。
一、配电线路接地故障的危害在配电网的发展过程中，形成了两类配电线路接地方式，即小电流接地方式和大电流接地方式。
不同的配电线路接地方式在发生故障时，所表现出的故障现象各不相同。
配电线路发生接地故障时，会产生很大的电压和电流，不仅会对电气设备造成影响，影响用户的正常用电，还极易引起火灾和电击事故，威胁人们的生命财产安全。
配电线路接地故障对电气设备的危害主要有母线压变危害、变电设备绝缘损坏、间歇性弧光接地。
母线压变危害常见于单相接地时，与母线相连的电压互感器二次三角开口有零序电压产生，该电压使电压互感器铁芯饱和，励磁电流增加，会烧毁电压互感器。
变电设备绝缘损坏是指单相接地后提高了非接地相电压，使得其他电气设备非正常运转，加快了设备绝缘老化，造成绝缘设备损坏，使变电设备发生短路。
间歇性弧光接地会产生很大的谐振过电压，使得变电器的绝缘设备被击穿。
此外，过大的电压会将配电线路的绝缘设备损坏，使整个线路发生短路，从而引起电气火灾。
当配电线路发生接地故障，且落地的电线接触到人或者是动物，会形成跨步电压，使人或者是动物触电，发生电击事故。
配电网接地故障原因分析及处理对策(正式)
编订：__________________审核：__________________单位：__________________配电网接地故障原因分析及处理对策(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-1375-72 配电网接地故障原因分析及处理对策(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1 引言在10～35kV电网中，各类接地故障相对较多，使电网供电的可*性降低，对工农业生产及人民生活造成很大影响，所以必须认真分析故障原因，采取有效的防护措施。
2 故障原因(1) 雷害事故。
10～35kV系统网络覆盖面较大，遭受雷击的概率相对增多，不仅直击雷造成危害，而且由于防雷设施不够完善，绝缘水平和耐雷水平较低，地闪、云闪形成的感应过电压也能造成相当大的危害，导致设备损坏，危及电网安全。
(2) 污闪故障。
10～35kV配电网络中因绝缘子污秽闪络，使线路多点接地的故障也经常发生。
据对10kV配电线路的检查发现，因表面积污而放电烧伤的绝缘子不少。
绝缘子污秽放电，是造成线路单相接地和引起跳闸的主要原因。
(3) 铁磁谐振过电压。
10～35kV系统属于中性点不接地系统，随着其规模的扩大，网络对地电容越来越大，在该网络中电磁式电压互感器和空载变压器的非线性电感相对较大，感抗比容抗大得多，而且电磁式电压互感器一次线圈中性点直接接地，受雷击、单相地和倒闸操作等的激发，往往能形成铁磁谐振，谐振产生的过电压最高约达线电压的3倍，能引起绝缘闪络、避雷器爆炸，甚至电器设备烧毁。
供配电线路接地故障的危害及预防措施
于 波 供 电 路 地 障 危及 防施 彭 ：配 线 接 故 的 害 预 措
７ ９
ｌ．９ ９ ｊｉｓ ．６ １４９ ．００ １．７ Ｏ ３６／ ． ｓｎ １７— ８Ｘ２ １ ．２０ ９
供配 电线路接地故 障的危害及预防措施
于彭波 威海职业 学院 山东威海 ２ ４ １ ６２０ 供配 电线路接地故障是指供 电系统中 的火线与大地连接 ，此时该相 电流经接地点流入大地。它是电气 故障中发生
２ ３ 对 供 电 电 网的 危 害 ． 域 电 网系 统 稳 定 ，损 坏 用 电设 备 ，造 成 更 大 事 故 。
２ 接 地 故 障 的 危 害
２ １ 对 变 电设 备 的危 害 ．
度 饱 和 ， 励 磁 电 流 增 加 ，温 度 升 高 ， 如 果 长 时 间 运 行 ，
当供 配 电线路发 生接地 故 障后 ，电压互感 器铁 心过 断 裂 或 破 股 ； 导 线 的 绝 缘 情 况 ； 导 线 弧 垂 是 否 过 大 或 过
查 及 早 发 现 故 障 隐 患 。主 要 检 查 导 线 与树 木 、 建 筑 物 距 离 ； 导 线 在 绝 缘 子 中 的 绑 扎 和 固 定 是 否 牢 固 ；绝 缘 子 固 定 螺 栓 是 否 松 脱 ； 横 担 、拉 线 螺 栓 是 否 松 脱 ；拉 线 是 否
小 ； 等等 。 ２）加 装 熔 断 器 。 为 了 预 防 因 故 障 的 发 生 而 造 成 危
最 多 的一 种 故 障 ，它 的 危 害 是 破 坏 三 相 供 电系 统 的平 衡 ， 非 故 障 相 电压 可 能会 升 高 到原 来 的 ２ ， 引起 非 故 障 相 绝 缘 倍
的破 坏 。
１接 地故 障 的现 象
接地线使用中存在的问题及反事故措施
ห้องสมุดไป่ตู้
９ ４・
科技 论坛

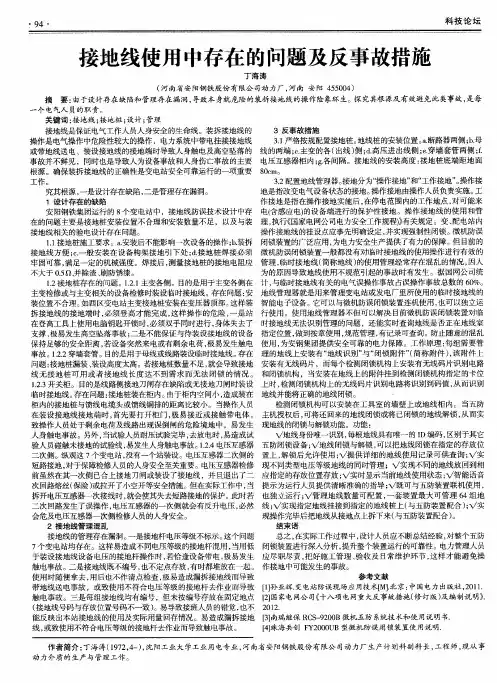

接地线使用中存在的问题及反事故措施
