增亮膜的工作原理

光学增亮膜技术综述

光学增亮膜技术综述光学膜一直在现今平面显示器（Flat Panel Display）中扮演极重要的角色。

90 年代中期，液晶显示技术逐渐开始应用于电子工具或仪器上，高对比是这个阶段主要的诉求。

因此，光学膜主要是贴附在下偏光片的全反射或半穿透半反射膜。

90 年代末期，笔记型计算机需求快速成长，液晶显示技术转为全穿透光，利用彩色滤光片达到全彩的画面，无法主动发光的TFT-LCD，因为需要强而有效率的背光来源，应运而生的光学增亮膜可说是集增亮，修饰外观，改善视角，增加对比等种种任务于一身的关键组件。

为求提高屏幕亮度及对比，各式光学增亮膜开始蓬勃发展，其中又以棱镜技术为主流。

1 棱镜增亮膜的结构及光学原理此类增亮膜业界称为BEF（Brightness Enhancement Film），系在Polyester光学薄膜上涂布压克力树酯，再利用预铸微结构之滚轮转印，配合高能紫外光将微细的棱镜结构硬化。

BEF作为背光模块的关键组件，结构原理如图1所示，棱镜主要的功能在藉由折射与内部全反射將自导光板发出至四面八方之散乱光线集中至约±35度的正视角（On-Axis），此一集光效果使观赏者在正常操作范围内可获致最佳亮度。

对于大多数背光模块而言，放置一片BEF增亮膜即可增加约60%的辉度，垂直交迭使用2片增亮膜可提升模块辉度达120%。

换句话说，原本因光线过于发散而显黯淡的屏幕，会因棱镜将原本发散至上下左右的光线向中间集中，而立即增亮2倍以上。

2 棱镜增亮膜分类BEF主要有四种类型：一般BEF，多功能BEF，微透镜BEF（micro-lens）与反射型偏光增亮膜，每种BEF有着不同的市场特性。

一般BEF的结构如图2所示，90°角等高结构是应用普遍和最简单的棱镜结构。

为了得到最高的辉度，最佳化的棱角度为90°，最佳化的棱间距为50μm。

90°角高低结构或90°角曲线结构是目前最为有效的消除干涉条纹的棱镜微结构。

增透膜的分类
• 主要有两大类：棱镜膜和反射型偏光增亮膜。 • DBEF的原理主要是利用两种不同高低射率的材料组成多层膜。白光透过多层膜时，未偏极化的白光被分为平行于入射面的P光与垂直入射面的S光两种，P波穿透而S波反射。经界面再次反射的S波将转变为P波后穿透，经多次反射，最终多数光源将穿透偏光膜，起到增量效应。
增亮膜指的是应用于tftlcd背光模块中以改善整个背光系统发出效率为宗旨的薄膜或薄片主要有四种类型一般棱镜片多功能棱镜片microlensfilm与反射型偏光片等每种光学膜也有着不同的市场特dbef的原理主要是利用两种不同高低射率的材料组成多层膜

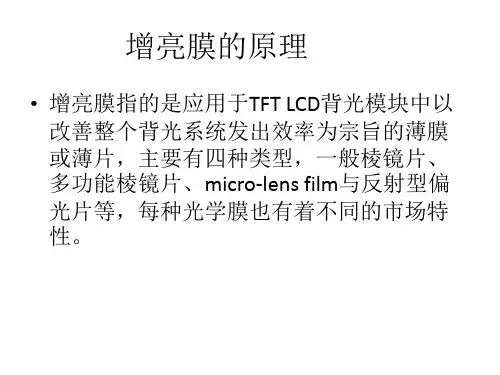

增亮膜的原理
• 增亮膜指的是应用于TFT LCD背光模块中以改善整个背光系统发出效率为宗旨的薄膜或薄片，主要有四种类型，一般棱镜片、多功能棱镜片、micro-lens film与反射型偏光片等，每种光学膜也有着不同的市场特性。
增透膜应用于LC作为电磁波的光波在传播的过程中，在不同介质的分界面上，由于边界条件的不同，改变了其能量的分布。
光在单层膜中反射示意图

增光膜的原理

增光膜的原理
《增光膜的原理》
增光膜是一种特殊结构的透明膜，它能够将光线反射回向发射光源，从而增加光照度、辐射度。

它的原理在于，光线通过具有不同折射率的特殊反射结构，被多次反复反射，最终以发射光源的方向反射回来，从而达到增加光照度和辐射度的目的。

增光膜由多层薄膜组成，每层膜的折射率并非完全相同，而是具有递减的特点，这样一来，增光膜的结构就能够使光线在穿过多层膜时，达到多次反射的效果，从而增加膜中发射的光的亮度和辐射度。

增光膜的另一个优点是，它具有很强的耐热性能，能够在高温环境中维持高光照度和辐射度的设计，例如两层玻璃的隔热玻璃。

增光膜在建筑空间设计和照明工程中有着广泛的应用，例如室内光线的增加、表面反射的提升、太阳能电池的提高效率等等。

它还可以用来改善室内照明的质量，从而提高工作效率。

- 1 -。

3M增亮膜

3M增亮膜3M光学增亮片分为四大类：适用于各型显示器的具超微细棱镜结构的增亮膜（BEF：Brightness Enhancement Film），可增亮五成的反射式偏光增亮膜（DBEF：Dual-Brightness Enhance Film）,高端NB及LCD TV用的增强型镜面反射片（ESR：En-hanced Specular Reflector）,供经济型显示器用的非多层膜式反射偏光片（DRPF）棱镜膜（BEF）是利用3M微复制技术制造的光学薄膜，其表面为20微米左右高度的微三棱镜结构。

棱镜膜(BEF)的增亮原理，是将原先大视角的发散光，聚拢在约70度的范围内出射，从而增加了正视的亮度，减小了可视视角。

多层膜（MOF）技术，是指在不到200微米的厚度中复合1000层左右的光学薄膜,它可以进一步提高亮度。

3M多层光学膜包括反射型偏光片（DBEF：Dual Brightness Enhance-ment Film）系列和增强型镜面反射片（ESR：Enhanced Specular Reflector）。

3M反射型偏光片（DBEF）装置于背光源和LCD下偏光片之间。

P光可以直接通过DBEF,但绝大部分S光会被DBEF反射回背光源，经过背光源各层材料后，S光被消偏振，成为全偏振光（P光＋S光）后重新出射背光源，被循环加以利用。

所以，DBEF是利用原先被传统吸收型偏光片吸收的50%光线来增加亮度的，而且是全视角、全方位的增加。

与棱镜膜（BEF）的增亮方式相比，DBEF在增亮的同时，对视角没有影响。

因此，反射型偏光片（DBEF）系列，很快被广泛应用于LCD TV这类对亮度要求很高的大尺寸产品。

反射片（ESR）和DBEF一样，都是利用了多层膜技术，在100多个微米的厚度内集成了1000多层薄膜。

反射片不含一点金属，但是看起来如金属反射片一样明可鉴人。

作为高效反射片，ESR在整个可见光光谱范围内的反射率都在98％以上，高于目前其他种类的反射片。

BEF增亮膜

增亮膜BEF (Brightness Enhancement Film)增亮膜(BEF，亦稱錂鏡片PCF)為LCD 背光模組提供高增益亮度，是背光模組最重要的光學元件之一；運用光循環折射及整體內部反射原理所生產的PCF和市面上現有增亮膜相比，PCF 具有更高亮度增益。

單層光學膜提供於垂直及水平面的聚光，兩層重疊光學膜則可於垂直及水平面產生更高亮度增益。

LCD背光模組依光源位置分成兩種結構：1. 側光式(Edge Type)：光源在面板四周，利用導光板從螢幕邊緣發射的光透過導光板傳送到螢幕中央。

2. 直下式(Direct Type)：光源在面板後方，利用擴散板來均勻分散光線再利用增亮膜來聚集光線.產品應用WOT增亮膜系列產品除廣泛應用於彩屏手機、數碼相機等小尺吋LCD的背光模組，更能滿足iPAD、平板電腦、AIO(All In One)電腦、手攜式DVD播放機、手持/車載導航機等中尺寸LCD的背光模組的需求。

應用範例傳統背光模組中通常是為下擴散膜、下增亮膜、上增亮膜及上擴散膜組合而成的四層結構，應用二合一膜(WOT-65D40Z) 及下增亮膜(WOT65) 即可取代傳統背光模組中上擴散膜、上增亮膜及下增亮膜的結構，不但節省成本，也同時提升輝度增益。

稜鏡片(Prism Sheet)常簡稱BEF(Brightness Enhancement Film)，為TFT-LCD背光模組中之關鍵零組件，主要功能是偏折光線至正面視角方向，具集光增亮效果，又稱聚光片、增亮膜。

稜鏡片為精密微結構之光學薄膜，藉由光的折射與反射原理，利用稜鏡片修正光的方向，使光線正面集中，並將視角外未被利用的光線可以回收與利用，同時提昇整體輝度與均勻度，達到增亮的效果。

稜鏡片主要材料為PET基材、UV 膠、正反面保護膜，原料主要由美日韓廠所掌握。

稜鏡片結構由3M開發，3M的專利是架構在直線稜鏡結構上，即線性加工結構，因此具有許多改良及衍生專利，早期獨佔稜鏡片市場。

偏光片增亮膜结构

偏光片增亮膜结构
偏光片增亮膜是一种功能性薄膜，它能够提高显示器屏幕的亮度并减少反射，从而提高画面的清晰度和对比度。

它由多层结构组成，其中包括偏光片、增亮层和粘合层等组件。

偏光片是偏光增亮膜的核心部分，它是由聚碳酸酯制成的薄膜，具有较为优异的光学性能。

偏光片能够选择性地穿透或阻隔入射光中的特定方向的振动光，从而过滤掉非偏振光和反射光等杂乱的光线，从而确保屏幕显示出清晰、鲜艳、准确的图像。

增亮层则是增加屏幕亮度的主要结构部分。

在这一层中，使用了一些专门的材料和技术来提高屏幕的亮度，例如铝镁合金、硅酸铬锂等。

这些材料可以增加入射光的反射率，并且还能够将散射的光线重新定向为更有效的光线。

同时，在增亮层下面，还可以添加透明的涂层来保护这一层结构。

粘合层是将偏光片和增亮层结构固定在一起的重要环节。

粘合层必须具有良好的粘性和稳定性，以确保这两个部分在一起的稳定性和长期使用的功能性。

这一部分结构通常使用特殊的胶水和化学品制成，以确保它们在一起的稳定性和可靠性。

总之，偏光片增亮膜结构是非常复杂和精密的，由多层薄膜组成。

这一结构不仅能够提高屏幕的亮度和对比度，还能减少反射和折射等自然现象对屏幕画面的干扰，从而提高屏幕的清晰度和精度。

在未来，随着新材料和新技术的不断推进，偏光片增亮膜的性能将得到进一步提高，为人们带来更高的视觉享受体验。

光学增透膜原理

光学增透膜原理一、引言光学增透膜是一种广泛应用于光电子领域的技术，它可以增强透射光的亮度和清晰度，提高成像质量和显示效果。

本文将详细介绍光学增透膜的原理，包括其基本结构、工作原理、制备方法和应用领域。

二、基本结构光学增透膜是一种多层薄膜结构，由若干层不同折射率的材料交替堆叠而成。

其中，每一层材料的厚度都是波长的几分之一，通常在几十到几百个纳米之间。

这些材料可以是金属、氧化物、氮化物等无机物或有机聚合物等有机物。

三、工作原理当入射光线穿过多层薄膜结构时，会发生干涉现象。

具体来说，在相邻两层材料界面上，部分入射光会被反射回来，部分则会穿过界面进入下一层。

这些反射和透射产生了两条不同路径上的光线，并在下一个界面处再次发生反射和透射。

这样的过程会不断重复，直到光线穿过所有层后被完全透射出去。

在这个过程中，由于不同折射率的材料会对光线产生不同的相位差，因此会导致干涉现象。

如果两条路径上的光线相位相同，则它们在某些位置处会互相增强，形成明显的亮度峰；如果两条路径上的光线相位相反，则它们在某些位置处会互相抵消，形成暗淡区域。

通过调节每一层材料厚度和折射率，可以使得多层薄膜结构对特定波长的光线呈现出明显的透过峰值。

四、制备方法目前常用的制备方法包括物理气相沉积法、磁控溅射法、电子束蒸发法等。

其中，物理气相沉积法是最常用的一种方法。

该方法将材料加热至高温状态，使其蒸发并沉积到基底表面上形成多层薄膜结构。

通过控制沉积速率、温度和气体压力等参数，可以得到具有特定波长透过率的光学增透膜。

五、应用领域光学增透膜广泛应用于各种光电子器件中，如太阳能电池、液晶显示器、LED照明设备等。

其中，液晶显示器是最常见的应用之一。

在液晶显示器中，光学增透膜可以提高背光模块的亮度和均匀性，同时减少反射和散射现象，从而提高图像的清晰度和对比度。

此外，光学增透膜还可以用于太阳能电池板的表面处理，使其吸收更多的太阳能并提高转换效率。

六、总结本文详细介绍了光学增透膜的原理、基本结构、工作原理、制备方法和应用领域。

5光学增光片

增亮片（BEFⅠ、BEFⅡ）是利用3M微复制技术制造的光学薄膜，其表面为20微米左右高度的微三棱镜结构。

增亮原理是利用折射定律将原先大视角的发散光，聚拢在约70度的范围内出射，从而增加了正视的亮度，减小了可视视角从下扩散片出射的光线是各方向均匀的发散光。

加入BEF 以后，光线集中在70度左右范围内出射。

若背光板中利用两片增亮片且两者的轴向互相垂直，则光的利用率将大大提高。

反射式偏光增亮片DBEF是3M公司在增加光的利用率上更前进了一大步。

它是利用3M独特的多层膜技术制造的，在不到130微米的厚度中交错复合有1000层左右的薄膜结构，高分子A和B的折射率很不一样。

若沿光的前进方向，这些膜层的厚度逐渐改变，这样制成的DBEF则成为宽谱带的。

液晶面板的下偏光片是一种传统的吸收型偏光片，背光源发出的光线为非偏振光，它由两个不一样振动方向的光线组成。

将两个偏振方向垂直的两束光线分别称为P光和S光。

根据液晶面板工作的原理，面板的下偏光片将仅允许一束偏振光(P)通过，而将与其方向不同的偏振光(S)吸收，所以光线在通过面板的下偏光片时理论上会有50％的光线将会被吸收而损失。

但如果我们将DBEF增亮片置于背光源和面板的下偏光片之间，情况就完全不同了——P光可以直接通过DBEF，同时原来被偏光片吸收的S光不是被吸收，而是被DBEF全部反射回背光源，经过背光源各层材料后，S光被消振，又成为非偏振光(P光+S光)重新射出背光源……如此循环，使背光源能被反复循环利用。

所以DBEF D400是利用原先被吸收型偏光片吸收而损失的那50％的光线在增加亮度的——也就是说，总的背光能源没有变，但光的输出效率却大幅度增加，从而提高光效。

需要解释的是，P和S光在对于某些膜片而言也为O和E光。

DBEF结构图中，O光可直接通过，E被反射回来，O光的偏振方向垂直于入射面，E光的偏振方向平等于入射面，E光光束即使垂直于界面入射也会有一定的折射角，经多次折射会反射回来。

增光膜原理

增光膜原理增光膜原理随着科技的不断发展，人们对于日常物品的追求也越来越高。

电子设备如手机、平板电脑等已经成为现代生活中不可少的重要元素。

然而，这些设备的屏幕亮度一直是用户诟病的一个问题。

为了解决这个问题，增光膜应运而生。

本文将从增光膜的原理、应用以及购买建议三个方面进行阐述。

增光膜的原理首先，我们需要知道增光膜是什么。

增光膜是一种类似于保护膜，但能够起到一定增光作用的特殊材料。

当家里环境较暗或在户外阳光照射下，增光膜就能够提高电子设备屏幕的亮度，使用户获得更好的视觉效果。

增光膜的原理在于其材料能够将反射和穿透的光线分离，同时反射更多的光线从而增加屏幕的视觉亮度。

另外，它还可以防止紫外线的伤害，确保用户的镜面反射减少并且对眼睛更加友好。

增光膜的应用增光膜的应用范围非常广泛，应用于手机、平板、笔记本电脑、数码相机、智能手表等多种设备上。

无论您在家中还是在外面，增光膜都能够在不同的场景下降低眼睛对于屏幕的疲劳感，让您的屏幕更加清晰。

尤其是在户外运动或者在强烈的阳光下使用设备，增光膜的使用能够让您不受到阳光的影响，清晰的屏幕更能为用户提供完美的使用体验。

增光膜的购买建议有许多品牌在市面上拥有增光膜的销售。

购买增光膜前应该首先考虑自己的设备类型和屏幕大小，以确保选购的尺寸和型号正确。

其次，消费者需要根据自己的需求选择是否要购买反光型或耐刮型的增光膜。

最后，建议您选择有品牌保障、售后服务等完善的厂家购买，以获得更加优质的产品和性价比更高的消费体验。

总结在当前的数字生活中，人们对于设备屏幕的亮度需求越来越高。

增光膜的问世解决了这个问题，其原理是利用材料反射更多的光线，从而提高屏幕的亮度和表现效果。

增光膜的应用范围广泛，能够满足不同场景和设备的需要。

购买增光膜需要考虑到自己的设备类型和尺寸，以及品牌和售后服务等因素。

选择合适的增光膜可以提高屏幕亮度、减少眼疲劳感，更好地保护用户的视力。

光学增亮棱镜膜技术综述

应用于背光模块改善整个背光系统发光效率的增亮膜主要有四种类型：一般棱镜片，多功能棱镜片，微透镜膜片与反射型偏光增亮膜，每种光学膜也有着不同的市场特性。

一般棱镜片，棱镜片的主要功能为将灯源发出的光线予以导正以增加发光效率目前最主要的供货商为3M公司，其它供货商有Mitsubishi Rayon，LG电子，新和，大日本印刷，LGS,台湾嘉威,迎辉,友辉,Suntech，SKC Haas以及LG化学等。

多功能棱镜片多功能棱镜片是一种较高阶的产品，整合了棱镜片与扩散片的功能，较一般型棱镜片有更好的发光效率。

主要的供货商有：新和、迎辉与LG电子。

同时，韩国面板厂商较日本与台湾厂商更快地由一般型棱镜片转换为多功能棱镜片。

微透镜膜片微透镜膜片是将棱镜片与扩散片功能整合到一张膜里，有许多面板采用二张微透镜膜以取代一张棱镜片加二张上下扩的架构，目前主要应用的产品为32英寸、37英寸与40英寸液晶电视。

面板主要的供货商为韩国公司如MNTech、SKC Haas、新和LG化学以及LG Micron。

反射型偏光增亮膜目前只有3M公司一家供货商。

据实验结果显示它是目前所有种类光学膜中使发光效率提高的最好产品，发光效率能较其它产品高出至少30%，不过目前有些韩国厂商也开始推出类似功能的产品，如MNTech的NPRF,新和的CLC与Woongjin以及日本Zeonor的Zeno等。

LCD增亮膜及幅面薄膜传送工艺的研究]我们简要介绍下背光模组的组成，背光模组由光源CLight Source)、导光板(Light Guide Plate ）、扩散膜(Diffuser)、增光片(BEF, Prism Sheet)、反射板(Reflector)等组成。

冷阴极管的线型光源从侧面进入导光板，经导光板的散射转化为均匀分布的面光源，然后经过扩散片的再次均光作用射入棱镜片，由十棱镜片的集光作用，符合某种角度的光线被射出，即控制了光线的出射角度，又增加了光线的亮度。

光学增亮棱镜膜技术综述

光学增亮棱镜膜技术综述应⽤于背光模块改善整个背光系统发光效率的增亮膜主要有四种类型：⼀般棱镜⽚，多功能棱镜⽚，微透镜膜⽚与反射型偏光增亮膜，每种光学膜也有着不同的市场特性。

⼀般棱镜⽚，棱镜⽚的主要功能为将灯源发出的光线予以导正以增加发光效率⽬前最主要的供货商为3M公司，其它供货商有Mitsubishi Rayon，LG电⼦，新和，⼤⽇本印刷，LGS,台湾嘉威,迎辉,友辉,Suntech，SKC Haas以及LG化学等。

多功能棱镜⽚多功能棱镜⽚是⼀种较⾼阶的产品，整合了棱镜⽚与扩散⽚的功能，较⼀般型棱镜⽚有更好的发光效率。

主要的供货商有：新和、迎辉与LG电⼦。

同时，韩国⾯板⼚商较⽇本与台湾⼚商更快地由⼀般型棱镜⽚转换为多功能棱镜⽚。

微透镜膜⽚微透镜膜⽚是将棱镜⽚与扩散⽚功能整合到⼀张膜⾥，有许多⾯板采⽤⼆张微透镜膜以取代⼀张棱镜⽚加⼆张上下扩的架构，⽬前主要应⽤的产品为32英⼨、37英⼨与40英⼨液晶电视。

⾯板主要的供货商为韩国公司如MNTech、SKC Haas、新和LG化学以及LG Micron。

反射型偏光增亮膜⽬前只有3M公司⼀家供货商。

据实验结果显⽰它是⽬前所有种类光学膜中使发光效率提⾼的最好产品，发光效率能较其它产品⾼出⾄少30%，不过⽬前有些韩国⼚商也开始推出类似功能的产品，如MNTech的NPRF,新和的CLC与Woongjin以及⽇本Zeonor的Zeno等。

LCD增亮膜及幅⾯薄膜传送⼯艺的研究]我们简要介绍下背光模组的组成，背光模组由光源CLight Source)、导光板(Light Guide Plate ）、扩散膜(Diffuser)、增光⽚(BEF, Prism Sheet)、反射板(Reflector)等组成。

冷阴极管的线型光源从侧⾯进⼊导光板，经导光板的散射转化为均匀分布的⾯光源，然后经过扩散⽚的再次均光作⽤射⼊棱镜⽚，由⼗棱镜⽚的集光作⽤，符合某种⾓度的光线被射出，即控制了光线的出射⾓度，⼜增加了光线的亮度。

增亮膜原理

增亮膜原理增亮膜是一种在光学器件中广泛应用的薄膜材料，它能够增强光的透射和反射效果，使得光线更加明亮和清晰。

增亮膜的原理主要涉及光的折射、反射和干涉等光学现象，下面我们将详细介绍增亮膜的原理及其在实际应用中的作用。

增亮膜的原理可以通过光的波动性和粒子性来解释。

首先，光是一种电磁波，它在介质中传播时会发生折射和反射。

当光线从一个介质射入另一个介质时，由于介质的折射率不同，光线会发生折射现象，这就是光的波动性。

而光也具有粒子性，即光子的能量和动量是离散的，这导致光与物质之间发生相互作用时会发生干涉和衍射现象。

在增亮膜中，通过精确控制薄膜的厚度和折射率，可以使得光线在薄膜上发生干涉现象，从而增强特定波长的光的透射和反射效果。

具体来说，当光线垂直射入增亮膜表面时，一部分光线会直接透射进入薄膜内部，而另一部分光线会发生反射。

这些透射和反射的光线在薄膜内部发生干涉，使得特定波长的光线得到增强，从而使得光线更加明亮。

此外，增亮膜还可以通过控制薄膜的厚度和折射率来改变光线的相位，从而实现相位调制和光的相位控制。

这种相位调制可以在光学器件中实现光的调制和控制，从而实现光的信息传输和处理。

因此，增亮膜不仅可以增强光线的亮度，还可以实现光的调制和控制，具有广泛的应用前景。

在实际应用中，增亮膜被广泛应用于各种光学器件中，如显示屏、摄像头镜头、光学仪器等。

通过在这些器件表面涂覆增亮膜，可以使得器件的光学性能得到提升，从而实现更加清晰和明亮的图像和视频显示效果。

此外，增亮膜还可以用于太阳能电池板和光学镜面的涂覆，以提高光能的利用效率和反射率。

总之，增亮膜是一种通过控制光的波动性和粒子性来增强光线效果的光学薄膜材料。

它通过干涉和相位调制的原理，可以实现光的增强和调控，具有广泛的应用前景。

在未来，随着光学技术的不断发展，增亮膜将在更多的领域得到应用，为人们带来更加清晰和明亮的视觉体验。

背光模组之增亮膜片简介

机械性能
抗刮擦
增亮膜片具有一定的抗刮擦性能，能够抵抗日常使用中的摩擦和划痕，保持长期的清晰度和美观度。
抗冲击
增亮膜片具有一定的抗冲击能力，能够在意外跌落等情况下保持完好，提高产品的耐用性。
温度适应性
增亮膜片能够在一定温度范围内保持稳定，适应不同的使用环境。
稳定性
1 2
长期稳定性
增亮膜片经过特殊处理，具有良好的长期稳定性，能够在长时间使用中保持性能稳定。
背光模组之增亮膜片简介
目录
CONTENTS
• 增亮膜片简介 • 增亮膜片的技术特点 • 增亮膜片的市场分析 • 增亮膜片的未来展望
01
增亮膜片简介
增亮膜片的作用
01
02
03
提高背光亮度
增亮膜片能够将背光亮度提升，使液晶显示器在相同功耗下获得更明亮的显特定的光学设计，能够增强色彩的饱和度，使显示色彩更加鲜艳。
提升对比度
增亮膜片能够减小背光漏光，提升液晶显示器的对比度，使画面更加清晰。
增亮膜片的原理
光学干涉原理
01
增亮膜片利用光学干涉原理，通过多层膜的叠加，实现光线的
增强和调控。
折射与反射原理
02
增亮膜片利用不同材质的折射率和反射率，对光线进行多次折
射和反射，实现光线的汇聚和增强。
光学薄膜堆叠技术
03
定制化服务
针对不同行业和客户需求，提供定制化的增亮膜片产品和服务，满足个性化需求。
环保与可持续发展
环保材料
采用环保材料和可再生资源，降低生产过程中的环境污染，同时减少能源消耗。
节能设计
优化产品设计，提高能效比，降低能耗，推动绿色低碳发展。

液晶显示器亮度增加的途径及工作原理

液晶显示器亮度增加的途径及工作原理液晶显示器亮度增加的途径及工作原理由LCD的工作原理得知，LCD器件是由背光源发射的光通过偏振片和液晶盒时，控制投射强度识别图像的器件。

也就是LCD的亮度取决于通过液晶盒（LCD屏的透过率）和彩膜CF光量（CF 的透过率）及背光源的亮度。

因此，要提高LCD表面亮度应从三方面着手：1．提高背光源亮度2．提高TFT像素的开口率3．提高所有材料的亮度如图所示，使用导光板的侧灯式光源，假设导光板光效率为100%，其在导光板中损失40%，通过下偏光片损失36%，通过液晶盒损失18%以及表面反射损失1%，由此，LCD显示从导光板到最终利用率不到5%。

由此可见，如何将光效率提高，如何让液晶显示呈现一个明亮鲜艳的图像是液晶显示产业的一个大问题。

背光源作为LCD显示的重要配件和亮度来源，对提高液晶显示亮度来说非常重要，它的结构如下图所示。

因此，人们尝试多种方式从背光源方面去改进LCD显示亮度，首先从灯源角度，可增加灯管数，增加灯源功率，但都会导致耗电大、体积加大；其次从导光板角度，这对导光板的材料、设计提出了很高的要求；第三，从灯管后的反射膜及导光板下面的反射板角度，提高发射效率，增加发射亮度；第四，在导光板与下层偏光片之间加棱镜膜和增亮膜。

本文主要从第三、四角度来论述-如何让您的液晶显示亮起来。

高效率的反射膜反射膜是液晶显示器中的一个部件，它的反射率的高低都会影响显示的亮度效果。

如下图所示，反射膜可用于灯管和导光板下面，有些公司利用一些特殊技术制作出具有高效率的反射膜反射效率接近100%。

除了在灯管处的高反射膜，在导光板下的反射膜尤其重要，需要特殊的粒子结构与导光板的印刷点相匹配，不但能反射光，而且还要使反射光比较均匀。

用这些特殊的反射膜，无需改动设计、模具，就可使液晶显示的轴中心亮度提高近30%。

棱镜膜用过笔记本电脑和液晶台式显示器的人都会发现，显示屏存在一定的视角。

从垂直于显示平面的方向观测电脑，亮度较高；但从偏离法线一定角度观测，会发现亮度不是很高。

增亮膜折射率

增亮膜折射率增亮膜是一种应用广泛的光学薄膜，其主要功能是通过调节物体与光源之间的反射和透射比例，从而增强物体的亮度和清晰度。

增亮膜的折射率是影响其性能的一个重要因素。

折射率是指光线从一种介质传播到另一种介质时，光线的速度相对发生变化的比例。

一般来说，折射率越大，光线在介质中的传播速度越慢。

增亮膜的折射率决定了光线在薄膜上的入射角、反射率和透射率等光学特性。

增亮膜中常用的材料包括二氧化硅、氮化硅、氧化铝等。

这些材料具有较高的折射率，能够增加光线在膜层之间的反射和透射，从而提高物体的亮度。

增亮膜的制备过程中，可以通过改变材料的成分、膜层数量和膜厚等参数来调节折射率，以实现所需的光学效果。

增亮膜的折射率对其性能有着重要影响。

首先，折射率的大小会影响薄膜的反射率。

对于增亮膜来说，较高的折射率可以增大膜层与空气之间的折射率差异，从而增加反射光的比例。

这样一来，光线在物体表面的反射率就会提高，使物体看起来更亮。

其次，折射率还会影响薄膜的透射率。

高折射率的增亮膜可以减少光线在膜层之间的透射，使更多的光线通过物体表面，并达到增强亮度的效果。

然而，增亮膜的折射率也不能过大。

过高的折射率会导致光线在薄膜内部发生多次反射，从而增加光线损耗。

此外，过高的折射率还可能导致薄膜表面出现反射的干涉现象，产生令人不适的光学效果。

因此，在设计增亮膜时，需要在折射率与反射率之间进行权衡，以实现更好的光学效果。

除了折射率，增亮膜的其他参数也会对其性能产生影响。

例如，薄膜的厚度、材料的组成和膜层数量等都会对折射率产生影响。

通常情况下，增亮膜会采用多层膜结构，通过叠加不同折射率的膜层来实现光学效果。

此外，还可以通过改变膜层的厚度来调节折射率。

总之，增亮膜的折射率是其性能的重要因素之一。

适当的折射率可以增加物体的亮度和清晰度，提高光学效果。

然而，折射率过高也会导致光线的损耗和不适的干涉现象，因此需要在设计和制备过程中进行合理的权衡。

随着光学技术的不断发展和进步，相信增亮膜的折射率将在未来得到进一步的优化和提升。

DBEF介绍

08:07:06
G.D.T. 产品工程课制作
5
返回
DBEF工作原理
损失50％亮度
增加53％显示亮度
上偏振片
LCD
常规背
光 PS
显示
P S PS PS
背光源
DBEF
下偏振片 DBEF 采用
增大显示亮度
08:07:06
G.D.T. 产品工程课制作
6
物理特性及光学性能
实际亮度增益与整体设计及背光源总的照明效率等因素有关
08:07:06
G.D.T. 产品工程课制作
9
DBEF-M产品结构
扩散层涂布于DBEF上表面扩散层[雾化面] DBEF层[多层膜]
工作原理
DBEF-M通过循环利用偏振光来工作。附图显示了一个常规的背光系统，它发射的光可被分解成偏振方向正交的P和S光。普通型的偏光片将与其偏光方向垂直的S方向的偏振光吸收，而DBEF-M则把S反射回背光系统中，从而被循环利用，重新转化为P和S光。用DBEF-M，能使更多P方向的偏振光透过 LCD，对于方形LGP轴向亮度可提高53%。
08:07:06
G.D.T. 产品工程课制作
2
BEF [棱镜膜] 如何增亮？
重复反射，大约50％的入射折射－可利用折射光增
70° 光会被反射回去而被再利用
加 40％－70％
低比例损失
TIR*
重新进入下一个棱镜
BEF
Diffusely recycled
*Total Internal Reflection 08:07:06
(Cd/W) (L/W) HWHM
5.72% 5.80%
24.5

DBEF增亮膜专业介绍

20:41:42
G.D.T. 产品工程课制作
14
厚型DBEF产品
DBEF-D: 针对背光源的解决方案
425 μm
Polycarbonate Vikuiti DBEF
Polycarbonate
优势: 受热后不易变形
表面缺陷少增亮60%
20:41:42
G.D.T. 产品工程课制作
散射层
光学粘合剂光学粘合剂
更加改善的色彩表现抗翘曲能力更亮的显示器宽广的视角易于操作应用于NB.、显示器和液晶电视的反射型
偏振片
20:41:42
G.D.T. 产品工程课制作
19
DBEF-D400结构
20:41:42
G.D.T. 产品工程课制作
20
DBEF-D400色彩
对照DBEF-D440
DBEF (Dual Brightness Enhancement Film)
产品特性轴向亮度增益可视角度* (1/2亮度) 雾度额定厚度
水平垂直
DBEF 1.62 113 99 —— 132μm
DBEF-M 1.59 113 98 29%
132μm
DBEF+xTBEF 2.51 58 50 —— ——
DBEF
On-Axis Brightness: 83.10 nits Brightness Gain: 50.3% Hor. 1/2 Brightness Angle: 47.0° Ver. 1/2 Brightness Angle: 32.5° Integrated Intensity: 103.2 lm/m2
20:41:42
G.D.T. 产品工程课制作

增亮膜（棱镜片、聚光片）知识介绍

建议产品：
1、⼀般棱镜: EP-1
2、抗刮复合膜：EL-5AD2,EL-5AD2,⾼遮蔽性复合膜:EL-5AM4,EL-5RM4
3、增亮扩散膜：EH-1DS
电视产品光学表现⽐较
依据辉度及遮蔽性需求选择搭配架构，上膜搭配EH-1DS或扩散⽚，可增加遮蔽⼒及品味。

平板、⼿机应⽤（以浙江锦辉产品为例）
棱镜光学膜系列：⼀般棱镜、⾼亮度棱镜、弹性抗刮棱镜及多功能复合棱镜
微透镜增亮膜系列：⾼亮度微透镜扩散增亮膜
（1）上棱镜使⽤复合膜: EM-1M/EM-8M/EM-9M/EM-9DM4(P24)/EM-9FM3(P24)
（2）下棱镜: EP-1/EP-8/EP-9B/EP-9C/EP-9D(P40)/EP-9F(P24)
产品应⽤说明
特⾊：
1、使⽤双张棱镜类产品。

2、上聚光⽚使⽤复合膜以省除上扩散⽚的使⽤。

3、提升抗刮强度能⼒。

4、新开发品使⽤更⼩间距产品可减⼩材料⾓度。

建议产品：
1、上棱镜使⽤复合膜：EM-1M/EM-8M/EM-9M/EM-9M(24)
抗刮：EM-5AM2
2、下棱镜：EP-1/EP-8/EP-9B/EP-9C/EP-9C(38)
⼀般类型棱镜光学膜⽐较
⼀般类型棱镜具有较⾼亮度表现，透过提⾼棱镜折射率，可有效提升光学亮度。

抗刮胶产品搭配应⽤
弹性棱镜具有⾼耐磨特性，可⼤幅提⾼抗刮能⼒。

背光模组之增亮膜片简介课件

光模组的出光效率最大化。
增亮膜片的光学设计能够减少光线的反射和折射损失，提高背光
模组的发光效果。
增亮膜片的光学性能
01
增亮膜片具有高透光率、低雾度、低反射率等光学性能，能够保证背光模组的出光质量。
02
增亮膜片的光学性能能够提高显示器的对比度和色彩还原能力，提升显示效果。
03
增亮膜片的光学性能能够降低显示器能耗，提高使用寿命。
增亮膜片的制造工艺
增亮膜片采用精密涂布技术，将光学涂层均匀涂布在基材表面，保证光学性能的稳定。
增亮膜片制造过程中需要进行严格的品质控制，确保生产出的增亮膜片具有一致的光学性能和机械性能。
增亮膜片的制造工艺需要适应大规模生产的需求，以提高生产效率和降低成本。
03
增亮膜片的种类与选择
背光模组之增亮膜片简介
contents
目录
• 增亮膜片概述 • 增亮膜片的工作原理 • 增亮膜片的种类与选择 • 增亮膜片的未来发展
01
增亮膜片概述
定义与特性
增亮膜片是一种光学薄膜，用于提高背光模组的亮度和均匀性。
它通常由多层不同折射率的薄膜组成，通过精确控制薄膜的厚度和排列，实现光的汇聚和反射，从而提高背光模组的发光效率。源自04增亮膜片的未来发展
增亮膜片的技术创新
光学薄膜技术
利用先进的光学薄膜技术，提高增亮膜片的反射率和透过率，从而提高背光模组的亮度。
高分子材料技术
利用高分子材料技术，开发新型的高分子增亮膜片，提高其光学性能和稳定性。
表面处理技术
通过表面处理技术，改善增亮膜片的表面粗糙度和平整度，提高其反射率和透过率。
提升用户的视觉体验。
同时，增亮膜片还能有效降低背光模组的能耗，延长液晶显示器的使用寿命，

增亮膜的工作原理

光学增亮膜技术综述
