焊接符号在机械制图中标注大全
机械制图标注常用符号大全
机械制图标注常用符号大全1. 引言在机械制图中，标注常用符号是非常重要的，它们能够准确地传递设计意图和要求，方便工程师、制造商和操作者理解和执行。
本文将介绍机械制图中常用的标注符号，以帮助读者更好地理解和应用这些符号。
2. 尺寸标注符号尺寸标注符号用于表示构件的尺寸要求，如长度、宽度、直径等。
以下是常用的尺寸标注符号：•直线尺寸标注：用一条水平线连接两个对称的箭头，箭头指向被标注尺寸的两个端点。
•半径标注：用一条有弯曲箭头的弧线表示，箭头指向被标注尺寸的弧线端点。
•圆心标注：用一个小圆形符号表示圆心的位置。
•直角标注：用一个表示角度的符号（通常是一个小方框）标注直角的顶点。
•倾斜角度标注：用一个箭头指向被标注角度的符号。
3. 表面质量标注符号表面质量标注符号用于表示构件表面的质量要求，如光洁度、平整度、表面粗糙度等。
以下是常用的表面质量标注符号：•光洁度标注：用三个并排的箭头表示，箭头上有几条短横线，表示光洁度等级。
•平整度标注：用两个对称的平行线表示，线上有两个相互垂直的箭头，表示平整度等级。
•表面粗糙度标注：用一个平行线和一个波浪线表示，线上有表示粗糙度数值的箭头。
4. 其他常用符号除了尺寸标注符号和表面质量标注符号，还有一些其他常用的符号用于标注机械制图中的其他要求，如材料要求、装配要求等。
以下是一些常用的其他符号：•材料符号：用字母和数字表示不同材料。
如A代表铝，C 代表碳钢等。
•温度标注：用一个字母T和数值表示温度要求，如T25表示最高可达25摄氏度。
•焊缝标注：用一个V字形符号表示需要焊接的位置。
•螺纹标注：用一个斜线符号和表示螺纹类型的字母来表示。
5. 结论机械制图标注常用符号在机械设计和生产中起着非常重要的作用，它们能够准确地传递设计意图和要求，提高工程师、制造商和操作者的工作效率。
本文介绍了机械制图中常用的标注符号，包括尺寸标注符号、表面质量标注符号和其他常用符号。
希望读者能够通过本文更好地理解和应用这些符号，提高机械制图的质量和准确性。
《焊接标注规范》(参考Word)
焊接结构施工图焊缝符号标注规范1、焊缝符号是用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。
2、焊缝符号标注组成：一般由基本符号与指引线组成，必要时加上辅助符号、补充符号和焊缝尺寸符号。
3、基本符号是表示焊缝截面形状的符号，如下表：4、辅助符号：表示焊缝表面形状特征的符号。
有三种：焊缝表面平齐，焊缝表面凹陷，焊缝表面凸起。
一般情况下，不需要确切说明焊缝的表面形状，所以一般情况下辅助符号不需标出。
辅助焊缝示例如下表：5、焊缝补充符号：有时为了补充说明焊缝的某些特征，需要用其它符号说明。
常见有三种：一种是表示背面底部有垫板（图一）。
一种是表示三面围焊（图二）。
一种是表示四面围焊（图三）。
一种是表示现场施焊（图三）。
一种是尾部添加符号（图二）图一. 图二图三6、为了完整地表示焊缝，除了以上符号外，还应包括指引线、一些尺寸符号及数据。
7、焊缝符号在图样上的位置1）基要符号相对基准线的位置，指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部份组成（图四），如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧（图五），如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧（图六），标注对称焊缝及双面焊缝时，可不加虚线（图七）。
..图四图五图六图七2)前头线相对焊缝的位置一般没什么要求（图八），但在标注带坡口的V、Y、J形焊缝时，箭头线应指向带有坡口一侧（图九），必要时，充许箭头线弯折一次（图十）。
图八图九图十3）基准线的位置，基准线的虚线可以画在基准线的实线下侧或上侧。
基准线一般应与图样的底边平行，但在特殊条件下亦可与底边互相垂直。
4）标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。
如果为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示，即画出连接接头截面详细结构和加工尺寸，图十一，图十二。
图十一图十二8、焊缝尺寸符号及其标注位置1）基本符号必要时可以附带尺寸符号及数据，尺寸符号汇总见下表：2）焊缝尺寸符号及数据的标注原则如下图说明：（1）、焊缝横绝面的尺寸，标在基本符号码左侧。
焊接符号大全
(O)1 焊接位置代号"HF"是指管轴水平固定焊。
(X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置於上方位置。
(X)3 焊接符号""系表示对接焊，而非角焊。
(X)4(O)5 焊接符号中""是表示现场全周焊。
(X)6 焊接符号中""是表示方槽焊。
(X)7 焊接符号中""是表示渗透焊。
(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。
(O)9 焊接符号中""是表示单边连续角焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表示开单J型槽。
(X)12 焊接符号中""系表示需全周焊。
(O)13 焊接符号之尾叉""，如在图示中无该项注解或说明时，则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练，对於焊接符号的了解并不重要。
(X)15 焊接符号"○"表示现场全周焊接。
(O)16 焊接符号""是表示塞孔焊接。
(O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。
(O)19 焊接符号""是表示方形槽，根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。
(X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表示V形槽焊接。
(O)23 焊接符号""是表示全周焊接之意。
(X)24 ""属於搭接接头。
(X)25(O)26 焊接符号" "表示开60度之V形槽。
焊接符号、补充焊接符号类型和图纸(大全)
基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。
方坡口焊缝根据焊接工艺，方坡口焊缝将受到最大截面厚度的限制。
单斜角坡口焊缝一种边缘准备工艺，通常在相邻截面只有一个边缘可供准备时使用。
基本焊接符号如果截面厚度大于12 毫米，则使用这种类型的焊接来限制所需焊接金属的数量。
如果型材的厚度大于16mm，并且只有相邻型材的一个边缘可供准备，则使用这种类型的焊缝来限制所需焊接金属的数量。
根据ISO 标准，它说明了具有凸起边缘的板之间的坡口焊缝。
根据AWS 标准，它展示了法兰凹槽接头上的边缘焊缝。
角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。
根面的单V 型坡口焊缝的ISO 标准符号。
根面单坡口焊缝的ISO 标准符号。
尽管ISO 2553中提到了这两种情况，但最好还是避免使用。
扩口V 型坡口焊缝AWS 标准符号，用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号，用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号，坡口角度为15 – 30⁰，用于边缘准备。
基本焊接符号角焊缝的符号，是最常用的焊接类型。
如果没有指定，则腿长相等。
说明边缘焊缝，通常仅沉积在一侧。
一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。
电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。
符号说明了从接头一侧进行的电弧点焊。
符号用于说明电阻点焊，需要从两侧进行操作。
点焊通常是指电阻点焊。
焊与点焊类似，但它不是单点焊接，而是以线性形式进行。
该符号表示电阻缝焊，需要从接头两侧进行操作。
弧形缝焊符号用于说明弧形缝焊，仅从接头的一侧进行焊接。
缝焊通常采用电阻缝焊，而很少使用电堆焊顾名思义，该符号的箭头线指向要涂敷焊缝金属的整个表面。
补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。
常用的焊接符号图解【太全了】
常用的焊接符号图解内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.焊缝符号是工程语言的一种，用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。
焊缝符号是进行焊接施工的主要依据。
从事焊接工作的人，要熟悉常用焊缝符号的标注方法及其含义。
焊缝符号一般由基本符号与指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。
焊缝标注示例见下图。
图中所示的焊缝符号中有：基本符号（图中数字8后面的符号）、补充符号（图中的一面黑旗）、指引线以及焊缝尺寸符号。
基本符号是表示焊缝截面形状的符号。
比如I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝等，具体符号见下表。
本例表示焊缝是一角焊缝。
辅助符号是表示焊缝表面形状特征的符号。
辅助符号有三种，分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。
一般情况下，不需要确切地说明焊缝的表面形状，所以辅助符号经常不标。
有时为了补充说明焊缝的某些特征，需要其它符号来表示。
比如要表示焊缝环绕工件周围，用一圆圈表示；要表示焊接时焊缝底部带有垫板，可以用一矩形来表示等，这些都属于补充符号。
本例中的黑旗称为现场符号，表示此处焊缝在现场或工地上进行焊接。
补充符号应用示例见下表。
但是为了完整地表示焊缝，除了以上符号以外，还应包括指引线、一些尺寸符号及数据。
指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部分组成，如上图a所示。
如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，如图b所示；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，如图c所示；标注对称焊缝及双面焊缝时，可不加虚线，如图d所示。
焊接符号号及图样识别,最简单最易学
第五节焊缝代号及图样识别5.1 焊缝符号5.1.1基本符号：基本符号是表示焊缝横截面形状的符号见表一。
辅助符号是表示焊缝表面形状特征的符号,见表二不需要确切的说明焊缝表面形状时,可以不用辅助符号。
辅助符号的应用示例见表三。
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表四补充符号的应用示例见表五。
5.2 符号在图样上的位置5.2.1基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号外，还包括指引线、一些尺寸符号及数据。
指引线一般由带有箭头的指引线（简称箭头线）和两条基准线（一条为实线，另一条为虚线）两部分组成。
如图一所示。
图一指引线5.2.2 箭头线和接头的关系图二和图三给出的示例说明下例术语的含义：a 接头的箭头侧b 接头的非箭头侧。
图二带单角焊缝的T型接头图三双角焊缝十字接头5.2.3箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，见图四a、b。
但是在标注V、Y、J型焊缝时，箭头线应指向带有坡口一侧的工件，见图四。
必要时，允许箭头线弯折一次，如图五。
图四箭头线的位置图五弯折的箭头线5.2.4基准线的位置基准线的虚线可以画在基准线的实线下侧或上侧。
基准线一般应与图样的底边相平行，但在特殊条件下也可与底边相垂直。
5.2.5基本符号相对基准线的位置为了能在图样上确切的表示焊缝的位置，特将基本符号相对基准线的位置作如下规定：a 如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，见图六a；b 如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，见图六b；c 表对称焊缝及双面焊缝时，可不加虚线，见图六c,d。
图六基本符号相对基准线的位置5.3 焊缝尺寸符号及标注位置基本符号必要时可附有带尺寸符号及数据，这些尺寸符号见表六。
焊缝尺寸符号及数据标注原则如图七。
a 焊缝横截面上的尺寸表在基本符号的左侧；b 焊缝长度方向尺寸表在基本符号的右侧；c 坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；d 相同焊缝数量符号标在尾部；e 当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。
焊接符号标注示例
焊接符号标注示例焊接是一种常见的金属连接工艺，广泛应用于制造业和建筑工程等领域。
为了确保焊接质量和安全性，焊接符号标注成为必不可少的一项技术。
本文将以示例的形式，介绍常见的焊接符号标注及其含义。
1. 焊缝形式标注焊缝形式标注用于表明焊缝的形状和种类，常见的焊缝形式标注包括V型焊缝、角焊缝和对接焊缝等。
V型焊缝标注：示例：V型焊缝含义：焊缝呈V形状，两片金属材料通过折角连接在一起。
角焊缝标注：示例：角焊缝含义：焊缝呈角形状，两片金属材料通过角度连接在一起。
对接焊缝标注：示例：对接焊缝含义：两片金属材料的边缘通过焊接连接在一起，形成一条直线状的焊缝。
2. 焊缝尺寸标注焊缝尺寸标注用于表明焊缝的尺寸要求，常见的焊缝尺寸标注包括焊缝宽度、焊缝深度和焊缝高度等。
焊缝宽度标注：示例：a=6mm含义：焊缝的宽度为6毫米。
焊缝深度标注：示例：h=8mm含义：焊缝的深度为8毫米。
焊缝高度标注：示例：H=10mm含义：焊缝的高度为10毫米。
3. 焊缝形状标注焊缝形状标注用于表明焊缝的形状特征，常见的焊缝形状标注包括U型焊缝、J型焊缝和F型焊缝等。
U型焊缝标注：示例：U型焊缝含义：焊缝呈U形状，两片金属材料通过U形连接在一起。
J型焊缝标注：示例：J型焊缝含义：焊缝呈J形状，两片金属材料通过J形连接在一起。
F型焊缝标注：示例：F型焊缝含义：焊缝呈F形状，两片金属材料通过F形连接在一起。
4. 焊缝加工方法标注焊缝加工方法标注用于表明焊接时所采用的具体焊接方法，常见的焊缝加工方法标注包括手工焊、自动焊和气焊等。
手工焊标注：示例：手工焊含义：焊接过程中操作人员手持焊枪进行焊接。
自动焊标注：示例：自动焊含义：焊接过程中采用自动化设备进行焊接。
气焊标注：示例：气焊含义：焊接过程中采用气炉等气焊设备进行焊接。
通过以上示例，我们可以清晰了解焊接符号标注的常见形式和含义。
在实际工作中，正确理解和应用焊接符号标注对于确保焊接质量和安全性至关重要。
焊接符号大全(详解).doc
焊接符号大全(详解).doc：一、焊接符号焊接符号是在图纸上用于表示一种焊接方法的标志和信息，所用焊接符号以及符号中包括的信息体现了图纸上给定的焊接要求，准确理解焊接符号，是熟练掌握图纸技术要求的必备条件。
1.飞机焊接符号飞机焊接符号是按照国际公认标准，专为飞机设计的焊接符号系统。
飞机焊接符号由两部分组成，一部分是符号，它代表了相应的焊接方法，圈的大小、位置、线的粗细、号码的大小、方向等特征约定表达不同的焊接方法；另一部分是文字，其中包括具体的焊接方法、热处理和焊件质量等，主要用于辅助飞机焊接符号的理解。
2.焊接符号的主要内容(1)焊接方法符号：决定焊接方法的标志性图形，例如焊缝的形状（直焊缝、弧焊缝等），交叉点的标记等，并附有关联的参数和要求；(2)焊接工艺符号：表示焊接工艺要求的符号，能够表明温度及时间要求、焊接参数的范围和调整要求，这些符号在焊缝符号之下或之上；(3)备注符号：标记焊缝强度要求、热处理要求、清孔或者气压要求等，备注符号需放在焊接符号的右侧；(4)补充符号：表示其他说明性信息，可能有焊性试验、打磨要求、夹件表面保护等，补充符号需放在焊接符号右侧。
焊接符号由四个部分组成：焊接方法符号、焊接工艺符号、附录备注符号和补充符号，分别位于图纸上不同的位置，各包括的内容不一样。
焊接方法符号是用来确定焊接方式的符号，包括焊缝的形状（直缝、斜缝等）、收口方式（弯头、弧头）、膛线（中央线、正常线）、配合面（相对应、两端、对楔）等，所有这些符号放在图纸上焊缝图形的中心右侧。
焊接工艺符号是表示焊接工艺要求的符号，并与焊接方法相关，可以表明每种局部或者全部的焊接工艺要求，如焊接电流、电压、速度等。
焊接工艺符号一般放在焊缝符号上或者焊缝符号下，由图文组合组成，标识各种焊接参数和特性，如电流类型、焊接速度、焊缝保护气氛和热处理要求等。
3.附录备注符号附录备注符号是表示特殊焊缝要求或者特殊工艺要求的符号，常用于表明焊缝强度、焊缝清理、热处理、清孔、热处理、打磨、阴焊等，可以是图形也可以是文字，一般放在焊接符号的右侧。
焊接标识符号大全
焊接标识符号大全焊接标识符号是在焊接过程中使用的一种标识符号，用来表示焊缝的类型、形式、尺寸及其它相关信息。
在焊接作业中，使用标识符号可以减少误操作，提高工作效率，降低出错率，保证焊接质量和安全等方面的要求。
本文将为大家介绍几种常见的焊接标识符号及其相关参考内容。
一、焊缝类型符号1. 直缝焊缝（I型缝）符号：I意义：表示焊缝的类型为直缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》2. 环缝焊缝（O型缝）符号：O意义：表示焊缝的类型为环缝。
参考内容：GB/T 6194-2006《焊条、焊丝及焊剂用于气焊、氩弧焊、电弧焊及电气加热的分类》3. 线脚焊缝符号：T意义：表示焊缝的类型为线脚焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》4. 角焊缝符号：T意义：表示焊缝的类型为角焊缝。
参考内容：EN ISO 6947:2011《焊接和相关工艺术语标准术语》二、焊缝形式符号1. 朝上焊接（PA）符号：PA意义：表示焊接过程中焊缝的开口朝上。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》2. 朝下焊接（PC）符号：PC意义：表示焊接过程中焊缝的开口朝下。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》3. 垂直焊接（PF）符号：PF意义：表示焊接过程中焊缝的轴线垂直于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》4. 水平焊接（PH）符号：PH意义：表示焊接过程中焊缝的轴线水平于工件表面。
参考内容：EN ISO 945-1:2011《未加工金属材料的符号表示—第1部分：焊缝表示》三、焊接尺寸符号1. 焊缝长度符号（L）符号：L意义：表示焊缝的长度尺寸。
参考内容：EN ISO 5832-2:2013《金属材料—植入式医疗器材》2. 焊缝厚度符号（t）符号：t意义：表示焊缝的厚度尺寸。
焊接标识符号大全
焊接标识符号大全焊接是一种常见的金属加工方法，用于将两个或更多金属工件连接在一起。
为了确保焊接质量和安全性，对于焊接过程和焊接接头，需要使用一些标识符号来进行标识和表达。
以下是焊接标识符号的大全，包括符号名称和其意义的相关参考内容。
1. 焊缝符号：- 直线- 竖线- 斜线- 弯曲线这些符号用于表示不同类型的焊接缝形状。
通过在这些线条上添加其他符号或箭头，可以进一步指示焊接过程中的具体要求。
2. 焊接位置符号：- 平焊位置- 横焊位置- 竖焊位置- 仰焊位置- 手工焊位置- 出板面上焊接- 钢面焊接这些符号用于表示焊接工件的位置和角度。
它们通常与焊接缝符号一起使用，以指示焊接的具体位置和方向。
3. 焊接材料符号：- 表示焊丝材料的符号- 表示焊剂材料的符号- 表示焊接母材的符号这些符号用于表示焊接过程中所使用的不同材料。
它们通常与焊接过程规范中的材料规格一起使用，以确保正确选择和使用焊接材料。
4. 焊接方法符号：- 手工电弧焊- 气焊- 氩弧焊- CO₂保护焊- 切割焊这些符号用于表示不同的焊接方法。
通过在焊接过程规范中指定使用的焊接方法，可以确保焊接质量和效率。
5. 焊接质量符号：- 焊接缺陷- 焊接连接- 焊缝形状这些符号用于表示焊接质量和缺陷。
焊接质量符号可用于标识焊接过程中出现的任何缺陷或问题，以便及时纠正和改进。
6. 焊接参数符号：- 焊接电流- 焊接电压- 焊接速度- 焊接温度这些符号用于表示焊接过程中的参数和条件。
它们通常与焊接工序表一起使用，以确保按照指定的参数进行焊接。
以上是焊接标识符号的大全，包括焊缝符号、焊接位置符号、焊接材料符号、焊接方法符号、焊接质量符号和焊接参数符号。
这些标识符号在焊接工艺中具有重要的作用，能够准确表达和传达焊接过程和要求，以确保焊接质量和安全性。
在实际应用中，需要遵循相应的标准和规范，以正确理解和使用这些标识符号。
常用焊缝符号及其标注方法全
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d 点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
图纸上的焊接符号大全
图纸上的焊接符号大全内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.基本坡口符号坡口符（注：图中“破”应为“坡”）焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
钢结构设计图中的焊接符号标注大全
钢结构设计图中的焊接符号标注大全在钢结构设计中，焊接符号的标注至关重要。
这些符号提供了关于如何将不同部件焊接在一起的关键信息，确保结构的稳定性和可靠性。
本文将详细介绍钢结构设计图中常见的焊接符号及其含义。
一、焊接符号的种类1、角焊缝符号：该符号用于标注角焊缝，它表示两个相交的构件之间形成的焊接接头。
2、塞焊缝符号：该符号用于标注塞焊缝，它表示在两个平行构件之间插入的焊接接头。
3、槽焊缝符号：该符号用于标注槽焊缝，它表示在两个平行构件之间形成的焊接接头。
4、其他特殊焊接符号：这些符号包括连续焊接符号、断续焊接符号和交错焊接符号等，用于标注不同情况的特殊焊接要求。
二、焊接符号的标注方法1、标注位置：焊接符号应标注在形成焊接接头的两构件之一上。
如果两构件都可见，则应标注在后焊件上。
2、箭头方向：箭头方向应指向焊接缝或其延长线。
对于塞焊缝和槽焊缝，箭头方向应指向两个平行构件之间的中心线。
3、尺寸标注：焊接符号的尺寸应按照标准规定进行标注，包括焊缝长度、焊缝间距、焊缝宽度等信息。
4、其他标注：根据需要，还可以在焊接符号附近添加其他标注，如焊缝质量要求、检验标准等。
三、常见问题及解决方案1、漏标：如果漏标焊接符号，可能导致施工方无法准确理解焊接要求，从而影响结构质量。
因此，在设计图中应确保所有需要标注的焊接符号都已正确标注。
2、误标：如果错误地标注了焊接符号，可能会导致施工方采用错误的焊接方法或参数，从而影响结构的安全性和稳定性。
因此，设计师应充分了解各种焊接符号的含义，确保正确标注。
3、不清晰：如果焊接符号标注不清晰，可能导致施工方无法准确理解其含义。
设计师应采用清晰易懂的字体和标注方式，确保施工方能够准确无误地理解焊接符号的含义。
四、总结钢结构设计图中的焊接符号标注是钢结构施工中的重要环节之一。
正确、清晰地标注焊接符号可以确保施工方准确理解焊接要求，从而确保结构的质量和稳定性。
本文介绍了常见的焊接符号及其含义、标注方法和常见问题及解决方案，希望能对设计师和施工方有所帮助。
焊接符号标注大全
焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。
焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。
焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。
符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。
接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。
问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。
参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。
参考线和箭头问题3：参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。
参考线必须画在靠近所要表示的焊接接头符号的旁边。
每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。
水平参考线及焊接符号单元的位置如图1所示。
问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。
典型焊接符号显示出各种定位焊缝的一些信息，包括如下。
①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。
如果没有参考意义或无须规范，尾缀可以省略。
②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。
③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。
有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。
机械制图电焊符号
表 A5 错误标注示例
附加说明： 本标准由中华人民共和国机械电子工业部提出。 本标准由哈尔滨焊接研究所归口。 本标准由哈尔滨焊接研究所起草。
R
根部半径
l
焊缝长度
n
焊缝段数
采用说明： 1)对焊缝尺寸符号，ISO 2553 标准未作详细规定。
相同焊缝
N
数量符号
H
坡口深度
h
余高
β
坡口面角度
6．1．2 焊缝尺寸符号及数据的标注原则如图 7。 a．焊缝横截面上的尺寸标在基本符号的左侧； b．焊缝长度方向尺寸标在基本符号的右侧； c．坡口角度，坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧1]； d．相同焊缝数量符号标在尾部2]； e．当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。 当箭头线方向变化时，上述原则不变。
机械制图焊接符号
机械制图焊接符号机械制图焊接符号在机械制图中扮演着非常重要的角色，它们用来表示不同类型的焊接连接，如焊缝的形状、尺寸以及其他相关要求。
机械制图焊接符号的准确使用对于确保焊接质量、生产效率以及产品可靠性都至关重要。
本文将详细介绍机械制图焊接符号的各种类型和代表的含义。
1. 体育形焊缝符号体育形焊缝符号用来表示焊接连接的完全穿透焊缝，即焊缝的两侧完全焊接在一起。
在机械制图中，体育形焊缝符号通常以一条斜线表示。
这种焊缝连接通常用于需要强大的结构强度和密封性的应用，如航空航天领域。
2. V形焊缝符号V形焊缝符号用来表示通过V形凹槽进行的焊接连接。
在机械制图中，V形焊缝符号通常以两条斜线表示，这两条斜线以一定的角度相交，形成一个倒置的V形。
V形焊缝通常用于连接不同厚度的金属板，其角度和深度根据具体的焊接要求而定。
3. U形焊缝符号U形焊缝符号用来表示通过U形凹槽进行的焊接连接。
在机械制图中，U形焊缝符号通常以一条波浪线表示，波浪线下方有一条平行线，形成一个倒置的U形。
U形焊缝通常用于对接较厚的金属板，其深度和宽度根据具体的焊接要求而定。
4. X形焊缝符号X形焊缝符号用来表示通过X形焊缝进行的焊接连接。
在机械制图中，X形焊缝符号通常以一条斜线和一条交叉的平行线表示，形成一个X形。
X形焊缝通常用于连接四个相交的焊接表面，例如板件的对角线。
焊缝的长度和宽度根据具体的焊接要求而定。
5. 焊缝符号焊缝符号用来表示焊接连接的位置、形状以及其他相关要求。
在机械制图中，焊缝符号通常以一条直线和各种图形组成，如弧线、徽章形状等。
焊缝符号中的箭头表示焊接开始的位置和方向。
焊缝符号还可以标记出焊丝或焊材的类型、尺寸和其他需要注意的细节。
对于每种焊接符号，机械制图中还有相应的标注和尺寸要求。
这些标注和尺寸要求通常包括焊缝的长度、宽度、深度等。
标注和尺寸要求的准确使用对于确保焊接质量和生产效率至关重要。
总结起来，机械制图焊接符号在机械设计中起着至关重要的作用。
机械加工基础符号
检验基础符号

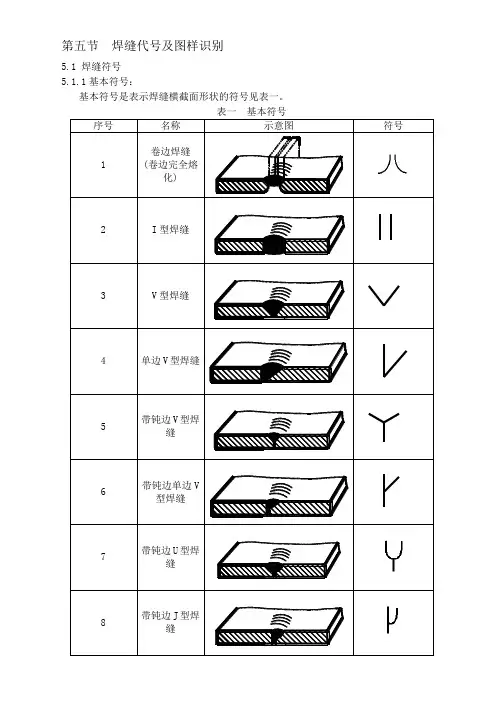

焊缝的结构形式用焊缝代号来表示，焊缝代号主要由：基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。常见焊缝的基本符号如表7-1所示，它用来说明焊缝横截面的形状。
01
02
03
04
一、焊缝符号
