玩转UG部件明细表
UG装配功能详细说明

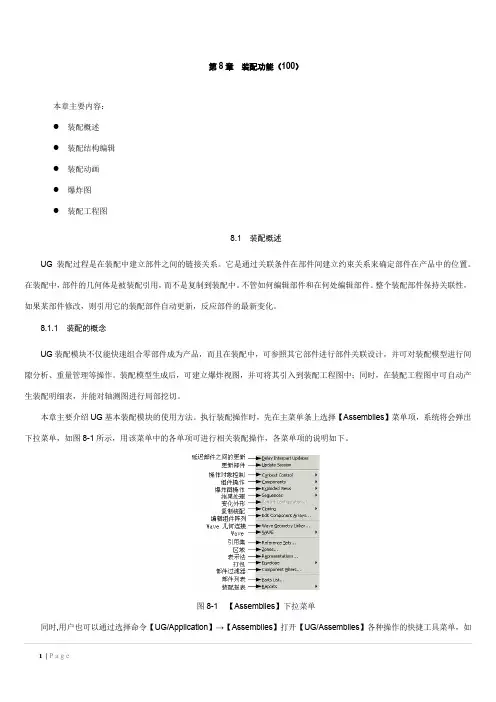

第8章装配功能（100）本章主要内容：●装配概述●装配结构编辑●装配动画●爆炸图●装配工程图8.1 装配概述UG装配过程是在装配中建立部件之间的链接关系。
它是通过关联条件在部件间建立约束关系来确定部件在产品中的位置。
在装配中，部件的几何体是被装配引用，而不是复制到装配中。
不管如何编辑部件和在何处编辑部件。
整个装配部件保持关联性，如果某部件修改，则引用它的装配部件自动更新，反应部件的最新变化。
8.1.1装配的概念UG装配模块不仅能快速组合零部件成为产品，而且在装配中，可参照其它部件进行部件关联设计，并可对装配模型进行间隙分析、重量管理等操作。
装配模型生成后，可建立爆炸视图，并可将其引入到装配工程图中；同时，在装配工程图中可自动产生装配明细表，并能对轴测图进行局部挖切。
本章主要介绍UG基本装配模块的使用方法。
执行装配操作时，先在主菜单条上选择【Assemblies】菜单项，系统将会弹出下拉菜单，如图8-1所示，用该菜单中的各单项可进行相关装配操作，各菜单项的说明如下。
图8-1 【Assemblies】下拉菜单同时,用户也可以通过选择命令【UG/Application】→【Assemblies】打开【UG/Assemblies】各种操作的快捷工具菜单，如图8-2所示。
图8-2 打开【UG/Assemblies】主界面选择【Assemblies】菜单项后，系统将会弹出装配工具栏，如图8-3所示，其功能说明如下。
图8-3 装配工具栏8.1.2 装配术语1．装配部件装配部件是由零件和子装配构成的部件。
在UG中允许向任何一个Part文件中添加部件构成装配，因此任何—个Part文件都可以作为装配部件。
在UG中，零件和部件不必严格区分。
需要注意的是，当存储一个装配时，各部件的实际几何数据并不是存储在装配部件文件中，而存储在相应的部件（即零件文件）中。
2．子装配子装配是在高一级装配中被用作组件的装配，子装配也拥有自己的组件。
玩转UG部件明细表——一分钟学会
关于UG工程制图的设置，可以方便啊(SolidWorks和Pro-E)一、通用设置1. 更改UG用户配置文件ugii_env.dat用记事本打开UG安装目录（如C:\Program Files\UGS\NX 3.0\UGII）下的ugii_env.dat 文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单UGII_SURFACE_FINISH=ON（将原来的OFF改成ON）（2）自动调出加载图样pattern图框标题栏（前提：做好图框标题栏并保存）UGII_PATDIR=F:\UG\pattern (你放置图框文件的目录，我的是在pattern文件夹)“注意”：必须将此行前面的“#”删除，否则无法实现功能。
2. UG“文件”—“实用工具”—“用户默认”，在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。
注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。
（2）“制图”“一般”“视图”，取消边界显示（3）“制图”“视图”里的“光顺边”和“理论相交”均取消。
（4）文本注释字体采用chinesef或者chineset，中文字体。
二、制图过程1. 图框标题栏插入图纸（前提：已经做好了各种规格图框）（1）采用图样方法用法：“格式”—“图样”—“调用图样”，记得一路默认就是了，选择符合的图框。
如图适用于：所有制图环境，建模方式可以是交叉建模（即既有实体又有装配组件），可以通过“隐藏”命令改变制图显示内容。
（建议使用）本质形式：是模型文件的一部分，不产生新文件，显示于“部件资源板”的图纸部分，可以同时插入多张不同图纸共存。
提示：可以在Drawing标题上右键“插入片体”，增加新图纸SHIT2，双击图纸名就可以转到相应图纸。
优点：适用范围广，与主模型关联，主模型修改可以直接反映到图纸空间。
使用方法灵活。
可以使用隐藏命令直接隐藏不需要的制图显示对象。
UG装配
装配明细表
选择Assemblies
定义域 生成明细表 添加域值 第一排序 第二排序 格式 序号 标题位置 表格线
Parts List…
列表显示 修改域值 删除域值
1
2
装配明细表
定义域的类型: 1. 非关键域(Non-Key Field)是不需要进行唯一性检查的域. 2. 关键域(Key Field)是需要进行唯一性检查的域. 3. 数量域(Quantity Field)统计部件数量.有且只能有一个.
Part1
Part2
Part3
装配中零件的工作方式
在一个装配件中零,部件有两种不同的工作方式:工作部件(Work Part)和 显示部件(Display Part).
在装配应用中,屏幕上能看到的所有部件都是显示部件,而工作部件只有一 个.当将某个零件定义为工作部件时,其余显示部件将变为灰色.
注意:只有工作部件才可以进行编辑修改工作.
采用自底向上装配方法,组件 的定位方法有两种: 1.绝对坐标定位方法.一般第 一个组件采用此方法添加. 2.配对定位方法.以后添加进 来的组件采用此方法.
自底向上装配
打开该选项可以添 加多个所选零件
自底向上装配
New --Handle_assm Amd/vise---1.screw.prt 2.handle.prt 3.handlw_stop (count 2)
选择装配模块 Application
引用集(Reference Sets)
所谓引用集就是UG文件(*.Prt)中被命名的部分数据,这部分数据就是要装入到装配 件中的数据.
假如你有一个零件,含有基准平面和草图,但是在装配时你可能只想要装入零件的实 体部分.基准平面和草图将使装配变得混乱.引用集可以使装配中的组件只有实体部 分.
UG-装配功能详细说明
第8章装配功能（100）本章主要内容：●装配概述●装配结构编辑●装配动画●爆炸图●装配工程图8.1 装配概述UG装配过程是在装配中建立部件之间的链接关系。
它是通过关联条件在部件间建立约束关系来确定部件在产品中的位置。
在装配中，部件的几何体是被装配引用，而不是复制到装配中。
不管如何编辑部件和在何处编辑部件。
整个装配部件保持关联性，如果某部件修改，则引用它的装配部件自动更新，反应部件的最新变化。
8.1.1 装配的概念UG装配模块不仅能快速组合零部件成为产品，而且在装配中，可参照其它部件进行部件关联设计，并可对装配模型进行间隙分析、重量管理等操作。
装配模型生成后，可建立爆炸视图，并可将其引入到装配工程图中；同时，在装配工程图中可自动产生装配明细表，并能对轴测图进行局部挖切。
本章主要介绍UG基本装配模块的使用方法。
执行装配操作时，先在主菜单条上选择【Assemblies】菜单项，系统将会弹出下拉菜单，如图8-1所示，用该菜单中的各单项可进行相关装配操作，各菜单项的说明如下。
图8-1 【Assemblies】下拉菜单同时,用户也可以通过选择命令【UG/Application】→【Assemblies】打开【UG/Assemblies】各种操作的快捷工具菜单，如图8-2所示。
图8-2 打开【UG/Assemblies】主界面选择【Assemblies】菜单项后，系统将会弹出装配工具栏，如图8-3所示，其功能说明如下。
图8-3 装配工具栏8.1.2 装配术语1．装配部件装配部件是由零件和子装配构成的部件。
在UG中允许向任何一个Part文件中添加部件构成装配，因此任何—个Part文件都可以作为装配部件。
在UG中，零件和部件不必严格区分。
需要注意的是，当存储一个装配时，各部件的实际几何数据并不是存储在装配部件文件中，而存储在相应的部件（即零件文件）中。
2．子装配子装配是在高一级装配中被用作组件的装配，子装配也拥有自己的组件。
UG第六章
6-38
6.4子镶块设计
2.在注塑模向导工具栏上单击“子镶”图标，打开 “镶块设计” 对话框。利用该对话框可以从标准件库中输入子镶块模型，并用标 准件管理系统来配置这些子镶块 。
6-39
6.5电极设计
1.电极设计可以用于型芯和型腔的某个区域，也 可以为整个型芯或型腔而设计。一个完整的电极 通常由形成模具轮廓的电极头和固定电极的脚组 成。
重点和难点
1、掌握推杆的设置方法。 2、掌握滑块和抽芯机构的设置和加载过 程。 3、了解镶块的设置方法 。
6.1 标准件管理
1.UG的Mold Wizard模块中的标准件系统 是由多类组件构成的组件库。标准件用于 管理系统安装盒配置的模具组件，通过建 立自定义标准件库，可以创建符合设计要 求的标准件。标准件系统包括推杆、滑块/ 浮升销、子镶块和电极等标准件 。
6.1 标准件管理
2.在注塑模向导工具栏中，单击“标准件”图标， 弹出 “标准件管理”对话框 。
“目录”下 拉列表 “分类”下拉列表
部件列表
“新建组件”复选框 “重命名组件”复选 框 “编辑注册器”图标： “编辑数据库”图标： “重定位”图标： “翻转方向”图标： “注册标准件”图标： “移除组件”图标：
6-1
6.1 标准件管理
3.“目录”下拉列表 3.1该列表框列出了可用标准件库，可以指定标准件实现模具在模 具装配体中的准确位置。其中一部分标准件是由Mold Wizard通过自 动捕捉位置点，然后直接加载到装配体中，而另一部分标准件则需 要手动捕捉加载点 。 3.2 “标准件管理”对话框中的“目录”下拉列表对应的内容 。
斜导柱浮升销机 构
6-36
6.3滑块/浮升销设计
3、滑块/浮升销的定位
UG加工各参数详解(UG公司内部解释)

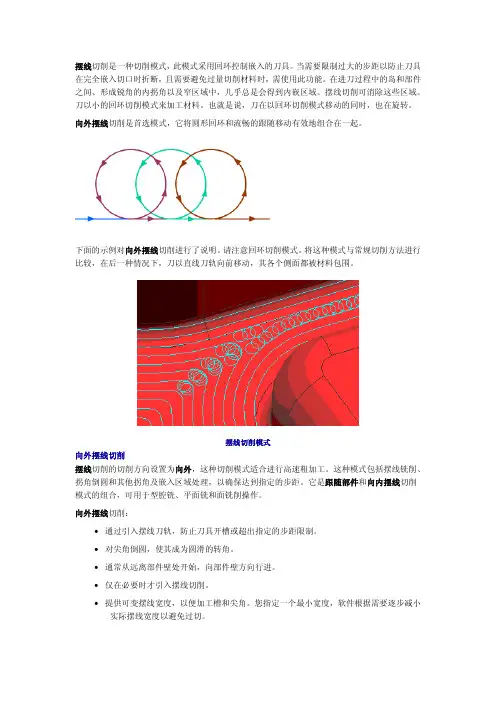

摆线切削是一种切削模式，此模式采用回环控制嵌入的刀具。
当需要限制过大的步距以防止刀具在完全嵌入切口时折断，且需要避免过量切削材料时，需使用此功能。
在进刀过程中的岛和部件之间、形成锐角的内拐角以及窄区域中，几乎总是会得到内嵌区域。
摆线切削可消除这些区域。
刀以小的回环切削模式来加工材料。
也就是说，刀在以回环切削模式移动的同时，也在旋转。
向外摆线切削是首选模式，它将圆形回环和流畅的跟随移动有效地组合在一起。
下面的示例对向外摆线切削进行了说明。
请注意回环切削模式。
将这种模式与常规切削方法进行比较，在后一种情况下，刀以直线刀轨向前移动，其各个侧面都被材料包围。
摆线切削模式向外摆线切削摆线切削的切削方向设置为向外，这种切削模式适合进行高速粗加工。
这种模式包括摆线铣削、拐角倒圆和其他拐角及嵌入区域处理，以确保达到指定的步距。
它是跟随部件和向内摆线切削模式的组合，可用于型腔铣、平面铣和面铣削操作。
向外摆线切削：•通过引入摆线刀轨，防止刀具开槽或超出指定的步距限制。
•对尖角倒圆，使其成为圆滑的转角。
•通常从远离部件壁处开始，向部件壁方向行进。
•仅在必要时才引入摆线切削。
•提供可变摆线宽度，以便加工槽和尖角。
您指定一个最小宽度，软件根据需要逐步减小实际摆线宽度以避免过切。
注意：最小摆线宽度值必须大于0。
•在典型的腔体加工例程中，刀具首次进入封闭型腔或沟槽时，就被完全嵌入进去了。
刀具在拐角处承受的载荷也将超出预期的。
金属切削率的峰值会导致刀具过早损坏。
这迫使机械师减小加工参数，进而导致生产力丧失。
恒定的金属切削率是高效加工的一个非常重要的准则。
经过优化的摆线刀轨可确保在整个刀轨中保持预期的金属切削率。
1. 选择型腔铣、平面铣或面铣削操作中主要参数页面上的摆线作为切削方法。
2. 接受默认参数，生成刀轨并检查结果。
3. 如有必要，可进行小的调整。
o在操作对话框中可调整步距值。
o调整摆线宽度、最小摆线宽度、步距限制%和摆线向前步长值（从切削参数对话框）。
ug创建操作(刀具类型)中文定义对照表
定义对照 中文定义 表面区域铣 表面铣 表面手动铣 平面铣 平面轮廓铣 跟随零件粗铣 往复式粗铣 单向粗铣 清理拐角 精铣侧壁 精铣低面 螺旋铣 文本铣削 机床控制 自定义方式 型腔铣 角落粗加工 角粗 插铣加工 等高轮廓铣 陡峭区域等高轮廓铣 等高清角 固定轴曲面轮廓铣 区域轮廓铣 非陡峭区域轮廓铣 陡峭区域轮廓铣 曲面区域轮廓铣 单路径清根铣 多路径清根铣 参考刀具清根铣 光顺清根铣 三维轮廓铣
CONTOUR_TEXT MILL_USER MILL_CONTROL VARIABLE_CONTOUR VC_MULTI_DEPTH VC_BOUNDARY_ZZ_LEAD_LAG VC_SURF_REG_ZZ_LEAD_LAG mill_multi-axis 多轴铣销 CONTOUR_PROFILE FIXED_CONTOUR SEQUENTIAL_MILL ZIG_ZAG_SURFACE MILL_USER MILL_CONTROL SPOT_FACING SPOT_DRILLING DRILLING PECK_DRILLING BREAKCHIP_DRILLING BORING drill 钻孔 REAMING COUNTERBORING COUNTERSINKING TAPPING THREAD_MILLING MILL_CONTROL MILL_USER 孔加工：能 实现钻、撞、 惚等孔加工、 钻中心孔。 MILL_CONTROL HOLE_MAKING HOLE_MILL CENTERLINE_SPOTDRILL CENTERLINE_DRILLING CENTERLINE_PECKDRILL CENTERLINE_BREAKCHIP CENTERLINE_REAMING
UG创建操作(类型)中文定义对照 类别 中文定义 类型 PLACE_MILLING_AREA PLACE_MILLING PLACE_MILLING_MANUAL PLANAR_MILL PLANAR_PROFILE ROUGH_FOLLOW ROUGH_ZIGZAG mill_planar 平面铣销 ROUGH_ZIG CLEANUP_CORNERS FINISH_WALLS FINISH_FLOOR THREAD_MILLING PLANAR_TEXT MILL_CONTROL MILL_USER CAVITY_MILL ZLEVEL_FOLLOW_CORE CORNER_ROUGH PLUNGE_MILLING ZLEVEL_PROFILE ZLEVEL_PROFILE_STEEP ZLEVEL_CORNER FIXED_CONTOUR CONTOUR_AREA mill_contour 轮廓铣销 CONTOUR_AREA_NON_STEEP CONTOUR_AREA_DIR_STEEP CONTOUR_SURFACE_AREA FLOWCUT_SINGLE FLOWCUT_MULTIPLE FLOWCUT_REF_TOOL FLOWCUT_SMOOTH PROFILE_3D
UG全模块介绍
UG---完全介绍1.ug/gateway入口：UG/Gateway为所有Uuigraplics产品提供一个一致的基于Motif 的进入捷径。
U G/Gateway是所有其它Uuigraphics模块的一个必要条件。
当开始一个Uuigrap hics作业时，它是第一个启动的应用。
UG/Gateway允许用户打开，创建，存贮，着色和绘制工程图，部件和装配件，此外，Uuigraphics支持各种文件类型的读入和写出，导航，着色的动画功能，层功能和对象信息查询和分析。
UG/Gateway的基本功能可以由添加附加的应用如建模，制图，制造，分析和转换器来扩大，使用户能够改编 Uuigraphics 的环境以适合于专门的需求。
用户界面：以Motif对话，图符和下拉式菜单为特征的用户介面, 易于导航，典型地对专门功能的存取要求不多于三个菜单选择或对话的挑选。
UG/Gateway的控制及用户介面的精细设计，创建跨越所有 Uuigraphics的应用的共同一致的工作环境。
这种一致性等值于无比的个别的生产率，无论您是 Uuigraphics的新用户或是一个广泛使用UG/Gateway 对话和菜单加速器的专家。
主要特征：漫游、着色和动画功能强有力的视觉效果，或工程图，实体模型及装配支持工业设计广泛的对象信息查询和分析对共同的功能，快速视图弹出菜单丰富的改编功能，包括宏 (Macro)和用户工具(User Tools)UG/Gateway的对话和菜单加速器的功能键可以被定制(用户化) 到适合于您的需要。
简单的鼠标交互调出一“弹出式菜单”，它显示共同使用的 Uuigraphics的视图操作包括缩放，旋转，导航，消隐边缘移去和着色，此外鼠标交互也可显示图符的帮助信息，为新的或偶而使用的用户提供每个图符的文本解释。
图形窗口方便地指示工作部件和显示部件的名字，而创新的红灯/绿灯取消了对系统可用性的预测，Uuigraphics 用户也可以重新调整任一Unigraphics窗口，包括图形窗口的尺寸。
ug自动生成明细及标注件号操作说明
自动生成明细及标注件号操作说明
使用要求：
1．从规定的标准件库中调用带有属性的标准件
2．使用带有明细表模板的模具模板
3．安装标准件要使用装配（Assembies）方式，不能使用导入（Import）方式
4．装入所需的标准件后要进入该标准件的Displayed Part状态下修改件号、页次等属性的值5．应该分别在上模、下模、压边圈（压料芯）部件的Drafting状态下生成部件明细
6．操作应在消参之前进行
7．在操作前应该将各部件的装配关系、图层设置整理好
生成明细操作说明：
1．进入部件Drafting状态，在特征树（Part Navigator）中右键点击“Part List”选择“Update Part List”
2．检查一下生成的明细是否有错误
3．在特征树（Part Navigator）中右键点击“Part List”选择“Export”，按照图示设定输出选项
4．在生成的界面里选择需要的内容复制粘贴到Excel表里
5．删掉“PC NO”等多余的内容，把所需内容复制到明细表中
6．进入其他部件重复上述操作，完成明细表的生成
标注件号操作说明：
1．进入装配文件的Drafting状态，在特征树（Part Navigator）中右键点击“Part List”选择“Update Part List”，然后再选择“Autoballoon”，选择要标注件号的视图
2．调整自动标注件号的位置，删除多余的标注。
