电气火灾监控系统及应用.pptx
《电气火灾监控系统》课件
3 本次课程主题
本次课程将详细介绍 电气火灾监控系统的 原理、设计、实验验 证和应用前景。
系统原理
1 火灾发生机理
电气火灾的发生与电 气设备的故障、短路 和过载等因素有关。
2 系统组成部分
电气火灾监控系统由 传感器、控制器、报 警装置和数据分析模 块等组成。
3 优点和可行性
电气火灾监控系统可 以实时监测电气设备 状态，提前发现火灾 隐患，有效减少火灾 风险。
《电气火灾监控系统》 PPT课件
电气火灾监控系统介绍其作用与意义，总结现有系统的缺陷与不足，并引出 本次课程的主题。
概述
1 作用与意义
电气火灾监控系统可 以及时发现和预防电 气火灾，保护设备和 人员的安全。
2 现有系统的缺陷
现有系统往往只能监 测火灾发生后的烟雾 和温度变化，无法提 前发现火灾隐患。
2 比较优劣
通过实验模拟不同火 灾情况，验证监控系 统的准确性和可靠性。
分析实验数据，比较 不同设计方案在火灾 预警准确性和及时性 方面的优劣。
3 改进和完善
讨论实验结果，提出 改进建议，以进一步 提升监控系统的性能 和可靠性。
应用前景
1 实际应用效果
展示电气火灾监控系 统在实际应用中的优 势和有效性。
系统设计
1 设计细节
电气火灾监控系统的设计涉及传感器位置、报警策略和数据分析算法等细节。
2 合理性和可靠性
设计方案需考虑应用环境、设备特性和成本效益等因素，保证系统的可靠性和稳定性。
3 关键技术和难点
关键技术包括传感器选择、数据处理和通信协议等，难点在于实现快速准确的火灾预警。
实验验证
1 实施过程及结果
2 推广和转化意义
3 工作计划
电气火灾监控系统及应用38页PPT文档
1.1 背景介绍
概述
建筑电气火灾作为一种灾害，在经济迅速发展的形势下， 给国家财产和人民的生命安全造成的损失也与日俱增。据 统计，80 %以上的火灾为建筑火灾，而电气则是引发建 筑火灾的首要因素。
起因
建筑电气火灾产生的直接原因是多种多样的，如过载、短 路 、接触不良、漏电、电弧、雷电或静电等都能引起火 灾
电气火灾监控系统及应用
Shanghai Acrel Co., Ltd.
主要内容
1 电气火灾的行业背景
2
产品介绍及对比
3
项目介绍及问题分析
Shanghai Acrel Co., Ltd.
主要内容
1 电气火灾的行业背景 1.1 背景介绍 1.2 国标及地标介绍
Shanghai Acrel Co., Ltd.
Shanghai Acrel Co., Ltd.
1.2 标准介绍
《民用建筑电气设计防火规范》 JGJ16—2008
13.12防火剩余电流动作报警系统 13.12.1为防范电气火灾，下列民用建筑物的配电线路设置防火剩余电流动作报警系统时，应符合下 列规定： 1火灾自动报警系统保护对象分级为特级的建筑物的配电线路，应设置防火剩余电流动作报警系统； 2除住宅外，火灾自动报警系统保护对象分级为一级的建筑物的配电线路，宜设置防火剩余电流动作 报警系统。 13.12.2火灾自动报警系统保护对象分级为二级的建筑物或住宅，应设接地故障报警并应符合本规范 第7.6.5条的规定。 13.12.3采用独立型剩余电流动作报警器且点数较少时，可自行组成系统亦可采用编码模块接入火灾 自动报警系统。报警点位号在火灾报警器上显示应区别于火灾探测器编号。 13.12.4当采用剩余电流互感器型探测器或总线形剩余电流动作报警器组成较大系统时，应采用总线 式报警系统。当建筑物的防火要求很高时，也可采用电气火灾监控系统。 13.12.5 剩余电流检测点宜设置在楼层配电箱(配电系统第二级开关)进线处，当回路容量较小线路较 短时，宜设在变电所低压柜的出线端。 13.12.6 防火剩余电流动作报警值宜为500mA。当回路的自然漏电流较大，500mA不能满足测量要 求时，宜采用门槛电平连续可调的剩余电流动作报警器或分段报警方式抵消自然泄漏电流的影响。 13.12.7剩余电流火灾报警系统的控制器应安装在建筑物的消防控制室或值班室内，宜由消防控制室 或值班室统一管理。 13.12.8防火剩余电流动作报警系统的导线选择、线路敷设、供电电源及接地，应与火灾自动报警系 统要求相同。
电气火灾监控系统的应用技术(交流资料)
电气火灾监控系统的应用技术(交流资料)简介电气火灾监控系统是一种监测电气火灾的系统，它能够对电气设备或线路发生的火灾进行及时报警，提醒相关人员及时处理，避免造成更大的损失。
本文将介绍电气火灾监控系统的应用技术，包括系统组成、监控方式以及系统维护等方面。
系统组成电气火灾监控系统由如下几个组成部分构成：1.感应器：感应器是系统中最重要的组成部分，它能够监测电气设备或线路的异常情况，如短路、过载、过热等，及时报警。
2.控制器：控制器是系统的大脑，负责对感应器进行控制，识别异常情况并发送报警信号，以及与其他系统进行通信。
3.报警器：报警器是将异常情况转化为声光信号并发送到相关人员的一种设备，能够及时提醒人们发生了异常情况。
4.操作界面：操作界面是操作系统的界面，可以显示各种监控信息，监控数据以及系统的运行状态。
监控方式电气火灾监控系统可以采用以下几种方式：1.烟感监控：烟感监控是监控电气火灾最常用的一种方式，使用烟感传感器检测烟雾，当检测到烟雾时，立即报警。
2.热感监控：热感监控是通过热敏传感器监控设备或线路是否存在过热现象，当温度超过设定值时，立即报警。
3.电流监控：电流监控是通过电流传感器监测设备或线路的电流是否超过额定电流，当电流超过设定值时，立即报警。
4.湿度监控：湿度监控是通过湿度传感器监测设备或线路的湿度情况，当湿度超过设定值时，立即报警。
系统维护电气火灾监控系统的维护包括以下几个方面：1.定期巡检：定期巡检设备和线路的状态，确保设备和线路的正常运行，排除潜在的火灾隐患。
2.定期维护：对系统设备进行定期维护，确保其正常运行，并及时更换故障设备。
3.定期备份：定期备份监控数据和操作记录，以备发生故障时使用。
4.定期培训：定期对相关人员进行培训，提高其对电气火灾监控系统的认知和使用能力。
总结电气火灾监控系统是一种有效的监控设备和线路的火灾的系统，采用多重监测方式，能够及时发现异常情况并发送报警信号，有效避免电气火灾带来的危害。
《电气火灾监控系统》PPT课件
• 2、如果用在供电距离很长时,供电线路对大 地的分布电容就不能忽视了.在负载发生短 路故障或漏电使设备外壳带电时,漏电电流 经大地形成架路,保护设备不一定动作,这是 危险的.只有在供电距离不太长时才比较安 全.
• 这种供电方式在工地上很少见.
5、几种接线系统比较
一 TN系统中性点直接接地,并引出有中性线.保 护线或保护中性线〔顾名思义,中性线和地线合为 了一体〕属于三相四线制系统,系统有个特点就是, 设备不单独接地,只系统接地,分为TN--C 、TN--S 和TN--C--S 三种. <a> TN--C 系统：整个系统的中性导体和保护导 体是合一的 〔b〕TN--S系统：整个系统的中性导体和保护导 体是分开的 〔c> TN--C--S系统：系统中一部分线路的中性 导体和保护导体是合一的
系统.
二、字母含义
• 1 〕第一个字母表示电力〔电源〕系统对地关系.如 T 表示 是中性点直接接地； I 表示所有带电部分绝缘.
2 〕第二个字母表示用电装置外露的可导电部分对地的关 系.如 T 表示设备外壳接地,它与系统中的其他任何接地点 无直接关系； N 表示负载采用接零保护.
3 〕第三个字母表示工作零线与保护线的组合关系. • 如 C 表示工作零线与保护线是合一的,如 TN-C ； • S 表示工作零线与保护线是严格分开的,所以 PE 线称为
三、 电气火灾监控系统安装方式
• 1、 低压配电系统总剩余电流检测 • 单位有独立的变电系统,要监测本单位用电系统的
总体绝缘状态,需检测系统的总剩余电流. • 可将电流互感器安装于变压器接地线中以提供剩
余电流,探测器、报警器可以选用分体式或一体化 结构,如图所示. • 此种剩余电流检测要求供电系统的接地形式为 TN-S系统.
电气火灾监控系统

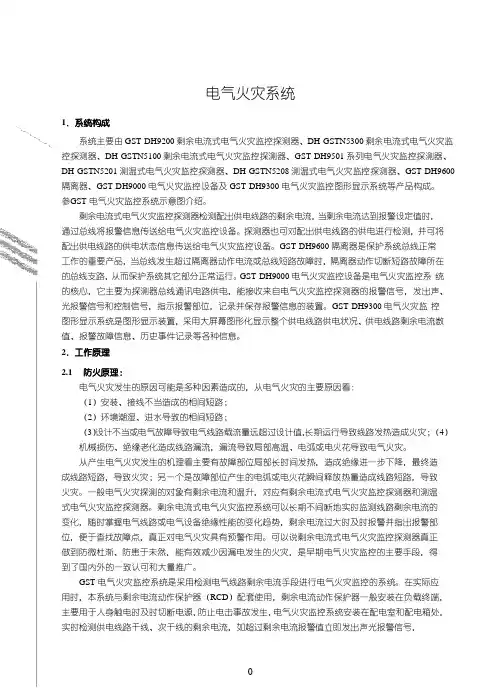

电气火灾系统1．系统构成系统主要由GST-DH9200剩余电流式电气火灾监控探测器、DH-GSTN5300剩余电流式电气火灾监控探测器、DH-GSTN5100剩余电流式电气火灾监控探测器、GST-DH9501系列电气火灾监控探测器、DH-GSTN5201测温式电气火灾监控探测器、DH-GSTN5208测温式电气火灾监控探测器、GST-DH9600隔离器、GST-DH9000电气火灾监控设备及GST-DH9300电气火灾监控图形显示系统等产品构成。
参GST电气火灾监控系统示意图介绍。
剩余电流式电气火灾监控探测器检测配出供电线路的剩余电流，当剩余电流达到报警设定值时，通过总线将报警信息传送给电气火灾监控设备。
探测器也可对配出供电线路的供电进行检测，并可将配出供电线路的供电状态信息传送给电气火灾监控设备。
GST-DH9600隔离器是保护系统总线正常工作的重要产品，当总线发生超过隔离器动作电流或总线短路故障时，隔离器动作切断短路故障所在的总线支路，从而保护系统其它部分正常运行。
GST-DH9000电气火灾监控设备是电气火灾监控系统的核心，它主要为探测器总线通讯电路供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
GST-DH9300电气火灾监控图形显示系统是图形显示装置，采用大屏幕图形化显示整个供电线路供电状况、供电线路剩余电流数值、报警故障信息、历史事件记录等各种信息。
2．工作原理2.1防火原理：电气火灾发生的原因可能是多种因素造成的，从电气火灾的主要原因看：（1）安装、接线不当造成的相间短路；（2）环境潮湿、进水导致的相间短路；（3）设计不当或电气故障导致电气线路载流量远超过设计值，长期运行导致线路发热造成火灾；（4）机械损伤、绝缘老化造成线路漏流，漏流导致局部高温、电弧或电火花导致电气火灾。
从产生电气火灾发生的机理看主要有故障部位局部长时间发热，造成绝缘进一步下降，最终造成线路短路，导致火灾；另一个是故障部位产生的电弧或电火花瞬间释放热量造成线路短路，导致火灾。
电气火灾监控系统简介PPT课件
安全用电、预防电气火灾
为您提供有效的技术措施和多种解决方案
1
1. 漏电在线检测技术在我国开始应用的背景
• 引起火灾的原因可分为三大类:明火、电气火灾、纵火。 明火和纵火主要依靠管理就可基本控制。但电气火灾 特别是由于漏电导致的电气火灾既具有不易察觉的渐 变性,又具有难以防范的随机突变性。
·与负载容量有关
·与负载容量无关
·在不允许停电的系统
与负载容量有关
·适用于不允许停电的系统
中不能安装
串接在线路上，安装时 串接在线路上，安装时须
须断线、断电
断线、断电
安装时不须断线、断电
进口产品可靠性较高， ·电流互感器的屏蔽结构保时不 能正常监测
的抗电磁干扰能力 ·有备用电源，线路电压异常时仍能
3
电气火灾监控系统设计应用的依据
电气火灾监控系统的设计与应用，主要依据是根据国家标准中的相关条文： 其一，是GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定： 高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。 其二，是GB50016-2006《建筑设计防火规范》，在条文11.2.7里规定： 下列场所宜设置剩余电流动作电气火灾监控系统。这些场所包括各种类型的：影剧院、馆 所、仓库、住宅小区、医院、商店、学校等等。 其三，国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进 线端设置自动切断电源或报警的剩余电流动作保护器”。 其四，电气火灾监控系统的产品应满足:GB14287.1-2005《电气火灾监控设备》 GB14287.2-2005《剩余电流式电气火灾监控探测器》GB14287.3-2005《测温式电气火灾监 控探测器》 其五，电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装 和运行》 其六，电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求 其七，电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规 定)
电气火灾监控系统课程课件
按一级负荷供电且建筑高度大于 50.0m的乙、丙类
厂房和丙类仓库。 按二级负荷供电且室外消防用水量大于 30L/s的厂 房（仓库）。 按二级负荷供电的剧院、电影院、商店、展览馆、 广播电视楼、电信楼、财贸金融楼和室外消防用 水量大于25L/s的其他公共建筑。 国家级文物保护单位的重点砖木或木结构的古建 筑。 按一、二级负荷供电的消防用电设备。
仅重点介绍 剩余电流式电气火灾监控系统
剩余电流动作电气火灾监控系统
漏电火灾报警系统的有关定义 国家对电气火灾越来越重视，相继制定或修 改了有关标准，新近颁发的GB14287-2005 标准，将原标准GB14287-93《防火漏电电 流工作报警器》更名为《电气火灾监控系 统》，并细化为三部分，第一部分：电气 火灾控制设备；第二部分：剩余电流式电 气火灾监控探测器；第三部分：测温式电 气火灾监控探测器，
7、选择剩余电流式电气火灾监控探测器时， 应考虑供电系统固有的剩余电流，并选择参数 合适的探测器，尽量使每只探测器充分发挥作 用，减少构成监控系统的探测器数量。
8、剩余电流式电气火灾监控探测器设置部位 见表 。
剩余电流式电气火灾监控探测器设置部位
系统保护对象分级 剩余电流式电气火灾监控探测 器设置部位 正常照明 正常动力 应急照明
可见，《高规》9.5条要求设置的漏电火灾报警系统就 是：由剩余电流电气火灾监控探测器和电气火灾监控设备 组成的电气火灾监控系统。
设置漏电火灾报警系统的必要性
这是电气火灾起火的原因的分析图（以1993～2002年重特大电气火灾数 据统计分析）： 通过上图可以发现，我国电气火灾大部分是有短路引发的，特别是 电弧性接地短路。
电气火灾监控系统安装注意事项 1 分级保护 为了缩小发生人身电击事故和接地故 障切断电源时引起的停电范围，通常 在供电线路的不同地点安装三级（或 两种）不同容量的剩余电流保护装置， 以形成分级保护。根据用电负载及线 路情况，一般分两级或三级保护。适 用于城镇和农村第一级和第二级保护， 其具体安装图在GB 13955-2005中已有 明确规定。
电气火灾监控系统原理及应用
电气火灾监控系统原理及应用山东和远智能科技股份有限公司网络营销部电气火灾监控系统其基本原理是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D 转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。
值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
电气火灾监控系统一般安装在电路系统的配电箱中，用于监控电路中的剩余电流以及线缆温度，从而确定是否有发生电气火灾的威胁，并及时预警；电气火灾监控系统一般由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成。
那么剩余电流到底是什么呢？如果在低压配电线路中各相（含中性线N）电流矢量和不为零，那就说明线路中存在剩余电流。
剩余电流探测器的作用就是及时检测到剩余电流，杜绝因为漏电引发的危险。
剩余电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流，检测线缆采用空心式的环形互感器，检测铜排采用空心矩形互感器。
安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。
当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流互感器的电流矢量和不为零，剩余电流探测器就采集到该剩余电流信号。
1.电气火灾监控系统在TT系统中的使用方法：•剩余电流互感器最好设置在空气开关进线上端，避免将来使用时在下端接线不规范造成误报警。
•A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器，PE线不得穿过互感器。
•配电箱出线的N线严禁与任何PE线搭接或重复接地，不得在剩余电流互感器前搭接N线•出剩余电流互感器后的线路必须是独立的，不得与保护区域以外的其他线路（配电箱）“共零”或有任何电气连接。
电气火灾监控系统
工程设计不合理也是影响电气火灾监控系统功能发挥的影响因素。这是由于部分系统产品的设计人员没有对 剩余电流式电气火灾监控探测器的性能进行全面了解，因而导致其安装的位置不合理，影响其功能的有效发挥。
设计依据
电气火灾监控系统在现行国家标准体系中的主要设计规范有： GB 50116-2013《火灾自动报警系统设计规范》第9章； GB 50016-2014（2018年版）《建筑设计防火规范》第10章第10.2.7条； GB 51348-2019《民用建筑电气设计标准》第13章第13.5节。
2014年，GB 14287标准体系的3个标准再次更新，并新增了GB 14287.4-2014《电气火灾监控系统第4部分： 故障电弧探测器》。
工作原理
电气设备的剩余电流、温度、电流等数据指标出现异常情况时，电气火灾监控系统的传感器会通过电磁感应 原理、温度变化的效应来收集指标变化的信息，并且将其输送至电气火灾监控系统中的“信号处理单元（signal processing unit）” 中，经过过滤、放大、A/D转换、分析、判断、对比等步骤后，一旦关键数据指标超出预 设定值则会立即发出报警讯号，并且同时传递至电气火灾监控系统的监控设备当中，然后经由监控设备进行二次 识别、判断，当确认可能会出现火灾时时，监控主机将会发送火灾预警信号，这时报警指示灯点亮并发出报警讯 号，监控系统液晶显示设备中出现火灾报警等相关详细信息。相关值班工作人员则能够根据上述显示信息第一时 间联系电力工程师或设备维修人员前往设备故障异常现场进行维修检查处理，同时将火灾报警信息传输至中央控 制室。另外，电气火灾监控系统还拥有通信组网功能，能够将其所检测到的相关火灾讯息传递至更高一层的监控 系统中，使得更高一层的监控中心可以获得火灾报警信息。
电气火灾监控系统培训资料
包括声光报警、消防联动等。
03
验收与交付
在调试完成后，对电气火灾监控系统进行验收，确保系统性能稳定、符
合设计要求；同时，完成相关文档整理和交付工作，为后续使用和维护
提供便利。
03
电气火灾监控系统的使用与维护
系统的操作与控制
01
02
