防火门监控器调试指导文件
防火门监控器技术手册--禹铎
线路连接
电源输入 电池
蜂鸣器
消音按键 通讯端口
输出:1 号闭门器供电
输出:2 号闭门器供电
门开启状态输出 公共端 门关闭状态输出
消防信号输入
2 号门关门到位状态输入 地 1 号门关门到位状态输入 2 号门开门到位状态输入 地 1 号门开门到位状态输入
接线端子说明
电源输入：DC5V。 电池：10AH 聚合物锂电池。 通讯端口：接线方式与所选通讯模块有关。默认 RS485 总线，A/B 连接到对应的 RS485 总线 A/B 上。 闭门器供电输出：连接到电控闭门器的电源端。 门开启状态输出：连接到 FAS（Fire Automation System）模块。 门关闭状态输出：连接到 FAS（Fire Automation System）模块。 消防信号输入：连接到 FAS 模块，接收消防信号，要求在没有报警信号时输入为连通的开关 信号（常闭）。 关门到位状态输入：连接到门磁，要求门磁开关在门关闭状态下为连通状态。 开门到位状态输入：连接到电控闭门器的状态信号反馈端，要求门开启到位后反馈一个连通 的开关信号。
（图 1）
防火门监控器按双扇门设计，当只用于监控单门时，为避免系统检测 2 号门状态时产生 错误的故障报警，下面两种方法可任选一种。
1. 通过软件设置监控器属性为单门，这样就不会检测 2 号门状态。 2. 将监控器上的两个开门到位状态输入并联在一起，将两个关门到位状态输入也并联
在一起，再将门磁信号和联动闭门器的应ຫໍສະໝຸດ 信号端连接到相应的监控器状态输入端。
防火门监控器技术手册
（初稿）
产品简介 产品外观 基本功能与特点 线路连接 工作原理 技术指标 通讯
产品简介
防火门监控器是显示并控制防火门打开、关闭状态的控制装置，同时也是连接中心控制 室与前端电控闭门器、电磁门吸、电磁释放器、逃生门锁等装置的桥梁和纽带。
防火门监控系统调试培训手册
AFRD100/B型防火门监控系统调试培训手册版本号发布日期编制人内容V1.0 初稿目录1.概述12.设备及元件12.1.门磁开关12.2.电磁释放器22.3.电动闭门器32.4.防火门监控模块42.5.集中电源62.6.区域分机72.7.防火门监控主机82.8.元件配置一览表92.9.图例符号92.10.布置图例102.11.通讯结构拓扑103.现场施工检查104.监控模块调试114.1.准备114.2.复查124.3.编码器开机124.4.读模块信息124.5.修改模块信息124.6.关机124.7.监控模块设备类型表124.8.注意事项125.集中电源调试135.1.接线复查135.2.故障告警135.3.主备电源切换135.4.调试记录136.区域分机调试136.1.接线复查136.2.故障告警136.3.主备电源切换136.4.调试记录137.监控器配置和调试137.1.概述137.2.通道、回路含义137.3.调试准备147.4.接线复查147.5.监控主机配置147.5.1.开机启动147.5.2.退出系统147.5.3.配置数据库167.5.4.用户管理177.5.5.分机配置187.5.6.通道配置187.5.7.模块配置197.5.8.事件信息207.5.9.IP地址配置207.5.10.运行参数217.6.监控主机调试227.6.1需具备的条件227.6.2自检测试227.6.3通讯调试227.6.4门开/闭状态对位、门关闭未到位报警、常开门手动关闭247.6.5故障报警247.6.6常开门联动关闭测试247.6.7主备电源切换247.6.8监控模块启动/复位控制247.6.9闭门器开启力测定258.监控软件使用说明258.1.开机运行258.2.主页面268.3.状态页面278.4.列表页面288.5.事件页面298.6.自检页面298.7.维护页面308.7.1用户管理308.7.2通道配置308.7.3监控模块配置306.7.4. 设备检测319.附件2 防护门监控器功能319.1.监控报警功能319.2.控制输出功能319.3.故障报警功能329.4.自检功能329.5.报警记录存储查询功能329.6.电源功能329.7.对监控模块控制功能329.8.权限控制功能3210.附件3 主要技术参数3210.1.电源3210.2.工作制3210.3.通讯方式3210.4.监控容量3210.5.监控报警项目3210.6.故障报警项目3210.7.控制输出3310.8.自检项目3310.9.事件记录3310.10.操作分级3310.11.使用环境条件331. 概述AFRD100/B防火门监控系统是安科瑞自主研发的集监视、控制、告警、管理于一体的计算机监控系统，该系统适用于商业综合体、办公楼、商住楼、医院、学校、体育馆、展览馆、星级酒店、机场、轨道交通、隧道、客运枢纽等民用建筑。

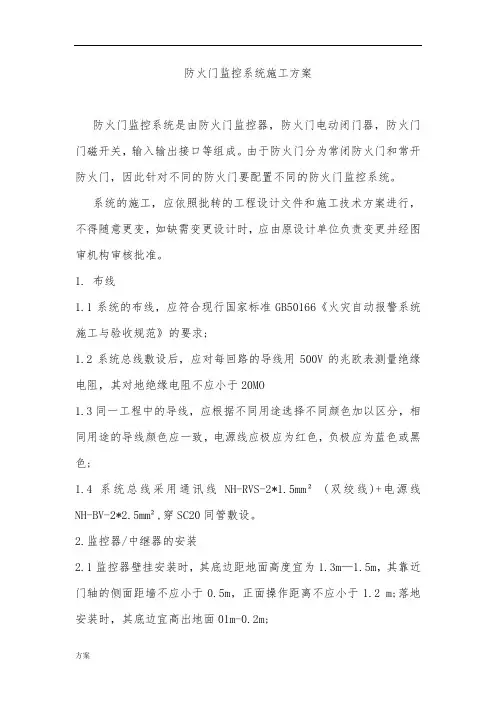

防火门监控系统施工解决方案.docx
防火门监控系统施工方案防火门监控系统是由防火门监控器，防火门电动闭门器，防火门门磁开关，输入输出接口等组成。
由于防火门分为常闭防火门和常开防火门，因此针对不同的防火门要配置不同的防火门监控系统。
系统的施工，应依照批转的工程设计文件和施工技术方案进行，不得随意更变，如缺需变更设计时，应由原设计单位负责变更并经图审机构审核批准。
1. 布线1.1系统的布线，应符合现行国家标准GB50166《火灾自动报警系统施工与验收规范》的要求;1.2系统总线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MO1.3同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致，电源线应极应为红色，负极应为蓝色或黑色;1.4系统总线采用通讯线NH-RVS-2*1.5mm²(双绞线)+电源线NH-BV-2*2.5mm²,穿SC20同管敷设。
2.监控器/中继器的安装2.1监控器壁挂安装时，其底边距地面高度宜为1.3m—1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2 m;落地安装时，其底边宜高出地面01m-0.2m;2.2引入监控器的电缆或导线，电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色;2.3防火门监控器安装在消防控制室，中继器安装在强电竖井内。
3.防火门控制器的安装3.1控制器输出回路的连接线，应使用截面积不小于1.0 mm²的耐火铜芯导线，并应留有不小于150 mm²的余量，其端部应有明显标志;3.2控制器应设置在防火门内侧墙面上，距门不宜超过0.5m，底边距地面高度宜为0.9m-1.3m。
4.系统接地系统接地的设计参照现行国家标准GB50116《火灾自动报警系统设计规范》。
5.调试5.1.1系统的调试应由建设(监理)单位组织，施工单位具体实施。
应在施工安装结束并在质量验收合格后进行；5.2.2系统图，平面图；5.2.3变更设计部分的实际施工图，变更设计的证明文件;5.2.4施工过程检查记录、调试记录；5.2.5设备的使用说明书、产品检验报告、合格证及相关材料。
NT8053防火门监控器使用说明书
【自检指示】：表明系统正在进行自检操作。
【系统故障】：表明程序不能正常运行。
【手动指示】：表明系统处于手动状态。
【自动指示】：表明系统处于自动状态。
【关门请求】：表明系统有模请事件发生。
【消音】：表明曾进行过消音操作。
【数字键】：在很多情况下需要输入数字，例如输入地址编号、密码等，此时可以按相应的数字键输入数字。此外，数字键也可被复用于输入法中的拼音输入。
【方向键】：键盘上印有箭头的四个按键是方向键，可以用它们来移动光条或改变当前的显示。【←】键与“确认”键配合使用还有一些特殊功效，将在“器件设置”说明中详细介绍。
【取消键】：输入数据过程中，如果发现数据输错了，可以按【取消】键，再重新输入。
【退出键】：从菜单项和那些由菜单项进入的页面中返回到上一级。
2.大屏幕7寸全中文彩色液晶显示。
3.单回路252点，单机8回路，单机容量2016点。
4.联网总台数200台，实现对等与主从方式功能，二者可以通过设置选择，并可混合组网。
5.对外通讯(可选组件)：
CAN口：作为监控器与监控器通讯接口。
RS232口：作为监控器与火灾报警控制器通讯接口，用于接收火警，并可作为“设置”传输通道。
4.启动：表示系统对这个模块发出了启动命令。
5.模请：模块请求启动的缩写。当系统处在手动状态下，联动关系满足时，系统不会立即启动模块，而只是发出请求启动信号，用户可根据现场情况决定是否启动模块。
6.反馈：当所监控的防火门出现异常打开或关闭时，门磁开关均会向监控器返回反馈状态。反馈信息包含通道号，指示具体门部位。
4.无极性总线：宜选用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆，最长不超过1000m。
防火门监控系统规范
防火门监控系统的维护保养
定期检查：对系统进行定期检查，确保正常运行 清洁保养：保持设备清洁，防止灰尘、污垢影响正常运行 紧固件检查：定期检查紧固件是否松动，如有需要应及时紧固 备件更换：及时更换磨损或损坏的部件，保证系统正常运行
公共场所：在公共场所，如医院、学校、博物馆等，防火门监控系统用于监控消防通 道和安全出口，确保在紧急情况下人员能够快速疏散。
住宅小区：在住宅小区中，防火门监控系统用于监控楼道、电梯前室等区域，确保居 民的生命财产安全。
05
防火门监控系统的安装 与调试
防火门监控系统的安装步骤
确定安装位置和数量，根据消防规范和现场情况确定防火门监控系统的安 装位置和数量。
当发生火灾时，防火门监控系统能够迅速响应，控制防火门关闭，阻止火 势蔓延。
防火门监控系统还具有故障报警功能，及时发现并处理设备故障，确保系 统正常运行。
防火门监控系统的工作原理基于传感器技术、通信技术和计算机技术等现 代科技手段，实现对防火门的实时监测和智能控制。
03 防火门监控系统的功能
防火门监控系统的基本功能
防火门监控系统的应用可以提高建筑物的智能化水平，提升建筑物的品质 和价值，为人们创造更加安全、舒适、便捷的生活环境。
防火门监控系统在安全防范系统中的应用
商业建筑：防火门监控系统用于监控商业建筑的消防通道和安全出口，确保在火灾等 紧急情况下人员能够安全疏散。
工业设施：在工业设施中，防火门监控系统用于监控高温、易燃、易爆等区域，确保 安全生产和防范火灾事故。
防火门监控系统的智能功能
实时监控：对防火门的开关状态进行实时监测，及时发现异常情况。

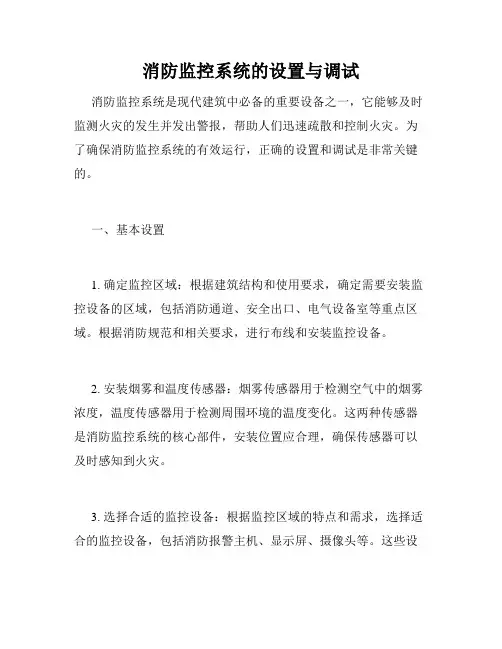

消防监控系统的设置与调试
消防监控系统的设置与调试消防监控系统是现代建筑中必备的重要设备之一，它能够及时监测火灾的发生并发出警报，帮助人们迅速疏散和控制火灾。
为了确保消防监控系统的有效运行，正确的设置和调试是非常关键的。
一、基本设置1. 确定监控区域：根据建筑结构和使用要求，确定需要安装监控设备的区域，包括消防通道、安全出口、电气设备室等重点区域。
根据消防规范和相关要求，进行布线和安装监控设备。
2. 安装烟雾和温度传感器：烟雾传感器用于检测空气中的烟雾浓度，温度传感器用于检测周围环境的温度变化。
这两种传感器是消防监控系统的核心部件，安装位置应合理，确保传感器可以及时感知到火灾。
3. 选择合适的监控设备：根据监控区域的特点和需求，选择适合的监控设备，包括消防报警主机、显示屏、摄像头等。
这些设备应具备稳定性和可靠性，能够在火灾发生时及时发出警报并提供清晰的监控画面。
二、系统调试1. 连接设备和电源：确保监控设备与电源连接良好，供电正常。
检查电线、插座等连接部分，确保没有短路、断电或者其他安全隐患。
2. 测试传感器灵敏度：通过喷射烟雾或者增加温度来测试传感器的灵敏度。
根据测试结果调整传感器的敏感度，确保能够及时感知到火灾的发生并准确判断火势。
3. 验证报警和警报功能：进行模拟火灾测试，观察监控设备是否能够及时发出报警声音和警报信号。
测试过程中要注意安全，避免实际火灾的发生。
4. 检查视频监控功能：检查摄像头的画面质量和广角范围，确保监控画面清晰可见。
调整摄像头的角度和位置，覆盖所有需要监控的区域。
5. 验证报警传输：测试报警信号的传输功能，包括传输速度和信号质量。
确保报警信息能够及时传达给相关人员，并确保信号不受干扰。
6. 定期维护与检修：消防监控系统是一项长期使用的设备，定期进行系统维护和检修是必不可少的。
定期检查监控设备、传感器等部件的工作状态，更换老化和损坏的部件，确保系统的可靠性和稳定性。
通过以上设置和调试过程，消防监控系统可以正常运行，及时发出警报并提供实时监控画面。
海湾N8001防火门系统调试说明
模块应用
3、应用方法
常闭型防火门
此 类 防 火 门 ， 仅 带 门 磁 开 关 ， 无 需 控 制 ， 模 块 输 出 端 串 接 2 4 V和 4 .7K电 阻，用于检线；反馈线接I、G。模块默认常开反馈，若反馈触点为常 闭型， 需修改模块输入参数(即功能3，将参数14改为17)。接线如图：
模块简介
例如：
门关闭时
常闭门 开启反馈
门打开时
操作介绍
6、主程序升级
查看当前版本: 在锁键状态下，按“自检”，输入超级密码， 自检完成后，右下角 显示当前版本。
准备工作： ① 下载升级软件及程序(路径： 技术服务/软件下载/N系列控制器
程序/N004、N8001主板升级软件)； ② 将CRT卡及母板插针设置在232端(共4个)； ③ 将主板上的X1插针用短路块短接； ④ 用CRT线连接XT3插座和电脑串口。
模块应用
GST-FH-8309防火门输入/输出接口 2、模块参数设置
通过编码器， 设定输入参数 (功能+3)： 13：输入自回答； 14：常开检线输入 (出厂默认)； 17：常闭检线输入。
通过编码器， 设定输出间隔时间(功能+4)： 输出间隔时间： 1~10，单位秒，超出范围默认3 (出厂默认) 。
GST-FH-MC02门磁开关
ห้องสมุดไป่ตู้磁体
GST-FH-MC02
技术特性： ① 用于监视双扇常闭型防火门状态。 ② 工作电压： 总线24V 允许范围： 16V~28V ③ 待机电流≤0.4mA 动作电流≤0.6mA ④ 线制：信号二总线 ⑤ 编码方式：电子编码方式， 占用一个总线编码点
门磁开关应用
1、接线说明
模块简介
GST-LD-8308输入/输出接口
防火门监控系统该如何设置呢？
防火门监控系统购买回来之后，那么首先就是我们要对这些进行一些相关的设置，才能够让他们为我们所用。
一、手动设置火灾报警按钮
作为常开防火门关闭的联动触发，信号联动触发信号应有火灾报警控制器或者是消防联动控制器发出，并且要由消防联动控制器或者是防火门监控器联动控制防火门关闭。
二、通道上的各个开关
那么接下来还要把各防火门的开启关闭以及故障状态信号要及时的反馈到防火门，监控器系统中。
而且消防联动控制器还需要自动打开涉及疏散的电动栅杆等功能。
三、打开停车场出口挡杆的功能
消防联动控制器还需要打开疏散通道上有门禁系统控制的门和庭院电动大门的功能，并且还要具有打开停车场出入口档杆的功能。
防火门监控系统的设置是非常重要的，所以大家这一点一定不要忘记，而且也不能够随便设置，如果不知道的话，可以找专业的人来操作。
深圳市实安消防设备有限公司，是一家集消防产品研发、设计、销售和消防工程设计、施工、维保服务于一体的综合性消防企业。
目前公司经营产品类主要有七氟丙烷气体灭火系统、IG541气体灭火系统、超细干粉自动灭火装置、厨房灭火装置、智能应急疏散系统，消防电源监控系统，电气火灾监控系统，防火门监控消防产品。
产品应用广泛，适用于各种工业及民用建筑领域，品质优良、服务周到。
防火门、防火窗调试
防火门、防火窗调试防火门调试1、常闭防火门，从门的任意一侧手动开启，应自动关闭。
当装有信号反馈装置时，开、关状态信号应反馈到消防控制室。
检查数量：全数检查。
检查方法：手动试验。
2、常开防火门，其任意一侧的火灾探测器报警后，应自动关闭，并应将关闭信号反馈至消防控制室。
检查数量：全数检查。
检查方法：用专用测试工具，使常开防火门一侧的火灾探测器发出模拟火灾报警信号，观察防火门动作情况及消防控制室信号显示情况。
3、常开防火门，接到消防控制室手动发出的关闭指令后，应自动关闭，并应将关闭信号反馈至消防控制室。
检查数量：全数检查。
检查方法：在消防控制室启动防火门关闭功能，观察防火门动作情况及消防控制室信号显示情况。
4、常开防火门，接到现场手动发出的关闭指令后，应自动关闭，并应将关闭信号反馈至消防控制室。
检查数量：全数检查。
检查方法：现场手动启动防火门关闭装置，观察防火门动作情况及消防控制室信号显示情况。
防火窗调试1、活动式防火窗，现场手动启动防火窗窗扇启闭控制装置时，活动窗扇应灵活开启，并应完全关闭，同时应无启闭卡阻现象。
检查数量：全数检查。
检查方法：手动试验。
2 、活动式防火窗，其任意一侧的火灾探测器报警后，应自动关闭，并应将关闭信号反馈至消防控制室。
检查数量：全数检查。
检查方法：用专用测试工具，使活动式防火窗任一侧的火灾探测器发出模拟火灾报警信号，观察防火窗动作情况及消防控制室信号显示情况。
3 、活动式防火窗，接到消防控制室发出的关闭指令后，应自动关闭，并应将关闭信号反馈至消防控制室。
检查数量：全数检查。
检查方法：在消防控制室启动防火窗关闭功能，观察防火窗动作情况及消防控制室信号显示情况。
4 、安装在活动式防火窗上的温控释放装置动作后，活动式防火窗应在60s内自动关闭。
检查数量：同一工程同类温控释放装置抽检1个～2个。
检查方法：活动式防火窗安装并调试完毕后，切断电源，加热温控释放装置，使其热敏感元件动作，观察防火窗动作情况，用秒表测试关闭时间。
GST-FH-N3200防火门主机调试说明
> 可靠性高 监控器内不同的回路板之间电气隔离。 > 配置灵活 监控器采用模块化设计，用户可根据需求灵活配 置板卡。
> 友好的人机交互 监控器采用图形化彩色显示界面，界面清晰易懂、 方便直观。
GST-FH-N3200G
> 调试功能丰富 GST-FH-N3200T 监控器具有定点调试、重码检测、编码修改等多
网络插座： RS-422通讯插座。
二、产品调试 主要菜单目录
“设置”
1、日期时间 2、密码设置 3、工作模式
4、网络设置 5、设备注册
6、设备定义 7、联动公式 8、设备调试 9、工程名称
1、调试模式设置 2、屏幕保护设置 3、门故障延时设置 1、通讯板卡配置 2、GST联网设置 3、清除故障从机 4、二次码兼容性
种调试功能，方便现场调试以及故障排查。
一、产品简介 技术特性
GST-FH-N3200G GST-FH-N3200T
结构 液晶屏 备用电源 触点输出
注释
记录存储
琴台、立柜
7.0英寸彩色LED液晶屏
12V/16Ah电池，2节 2路，常开、常闭可设，容 量为1A/24VDC
40个字符， 20个汉字 10000条门状态记录， 8000条运行记录， 1000条操作记录。
>从机地址： 既是联网地址又是CRT地址； >常开（闭）反馈，指常开（闭）门的反馈信息；门故障， 指N3200防火门监控器间的门故障信息。
二、产品调试 二次码兼容性
根据工程调试需要选择“低6位对齐”或“高6位对 齐”，建议使用高6位。 注：与9位二次码控制器联网时，兼容性要保持一致。
二、产品调试
GST-LD-8308 输入/输出接口
火灾自动报警系统防火门监控系统联动控制功能调试检测检验批质量验收记录
火灾自动报警系统防火门监控系统联动控制功能调试检测检验批质量验收记录火灾自动报警系统和防火门监控系统联动控制功能的调试、检测和检验质量验收是确保系统安全可靠运行的重要环节。
下面是一个1200字以上的火灾自动报警系统防火门监控系统联动控制功能调试、检测检验批质量验收记录的范例。
一、调试、检测和检验批质量验收目的：确保火灾自动报警系统和防火门监控系统联动控制功能正常可靠。
二、调试、检测和检验批质量验收范围：三、调试、检测和检验批质量验收依据：3.相关设计文件和技术文件。
四、调试、检测和检验批质量验收内容：1.系统连接和通讯检测：(1)检查各个系统之间的接线是否正确连接。
(2)检测系统之间的通讯是否正常，包括数据传输和指令发送接收。
2.联动控制检测：(1)开启火灾自动报警系统，检测防火门监控系统是否自动触发关闭防火门。
(2)模拟火灾情况，触发火灾报警器，检测防火门监控系统是否自动打开防火门。
(3)检测联动控制是否灵敏，实时反应火灾情况。
3.防火门开关状态检测：(1)检测防火门的开关状态是否准确，包括开启、关闭、半开等。
(2)检测防火门的位置反馈是否准确。
4.报警记录和事件记录检测：(1)检测系统是否可以正常记录火灾报警事件和防火门开关事件。
(2)检测报警记录和事件记录是否可靠、准确。
五、调试、检测和检验批质量验收结果：1.系统连接和通讯检测结果：(1)各个系统之间的接线正确连接。
(2)系统之间的通讯正常，数据传输和指令发送接收正常。
2.联动控制检测结果：(1)火灾自动报警系统可以触发关闭防火门。
(2)模拟火灾情况时，防火门监控系统可以自动打开防火门。
(3)联动控制灵敏，实时反应火灾情况。
3.防火门开关状态检测结果：(1)防火门的开关状态准确，包括开启、关闭、半开等。
(2)防火门的位置反馈准确。
4.报警记录和事件记录检测结果：(1)系统可以正常记录火灾报警事件和防火门开关事件。
(2)报警记录和事件记录可靠、准确。
火灾自动报警系统调试 - 防火门监控系统调试
防火门监控系统调试系统调试1 一般规定1．1 系统调试应包括系统部件功能调试和分系统的联动控制功能调试，并应符合下列规定：1 应对系统部件的主要功能、性能进行全数检查，系统设备的主要功能、性能应符合现行国家标准的规定；2 应逐一对每个报警区域、防护区域或防烟区域设置的消防系统进行联动控制功能检查，系统的联动控制功能应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB 50116的规定；3 不符合规定的项目应进行整改，并应重新进行调试。
1．2 火灾报警控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源监控器等控制类设备的报警和显示功能，应符合下列规定：1 火灾探测器、可燃气体探测器、电气火灾监控探测器等探测器发出报警信号或处于故障状态时，控制类设备应发出声、光报警信号，记录报警时间；2 控制器应显示发出报警信号部件或故障部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第4．2．2条的规定。
1．3 消防联动控制器的联动启动和显示功能应符合下列规定：1 消防联动控制器接收到满足联动触发条件的报警信号后，应在3s内发出控制相应受控设备动作的启动信号，点亮启动指示灯，记录启动时间；2 消防联动控制器应接收并显示受控部件的动作反馈信息，显示部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第2．2条的规定。
1．4 消防控制室图形显示装置的消防设备运行状态显示功能应符合下列规定：1 消防控制室图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监管信息；2 消防控制室图形显示装置应接收并显示消防联动控制器发送的联动控制信息、受控设备的动作反馈信息；3 消防控制室图形显示装置显示的信息应与控制器的显示信息一致。
1．5 气体灭火系统、防火卷帘系统、防火门监控系统、自动喷水灭火系统、消火栓系统、防烟与排烟系统、消防应急照明及疏散指示系统、电梯与非消防电源等相关系统的联动控制调试，应在各分系统功能调试合格后进行。
防火卷帘、防火门、防火窗调试及验收规定
防火卷帘、防火门、防火窗调试及验收规定防火卷帘、防火门、防火窗功能调试一般规定1、防火卷帘、防火门、防火窗安装完毕后应进行功能调试，当有火灾自动报警系统时，功能调试应在有关火灾自动报警系统及联动控制设备调试合格后进行。
功能调试应由施工单位负责，监理单位监督。
2、防火卷帘、防火门、防火窗的功能调试应符合下列规定：(1)调试前应具有相关的技术资料和施工过程检查记录及调试必需的其他资料。
(2)调试前应根据GB50877-2014规范规定的调试内容和调试方法，制订调试方案，并应经监理单位批准。
(3)调试人员应根据批准的调试方案按程序进行调试。
3、防火卷帘、防火门、防火窗的功能调试应按规范填写调试过程检查记录。
施工单位应在调试合格后向建设单位申请验收。
防火卷帘调试1、防火卷帘控制器应进行通电功能、备用电源、火灾报警功能、故障报警功能、自动控制功能、手动控制功能和自重下降功能调试，并应符合下列要求：(1)通电功能调试时，应将防火卷帘控制器分别与消防控制室的火灾报警控制器或消防联动控制设备、相关的火灾探测器、卷门机等连接并通电，防火卷帘控制器应处于正常工作状态。
检查数量：全数检查。
检查方法：直观检查。
(2)备用电源调试时，设有备用电源的防火卷帘，其控制器应有主、备电源转换功能。
主、备电源的工作状态应有指示，主、备电源的转换不应使防火卷帘控制器发生误动作。
备用电源的电池容量应保证防火卷帘控制器在备用电源供电条件下能正常可靠工作1h，并应提供控制器控制卷门机速放控制装置完成卷帘自重垂降，控制卷帘降至下限位所需的电源。
检查数量：全数检查。
检查方法：切断防火卷帘控制器的主电源，观察电源工作指示灯变化情况和防火卷帘是否发生误动作。
再切断卷门机主电源，使用备用电源供电，使防火卷帘控制器工作1h，用备用电源启动速放控制装置，观察防火卷帘动作、运行情况。
(3)火灾报警功能调试时，防火卷帘控制器应直接或间接地接收来自火灾探测器组发出的火灾报警信号，并应发出声、光报警信号。
消防远程监控系统安装与调试范本（2篇）
消防远程监控系统安装与调试范本一、引言消防远程监控系统是基于互联网技术和视频监控技术的一种安全监控系统，可以实时监测消防设备的运行状态和火灾预警信息，为消防部门提供及时有效的信息反馈，以保障人们的生命财产安全。
本文将介绍消防远程监控系统的安装与调试过程，以期为相关人员提供参考。
二、系统安装准备工作1.硬件设备准备首先需要准备好一台消防远程监控系统的服务器，以及相应的网络摄像机、消防设备和联网设备等硬件设备。
确保这些设备的品质可靠、稳定性好，符合消防要求。
2.网络环境准备消防远程监控系统需要在稳定的网络环境下运行，因此需要对网络进行评估和优化。
确保网络带宽和传输速度满足系统的要求，同时需要做好防火墙和网络安全设置，以保障系统的安全性和稳定性。
三、系统安装步骤1.安装服务器将消防远程监控系统服务器安装在指定的机房或机柜中，并进行必要的固定和接地工作。
同时连接好电源线、网络线等，并确保设备运行状态正常。
2.安装摄像机按照精心测算的位置布局图将网络摄像机安装在消防设备周围，以确保监控画面能够全面、清晰地覆盖到每个消防设备的位置。
摄像机安装后需要进行调整，使其画面角度和焦距适应实际情况。
3.连接消防设备将消防设备与服务器进行连接，确保其能够实时上传运行状态和报警信息。
根据实际情况可能需要进行一些硬件设备的调整，以满足系统的要求。
4.设置软件参数根据具体需求设置消防远程监控系统软件的参数，包括视频画面质量、数据传输速度、报警灵敏度等。
同时需要设置相关的用户权限，确保只有授权的人员能够访问和操控系统。
5.系统测试与调试完成上述安装工作后，需要对整个系统进行测试和调试。
首先测试网络连接状态，确保系统能够正常联网传输数据。
然后测试消防设备的运行状态检测和报警功能，确保系统能够及时响应并传递报警信息。
最后测试视频监控画面的质量和流畅度，确保画面能够清晰、稳定地传输。
四、系统使用与维护1.培训操作人员对消防远程监控系统的操作人员进行培训，包括系统的基本操作、故障处理和报警处理等。
防火门监控系统调试方案
防火门监控系统调试方案
一、调试时首先应做以下工作
1、对设备的规格、型号、数量、备品备件等按设计要求查验；
2、对于系统线路出现错线、开路、虚焊、短路、绝缘电阻小于20MΩ等问题，应采取相应的处理措施。
二、逐个将防火门监控器与火灾报警控制器、闭门器和释放器连接并通电，手动操作防火门监控器，应能直接控制与其连接的每个释放器的工作状态，并点亮其启动总指示灯，显示释放器的反馈信号。
三、使火灾报警控制器发出火灾报警信号，监控器应能接收来自火灾自动报警系统的火灾报警信号，并在30s内向释放器发出启动信号，点亮启动总指示灯，接收释放器（或门磁开关）的反馈信号。
四、检查防火门监控器的故障状态总指示灯，使防火门处于半开闭状态时，该指示灯应点亮并发出声光报警信号，采用仪表测量声信号的声压级（正前方1m处），应在65-85dB之间，故障声信号每分钟至少提示1次，每次持续时间应在1-3s。
五、检查防火门监控器主电源、备用电源的自动转换功能，主、备电源的工作状态应有指示，主、备电转换不应使监控器发生误动作。
防火门监控系统调试、检测、验收记录
□
□
□
□
C
2监控器与监控模块的连线断路、短路时，监控器应在100s内发出故障声光信号，显示故障部件的地址注释信息，且显示的地址注释信息应与附录D一致
分别使监控器与任一监控模块的连线断路、短路；用秒表测量监控器故障报警响应时间，检查监控器故障信息显示情况
□
□
□
□
□
C
5.1.4
消音功能
监控器应能手动消除报警声信号
常开防火门闭合后，检查监控器的显示情况
□
□
□
□
□
C
5.5
防火门
故障报警功能
4.14.7
常闭防火门未完全闭合时，监控模块应向监控器发送常闭防火门故障报警信号，监控器应发出故障声、光信号，显示故障防火门的地址注释信息，且监控器显示的地址注释信息应与附录D一致
使监控模块监视的常闭防火门处于未完全闭合状态，观察监控器故障报警情况，检查监控器的显示情况
□
□
□
□
□
C
5.2.2
启动、反馈功能
监控器应能控制常开防火门关闭，点亮启动指示灯；接收并显示防火门关闭的反馈信息，显示防火门的地址注释信息，且显示的地址注释信息应与附录D一致
按照附录D的地址编号，操作防火门监控器启动监控模块，观察监控器启动指示灯点亮情况、对应防火门关闭情况，检查监控器的显示情况
□
□
□
□
□
□
□
C
Ⅲ防火门监控系统联动控制功能的调试、检测、验收
报警区域编号
调试准备
4.14.8
使防火门监控器与消防联动控制器相连接，使消防联动控制器处于自动控制工作状态
—
—
联动控制功能
部局通知：关于对防火门监控器设置问题的答复意见
部局通知：关于对防火门监控器设置问题的答复意见附：背景资料：2012年12月31日，国家标准委批准发布强制性国家标准《防火门监控器》，标准编号为GB29364-2012，于2013年7月1日实施。
GB29364-2012《防火门监控器》规定了防火门监控器、防火门电磁释放器、常开防火门电动闭门器、防火门门磁开关的基本功能，以及防火门监控器的故障报警功能、自检功能和电源功能。
根据这个国家标准，所有安装了防火门的建筑必须安装防火门监控系统，以保证防火门的正常使用。
同时在发生火灾等突发状况时，防火门能够起到防火，隔烟，隔火的作用，保证楼梯等逃生通道的畅通，保护人们安全离开。
那么防火门监控系统应该如何设置呢？第一，防火门监控器的设置。
按照标准，防火门监控器的设置应该符合以下规定。
1、防火门的启闭在人员疏散中起到至关重要的作用，因此防火门监控器应设置在消防控制室内，没有消防控制室时，应该设置在有人值班的场所。
2、电动开门器的手动开门控制按钮应设置在防火门附近的内侧墙面上，方面疏散人员逃离火灾现场时使用，规定底边距地面高度应为0.9m-1.3m，是为便于疏散人员的触摸。
3、防火门监控器的设置应与火灾报警控制器的安装设置要求一致。
第二，不同的防火门应该设置相应的防火门监控系统。
防火门有常开防火门和常闭防火门。
常开防火门在正常情况下处于开门状态，当有火灾发生时，消防主机发出信号联动电动闭门器关闭防火门，从而起到隔火隔烟的作用。
而常闭防火门应该一直处于关闭状态，设置防火门监控系统主要是为了监控常闭防火门是否一直处于关门状态。
因为有的时候不可避免会出现人为打开常闭防火门的情况，一旦常闭防火门被长期人为打开不关闭，当火灾发生的时候，常闭防火门就起不到隔火隔烟，反而会蔓延火势，增加救援难度。
因此常开防火门要用常开防火门监控系统，常闭防火门要用常闭防火门监控系统。
第三，哪些地方需要设置防火门监控系统？简单地说，安装了防火门的地方都需要安装防火门监控系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SH4012防火门监控器调试指导文件各位同事，请在指导或调试前仔细阅读说明书，并请结合图纸设计要求进行。
1.布线要求●主机交流电源线：应采用耐压750V以上的三芯绝缘线。
●主机机壳保护接地线：宜用截面积≥4mm2的铜导线，接地电阻应小于4Ω。
●DC24外供电源线：应选用ZR-BV截面积≥2.5 mm2线缆，应根据负载电流和线径计算线长，保证末端电压大于DC18V。
穿金属管或阻燃管敷设，严禁与强电共管。
估算方式如下：A = 0.005×I×L ；公式中A为到导线线径（mm2），I为工作时的最大电流（A）,L为导线最大长度（m）。
比如：当电流为1 A，导线最大长度500m时, 线径应该采用2.5mm2。
●控制输出线：应选用ZR-BV截面积≥1.0mm2线缆，应根据负载电流和线径计算线长，保证用电设备的最低工作电压。
●回路总线：无极性，应选用ZR-RVS或ZR-RVSP（电缆）截面积≥1.0mm2的双绞线，最长不超过1000m。
穿金属管或阻燃管敷设，严禁与强电共管。
●RS485通讯总线：应选用ZR-RVS或ZR-RVSP（电缆）截面积≥1.0 mm2双绞线，最大线长不超过1000m。
负载设备：火灾报警控制器、防火门监控器。
穿金属管或阻燃管敷设，严禁与强电共管。
●RS232通讯线（CRT数据线）：＜15m。
负载设备：PC机。
●USB通信线（USB2.0双公头线）：＜5m。
负载设备：PC机。
可在计算机上进行监控器的系统配置和所有的设备定义，通过USB口快速下载到监控器。
也可通过USB口快速备份监控器所有配置信息，保存为配置文件。
配置信息可生成为Excel表格，便于打印和查询。
2.组网功能●可作为从机接入火灾报警控制器的主从机网络，接收火灾报警器下发的火警信息，实现防火门自动联动控制，最大接入台数达98台。
同时自身也可组成最大数量达99台防火门监控器网络。
●触点输出和输入：2路输出触点（故障和门故障输出），3路火警输入触点。
3.主机容量及安装●单台主机最大两个回路，最大480点，不可扩展。
●壁挂安装，支持后面进线和上面进线方式。
4.模块设备的使用●常闭门：SH2107A模块；（也可使用SH4009，但使用SH4009模块时需增加电源线）●单门常开、双门常开、电磁门吸释放器：SH4009模块；5.模块接线方法及应用5.1.SH4009模块A.技术特性及模块端子定义：●输入端与无源触点连接，可按需求设置为常开反馈或常闭反馈方式，两者连接方式相同；输出端用于常开门时，为DC24V有源常闭输出，用于常闭门时，输出不接线。
在双门常开模式下，模块动作时常闭1先动作，5秒后常闭2动作，对于需要按照先后顺序关门的场合需要注意这一点。
●输入检线：输入端发生短路、断路时，SH4009向防火门监控器发送故障信号；输入动作时，SH4009向防火门监控器发送反馈信号。
●输出检线：输出线路发生短路、断路时，SH4009将向防火门监控器发送故障信号。
●输出控制方式：电平、脉冲（脉冲启动时继电器吸合时间为5s）。
●指示灯：红色输入灯：上电闪一次；正常时每25秒闪2次；故障时每25秒闪3次；反馈时常亮。
红色输出灯：启动时常亮；脉冲启动时常亮5秒后变为每1秒闪亮。
●线制：与防火门监控器采用无极性信号二总线连接，与电源线采用无极性二线制连接。
●SH4009输入线（反馈）末端（远离SH4009端）需要并接1只10kΩ的终端电阻●SH4009底座接线端子标识见下图：接线说明如下：1）MA、MB端（1、2）：监控器二总线，无极性；2）反馈2、IG地、反馈1（3、4、5）：反馈输入；（反馈端末端需要并接1只10kΩ的终端电阻）3）常闭2、公共、常闭1（8、9、10）：DC24有源输出；4）24V1端、24V2端（6、7）：外接无极性24V直流电源输入；图底座接线端子标识B.模块应用：●单门常开使用SH4009模块；4为公共，4和5端（远离SH4009端）加10K电阻接反馈，9和10接输出；●双门常开使用SH4009模块；4为公共，4和5端（远离SH4009端）加10K电阻接反馈，4和3端子（远离SH4009端）加10K电阻接反馈。
9为公共，9和10 接输出，8和9接输出。
●电磁门吸释放器使用SH4009模块；4和5端（远离SH4009端）加10K电阻接反馈，9和10接输出；●单门常闭使用SH4009模块时，断开有反馈；4或5端（远离SH4009端）加10K电阻接反馈；C.模块应用模式设定：SH4009工作模式默认（003）为：双门、常开、电平模式，可以根据现场需要，下发命令重新设定。
可通过手持编码器进行单个设定或者通过防火门监控器进行单个或者整个回路的设定。
手持编码器设定：见表1表2 工作模式（对应温值）D.模块接线示意图SH4009在防火门监控器系统中的应用方法如下图。
图1单门常开门（电动闭门器）图2双门常开门（电动闭门器）图1单门常开门（电动闭门器）图2双门常开门（电动闭门器）图3单门常开门（电磁释放器、门磁开关） 图4双门常开门（电磁释放器、门磁开关） E.工作模式、状态查询：第一种查询方式是使用控制器观察烟温曲线，烟温曲线显示界面上实时显示“温值”、“级别”数值。
“温值”是三位数值，其中个位数表示对应的工作模式（见下表），百位数表示故障状态（当温值为100～107，表示有线路故障）；“级别”值也是三位数值，级别数值表征线路故障情况，线路正常情况下级别值为“007”，当模块出现故障并持续20秒会使级别值变成“000”，也就是说控制器检测到模块上报的故障并通过级别值显示出来这一过程需要20秒时间。
（具体查询方法详见控制器使用说明书）第二种查询方式是编码器查询，按照编码地址的步骤编码9902显示的四位数值即可表示模块的工作模式及输入线路状态。
首先看该四位数的左起第一位，如为“7”表示模块处于正常监视状态，如为“0”表示模块处于报修状态；第一位之后的三位表示温值，可通过表3 温值与对应工作模式5.2. SH2107A 模块A.技术特性及接线方法：● 输入方式：1路，无源触点输入；与具有常开无源触点的现场设备连接（出厂默认），可通过编码器设为与具有常闭无源触点的现场设备连接（连接常闭门时，需将SH2107A 用手持编码器改为该种模式）。
出厂默认设置成报反馈模式即设备动作报反馈。
● 线路检测：常闭输入方式（端子4、5断开时反馈，输入线路（设备端）必须串联一个10k Ω的终端电阻）下输入线路短路，模块会向控制器发送报修信号。
● 模块与具有无源常闭触点的消防设备接线如下图。
消防设备的无源常闭触点断开为动作信号，模块向控制器发送反馈信号。
该种输入方式下如果模块与消防设备之间的线路短路，模块向控制器报修。
图模块与具有无源常闭触点的消防设备接线示意图B.模块应用●单门常闭使用SH2107A模块，断开有反馈；4或5端子加10K电阻串联，接反馈；●双门常闭使用SH2107A模块，任一触点断开有反馈；4或5端子加10K电阻串联，将两个反馈触点进行串接后接入；C.工作模式设定：9917：火警模式9919：常开模式（出厂默认）9918：反馈模式（出厂默认）9920：常闭模式E.工作模式、状态查询：第一种查询方式是使用控制器观察烟温曲线，烟温曲线显示界面上实时显示“温值”、“级别”数值。
“温值”是三位数值，其中个位数表示对应的工作模式（见下表），十位数表示故障状态（当温值为11、13、15、17，表示有线路故障）；“级别”值也是三位数值，级别数值表征线路故障情况，线路正常情况下级别值为“007”，当模块出现故障并持续20秒会使级别值变成“000”，也就是说控制器检测到模块上报的故障并通过级别值显示出来这一过程需要20秒时间。
（具体查询方法详见控制器使用说明书）第二种查询方式是编码器查询，按照编码地址的步骤编码9902显示的四位数值即可表示模块的工作模式及输入线路状态。
首先看该四位数的左起第一位，如为“7”表示模块处于正常监视状态，如为“0”表示模块处于报修状态；第一位之后的三位表示温值，可通过表4 温值与对应工作模式6.系统示意图(典型系统接线示意图)单门常开单门常开单门常闭双门常开双门常开双门常闭7.系统调试7.1.设备定义的内容●二次码：即为用户编码，由8位0到9的数字组成，它是人为定义用来表达这个设备所在的特定的现场环境的一组数，通过此编码可以很容易的知道被编码设备的位置以及与位置相关的其它信息。
●设备特性：字节的高位指示防火门的类型（1表示单门常开，2表示单门常闭，3表示双门常开，4表示双门常闭），低位指示输出方式（0表示电平，1表示脉冲）。
对于常闭防火门来说，没有启动的概念，因此常闭门的输出方式设置不起作用。
比如防火门特性设置为31，表示该防火门是双门常开型，启动方式为脉冲输出。
7.2.总线设备定义7.3.联动关系格式联动公式是用来定义系统中报警设备与被控设备间联动关系的逻辑表达式。
当监控器接收到火警信息，监控器可按照这些逻辑表达式自动对被控设备执行“立即启动”或“立即停动”操作。
本系统联动公式由等号分成前后两部分，前面为条件，由二次码、设备类型及关系运算符组成；后面为将要联动的设备，由二次码、设备类型及延时启动时间（延时时间请设置为00，监控器暂不支持延时启动）组成。
表示：当00010010号报警接口或00010011号报警接口报警时，00010013号防火门立即启动。
注意：1）联动公式中等号前后的设备都要求由二次码和设备类型构成，类型不能缺省。
2）联动公式中的等号有四种表达方式，分别为“=”、“==”、“=×”、“==×”。
若联动公式中的等号为“=”、“=×”，联动条件满足时，控制点只有在“全部自动”的状态下才可进行联动操作（“=”为联动启动；“=×”为联动停动）；若联动公式中的等号为“==”、“==×”，联动条件满足时，控制点在“部分自动”及“全部自动”状态下均可进行联动操作（“==”为联动启动；“==×”为联动停动）。
3）在一个联动公式中只能有一处表示因果关系的等号。
4）关系符号有“或”、“与”两种，其中“+”代表“或”，“×”代表“与”。
5）等号后面的联动设备的延时时间数字为00，表示立即执行。
6）联动公式中允许有通配符用“*”表示，用其代替0－9 之间的任何数字。
通配符既可出现在公式的条件部分，也可出现在联动部分用来合理简化联动公式。
当其出现在条件部分时，这样一系列设备之间隐含“或”关系，例如0*001015004即代表：010********+020********+03001015004+04001015004+05001015004+06001015004+070010 15004+08001015004+09001015004+00001015004；而在联动部分则表示这样一组设备。
