常用低压断路器型号及应用.
工厂常用低压电器
2.1 低压断路器
2.1.6常用典型低压断路器
万能式低压断路器又称为框架式断路器，国产主要有DW15 、DW16和DWX15及DW45等系列，还有引进国外技术 生产的ME、AH、3WE等系列产品。DW15系列适用于交 流50 Hz，额定工作电压至1 140 V，额定电流至4 000 A的低压电路中，用来配电、保护低压电网及电源设备的过 载、欠电压和短路，还可以用来保护电动机，还可在正常条 件下做不频繁的启动控制，DW15系列的结构示意图如图25所示。
上一页 下一页 返回
2.1 低压断路器
2.1.4脱扣器的种类及作用 低压断路器配置的脱扣器有多种形式，有的配置单一的脱扣
器，更多的是配置两种或两种以上的脱扣器，当配置两种及 两种以上的脱扣器的称为复式脱扣器。根据脱扣器的工作原 理不同，常见的脱扣器分为以下几种： （1）过流脱扣器。过流脱扣器均与被保护电路串联，在正 常情况下，其感测元件的电流虽不为0，但不足以使自由脱 扣机构动作，当其工作电流超过整定值时，其感测元件才会 动作，使断路器延时或瞬时分断主电路。根据其原理又分为 瞬时动作的电磁式过流脱扣器、过载长延时反时限动作的双 金属片热脱扣器、过载长延时反时限动作短路瞬时动作的液 压脱扣器、过载长延时短路短延时及特大短路瞬时动作的半 导体脱扣器。
工厂常用低压电器
2.1 低压断路器
2.1.1低压断路器的用途、特点、种类
1.断路器的用途 低压断路器俗称自动空气开关，是低压配电网中主要开关电
器之一，它不仅可以接通和分断正常负载电流、电动机工作 电流和过载电流，而且能接通和分断短路电流。主要在不频 繁操作的低压电路中作为电源开关使用，并对线路和电气设 备及电动机等起保护作用，当它们发生过载、严重过流、短 路、断相、漏电等故障时，能自动切除故障线路及故障设备 。
常用低压电器型号,用途及特性.
国ABB公司制造技术的产品。
T16、T25热继电器采用摩擦脱扣式动作机构，带断相运转保护；T85、TSA45采用拉簧式脱扣动
作机构（跳跃机构），带断相保护；T170、T105采用背包跳跃机构，T250、T370采用主回路带
二. 接触器与电磁起动器,电磁铁.
1.交流接触器. 2.电磁起动器. 3.电磁铁.
1.交流接触器:
CJX3系列交流接触器适用于交流50Hz或60Hz电压至660V、电流至400A（380VAC3使用类别）的电力
线路中供远距离接通或分断电路用，可频繁地起动及控制交流电动机。CJX3-□Ａ、CJX３－□B系列
继电器动作与否。按动检验按钮，断开常闭触点，即可检查通电后控制回路的动作情况。
当主电路中电动机过载或断相时，热继电器动作，同时动作脱扣指示件弹出，显示热继电器已动作。
热继电器可手动复位，也可自动复位，复位后，热继电器即可再次投人工作。
T系列热继电器适用于交流50或60Hz、额定电压至660V、额定电流至500A的电力线路中，用作三
用耐弧塑料弧罩。
B9～B30可快速安装在符合欧洲标准35EN50022的安装卡轨上。
2.电磁起动器:
用途及特点:
QC25系列电磁起动器适用于交流50Hz或60Hz、额定工作电压660V及以下、额定工作电流150A及以下
的电路中，供交流电动机的直接起动、停止与正反向运转的控制，对电动机具有过负载、断相和失压
下部还装有卡轨安装用的锁扣，可安装于IEC标准规定的35mm宽帽形安装轨上，拆装方便。CJ20-40及以
上的接触器为两层布置正装式结构，主触头和灭弧室在上，电磁系统在下，两只独立的辅助触头组件布置
常用低、高压电气设备的型号认识
常用低压电器设备刀开关：开启式刀开关、低压负荷开关、刀熔开关、组合开关低压刀开关（QK ）：适用于频率为50～60Hz ，额定电压380V （直流440V ）、额定电流1500A 。
作为不频繁手动接通和风断电路或作隔离电源保证检修之用。
常用类型有开启式刀开关、开启式负荷开关、刀熔开关、封闭式负荷开关等。
低压负荷开关（QL ）：是由带灭弧装置的刀开关与熔断器串联而成，外装封闭式铁壳或开启式胶盖。
可以带负荷操作，也能进行短路保护，但不能频繁操作。
在低压电路中常用为电源引入开关。
主要用于电气照明电路、电热电路不频繁操作的保护。
刀熔开关（QKF ）又叫熔断器式刀开关：一种具有刀开关和熔断器的双重功能，能对线路实行控制和保护功能。
常见为HR3系列。
低压断路器（QF）又叫空气开关：它不仅能带负荷通断电路，而且能在短路、过负荷、欠电压或失压的情况下自动跳闸，断开故障。
脱扣方式：a)分励脱扣器：用于远距离跳闸b)欠电压或失压脱扣器：用于欠电压或失压保护。
c)热脱扣器：用于线路或设备长时间过负荷保护，当线路电流出现较长时间过载时，金属片受热变形，使得断路器跳闸。
d)过电流脱扣器：用于短路、过负荷保护。
e)复式脱扣器：有过电流和热脱扣两重功能。
主要保护方案有和。
操作方法少低压熔断器（FU）：低压断路器主要是实现低压配电系统的短路保护注意：不适用于引进的断路器熔体额定电流（A）熔断器额定电流（A）其他标志（A—改进型）设计序号低压开关柜又称为低压配电屏低压开关柜是按照一定的接线方案要求将有关的设备组装而成的成套设备。
一般作为动力和照明等用电设备的配电线路的配电设备。
作控制、保护和计量之用。
低压配电箱（动力箱和照明箱）动力配电箱是从低压配电屏引出的低压配电线路在到各个用电设备，是车间和民用建筑的供配电系统中对用电设备的最后一级控制和保护设备。
配电箱安装方式：靠墙式、悬挂式和嵌入式。
靠墙式是靠墙落地安装，悬挂式是挂在墙壁上明装，嵌入式是嵌在墙壁里暗装。
低压断路器的原理及应用
低压断路器的原理及应用
一、低压断路器的工作原理
1.热保护原理：
当电路中的电流超过断路器额定电流值时，通过电流传感器感知到电流值，并将电流值转换为热量。
在电流超过额定电流一段时间后，热量会使得断路器内部的双金属片发生变形，进而引起断路器触发动作，切断电路。
2.电磁保护原理：
当电路中的电流超过断路器额定电流值时，通过电磁线圈产生的磁场作用，使得阀板发生位移，并迅速引起断路器触发动作。
二、低压断路器的应用
1.低压断路器在民用建筑中的应用：
2.低压断路器在工业领域中的应用：
低压断路器在工业领域中的应用也非常普遍。
它可以用于控制和保护工业设备和电器设备，如电动机、发电机、变压器等。
断路器可以快速切断电路，防止设备过载、短路和地震等故障引起的事故，保证工业设备的正常运行和生产效率。
3.低压断路器在交通运输中的应用：
4.低压断路器在能源系统中的应用：
总之，低压断路器是一种非常重要的电器设备，它可以控制和保护低压电路，防止电路发生损坏和事故，保障设备和人员的安全。
它的工作原
理基于热保护和电磁保护原理，并在民用建筑、工业、交通运输和能源系统等领域广泛应用。
低压断路器型号及其标示的意义
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y—100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。
在选择断路器时，此参数是不可缺少的。
2过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的或是可调的，调节时通常利用旋钮或是调节杠杆。
常用低压配电电器的种类及其功能
常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。
因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。
作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。
可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。
低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。
单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。
直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。
1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。
1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。
要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。
常用的配电电器有刀开关、转换开关、熔断器和断路器等。
（2）控制电器：主要用于电气传动系统中。
要求寿命长、体积小、重量轻且动作迅速、准确、可靠。
常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。
2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。
（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。
3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。
常用低压断路器的分类
常用低压断路器的分类1.引言1.1 概述低压断路器是一种用于保护电气设备和线路免受过载和短路故障的电器设备。
它是电力系统中不可或缺的重要组成部分。
低压断路器的主要功能是在电流超过额定值时自动切断电路，以保护设备和线路免受电流过载的损害。
同时，它还能够在电路出现短路故障时迅速切断电流，以防止电流过大造成的设备损坏和人身伤害。
根据其结构和工作原理的不同，常用低压断路器可以分为多种不同的分类。
一般可以根据断口数量和断电方式来进行分类。
根据断口数量的不同，低压断路器可以分为单断口断路器和多断口断路器。
单断口断路器一般适用于单相电路，而多断口断路器则适用于三相电路。
根据断电方式的不同，低压断路器又可以分为热磁式断路器和电子式断路器。
热磁式断路器一般采用热熔丝或磁力释放装置，通过温度或磁场的变化来实现切断电流的功能。
电子式断路器则采用电子元器件控制，具有更高的切断速度和更精确的保护性能。
此外，根据其使用场景和保护功能的不同，低压断路器还可以进一步细分为空气断路器、真空断路器、油封断路器、气体断路器等。
它们各自具有不同的特点和适用范围，可以满足不同电气系统的保护需求。
总之，常用低压断路器的分类主要基于断口数量、断电方式以及使用场景和保护功能。
了解这些分类对于正确选择和使用低压断路器具有重要的指导意义。
在接下来的文章中，我们将会更详细地介绍和探讨这些不同分类的低压断路器。
1.2文章结构文章结构的目的是为了给读者提供一个清晰的框架，使他们可以更好地理解文章的构成和内容。
通过合理的结构安排，读者能够顺利地跟随文章的思路和逻辑展开阅读，从而更好地理解和掌握文章中所讨论的内容。
本文的结构主要包含引言、正文和结论三个部分。
其中，引言部分主要对文章进行概述，介绍了低压断路器的定义和作用，同时明确了文章的目的。
正文部分则是详细讨论了常用低压断路器的分类。
最后，结论部分对常用低压断路器的分类进行了总结，并展望了低压断路器的未来发展。
低压断路器的常见规格
低压断路器的常见规格
低压断路器是一种常用的电气设备，用于保护电路和设备免受过载、短路和接地故障等故障的影响。
其常见规格包括以下几种：
1. C16：额定电流16安培，适用于家庭、小型商业和轻工业等场所。
2. C25：额定电流25安培，适用于中型商业和轻工业等场所。
3. C32：额定电流32安培，适用于中型商业和轻工业等场所。
4. C40：额定电流40安培，适用于中型商业和轻工业等场所。
5. C60：额定电流60安培，适用于中型商业和轻工业等场所。
6. C80：额定电流80安培，适用于中型商业和轻工业等场所。
7. C100：额定电流100安培，适用于中型商业和轻工业等场所。
8. C120：额定电流120安培，适用于中型商业和轻工业等场所。
9. C140：额定电流140安培，适用于中型商业和轻工业
等场所。
10. C160：额定电流160安培，适用于大型商业和重工业等场所。
这些规格的选择取决于所需保护的电路和设备的额定电流，以及所处的场所和环境等因素。
一般来说，低压断路器的额定电流越大，其保护能力也越强，但也会更加昂贵。
断路器的特性、功能、选用
断路器的特性、功能、选用一、低压断路器的功能1．接通和分断负载电路低压断路器可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
2．隔离作用当变频器进行维修时，或长时间不用时，将其切断，使变频器与电源隔离，确保安全。
3．保护作用低压断路器具有过电流及欠电压等保护功能，当变频器的输入侧发生短路或电源电压过低等故障时，可迅速进行保护。
二、低压断路器的选择断路器的电流等级分为：1A、1.5A、3A、6A、IOA、16A、25A、32A、40A、50A、63A、80A、100A、125A、150A、200A、250A、315A、350A、400A、500A、630A、800A、1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A、6300A等。
断路器常用于变频控制柜中的总开关或分路开关，应按使用的电压和电流来进行选择。
电流过小断路器容易误动作，过大会起不到保护作用。
选用时应充分考虑电路中是否有正常过电流。
在变频器单独控制电路中，属于正常过电流的情况有：1)变频器刚接通瞬间，对电容器的充电电流可高达额定电流的2~3倍。
2)变频器的进线电流是脉冲电流，其峰值常可能超过额定电流。
一般变频器允许的过载能力为150%，1min。
所以为了避免误动作，低压断路器的额定电流IQN应选：IQN≥(1.3~1.4)IN式中IN——变频器的额定电流。
在电动机要求实现工频和变频的切换控制的电路中，断路器应按电动机在工频下的起动电流来进行选择：IQN≥2.5IMN式中IMN-电动机的额定电流。
三、断路器的主要特性1．额定极限短路分断能力ICU低压断路器的分断能力指标有两种：额定极限短路分断能力和额定运行短路分断能力ICS。
Ics作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对于断路器而言，应有足够的ICU，能够分断短路电流使开关跳闸。
断路器的型号选择
断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63AC65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
D代表动力，C代表照明。
目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
断路器型号大全讲解
低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWI5、DWI6、DWI7(ME) 、DW45等系列，塑壳断路器主要生产有DZ20、CMI、TM30等系列。
断路器都是由本体和附件组成。
举例：HUM18-63C32/1HU-----企业代号(环宇)M18---产品型号63-----壳架等级C------使用类别:照明电路(或者一般电路)32-----额定电流1-------1P(1极)断路器DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。
（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。
（大概有30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
高压断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
其代表意义为：ABC-DE/F-GA—产品名称，用下列字母表示：S—少油断路器D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器;C—磁吹断路器。
B—使用环境：N—户内;W—户外。
C—设计系列顺序号：以数字1、2、3……表示。
D—额定电压，KV。
E—其它补充工作特性标志：G—改进型F—分相操作D带有电碰操动机构F—额定电流，A。
G—额定开断电流，KA。

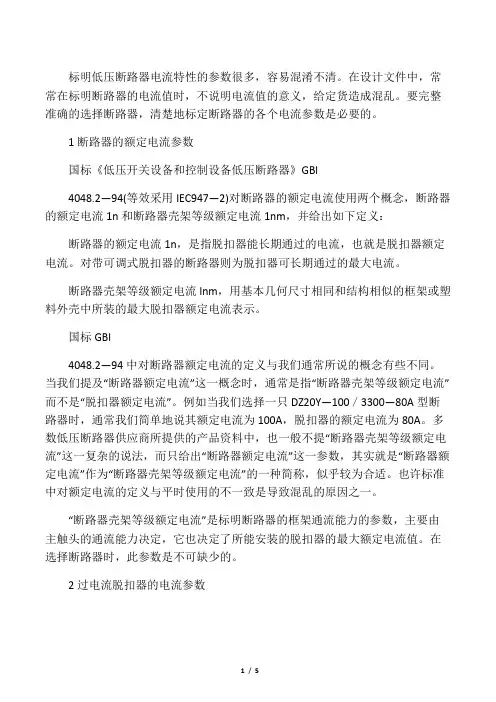

低压断路器型号及其标示的意义
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y—100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。
在选择断路器时，此参数是不可缺少的。
2 过电流脱扣器的电流参数断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的或是可调的，调节时通常利用旋钮或是调节杠杆。
低压断路器的选择
低压断路器的选择和应用1概述低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
低压断路器可以手动直接操作和电动操作，也可以远方遥控操作。
低压断路器的分类方式很多，按使用类别分，有选择型(保护装置参数可调)和非选择型(保护装置参数不可调)；按结构型式分，有万能式(又称框架式)和塑壳式断路器；按灭弧介质分，有空气式和真空式(目前国产多为空气式)；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等。
低压断路器容量范围很大，最小为4A，而最大可达5000A。
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护。
2低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1触头系统触头(静触头和动触头)在断路器中用来实现电路接通或分断。
触头的基本要求为： (1)能安全可靠地接通和分断极限短路电流及以下的电路电流； (2)长期工作制的工作电流； (3)在规定的电寿命次数内，接通和分断后不会严重磨损。
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。
大型断路器每相除主触头外，还有副触头和弧触头。
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。
2.2灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电唬灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。
空开的常用型号及参数
空开的常用型号及参数
一、低压断路器：
NSX系列低压断路器为法国施耐德电气公司（Schneider Electric）生产的一款低压断路器，其额定电流范围从100A到6300A，可以满足广泛的应用场景。
其主要技术参数如下：
● 额定电压：AC380V/415V/690V
● 额定电流：100A~6300A
● 机械寿命：5000次
1、VCB系列高压断路器：
VCB系列高压断路器为国内生产的一款高压断路器，其额定电压范围为12KV到40.5KV，额定电流范围从630A到3150A。
其主要技术参数如下：
● 冲击耐受电流：80KA
● 短路机械承受电流：25KA/31.5KA/40KA
● 额定电压：72.5KV/126KV/252KV/363KV/550KV
三、空气开关：
以上仅为常用低压断路器、高压断路器和空气开关的常见型号和参数，具体选择需要
根据实际应用场景进行综合考虑。
在购买之前，还需要考虑到产品的品牌、质量、价格等
因素，以确保选择到最适合自己的产品。
常用的塑壳式低压断路器(图)型号及选用
常用的塑壳式低压断路器(图)型号及选用低压断路器也称自动开关或自动空气断路器。
它是一种既能作开关用，又具有电路自动保护功能的低压电器。
（1）断路器有三大部分组成：触头和灭弧系统——通断电路的部件各种脱扣器——检测电路异常状态并作出反应，即保护性动作的部件；操作机构和自动脱扣机构——中间联系部件。
（2）图是断路器外型、结构原理图。
结构图中触点2有三对，串联在被保护的三相主电路中。
手动扳动按钮为“合”位置（图中未画出），这时触点2由锁键3保持在闭合状态，锁键3由搭钩4支持着。
要使开关分断时，扳动按钮为“分”位置（图中未画出），搭钩4被杠杆7顶开（搭钩可绕轴5转动），触点2就被弹簧1拉开，电路分断。
自动开关的自动分断，是由电磁脱扣器6、欠压脱扣器11和热脱扣器12使搭钩4被杠杆7顶开而完成的。
电磁脱扣器6的线圈和主电路串联，当线路工作正常时，所产生的电磁吸力不能将衔铁8吸合，只有当电路发生短路或产生很大的过电流时，电磁吸力才能将衔铁8吸合,撞击杠杆7，顶开搭钩4，使触点2断开，从而将电路分断。
欠压脱扣器11的线圈并联在主电路上，当线路电压正常时，欠压脱扣器产生的电磁吸力能够克服弹簧9的拉力而将衔铁10吸合，如果线路电压降到某一值以下，电磁吸力小于弹簧9的拉力，衔铁10被弹簧9拉开，衔铁撞击杠杆7使搭钩顶开，则触点2分断电路。
当线路发生过载时，过载电流通过热脱扣器的发热元件13而使双金属片12受热弯曲，于是撞杆7顶开搭钩，使触点断开，从而起到过载保护作用。
根据不同的用途，自动开关可配备不同的脱扣器。
（3）按结构分类自动开关有万能式（框架式）和塑料外壳式（装置式）两种。
控制线路中常用塑壳式自动开关作为电源引入开关或作为控制和保护不频繁起动、停止的电动机开关，以及用于宾馆、机场、车站等大型建筑的照明电路。
其操作方式多为手动，主要有扳动式和按钮式两种。
万能式（框架式）主要用于供配电系统。
自动开关与刀开关和熔断器相比，具有以下优点：结构紧凑，安装方便，操作安全，而且在进行短路保护时，由于用电磁脱扣器将电源同时切断，避免了电动机缺相运行的可能。
低压断路器
2012-7-30
Rockwell Automation
分励脱扣器电路
2012-7-30
Rockwell Automation
5
2.4 低压断路器
低压断路器组成
– – – – – 导电接触系统 灭弧系统 各种脱扣器 开关机构 把以上各部分连接在一起的金属框架或塑料外 壳
低压断路器
一. 低压断路器的用途、工作原理和分类 二. 低压断路器的典型结构 三. 低压断路器的主要技术参数 四. 低压断路器的脱扣器与时间—电流特性
2012-7-30
Rockwell Automation
1
2.4 低压断路器
一. 低压断路器的用途、工作原理和分类
低压断路器：在低压配电网络中用来分配电能以及按规定 条件对低压配电电路、电动机或其他用电设备实行通 断操作并起保护作用的开关电器。 低压断路器的保护作用：当电路中出现过载、短路或欠压 等故障时，能自动分断电路。 低压断路器以前称为自动开关、空气开关或自动空气断路 器。 在正常情况下，低压断路器可用于不频繁地接通与切断线 路。
2012-7-30 Rockwell Automation 12
2.4 低压断路器
二. 低压断路器的典型结构
2. 装置式断路器
目前，国产装置式断路器有DZ20系列和DZ15系 列等。与万能式相比较，其特点是触头系统、灭 弧室、操作机构及脱扣器等元件均装在一个塑料 壳体内，具有结构紧凑、体积小、使用安全、价 格低廉及外形美观等优点。 (1)普通装置式断路器：DZ20系列。 (2)限流装置式断路器：DZX10系列。
2012-7-30 Rockwell Automation 13
2.4 低压断路器
三. 低压断路器的主要技术参数
断路器型号大全讲解
低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有DWI5、DWI6、DWI7(ME) 、DW45等系列，塑壳断路器主要生产有DZ20、CMI、TM30等系列。
断路器都是由本体和附件组成。
举例：HUM18-63C32/1HU-----企业代号(环宇)M18---产品型号63-----壳架等级C------使用类别:照明电路(或者一般电路)32-----额定电流1-------1P(1极)断路器 DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。
（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。
（2）断路器的短路整定电流应躲过线路的正常工作启动电流。
（大概有30%的设计者注意到了这一条）。
（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。
（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。
（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
高压断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。
其代表意义为：ABC-DE/F-GA—产品名称，用下列字母表示：S—少油断路器D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器;C—磁吹断路器。
B—使用环境：N—户内;W—户外。
C—设计系列顺序号：以数字1、2、3……表示。
D—额定电压，KV。
E—其它补充工作特性标志：G—改进型F—分相操作D带有电碰操动机构F—额定电流，A。
G—额定开断电流，KA。
低压断路器型号 标准
低压断路器型号标准
低压断路器型号有很多种，每种型号都有其独特的特点和应用。
以下是一些常见的低压断路器型号和标准：
1. 框架式断路器（ACB）：也称为万能式断路器，所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
2. 塑壳式断路器（MCCB）：其特点是固定式的塑壳断路器，它与热脱扣器配合使用，能带负载通断电路，并且可以自动切除接地故障。
塑壳式断路器主要用于交流50Hz或60Hz，额定电流在630A以下的馈电线路中保护线路的过载和短路。
3. 微型断路器（MCB）：适用于照明、电机控制、配电等电路中，作为线路及电器设备的过载和短路保护以及线路的不频繁转换之用。
此外，还有许多其他类型的低压断路器，如漏电断路器、电子式断路器等。
需要注意的是，选择合适的低压断路器型号需要考虑到电路的电压、电流、保护需求等因素，并遵循相应的标准。
