模块化数据中心解决方案
模块化数据中心详细方案(一)2024
模块化数据中心详细方案（一）引言概述：模块化数据中心是一种灵活、可扩展的数据中心架构，通过将数据中心划分为多个独立的模块，实现资源的高可用性和快速部署。
本文将详细介绍模块化数据中心的方案，包括设计原理、模块划分、网络架构、故障恢复以及安全性等方面。
正文内容：一、设计原理1.1 可扩展性：模块化数据中心应具备高度可扩展性，能够根据需求快速扩展计算、存储和网络资源。
1.2 独立性：每个模块应该是相互独立的，可以独立进行升级和维护，不影响其他模块的正常运行。
1.3 高可用性：模块化数据中心应采用冗余机制，确保在单个节点或模块故障时不影响整体服务的可用性。
二、模块划分2.1 服务器模块：负责处理计算任务，包括虚拟化和容器化技术，实现资源的灵活分配和管理。
2.2 存储模块：用于存储数据和应用程序，采用分布式存储技术，提供高速、可靠的存储服务。
2.3 网络模块：支持高速、低延迟的数据传输，包括内部网络和与外部网络的连接。
2.4 电源模块：提供稳定可靠的电力供应，包括冗余电源、UPS 和发电机等设备。
2.5 管理模块：负责整个数据中心的管理和监控，包括资源调度、故障检测和日志记录等功能。
三、网络架构3.1 数据中心内部网络：采用高速交换机和路由器构建网络拓扑，实现不同模块之间的通信和数据传输。
3.2 与外部网络的连接：通过防火墙和负载均衡等设备与外部网络进行连接，确保数据中心的安全性和可访问性。
3.3 网络隔离：根据业务需求和安全性要求，对不同模块进行网络隔离，防止故障和攻击的扩散。
四、故障恢复4.1 冗余机制：在关键模块使用冗余设备，当主设备故障时能够快速切换到备用设备，提供高可用性的服务。
4.2 容灾备份：采用备份技术对关键数据进行备份和复制，提供灾难恢复的能力。
4.3 监控和自动化：建立监控系统对整个数据中心进行实时监测，通过自动化的故障检测和恢复机制，提高故障恢复的效率。
五、安全性5.1 访问控制：通过身份验证、访问控制列表等措施，确保只有授权用户可以访问数据中心。
模块化数据中心解决方案

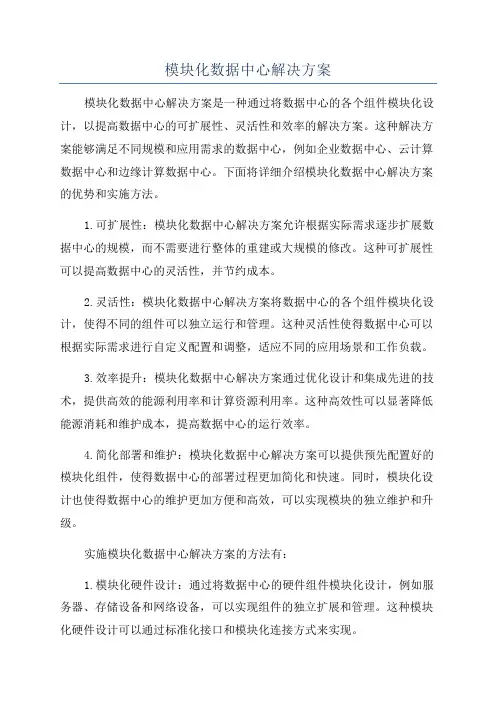

模块化数据中心解决方案模块化数据中心解决方案是一种通过将数据中心的各个组件模块化设计，以提高数据中心的可扩展性、灵活性和效率的解决方案。
这种解决方案能够满足不同规模和应用需求的数据中心，例如企业数据中心、云计算数据中心和边缘计算数据中心。
下面将详细介绍模块化数据中心解决方案的优势和实施方法。
1.可扩展性：模块化数据中心解决方案允许根据实际需求逐步扩展数据中心的规模，而不需要进行整体的重建或大规模的修改。
这种可扩展性可以提高数据中心的灵活性，并节约成本。
2.灵活性：模块化数据中心解决方案将数据中心的各个组件模块化设计，使得不同的组件可以独立运行和管理。
这种灵活性使得数据中心可以根据实际需求进行自定义配置和调整，适应不同的应用场景和工作负载。
3.效率提升：模块化数据中心解决方案通过优化设计和集成先进的技术，提供高效的能源利用率和计算资源利用率。
这种高效性可以显著降低能源消耗和维护成本，提高数据中心的运行效率。
4.简化部署和维护：模块化数据中心解决方案可以提供预先配置好的模块化组件，使得数据中心的部署过程更加简化和快速。
同时，模块化设计也使得数据中心的维护更加方便和高效，可以实现模块的独立维护和升级。
实施模块化数据中心解决方案的方法有：1.模块化硬件设计：通过将数据中心的硬件组件模块化设计，例如服务器、存储设备和网络设备，可以实现组件的独立扩展和管理。
这种模块化硬件设计可以通过标准化接口和模块化连接方式来实现。
2.软件定义的数据中心技术：软件定义的数据中心技术允许将数据中心的各个功能模块抽象为软件，通过软件定义的方式进行管理和调配。
这种技术可以实现数据中心的灵活性和可扩展性，并提高数据中心的自动化程度。
3.高度集成的解决方案：选择高度集成的解决方案可以简化数据中心的部署和维护过程。
这些解决方案通常提供预先配置好的模块化组件，例如预先集成的服务器和网络设备，可以减少配置错误和部署时间。
4.能源管理和热管理技术：模块化数据中心解决方案通常包括先进的能源管理和热管理技术，例如高效的制冷系统和智能能源监控系统。
模块化数据中心解决方案
模块化数据中心解决方案模块化数据中心解决方案文档
⒈引言
⑴文档目的
⑵文档范围
⑶目标受众
⑷术语定义
⒉概述
⑴模块化数据中心概念
⑵模块化数据中心解决方案的优势
⑶解决方案的核心组件
⒊需求分析
⑴数据中心需求评估
⑵性能和容量需求
⑶灾难恢复和备份需求
⑷安全需求
⑸网络和连接性需求
⒋模块化数据中心设计
⑴设计原则
⑵建筑设计考虑因素
⑶机架和设备布局
⑷网络设计
⑸环境控制设计
⑹电源和供电设计
⑺安全设计
⒌模块化数据中心部署
⑴地点选择与准备
⑵设备安装与配置
⑶网络连接与配置
⑷环境控制系统部署
⑸供电系统部署与测试
⒍模块化数据中心维护与管理
⑴周期性维护任务
⑵环境监控与故障排除
⑶数据备份与灾难恢复
⑷安全管理
⑸性能监控与优化
⒎监管法律名词及注释
⑴ GDPR（通用数据保护条例）
●GDPR是指欧洲联盟对于个人数据保护和隐私的法规
⑵ CCPA（加州消费者隐私法案）
●CCPA是指加州对于消费者数据隐私保护的法律
⒏附件列表
⑴附件一：模块化数据中心设计示意图
⑵附件二：网络拓扑图
⑶附件三：设备清单
⑷附件四：供电系统布局图
附件：
⒈模块化数据中心设计示意图
⒉网络拓扑图
⒊设备清单
⒋供电系统布局图
监管法律名词及注释：
⒈ GDPR（通用数据保护条例）：GDPR是指欧洲联盟对于个人数据保护和隐私的法规。
⒉ CCPA（加州消费者隐私法案）：CCPA是指加州对于消费者数据隐私保护的法律。
模块化数据中心解决方案
降低成本
由于模块化数据中心采用标准 化设计，可以大幅降低建设和
运维成本。
灵活性扩展
模块化数据中心可以根据实际 需求进行灵活扩展，能够快速
适应业务的变化和发展。
提高可用性
模块化数据中心采用分布式架 构，可以保证系统的稳定性和
可用性。
模块化数据中心的分类
01
02
03
根据规模
可以分为大型、中型和小 型模块化数据中心。
缩短故障恢复时间
模块化数据中心的独立性和可扩展性能够缩短故 障恢复时间。
3
优化负载均衡
模块化数据中心可以通过优化负载均衡算法提高 服务可用性。
增强业务连续性
提高业务连续性
模块化数据中心的高可 用性和容错能力能够增 强业务连续性。
支持业务拓展
模块化数据中心解决方 案可以支持业务的拓展 和发展，提高企业的竞 争力。
考虑使用太阳能、风能等可再 生能源，减少对传统能源的依 赖。
环境可持续性
合理规划数据中心布局，与周 围环境相协调，注重环保和可
持续发展。
Байду номын сангаас
04
模块化数据中心解决方案的实施 步骤
需求分析
明确需求
对数据中心的业务需求、IT设备 、网络拓扑等进行详细分析，确
保明确了解需求。
需求调研
通过调查问卷、访谈等方式，进一 步了解用户需求，为后续设计提供 参考。
降低成本
降低初期投资成本
采用模块化数据中心解决方案可以降低初期投资成本，实现逐步 投资。
降低运营成本
模块化数据中心的高效管理可以降低人力、物力等运营成本。
降低电力成本
模块化数据中心采用分布式能源系统，能够更加合理地利用电力资 源，降低电力成本。
模块化数据中心详细方案
模块化数据中心详细方案模块化数据中心是一种基于模块化设计原理构建的数据中心。
它将数据中心的各个组件进行模块化，通过组合不同的模块来构建一个完整的数据中心。
模块化数据中心具有灵活性、可扩展性和高效性的特点，适用于不同规模和需求的企业。
以下是关于模块化数据中心的详细方案。
首先，模块化数据中心的硬件方面包括服务器、网络设备、存储设备等。
为了实现高度的模块化，可以采用虚拟化技术将服务器资源进行划分，实现资源的灵活调度和优化。
在网络设备方面，可以采用软件定义网络（SDN）技术，将网络设备虚拟化，并通过集中管理和控制来实现高可用性和性能优化。
存储设备可以采用分布式存储方案，将数据分散存储到各个节点上，提高可靠性和扩展性。
其次，模块化数据中心的软件方面包括操作系统、虚拟化软件、管理软件等。
操作系统可以选择稳定可靠的服务器操作系统，如Linux等。
虚拟化软件可以选择市场上成熟的产品，如VMware、Hyper-V等，以实现服务器资源的灵活调度和管理。
管理软件可以选择集中的监控和管理软件，可以对整个数据中心的各个模块进行监控和管理，以实现数据中心的高效运行。
第三，模块化数据中心的结构方面包括机房结构、电力供应结构和冷却结构。
机房结构方面，可以选择标准化的模块化机柜，以实现灵活的硬件设备安装和管理。
电力供应结构方面，可以选择双路供电结构，以提高供电的可靠性。
同时，可以采用智能电力管理技术，对机房的用电情况进行监控和管理，以提高用电效率。
冷却结构方面，可以选择高效的冷却设备，如冷水机组、风冷设备等，以保证数据中心的温度控制和热量排放。
最后，模块化数据中心的安全方面是非常重要的。
数据中心应具备完善的安全措施，包括物理安全和网络安全。
物理安全方面，可以采用严格的门禁控制、监控摄像等措施，确保机房的安全。
网络安全方面，可以采用防火墙、入侵检测系统等技术，保护网络免受攻击。
同时，在数据的备份和恢复方面，可以采用分布式备份和灾备方案，以保证数据的安全和可靠性。
模块化数据中心解决方案
模块化数据中心
?数据中心整体架构模块化， 实现基础设施高利用率，低 能耗，易管理
标准接口，部件、子系统、整体架构全方位标准化、模块化定义数据中心泛模块化建设模式
华为室内模块化数据中心IDS2000系列
IT功耗：1~4.5kW
IDS2000-S 小型数据中心
IT 功耗：1~132kW
IDS2000-M
? 高密度： 模块密度 40kVA/3U ， 单柜占地 0.5m 2 ? 高可靠： 控制模块冗余设计 (支持热插拔）、辅源
冗余设计及风扇容错设计 ；宽输入电压范围： 138-485V(-65% ～＋21； 6kV防浪涌及 5kA 防雷 设计
320kVA
快速安装、扩容、维护
40kVA
柜内扩容，最大 320kVA(8 个模块 )
容量管理
温度云图
3D 视图
北向接口
理
应 用
告警管理
工单管理
视图管理
报表管理
资产管理
平
台
服务器
采
集
ECC 数据集中采集设备
器
传
环境设备
感
器
漏水 温湿度 烟感
解 决 方 案
数据库/OS平台
系统接口
Web UI
License
制冷设备
空调
冷水机组
动力设备
安防设备
UPS
PDU
门禁
视频
楼宇设备
消防 电梯 照明
制冷系统 供电系统
机柜系统 密闭通道 管理系统 综合布线 消防系统
NetEco 轻松实现单、跨地域管理应用
单地域园区综合管理
?NetEco 具备综合网管能力；
(完整word版)模块化数据中心解决方案
诺电模块化数据中心解决方案一(BC集装箱)数据中心特点:●依托于标准集装箱建设数据中心●高热密度，单机架功率一般不小于10kW●365×24小时不间断运行●可工厂预制，按集装箱交货主要需求:●可靠性：要求至少99.99999%以上，系统无单点故障，故障问题能在10分钟内解除或有备用方案切换。
●节能性：应用高能效设备，系统节能设计、运行节能与设计节能兼顾。
●可维护性：维护费用最低，维护专业要求最低，维护难度最小。
●建设模式：要求可定制化，工程产品化，按集装箱为单元建设。
推荐方案:BC将机柜、不间断电源（链接）、精密配电柜（链接）、列间机房专用空调（链接）、布线、iTM机房监控（链接）、安防等子系统集成到标准尺寸的集装箱中，具备快速部署、节能高效、可定制化的特点。
快速部署工厂预装，现场工程量少。
标准集装箱设计，运输方便。
节能高效列间空调能效比高、显热比高、可柔性制冷。
UPS效率高，部分负载效率高。
PUE值最低可达1.2。
可定制化根据客户的实际业务需求进行定制。
诺电模块化数据中心解决方案二(BM模块化)数据中心特点:●面积100㎡以上。
●单机架负载在3kW以上。
●365×24小时不间断运行。
●按模块建设或分期建设。
●设备分批投入运行的数据中心。
●要求PUE值高。
主要需求:●可靠性：要求至少99.99999%以上，系统无单点故障，故障问题能在10分钟内解除或有备用方案切换。
●节能性：应用高能效设备，系统节能设计、运行节能与设计节能兼顾。
●经济性：整体投资最优，可分批投资减少资本成本。
●可维护性：维护费用最低，维护专业要求最低，维护难度最小。
●建设模式：要求按模块化建设，分批建设、分批投入运行。
推荐方案:BM模块化数据中心集成了机柜、精密配电柜（链接）、列间机房专用空调（链接）、综合布线、机房监控（链接）等子系统于一体，是典型的模块化数据中心解决方案，是当前最前沿的数据中心建设模式之一。
2023-模块化数据中心解决方案-1
模块化数据中心解决方案近年来，数据中心成为了各种行业不可或缺的一部分。
随着科技的不断发展，数据产生的速度越来越快，数据中心已经成为了对于企业来说非常重要的资产。
但是，一些大企业由于业务需要，需要建设大型的数据中心以保障其信息化需求，而数据中心建设的成本和维护也是非常高昂的，这对于很多中小企业来说是难以承受的。
因此，越来越多的企业选择了模块化数据中心作为解决方案，因为模块化数据中心具有扩展性、节约成本和灵活性等优势。
模块化数据中心解决方案正是为了满足企业需求而开发制造的一个解决方案。
其主要特点是按照一定的标准设计和制造，可以满足企业的个性化需求，从而助力企业的发展。
模块化数据中心通常分为三个步骤。
第一步，确定需求。
在做任何事情之前，首先要确定自己的需求。
企业在选择模块化数据中心的时候，必须先了解自己的IT服务需求和托管需要，然后按需求来进行预判和规划，这样可以更好地根据自己的需求来构建自己的数据中心。
第二步，设计和建设。
在确定需求之后，企业需要根据自己的需求来进行设计和建设。
这个步骤需要数据中心专业人员进行操作，只有专业人员才能够保证建设出一个稳定可靠和符合要求的数据中心。
设计的时候，需要考虑到设备的规格、布局、空气流通、供电、制冷、安全以及升级扩容等方面，从而保证整个数据中心运转的顺畅和稳定。
第三步，运维和维护。
建设好的数据中心，需要不断地运维和维护才能够 smooth 地运转。
数据中心的日常运维和维护主要包括硬件设备的管理、维修、巡检、升级、扩容等工作，以及对数据的备份和恢复管理工作。
对于模块化数据中心而言，由于其模块化设计的特性，使得其在运维和维护时更加灵活，可以充分利用模块化设计的特点来尽可能简化并提高日常运维和维护的效率。
总之，模块化数据中心作为现代企业不可或缺的基础架构之一，能够为企业提供海量数据的托管、存储及计算等服务。
越来越多的企业已经开始选择模块化数据中心作为解决方案，以此来提高企业业务的灵活性、节约成本和扩展性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为技术有限公司
Page 3
IDS2000模块化数据中心方案概览
主要特性
高集成All-in-room设计，集成机柜、制冷、供配电、管理等子系统 单/双排,密闭/开放冷热通道多种部署,单模块最多可支持36个IT机柜 单柜铭牌功率支持最高可达21kW 行级或房间级两种制冷方式可选 采用高效率模块化UPS与一体化配电柜 可实现通道级、机柜级门禁，通道级、机柜级照明
Page 6
管理系统总体系统架构
管
能耗管理
容量管理
温度云图
3D视图
北向接口
理
应 用
告警管理
工单管理
视图管理
报表管理
资产管理
平
台
服务器
数据库/OS平台
系统接口
Web UI
License
采
集
ECC 数据集中采集设备
器
传
环境设备
感
器
漏水 温湿度 烟感
解 决 方 案
制冷设备
空调
冷水机组
动力设备
安防设备
华为技术有限公司
Page 2
华为室内模块化数据中心IDS2000系列
IT功耗：1~4.5kW
IDS2000-S 小型数据中心
IT 功耗：1~132kW
IDS2000-M 中型数据中心
IT功耗：>132kW
IDS2000-L 大型数据中心
邮件 短信 Web
NetEco 解决方
案
基础设施统一智能管理平台NetEco
传统中型数据中心建设模式面临挑战
选址困难 场地利用率低
工程复杂 建设周期长
600天
机房平均建设 周期
能耗高 初期投资高
管理效率低
运添维加体标验题差
要求营造专业机房环境， 对层高、楼板承重等指标要 求严格造成选址困难
各功能板块占据独立区间， 过多划分区间造成空间浪费
90天
业务上线时间
按专业设计、建设，8大系统 交叉施工，工程复杂建设久
部件级模块化架构使规模随需
柔性扩展，降低初始投资30%
行级空调、模块化UPS、密闭 通道、高集成配电柜的联合应
用使PUE降至1.5以下
华为NetEco智能管理
系统，实现实时监控
通过能效管理、3D虚拟展 示等功能，显著提升数据中 心的运维效率与体验
中型模块化数据中心采用All-in-room模块化设计理念，实现快速建设，按需部署，高效智能
华为技术有限公司
Page 5
模块化架构，满足高能效低PUE
适应性强
All-In-Room
高效低PUE
智能管理
IT 服务器
业务扩容
UPS UPS
供配电&制
UPS
UPS UPS
冷系统
PDU
UPS
PDU
IT racks
A/C
各子系统模块随业务增长柔性扩容，以最低能耗满足业务所需
UPS
Rack AC
UPS&PDU
应用场景
主要适用于100m2以下单一空间 通过灵活配置完全覆盖3kW-21kW高低密需求 广泛应用于政务网，教育、医疗、金融等行业中小企业
或大型企业分支机构的数据中心，中型桌面云数据中 心和高性能计算数据中心
华为技术有限公司
Page 4
IDS2000模块化数据中心实现最优TCO
场景适应性强， 最大化利用空间
2.1 2.0
传统数据中心
1.6
1.5
1.3
1.25
能耗节省>30%
模块化高效UPS
模块化空调 行级送风
结构模块化 密闭冷热通道
整体模块化高密 设计，高负载率
部分地区采用 Free cooling技术
从子系统到整体架构的模块化设计，多种节能技术联合应用，有效降低PUE，实现真正绿色节能
华为技术有限公司
华为技术有限公司
Page 8
高效率模块化供配电系统
制冷系统 供电系统 机柜系统 密闭通道 管理系统 综合布线 消防系统
模块化UPS/机架式UPS
一体化配电柜
PDU
模块化/机架式UPS：支持单机20kVA - 320kVA多种容量UPS，按需部署，柔性扩容； 模块化配电柜：采用一体化配电柜，集成IT配电单元、空调配电单元、UPS配电单元，真正实现一体化集成配电，大幅节省空间， 另上带智能电量测试仪，能测量输入电源的电压、电流、功率因素和每一路的输出电流，实现7×24不间断监控。
室外空调模块 装修系统
供配电模块
DC= 3+2
数据机房模 块
消防系统
供电模块 数据中心模块
消防、装修 室外空调模块
模块化子系统
模块化数据中心
柔性架构，子系统模块化 数据中心=3核心模块 + 2 辅助系统；平滑扩容
数据中心整体架构模块化， 实现基础设施高利用率，低 能耗，易管理
标准接口，部件、子系统、整体架构全方位标准化、模块化定义数据中心泛模块化建设模式
华为技术有限公司
Page 9
高效率模块闭通道 管理系统 综合布线 消防系统
模块化设计应用灵活, 技术指标业界领先
All-In-Room设计， 一周内完成部署
模块化架构， 满足高能效低PUE
智能化管理系统，
实添时加可标监可题控
最低只需2.6m的安装层
高要求，让您在普通办公环 境下即可进行部署
通过单双排灵活排列，让 您最大化利用空间
单一房间内集成了完整数 据中心解决方案
通过工厂预制与标准化的
接口，1周内即可完成现场 安装，部署速度提升50%
Page 1
华为数据中心泛模块化建设模式
配电系统
UPS系统
制冷系统
机柜系统
标准接口
标准化数据中心子系统、 各部件间接口，工程界面 清晰，建设简单
UPS UPS
Battery PDU
BMS BMS
模块化部件
组件模块化标准化，实现 工厂预制、预测试、现场 去工程化，即插即用、易 安装;在线更换，易维护
IT业务要求上线时间大幅缩短， 需要快速部署抢占商机
基础设施建设一步到到位，前 期投入大，远超业务所需，高 Capex
低效率配电与制冷部件，导致 高能耗运营
监控集成度低，部分仍需 人工巡视，不能真正实现综 合管理，运维体验差
出现故障时，不能快速定 位，耗时耗力
传统中型数据中心迫切需要变革
华为技术有限公司
UPS
PDU
门禁
视频
楼宇设备
消防 电梯 照明
华为技术有限公司
Page 7
制冷系统 供电系统 机柜系统 密闭通道 管理系统 综合布线 消防系统
绿色高效制冷系统
风冷/冷冻水两种制冷方案可选，灵活适配客户需求
风冷行级制冷
冷冻水行级制冷
配置 灵活
行级制冷：高性能行级空调，风冷形式/冷冻水形式可选，前送风后回风，水平送风距离仅2-6m，不受限于风道及开孔地板， 送风效率大大提升，完美匹配高密+封闭冷热通道场景，大幅降低PUE，解决局部热点问题；
