MT智能PID温控仪说明书
智能型数字显示温度控制器使用说明书
XMT-2000 智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。
操作注意为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。
为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。
断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。
显示器易被划伤，禁止用硬物擦拭或触及。
禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。
1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。
本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全一致。
XMT□-□□□□-□①②③④⑤⑥①板尺寸（mm）3:时间比例(加热) 5:下限偏差报警省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警A:96×96 5:驱动固态继电器的PID调节⑤输入代码D:72×72 6:移相触发可控硅PID调节 1:热电偶E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号G:48×48 ④报警输出⑥馈电变送输出②显示方式 0:无报警 V12:隔离12V电压输出6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出0:位式控制3:上下限绝对值报警2:三位式控制 4:上限偏差报警2．安装2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固。
（1）仪表安装于以下环境（2）大气压力：86~106kPa。
余姚市腾辉温控仪表厂 XMT3000智能PID温控仪说明书(单排显示)
XMT3000系列数显温度调节仪XMT3000系列数显温度调节仪采用新的智能仪表设计方案，对原有的数显表进行了修正处理，使仪表无论在外观还是性能都有的更进一步的提升，仪表内置PID功能与位式控制功能，采用美观大方的轻触键设置，是工业控制中低价位仪表与高性能定位的理想选择。
一、产品选型二、操作说明设定主控温度正常情况下，按▲键或▼键进入主控制温度设定值状态，显示窗口个位出现小数点并闪烁，此时按▲向上调节温度设定值，按▼向下调节温度设定值(长时间按住▲或▼键可实现连续快加或快减)，按◄移位，按SET键来完成确认修改，在不按任何键的状态下约100秒后自动退回到正常显示状态,仪表承认修改。
PID设定及自整定再次按SET,显示D , 此时按▲向上调节微分时间，按▼向下调节微分时间(长时间按住▲或▼键可实现连续快加或快减)，按◄移位。
再次按SET，显示ＡＴ，约三秒显示ＯＮ或ＯＦＦ，为ON时开启自整定,为ＯＦＦ时关闭自整定，当自整定为开启状态时，仪表进入自整定状态，此时需连接好负载并始仪表符合工作环境或模拟近似工作环境，仪表将根据工作环境调出一组ＰＩＤ值，通过自整定，在大多数情况下，能调出一个比较理想的ＰＩＤ参数，如果没有达到满意的效果，可以通过手动设定ＰＩＤ参数以取得较好的控制效果，请参考相关资料．仪表进入自整定时,A T灯闪动，下排数码管将交替显示A T与设定值，在自整定过程中，由于仪表采用位式控制，此时控制温度可能超过设定温度，因此建议设定温度不要太高，以防由于温度过高而引起的负载损坏。
周期设定与传感器误差修正通过按SET 键，跳过A T 参数设定后显示T, 此参数用来设定输出周期，当输出方式为继电器时，周期设定为10-120秒,周期设定越大，继电器吸合与放开的周期越长，控制精度越低，反正周期越短，控制精度越高，但影响继电器的寿命。
作ＰＩＤ控制时，T 值一般为20，做位式控制时，时间可稍长一些。
当负载为固态继电器或可控硅时，一般设为2. 设定好Ｔ后再次按SC 时，可对传感器进行误差修正。
温控仪的说明书
智 能 PID 温 度 控 制 仪操 作 说 明 书（Ver0913）南京优倍电气有限公司一、产品概述NPTJ系列智能PID温度控制仪是采用专用微处理器的多功能调节仪表，它采用开关电源和表面贴装技术，因而仪表精致小巧，性能可靠。
特有的自诊断功能、自整定功能和智能控制功能，使操作者可以通过简单的操作而获得良好的效果。
二、主要技术参数输入规格 热电偶：K、S、E、J、T、B、N等热电阻：Pt100、Cu50等测量精度 ±0.5%FS响应时间 ≤0.5秒报警功能 上限、下限、正偏差、负偏差等4种方式报警输出 继电器触点开关输出（常开＋常闭），触点容量220V AC/2A或24V DC/2A报警精度 ±1℃或±1定义单位控制输出规格继电器：触点开关输出（常开＋常闭），触点容量200V AC/2A或24V DC/2ASSR：驱动电压为12V DC/30mA（用于驱动SSR固态继电器）SCR：单相/三相过零（随机）触发，可触发（5～500）A的双相可控硅、2个单相可控硅反并联连接或可控硅功率模块电压：（0～5）V、（1～5）V电流：（0～10）mA、（4～20）mA、（0～20）mA等（输入电压≥10V）变送范围 （0～22）mA、（0～10）V DC变送精度 0.3级（±0.3％FS）温度补偿 （0～50）℃数字式温度自动补偿使用环境 环境温度：（0～50）℃相对湿度：≤85％，避免强腐蚀气体供电电源 （85～265）V AC(50Hz/60Hz)绝缘电阻 ≥100MΩ 500V DC（电源、输入、输出与地之间）功耗 ≤10W三、仪表面板及操作说明1、仪表面板说明① OUT输出指示灯② RUN手动运行状态指示灯③ PV测量值显示窗口④ SV设定值显示窗口⑤ 设定键----------SET⑥ 移位键----------⑦ 数据减少键------⑧ 数据增加键------△⑨ SP1报警指示灯⑩ SP2报警指示灯2、仪表端子接线四、输入信号方式及类型1、配用标准热电偶、热电阻分度号 分辨率℃ 测量范围℃ 配用传感器 K 1 0～1300 镍铬－镍硅热电偶S 1 0～1600 铂铑10－铂热电偶WRe 1 0～2300 钨铼3～25热电偶T 1 -200～+350 铜－铜镍（康铜）E 1 0～1000 镍铬－铜镍热电偶J 1 0～1000 铁－铜镍（康铜）B 1 600～1800 铂铑10－铂铑6热电偶N 1 0～1300 镍铬硅－镍硅热电偶 Pt100 1 -200～+600 铂热电阻（R0＝100Ω） Cu50 0.1 -150～+150 铜热电阻（R0=50Ω）2、输入类型代码表In 输入规格 In 输入规格0 K（-200～+1300）℃ 5 J（0～1000）℃1 S（-50～+1700）℃ 6 B（0～1800）℃2 WRe（0～2300）℃ 7 N（0～1300）℃3 T（-200～+350）℃ 20 Cu50（-50～+150）℃4 E（0～1000）℃ 21 Pt100（-200～+600）℃五、仪表使用和操作1、测量状态仪表安装应进行正确接线，检查无误后上电，仪表自检后进入测量值，显示状态；100300SP2SP1RUN OUTS VPV N EW P WR正确测量状态仪表上电后进入基本显示状态，此时仪表上、下显示窗分别显示测量值（PV）和给定值（SV），显示窗还可交替显示字符表示状态，其中“SP1”、“SP2”、“SPH”或“SPL”时，分别表示发生了上限报警、下限报警、偏差上限报警、偏差下限报警。
智能温控仪表说明书

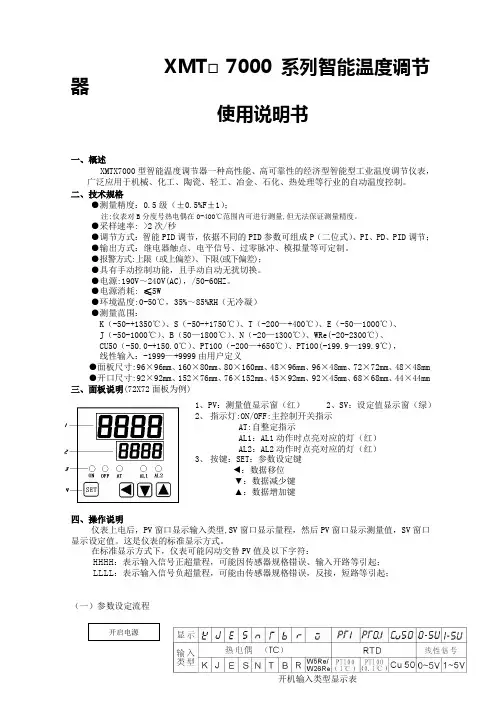

XMT □7000系列智能温度调节器使用说明书一、概述XMTX7000型智能温度调节器一种高性能、高可靠性的经济型智能型工业温度调节仪表，广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。
二、技术规格●测量精度：0.5级（±0.5%F ±1）；注:仪表对B 分度号热电偶在0-400℃范围内可进行测量,但无法保证测量精度。
●采样速率: >2次/秒●调节方式：智能PID 调节，依据不同的PID 参数可组成P （二位式）、PI 、PD 、PID 调节； ●输出方式：继电器触点、电平信号、过零脉冲、模拟量等可定制。
●报警方式:上限（或上偏差）、下限(或下偏差)；●具有手动控制功能，且手动自动无扰切换。
●电源:190V ～240V(AC)，/50-60HZ 。
●电源消耗: ≤5W●环境温度:0-50℃，35%～85%RH （无冷凝）●测量范围：K （-50-+1350℃）、S （-50-+1750℃）、T （-200—+400℃）、E （-50—1000℃）、 J （-50-1000℃）、B （50—1800℃）、N （-20—1300℃）、WRe(-20-2300℃)、 CU50（-50.0-+150.0℃）、PT100（-200—+650℃）、PT100(-199.9—199.9℃)， 线性输入：-1999—+9999由用户定义●面板尺寸:96×96mm 、160×80mm 、80×160mm 、48×96mm 、96×48mm 、72×72mm 、48×48mm ●开口尺寸:92×92mm 、152×76mm 、76×152mm 、45×92mm 、92×45mm 、68×68mm 、44×44mm三、面板说明(72X72面板为例)四、操作说明仪表上电后，PV 窗口显示输入类型,SV 窗口显示量程，然后PV 窗口显示测量值，SV 窗口显示设定值。
MT温控器说明书完整版
M T温控器说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】MTC-5080 微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜、风机控制输出；温度超限、超量程及传感器故障报警等。
规格尺寸◇前面板尺寸：100（长）*51(宽)（毫米）◇安装开孔尺寸：92（长）*44（宽）（毫米）◇整机尺寸：100（长）*51(宽)*(深)（毫米）◇传感器线长：2 米（含探头长度）技术参数◇工作电压：220VAC±10% 50HZ/60HZ◇测控温度范围：-50℃~50℃◇测温精度：±1℃显示分辨率：0.1℃◇制冷、化霜、风机输出触点容量：3A/220VAC◇传感器类型：NTC（10Ω /25℃,B 值 3435K）◇工作环境温度:0℃~60℃◇工作环境湿度:20%~85%不可结露面板示意图用户菜单系统菜单用户菜单设置：在运行状态下，按住“设置/查看”键持续 5 秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续 5 秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置(可循环操作)。
进入系统菜单后，按“▲”或“▼” 键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
MT温控器说明书
MTC-5080 微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜、风机控制输出；温度超限、超量程及传感器故障报警等。
规格尺寸◇前面板尺寸：100（长）*51(宽)（毫米）◇安装开孔尺寸：92（长）*44（宽）（毫米）◇整机尺寸：100（长）*51(宽)*(深)（毫米）◇传感器线长：2 米（含探头长度）技术参数◇工作电压：220VAC±10% 50HZ/60HZ◇测控温度范围：-50℃~50℃◇测温精度：±1℃显示分辨率：0.1℃◇制冷、化霜、风机输出触点容量：3A/220VAC◇传感器类型：NTC（10Ω /25℃,B 值 3435K）◇工作环境温度:0℃~60℃◇工作环境湿度:20%~85%不可结露面板示意图用户菜单系统菜单用户菜单设置：在运行状态下，按住“设置/查看”键持续 5 秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续 5 秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置(可循环操作)。
进入系统菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
在参数设置状态下按住“设置/查看”键持续 3 秒以上或 30 秒内无按键动作，则退出参数设置状态。
用户菜单查看：在运行状态下，按住“设置/查看”键持续 3 秒至“开机温度”指示灯亮时，并按下下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作）,相应的参数指示灯亮。
MT温控仪使用说明书
XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差， DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
智能温度调节仪使用说明书（pid）
智能温度调节仪使用说明书（PID）（使用此产品前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考）一、概述本仪表由单片机控制，具有热电阻、热电偶等多种信号自由输入，五种输出方式只须插上相应模块即可，正反控制任意设置；提供了四种报警方式；手动自动切换，主控有两位式、PID两种控制方式，在各种不同的系统上，经仪表自整定的参数大多数能得到满意的控制效果，具有无超调，抗扰动性强等特点。
二、主要技术指标1、基本误差：±0.5%F.S±1个字2、冷端补偿误差：≤±2.0℃3、采样周期： 0.5秒4、控制周期：继电器输出时的控制周期为2～120秒可调，其它为2秒。
5、继电器触点输出：AC220V/5A（阻性负载）或AC220V/0.3A(感性负载)6、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V7、驱动可控硅脉冲输出：幅度≥3V，宽度≥40us的移相或过零触发脉冲’.K8、连续PID调节模拟量输出：0～10mA(负载500±200Ω), 4～20mA(负载250±100Ω),或0～5V(负载≥100kΩ), 1～5V(负载≥100kΩ)9、电源：AC85V～242V（开关电源）, 50/60Hz，或其它特殊定货10、工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所三、型号意义XMT □9 □□□□⑴⑵ (3) (4) (5)⑴外型及开孔尺寸（mm）：空格：160×80×120 152×76；A：96×96×110 92×92；D：72×72×110 68×68；E：48×96×110 44×92；F：96×48×110 92×44；S：80×160×120 76×156；G：48×48×110 44×44⑵控制方式：‘0’位式控制继电器输出，‘2’三位式控制继电器输出；‘4’PID调节继电器输出；‘5’PID 调节固态继电器输出；‘6’单项移相可控硅调节输出；‘7’单项过零可控硅调节输出；‘8’三项过零可控硅调节输出；‘9’连续PID标准电流信号输出；⑶附加报警：‘0’：无报警；‘1’或‘2’：一组报警（报警方式可选）；‘3’：二组报警（报警方式可选）；‘5’：声音报警；⑷输入信号类型：‘1’：热电偶信号输入；‘2’：热电阻信号输入；‘W’：自由信号输入⑸主控制方式：‘V24’：附加隔离24V电源（25mA）四、面板说明（参考）（1）PV显示窗：正常显示情况下显示温度测量值；在参数修改状态下显示参数符号。
MT系列智能数显温控仪使用说明书
XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
·清楚显示器上的污渍请用软布或绵纸。
·显示器易被划伤，禁止用硬物擦洗过触及。
·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。
一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率：1℃0.1℃1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6 报警输出：继电器触点AC250V 3A（阻性负载）1.7 控制方式：模糊PID控制、位式控制1.8 控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码：X M T ①- 7 ②③④-⑤⑥～⑦①仪表面板尺寸（高×宽mm）S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出：0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出，PID调节7过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。
PID温控器使用说明书
使用说明书U-HSX1300-MICN2 1.产品介绍傻瓜式模糊PID温控器/调节仪采用模糊PID算式，无需人工整定参数，控温精度基本达±0.5℃，无超调、欠调，性价比高。
傻瓜式操作，7款外型尺寸，支持33种信号输入功能，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。
适用于工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。
支持2路报警功能，支持1路控制输出或支持采用标准MODBUS RTU协议的RS485通讯接口，1路DC24V配电输出。
输入端、输出端、电源端光电隔离。
100-240VAC/DC或12-36V DC开关电源供电，标准卡入式安装，工作环境温度在0-50℃，且相对湿度5-85%RH无凝结。
2.显示面板外观结构图（1）PV显示窗（测量值）（2）SV显示窗测量状态下显示输入类型等参数参数设定状态下显示设定值（3）第一报警（AL1）和第二报警（AL2）指示灯、运行灯（RUN）和输出灯（OUT）（4）确认键（5）移位键（6）减少键（7）增加键图1从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。
在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证防护标准。
外形尺寸开孔尺寸外形尺寸开孔尺寸160*80mm（横式）152*76mm48*96mm（竖式）45*92mm 80*160mm（竖式）76*152mm72*72mm（方式）68*68mm 96*96mm（方式）92*92mm48*48mm（方式）45*45mm 96*48mm（横式）92*45mm3.接线图2规格尺寸为A、B、C、D、E型接线图注：横竖式仪表后盖接线端子方向不一样，见示意图3图3图4规格尺寸为F型接线图图5规格尺寸为H型接线图注1：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。
智能PID温度控制仪说明书
故障信息 未接入传感器或传感器短路
2 、参数设定方法
2 0 00
2 0 00
1：AL 1、AL 2做上、下限报警输出 2：AL 1做上、下限报警输出，AL 2做区间报警输出 3：AL 1上、下限报警输出，AL 2做PID输出 4：Al 1做偏差报警输出，AL 2做PID输出 5：AL 1、AL 2上、下限报警输出，SSR做PID输出 6：AL 1做上、下限报警输出，AL 2做区间报警输出，SSR做PID输出 7：AL 1做上、下限报警输出，AL 2做偏差报警输出，SSR做PID输出 5 、继电器触点容量：A C 2 5 0 V7 A （5 0 0 瓦功率以上，需加交流接触器） 6 、继电器触点寿命：1 0万 次 7、 固态继电器驱动能力：D C 2 4 V （5 0 mA） 8 、工作温度：1 0 ～5 0 ℃ 9 、外形及开孔尺寸：5 种型号和外形尺对照如下： 型号 X MT 9 1 2 X MT 9 1 3 X MT 9 1 4 X MT 9 1 5 X MT 9 1 6 外形尺寸（mm) ×1 1 0 4 8 ×4 8 ×9 6×8 5 4 8 9 6×4 8×8 5 7 2 ×7 2×1 1 0 9 6 ×9 6×8 5 开孔尺寸( mm) 4 4 ×4 4 4 4 ×9 2 9 2×4 4 6 8 ×6 8 9 2 ×9 2
A 1 H（1 0 0 ) A 1 L（8 0 )
报警 报警
下限报警继电器动作规则
+
A 1 L < A 1 H :下 限报警 P V < A 1 L继 电器吸和 P V > A 1 H继 电器释放 测量值小于8 0， 继电器吸和 测量值大于1 0 0， 继电器释放
8
SSR DC 24 V
MT温控仪使用说明书定稿版
M T温控仪使用说明书 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年 2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出 1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±0.5%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec 21.6-26.4V AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4V DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
XMT8818智能专用温控仪 说明书
1XMT*8818智能PID 温度调节仪使用手册一、 概述XMT *8818智能型PID 温控仪表是一种高性能抗干扰、高可靠性的智能型工业调节仪表。
仪器采用先进的CPU 芯片,具有操作简单、工作可靠、性价比高的特点，广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度自动控制系统。
二、仪表主要技术指标：1、 精度：±1%F ·S ±1.0个字2、 输入信号：热电偶 K E J R3、 测温范围：K （-100～1300℃）E （-100～800℃）J （-100～1000℃） R （-50～1700℃）4、 报警继电器触点容量：220V 3A （阻性）5、 工作电源：交流220V ±10% 50HZ6、 正常工作环境：温度0～50℃，相对湿度35%～85%的无腐蚀性气体场合三、型号定义型号 外形尺寸（mm） 安装开口尺寸（mm）输入类型XMTE8818 48×96×110（竖式） 44+0.5×92+0.5 热电偶：K/E/ J/R XMTF8818 96×48×110（横式） 92+0.5×44+0.5 热电偶：K/E/ J/ R XMTG8818 48×48×110 44+0.5×44+0.5 热电偶：K/E/ J/ R XMTD8818 72×72×110 68+0.5×68+0.5 热电偶：K/E/ J/ R XMTA8818 96×96×110 92+0.5×92+0.5 热电偶：K/E/ J/ R XMT8818 80×160×110（横式） 76+0.5×152+0.5 热电偶：K/E/ J/ R XMTS8818160×80×110（竖式）152+0.5×76+0.5热电偶：K/E/ J/ R2四、面板功能五、接线端子注意：7，8脚输出有电危险！六、操作说明►正常情况下，上排显示测量温度，下排显示设定温度 ►按(功能键)一秒，可进入菜单►设定好叁数后，再次按(功能键)，进入下一菜单并保存当前设定参数 ►设定期间不作任何操作5秒钟反回显示状态，显示当前温度。
