Cadence元件库介绍

合集下载

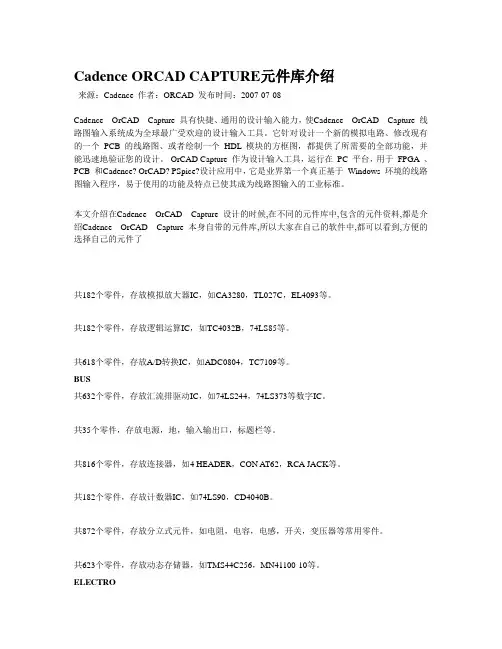

2019年ORCAD元件库介绍

Cadence ORCAD CAPTURE元件库介绍来源：Cadence 作者：ORCAD 发布时间：2007-07-08Cadence OrCAD Capture 具有快捷、通用的设计输入能力，使Cadence OrCAD Capture 线路图输入系统成为全球最广受欢迎的设计输入工具。

它针对设计一个新的模拟电路、修改现有的一个PCB 的线路图、或者绘制一个HDL 模块的方框图，都提供了所需要的全部功能，并能迅速地验证您的设计。

OrCAD Capture 作为设计输入工具，运行在PC 平台，用于FPGA 、PCB 和Cadence? OrCAD? PSpice?设计应用中，它是业界第一个真正基于Windows 环境的线路图输入程序，易于使用的功能及特点已使其成为线路图输入的工业标准。

本文介绍在Cadence OrCAD Capture 设计的时候,在不同的元件库中,包含的元件资料,都是介绍Cadence OrCAD Capture 本身自带的元件库,所以大家在自己的软件中,都可以看到,方便的选择自己的元件了共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。

共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。

共618个零件，存放A/D转换IC，如ADC0804，TC7109等。

BUS共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。

共35个零件，存放电源，地，输入输出口，标题栏等。

共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。

共182个零件，存放计数器IC，如74LS90，CD4040B。

共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。

共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。

ELECTRO共6个零件，存放马达，断路器等电机类元件。

Cadence各层作用及封装信息传输对应关系

Cadence 各层作用及封装信息传输关系(2013-12-20 22:48:04)转载▼silkscreen top:是字符层，一般称顶层字符或元件面字符，为各元器件的外框及名称标识等assemly top ：是装配层，就是元器件含铜部分的实际大小，用来产生元器件的装配图。

我自己感觉这一层如果对于贴片的元器件，如电容，就是两个贴片铜片的实际大小，而place_bound_top 层是整个贴片元器件的实际大小，这一点很多人都没真正搞懂！也可以使用此层进行布局；place_bound_top ：是元器件封装实际大小，用来防止两个元器件叠加在一起不报错。

Autosilk top, Silkscreen top 和Assembly topAutosilk top ：最后出gerber 的时候，自动生成的丝印层。

会自动调整丝印位置，以及碰到阻焊开窗的地方，丝印会自动消失，避免露锡的地方涂上丝印（一般画丝印层的时候，焊盘上不会画上丝印，所以过孔焊盘上有丝印，也不会有什么影响。

），所以我个人一般很少用到Autosilk top 层，毕竟最后出丝印的时候，都需要调整位置。

我一般直接用Silkscreen top 。

Silkscreen top ：建库的时候，ref des 放置的层，及PCB 生产时，刷到板卡上的字符、器件外框或者公司LOGO 等放置的层。

我出gerber ，一般直接出这一层。

Assembly top ：安装丝印层。

因为有些公司需要出安装图，有些为了手工焊接，喜欢把字符丝印放置在器件内部，比如电阻位号，喜欢把它的丝印放置在电阻符号外框的中间位置。

比如说电阻值等，想打印出来放置在安装图纸的电阻相应位置。

这时我们才会用到安装丝印层。

平时可以不用，或者平时只用Silkscreen top 。

所以这三个丝印层各有各的作用。

总体来说，cadence 软件定义的这些层使用很灵活，每个人用法可能稍微有差异，都是没关系的，只要实现你的使用目的即可。

cadence元件库介绍

MISC2.OLB
共772个零件，存放杂项图件，如TP3071，ZSD100等未分类零件。
MISCLINEAR.OLB
共365个零件，存放线性杂项图件（未分类），如14573，4127，VFC32等。
MISCMEMORY.OLB
共278个零件，存放记忆体杂项图件（未分类），如28F020，X76F041等。
LATCH.OLB
共305个零件，存放锁存器，如4013，74LS73，74LS76等。
LINE DRIVER RECEIVER.OLB
共380个零件，存放线控驱动与接收器。如SN75125，DS275等。
MECHANICAL.OLB
共110个零件，存放机构图件，如M HOLE 2，PGASOC-15-F等。
共110个零件，存放机构图件，如M HOLE 2，PGASOC-15-F等。
MICROCONTROLLER.OLB
共523个零件，存放单晶片微处理器，如68HC11，AT89C51等。
MICRO PROCESSOR.OLB
共288个零件，存放微处理器，如80386，Z80180等。
MISC.OLB
共210个零件，存放晶体管（含FET，UJT，PUT等），如2N2222A，2N2905等。
BUS DRIVERTRANSCEIVER.OLB
共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。
CAPSYM.OLB
共35个零件，存放电源，地，输入输出口，标题栏等。
CONNECTOR.OLB
共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。

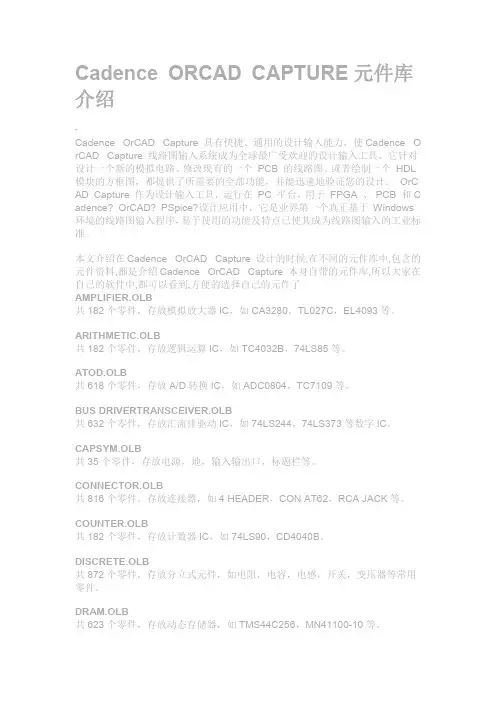

cadence元件库介绍

Cadence ORCAD CAPTURE元件库介绍-Cadence OrCAD Capture 具有快捷、通用的设计输入能力，使Cadence O rCAD Capture 线路图输入系统成为全球最广受欢迎的设计输入工具。

它针对设计一个新的模拟电路、修改现有的一个PCB 的线路图、或者绘制一个HDL 模块的方框图，都提供了所需要的全部功能，并能迅速地验证您的设计。

OrC AD Capture 作为设计输入工具，运行在PC 平台，用于FPGA 、PCB 和C adence? OrCAD? PSpice?设计应用中，它是业界第一个真正基于Windows 环境的线路图输入程序，易于使用的功能及特点已使其成为线路图输入的工业标准。

本文介绍在Cadence OrCAD Capture 设计的时候,在不同的元件库中,包含的元件资料,都是介绍Cadence OrCAD Capture 本身自带的元件库,所以大家在自己的软件中,都可以看到,方便的选择自己的元件了AMPLIFIER.OLB共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。

ARITHMETIC.OLB共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。

ATOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。

BUS DRIVERTRANSCEIVER.OLB共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。

CAPSYM.OLB共35个零件，存放电源，地，输入输出口，标题栏等。

CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。

COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。

DISCRETE.OLB共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。

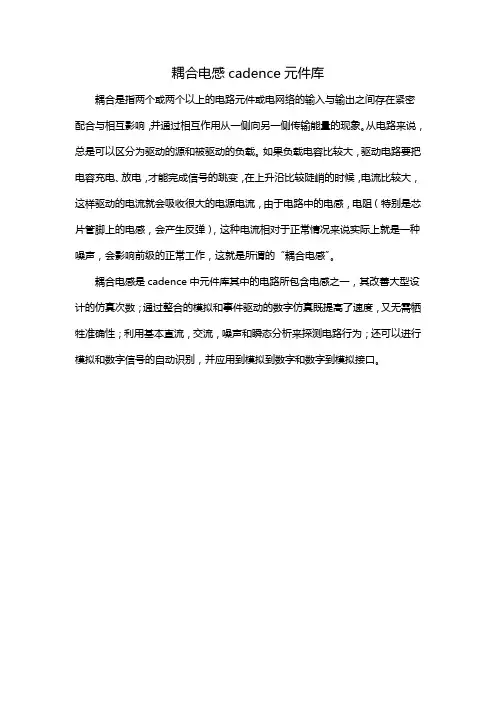

耦合电感cadence元件库

耦合电感cadence元件库
耦合是指两个或两个以上的电路元件或电网络的输入与输出之间存在紧密配合与相互影响，并通过相互作用从一侧向另一侧传输能量的现象。

从电路来说，总是可以区分为驱动的源和被驱动的负载。

如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合电感”。

耦合电感是cadence中元件库其中的电路所包含电感之一，其改善大型设计的仿真次数；通过整合的模拟和事件驱动的数字仿真既提高了速度，又无需牺牲准确性；利用基本直流，交流，噪声和瞬态分析来探测电路行为；还可以进行模拟和数字信号的自动识别，并应用到模拟到数字和数字到模拟接口。

orcad(Cadence)常用库olb介绍

orcad（Cadence）常用库olb介绍ORCAD CAPTURE元件库介绍AMPLIFIER.OLB amplifier共182个零件，存放模拟放大器IC，如CA3280，TL027C，EL4093等。

ARITHMETIC.OLB arithmetic共182个零件，存放逻辑运算IC，如TC4032B，74LS85等。

ATOD.OLB共618个零件，存放A/D转换IC，如ADC0804，TC7109等。

BUS DRIVERTRANSCEIVER.OLB 共632个零件，存放汇流排驱动IC，如74LS244，74LS373等数字IC。

CAPSYM.OLB capsym共35个零件，存放电源，地，输入输出口，标题栏等。

CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK等。

COUNTER.OLB共182个零件，存放计数器IC，如74LS90，CD4040B。

DISCRETE.OLB discrete共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。

DRAM.OLB共623个零件，存放动态存储器，如TMS44C256，MN41100-10等。

ELECTRO MECHANICAL.OLB共6个零件，存放马达，断路器等电机类元件。

FIFO.OLB共177个零件，存放先进先出资料暂存器，如40105，SN74LS232。

FILTRE.OLB共80个零件，存放滤波器类元件，如MAX270，LTC1065等。

FPGA.OLB存放可编程逻辑器件，如XC6216/LCC。

GATE.OLB共691个零件，存放逻辑门（含CMOS和TLL）。

LATCH.OLB latch共305个零件，存放锁存器，如4013，74LS73，74LS76等。

LINE DRIVER RECEIVER.OLB共380个零件，存放线控驱动与接收器。

如SN75125，DS275等。

cadence学习笔记2--Cadence原理图项目文件的创建、元件库的创建(持续更新)

Cadence原理图项目文件的创建、元件库的创建、元件的原理图的绘制等等操作一、创建工程文件 (2)1、创建工程： (3)2、元件库的创建 (6)1、放置管脚 (10)2、放置元件的body (13)3、元件属性的编辑 (14)11月3号学习内容：进入原理图设计阶段、一、创建工程文件在做原理图设计之前，进行简单的设置首先点击菜单栏的Options---Design Template（工程中原理图创建的模板）图2.1图2.2这个界面，可以对原理图的属性进行设置，如原理图的大小，原理图的Title Block文件等等属性。

1、创建工程：点击菜单栏中的File---New--Project图2.3创建原理图项目文件然后在弹出的对话框中，输入项目的名称然后对文件进行一些设置新建好的项目由于原理图的背景色默认是白色，时间长了，看起来不舒适，那么可以对原理图的背景颜色进行设置。

如下图所示操作：如果想对原理图右下角的内容进行修改，可以点击菜单栏的Options的Schematic Page Properties单独对某一个原理图的右下角内容进行修改。

可以修改原理图图纸的大小等等具体的操作，需要自己去亲手操作一遍。

2、元件库的创建点击菜单上File--New--Library，生成的库文件是直接存放到C盘的图2.5元件原理图库的创建可以选择库文件点击右键，然后将文件保存到指定目录下。

创建元件两个种方式，如下所示方式1：通过菜单栏创建，如图所示方式2：通过下图所示创建点击确定，输入元件名称然后点击确定。

文件中显示的原件如下图所示:虚框是元件的body画元件原理图的步骤：①查看元件的PDF文档；②查看每个管脚的属性，是输入还是输出、电源管脚等等查看CY2303.PDF文档，画原理图具体的操作：1、放置管脚图2.6点击图示的图标，即可在元件上放置管脚也可以点击Pin array图标,放置组形式的管脚图 2.7点击Pin array图标,放置组形式的管脚编辑管脚的属性，可以左键选中管脚，然后右键点击Edit Properties,然后跳出下图所示窗口。

Cadence元件设计及命名规范

例如：
bga780‐100_28X28 28*28 行，间距 1mm，780 个焊点 BGA 封装
3.3、连接器元件（存放于 CONNECTOR 文件夹）
1
header 类连接器命名：
hs(X)x(Y)_(pitch) _[shield]_[direction]_[n?]_[补充]
hd(X)x(Y)_(pitch)_[shield]_[direction]_[n?]_[补充]
器件分类
实例
Part Reference
IC 类元件
ARM9 处理器
AT91SAM9200‐CU
U?
（IC.OLB）
LDO 低压差稳压电源
LP38693MP‐ADJ
ICP?
电阻元件（RES.OLB）
普通电阻 8pin，包含 4 个电阻的排阻
可调电阻
RES RN_8P4R
R_ADJ
R? RN? R?
olb普通pnp型普通pnp型普通nmosfet普通pmosfet8pin封装nmosfet发光二极管两颗发光二极管光耦合器件2pin晶体4pin13脚为输出脚晶体4脚为时钟输出的压控振荡器3脚为时钟输出的晶振单排3针插针双排10针插针带保护壳双排10针第7针空缺型号db9pl的串口插座usba型连接器2032型号电池座sim卡连接座pnpnpnmosnmospmosn8pledledx2optocouplerxtal2xtal413vcxo4osc43header1x3header2x10boxheader2x107condb9plconusbaxsbat2032xssimq
ck(长 x 宽 x 高)或(_器件厂家命名)
5
SMD 排阻命名方式：
(类型)_(封装大小)

Orcad 不知道元件调哪个库？元件库的查找位置对照表详解

大家好，很多小伙伴在使用ORCAD做原理图时，经常会发现自己想要的元件不知道在哪个库，下面对库路径与其对应库文件进行说明，方便各位使用。

一.默认库路径 C:CadenceSPB_16.6 oolscapturelibrary里，我这盘符C你们根据实际安装盘符情况查找即可。

二.orcad 元件库的查找如下原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃钟BVC 同轴电缆接插件BRIDEG 1 整流桥( 二极管)BRIDEG 2 整流桥( 集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY稳压二极管DIODE VARACTOR变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N 沟道场效应管JFET P P 沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE麦克风MOSFET MOS 管MOTOR AC 交流电机MOTOR SERV伺O 服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURREN电T 流源SOURCE VOLTAG电E 压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40. 系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列 DAC 系列 HD系列 MC 系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL 公司生产的80 系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY 系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC 公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74 系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80 系列CPU集成。

Cadence16.5学习笔记之（一）—器件库、原理图

Cadence16.5学习笔记之（一）—器件库、原理图Cadence16.5学习笔记之（一）—器件库、原理图一、简单快捷键R—旋转器件方向(选中时)V—元件的镜像（水平）H—元件的镜像（竖直）F—放置电源G—放置地W—放置连线J—放置节点N—放置网络标号T—放置文本备注（Ctrl + Enter:换行）B—放置总线X—放置电器不连接F4—自动放置线，一直按一直放。

元件的复制：Ctrl + C或按住Ctrl，拖动元件即可。

放置全局网络标号(级联多个原理图)：Place—Off-Page Connector放置线、总线时，任意角度走线—按住Shift键，再走线。

二、查找元件、网络连接等对整个工程、或单个的页面进行如下类似操作。

Edit->Browse->Parts：原理图画好了，选中工程，检查、查找定位器件Edit->Browse->Nets：网络连接，对于检查电源连接有帮助Edit->Browse->Off-Page Connector：显示工程中所有，原理图页面之间的网络连接（即归纳显示出所有全局网络标号）Edit->Browse->DRC Markers:DRC检查，显示出DRC电器检查的错误。

（删掉这些错误：Tools->Designe Rules Cheak->Yes->Action->Delete existing DRC marker->Yes）Ctrl + F：搜索定位元件、网络，如在PCB布局、布线时（勾选）。

以下类型选项：Parts:查找元件Nets:查看网络连接Power/GND:查看电源、地的网络连接Flat Nets:查看电源、地的网络连接(功能更强大)三、元件的更新或替换选择工程对话框中的File ->Design Cache->右键->Replace Cach->....->是否保留元件的遗留属性，可以将封装更新过来同样的操作，如果器件库中器件属性有改动，则更新元件（但不能将封装更新过来）：File ->Design Cache->右键->Updata Cach四、选中元件1、单个选中、Ctrl + 选中元件、区域选中（整体移动），移动时电气连接是存在的，如果按住Alt再移动，则电气连接断开。

Cadence 自带元件库汇总

编号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
பைடு நூலகம்
名称 AMPLIFIER.OLB ARITHMETIC.OLB ATOD.OLB BUS DRIVERTRANSCEIVER.OLB CAPSYM.OLB CONNECTOR.OLB COUNTER.OLB DISCRETE.OLB DRAM.OLB ELECTRO MECHANICAL.OLB FIFO.OLB FILTRE.OLB FPGA.OLB GATE.OLB LATCH.OLB LINE RECEIVER.OLB MECHANICAL.OLB MICROCONTROLLER.OLB MICRO PROCESSOR.OLB MISC.OLB MISC2.OLB MISCLINEAR.OLB MISCMEMORY.OLB MISCPOWER.OLB MUXDECODER.OLB OPAMP.OLB PASSIVEFILTER.OLB PLD.OLB PROM.OLB REGULATOR.OLB SHIFTREGISTER.OLB SRAM.OLB TRANSISTOR.OLB DRIVER
数量 182 182 618 632 35 816 182 872 623 6 177 80 281 691 305 380 110 523 288 1567 772 365 278 222 449 610 14 355 811 549 610 691 210
备注存放模拟放大器 IC，如 CA3280，TL027C，EL4093 等存放逻辑运算 IC，如 TC4032B，74LS85 等存放 A/D 转换 IC，如 ADC0804，TC7109 等存放汇流排驱动 IC，如 74LS244，74LS373 等数字 IC 存放电源，地，输入输出口，标题栏等存放连接器，如 4 HEADER，CON AT62，RCA JACK 等存放计数器 IC，如 74LS90，CD4040B 存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件存放动态存储器，如 TMS44C256，MN41100-10 等存放马达，断路器等电机类元件存放先进先出资料暂存器，如 40105，SN74LS232 存放滤波器类元件，如 MAX270，LTC1065 等存放可编程逻辑器件，如 XC6216/LCC 存放逻辑门（含 CMOS 和 TLL）存放锁存器，如 4013，74LS73，74LS76 等存放线控驱动与接收器。如 SN75125，DS275 等存放机构图件，如 M HOLE 2，PGASOC-15-F 等存放单晶片微处理器，如 68HC11，AT89C51 等存放微处理器，如 80386，Z80180 等存放杂项图件，如电表（METER MA），微处理器周边（Z80-DMA）等未分类的零件存放杂项图件，如 TP3071，ZSD100 等未分类零件存放线性杂项图件（未分类），如 14573，4127，VFC32 存放记忆体杂项图件（未分类），如 28F020，X76F041 存放高功率杂项图件（未分类），如 REF-01，PWR505， TPS67341 存放解码器，如 4511，4555，74AC157 等存放运放，如 101，1458，UA741 等存放被动式滤波器，如 DIGNSFILTER，RS1517T，LINE FILTER 等存放可编程逻辑器件，如 22V10，10H8 等存放只读记忆体运算放大器，如 18SA46，XL93C46 等存放稳压 IC，如 78xxx，79xxx 等存放移位寄存器，如 4006，SNLS91 等存放静态存储器，如 MCM6164，P4C116 等存放晶体管（含 FET，UJT，PUT 等），如 2N2222A， 2N2905 等

cadence的原理图库设计

ZTE 中兴
（二）.多对一（一个封装包括三个相同部分符号）
A1-A32
ZTE 中兴
（二）.多对一（一个封装包括三个相同部分符号）
A1-A32
ZTE 中兴
（三）.一对多（一个符号对应三个封装）
ZTE 中兴
（三）.一对多（一个符号对应两个封装）ZTE 中兴Fra bibliotek简捷方法
其实,现在创建原理图库.还有一个更好的方法就是copy,因为现有的原理图库已经包罗了很多种类 ,如果您想创建的元件与现有的某一个很相近(如元件的“pin”数或“pin name”大体相同),就可以“copy”或在“Part Developer”中“open/save as” 新的元件的命名 ,然后简单更改个别选项即可得到一个新的元件(原理图库).
ZTE 中兴
这里，提醒一下，在 “ Numeric” 选项中，只能输入数字。如果要输入类似 “A1、B2之类的管脚号，应选择 “ Grid” 选项。另外，一段时间以来，不少硬件设计人员在输入管脚号时，总是觉得是一件头痛的事情。因为他们没有找到捷径，而是一个一个的输入有规律的管脚号。如果是一个“BGA” 器件，上百个 PIN 的输入不但耗时，而且有时难免会有手误，从而造成将来元件的使用错误。其实， “ CADENCE” 可以让你快速输入。选择“Grid” 选项，在“ROW”中输入“AJ” ，在 “ COLUMN” 中输入 “ 1-30” ，然后点击 “ Creat” 你会看到！
这里可以看到在symbol view 中各个 pin 的分布情况，有的 pin 的位置并不是很理想。当然可以在 ConceptHDL中直接移动。但这种做法是不被提倡的，比较好的方法是返回到 Part Developer 中选择 symbols/sym_1 右键后选择Properties

原理图元件库介绍与元件建

在元件库编辑器中，选择“文件”菜单中的“导出”选项，可以将当前元件库导出为独立的文件，以便在其他项目中重复使用。
还可以将元件库导出为统一的格式，如EDA格式，以便在其他原理图编辑软件中使用。
元件创建进阶
03
复杂元件的创建0102 Nhomakorabea03
组合元件
将多个简单元件组合成一个复杂元件，以简化电路原理图。
层次化设计
将复杂元件划分为多个子模块，每个子模块负责特定的功能，以提高可读性和可维护性。
参数化设计
为元件定义可变的参数，以便在原理图中进行参数化替换，提高设计效率和灵活性。
元件库的优化与改进
性能优化
通过优化元件的性能参数，提高电路的性能和稳定性。
可读性改进
为元件添加清晰的标注和注释，提高电路原理图的可读性。
打开原理图编辑器，选择“工具”菜单中的“元件库编辑器”。
在弹出的对话框中，输入元件名称“三极管”，选择合适的封装类型。
保存并关闭元件编辑器，将新创建的三极管元件添加到原理图中。
元件库的应用与展望
05
元件库在电路设计中的应用
元件库提供标准化的元件符号
原理图元件库包含了大量标准化的元件符号，方便电路设计者快速查找和使用。
04
在元件编辑器中，添加二极管符号，设置型号和封装参数。
01 03
在元件库编辑器中，选择“元件 ”选项卡，点击“新建元件”按钮。
02
在弹出的对话框中，输入元件名称“二极管”，选择合适的封装类型。
三极管的创建
在元件库编辑器中，选择“元件”选项卡，点击“新建元件”按钮。
在元件编辑器中，添加三极管符号，设置型号和封装参数。

cadence元件库说明

6.ADV_LIN : ALD系列的线性放大器
7.ANA_SWIT : 模拟开关
8.ANALOG和ANALOG_P : 通用模拟器件,R，C，L
9.ANL_MISC : 杂项模拟器件,如三相变压器，555，RELAY，SWITCH，VCO
51.JFET : 日本产品,FET
52.JFN : 日本产品,NFET
53.JFP : 日本产品,PFET
54.JJFET : 日本产品,JJFET
43.FILTSUB : mixed
44.FUNCTION : 函数器件
44.FWBELL : FWBELL 公司的霍尔元件
45.HARRIS : HARRIS公司相关产品
46.IGBT : IGBT管
79.SAH : HA2420,HA5320,LF398H高速精密采样保持放大器,
80.SHINDNGN : SHINDENGEN公司整流桥,二极管
81.SOURCE : 各种源
26.DIG_ECL : D Flip-Flop
28.DIG_GAL : Generic Array Logic
29.DIG_MISC : mixed digital device
30.DIG_PAL : programable Array Logic
62.MIX_MISC : 4046,Relay等
63.MOTOR_RF : 飞思卡尔射频三极管
64.MOTORSEN : 飞思卡尔压力传感器
65.NAT_SEMI : 国半产品
58.MAGNETIC :MAGNETIC公司磁芯
59.MAXIM : MAXIM公司产品
60.MFN : Fairchild,IR等公司N型功率MOS

Cadence元件设计及命名规范

武汉中元华电科技股份有限公司
备注例如： c0805；r0603；l1206；d1206；
例如： c7343‐31 7.3*4.3*3.1mm 或 cta、ctb…… 例如： ce43x43x52 4.3*4.3*5.2mm 例如： ck120x120x78 12*12*7.8mm ck132x99x64 13.2*9.9*6.4mm 例如： 8p4r_0603 8pin 包含 4 个电阻，单个封装为 0603 10p8r_0402 10pin 包含 8 个电阻，单个封装为 0402 例如： xtl2_49smd 49smd 无源晶体 osc4_7050 7*5mm 有源晶振
例如：
bga780‐100_28X28 28*28 行，间距 1mm，780 个焊点 BGA 封装
3.3、连接器元件（存放于 CONNECTOR 文件夹）
1
header 类连接器命名：
hs(X)x(Y)_(pitch) _[shield]_[direction]_[n?]_[补充]
hd(X)x(Y)_(pitch)_[shield]_[direction]_[n?]_[补充]
ssop
EP：exposed thermal pad
(pitch 一般 0.5 或 0.65mm，height 一
*TSOP 的引脚在芯片的短边，而 TSOP II 的引脚在芯片的般 1.55mm)
长边
tssop86_050_1016
(pitch 一般 0.5 或 0.65mm，height 一
般 1.00mm)
ck(长 x 宽 x 高)或(_器件厂家命名)
5
SMD 排阻命名方式：
(类型)_(封装大小)
6
SMD 频率元件命名方式：

Cadence 自带元件库汇总

编号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
名称 AMPLIFIER.OLB ARITHMETIC.OLB ATOD.OLB BUS DRIVERTRANSCEIVER.OLB CAPSYM.OLB CONNECTOR.OLB COUNTER.OLB DISCRETE.OLB DRAM.OLB ELECTRO MECHANICAL.OLB FIFO.OLB FILTRE.OLB FPGA.OLB GATE.OLB LATCH.OLB LINE RECEIVER.OLB MECHANICAL.OLB MICROCONTROLLER.OLB MICRO PROCESSOR.OLB MISC.OLB MISC2.OLB MISCLINEAR.OLB MISCMEMORY.OLB MISCPOWER.OLB MUXDECODER.OLB OPAMP.OLB PASSIVEFILTER.OLB PLD.OLB PROM.OLB REGULATOR.OLB SHIFTREGISTER.OLB SRAM.OLB TRANSISTOR.OLB DRIVER
数量 182 182 618 632 35 816 182 872 623 6 177 80 281 691 305 380 110 523 288 1567 772 365 278 222 注存放模拟放大器 IC，如 CA3280，TL027C，EL4093 等存放逻辑运算 IC，如 TC4032B，74LS85 等存放 A/D 转换 IC，如 ADC0804，TC7109 等存放汇流排驱动 IC，如 74LS244，74LS373 等数字 IC 存放电源，地，输入输出口，标题栏等存放连接器，如 4 HEADER，CON AT62，RCA JACK 等存放计数器 IC，如 74LS90，CD4040B 存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件存放动态存储器，如 TMS44C256，MN41100-10 等存放马达，断路器等电机类元件存放先进先出资料暂存器，如 40105，SN74LS232 存放滤波器类元件，如 MAX270，LTC1065 等存放可编程逻辑器件，如 XC6216/LCC 存放逻辑门（含 CMOS 和 TLL）存放锁存器，如 4013，74LS73，74LS76 等存放线控驱动与接收器。如 SN75125，DS275 等存放机构图件，如 M HOLE 2，PGASOC-15-F 等存放单晶片微处理器，如 68HC11，AT89C51 等存放微处理器，如 80386，Z80180 等存放杂项图件，如电表（METER MA），微处理器周边（Z80-DMA）等未分类的零件存放杂项图件，如 TP3071，ZSD100 等未分类零件存放线性杂项图件（未分类），如 14573，4127，VFC32 存放记忆体杂项图件（未分类），如 28F020，X76F041 存放高功率杂项图件（未分类），如 REF-01，PWR505， TPS67341 存放解码器，如 4511，4555，74AC157 等存放运放，如 101，1458，UA741 等存放被动式滤波器，如 DIGNSFILTER，RS1517T，LINE FILTER 等存放可编程逻辑器件，如 22V10，10H8 等存放只读记忆体运算放大器，如 18SA46，XL93C46 等存放稳压 IC，如 78xxx，79xxx 等存放移位寄存器，如 4006，SNLS91 等存放静态存储器，如 MCM6164，P4C116 等存放晶体管（含 FET，UJT，PUT 等），如 2N2222A， 2N2905 等

cadence各组件功能

工具介绍Allegro PCB Editor用于创建修改设计文件，是最主要的设计工具。

可以单独启动，也可以在工程管理器中启用。

有两种模式：layout mode和symbol creation mode当我们进行手工布局布线时，就工作在layout mode这种模式下。

Symbol creation mode中可以创建及修改Package symbol、mechanical symbol、format symbol、shape symbol、flash symbol.Padstack Designer创建及修改焊盘padstacksAllegro在创建零件封装时，焊盘需要单独设计，必须使用这个工具先创建焊盘。

DSDoctober用于检查设计数据中的错误，在设计的每一个阶段执行，可以部分修复数据错误。

在生成光绘文件前必须进行DBDoctor检查。

Allegro Constraint M anagerAllegro约束管理器，布局布线约束规则的创建、管理、评估、检查等，如各种物理间距，线长，线宽等。

可以与Allegro PCB Editor和Allegro PCB SI等完美集成，非常方便进行交互设计。

Allegro PCB Router自动布线工具，对于有复杂设计规则的高密度电路板处理能力很强，可以在Allegro PCB Editor中用自动布线命令调出来。

这个布线工具名气很大，对于简单的电路板，布线很美观。

相比较而言，布通率很高。

Allegro PCB SI电路板信号完整性仿真工具，反射、串扰等噪音分析。

布线前后都可以使用，布线前主要进行约束规则的开发。

Allegro PCB PI电源完整性仿真工具，不能仿真电源平面分割情况，可以用其他工具替代。

工具之间的关系。

★cadence组件简介

cadence公司是一家eda软件公司。

成立于1988年。

其主要产品线从上层的系统级设计到逻辑综合到低层的布局布线，还包括封装、电路版pcb设计等等多个方向。

下面主要介绍其产品线的范围。

Cadence公司著名的软件有：Cadence Allegro；Cadence LDV；Cadence IC5.0；Cadence orCAD等。

1、板级电路设计系统。

Cadence Allegro Silicon Package Board（SPB）可提供新一代的协同设计方法，以便建立跨越整个设计链——包括I/O缓冲区、IC、封装及PCB设计人员的合作关系。

包括原理图输入、生成、模拟数字/混合电路仿真，fpga设计，pcb编辑和自动布局布线、mcm电路设计、高速pcb版图的设计仿真等等。

包括：A、Concept HDL原理图设计输入工具，有for NT和for Unix的产品。

B、Check Plus HDL原理图设计规则检查工具。

（NT & Unix）C、SPECTRA Quest Engineer PCB版图布局规划工具（NT & Unix）D、Allegro Expert专家级PCB版图编辑工具（NT & Unix)E、SPECTRA Expert AutoRouter 专家级pcb自动布线工具F、SigNoise信噪分析工具G、EMControl 电磁兼容性检查工具H、Synplify FPGA / CPLD综合工具I、HDL Analyst HDL分析器J、Advanced Package Designer先进的MCM封装设计工具2、Alta系统级无线设计这一块的产品主要是应用于网络方面的，我个人以为。

尤其是它包括有一套的gsm模型，很容易搞cdma等等之类的东西的开发。

但是我觉得做信号处理和图象处理也可以用它，因为它里面内的spw太牛了，至少是看起来是，spw最牛的地方就是和hds的接口，和matlab 的接口。
