电子测量技术试题及参考答案

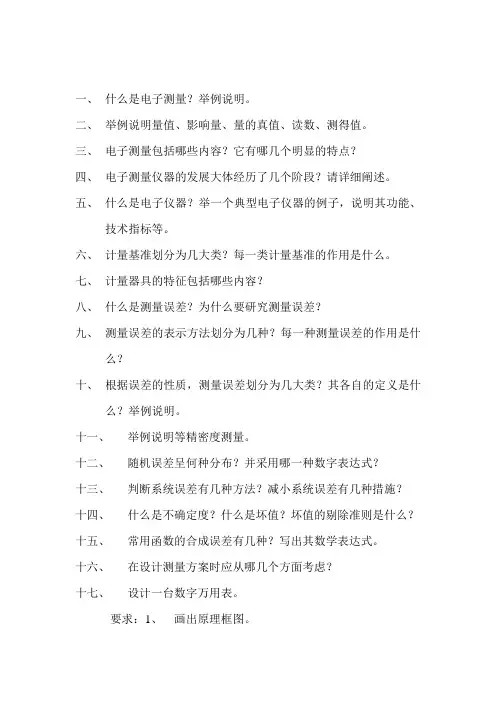

电子测量技术试题与答案

一、什么是电子测量？举例说明。

二、举例说明量值、影响量、量的真值、读数、测得值。

三、电子测量包括哪些内容？它有哪几个明显的特点？四、电子测量仪器的发展大体经历了几个阶段？请详细阐述。

五、什么是电子仪器？举一个典型电子仪器的例子，说明其功能、技术指标等。

六、计量基准划分为几大类？每一类计量基准的作用是什么。

七、计量器具的特征包括哪些内容？八、什么是测量误差？为什么要研究测量误差？九、测量误差的表示方法划分为几种？每一种测量误差的作用是什么？十、根据误差的性质，测量误差划分为几大类？其各自的定义是什么？举例说明。

十一、举例说明等精密度测量。

十二、随机误差呈何种分布？并采用哪一种数字表达式？十三、判断系统误差有几种方法？减小系统误差有几种措施？十四、什么是不确定度？什么是坏值？坏值的剔除准则是什么？十五、常用函数的合成误差有几种？写出其数学表达式。

十六、在设计测量方案时应从哪几个方面考虑？十七、设计一台数字万用表。

要求：1、画出原理框图。

2、根据原理框图详细阐述其工作过程。

3、任意选择峰值式、平均值式及有效值式三种类型之中的一种数字电压表。

十八、详细阐述失真度测量仪的基本工作原理。

十九、采用何种分离法测量阻抗？并详细说明其工作原理。

二十、设计一台实用的数字频率计。

要求：1、画出工作原理框图。

2、详细阐述其工作过程。

二十一、模拟测量和数字测量各有何优缺点？为什么测量仪器的发展方向是数字化、智能化和虚拟化？二十二、数字存储示波器有哪几种功能特点？二十三、模拟示波器Y轴输入端的衰减器是阻容（RC）衰减器而不是电阻（R）衰减器，为什么？其中RC衰减器中的一个电容为什么是可调的？二十四、扫频仪中的关键器件是何种器件？为什么采用这种器件？二十五、什么是频标？结合工作原理框图阐述单一频标产生的工作原理。

二十六、举出一个逻辑分析仪的应用实例。

二十七、设计一个非电量测量的应用电路。

要求：1、画出工作原理电路图。

2、说明每一个元器件的作用。

电子测量考试试题及答案

一、填空题1、在选择仪器进行测量时,应尽可能小的减小示值误差,一般应使示值指示在仪表满刻度值的___2/3__ 以上区域.2、随机误差的大小,可以用测量值的____标准偏差____ 来衡量,其值越小,测量值越集中,测量的____精密度____ 越高.3、设信号源预调输出频率为1MHz ,在15 分钟内测得频率最大值为1.005MHz ,最小值为998KHz ,则该信号源的短期频率稳定度为___0.7%___ .4、信号发生器的核心部分是振荡器.5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波.6、取样示波器采用非实时取样技术扩展带宽,但它只能观测重复信号.7、当观测两个频率较低的信号时,为避免闪烁可采用双踪显示的____断续____方式.8、BT-3 型频率特性测试仪中,频率标记是用一定形式的标记来对图形的频率轴进行定量,常用的频标有___针形频标_____ 和____菱形频标_____ .9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪.10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟__ 测量和___数字___ 测量.1、测量误差是测量结果与被真值的差异.通常可以分为绝对误差和相对误差.2、在测量数据为正态分布时,如果测量次数足够多,习惯上取3σ作为判别异常数据的界限,这称为莱特准则.3、交流电压的波峰因数定义为峰值与有效值之比,波形因数定义为有效值与平均值之比.4、正弦信号源的频率特性指标主要包括频率X围、频率准确度和频率稳定度.5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式.6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号.7、当示波器两个偏转板上都加正弦信号时,显示的图形叫李沙育图形,这种图形在相位和频率测量中常会用到.8、在示波器上要获得同步图形,待测信号周期与扫描信号周期之比要符合.1、按照误差的基本性质和特点,可把误差分为系统误差、随机误差、和粗大误差.2、按检波器在放大器之前或之后,电子电压表有两种组成形式,即放大-检波式和检波-放大式.3、在双踪示波器的面板上,当"微调〞增益控制旋钮顺时针方向转至____校准__ 位置时,才能使显示波形的偏转幅度对应于偏转因数选择开关所指示的位置.4、在没有信号输入时,仍有水平扫描线,这时示波器工作在连续扫描状态；若工作在触发扫描状态,则无信号输入时就没有扫描线.5、BT-3 型频率特性测试仪中,频率标记是用一定形式的标记来对图形的频率轴进行定量,常用的频标有__针形频标______ 和__菱形频标_______ .6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号.7、评价正弦信号发生器的技术指标归纳为三大指标,即频率特性、输出特性和调制特性.二、判断题1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、当被测频率大于中界频率时,宜选用测周的方法；当被测频率小于中界频率时,宜选用测频的方法.〔×〕3、用计数器直接测周的误差主要有三项：即量化误差、触发误差以与标准频率误差.〔√〕4、能够输出多种信号波形的信号发生器是脉冲信号发生器.〔×〕5、电子示波器是时域分析的最典型仪器.〔√〕6、频谱分析仪主要用于分析信号的频谱分布.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、逻辑状态分析仪主要用于数字系统的硬件测试.〔×〕9、差频式信号发生器的特点是频率覆盖X围宽,但频率准确度差.〔√〕10、低频信号发生器的指示电压表的示数就是它输出电压的实际值.〔×〕1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、在测量周期时,为减少被测信号受到干扰造成的转换误差,电子计数器应采用多周期测量法.〔√〕3、当计数器进行自校时,从理论上来说不存在±1个字的量化误差.〔√〕4、间接合成法又称为锁相合成法,通过锁相环来完成频率的加、减、乘、除.〔√〕5、用示波器观察任意两种波形的合成图形都可以认为是李沙育图形〔×〕6、频谱特性测试仪主要用于电路频率特性的测试.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、数据域的测试一般分三个阶段进行：测试生成、测试评价和测试实施.〔√〕9、低频信号发生器的指示电压表的示数就是它输出电压的实际值.〔×〕10、在所有场合下,扫频测试法均优于点频测试法.〔×〕1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、当被测频率大于中界频率时,宜选用测周的方法；当被测频率小于中界频率时,宜选用测频的方法.〔×〕3、当计数器进行自校时,从理论上来说不存在±1个字的量化误差.〔√〕4、锁相式频率合成技术是一种直接式的频率合成技术.〔×〕5、用示波法测量信号的时间、时间差、相位和频率都是以测量扫描距离为基础的.〔√〕6、频谱特性测试仪主要用于电路频率特性的测试.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、数据域的测试一般分三个阶段进行：测试生成、测试评价和测试实施.〔√〕9、频率稳定度又分为短期频率稳定度和长期频率稳定度,其中长期频率稳定度是指在任意24小时内信号频率发生的最大变化.〔×〕10、混频式锁相环可以实现频率的加减运算.〔√〕简答题、计算题1、试述测量和电子测量的定义.答：测量是为确定被测对象的量值而进行的实验过程.在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果.从广义上说,凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说,电子测量是指在电子学中测量有关电的量值的测量.2、比较触发扫描和连续扫描的特点.答：连续扫描和触发扫描示波器扫描的两种方式.为了更好地观测各种信号,示波器应该既能连续扫描又能触发扫描,扫描方式的选择可通过开关进行.在连续扫描时,没有触发脉冲信号,扫描闸门也不受触发脉冲的控制,仍会产生门控信号,并启动扫描发生器工作；在触发扫描时,只有在触发脉冲作用下才产生门控信号.对于单次脉冲或者脉冲周期长的信号采用触发扫描方式更能清晰观测.3、锁相环有哪几个基本组成部分,各起什么作用？答：如图所示,基本锁相环是由基准频率源、鉴相器〔PD〕、环路滤波器〔LPF〕和压控振荡器〔VCO〕组成的一个闭环反馈系统.鉴相器是相位比较器,它将两个输入信号Ui和UO之间的相位进行比较, 取出这两个信号的相位差,以电压Ud的形式输出给低通滤波器〔LPF〕.当环路锁定后,鉴相器的输出电压是一个直流量.环路低通滤波器用于滤除误差电压中的高频分量和噪声,以保证环路所要求的性能,并提高系统的稳定性.压控振荡器是受电压控制的振荡器,它可根据输入电压的大小改变振荡的频率.4、测量上限为500V的电压表,在示值450V处的实际值为445V,求该示值的：〔1〕绝对误差〔2〕相对误差〔3〕修正值〔本题10分〕解：〔1〕绝对误差〔2〕相对误差〔3〕修正值5、欲用电子计数器测量一个=400Hz 的信号频率,采用测频〔选闸门时间为1s 〕和测周〔选时标为0.1μs 〕两种方法,试比较这两种方法由±1 误差所引起的测量误差.解①测频时,量化误差为②测周时,量化误差为从计算结果可以看出,采用测周方法的误差小些.6、由函数信号发生器分别产生正弦波、方波和三角波,调节其幅度使有效值读数的电压表读数都为0.7Ｖ,问这三种信号的峰值分别为多少？解：利用有效值电压表可直接从电表上读出被测电压的有效值而无须换算根据波峰因数得对于正弦波,对于方波,对于三角波,7、有一正弦信号,使用垂直偏转因数为100mV/div的示波器进行测量,测量时信号经过10：1的衰减探头加到示波器,测得荧光屏上波形的高度为7.07div,问该信号的峰值、有效值各为多少？解：示波器测量的是峰-峰值.正弦信号的峰值正弦信号的有效值2、试说明触发电平、触发极性调节的意义.答：在电路中设置触发电平和触发极性调节两种控制方式,通过这两种方式可任意选择被显示信号的起始点,便于对波形的观测和比较.触发极性是指触发点位于触发源信号的上升沿还是下降沿.触发点位于触发源信号的上升沿为"+〞极性；触发点位于触发源信号的下降沿则为"－〞极性；触发电平是指触发脉冲到来时所对应的触发放大器输出电压的瞬时值,触发极性和触发电平决定触发脉冲产生的时刻,并决定扫描的起点.3、画出文氏电桥RC振荡器的基本构成框图,并说明其振荡条件.答：下图为文氏电桥振荡器的原理框图.R1、C1、R2、C2组成RC选频网络,可改变振荡器的频率；R3、R4组成负反馈臂,可自动稳幅.在时,输入信号经RC选频网络传输到运算放大器.同相端的电压与运算放大器的反馈网络形成的电压同相,即有和.这样,放大器和RC选频网络组成的电路刚好组成正反馈系统,满足振荡的相位条件,因而有可能振荡.此时,反馈系数F=1/3,因此只要后接的二级放大器的电压放大倍数为A ,那么就满足了振荡器起振的幅值条件AVF≥1,可以维持频率时的等幅正弦振荡.4、有一个100V的被测电压,若用0.5级、量程为0~300V和1.0级、量程为0~100V的两只电压表测量,问哪只电压表测得更准些？为什么？要判断哪块电压表测得更准确,即判断哪块表的测量准确度更高.〔1〕对量程为0～300V、±0.5级电压表,根据公式有〔2〕对量程为0～100V、±1.0级电压表,同样根据公式有从计算结果可以看出,用量程为0～100V、±1.0级电压表测量所产生的示值相对误差小,所以选用量程为0～100V、±1.0级电压表测量更准确.5、用某计数式频率计测频率,已知晶振频率的相对误差为,门控时间,求：〔1〕测量MHz时的相对误差；〔2〕测量KHz时的相对误差；并提出减小测量误差的方法.解：根据电子计数器测量频率的最大相对误差计算公式为〔1〕测量MHz时的相对误差〔2〕测量KHz时的相对误差当被测信号频率一定时,主门开启时间越长,量化的相对误差就越小；当主门开启时间一定时,提高被测信号的频率,也可减小量化误差的影响.6、在示波器上分别观察到正弦波、方波的峰值为1V,分别用都是正弦有效值刻度的、三种不同的检波方式的电压表,试求读数分别为多少？解：〔1〕用峰值检波方式电压表测量,读数都是0.707V,与波形无关.〔2〕用有效值检波正弦有效值刻度的电压表测量①正弦波②方波〔3〕用均值检波正弦有效值刻度的电压表测量①正弦波②方波波形因数和波峰因数均为1,所以其平均值为1V,相应此平均值的正弦有效值即为读数值.7、用双踪示波器观测两个同频率正弦波a,b,若扫描速度为20 /cm,而荧光屏显示两个周期的水平距离是8cm,问：〔1〕两个正弦波的频率是多少？〔2〕若正弦波a比b相位超前1.5cm,那么两个正弦波相差为多少？用弧度表示.解：〔1〕根据被测交流信号的周期为则〔2〕根据两信号的相位差为则2有一信号在荧光屏一周期的水平长度为7cm,扫描速度开关置于"10ms/cm〞位置,扫描扩展置"拉出×10〞位置,求被测信号的周期.解：根据可得测交流信号的周期为3、测量电阻消耗的功率时,可间接测量电阻值,电阻上的压降,流过电阻的电流.设电阻、电压、电流的相对误差分别为、、,试确定测量的最佳方案.解：间接测量电阻消耗的功率有三种方案,即、、,根据误差合成公式可分别算出每种方案的测量误差.<1> 方案<2> 方案<3> 方案可见,在给定的各分项误差的条件下,选择第一种方案的合成误差最小.4、利用频率倍增方法,可提高测量准确度,设被测频率源的标称频率为=1MHz,闸门时间置于1s,欲把±1误差产生的测频误差减少到1×10-11,试问倍增系数应为多少？解：倍增前量化误差为倍增系数为5、下图是简化了的频率合成器框图,为基准频率,为输出频率,试确定两者之间的关系.若=1MHz,分频器÷n和÷m中可以从1变到10,步长为1,试确定的频率X围.解：基准频率通过分频器÷n得到频率为的信号,输出频率通过分频器÷m得到频率为的信号.这两个信号再通过鉴相器,取出这两个信号的相位差,以电压的形式通过低通滤波器加到压控振荡器以控制基准频率,直至环路进入"锁定状态".若=1MHz所以确定的频率的X围为105Hz~107Hz.6、甲、乙两台DVM,甲的显示器显示的最大值为9999,乙为19999,问：〔1〕它们各是几位的DVM,是否有超量程能力？〔2〕若乙的固有误差为,分别用2V和20V档测量电压时,绝对误差和相对误差各为多少？解：〔1〕超量程能力是DVM的一个重要的性能指标.1/2位和基本量程结合起来,可说明DVM 是否具有超量程能力.甲是4位DVM,无超量程能力；乙为4位半DVM,可能具有超量程能力. 〔3〕用2V挡测量绝对误差相对误差用20V挡测量绝对误差相对误差。

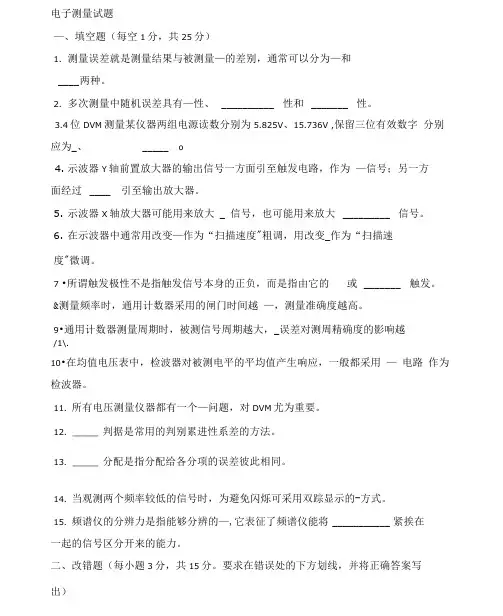

电子测量技术基础试题及答案

电子测量试题—、填空题（每空1分，共25分）1.测量误差就是测量结果与被测量—的差别，通常可以分为—和____ 两种。

2.多次测量中随机误差具有—性、__________ 性和_______ 性。

3.4位DVM测量某仪器两组电源读数分别为5.825V、15.736V ,保留三位有效数字分别应为_、_____ o4.示波器Y轴前置放大器的输出信号一方面引至触发电路，作为—信号；另一方面经过____ 引至输出放大器。

5.示波器X轴放大器可能用来放大 _ 信号，也可能用来放大_________ 信号。

6.在示波器中通常用改变—作为“扫描速度"粗调，用改变_作为“扫描速度"微调。

7 •所谓触发极性不是指触发信号本身的正负，而是指由它的或_______ 触发。

&测量频率时，通用计数器采用的闸门时间越—，测量准确度越高。

9•通用计数器测量周期时，被测信号周期越大，_误差对测周精确度的影响越/1\.10•在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用—电路作为检波器。

11.所有电压测量仪器都有一个—问题，对DVM尤为重要。

12. _____ 判据是常用的判别累进性系差的方法。

13. _____ 分配是指分配给各分项的误差彼此相同。

14.当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的-方式。

15.频谱仪的分辨力是指能够分辨的—,它表征了频谱仪能将___________ 紧挨在一起的信号区分开来的能力。

二、改错题（每小题3分，共15分。

要求在错误处的下方划线，并将正确答案写出）1.系统误差的大小可用测量值的标准偏差。

（X）来衡量。

2.绝对值合成法通常用于估计分项数目较多的总合不确定度。

3.示波器电子枪中调节A2电位的旋钮称为“聚焦"旋钮。

4•阴极输出器探头既可起到低电容探头的作用，同时引入了衰减。

5.积分式DVM的共同特点是具有高的CMR。

三、单项选择题（在每小题的四个备选答案中选出一个正并将其号码填在题干的括确答案，号内。

电子测量考试试题及答案

一、填空题1、在选择仪器进行测量时，应尽可能小的减小示值误差，一般应使示值指示在仪表满刻度值的___2/3__ 以上区域。

2、随机误差的大小，可以用测量值的____标准偏差____ 来衡量，其值越小，测量值越集中，测量的____精密度____ 越高。

3、设信号源预调输出频率为1MHz ，在15 分钟内测得频率最大值为 1.005MHz ，最小值为998KHz ，则该信号源的短期频率稳定度为___0.7%___ 。

4、信号发生器的核心部分是振荡器。

5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波。

6、取样示波器采用非实时取样技术扩展带宽，但它只能观测重复信号。

7、当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的____断续____方式。

8、BT-3 型频率特性测试仪中，频率标记是用一定形式的标记来对图形的频率轴进行定量，常用的频标有___针形频标_____ 和____菱形频标_____ 。

9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪。

10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟__ 测量和___数字___ 测量。

1、测量误差是测量结果与被真值的差异。

通常可以分为绝对误差和相对误差。

2、在测量数据为正态分布时，如果测量次数足够多，习惯上取3σ作为判别异常数据的界限，这称为莱特准则。

3、交流电压的波峰因数定义为峰值与有效值之比，波形因数定义为有效值与平均值之比。

4、正弦信号源的频率特性指标主要包括频率范围、频率准确度和频率稳定度。

5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式。

6、逻辑笔用于测试单路信号，逻辑夹则用于多路信号。

7、当示波器两个偏转板上都加正弦信号时，显示的图形叫李沙育图形，这种图形在相位和频率测量中常会用到。

8、在示波器上要获得同步图形，待测信号周期与扫描信号周期之比要符合。

1、按照误差的基本性质和特点，可把误差分为系统误差、随机误差、和粗大误差。

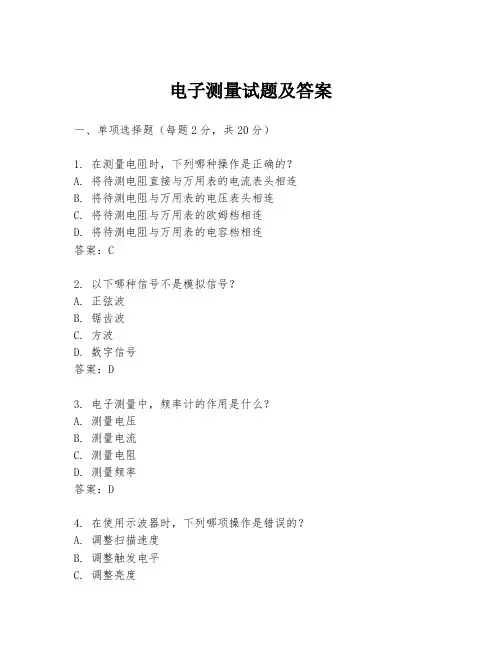

电子测量试题及答案

电子测量试题及答案一、单项选择题（每题2分，共20分）1. 在测量电阻时，下列哪种操作是正确的？A. 将待测电阻直接与万用表的电流表头相连B. 将待测电阻与万用表的电压表头相连C. 将待测电阻与万用表的欧姆档相连D. 将待测电阻与万用表的电容档相连答案：C2. 以下哪种信号不是模拟信号？A. 正弦波B. 锯齿波C. 方波D. 数字信号答案：D3. 电子测量中，频率计的作用是什么？A. 测量电压B. 测量电流C. 测量电阻D. 测量频率答案：D4. 在使用示波器时，下列哪项操作是错误的？A. 调整扫描速度B. 调整触发电平C. 调整亮度D. 将示波器的探头直接接地答案：D5. 以下哪种测量方法可以测量晶体管的放大倍数？A. 电压测量法B. 电流测量法C. 电阻测量法D. 频率测量法答案：B6. 测量电路中的电流时，应该使用哪种仪器？A. 电压表B. 电流表C. 欧姆表D. 功率表答案：B7. 电子测量中，示波器的Y轴表示什么？A. 时间B. 电压C. 电流D. 电阻答案：B8. 以下哪种仪器不能测量电容？A. 万用表B. 电容表C. 示波器D. 频率计答案：C9. 在测量电路的功率时，应该使用哪种仪器？A. 电压表B. 电流表C. 功率表D. 欧姆表答案：C10. 以下哪种波形不是周期性波形？A. 正弦波B. 矩形波C. 随机噪声D. 三角波答案：C二、多项选择题（每题3分，共15分）1. 以下哪些仪器可以测量电阻？A. 万用表B. 示波器C. 欧姆表D. 电容表答案：AC2. 在电子测量中，示波器的X轴通常表示什么？A. 时间B. 电压C. 电流D. 电阻答案：A3. 以下哪些信号是数字信号？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：B4. 以下哪些操作是使用示波器时的正确操作？A. 调整扫描速度B. 调整触发电平C. 将探头接地D. 调整亮度答案：ABD5. 以下哪些仪器可以测量电流？A. 电压表B. 电流表C. 欧姆表D. 功率表答案：BD三、填空题（每题3分，共15分）1. 在电子测量中，__________是用来测量电压的仪器。

电子测量技术复习（带答案）

电⼦测量技术复习（带答案）电⼦测量技术复习⼀、填空题1、绝对误差定义为测量结果与被测量的真值的差值。

2、把与绝对误差⼤⼩相等、符号相反的量值称为（修正值），⽤字母（C）表⽰。

3、⽤模拟万⽤表电阻档交换表笔测量⼆极管电阻两次，其中电阻⼩的⼀次⿊表笔接的是⼆极管的（正极）。

4、数字万⽤表表笔与模拟万⽤表表笔的带电极性不同，对数字万⽤表红表笔接万⽤表内部电池的（正极）。

5、正确度表⽰测量结果中（系统误差）⼤⼩程度。

6、准确度是测量结果（系统误差）与（随机误差）的综合，表⽰测量结果与真值的⼀致程度。

7、精密度表⽰测量结果中（随机误差）的⼤⼩程度，也简称（精度）。

8、电容器的（损耗因数）定义为损耗功率与存储功率之⽐，⽤（D）表⽰。

9、线圈的（品质因数Q），是表⽰线圈（品质）质量的⼀个物理量。

10、电流的测量可采⽤（直接）测量法和（间接）测量法两种⽅法。

11、电压的（有效值）与（平均值）之⽐称为波形因数KF。

12、交流电压的（峰值）与（有效值）之⽐称为波峰因素KP。

13、电平是指两个（功率）或两个（电压）之⽐的对数。

14、电⼦计量器测量某信号的频率，若采⽤（直接测频法）和（测周测频法）的误差相等，则该信号的频率为信号的（中界频率）。

15、低频信号发⽣器频率在1HZ~20KHZ或1MHZ范围内。

16、⾳频信号发⽣器，频率范围在20HZ~20KHZ之间。

17、正选信号发⽣器的组成，⼀般包括（振荡器）、（变换器）、（指⽰器）、电源及输出电路五部分。

18、频率短期稳定度的定义：信号发⽣器经过规定的（预热）时间后，输出信号的频率在任意（15min）时间内所产⽣的最⼤变化d。

19、频率长期稳定度定义为信号发⽣器经过规定的（预热）时间后，输出信号的频率在任意（15h）时间内所发⽣的最⼤变化。

20、调制信号有的是信号发⽣器内部产⽣的，有的是把外部信号加到信号发⽣器后再进⾏调制。

前者称为（内调制），后者称为（外调制）。

21、测量⽹络的幅频特性通常有两种⽅法，它们是（点频）测量法和（扫频）测量法。

电子测量技术基础章节练习题及答案

第1章习题答案1、选择题（单项选择题）(1) 在测量中，绝对误差与其真值之比称为 C 。

A. 示值误差B. 随机误差C. 相对误差D. 引用误差(2) 仪表指示值与实际值之间的差值称为 A 。

A. 绝对误差B. 相对误差C. 示值相对误差D. 引用误差(3) 仪器仪表的准确度等级通常是用 D 来表示。

A. 绝对误差B. 相对误差C. 示值相对误差D. 引用相对误差(4) 测得信号的频率为0.0760MHz，这个数字的有效数字有 B 位。

A. 三B. 四C. 五D. 六(5) 测得信号的周期为2.4751μs，经整理保留三位有效数字，即为 C 。

A. 2.47μsB. 2.475μsC. 2.48μsD. 2.4751μs(6) 一定条件下，测量结果的大小及符号保持恒定或按照一定规律变化的误差称为 A 。

A. 系统误差B. 随机误差C. 粗大误差D. 绝对误差(7) 测量为8mA的电流时，若希望误差不超过0.2mA，则最好选用下列哪项方案？ AA. 在1.5级电流表的10mA量程上测量B. 在5.0级电流表的10mA量程上测量C. 在2.5级电流表的10mA量程上测量D. 在2.5级电流表的100mA量程上测量2、判断题（正确的在后面括号内打对号、错误的打叉号）(1) 测量结果就是指被测量的数值量。

（×）(2) 测量结果的绝对误差越小，测量结果就越准确。

（√）(3) 测量结果的绝对误差与修正值等值同号。

（×）(4) 测量结果的绝对误差就是误差的绝对值。

（×）(5) 在测量过程中，粗大误差又称偶然误差，是由仪器精度不够产生的。

（×）3、简答题(1) 什么是测量？答：测量是人类对客观事物取得数量概念的认识过程，测量结果是由数值(大小及符号) 和单位构成，没有单位的测量结果是没有物理意义。

(2) 什么是电子测量？答：应用各类现代电子测量仪器所进行的测量活动称之为电子测量。

电子测量考试试题和答案解析

一、填空题1、在选择仪器进行测量时，应尽可能小的减小示值误差，一般应使示值指示在仪表满刻度值的 ___2/3__ 以上区域。

2、随机误差的大小，可以用测量值的____标准偏差 ____ 来衡量，其值越小，测量值越集中，测量的____精密度 ____ 越高。

3、设信号源预调输出频率为1MHz ，在15 分钟内测得频率最大值为 1.005MHz ，最小值为998KHz ，则该信号源的短期频率稳定度为___0.7%___ 。

4、信号发生器的核心部分是振荡器。

5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波。

6、取样示波器采用非实时取样技术扩展带宽，但它只能观测重复信号。

7、当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的____断续 ____方式。

8、BT-3 型频率特性测试仪中，频率标记是用一定形式的标记来对图形的频率轴进行定量，常用的频标有___针形频标 _____ 和 ____ 菱形频标 _____ 。

9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪。

10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟 __ 测量和___数字 ___ 测量。

1、测量误差是测量结果与被真值的差异。

通常可以分为绝对误差和相对误差。

2、在测量数据为正态分布时，如果测量次数足够多，习惯上取 3σ作为判别异常数据的界限，这称为莱特准则。

3、交流电压的波峰因数定义为峰值与有效值之比，波形因数定义为有效值与平均值之比。

4、正弦信号源的频率特性指标主要包括频率范围、频率准确度和频率稳定度。

5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式。

6、逻辑笔用于测试单路信号，逻辑夹则用于多路信号。

7、当示波器两个偏转板上都加正弦信号时，显示的图形叫李沙育图形，这种图形在相位和频率测量中常会用到。

8、在示波器上要获得同步图形，待测信号周期与扫描信号周期之比要符合。

1、按照误差的基本性质和特点，可把误差分为系统误差、随机误差、和粗大误差。

电子测量试题+答案

学校＿＿＿＿＿＿＿系、班＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿学号＿＿＿＿＿＿＿ ----------------------------------密------------------------封--------------------------线---------------------------电子测量试题第 1 页一、选择题(每空1分，共10分)1、双踪示波器显示方式有几种方式，其中方式可能产生相位误差，若要修正相位误差则应将显示方式调节到方式；若被测信号频率较低，则应选择方式；若信号频率较高，则应选择方式。

A.Y A、Y BB. Y A±Y BC.交替D.断续2、示波测量中，触发方式选择为时，屏幕显示为一条亮线；触发方式选择为时，屏幕不显示亮线。

A.普通触发B. 固定触发C.自动触发D.其它3、根据检波器位置的不同，形成了不同的模拟电压表结构，其中结构测量范围宽、测量灵敏度较低；结构测量范围窄、测量灵敏度较高。

A.放大—检波式B. 检波—放大式C.外差式D.其它4、数字万用表的核心是。

A.AC/DC转换器B. A/D转换器C.D/A转换器D.I/V转换器二、填空题（每空1分，共25分）1、根据测量的性质和特点，可将测量误差分为、、。

2、信号发生器又称，其用途主要有：、、。

3、是示波器观察电信号波形的关键器件，主要由：、和组成。

4、示波器是在范围内对信号及其特性的描述；频谱分析仪是在范围内对信号及其特性的描述。

5、1999属于位数字万用表，在10V量程上的超量程能力为，在0.2V量程上的超量程能力为。

6、用41位数字万用表的10V量程档进行电压测量，已知固有误差△U=±（0.001%Ux+0.002%Um）, 2则其满度误差相当于字。

7、用均值电压表、峰值电压表分别测量正弦交流电u1、u2，电压示值均为10V，则被测正弦交流电有效值U1= V，U2= V。

8、用均值电压表、峰值电压表分别测量三角波信号u1、u2，电压示值均为10V，则被测三角波信号有效值U1= V，U2= V。

电子测量试题及答案

电子测量习题及解答（四）一、填空题(每空 1 分，共25 分)1.电子测量的内容包括电能量的测量、电子元器件参数的测量、电信号的特性和质量的测量、电路性能的测量、特性曲线的测量五个方面。

2.相对误差定义为绝对误差与真值的比值，通常用百分数表示。

3.电子测量按测量的方法分类为直接测量、间接测量、组合测量三种。

4.为保证在测量80V电压时，误差≤±1%，应选用等于或优于±0.5级的100V量程的电压表。

5.用四位半的DVM 测量15V 的稳压电源电压为15.125V，取四位有效数字时，其值为15.13V6.示波器为保证输入信号波形不失真，在Y 轴输入衰减器中采用RC 分压电路。

7.电子示波器的心脏是阴极射线示波管，它主要由电子枪、偏转系统、荧光屏三部分组成。

8.示波器的“聚焦”旋钮具有调节示波器中第一阳(或A1) 极与第二阳(或A2，或G2) 极之间电压的作用。

9.没有信号输入时，仍有水平扫描线，这时示波器工作在连续扫描状态，若工作在触发扫描状态，则无信号输入时就没有扫描线。

10.电压表的基本组成形式为检波—放大式。

11.电子计数器的测周原理与测频相反，即由被测输入信号控制主门开通，而用晶体振荡信号脉冲进行计数。

二、改错题(每小题3 分，共15 分。

要求在错误处的下方划线，并将正确答案填在括号内)1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式( 断续)2.示波器扫描信号频率是被测信号频率的倍时，屏幕上显示的波形向左跑动（右）3.常用电工仪表分为± 0.1、±0.2、±0.5、±1.0、±1.5、±2.5、±4.0 七级(±5.0 )4.扫描发生器是示波器垂直通道中的重要组成部分。

( 水平)5.延迟线是示波器水平通道中的一个重要组成部分。

( 垂直)三、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。

电子测量的练习题与答案

1: 电子计数器的测频误差包括____误差和____误差。

±1量化、标准频率2: 频率计除测频、测周外，扩展功能有测频率比、测时间间隔、测相位差、自检3: 在测量周期时的主要误差有：____ 和____ 。

通用计数器采用较小的____可以减小±1误差的影响。

量化误差、标准频率误差、频标4: 在测量周期时，为减少被测信号受到干扰造成的转换误差，电子计数器应采用多周期测量法。

5: 采用电子计数器测频时，当被计数频率一定时，____可以减小±1误差对测频误差的影响；当闸门时间一定时，____，则由±1误差产生的测频误差越大。

增大闸门时间、被计数频率越低6: 在进行频率比测量时,应将____的信号加在B通道，取出____(周期倍乘为1)作为计数的闸门信号，将____ 的信号加在A通道，作为被计数的脉冲。

频率较低、一个周期、频率较高；7: 一个信号源频率实际值和其标准值的相对偏差定义为____ , 而把信号源频率变化的不确定性定义为频率准确度、频率稳定度8: 在测量阿仑方差时，其采样方法与标准的偏差不同，它的两次相邻测量之间是连续的。

二、判断题：1: 一个频率源的频率稳定度愈高，则频率准确度也愈高。

（错）2: 当被测频率大于中界频率时，宜选用测周的方法；当被测频率小于中界频率时，宜选用测频的方法。

（错）3: 当计数器进行自校时，从理论上来说不存在±1个字的量化误差。

（对）4: 在测量低信噪比信号的周期时,计数器通常采用周期倍乘,这主要是为了克服±1误差的影响。

( 错) 5: 用计数器直接测周的误差主要有三项：即量化误差、触发误差以及标准频率误差。

（对）6: 使用模拟内插法和游标法不能从根本上来消除±1个字的量化误差。

（对）7: 标准频率的相对不确定度应该比±1误差引起的测频误差小一个量级。

（对）三、选择题：1、在通用计数器测量低频信号的频率时，采用倒数计数器是为了（ D）A.测量低频周期B.克服转换误差C.测量低频失真D.减小测频时的量化误差影响2、用于电子计数器中的高精度晶体振荡器，通常采取了____措施。

电子测量考试试题及答案

一、填空题1、在选择仪器进行测量时,应尽可能小的减小示值误差,一般应使示值指示在仪表满刻度值的___2/3__ 以上区域.2、随机误差的大小,可以用测量值的____标准偏差____ 来衡量,其值越小,测量值越集中,测量的____精密度____ 越高.3、设信号源预调输出频率为1MHz ,在15 分钟内测得频率最大值为1.005MHz ,最小值为998KHz ,则该信号源的短期频率稳定度为___0.7%___ .4、信号发生器的核心部分是振荡器.5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波.6、取样示波器采用非实时取样技术扩展带宽,但它只能观测重复信号.7、当观测两个频率较低的信号时,为避免闪烁可采用双踪显示的____断续____方式.8、BT-3 型频率特性测试仪中,频率标记是用一定形式的标记来对图形的频率轴进行定量,常用的频标有___针形频标_____ 和____菱形频标_____ .9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪.10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟__ 测量和___数字___ 测量.1、测量误差是测量结果与被真值的差异.通常可以分为绝对误差和相对误差.2、在测量数据为正态分布时,如果测量次数足够多,习惯上取3σ作为判别异常数据的界限,这称为莱特准则.3、交流电压的波峰因数定义为峰值与有效值之比,波形因数定义为有效值与平均值之比.4、正弦信号源的频率特性指标主要包括频率X围、频率准确度和频率稳定度.5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式.6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号.7、当示波器两个偏转板上都加正弦信号时,显示的图形叫李沙育图形,这种图形在相位和频率测量中常会用到.8、在示波器上要获得同步图形,待测信号周期与扫描信号周期之比要符合.1、按照误差的基本性质和特点,可把误差分为系统误差、随机误差、和粗大误差.2、按检波器在放大器之前或之后,电子电压表有两种组成形式,即放大-检波式和检波-放大式.3、在双踪示波器的面板上,当"微调〞增益控制旋钮顺时针方向转至____校准__ 位置时,才能使显示波形的偏转幅度对应于偏转因数选择开关所指示的位置.4、在没有信号输入时,仍有水平扫描线,这时示波器工作在连续扫描状态；若工作在触发扫描状态,则无信号输入时就没有扫描线.5、BT-3 型频率特性测试仪中,频率标记是用一定形式的标记来对图形的频率轴进行定量,常用的频标有__针形频标______ 和__菱形频标_______ .6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号.7、评价正弦信号发生器的技术指标归纳为三大指标,即频率特性、输出特性和调制特性.二、判断题1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、当被测频率大于中界频率时,宜选用测周的方法；当被测频率小于中界频率时,宜选用测频的方法.〔×〕3、用计数器直接测周的误差主要有三项：即量化误差、触发误差以与标准频率误差.〔√〕4、能够输出多种信号波形的信号发生器是脉冲信号发生器.〔×〕5、电子示波器是时域分析的最典型仪器.〔√〕6、频谱分析仪主要用于分析信号的频谱分布.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、逻辑状态分析仪主要用于数字系统的硬件测试.〔×〕9、差频式信号发生器的特点是频率覆盖X围宽,但频率准确度差.〔√〕10、低频信号发生器的指示电压表的示数就是它输出电压的实际值.〔×〕1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、在测量周期时,为减少被测信号受到干扰造成的转换误差,电子计数器应采用多周期测量法.〔√〕3、当计数器进行自校时,从理论上来说不存在±1个字的量化误差.〔√〕4、间接合成法又称为锁相合成法,通过锁相环来完成频率的加、减、乘、除.〔√〕5、用示波器观察任意两种波形的合成图形都可以认为是李沙育图形〔×〕6、频谱特性测试仪主要用于电路频率特性的测试.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、数据域的测试一般分三个阶段进行：测试生成、测试评价和测试实施.〔√〕9、低频信号发生器的指示电压表的示数就是它输出电压的实际值.〔×〕10、在所有场合下,扫频测试法均优于点频测试法.〔×〕1、数字式万用表测量的过程是先将被测量转换成直流电压信号.〔√〕2、当被测频率大于中界频率时,宜选用测周的方法；当被测频率小于中界频率时,宜选用测频的方法.〔×〕3、当计数器进行自校时,从理论上来说不存在±1个字的量化误差.〔√〕4、锁相式频率合成技术是一种直接式的频率合成技术.〔×〕5、用示波法测量信号的时间、时间差、相位和频率都是以测量扫描距离为基础的.〔√〕6、频谱特性测试仪主要用于电路频率特性的测试.〔√〕7、虚拟仪器充分体现了"软件就是仪器〞的思想,在虚拟仪器中可以取消硬件.〔×〕8、数据域的测试一般分三个阶段进行：测试生成、测试评价和测试实施.〔√〕9、频率稳定度又分为短期频率稳定度和长期频率稳定度,其中长期频率稳定度是指在任意24小时内信号频率发生的最大变化.〔×〕10、混频式锁相环可以实现频率的加减运算.〔√〕简答题、计算题1、试述测量和电子测量的定义.答：测量是为确定被测对象的量值而进行的实验过程.在这个过程中,人们借助专门的设备,把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果.从广义上说,凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说,电子测量是指在电子学中测量有关电的量值的测量.2、比较触发扫描和连续扫描的特点.答：连续扫描和触发扫描示波器扫描的两种方式.为了更好地观测各种信号,示波器应该既能连续扫描又能触发扫描,扫描方式的选择可通过开关进行.在连续扫描时,没有触发脉冲信号,扫描闸门也不受触发脉冲的控制,仍会产生门控信号,并启动扫描发生器工作；在触发扫描时,只有在触发脉冲作用下才产生门控信号.对于单次脉冲或者脉冲周期长的信号采用触发扫描方式更能清晰观测.3、锁相环有哪几个基本组成部分,各起什么作用？答：如图所示,基本锁相环是由基准频率源、鉴相器〔PD〕、环路滤波器〔LPF〕和压控振荡器〔VCO〕组成的一个闭环反馈系统.鉴相器是相位比较器,它将两个输入信号Ui和UO之间的相位进行比较, 取出这两个信号的相位差,以电压Ud的形式输出给低通滤波器〔LPF〕.当环路锁定后,鉴相器的输出电压是一个直流量.环路低通滤波器用于滤除误差电压中的高频分量和噪声,以保证环路所要求的性能,并提高系统的稳定性.压控振荡器是受电压控制的振荡器,它可根据输入电压的大小改变振荡的频率.4、测量上限为500V的电压表,在示值450V处的实际值为445V,求该示值的：〔1〕绝对误差〔2〕相对误差〔3〕修正值〔本题10分〕解：〔1〕绝对误差〔2〕相对误差〔3〕修正值5、欲用电子计数器测量一个=400Hz 的信号频率,采用测频〔选闸门时间为1s 〕和测周〔选时标为0.1μs 〕两种方法,试比较这两种方法由±1 误差所引起的测量误差.解①测频时,量化误差为②测周时,量化误差为从计算结果可以看出,采用测周方法的误差小些.6、由函数信号发生器分别产生正弦波、方波和三角波,调节其幅度使有效值读数的电压表读数都为0.7Ｖ,问这三种信号的峰值分别为多少？解：利用有效值电压表可直接从电表上读出被测电压的有效值而无须换算根据波峰因数得对于正弦波,对于方波,对于三角波,7、有一正弦信号,使用垂直偏转因数为100mV/div的示波器进行测量,测量时信号经过10：1的衰减探头加到示波器,测得荧光屏上波形的高度为7.07div,问该信号的峰值、有效值各为多少？解：示波器测量的是峰-峰值.正弦信号的峰值正弦信号的有效值2、试说明触发电平、触发极性调节的意义.答：在电路中设置触发电平和触发极性调节两种控制方式,通过这两种方式可任意选择被显示信号的起始点,便于对波形的观测和比较.触发极性是指触发点位于触发源信号的上升沿还是下降沿.触发点位于触发源信号的上升沿为"+〞极性；触发点位于触发源信号的下降沿则为"－〞极性；触发电平是指触发脉冲到来时所对应的触发放大器输出电压的瞬时值,触发极性和触发电平决定触发脉冲产生的时刻,并决定扫描的起点.3、画出文氏电桥RC振荡器的基本构成框图,并说明其振荡条件.答：下图为文氏电桥振荡器的原理框图.R1、C1、R2、C2组成RC选频网络,可改变振荡器的频率；R3、R4组成负反馈臂,可自动稳幅.在时,输入信号经RC选频网络传输到运算放大器.同相端的电压与运算放大器的反馈网络形成的电压同相,即有和.这样,放大器和RC选频网络组成的电路刚好组成正反馈系统,满足振荡的相位条件,因而有可能振荡.此时,反馈系数F=1/3,因此只要后接的二级放大器的电压放大倍数为A ,那么就满足了振荡器起振的幅值条件AVF≥1,可以维持频率时的等幅正弦振荡.4、有一个100V的被测电压,若用0.5级、量程为0~300V和1.0级、量程为0~100V的两只电压表测量,问哪只电压表测得更准些？为什么？要判断哪块电压表测得更准确,即判断哪块表的测量准确度更高.〔1〕对量程为0～300V、±0.5级电压表,根据公式有〔2〕对量程为0～100V、±1.0级电压表,同样根据公式有从计算结果可以看出,用量程为0～100V、±1.0级电压表测量所产生的示值相对误差小,所以选用量程为0～100V、±1.0级电压表测量更准确.5、用某计数式频率计测频率,已知晶振频率的相对误差为,门控时间,求：〔1〕测量MHz时的相对误差；〔2〕测量KHz时的相对误差；并提出减小测量误差的方法.解：根据电子计数器测量频率的最大相对误差计算公式为〔1〕测量MHz时的相对误差〔2〕测量KHz时的相对误差当被测信号频率一定时,主门开启时间越长,量化的相对误差就越小；当主门开启时间一定时,提高被测信号的频率,也可减小量化误差的影响.6、在示波器上分别观察到正弦波、方波的峰值为1V,分别用都是正弦有效值刻度的、三种不同的检波方式的电压表,试求读数分别为多少？解：〔1〕用峰值检波方式电压表测量,读数都是0.707V,与波形无关.〔2〕用有效值检波正弦有效值刻度的电压表测量①正弦波②方波〔3〕用均值检波正弦有效值刻度的电压表测量①正弦波②方波波形因数和波峰因数均为1,所以其平均值为1V,相应此平均值的正弦有效值即为读数值.7、用双踪示波器观测两个同频率正弦波a,b,若扫描速度为20 /cm,而荧光屏显示两个周期的水平距离是8cm,问：〔1〕两个正弦波的频率是多少？〔2〕若正弦波a比b相位超前1.5cm,那么两个正弦波相差为多少？用弧度表示.解：〔1〕根据被测交流信号的周期为则〔2〕根据两信号的相位差为则2有一信号在荧光屏一周期的水平长度为7cm,扫描速度开关置于"10ms/cm〞位置,扫描扩展置"拉出×10〞位置,求被测信号的周期.解：根据可得测交流信号的周期为3、测量电阻消耗的功率时,可间接测量电阻值,电阻上的压降,流过电阻的电流.设电阻、电压、电流的相对误差分别为、、,试确定测量的最佳方案.解：间接测量电阻消耗的功率有三种方案,即、、,根据误差合成公式可分别算出每种方案的测量误差.<1> 方案<2> 方案<3> 方案可见,在给定的各分项误差的条件下,选择第一种方案的合成误差最小.4、利用频率倍增方法,可提高测量准确度,设被测频率源的标称频率为=1MHz,闸门时间置于1s,欲把±1误差产生的测频误差减少到1×10-11,试问倍增系数应为多少？解：倍增前量化误差为倍增系数为5、下图是简化了的频率合成器框图,为基准频率,为输出频率,试确定两者之间的关系.若=1MHz,分频器÷n和÷m中可以从1变到10,步长为1,试确定的频率X围.解：基准频率通过分频器÷n得到频率为的信号,输出频率通过分频器÷m得到频率为的信号.这两个信号再通过鉴相器,取出这两个信号的相位差,以电压的形式通过低通滤波器加到压控振荡器以控制基准频率,直至环路进入"锁定状态".若=1MHz所以确定的频率的X围为105Hz~107Hz.6、甲、乙两台DVM,甲的显示器显示的最大值为9999,乙为19999,问：〔1〕它们各是几位的DVM,是否有超量程能力？〔2〕若乙的固有误差为,分别用2V和20V档测量电压时,绝对误差和相对误差各为多少？解：〔1〕超量程能力是DVM的一个重要的性能指标.1/2位和基本量程结合起来,可说明DVM 是否具有超量程能力.甲是4位DVM,无超量程能力；乙为4位半DVM,可能具有超量程能力. 〔3〕用2V挡测量绝对误差相对误差用20V挡测量绝对误差相对误差。

电子测量技术试题及答案

电子测量技术试题及答案电子测量技术试题及答案(一)《电子测量技术》试题一、填空题(每空1分，共20分)______盒适用于低频(100kHz以下)电磁场的屏蔽。

对于高频的电磁场，屏蔽盒通常是非磁性的______ 金属盒，并且此盒具有良好的接地。

一般实验室的供电是用电力网提供的三相四线制、50Hz低压交流电。

火线和中线之间的电压叫相电压，有效值为 ______;而火线和火线之间的电压叫线电压，有效值为______ .漏电保护器只能保护电源两线电流 ______的漏电。

例如，电线经人体与大地的漏电，设备电源与(有保护地的)机器外壳的漏电。

不能保护两线电流______ 的漏电，例如人体左右手分别接触两电源线的触电。

粗大误差是由于测量人员的粗心，或测量条件引入的奇怪误差，其量值与正常值明显不同。

含有粗大误差的量值常称为坏值或。

系统误差是由仪器的______ 、测量工作条件以及人员的 ______等在整个测量系统中引入的有规律的误差。

随机误差又称为______ 。

在相同的条件下，多次测量同一个量，各次测量的误差时大时小______、______ ，杂乱的变化，这就是随机误差。

准确度：它说明测量值跟 ______的接近程度，反映出______ 的大小。

一般来说，准确度是事物与要达到的效果的吻合程度。

精密度：一般是指某事物的完善、和细密程度。

如一个仪表很精密，是说它的设计和构造精巧、和考虑周到。

精确度：它是______ 和 ______的合称，表示既精确又准确。

在测量工作中已知主量与______ 之间的函数关系，在确定各分量的误差后，求出由这些分量组成的主量的误差是多少。

这就是常见的.______ 问题。

误差分配：在测量工作中已知主量与各分量之间的函数关系，在给定______ 的误差后，求解各分量误差的方法。

这是与误差合成相反的问题，也是______ 的问题。

测量电流的电流表是串入支路中的，让支路电流流经电表，从而测量支路电流值，显然电流表的内阻必须______ ;电压表是跨接在支路的两点上，测量这两点的电压，显然电压表的内阻必须______ 。

电子测量考试试题及答案

一、填空题1、在选择仪器进行测量时，应尽可能小的减小示值误差，一般应使示值指示在仪表满刻度值的___2/3__ 以上区域。

2、随机误差的大小，可以用测量值的____标准偏差____ 来衡量，其值越小，测量值越集中，测量的____精密度____ 越高。

3、设信号源预调输出频率为1MHz ,在15 分钟内测得频率最大值为1.005MHz ，最小值为998KHz ,则该信号源的短期频率稳定度为___0。

7％___ 。

4、信号发生器的核心部分是振荡器。

5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波。

6、取样示波器采用非实时取样技术扩展带宽，但它只能观测重复信号。

7、当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的____断续____方式。

8、BT-3 型频率特性测试仪中，频率标记是用一定形式的标记来对图形的频率轴进行定量，常用的频标有___针形频标_____ 和____菱形频标_____ 。

9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪。

10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟__ 测量和___数字___ 测量.1、测量误差是测量结果与被真值的差异。

通常可以分为绝对误差和相对误差。

2、在测量数据为正态分布时，如果测量次数足够多,习惯上取3σ作为判别异常数据的界限，这称为莱特准则。

3、交流电压的波峰因数定义为峰值与有效值之比，波形因数定义为有效值与平均值之比。

4、正弦信号源的频率特性指标主要包括频率范围、频率准确度和频率稳定度。

5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式。

6、逻辑笔用于测试单路信号,逻辑夹则用于多路信号。

7、当示波器两个偏转板上都加正弦信号时，显示的图形叫李沙育图形,这种图形在相位和频率测量中常会用到。

8、在示波器上要获得同步图形,待测信号周期与扫描信号周期之比要符合。

1、按照误差的基本性质和特点，可把误差分为系统误差、随机误差、和粗大误差。

电子测量技术复习题及参考答案

电子测量技术复习题一、选择题1.下列描述不属于测量误差来源的是（B）♦♦♦A.仪器误差和（环境）影响误差B.满度误差和分贝误差C.人身误差和测量对象变化误差D.理论误差和方法误差2.在规定的条件下同等级仪表测量值的比较通常称为（B ）。

A.计量B.比对C.检定D.校准。

3下列各项中不属于国际单位制基本单位的是（D）♦♦♦A、坎德拉（cd ）B、开尔文（K ）C、摩尔（mol ）D、千米（km）4从测量手段上看，伏安法测电阻是（ B ）A、直接测量B、间接测量C、组合测量D、比较测量5用高一等级准确度的计量器具与低一等级的计量器具进行比较，以全面判定该低一等级的计量器具是否合格，称为（B ）A、比对B、检定C、校准D、跟踪6测量一个土12V双电源供电的反相比例放大器uo=-10ui的输出电压，当输入为3V时，测量值为-10V，则在数据处理时，该误差应作为（C ）处理A、随机误差B、系统误差C、粗大误差D、仪器误差7.判别测量数据中是否存在周期性系统误差应采用（A ）A.阿贝一赫梅特判据B.马利科夫判据C.莱特准则D.肖维纳准则8.正态分布的置信因子k仪表为（A ）A.2〜3B. 2C. ,6D. 39.根据测量误差的性质和特点，可以将其分为三大类（C ）A.绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C.系统误差、随机误差、粗大误差D.稳定误差、基本误差、附加误差10.以下不属于电子测量仪器的主要性能指标的是（D ）♦♦♦A.精度B.稳定度C.灵敏度D.速度11.在削弱系统误差的典型技术中，使被测量对指示器的作用与标准量对指示器的作用相互平衡，以使指示器示零的比较测量法称（A）A.零示法B.替代法C.对照法D.微差法12.在粗大误差的检验法则中，理论最严密，实验证明也是较好的方法是（B ）A莱特检验法 B.格拉布斯检验法 C.中位数检验法D.肖维纳准则13.由一系列观测数据的统计分析来评定的不确定度是（A）A.A类不确定度B.B类不确定度C.合成不确定度D. 扩展不确定度14用指针式万用表测电压时因未调零而产生的测量误差属于（B）A、随机误差B、系统误差C、粗大误差D、人身误差15现要测一个实际值约为9V的电压，以下电压表选哪个较合适（A ）A、1.0 级10V 量程B、1.0 级100V 量程C、0.5级100V量程D、0.5级5V量程16若测量次数较少时，理论上严密，实验证明效果也较好的粗大误差判据是（B）A、莱特检验法B、格拉布斯检验法C、中位数检验法D、肖维纳检验法17下列方法中可能判定出恒定系差的是（ C ）A、剩余误差观察法B、马利科夫判据C、用高档仪器比对、校准D、阿贝-赫梅特判据18在实际测量中，选择何种测量方法，主要取决于（D ）等因素。

电子测量技术试题及参考答案

《电子测量技术》课程期末考核试题1、（10分）某单极放大器电压增益的真值A0为100，某次测量时测得的电压增益A=95，求测量的相对误差和分贝误差。

2、（20分）测量电阻R消耗的功率时，可间接测量电阻值R、电阻上的电压V、流过电阻的电流I，然后采用三种方案来计算功率：(1)请给出三种方案；(2)设电阻、电压、电流测量的相对误差分别为γR=±1%, γv=±2%, γI±2.5%,问采用哪种测量方案较好?3、（20分）欲用电子计数器测量一个fX=200Hz的信号频率，采用测频(选闸门时间为1s)和测周(选时标为0.1μs)两种方法。

(1)试比较这两种方法由±1误差所引起的测量误差；（2）从减少±1误差的影响来看，试问fX在什么频率范围内宜采用测频方法，什么范围内宜采用测周方法？4、（15分）利用正弦有效值刻度的均值表测量正弦波、方波和三角波，读数均为1V，试求三种波形信号的有效值分别为多少?5、（15分）已知示波器偏转灵敏度Dy=0.2V/cm，荧光屏有效宽度10cm。

(1)若扫描速度为0.05ms/cm(放“校正”位置)，所观察的波形高度为6div，一个周期的宽度为5div，求被测信号的峰—峰值及频率；(2)若想在屏上显示10个周期该信号的波形，扫描速度应取多大?6、（20分）（1）设计并画出测量电感（采用串联等效电路）的电桥。

（和被测电感相邻两臂分别为R2和R4，标准电容和标准电阻分别为Cs和Rs）（2）写出电桥平衡方程式。

（3）推导出被测元件参数（L、R和Q）的表达式。

参考答案1、解：△A=A-A0=95-100=-5ν=-5%ν［dB］=20lg(1+ν)dB=20lg(1-0.05)dB=0.446dB2、解：(8分)方案1：P=VIνP=νI+νV=±(2.5%+2%)=±4.5%方案2：P=V2/RνP=2νV —νR=±(2×2%+1%)=±5%方案3：P=I2RνP=2νI+νR=±(2×2.5%+1%)=±6%∴选择第一种方案P=VI比较合适。

电子测量考试题及答案

一、填空题1、在选择仪器进展测量时，应尽可能小的减小示值误差，一般应使示值指示在仪表满刻度值的___2/3__ 以上区域。

2、随机误差的大小，可以用测量值的____标准偏差____ 来衡量，其值越小，测量值越集中，测量的____精细度____ 越高。

3、设信号源预调输出频率为1MHz ，在15 分钟内测得频率最大值为1.005MHz ，最小值为998KHz ，那么该信号源的短期频率稳定度为___0.7%___ 。

4、信号发生器的核心局部是振荡器。

5、函数信号发生器中正弦波形成电路用于将三角波变换成正弦波。

6、取样示波器采用非实时取样技术扩展带宽，但它只能观测重复信号。

7、当观测两个频率较低的信号时，为防止闪烁可采用双踪显示的____断续____方式。

8、BT-3 型频率特性测试仪中，频率标记是用一定形式的标记来对图形的频率轴进展定量，常用的频标有___针形频标_____ 和____菱形频标_____ 。

9、逻辑分析仪按其工作特点可分逻辑状态分析仪和逻辑定时分析仪。

10、指针偏转式电压表和数码显示式电压表测量电压的方法分别属于____模拟__ 测量和___数字___ 测量。

1、测量误差是测量结果与被真值的差异。

通常可以分为绝对误差和相对误差。

2、在测量数据为正态分布时，如果测量次数足够多，习惯上取3σ作为判别异常数据的界限，这称为莱特准那么。

3、交流电压的波峰因数定义为峰值与有效值之比，波形因数定义为有效值与平均值之比。

4、正弦信号源的频率特性指标主要包括频率范围、频率准确度和频率稳定度。

5、频谱分析仪按信号处理方式不同可分为模拟式、数字式和模拟数字混合式。

6、逻辑笔用于测试单路信号，逻辑夹那么用于多路信号。

7、当示波器两个偏转板上都加正弦信号时，显示的图形叫李沙育图形，这种图形在相位和频率测量中常会用到。

8、在示波器上要获得同步图形，待测信号周期与扫描信号周期之比要符合。

1、按照误差的根本性质和特点，可把误差分为系统误差、随机误差、和粗大误差。
