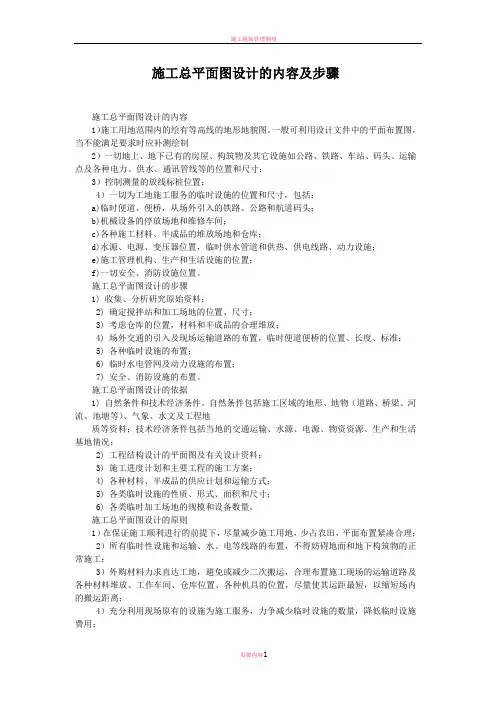

施工总平面图设计的内容及步骤
施工平面图对于每一个工程都十分重要,了解有关的基础知识能够帮助我们快速上手,今天给大家介绍施工总平面图设计里的那些事儿,还在迷糊的小白们可要认真学习啦!
施工总平面图设计的内容
1)施工用地范围内的绘有等高线的地形地貌图.一般可利用设计文件中的平面布置图,当不能满足要求时应补测绘制.
2)一切地上、地下已有的房屋、构筑物及其它设施如公路、铁路、车站、码头、运输点及各种电力、供水、通讯管线等的位置和尺寸;
3)控制测量的放线标桩位置;
4)一切为工地施工服务的临时设施的位置和尺寸,包括:
a)临时便道、便桥,从场外引入的铁路、公路和航道码头;
b)机械设备的停放场地和维修车间;
c)各种施工材料、半成品的堆放场地和仓库;
d)水源、电源、变压器位置,临时供水管道和供热、供电线路、动力设施;
e)施工管理机构、生产和生活设施的位置;
f)一切安全、消防设施位置.
施工总平面图设计的步骤
1)收集、分析研究原始资料;
2)确定搅拌站和加工场地的位置、尺寸;
3)考虑仓库的位置,材料和半成品的合理堆放;
4)场外交通的引入及现场运输道路的布置,临时便道便桥的位置、长度、标准;
5)各种临时设施的布置;
6)临时水电管网及动力设施的布置;
7)安全、消防设施的布置.

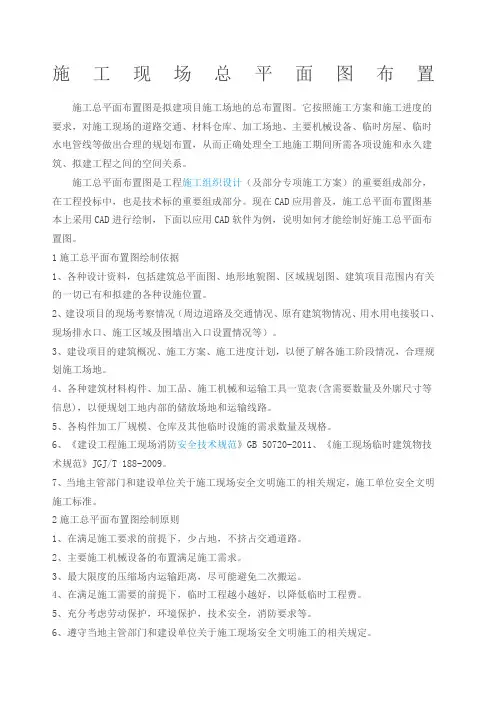

施工总平面图设计的依据
1)自然条件和技术经济条件.自然条件包括施工区域的地形、地物(道路、桥梁、河流、池塘等)、气象、水文及工程地质等资料;技术经济条件包括当地的交通运输、水源、电源、物资资源、生产和生活基地情况;
2)工程结构设计的平面图及有关设计资料;
3)施工进度计划和主要工程的施工方案;
4)各种材料、半成品的供应计划和运输方式;
5)各类临时设施的性质、形式、面积和尺寸;
6)各类临时加工场地的规模和设备数量.
施工总平面图设计的原则
1)在保证施工顺利进行的前提下,尽量减少施工用地,少占农田,平面布置紧凑合理;
2)所有临时性设施和运输、水、电等线路的布置,不得妨碍地面和地下构筑物的正常施工;
3)外购材料力求直达工地,避免或减少二次搬运,合理布置施工现场的运输道路及各种材料堆放、工作车间、仓库位置、各种机具的位置,尽量使其运距最短,以缩短场内的搬运距离;
4)充分利用现场原有的设施为施工服务,力争减少临时设施的数量,降低临时设施费用;
5)施工区域的划分和场地的确定,符合施工的工艺流程要求,尽量减少专业工种之间和各工程之间的干扰,有利于生产的连续性;
6)符合环境保护、安全防火和劳动保护的要求,应考虑避免各种自然灾害侵袭的防护措施;
7)各种设施应便于工人的生产生活;
8)使场地准备工作的费用最省.
