干式变压器是一种常见的变压器类型,其工作原理与传统的油浸式变压器相比具有一些不同之处。

干式变压器采用无油绝缘材料来隔离和保护绕组,不需要油作为冷却和绝缘介质。

它的主要工作原理包括以下几个方面:
1. 绕组:干式变压器的绕组使用高温绝缘材料进行绝缘,如绝缘纸、绝缘胶带等。

绕组采用多层分屏结构,以提高线圈间的电气绝缘强度。

2. 绝缘:干式变压器的绝缘系统采用多层绝缘结构,包括隔邻纸、固化树脂、玻璃纤维带等。

这种结构可以提供良好的绝缘性能,防止漏电和故障。

3. 冷却:干式变压器采用自然风冷却方式,通过外部通风系统进行散热。

风扇通过气流将热量从绕组和铁芯中带走,确保变压器的正常工作温度。

4. 防火:干式变压器在设计中考虑了防火安全性能,采用阻燃低烟无毒固化树脂作为绝缘材料,能够有效地抑制火焰传播和烟雾产生。

5. 维护:干式变压器相比油浸式变压器具有更便于维护的优势。

由于不需要油池和维护液位,可以减少维护工作的频率和强度。

总的来说,干式变压器通过使用无油绝缘材料、自然风冷却和
阻燃材料等技术,实现了可靠的绝缘性能、良好的散热效果和高度的防火安全性能。

它广泛应用于低压配电系统、工矿企业和城市建设等领域。

干式变压器温度等级标准

干式变压器温度等级标准

干式变压器温度等级标准
干式变压器温度等级标准
一、运行环境
干式变压器的运行环境应符合下列规定:
1.空气中不得含有腐蚀金属和破坏绝缘的有害气体。

2.变压器运行时,应有良好的通风和合适的温度。

二、负荷情况
干式变压器的负荷情况可分为三种情况:
1.长期连续运行,负载率不低于25%。

2.季节性负载,在最高环境温度下,负载率不低于25%。

3.间断性负载,在最高环境温度下,负载率可达67%。

三、冷却方式
干式变压器一般采用自冷式冷却方式。

对于较大容量的干式变压器,可采用风冷或水冷等冷却方式。

四、绝缘材料
干式变压器的绝缘材料应符合以下规定:
1.具有良好的电气绝缘性能和耐热性能。

2.对于F级绝缘材料,其极限温度为155℃。

3.对于H级绝缘材料,其极限温度为180℃。

五、海拔与环境温度
对于干式变压器的使用,应考虑海拔与环境温度的影响。

具体标准如下:
1.海拔不超过1000米。

2.环境温度范围在-5℃至+40℃之间。

若环境温度超出此范围,需定制相应
的产品。

变压器常用的冷却方式有以下几种

变压器常用的冷却方式有以下几种

变压器常用的冷却方式有以下几种:1、油浸自冷(ONAN);2、油浸风冷(ONAF);3、强迫油循环风冷(OFAF);4、强迫油循环水冷(OFWF);5、强迫导向油循环风冷(ODAF);6、强迫导向油循环水冷ODWF)。

按变压器选用导则的要求,冷却方式的选择推荐如下:1、油浸自冷31500kVA及以下、35kV及以下的产品;50000kVA及以下、110kV产品。

2 、油浸风冷12500kVA~63000kVA、35kV~110kV产品;75000kVA以下、110kV产品;40000kVA及以下、220kV产品。

3、强迫油循环风冷50000~90000kVA、220kV产品。

4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。

5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品;120000kVA及以上、220kV产品;330kV级及500kV级产品。

选用强油风冷冷却方式时,当油泵与风扇失去供电电源时,变压器不能长时间运行。

即使空载也不能长时间运行。

因此,应选择两个独立电源供冷却器使用。

选用强油水冷方式时,当油泵冷却水失去电源时,不能运行。

电源应选择两个独立电源。

冷却方式的标志对于干式变压器,冷却方式的标志按GB6450的规定。

对于油浸式变压器,用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质:O矿物油或燃点不大于300。

C的合成绝缘液体;K燃点大于300。

C的绝缘液体;1燃点不可测出的绝缘液体。

注:燃点用“克利夫兰开口杯法”试验。

第二个字母表示内部冷却介质的循环方式:N流经冷却设备和绕组内部的油流是自然的热对流循环;F冷却设备中的油流是强迫循环,流经绕组内部的油流是热对流循环;D冷却设备中的油流是强迫循环,(至少)在主要绕组内的油流是强迫导向循环。

第三个字母表示外部冷却介质:A空气;W水。

第四个字母表示外部冷却介质的循环方式:N自然对流;F强迫循环(风扇、泵等)。

变压器常用的冷却方式有以下几种

变压器常用的冷却方式有以下几种

变压器常用的冷却方式有以下几种:1、油浸自冷(ONAN);2、油浸风冷(ONAF);3、强迫油循环风冷(OFAF);4、强迫油循环水冷(OFWF);5、强迫导向油循环风冷(ODAF);6、强迫导向油循环水冷ODWF)。

按变压器选用导则的要求,冷却方式的选择推荐如下:1、油浸自冷31500kVA及以下、35kV及以下的产品;50000kVA及以下、110kV产品。

2 、油浸风冷12500kVA~63000kVA、35kV~110kV产品;75000kVA以下、110kV产品;40000kVA及以下、220kV产品。

3、强迫油循环风冷50000~90000kVA、220kV产品。

4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。

5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品;120000kVA及以上、220kV产品;330kV级及500kV级产品。

选用强油风冷冷却方式时,当油泵与风扇失去供电电源时,变压器不能长时间运行。

即使空载也不能长时间运行。

因此,应选择两个独立电源供冷却器使用。

选用强油水冷方式时,当油泵冷却水失去电源时,不能运行。

电源应选择两个独立电源。

冷却方式的标志对于干式变压器,冷却方式的标志按GB6450的规定。

对于油浸式变压器,用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质:O矿物油或燃点不大于300。

C的合成绝缘液体;K燃点大于300。

C的绝缘液体;1燃点不可测出的绝缘液体。

注:燃点用“克利夫兰开口杯法”试验。

第二个字母表示内部冷却介质的循环方式:N流经冷却设备和绕组内部的油流是自然的热对流循环;F冷却设备中的油流是强迫循环,流经绕组内部的油流是热对流循环;D冷却设备中的油流是强迫循环,(至少)在主要绕组内的油流是强迫导向循环。

第三个字母表示外部冷却介质:A空气;W水。

第四个字母表示外部冷却介质的循环方式:N自然对流;F强迫循环(风扇、泵等)。

变压器冷却方式标准代号

变压器冷却方式标准代号

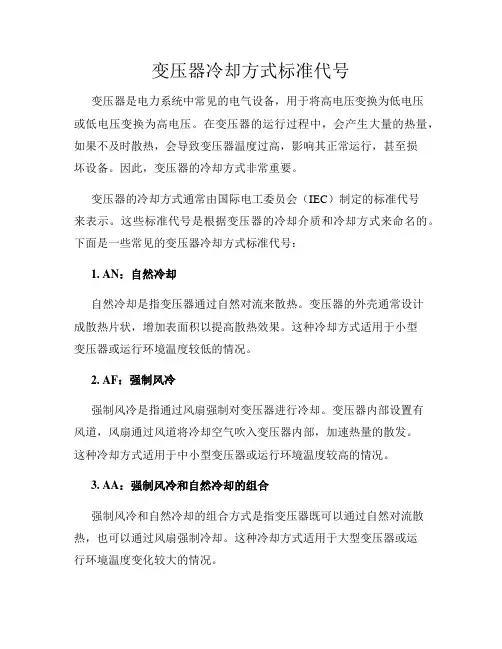

变压器冷却方式标准代号变压器是电力系统中常见的电气设备,用于将高电压变换为低电压或低电压变换为高电压。

在变压器的运行过程中,会产生大量的热量,如果不及时散热,会导致变压器温度过高,影响其正常运行,甚至损坏设备。

因此,变压器的冷却方式非常重要。

变压器的冷却方式通常由国际电工委员会(IEC)制定的标准代号来表示。

这些标准代号是根据变压器的冷却介质和冷却方式来命名的。

下面是一些常见的变压器冷却方式标准代号:1. AN:自然冷却自然冷却是指变压器通过自然对流来散热。

变压器的外壳通常设计成散热片状,增加表面积以提高散热效果。

这种冷却方式适用于小型变压器或运行环境温度较低的情况。

2. AF:强制风冷强制风冷是指通过风扇强制对变压器进行冷却。

变压器内部设置有风道,风扇通过风道将冷却空气吹入变压器内部,加速热量的散发。

这种冷却方式适用于中小型变压器或运行环境温度较高的情况。

3. AA:强制风冷和自然冷却的组合强制风冷和自然冷却的组合方式是指变压器既可以通过自然对流散热,也可以通过风扇强制冷却。

这种冷却方式适用于大型变压器或运行环境温度变化较大的情况。

4. FA:强制水冷和自然冷却的组合强制水冷和自然冷却的组合方式是指变压器既可以通过自然对流散热,也可以通过水冷系统进行冷却。

水冷系统通过循环水来吸收变压器产生的热量,然后通过冷却设备将热量散发出去。

这种冷却方式适用于大型变压器或运行环境温度较高的情况。

5. FN:强制水冷强制水冷是指变压器通过水冷系统进行冷却。

水冷系统通过循环水来吸收变压器产生的热量,然后通过冷却设备将热量散发出去。

这种冷却方式适用于大型变压器或运行环境温度较高的情况。

除了上述几种常见的冷却方式标准代号外,还有一些其他的冷却方式,如强制油冷、自冷式干式变压器等。

不同的冷却方式适用于不同的变压器类型和运行环境,选择合适的冷却方式可以提高变压器的散热效果,延长设备的使用寿命。

总之,变压器的冷却方式标准代号是根据变压器的冷却介质和冷却方式来命名的。

全密封变压器冷却方式

全密封变压器冷却方式

全密封干式变压器冷却方式选择摘要:分析全密封干式变压器的各种冷却方式,并对其中比较经济的方式进行选型计算。

关键词:全密封干式变压器,冷却方式选择全密封干式变压器即为了达到高防护等级(一般IP66以上)而将干式变压器置于一个全封闭的壳体内的变压器设备。

该变压器主要用于一些特殊的场合,如近海地区,远洋邮轮,集装箱船,挖泥船、海上钻井平台等领域。

干式变压器在运行时,铁芯中的空载损耗和绕组中的负载损耗都转换成热量而使铁芯和绕组的温度升高。

为了把铁芯和绕组的温度限制在标准规定的允许值以内,就必须持续不断的把变压器发出的热量及时地散发掉。

由于全密封干式变压器与外界环境是隔绝的,所以传统的自热冷却和风机冷却时无法满足其散热要求的。

目前冷却全密封干式变压器的方式主要有以下四种:一、 空气冷却器冷却方式空气冷器是由翅片管束、风机和构架组成(见图1)。

冷却介质为空气,冷媒为各种流体(一般用水)。

全密封干式变压器采用空气冷却器的工作原理是,变压器工作时由风机将变压器上部的热空气送入空气冷却器内,空气中的热量由翅片管束传递给管束内流动的液体,从而达到冷却空气的效果。

这种冷却方式的优点是成本低,结构简单。

缺点是热传递效率不高,因为空气的热传导系数为0.0256W/m·K,而铜是401W/m·K,铁是80 W/m·K。

因此要提高空气的热传导能力得从两方面入手,一是提高空气的对流流速,二是降低空气的温度,加大空气与热源的温差。

图1 空气冷却器二、工业空调冷却方式采用工业空调的工作原理与家用空调一样,通过压缩机、冷凝器、节流装置和蒸发器等冷却空气。

这种冷却方式的优点是冷却效果好,缺点是价格高,但主要是能耗较高造成使用和维护成本高。

所以只是用于一些小容量变压器的散热。

三、热管冷却方式热管是由管壳、吸液芯和端盖组成(见图2),将管内抽成1.3×(10-1~10-4)Pa的负压后充以适量的工作液体,使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。

变压器冷却方式的标志

变压器冷却方式的标志

变压器冷却方式的标志对于干式变压器,冷却方式的标志按GB6450的规定。

对于油浸式变压器,用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质:O矿物油或燃点不大于300。

C的合成绝缘液体;K燃点大于300℃的绝缘液体;1燃点不可测出的绝缘液体。

注:燃点用“克利夫兰开口杯法”试验。

第二个字母表示内部冷却介质的循环方式:N流经冷却设备和绕组内部的油流是自然的热对流循环;F冷却设备中的油流是强迫循环,流经绕组内部的油流是热对流循环;D冷却设备中的油流是强迫循环,(至少)在主要绕组内的油流是强迫导向循环。

第三个字母表示外部冷却介质:A空气;W水。

第四个字母表示外部冷却介质的循环方式:N自然对流;F强迫循环(风扇、泵等)。

注:1.在强迫导向油循环的变压器中(第二字母代号为D),流经主要绕组的油流量取决于泵,原则上不由负载决定;从冷却设备流出的油流,也可能有一小部分有控制地导向流过铁心和主要绕组以外的其他部分;调压绕组和(或)其他容量较小的绕组也可为非导向油循环。

2.在强迫非导向冷却的变压器中(第二个字母的代号为F),通过所有绕组的油流量是随负载变化的,与流经冷却设备的用泵抽出的油流没有直接关系。

一台变压器规定有几种不同的冷却方式时,在说明书中和铭牌上,应给出不同冷却方式下的容量值(见GB1094.1第7.1条m项),以便在某一冷却方式及所规定的容量下运行时,能保证温升不超过规定的限值。

在最大冷却能力下的相应容量便是变压器的(或多绕组变压器中某一绕组的)额定容量。

不同的冷却方式一般是按冷却能力增大的次序进行排列。

例1:ONAN/ONAF变压器装有一组风扇,在大负载时,风扇可投入运行,在这两种冷却方式下,油流均按热对流方式循环。

例2:ONAN/OFAF变压器带有油泵和风扇的冷却设备。

也规定了在自然冷却方式(例如,辅助电源出现故障的情况下),降低负载后的冷却能力。

scb14干式变压器技术参数

scb14干式变压器技术参数

scb14干式变压器技术参数
1、SCB14干式变压器技术参数:
1)额定容量:14 kVA
2) 冷却方式:强制冷却
3) 阻抗电压:3.8%
4)变压器额定电压:380V/220 V
5)主要连接方式:Y/△
6) 变压器额定电流:50 A
7)输入额定电压:三相400V
8)输出额定电压:三相380V/220V
9)噪音:低于58 dB(A)
SCB14干式变压器是一种高效节能的变压器产品,能有效的提供电能需求,它的几何尺寸小,运行噪音小,抗电磁干扰能力强,是用于小型变电站及各种电气加工企业的优良选择。

SCB14干式变压器的工作特性:
1、额定容量:14 kVA;
2、冷却方式:强制冷却;
3、阻抗电压:3.8%;
4、变压器额定电压:380V/220V;
5、主要连接方式:Y/△;
6、变压器额定电流:50A;
7、输入额定电压:三相400V;
8、输出额定电压:三相380V/220V;
9、噪音:低于58 dB(A)。

SCB14干式变压器的结构设计先进,采用了视听高温绝缘材料,它具
有良好的无负载能耗和安全可靠等特性,保证电力稳定输出。

主要用
于电线路、电器设备和机电设备的接线,为各类电气机械设备的电力
配套提供稳定的电力输出质量。

它的绝缘等级高,性能稳定可靠,在
实际应用时,能够提供持续稳定的高质量的变压服务。

它的工作效率高,能够提供高效的功率输出,确保电源的安全运行。

它的散热性好,在长时间的运行过程中,具备优异的性能可靠性。

干式变压器的工作原理

干式变压器的工作原理

干式变压器的工作原理
干式变压器是一种没有液体绝缘介质的变压器。

它的工作原理基本上和传统的油浸式变压器相同,只是使用了干燥的固体绝缘材料来代替油作为绝缘介质。

干式变压器的主要工作原理如下:
1. 主要部件:干式变压器由主变压器、绝缘材料、冷却系统和保护系统等组成。

主变压器由高压线圈和低压线圈组成,它们之间通过磁耦合实现能量传递。

2. 绝缘材料:干式变压器使用干燥的固体绝缘材料,通常是特殊的绝缘纸或绝缘垫片,来代替油作为绝缘介质。

这些绝缘材料具有良好的电绝缘性能,可以有效防止电弧、击穿和漏电等现象。

3. 冷却系统:干式变压器通常采用自然冷却或强制风冷的方式进行散热。

自然冷却利用空气对变压器进行散热,而强制风冷则通过风扇将空气强制循环,加快冷却速度。

冷却系统的设计和运行状态直接影响变压器的温度和功率损耗。

4. 保护系统:干式变压器通常配备有过载保护、短路保护和温度保护等系统,以确保变压器在工作过程中的安全可靠性。

这些保护系统会监测变压器的电流、温度和电压等参数,并在异常情况下采取相应的措施,如切断电源或触发警报,以保护变压器免受损害。

总体而言,干式变压器通过线圈之间的磁耦合实现电能的传递和转变,并借助绝缘材料、冷却系统和保护系统等辅助设备来保证其正常运行和安全工作。

与油浸式变压器相比,干式变压器具有不易泄漏、维护简便等优点,因此在一些特殊环境和场合下被广泛使用。

变压器的四种冷却方式

变压器的四种冷却方式

变压器的四种冷却方式变压器是电力系统中常用的电力设备,它的工作原理是利用电磁感应原理,将输入电压变换为输出电压。

在变压器运行时,会产生一定的热量,如果不能及时散热,就会影响变压器的使用寿命。

因此,变压器需要进行冷却,常见的变压器冷却方式有四种,分别是自然冷却、强制风冷却、强制油冷却和强制水冷却。

自然冷却是指变压器在运行时,通过自然对流和辐射的方式散热。

这种方式适用于小型变压器,通常不需要专门的冷却设备,只需要将变压器放置在通风良好的环境中即可。

自然冷却的优点是结构简单、维护成本低,但是由于散热效率相对较低,所以适用于小型变压器。

强制风冷却是指通过风扇将空气强制循环冷却变压器。

这种方式适用于中小型变压器,通常在变压器外部安装风扇,通过风扇将空气吹到变压器表面,加速热量的散发。

强制风冷却的优点是散热效率高、使用寿命长,但是需要专门的风冷装置,增加了成本和维护难度。

强制油冷却是指通过油泵将变压器内部的冷却油强制循环冷却。

这种方式适用于大型变压器,通常在变压器内部安装散热器和油泵,通过油泵将冷却油循环流动,以达到高效散热的目的。

强制油冷却的优点是散热效率高、使用寿命长,但是需要专门的油冷装置,增加了成本和维护难度。

强制水冷却是指通过水泵将水强制循环冷却变压器。

这种方式适用于大型变压器,通常在变压器内部安装散热器和水泵,通过水泵将水循环流动,以达到高效散热的目的。

强制水冷却的优点是散热效率高、使用寿命长,但是需要专门的水冷装置,增加了成本和维护难度。

变压器冷却方式的选择应根据变压器的规模和使用环境来确定。

不同的冷却方式各有优缺点,在选择时需要综合考虑。

只有选择了合适的冷却方式,才能确保变压器的正常运行和长寿命。

干式变压器冷却方式

干式变压器冷却方式

干式变压器冷却方式
干式变压器冷却方式
目前干式变压器的冷却方式有空气自冷和强迫风冷两种。

强迫风冷方式根据风机安装的不同形式分为底吹方式、顶抽方式和底吹顶抽方式。

干式变压器进行强迫风冷时,较有效的方式是底吹顶抽方式,即冷空气在经过绕组表面时将绕组产生的热量吸收,吸收了热量的热空气在浮升力及底部风机向上吹力和顶部风机向上抽力的相互作用下向上运行,从而带走绕组产生的热量。

干式变压器冷却结构
根据对流散热理论,当绕组表面附近的空气处于层流状态时,绕组表面局部散热效率与绕组表面热边界层厚度成反比,而热边界层的厚度又与流经绕组表面空气的主流流速成反比,所以绕组表面局部散热效率随绕组表面的空气的主流流速的提高而提高。

当绕组表面的空气处于湍流状态时,绕组表面局部散热效率要高于层流状态时绕组表面局部散热效率,并且基本与流。

干式变压器的冷却方式

干式变压器的冷却方式

3、干式变压器的冷却方式 干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却
(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫 风冷时,变压器输出容量可提高50%。适用于断续过负荷运行, 或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅
较大,处于非经济运行状态,故不应使其处于长时间连续过负荷 运行。
随着干式变压器的推广应用,其生产制造技术也获得长足发展, 可以预测,未来的干式变压器将在如下几方面获得进一步发展:
(1)节能低噪:随着新的低耗硅钢片,箔式绕组结构,阶梯铁 芯接缝,环境保护要求,噪声研究的深入,以及计算机优化设计 等新材料、新工艺、新技术的引入,将使未来的干式变压器更加 节能、更加宁静。
4、干式变压器的过载能力 干式变压器的过载能力与环境温度、过载前的负载情况(起始
负载)、变压器的绝缘散热情况和发热时间常数等有关,若有需要, 可向生产厂索取干变的过负荷曲线。
目前,我国树脂绝缘干式变压器年产量已达10000MVA,成 为世界上干式变压器产销量最大的国家之一。随着低噪(2500kVA 以下配电变压器噪声已控制在50dB以内)、节能(空载损耗降低达 25%)的SC(B)9系列的推广应用,使得我国干式变压器的性能指标 及其制造技术已达到世界先进水平。
干式变压器特点及结构
相对于油式变压器,干式变压器因没有油,也就没有火灾、爆炸、污 染等问题,故电气规范、规程等均不要求干式变压器置于单独房间 内。特别是新的系列,损耗和噪声降到了新的水平,更为变压器与 低压屏置于同一配电室内创造了条件。 1、干式变压器的温度控制系统
干式变压器的安全运行和使用寿命,很大程度上取决于变压器 绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏,是 导致变压器不能正常工作的主要原因之一,因此对变压器的运行温 度的监测及其报警控制是十分重要的。 2、干式变压器的防护方式

干式变压器的冷却方式

干式变压器的冷却方式

干式变压器的冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。

自然空冷(AN)时,正常使用条件下,变压器可在额定容量下长期连续运行。

强迫风冷(AF)时,正常使用条件下,变压器输出容量可提高50%,适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。

对自然空冷(AN)和强迫风冷(AF)的变压器,均需保证变压器室具有良好的通风能力。

当变压器安装在地下室或通风能力较差环境时,须增设散热通风装置,通风量可按每1kW 损耗(PO+PK)需2~4m3/min风量选取。

新型的帘式风机风冷系统噪音降低,冷却均匀,效果好;体积小,占用空间小,不超出变压器本体外形轮廓尺寸;风机容量小,2500kVA以下的配电变压器风机只180W~540W,且采用单相AC220V电源。

但需注意此电源应从低压MCC或PC配电屏内之断路器引取,而不能直接从变压器低压出线母排接取。

干式变压器冷却方式

干式变压器冷却方式

干式变压器冷却方式
干式变压器是指在变压器内部引入空气作为冷却剂,变压器绕组表面暴露在空气中,
通过空气与绕组的直接热交换,以保持变压器的正常工作。

由于空气是无价量的引热剂,
它可以大大节约能源消耗,具有高效率、结构简单、体积小等优点。

高温环境下,空气变压器的冷却效果需要比水冷、油冷变压器更加优秀。

一般情况下,冷却半径可以增大,以提高空气变压器的散热效果。

同时,空气变压器还可以采用多种冷
却方式来提高冷却效率,下面就介绍几种常见的冷却方式。

第一种冷却方式是自然冷却方式,这种方式是设置一个特定的冷却导管,通过导管将
空气引入变压器内部,达到空气循环的目的,这种方式可以节约能源消耗量,但效率不够高,适用于温差较小的地方。

第二种冷却方式是热换器冷却方式,这种方式主要是利用外部的热换器冷却变压器,
冷却液需要经过换热器的热交换,将换热器暴露在室外,当外界空气中的温度很高时,有
利于变压器的冷却效果。

第三种冷却方式是加热的方式,一般情况下,变压器的绕组是安装在一段金属管内,
将这段金属管连接室外的加热单元,当外界环境温度较低时,加热单元通过加热变压器绕组,达到冷却效果,而当外界温度较高时,加热单元不会工作,也可以保证变压器的正常
工作。

以上就是干式变压器的几种常见的冷却方式,每一种方式都有其特点,不同的应用环
境需要选择不同的冷却方式,以便于发挥出最佳的冷却效果,可以采用多种冷却方式来融
合使用,以达到节能,高效的冷变效果。

油浸与干式吹风冷却变压器冷却方式选择

油浸与干式吹风冷却变压器冷却方式选择

油浸与干式吹风冷却变压器冷却方式选择油浸吹风冷却变压器有两种冷却方式可供选择:油浸吹风冷却即ONAF、油浸自冷即ONAN。

一般是100%额定容量选ONAF冷却,67%(或其它百分数,这由制造厂规定)额定容量时可选ONAN冷却,这是从绕组平均温升与油面顶层温升不超过允许限值来选择冷却方式的。

不吹风时,散热效率低,输出容量就低。

吹风时,散热器进出口油温差增加,油的虹吸作用增加,散热效率提高,允许提出输出容量。

当按这种原则(即保持温升接近允许限值)选择冷却方式时,负载损耗值都由相应绕组平均温度决定,当较低容量运行时,选用ONAN冷却方式,此时风机的损耗节约了。

如果67%额定容量及以下时,仍然选用吹风的冷却方式时,因散热效率高,绕组平均温升会远低于规定限值。

此时,在这种容量运行时的绕组平均温升低,从而相应的实际负载损耗也低,风机的损耗虽没有节约,但实际负载损耗却降低了。

因此可从哪个是运行实际损耗为最小来选择吹风方式。

但在额定容量附近运行时,只能ONAF冷却方式运行。

在ONAF方式运行时,有时遇到风机有故障要更换或维修时,应降低输出容量,输出容量不变时,变压器的运行寿命会降低。

各种耐热等级的干式变压器加上吹风冷却时,是可以提高输出容量的。

对安装尺寸而言,较小空间可提高所安装的变压器容量40%~50%。

从允许绕组温升而言,吸风后仍能符合允许温升限值。

从节能角度讲,这是不经济。

这可从下面例子加以说明。

例1:一台10kV级800kVA无吹风冷却的干式变压器,其空载损耗为1500W,负载损耗为8950W。

当启动风机时,由于加强了冷却能力,使这台变压器可以输出1.4倍容量,即可输出1.4×800=1120kVA,此时,当输出1120kVA时的运行损耗为1500+1.42×8950=17542W。

如果,选用一台10kV级1250kVA无吹风冷却的干式变压器时,其空载损耗为2300W,负载损耗为11300W。

变压器的冷却方式有几种教学提纲

变压器的冷却方式有几种教学提纲

变压器的冷却方式有几种教学提纲一、概述变压器作为电力系统中的重要设备之一,其正常运行需要保持合适的工作温度。

因此,对变压器进行冷却是至关重要的。

变压器的冷却方式可以分为几种不同的类型,包括自然冷却、强制冷却和液体冷却。

本文将详细介绍这几种常见的变压器冷却方式。

二、自然冷却自然冷却也被称为自冷却或者自然通风冷却。

这种冷却方式基于空气对变压器散热的作用。

自然冷却分为两种类型:干式自然冷却和湿式自然冷却。

1.干式自然冷却干式自然冷却适用于小功率的变压器,其特点是变压器的外壳不带有冷却器,仅依靠自然通风来散热。

这种冷却方式的优点是结构简单,无需额外的冷却设备,因此造价低廉。

但是,由于依赖自然通风,其散热能力受到温度、空气流动以及变压器构造的影响。

2.湿式自然冷却湿式自然冷却适用于大功率的变压器,其特点是变压器的外壳带有冷却器,且冷却器通入冷却冷水。

这种冷却方式的优点是冷却效果好,可靠性高,适用于恶劣环境下的变压器。

但是,相对于干式自然冷却,湿式自然冷却的成本较高。

三、强制冷却强制冷却是通过外部设备的帮助,引入强制空气流动来提高散热能力。

主要的强制冷却方式包括风扇冷却和液力风扇冷却。

1.风扇冷却风扇冷却使用电动风扇,通过强制空气流动来提高变压器的散热能力。

这种冷却方式适用于小型和中型的变压器,其结构简单、成本较低。

但是,在需要长时间运行时,风扇冷却可能会导致噪音和振动问题。

2.液力风扇冷却液力风扇冷却利用液力传动来带动风扇,通过强制空气流动来达到散热的目的。

这种冷却方式适用于大型变压器,具有较大的冷却能力。

液力风扇冷却相对于传统风扇冷却的优势在于噪音和振动较小,能够提供更好的散热效果。

但是,液力风扇冷却的成本相对较高。

四、液体冷却液体冷却是指通过将冷却剂引入变压器内部,利用冷却剂的良好导热性能来实现散热的方式。

主要的液体冷却方式包括油冷却和水冷却。

1.油冷却油冷却是目前应用最广泛的液体冷却方式之一,特点是稳定性好、冷却效果佳。

变压器冷却方式

变压器冷却方式

变压器的冷却方式是由冷却介质和循环方式决定的。

干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF);油浸变压器常用的冷却方式一般分为三种:油浸自冷式、油浸风冷式、强迫油循环。

变压器常用的冷却方式有以下几种:1、油浸自冷(ONAN);2、油浸风冷(ONAF);3、强迫油循环风冷(OFAF);4、强迫油循环水冷(OFWF);5、强迫导向油循环风冷(ODAF);6、强迫导向油循环水冷ODWF)。

按变压器选用导则的要求,冷却方式的选择推荐如下:1、油浸自冷31500kVA及以下、35kV及以下的产品;50000kVA及以下、110kV产品。

2 、油浸风冷12500kVA~63000kVA、35kV~110kV产品;75000kVA以下、110kV产品;40000kVA及以下、220kV产品。

3、强迫油循环风冷50000~90000kVA、220kV产品。

4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。

5 、强迫导向油循环风冷或水冷(ODAF或ODWF)75000kVA及以上、110kV产品;120000kVA及以上、220kV产品;330kV级及500kV级产品。

选用强油风冷冷却方式时,当油泵与风扇失去供电电源时,变压器不能长时间运行。

即使空载也不能长时间运行。

因此,应选择两个独立电源供冷却器使用。

选用强油水冷方式时,当油泵冷却水失去电源时,不能运行。

电源应选择两个独立电源。

油浸式变压器冷却方式选择油浸式变压器可有自冷式、风冷式、强油风冷或水冷式冷却方式可供选择。

随着低损耗技术的发展,采用油浸、自冷式冷却的容量上限制在增加,40000kVA及以下额定容量的变压器可选用油浸自冷冷却方式。

优点是不要辅助供风扇用的电源,没有风扇所产生的噪声,散热器可直接持在变压器油箱上,也可集中装在变压器附近,油浸自冷式变压器的维护简单,始终可在额定容量下运行。

如选用可膨胀式散热器,变压器可不装储油柜并可设计成全密封型,维护量更少了,一般可在2500kV及以下配电变压器上采用。

变压器的冷却方式有几种(推荐5篇)

变压器的冷却方式有几种(推荐5篇)

变压器的冷却方式有几种(推荐5篇)第一篇:变压器的冷却方式有几种变压器的冷却方式有几种?各种冷却方式的特点是什么?电力变压器常用的冷却方式一般分为三种:油浸自冷式、油浸风冷式、强迫油循环。

油浸自冷式就是以油的自然对流作用将热量带到油箱壁和散热管,然后依靠空气的对流传导将热量散发,它没有特制的冷却设备。

而油浸风冷式是在油浸自冷式的基础上,在油箱壁或散热管上加装风扇,利用吹风机帮助冷却。

加装风冷后可使变压器的容量增加30%~35%。

强迫油循环冷却方式,又分强油风冷和强油水冷两种。

它是把变压器中的油,利用油泵打入油冷却器后再复回油箱。

油冷却器做成容易散热的特殊形状,利用风扇吹风或循环水作冷却介质,把热量带走。

这种方式若把油的循环速度比自然对流时提高3倍,则变压器可增加容量30%。

什么叫变压器?变压器是一种用于电能转换的电器设备,它可以把一种电压、电流的交流电能转换成相同频率的另一种电压、电流的交流电能。

变压器的主要部件有:(1)器身:包括铁芯,线圈、绝缘部件及引线。

(2)调压装置:即分接开关,分为无载调压和有载调压装置。

(3)油箱及冷却装置。

(4)保护装置:包括储油柜、油枕、防爆管、吸湿器、气体继电器、净油器和测温装置。

(5)绝缘套管。

变压器铭牌上的额定值表示什么含义?变压器的额定值是制造厂对变压器正常使用所作的规定,变压器在规定的额定值状态下运行,可以保证长期可靠的工作,并且有良好的性能。

其额定值包括以下几方面:(1)额定容量:是变压器在额定状态下的输出能力的保证值,单位用伏安(VA)、千伏安(kVA)或兆伏安(MVA)表示,由于变压器有很高运行效率,通常原、副绕组的额定容量设计值相等。

(2)额定电压:是指变压器空载时端电压的保证值,单位用伏(V)、千伏(kV)表示。

如不作特殊说明,额定电压系指线电压。

(3)额定电流:是指额定容量和额定电压计算出来的线电流,单位用安(A)表示。

(4)空载电流:变压器空载运行时激磁电流占额定电流的百分数。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

分自然空气冷却和强迫空气冷却两种。

当采用自然空气冷却时,变压器正常运行时需要合适的通风量,一般变压器每1kW损耗,需要4m3/min的通风量,此时变压器可连续输出100%额定容量。

因此当变压器安装于地下室或其他通风条件较差的环境时,应采取强迫风冷(机械通风)。

当变压器配带外壳时,冷却能力降低,为保证冷却空气的流通,800kV.A 及以下的变压器底部至少离地板150mm,800kV.A以上、1600kV.A以下的变压器底部则至少离地200mm;1600kV.A以上变压器底部至少离地240mm,而且变压器输出容量应根据其容量大小降低5%~10%左右。

如果变压器负载率较高,而且可能短时超载运行,则一定要配置低噪音辐流风扇或帘式风机。

为避免风机频繁起动,还应配置温控器进行自动控制。

当变压器安装于地下室或其他通风条件较差的环境时,可请暖通专业配合设置集中风机加风管系统,对环境进行机械送排风,达到对变压器降温、散热的效果。

相关文档
最新文档
