复合型保温彩钢板安装方案

（1）
加工压制金属板原材料应有生产厂商的质量证明书，对原材料的品质按有关规定做抽样检查，其结果应符合国家现行标准的规定或定货合同的要求。

压型金属板和泛水板、包角板成型后，其基板不得有裂纹。

加工时要避免出现漆模裂纹剥落和露出金属基板等缺陷。

（2）
压型金属板后按合同文件的要求包装出厂，包装必须可靠，避免损伤压型金属板。

每个包装箱均应设置标签，标明压型金属板的材质、板型、板厚、板长、板号、数量、和生产日期。

（3）
装卸无外包装的压型金属板时，应采用吊具起吊，严禁直接使用钢丝绳起吊。

压型金属板的长途运输应采用集装箱装载。

用车辆运输无外包装的压型金属板时，应在车上设置衬有橡木胶垫的枕木，其间距不宜大于3000MM。

9.2.3.3现场制作、场内运输与安装
原材料进入现场后，根据货物清单认真检查，如发现任何质量缺陷或数量的短缺，应以书面形式通知制造商。

现场加工与车间预制具有相同的操作工艺和质量要求。

金属板及泛水板、包角板为了避免板面的任何损伤，应做到以下几点：
①
属板必须对方紧固以免相互滑移对板面涂层的破坏。

②
开金属板必须用尼龙绳和专用提开工具。

③
板长超过6M时，每隔3M应设一道尼龙绳。

④
每米尼龙绳应设比板略宽的垫块做支撑。

⑤
提开金属板时每货盘金属板的数量不宜超过12张。

在安装中，始终是粉笔线作出铅孔及打自攻钉或拉铆钉的位置，这可以保证板面的外观美观，减少钻孔遗漏造成结构的薄弱环节。

在每个作业时的结尾，用松软的刷子清楚板面上的垃圾如拉铆钉头、钻孔及切割产生的残渣、废弃钉子等铁制品。

因为如这些垃圾不及时清理，易在板面上产生锈板，最终影响工程质量。

板材固定时应遵循以上两条原则：
①
面板固定时，自攻钉固定在波峰上。

②
面固定时，自攻钉固定在波谷上。

当在屋面板上行走时，避免踩在波峰上，只能踩在波谷上。

特别沿着檩条线，因为踩在波峰上可能造成板材连接及板材本身的损伤，导致结构上形成薄弱环节。

避免在板上运输或作业，如果这种情况因现场条件需要无法避免，应在板面上铺木跳板，且跳板的两端一定支撑在檩条上。

运输或作业只允许在跳板形成的道路上进行，因为直接在板面上运输或行走会引起板面的变形，最终影响板面的外观及结构。

为了更好的防水，在屋面板安装完工后，用专用工具把屋面板靠屋脊、处折3CM，约800。

在运输到屋架上的屋面板当天工作日没能全部安装完毕，用采用搭结使其牢固的固定在钢屋架上，具体实施可采用棕绳或8#铅丝将其绑扎牢固，这将避免在大风天气对屋面板的任何损伤。

屋脊盖板应尽可能在顶板完工后立即施工，若不能立即施工，应用塑料布将屋脊处保温材保护起来，防止阴雨天影响保温效果。

屋脊盖板施工时应保证其与屋面之间，屋脊盖板之间密封可靠。

再吊放屋面扳至屋架上准备安装时，注意应将屋面板的母肋部分朝向首先按装的方面，如非母肋应立即调整过来，一定要确保第一块板安装位置的正确检查其对屋脊顶天沟的垂直度，确保所有尺寸准确无误后，固定第一块底板，用同样的手法安装随后的底板，始终用定位县保证屋面板端部整齐的在一条直线上。

屋面板的安装
（1）
垂直运输板材，确保母肋朝向安装开始的方法，安装第一排固定支架与屋面附檩条固定，调整其位置，确保第一张顶板位置的准确无误，固定第一排固定支架。

（2）
将第一块屋面板，依照与天沟正交的方向，排放在已固定后的固定支架上，先将中间肋对准固定支架的弯角，用脚肋或木檩将中间肋及母肋扣和在固定支架上，并检查是否完全扣紧。

（3）
将第二行固定支架扣住已安装完毕的屋面板公肋，安装在每一支架件上。

（4）
将第二张屋面板的母肋与第二排固定支架固定，同样从中间向两端方向紧固，用同样的方法安装以后的屋面板，注意连接要可靠紧固，并随时检查屋面在天沟处成一条直线，对天沟的垂直度等位置的准确性。

（5）
在安装过程中，始终在板端用定位线保证屋面板自身的平行度及其对天沟的垂直度。

在安装过程中以下几点要特别注意：
（1）
作支撑用的檩条，其顶部必须在同一平面上，可按实际情况需要，使用拍打或放松的方式，调整其位置以达到这项要求，千万不能直接排击固定支架的下方来企图调整屋面的坡度或位置，将屋面板正确的安放，可以确保其有效的扣合，相反，如果屋面板安放时没有对正恰当，将会影响屋面板的扣合效果，尤其是接近支撑中心点部分。

（2）
为了避免因施工不当而使屋面板形成扇状或散开或使屋面下缘参差不齐，安放在屋面板时应随时检查屋面板是否对正恰当，随时测量屋面板上下两端之边缘至天沟的距离是否相等以避免屋面板出现斜。

（3）
安装后即刻清理残留于屋面上的披水碎片，拉铆钉杆，废弃紧固件等金属碎屑，因为这些金属碎屑会引起屋面板的腐蚀。

包角、泛水等附件的施工
（1）
板面一定干净、平整、包角、泛水和其他附件的整洁对于建筑物的外观尤为重要。

（2）用粉笔线保证附件等平直。

（3）用铅垂线保证附件等垂直。

（4）经常清理施工现场。

（5）
熟悉所提供的施工图的包角、固定节点，注意自攻钉和拉铆钉的规格的、间距，严格按图纸要求施工。

（6）
检查所有的密封件是否安装完毕，对需要打密封胶的地方一定做好密封。

（7）熟悉图纸的说明这一影响施工的重要因素。

（8）按生产厂家的指导正确使用连接件及密封件。

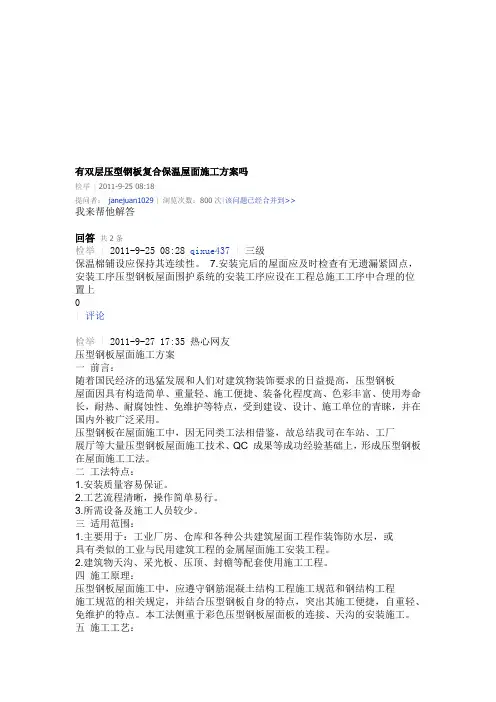

、屋面、围护板的安装
该屋面采用双层板中间铺设玻璃棉；
A、屋面：1、屋面外层板为0.476mmYX25-250-760型台湾产镀铝锌压型钢板。

2、屋面内层板为0.426mmYX21-250-900型台湾产镀铝锌压型钢板。

3、中间为75mm超细保温玻璃棉。

4、节点为暗扣式。

B、围护：1、围护外层板为0.476mmYX25-250-820型台湾产镀铝锌压型钢板。

2、围护内层板为0.4726mmYX25-250-820型台湾产镀铝锌压型钢板。

3、中间为75mm超细保温玻璃棉。

4、节点为穿透式。

在双层压型钢板中铺保温棉的屋面体系中，屋面暗扣式防水节点具有很好的防水效果，同时这种屋面系统具有良好的保温、防火、吸音功能。

1、屋面围护板的铺设：
施工基本工序如图：
2、屋面板的铺设：
〈1〉屋面板采用机器直接压制成型，一次到施工位置，减少搭接缝及搬运磕碰，保证施工质量。

〈2〉、屋面板在铺设前首先检验其规格、防水性等，符合国家现行标准，并具有产品质量合格证且符合图纸的要求。

安装所需的自攻丝、拉铆钉等配件满足使用要求。

〈3〉、屋面及围护铺设工艺流程：
钢结构主体检验→屋面及围护钢檩条固定→屋面及围护铺设底板→铺设保温棉→铺设顶板→开口处处理→周边处理→局部防水处理。

（采光、通风、门、窗及附属工程穿插进行）〈4〉、铺设钢板时应符合下列要求：
A.板材边缘应平整，无毛刺；
B.成型后的压型钢板、泛水板、包角板不得有裂纹；
C.涂层应光洁，无肉眼可风驳落、擦痕、色要均匀无缺陷。

D.压型钢板表面应干净、无油污泥沙及明显凹凸和皱褶。

〈4〉、为确保屋面板纵横方向通直整齐，在檐口拉线平行于屋脊。

铺檐口第一排板时，板峰应注意与檐口线垂直，不得歪斜。

〈5〉、铺设顺序：板应从檐口开始自下而上进行。

〈6〉、在屋面板的安装过程中，应定段检测，检查两端平直度、板的平直度，以保证安装质量。

〈7〉、板在长度方面如一定要接搭，搭接一般采用在支撑构件上，搭接长度应符合图纸要求。

2、保温棉的铺设：
铺设前应检查保温棉的厚度是否均匀，并查验质保书及合格证是否符合设计要求。

铺设保温棉时要求铺设严密，保温棉间不得有缝隙并及时固定。

3、顶板的铺设：
屋面内外板铺设时，各边缘的搭接严格按照规范要求进行搭接，檐口部位安装时要结合底板及玻璃棉确定安装位置，由檐口开始自下而上顺序铺设，定段检测，检查两端平直度、板的平直度、以保证安装质量。

4、在屋脊、天沟等局部的软防水可采用SAR-PVC防水卷板铺设，其可有效解决由于彩板结构防水无法解决的缝及积水渗漏的问题。

PVC卷材的固定点确保固定在压型板的峰面上，保证使固定件受力合理及防水结构合理。

5、压型钢板安装控制：
①压型金属板安装应平整、顺直，板面不应有施工残留物和污物。

檐口和墙面下端应呈直线，不应有未经处理的错钻孔洞。

②检查数量：按面积抽查10%，且不应少于10㎡。

③检验方法：观察检查
④压型金属板安装的偏差：
⑤压型金属板安装的允许偏差应符合下表的规定。

⑥检查数量：檐口与屋脊的平行度：按长度抽查10%，且不应少于10m。

其他项目：每20m 长度应抽查1处，不应少于2处。

⑦检验方法：用拉线、吊线和钢尺检查。

压型金属板安装的允许偏差（mm）
项目允许偏差
屋面檐口与屋脊的平行度12.0
压型金属板波纹线对屋脊的垂直度L/800，且不应大于25.0
檐口相邻两块压型金属板端部错位 6.0
压型金属板卷边板件最大波浪高 4.0
墙面墙板波纹线的垂直度H/800,且不应大于25.0
墙板包角板的垂直度H/800,且不应大于25.0
相邻两块压型金属板的下端错位 6.0
注：1、L为屋面半坡或单坡长度
2、H为墙面高度。
