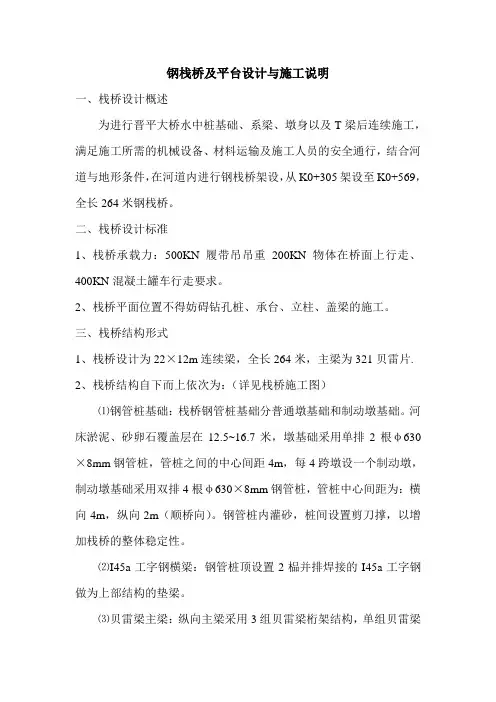

钢栈桥及平台设计与施工说明一、栈桥设计概述为进行晋平大桥水中桩基础、系梁、墩身以及T梁后连续施工，满足施工所需的机械设备、材料运输及施工人员的安全通行，结合河道与地形条件，在河道内进行钢栈桥架设，从K0+305架设至K0+569，全长264米钢栈桥。

二、栈桥设计标准1、栈桥承载力：500KN履带吊吊重200KN物体在桥面上行走、400KN混凝土罐车行走要求。

2、栈桥平面位置不得妨碍钻孔桩、承台、立柱、盖梁的施工。

三、栈桥结构形式1、栈桥设计为22×12m连续梁，全长264米，主梁为321贝雷片.2、栈桥结构自下而上依次为：（详见栈桥施工图）⑴钢管桩基础：栈桥钢管桩基础分普通墩基础和制动墩基础。

河床淤泥、砂卵石覆盖层在12.5~16.7米，墩基础采用单排2根φ630×8mm钢管桩，管桩之间的中心间距4m，每4跨墩设一个制动墩，制动墩基础采用双排4根φ630×8mm钢管桩，管桩中心间距为：横向4m，纵向2m（顺桥向）。

钢管桩内灌砂，桩间设置剪刀撑，以增加栈桥的整体稳定性。

⑵I45a工字钢横梁：钢管桩顶设置2榀并排焊接的I45a工字钢做为上部结构的垫梁。

⑶贝雷梁主梁：纵向主梁采用3组贝雷梁桁架结构，单组贝雷梁由两排贝雷片加连接杆件拼装，贝雷片间中心间距0.9m，贝雷梁间距1.1m。

⑷桥面系：贝雷梁上铺I25a@30cm的横向分配梁，顶部满铺厚度为8mm的花纹钢板做为栈桥的桥面。

⑸最后安装φ48×3.5mm的钢管栏杆、照明等附属结构。

四、栈桥主要施工方法根据现场实际情况，采用履带吊用钓鱼法进行钢管桩施工，用悬臂推出法和钓鱼法相结合进行栈桥架设。

钢管桩采用KH500型履带吊机夹DZ—90型振动锤进行插打。

施工机械就位，先将栈桥第一跨钢管桩打完，然后安装桩顶横向垫梁、纵向贝雷梁和I25a工安钢分配梁，最后满铺8mm花纹钢板做为面板。

施工机械移位至第一跨桥面适当位置按同样方法进行下一跨施工。
