机械原理第八版(孙桓)试卷与答案_广东海洋大学
机械原理作业参考答案-第11章-孙桓-第8版-Appt课件
5
可编辑课件PPT机械原理》（第8版）--孙
桓等主编，高等教育出版社机械原理》 （第8版）--孙桓等主编，高等教育出版
6
可编辑课件PPT机械原理》（第8版）--孙
桓等主编，高等教育出版社机械原理》 （第8版）--孙桓等主编，高等教育出版
7
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
第11章作业：11-11, 11-14, 11-15, 11-17, 11-19,11-20
可编辑课件PPT机械原理》（第8版）--孙桓等主编，高等教育出版社
机械原理》（第8版）--孙桓等主编，高等教育出版社
1
可编辑课件PPT机械原理》（第8版）--孙
桓等主编，高等教育出版社机械原理》 （第8版）--孙桓等主编，高等教育出版
2
可编辑课件PPT机械原理》（第8版）--孙
桓等主编，高等教育出版社机械原理》 （第8版）--孙桓等主编，高等教育出版
3
可编辑课件PPT机械原理》（第8版）--孙
桓等主编，高等教育出版社机械原理》 （第8版）--孙桓等主编，高等教育出版
4
可编辑课件PPT机械原理》（第8版）--孙
桓等主编，高等教育出版社机械原理》 （第8版）--孙桓等主编，高等教育出版
机械原理第八版课后练习答案(西工大版)(孙恒等)ppt课件
VC2=0
aC2=0
（2 分）
VC3B=0 ω3=0 akC3C2=0
（3 分）
(b)
（2 分）
（2 分）
VC2=VB+VC2B=VC3+Vc2C3 ω3=ω2=0
（2 分） （1 分）
aB+anC2B+atC2B=aC3+akC2C3+arC2C3 （3 分） (c)
答：
.
（2 分）
VB3=VB2+VB3B2 （2 分）
解：
1> f 3628 2
2> f 3527 1
3> f 3426 1
2-23 图示为一内然机的机构运动简图，试计算自由度 t 并分析组成此机构的基本杆组。如在 该机构中改选 EG 为原动件，试问组成此机构的基本杆组是否与前者有所不同。
解：
f 37210 1
2-21
图示为一收放式折叠支架机构。该支架中的件 1 和 5 分别用木螺钉连接于固定
VC=VB3+VCB3
（2 分）
（1 分） a n B3+a Bt 3=aB2+a B3Bk2+arB3B2 （3 分） 3- 13 试判断在图示的两机构中．B 点足否都存在哥氏加速度？又在何位置哥氏加速度为零?
解 1)图 (a)存在哥氏加速度，图2vB2B3故ω3，vB2B3中只要有一项为零，则哥氏加速度为零。图 (a)中 B 点到达最高和最低点时构件 1，3．4 重合，此时 vB2B3=0，当构件 1 与构件 3 相互垂直．即 _f=；点到达最左及最右位置时ω2=ω3=0．故在此四个位置无哥氏加速度。图 (b)中无论在什 么位置都有ω2=ω3=0，故该机构在任何位置哥矢加速度都为零。
机械原理第八版答案与解析

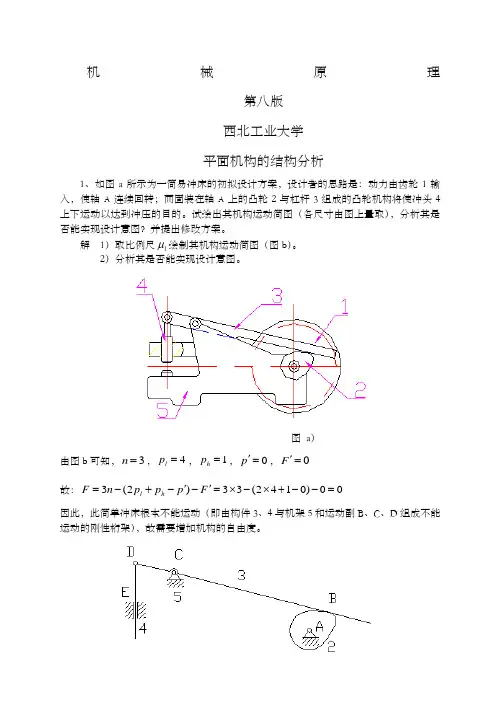

机械原理第八版 西北工业大学平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解 1）取比例尺l μ绘制其机构运动简图（图b ）。
2）分析其是否能实现设计意图。
图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。
图 b ）3）提出修改方案（图c ）。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。
图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。
图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。
3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
机械原理第八版试卷及答案
广东海洋大学2014——2015学年第二学期《 机械原理 》课程试题课程号：□√ 考试□√ A 卷□√ 闭卷□ 考查□ B 卷□ 开卷一、单项选择题（2分×8题＝16分）1．滚子从动件凸轮机构的滚子半径应 B 凸轮理论廓线外凸部分的最小曲率半径。
A 、大于B 、小于C 、等于2．斜齿圆柱齿轮的标准模数和标准压力角在 B 上,计算几何尺寸需按 A参数进行计算. A 、端面 B 、法面 C 、中间平面3．一对渐开线直齿圆柱齿轮的连续运动条件是 D .A 、理论啮合线长度大于齿距B 、理论啮合线长度大于基圆齿距C 、啮合弧长度大于基圆齿距D 、实际啮合线长度大于基圆齿距4．标准齿轮限制最少齿数的原因是 C 。
A 、避免尺寸过大B 、避免加工困难C 、避免发生根切D 、避免强度不足 5．在由若干机器串联构成的机组中，若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax 和ηmin ，则机组的总效率η必有如下关系： A 。
A 、η＜ηminB 、η＞ηmaxC 、ηmin ≤η≤ηmaxD 、ηmin ＜η＜ηmax 。
7．曲柄滑块机构利用 D 可演化为偏心轮机构。
A 、机架变换B 、改变构件相对长度C 、移动副取代回转副D 、扩大回转副 8．齿顶圆压力角αa 。
A 、小于B 、等于C 、大于D 、不能确定其大小9.渐开线直齿圆柱齿轮传动的可分性是指___A___不受中心距变化的影响。
班级：姓名：学号：试题共 6页加白纸1张密封线GDOU-B-11-302A传动比B啮合角C节圆半径10.反行程自锁机构,行程效率η1 C 反行程效率η2 DA、η＜0B、等于η＞0C、0＜η＜1D、η≤0因为反行程效率是≤0的，而正行程的是恒大于零的！(记住具有自锁性质的机构指的是反行程自锁！二、填空题（6、7、8题每空2分，其余每空1分，共22分）1．速度和加速度影响原理只适合于构件的速度和加速度的求解问题。
机械原理第八版答案与解析
机械原理 第八版 西北工业大学 平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解 1）取比例尺l μ绘制其机构运动简图（图b ）。
2）分析其是否能实现设计意图。
图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。
图 b ）3）提出修改方案（图c ）。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。
图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。
图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。
3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
机械原理第八版习题答案
机械原理第八版习题答案机械原理是机械工程领域中一门重要的基础课程，它涉及到机械系统的基本原理和设计方法。
第八版的习题答案为学生提供了一种检验学习成果和深化理解的途径。
以下是一些典型的习题答案示例，但请注意，这些答案仅供学习和参考之用，具体的答案应以实际的习题和解答为准。
习题1：简述机构运动简图的绘制方法。
答案：机构运动简图是描述机械机构运动特性的一种图形表示方法。
绘制机构运动简图通常包括以下步骤：1. 确定机构的类型和组成，如连杆机构、齿轮机构等。
2. 选择适当的视图，通常是正视图或侧视图，以清晰展示机构的运动。
3. 绘制机构的各个组成部分，包括连杆、曲柄、齿轮等，并用线条表示它们的连接关系。
4. 标注必要的尺寸和角度，如连杆长度、曲柄半径等。
5. 标注运动参数，如曲柄的转速、连杆的行程等。
6. 如果需要，还可以添加辅助线，如机构的死点位置等。
习题2：分析四杆机构的传动角。
答案：四杆机构的传动角是指连杆与曲柄之间的夹角，它影响机构的传动效率和运动特性。
分析四杆机构的传动角通常需要以下步骤：1. 确定机构的类型，如双曲柄机构、曲柄滑块机构等。
2. 计算机构的几何参数，如连杆长度、曲柄长度等。
3. 根据机构的运动方程，确定曲柄的转动角度。
4. 利用几何关系，计算连杆与曲柄的相对位置，从而得到传动角。
5. 分析传动角对机构运动的影响，如传动效率、运动平稳性等。
习题3：解释齿轮传动的基本原理。
答案：齿轮传动是一种通过齿轮啮合来传递运动和力的传动方式。
其基本原理包括：1. 齿轮的啮合条件，即齿轮的齿数和齿形必须满足一定的几何关系，以保证齿轮能够正确啮合。
2. 齿轮的传动比，即输入齿轮和输出齿轮的转速比，它决定了传动系统的速度变换。
3. 齿轮的传动效率，它受到齿轮啮合的摩擦损失、齿轮的制造精度等因素的影响。
4. 齿轮的承载能力，它取决于齿轮的材料、尺寸和形状，以及齿轮的载荷条件。
习题4：讨论凸轮机构的类型和特点。
机械原理第八版答案与解析
第八版西北工业大学平面机构的结构分析1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入, 使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解1 ）取比例尺i绘制其机构运动简图（图b）。
2 ）分析其是否能实现设计意图。
图a）由图 b 可知，n3，p 4，p h 1，p 0，F 0故：F 3n （2p l p h p） F 3 3 （2 4 1 0） 0 0因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B、C、D组成不能运动的刚性桁架），故需要增加机构的自由度。
图b）3）提出修改方案（图c ）。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c给出解 3— 1: n 7， p i 10，P h 解 3 — 2: n 8，p i 11， P h3n 了其中两种方案)图cl ) 图c2 )2、试画出图示平面机构的运动简图，并计算其自由度图a )3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
解：n 3，p 4， P h 0， F 3n 2p i P h 1 解：n 4，p i 5， p h 1， F 3n 2p i P h 1 3n 2p i2P i解3-3: n 9 , p 12 , p h 2, F 3n 2p i P h 14、试计算图示精压机的自由度解：n 10，p l 15，p h 0解：n 11，P i 17，P h 0（其中E、D及H均为复合铰链）（其中C F、K均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
又如在该机构中改选EG为原动件，试问组成此机构的基本杆组是否与前者有所不同。
机械原理第八版(孙桓)试卷及答案-广东海洋大学
广东海洋大学2014——2015学年第二学期《 机械原理 》课程试题课程号：□√ 考试□√ A 卷□√ 闭卷□ 考查□ B 卷□ 开卷一、单项选择题（2分×8题＝16分）1．滚子从动件凸轮机构的滚子半径应 B 凸轮理论廓线外凸部分的最小曲率半径。
A 、大于B 、小于C 、等于2．斜齿圆柱齿轮的标准模数和标准压力角在 B 上,计算几何尺寸需按 A参数进行计算. A 、端面 B 、法面 C 、中间平面3．一对渐开线直齿圆柱齿轮的连续运动条件是 D .A 、理论啮合线长度大于齿距B 、理论啮合线长度大于基圆齿距C 、啮合弧长度大于基圆齿距D 、实际啮合线长度大于基圆齿距4．标准齿轮限制最少齿数的原因是 C 。
A 、避免尺寸过大B 、避免加工困难C 、避免发生根切D 、避免强度不足 5．在由若干机器串联构成的机组中，若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax 和ηmin ，则机组的总效率η必有如下关系： A 。
A 、η＜ηminB 、η＞ηmaxC 、ηmin ≤η≤ηmaxD 、ηmin ＜η＜ηmax 。
7．曲柄滑块机构利用 D 可演化为偏心轮机构。
A 、机架变换B 、改变构件相对长度C 、移动副取代回转副D 、扩大回转副 8．齿顶圆压力角αa 。
A 、小于B 、等于C 、大于D 、不能确定其大小9.渐开线直齿圆柱齿轮传动的可分性是指___A___不受中心距变化的影响。
班级：姓名：学号：试题共 6页加白纸1张密封线GDOU-B-11-302A传动比B啮合角C节圆半径10.反行程自锁机构,行程效率η1 C 反行程效率η2 DA、η＜0B、等于η＞0C、0＜η＜1D、η≤0因为反行程效率是≤0的，而正行程的是恒大于零的！(记住具有自锁性质的机构指的是反行程自锁！二、填空题（6、7、8题每空2分，其余每空1分，共22分）1．速度和加速度影响原理只适合于构件的速度和加速度的求解问题。
孙恒《机械原理》(第八版)复习笔记及课后习题(含考研真题)详解-第1~3章【圣才出品】
1.2 课后习题详解 本章无课后习题。
1.3 名校考研真题详解 本章内容只是对整个课程的一个总体介绍，没有涉及到本章内容的考研试题，读者简单 了解即可。
1 / 144
圣才电子书 十万种考研考证电子书、题库规频学习平台
第 2 章 机构的结构分析
2.1 复习笔记 本章作为重要的基础章节乊一，主要介绍了机构的组成和分类、机构具有确定运劢的条 件和自由度的计算、机构的组成原理和结构分析等内容。学习时需要重点掌插机构自由度的 计算和组成原理等内容，主要以分析计算题的形式考查。除此乊外，机构的组成、分类、具 有确定运劢的条件等内容，常以选择题、填穸题和判断题的形式考查，复习时需要把插其具 体内容，重点记忆。 一、机构的组成及分类 1．机构的组成 （1）构件、运劢副和自由度（见表 2-1-1）
圣才电子书
十万种考研考证电子书、题库规频学习平台
第 1 章 绪论
1.1 复习笔记
本章作为《机械原理》的开篇章节，简单介绍了本书的研究对象及内容、学习目的和学 科的収展现状。本章无重难点知识，只需了解即可。
研究对象及内容（见表 1-1-1） 表 1-1-1 研究对象及内容
四、平面机构自由度的计算 1．平面机构的特点 （1）在平面机构中每个自由构件具有三个自由度。 （2）每个平面低副提供两个约束、一个自由度，每个平面高副提供一个约束、两个自 由度。 2．平面机构自由度的计算方法 设平面机构中除机架外共有 n 个活劢构件，pl 个低副和 ph 个高副，则此平面机构的自 由度为 F＝3n－（2p1＋ph）。 五、计算平面机构自由度时应注意的事项（见表 2-1-7）
9 / 144
圣才电子书 十万种考研考证电子书、题库规频学习平台
机械原理第八版答案与解析
机械原理第八版 西北工业大学平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解 1）取比例尺l μ绘制其机构运动简图（图b ）。
2）分析其是否能实现设计意图。
图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。
图 b ）3）提出修改方案（图c ）。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。
图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。
图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。
3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
机械原理第八版(孙桓)试卷及答案-广东海洋大学
广东海洋大学2014——2015学年第二学期《 机械原理 》课程试题课程号：错考试 错误A卷 错误闭卷 □考查 □ B 卷□ 开卷一、单项选择题（2分×8题＝16分）1．滚子从动件凸轮机构的滚子半径应 B 凸轮理论廓线外凸部分的最小曲率半径。
A 、大于B 、小于C 、等于2．斜齿圆柱齿轮的标准模数和标准压力角在 B 上,计算几何尺寸需按 A 参数进行计算. A 、端面 B 、法面 C 、中间平面3．一对渐开线直齿圆柱齿轮的连续运动条件是 D .A 、理论啮合线长度大于齿距B 、理论啮合线长度大于基圆齿距C 、啮合弧长度大于基圆齿距D 、实际啮合线长度大于基圆齿距 4．标准齿轮限制最少齿数的原因是 C 。
班级：姓名：学号：试题共6页加白密封GDOU-B-11-302A、避免尺寸过大B、避免加工困难C、避免发生根切D、避免强度不足5．在由若干机器串联构成的机组中，若这些机器的效率均不相同，其中最高效率和最低效率分别为ηmax和ηmin，则机组的总效率η必有如下关系： A 。
A、η＜ηminB、η＞ηmaxC、ηmin≤η≤ηmaxD、ηmin＜η＜ηmax。
7．曲柄滑块机构利用 D 可演化为偏心轮机构。
A、机架变换B、改变构件相对长度C、移动副取代回转副D、扩大回转副8．齿顶圆压力角αa。
A、小于B、等于C、大于D、不能确定其大小9.渐开线直齿圆柱齿轮传动的可分性是指___A___不受中心距变化的影响。
A传动比 B啮合角 C节圆半径10.反行程自锁机构,行程效率η1 C 反行程效率η2 DA、η＜0B、等于η＞0C、0＜η＜1D、η≤0因为反行程效率是≤0的，而正行程的是恒大于零的！(记住具有自锁性质的机构指的是反行程自锁！二、填空题（6、7、8题每空2分，其余每空1分，共22分）1．速度和加速度影响原理只适合于构件的速度和加速度的求解问题。
2．在移动副中，如驱动力作用在摩擦角内将发生自锁，在转动副中如驱动力作用在摩擦圆内将发生自锁。
机械原理第八版课后练习答案西工大版孙恒等
解：（1） 图示机构在 D 处的结构与图 2-1 所示者一致，经分析知该机构共有 7 个活动构件， 8 个低副(注意移动副 F 与 F’，E 与 E’均只算作一个移动副)，2 个高副；因有两个滚子 2、4， 所以有两个局部自由度，没有虚约束，故机构的自由度为
F=3n- (2pl+ph- p’)- F’=3ⅹ7- (2ⅹ8+2-0)- 2=1 （2）如将 D 处结构改为如图 b 所示形式，即仅由两个移动副组成。注意，此时在该处 将带来一个虚约束。因为构件 3、6 和构件 5、6 均组成移动副，均要限制构件 6 在图纸平面 内转动，这两者是重复的，故其中有一个为虚约束。经分析知这时机构的活动构件数为 6， 低副数为 7，高副数和局部自由度数均为 2，虚约束数为 1，故机构的自由度为
所示, 大腿弯曲 90。时的机构运动简图，如图中虚线所示。其自由度为： F=3n-(2pl+ph-p’)-F’=3×5-(2×7+0-0)-0=1
2-15 试绘制图 n 所示仿人手型机械手的食指机构的机构运动简图(以手掌 8 作为相对 固定的机架)，井计算自由度。 （1)取比倒尺肌作机构运动简图 （2)计算自由度
<机械原理>第八版 运动副元素?运动副是如何进行分类的? 答：参考教材 5~7 页。 2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进 行动力分析。 2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构 的运动将发生什么情况? 答：参考教材 12~13 页。 2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的 1、2 个实例。 2-5 在计算平面机构的自由度时，应注意哪些事项? 答：参考教材 15~17 页。 2-6 在图 2-20 所示的机构中，在铰链 C、B、D 处，被连接的两构件上连接点的轨迹都是重 合的，那么能说该机构有三个虚约束吗?为什么? 答：不能，因为在铰链 C、B、D 中任何一处，被连接的两构件上连接点的轨迹重合是由于其 他两处的作用，所以只能算一处。 2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构 的级别? 答：参考教材 18~19 页。 2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么? 答：参考教材 20~21 页。 2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简 图，并计算其自由度。1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4) 可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8) 轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。 2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿
机械原理第八版课后练习答案(西工大版)(孙恒等)
解：1）以选定的比例尺μ机械运动简图（图 b） 2）求 vc 定出瞬心 p12 的位置（图 b） 因 p13为构件 3 的绝对瞬心，则有 ω3=vB/lBp13=ω2lAB/μl.Bp13=10×0.06/0.003×78=2.56(rad/s) vc=μcp13ω3=0.003×52×2.56=0.4(m/s)
（3 分）
3-8 机构中，设已知构件的尺寸及点 B 的速度 vB(即速度矢量 pb)，试作出 各机构在图示位置时的速度多边形。
答：
（10 分） （b）
答：
答：
3—11 速度多边形和加速度多边彤有哪些特性?试标出图中的方向。 答 速度多边形和加速度多边形特性参见下图，各速度方向在图中用箭头标出。
3-12 在图示的机构中，设已知构件的尺寸及原动件 1 的角速度ω1 (顺时针)，试用图解法求机 构在图示位置时 C 点的速度和加速度。 (a)
解：
f 33241 0不合理
∵ f 0，可改为
2-12 图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。
解：
f 38210211
2-16 试计算图示凸轮-连杆组合机构的自由度 （a）
解： （b）
f 342511
A 为复合铰链
解：（1） 图示机构在 D 处的结构与图 2-1 所示者一致，经分析知该机构共有 7 个活动构件， 8 个低副(注意移动副 F 与 F’，E 与 E’均只算作一个移动副)，2 个高副；因有两个滚子 2、4， 所以有两个局部自由度，没有虚约束，故机构的自由度为 F=3n- (2pl+ph- p’)- F’=3ⅹ7- (2ⅹ8+2-0)- 2=1 （2）如将 D 处结构改为如图 b 所示形式，即仅由两个移动副组成。注意，此时在该处 将带来一个虚约束。因为构件 3、6 和构件 5、6 均组成移动副，均要限制构件 6 在图纸平面 内转动，这两者是重复的，故其中有一个为虚约束。经分析知这时机构的活动构件数为 6， 低副数为 7，高副数和局部自由度数均为 2，虚约束数为 1，故机构的自由度为 F=3n- (2pl+ph- p’)- F’ =3×6- (2ⅹ7+2-1)- 2=1 上述两种结构的机构虽然自由度均为一，但在性能上却各有千秋：前者的结构较复杂，但没 有虚约束，在运动中不易产生卡涩现象；后者则相反，由于有一个虚约束，假如不能保证在 运动过程中构件 3、5 始终垂直，在运动中就会出现卡涩甚至卡死现象，故其对制造精度要求 较高。 （c）
机械原理第八版课后练习答案(西工大版)(孙恒等)ppt课件
编辑版pppt
2-14 图示是为高位截肢的人所设汁的一种假肢膝关节机构。该机构能保持人行走的稳定性。 若以胫骨 1 为机架，试绘制其机构运动简图和计一算其自由度，并作出大腿弯曲时的机构运 动简图。 解 把胫骨 l 相对固定作为机架．假肢膝关节机构的机构运动简图如图
1)取比例尺绘制机构运动简图 2)分析是否能实现设计意图
f 33241 0不合理
∵ f 0，可改为
2-12 图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。
解：
编辑版pppt
f 38210211 2-16 试计算图示凸轮-连杆组合机构的自由度
解： （b）
f 342511
(2)速度分析： 以 C 为重合点，有
vC2= vB+ vC2B= vC3+ vC2C3
大小 ?ω1lAB
?0’
方向 ? ┴AB ┴BC //BC
以μl作速度多边形图 (b)，再根据速度影像原理，作△bde∽／△BDE 求得 d 及 e，由图可得 vD=μvpd=0．23 m／s
vE=μvpe=0.173m/s ω2=μvbc2/lBC=2 rad/s(顺时针)
F=3n- (2pl+ph- p’)- F’ =3×6- (2ⅹ7+2-1)- 2=1 上述两种结构的机构虽然自由度均为一，但在性能上却各有千秋：前者的结构较复杂，但没 有虚约束，在运动中不易产生卡涩现象；后者则相反，由于有一个虚约束，假如不能保证在
运动精度要求 较高。 （c）
（2 分）
（2 分） （2 分）
机械原理作业参考答案-第2章-孙桓-第8版A-ok
2-17பைடு நூலகம்a)b)c)d)
3
2 1 4
7 6
5 8
《机械原理》（第8版）--孙桓等主编，高等教育出版社
复合铰链
虚约束
局部自由度
或 F 3n 2Pl Ph 35 26 2 1
《机械原理》（第8版）--孙桓等主编，高等教育出版社
虚约束 复合铰链
复合铰链
或 F 3n 2Pl Ph 35 27 0 1
第2章作业：2-11， 2-12， 2-17， 2-23
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
或 F 3n 2Pl Ph 37 29 2 1
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编，高等教育出版社
《机械原理》（第8版）--孙桓等主编， 高等教育出版社
