低压架空电力线路(精编文档).doc

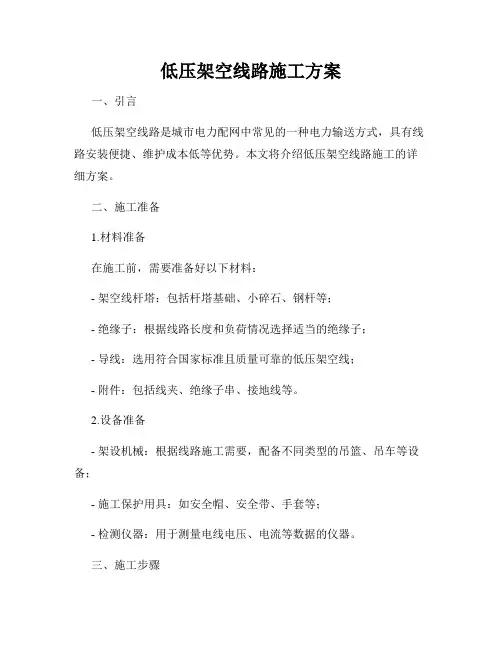

低压架空线路施工方案
低压架空线路施工方案一、引言低压架空线路是城市电力配网中常见的一种电力输送方式，具有线路安装便捷、维护成本低等优势。
本文将介绍低压架空线路施工的详细方案。
二、施工准备1.材料准备在施工前，需要准备好以下材料：- 架空线杆塔：包括杆塔基础、小碎石、钢杆等；- 绝缘子：根据线路长度和负荷情况选择适当的绝缘子；- 导线：选用符合国家标准且质量可靠的低压架空线；- 附件：包括线夹、绝缘子串、接地线等。
2.设备准备- 架设机械：根据线路施工需要，配备不同类型的吊篮、吊车等设备；- 施工保护用具：如安全帽、安全带、手套等；- 检测仪器：用于测量电线电压、电流等数据的仪器。
三、施工步骤1.地基处理根据电力规划设计，确定架空线的铺设路线。
在开始施工前，应先对线路的地基进行处理。
具体步骤包括：- 清理地表，排除障碍物；- 检查地质状况，确保地基稳定；- 开挖基础，为杆塔固定做准备。
2.杆塔安装杆塔是低压架空线路的支撑点，其安装质量直接关系到线路的稳定性和安全性。
安装步骤如下：- 定位并标记杆塔位置；- 打好杆塔基础，确保基础稳固；- 安装杆塔，注意垂直度和水平度的控制。
3.导线铺设导线是低压架空线路中起导电作用的部分。
在铺设导线时，需要注意以下细节：- 确定导线的拉拔方向和铺设路径；- 使用适当的附件固定导线，确保导线不松动；- 检查导线的绝缘状况，确保其完好。
4.线路连接线路连接是低压架空线路施工的重要环节，连接质量直接关系到线路的安全运行。
具体步骤如下：- 检查导线两端的裸露部分，确保电线表面干净；- 使用线夹对导线进行连接，注意连接的牢固性；- 对连接处进行绝缘处理，确保线路不会短路。
5.绝缘子安装绝缘子的作用是将导线与杆塔隔离开，确保线路的正常运行。
绝缘子安装步骤如下：- 安装绝缘子串，根据设计要求确定串数；- 对绝缘子进行调整，保证绝缘子与导线之间的距离合适；- 确保绝缘子的牢固固定在杆塔上。
6.线路检测施工完成后，需要对低压架空线路进行检测，确保线路安全可靠。
低压架空线路施工方案
低压架空线路施工方案1. 简介低压架空线路是指电力系统中电压等级较低（通常为220V或380V）的架空输电线路。
它广泛应用于城市、农村等地区的电力供应，并起到将电能从变电站输送到用户的重要作用。
本文档将介绍一套适用于低压架空线路的施工方案。
2. 施工准备在正式施工之前，需要做以下准备工作：2.1 施工人员培训所有参与施工的人员，包括工程师、技术人员和操作工，都需要经过专业培训，掌握相关安全操作规程和施工流程。
2.2 施工设备检查和维护检查所有使用的施工设备，确保其性能良好且无损坏。
对有损坏的设备及时进行维修或更换，以确保施工的顺利进行。
2.3 工作场地准备清理施工场地，确保没有障碍物和危险物品。
设置必要的指示标志和安全防护措施，以保障施工人员的安全。
3. 施工步骤低压架空线路的施工一般包括以下步骤：3.1 确定线路走向根据设计图纸和实地勘测结果，确定低压架空线路的走向。
在走向确定后，进行地质勘探，了解地下管线情况，为后续施工做好预防措施。
3.2 购置施工材料根据设计需求，购置所需的低压电缆、支架、绝缘子等施工材料。
确保材料的质量可靠，符合相关标准。
3.3 安装支架根据设计要求，确定支架的类型和安装位置。
以安全、稳固为原则，进行支架的安装工作。
3.4 敷设电缆将预先购置的低压电缆进行敷设。
在敷设过程中，需要注意电缆的保护，避免损坏和堆积。
3.5 连接绝缘子将绝缘子与电缆连接起来，保证线路的绝缘性能，避免电缆运行中产生短路故障。
3.6 调试与检查完成低压架空线路的施工后，进行调试工作，确保线路的正常运行。
检查线路的接地情况、绝缘状况等，保障线路的安全可靠。
4. 安全注意事项在低压架空线路的施工过程中，需要注意以下安全事项：•施工人员必须佩戴好安全帽、绝缘手套和绝缘鞋。
•施工现场严禁吸烟，防止火灾事故发生。
•施工设备和工具必须符合相关安全标准，并经常检查和维护。
•施工人员必须熟悉电气安全操作规程，明确各种紧急情况下的应急措施。
低压架空电力线路
低压架空电力线路6 架空电力线路一般要求计算负荷:应结合农村电力发展规划确定～一般可按5年考虑。
路径选择应符合下列要求:a)应与农村发展规划相结合～方便机耕～少占农田,b)路径短～跨越、转角少～施工、运行维护方便,c)应避开易受山洪、雨水冲刷的地方～严禁跨越易燃、易爆物的场院和仓库。
线路设计的气象条件:应根据当地的气象资料(采用10年一遇的数值)和附近已有线路的运行经验确定。
如选出的气象条件与典型气象区接近时～一般采用典型气象区所列数值(典型气象区参见附录J)。
当采用架空绝缘电线时～其气象条件应按DL/T601标准的规定进行校核。
线路设计要考虑地区污染和大气污染情况(架空线路污秽分级标准参见附录K)。
导线农村低压电力网应采用符合GB/T1179标准规定的导线。
禁止使用单股、破股(拆股)线和铁线。
居民密集的村镇可采用符合GB12527标准规定的架空绝缘电线(参见附录C)～但应满足规定的条件。
铝绞线、钢芯铝绞线的强度安全系数不应小于,架空绝缘电线不应小于。
强度安全系数K可用下式表示:Kσ/σ max2式中σ——导线的抗拉强度(N/mm),2σ——导线的最大使用应力(N/mm)。
max选择导线截面时应符合下列要求:a) 按经济电流密度选择～见图8,b)线路末端的电压偏差应符合的规定,c)按允许电压损耗校核时:自配电变压器二次侧出口至线路末端(不包括接户线)的允许电压损耗不大于额定低压配电电压(220V、380V)的7%,d)导线的最大工作电流～不应大于导线的允许载流量,2e)铝绞线、架空绝缘电线的最小截面为25mm～也可采用不小于216mm的钢芯铝绞线,f)TT系统的中性线和TN—C系统的保护中性线～其截面应按允许载流量和保护装臵的要求选定～但不应小于中表3的规定。
单相供电的中性线截面应与相线相同。
施放导线时～应采取防止导线损伤的措施～并应进行外观检查:铝绞线、钢芯铝绞线表面不得有腐蚀的斑点、松股、断股及硬伤的现象。
电力架空线路安全距离规定(精编文档).doc
【最新整理，下载后即可编辑】
架空电力线路设计规范
（安全距离要求）
注：500kV送电线路非居民区11m用于导线水平排列，括号内的10.5m用于导线三角排列。
2、最大计算风偏情况下导线与山坡、峭壁、岩石之间的最小净空
3、架空送电线路与甲类火灾危险性的生产厂房、甲类物品库房、易燃易爆材料堆场及可燃或易燃易爆液(气)体储罐的防火间距，不应小于杆塔高度的1.5倍。
5、最大计算风偏时边导线与城市多层建筑物或规划建筑物之间
注：无风情况下边导线与不在规划范围内城市建筑物之间的水平距离，不应小于上表的50%。
7、最大计算风偏时导线与公园、绿化区或防护林带间树木的净
10、架空送电线路与铁路、公路、河流、管道、索道及各种架空线路交叉或接近距离。
导线对被跨物最小垂直距离
11、架空送电线路与铁路、公路、电车道、河流、弱电线路、架空送电线路、管道、索道接近的最小水平距离。
最小水平距离
缘指公路下缘的隔离栏。
低压架空线路施工方案
低压架空线路施工方案1. 引言低压架空线路是指电力供应系统中，电压等级低于1000V的电力线路，通常用于向低压用户供电。
低压架空线路具有施工简单、维护成本低、可靠性高等优点，在城市和农村电网建设中广泛应用。
本文档将详细介绍低压架空线路的施工方案，包括选址、设计、材料准备、施工流程、安全管理等重要内容。
2. 选址低压架空线路的选址是确保供电可靠的重要步骤。
选址时需要考虑以下因素：•供电范围，根据用户需求确定供电范围，以确保电力供应的全面覆盖；•环境因素，包括气候条件、地形地貌等，选择适宜的线路走向；•建筑物和树木等自然与人造障碍物，避免线路与障碍物接触，确保线路的安全性；•可行性分析，对可能产生的风险和问题进行评估，选择最佳的线路方案。
3. 设计在选址确定后，需要进行详细的线路设计。
设计阶段需要考虑以下内容：•路线布置，确定线路的走向和支线分布，合理规划线路长度和分段；•线路杆塔设计，根据供电范围、线路类型和负荷等要求，设计合适的杆塔数量和间距；•绝缘子安排，根据线路的电压等级和使用条件，选择适当的绝缘子类型和排列方式；•接地设计，保证线路的地面接地电阻符合安全要求；•线路荷载计算，根据供电负荷和线路长度等因素，计算线路的荷载，确定导线类型和截面积。
4. 材料准备施工前需要准备相应的材料和设备，包括但不限于：•导线和电缆，根据设计要求购买合适的导线和电缆，包括裸导线、绝缘导线、地线等；•支柱和杆塔，根据设计要求购买合适的支柱和杆塔，包括电杆、悬垂塔、耐张塔等；•绝缘子，根据设计要求购买合适的绝缘子，包括玻璃绝缘子、复合绝缘子等；•接地设备，包括接地线、接地网等；•工具和安全设备，包括梯子、绝缘手套、安全帽、安全带等。
5. 施工流程低压架空线路的施工流程包括以下步骤：1.地基处理：根据杆塔的设计要求，进行地基的挖掘和加固。
2.杆塔安装：按照设计要求，对各个杆塔进行安装和固定。
3.导线架设：将导线按照设计要求架设在各个杆塔之间。

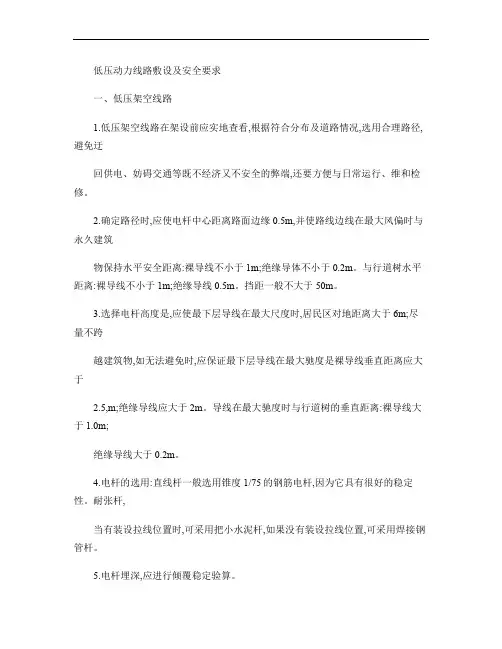

低压动力线路敷设及安全要求.
低压动力线路敷设及安全要求一、低压架空线路1.低压架空线路在架设前应实地查看,根据符合分布及道路情况,选用合理路径,避免迂回供电、妨碍交通等既不经济又不安全的弊端,还要方便与日常运行、维和检修。
2.确定路径时,应使电杆中心距离路面边缘0.5m,并使路线边线在最大风偏时与永久建筑物保持水平安全距离:裸导线不小于1m;绝缘导体不小于0.2m。
与行道树水平距离:裸导线不小于1m;绝缘导线0.5m。
挡距一般不大于50m。
3.选择电杆高度是,应使最下层导线在最大尺度时,居民区对地距离大于6m;尽量不跨越建筑物,如无法避免时,应保证最下层导线在最大驰度是裸导线垂直距离应大于2.5,m;绝缘导线应大于2m。
导线在最大驰度时与行道树的垂直距离:裸导线大于1.0m;绝缘导线大于0.2m。
4.电杆的选用:直线杆一般选用锥度1/75的钢筋电杆,因为它具有很好的稳定性。
耐张杆,当有装设拉线位置时,可采用把小水泥杆,如果没有装设拉线位置,可采用焊接钢管杆。
5.电杆埋深,应进行倾覆稳定验算。
6.导线在杆上采用水平排列,横担采用热镀锌等边角钢,最小规格50×5。
低压导线的线间距离,当档距不大于50m时裸导线位0.4m;绝缘导线为0.3m。
杆上杆状或检修的位置0.5~0.6m。
所以假设裸导线的三相四线制低压线路横担的长度一般是1.4~1.5m。
转角杆的横担,应根据受力情况而定。
一般情况下,15°以下转角杆,可采用单横担;15°~45°转角杆,宜采用双横担;45°以上转角杆,宜采用十字横担。
7.低压配电线路的绝缘子:直线杆用瓷制针式绝缘子活瓷横担,耐转杆用蝴蝶绝缘子或者一片悬式绝缘子。
8.拉线应采用镀锌钢绞线,根据受力计算截面,安全系数不应小于2,最小规格为35mm2。
拉线鱼电杆的夹角宜采用45°,受地形限制也不应小于30°。
跨越道路的拉线对路面中心的距离垂直不应小于6m,拉线柱的倾角采用10°~20°。
35KV及以下架空电力线路安装.doc.doc
送电线路基本知识一、电力系统火力发电厂通过燃烧的煤发电，水力发电厂利用水力发电，原子能电厂利用原子核反应发电。
这些发电厂发出强大电力，经过输电、变电、配电环节分配到各用户，再由用户的各种用电设备，将电力转换成动力、热能、光等，为工农业生产和人民生活服务。
电力生产的特点是：电力生产、输送、分配和用户的消费都在同一时间完成。
因此必须将各个环节有机地联成一个“整体”，这个由发电、输电、变电、配电和用电环节组成的“整体”，称为电力系统。
二、电力网电力系统中的发电和用电之间的输电、变电、配电这三个中间环节，称为电力网。
它是发电厂和用户之间的桥梁，起着输送和交换分配电力的作用。
1、电力网分类根据电力网的电压的高低和供电范围大小，分为区域电力网和地方电力网。
把电压220kV及以上的电力网称为区域电力网，如华东电网、华北电网等，还有浙江地区的杭州、宁波、温州、嘉兴、金华等也是区域电力网。
把电压在35kV及以下称为地方电网。
从电厂到用户之间的电力网所起的作用，又可分为供电网和配电网两部份。
供电网（一般电压35kV及以上）作用是电能从电厂集中到某一负荷中心（变电所），它起到“商品批发部门”的作用。
配电网（10kV及以下）的作用是把已送到负荷中心的电能换户分配到各个用户，它起着“商品零售部门”的作用。
2、电力网的组成1）送电线路。
送电线路是组成电力系统的主干，是电力系统的动脉，它起着输送和交换功率的作用。
送电线路电压越高，传输电力的能力越大，传送距离超远。
目前将35～220kV称高压线路；330～500kV称超高压线路；750kV及以上称特高压线路。
送电线路分为架空线路和电缆线路。
（本次培训内容只讲架空线路部分）2）变电所。
变电所（包括电厂升压站）的作用是汇集电力升电压和降电压及分配电力的作用。
3）配电网。
6～10kV的配电网为高压配电网；1kV以下为低压配电网。
配电网的作用是把电力直接送到用户处。
三、送电线路的基本知识1、线路特点：送电线路分架空线路和电缆线路两类。
低压架空电力线路
6 架空电力线路6.1 一般要求6.1.1 计算负荷：应结合农村电力发展规划确定，一般可按5年考虑。
6.1.2 路径选择应符合下列要求：a)应与农村发展规划相结合，方便机耕，少占农田；b)路径短，跨越、转角少，施工、运行维护方便；c)应避开易受山洪、雨水冲刷的地方，严禁跨越易燃、易爆物的场院和仓库。
6.1.3 线路设计的气象条件：应根据当地的气象资料(采用10年一遇的数值)和附近已有线路的运行经验确定。
如选出的气象条件与典型气象区接近时，一般采用典型气象区所列数值(典型气象区参见附录J)。
6.1.4 当采用架空绝缘电线时，其气象条件应按DL/T601标准的规定进行校核。
6.1.5 线路设计要考虑地区污染和大气污染情况(架空线路污秽分级标准参见附录K)。
6.2 导线6.2.1 农村低压电力网应采用符合GB/T1179标准规定的导线。
禁止使用单股、破股(拆股)线和铁线。
居民密集的村镇可采用符合GB12527标准规定的架空绝缘电线(参见附录C)，但应满足6.1.4规定的条件。
6.2.2 铝绞线、钢芯铝绞线的强度安全系数不应小于2.5；架空绝缘电线不应小于3.0。
强度安全系数K可用下式表示：K≥σ/σmax式中σ——导线的抗拉强度(N/mm2)；σmax——导线的最大使用应力(N/mm2)。
6.2.3 选择导线截面时应符合下列要求：a) 按经济电流密度选择，见图8；b)线路末端的电压偏差应符合3.3.2的规定；c)按允许电压损耗校核时：自配电变压器二次侧出口至线路末端(不包括接户线)的允许电压损耗不大于额定低压配电电压(220V、380V)的7%；d)导线的最大工作电流，不应大于导线的允许载流量；e)铝绞线、架空绝缘电线的最小截面为25mm2，也可采用不小于16mm2的钢芯铝绞线；f)TT系统的中性线和TN—C系统的保护中性线，其截面应按允许载流量和保护装置的要求选定，但不应小于3.4.5中表3的规定。
2-1.低压架空线路的组成
转角杆和终端所用的横担，应适当放大规格。 角钢横担的长度，按绝缘子孔的个数及其分布距 离所需总长度来决定。
绝缘子孔分布距离
根据架空线水平排列的线间距离来决定。为保证强度， 角钢横担两端头与第一个绝缘子孔的中心距离，一般为 40～50mm。
拉线
拉线的材料
在地面以上部分的，其最小截面积不应小于 25mm2，可采用 2股直径为4mm的镀锌绞合铁丝。 在地下部分的（即地锚柄），其最小截面积不应小 于35mm2，可用3股直径为4mm的镀锌绞合铁丝。 如用圆钢做地锚柄时，圆钢的直径不应小于12mm。
地锚用料一般用混凝土制成，规格不应小于 100mm×200mrn×800mm，埋深为1.5m左右。如 用石条制成时，其规格与混凝土的相同，但不能使 用风化了的石块。
横担 横担作为绝缘子的安装架，也是保持导线间距的
排列架。
横担分有角钢横担，木横担和瓷横担三种。最常用 的是角钢横担，它具有耐用、强度高和安装方便等 优点。
角钢横担的规格和适用范围
（1）40mm×40mm×5mm角钢横担，适用于单相 架空线路。
（2）50mm×50mm×6mm角钢横担，适用于导线 截面积为50mm2及以下的三相四线制架空线路。
电杆
混凝土电杆
上世纪70年代所用的木质电杆
电杆的埋深要求
电 杆
杆长
类 型 4 5 6 7 8 9 10 11 12 13
木 杆
1.0 1.0 1.1 1.2 1.4 1.5 1.7 1.8 1.9 2.0
水 泥 — — — 1.4 1.5 1.6 1.7 1.8 1.9 2.0 杆
低压架空线路结构.
一、导线
1、对导线的要求： 导线是线路的主要组成部分，用来传送分配电能。 （机械强度高、耐磨耐折、抗腐蚀性强、价格便宜） 2、导线材料： 导线常用的材料有铜、铝、钢、铝合金等。
3、导线结构及型号： 架空线路导线型号：
导线的型号是由导线材料、结构和载流面积 三部分表示 如LJ-120 LGJ-300/50
表6-1 架空线路用裸铝导线安全载流量
铝绞线 导线型号 LJ-16 LJ-25 LJ-35 LJ-50 LJ-70 LJ-95 LJ-120 LJ-150 LJ-185 安全载流量(安) 93 120 150 190 234 290 330 388 440 导线型 LGJ-16 LGJ-25 LGJ-35 LGJ-50 LGJ-70 LGJ一95 LGJ-120 LGJ-150 LGJ-185 LGJ-240 钢芯铝绞线 安全载流量(安) 97 124 150 195 242 295 335 393 450 540
此外，还要考虑耐热、耐温、耐腐蚀等方面的 要求，常用的架空导线有裸铜绞合线(TJ)、裸铝绞 线(LJ)、钢芯铝线(LGJ)及钢绞线(GJ)，架空线多 采用裸导线。建筑工地用低压架空线路禁止使用裸 导线，而应选用绝缘导线。
二、电杆
电杆用来支持绝缘子和悬挂导线， 并保持导线对地面和其它障碍物或建 筑物有足够的高度和水平距离，以保 证人身安全。以防止大风雨季节里电 杆折断，要求电杆应具有足够的机械 强度和经久耐用，而且还应价廉，便 于搬运和架设。
架空线路中的导线经常受风、冰、雨、雪及大气温度变化 的作用，还可能受到周围空气所含化学杂质的侵蚀。导线的 选择应按以下几个条件进行。
1．按导线的允许电流值选择导线截面负荷电流流过导线时， 由于导线具有一定的电阻，将使导线发热，温度升高，使裸 导线接头处加剧氧化；使绝缘导线的绝缘老化，甚至损坏。 导线的允许持续电流是根据导线的用途、材料、绝缘种类、 允许温度和表面散热条件而决定的。如表6-1。
低压架空线路施工精选全文完整版
可编辑修改精选全文完整版
4) 低压架空线路施工
①施工准备阶段
●现场勘查：施工前需对线路周边及有关情况进行勘查，包括自然环境、地形、地质、地貌、村庄分布、沿线交通道路等。
根据勘查情况和批准的施工进度计划，合理安排施工力量。
●备料加工：根据批准物资供应计划，对工程中所用的设备、材料或加工制品提前订货或委托加工。
●线路复测：为防止线路设计时现场布置的桩位偏移、丢失和影响施工，在施工前应根据批准的施工图纸对全线的桩位进行一次复测核实和补桩。
●电杆运输：按批准的设计施工图要求将电杆运送到立杆位置。
②施工安装阶段
包括基础施工、电杆组立、导线架设及接地安装等。
●基础施工：包括土石开挖、底盘、拉线盘的安装就位。
安装批准的设计
施工图中的基础类型及土质条件，采取相应的施工方式。
基础施工工序
分为线路复测及分坑→基坑开挖→基础安装。
●电杆组立：包括拉线、杆上金具、横担、绝缘子及设备。
根据电杆结构
及施工条件，采取适当的组立杆方法，完成电杆的就位立直及拉线金具、横担、绝缘子及设备的安装固定。
电杆安装的程序为电杆的运输→电杆
的检查→横担与绝缘子的组装→电杆组立。
●导线架设：将导线沿线路展放后，按要求与电杆上绝缘子连接固定，使
线路连通。
导线架设的程序为导线展放→导线连接→紧线施工→导线固
定。
●接地安装：对要求设置接地装置的杆位须埋设接地体，连接引线并测量
其接地电阻值。
③低压架空线路施工流程图如下：。
低压架空线路设计安装规范.doc
低压架空线路设计安装规范.doc1低压配电网应结构简单、安全可靠。
2低压电力网的布局应与农村发展计划相结合，一般采用放射型单向供电，供电半径应小于 500m。
3新建或改造的低压架空线路宜采用铝芯绝缘电线，及以上配变的主干线最小截面不小于75mm2，及以下配变的主干线截面不小于50mm2。
4低压线路通道须符合要求，严禁跨越场院、库房、学校、房屋、草垛等。
5架空绝缘电线的设计弧垂应根据所选定的气象条件计算确定。
考虑初伸长的影响，架线时应将弧垂减少14％。
各相弧垂应一致，相差不应大于50mm。
6低压电网应有较强的适应性，主干线宜一次建成。
在同一档距内，每根导线只允许有一个接头。
7 低压架空线路宜采用长度为10m及以上水泥电杆，并无露筋，表面光滑，无裂纹。
8采用的绝缘子必须符合国标要求，其强度安全系数不应小于。
9 线路横担宜采用镀锌铁横担，具体规格应通过计算确定，但不应小于：（1）直线杆：角钢50× 50× 5mm。
（ 2）承力杆：角钢2根50×50× 5mm。
10线路档距，一般采用下列数值：（1）铝绞线：集镇和村庄为40～50m。
（2）架空绝缘电线：一般为30～ 40m。
11 导线水平线间距离，不应小于下列数值：（1）铝绞线：档距在50m 及以下为，靠近电杆的两导线间距离不应小于。
（2）架空绝缘电线：档距40m及以下为，靠近电杆的两导线间距离不应小于。
12低压线路与高压线路同杆架设时，横担间的垂直距离不应小于下列数值：直线杆：，分支和转角杆。
低压线路不应与弱电线路同杆架设。
13同杆架设的低压回路，横担间的垂直距离不应小于下列数值：直线杆：；分支杆、转角杆。
14 拉线宜采用镀锌钢绞线，强度安全系数不应小于，截面不应小于路电压等级相同的拉紧绝缘子。
拉紧绝缘子应装在最低导线以下、25mm2，必须装设与线高于地面3m以上的部位，其强度安全系数不应小于。
15 拉线坑、杆坑的回填土应每填夯实一次，最后须培起高出地面的防沉土台。
低压动力线路敷设及安全要求(二篇)
低压动力线路敷设及安全要求一、低压架空线路1. 低压架空线路在架设前应实地查看，根据符合分布及道路情况，选用合理路径，避免迂回供电、妨碍交通等既不经济又不安全的弊端，还要方便与日常运行、维和检修。
2. 确定路径时，应使电杆中心距离路面边缘0.5m，并使路线边线在最大风偏时与永久建筑物保持水平安全距离：裸导线不小于1m；绝缘导体不小于0.2m。
与行道树水平距离：裸导线不小于1m；绝缘导线0.5m。
挡距一般不大于50m。
3. 选择电杆高度是，应使最下层导线在最大尺度时，居民区对地距离大于6m；尽量不跨越建筑物，如无法避免时，应保证最下层导线在最大驰度是裸导线垂直距离应大于2.5,m；绝缘导线应大于2m。
导线在最大驰度时与行道树的垂直距离：裸导线大于1.0m；绝缘导线大于0.2m。
4. 电杆的选用：直线杆一般选用锥度1/75的钢筋电杆，因为它具有很好的稳定性。
耐张杆，当有装设拉线位置时，可采用把小水泥杆，如果没有装设拉线位置，可采用焊接钢管杆。
5. 电杆埋深，应进行倾覆稳定验算。
6. 导线在杆上采用水平排列，横担采用热镀锌等边角钢，最小规格50×5。
低压导线的线间距离，当档距不大于50m时裸导线位0.4m；绝缘导线为0.3m。
杆上杆状或检修的位置0.5~0.6m。
所以假设裸导线的三相四线制低压线路横担的长度一般是1.4~1.5m。
转角杆的横担，应根据受力情况而定。
一般情况下，15°以下转角杆，可采用单横担；15°~45°转角杆，宜采用双横担；45°以上转角杆，宜采用十字横担。
7. 低压配电线路的绝缘子：直线杆用瓷制针式绝缘子活瓷横担，耐转杆用蝴蝶绝缘子或者一片悬式绝缘子。
8. 拉线应采用镀锌钢绞线，根据受力计算截面，安全系数不应小于2，最小规格为35mm2。
拉线鱼电杆的夹角宜采用45°，受地形限制也不应小于30°。
跨越道路的拉线对路面中心的距离垂直不应小于6m，拉线柱的倾角采用10°~20°。
KV以下架空线路
2.1 架空配电线路工程概况
(5)弓形拉线(自身拉线） 为防止电杆弯曲，但因地形限制不能安装普通拉线时，则可采用弓形拉线.
第3ቤተ መጻሕፍቲ ባይዱ页/共103页
2.1 架空配电线路工程概况
弓形拉线
第37页/共103页
2.1 架空配电线路工程概况
第38页/共103页
2.1 架空配电线路工程概况
第15页/共103页
转角杆
第16页/共103页
2.1 架空配电线路工程概况
（4）终端杆 位于线路的起点和终点的电杆。 由于终端杆只在一侧有导线（接户线只有很短一段或用电缆连接），所以在正常情况下，电杆要一侧承受线路方向全部导线的拉力，另一侧由拉线的拉力平 衡。 其杆顶结构和耐张杆相似，只是拉线有所不同，一般采用双杆、双横担，或采用三杆、一杆一相，有时采用铁塔。
第27页/共103页
2.1 架空配电线路工程概况
（1）针式绝缘子， 主要用在直线杆上，型号如下：
例如 P－10T,
第28页/共103页
2.1 架空配电线路工程概况
图2.3针式绝缘子
第29页/共103页
2.1 架空配电线路工程概况
（2）蝶式绝缘子，主要用在耐张杆上 E:高压蝶式绝缘子；ED:低压蝶式绝缘子
第24页/共103页
2.1 架空配电线路工程概况
4. 横担 架空线路的横担较为简单，它是装在电杆的上端，用来安装绝缘子，固定开关设备及避雷器等，应具有一定的长度及机械强度。 (1)横担分类 按材质分：木横担 铁横担 陶瓷横担铁横担：镀锌角钢制成的铁横担，坚固耐用，使用广泛。陶瓷横担：具有较高的绝缘能力。木横担：已不使用。
2.1 架空配电线路工程概况
特点：A. 线路正常运行时，所承受荷载与直线杆相同 B.在断线事故情况下，能承受两侧导线的合力而不至倾倒.作用：起到将线路分段和控制事故范围的作用，同时给在施工中分段进行紧线代来很多方便。
项目八架空线路
项目八架空线路
任务一 低压架空线路的安装
• (2)低压供电线路我国规定采用三相四线制，电压等级规定为 380V/220V。 • (3)低压架空线路在一般城镇用于低压电网中作为低压供电线路， 它的范围自配电变压器二次侧至每个用户的接户点。 • 2.线路的结构形式 •(1)低压架空线路常用的结构形式有图8-1所示的几种。各种结构形 式的应用范围见表8-1。 •(2)低压架空线路常用杆型如图8-2。各种杆型的应用范围见表8-2。 •(3)拉线又叫做扳线，是用来平衡电杆，不使电杆因导线的拉力或 风力等的影响而倾斜。
项目八架空线路
2023/5/25
项目八架空线路
任务一 低压架空线路的安装
•相关知识
•一、线路的特点及结构形式 •1.线路的特点 • (1)低压架空线路低压架空线路通常都采用多股绞合的裸导线来架 设，导线的散热条件很好，所以导线的载流量要比同截面的绝缘导线 高出30%~40%，从而降低了线路成本。架空线路还具有结构简单、 安装和维修方便等特点，但低压架空线路应用在城市中有碍城市的整 洁和美观，应用在农村田间，电杆须占用农田。同时，架空线路易受 如洪水、大风和大雪等自然灾害的影响，这对架空线路的安全运行十 分不利。另外，线路维护管理不善，也易发生人畜触电事故。
•上一页 •下一页
项目八架空线路
任务一 低压架空线路的安装
•(1)电杆的埋深要求见表8-7。 •(2)电杆的挡距要求两根电杆之间的距离称为挡距。在整个线路中， 除特殊跨越、分支及转角等情况外，直线部分的挡距应基本上保持一 致。挡距应根据所用导线规格和具体环境条件等因素来选定，常用挡 距和适用范围见表8-8。 • (3)电杆的质量和规格要求木杆应有足够的机械强度，为了防止 木质腐烂，木杆顶端应劈堑成口状尖端，并应涂刷沥青防腐，长杆埋 人地面前，应在地面以上300mm和地下500mm的一段，采用烧 根或涂沥青等方法进行防腐处理。混凝土杆应具有足够的机械强度， 不可有弯曲、裂缝、露筋和松酥等现象。
低压架空线路结构
第三十八页，共44页。
金具分类(fēn lèi)：
（4）接续( jiēxù)金具
导线(dǎoxiàn)用接续条用来连接铝
绞线、钢芯铝绞线、铝包
钢绞线和铝包钢芯铝绞线
等导线，使其达到原有机
械强度和导电性能；钢绞
线用接续条用来连接钢绞
线，使其达到原有机械强
度。
第三十九页，共44页。
金具分类(fēn lèi)： （5）保护金具（机械类和电气类）
低压架空线路的应用
架空电力线路的造价低，架设简便，取材方便，便 于检修，所以使用广泛。目前工厂(gōngchǎng)、学校、建筑工 地、机关单位以至由公用变压器供电的城市小区、 乡镇居民点等低压输、配电线路大都采用架空电力
线路。根据线路电压的高低，可分高压线路和低压
线路。
缘的瓷瓶元件。 绝缘子必须有良好的
绝缘性能，能承受机械应力，承受气 候、温度变化和承受震动而不破碎；
应能耐受化学物质的侵蚀， 低压架空 线路常用的绝缘子有针式 (瓷瓶 )、蝶式 (茶台)、悬式 (吊瓶 )、拉紧绝缘子和瓷 横担等。
第三十一页，共44页。
(1) 针式绝缘子 ：可分高低压两种。低压针式绝缘子 用于额定(é dì1n千g)伏电及压以下的架空线路；高压针式绝 缘子用于 3～10千伏导线截面不太大的直线杆塔和转
242
LGJ 一95
295
LGJ-120
335
LGJ-150
393
LGJ-185
450
LGJ-240
540
第十三页，共44页。
2．按机械强度选择导线截面
低压线路的安装、运行及维护(新编版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改低压线路的安装、运行及维护(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes低压线路的安装、运行及维护(新编版)1低压线路的安装1.1低压线路的档距应根据导线最低点对地面最小垂直距离、导线弧垂、导线允许应力、杆塔高度及地形特点等来确定。
其档距一般采用下列数值：城市：40m~50m效区：40m~60m高、低压同杆架设的线路，档距的选择应满足低压线路的技术要求。
1.2低压线路的供电半径应根据负载密度来确定，为了保证电压质量，减少线路损耗，供电半径不宜过大。
低压线路的供电半径一般为市区：150m~300m郊区：不宜大于500m1.3低压线路的导线排列一般多为水平方式，当低压线路为带有零线的三相四线线路时，零线要靠近电杆。
如果线路的附近有建筑物，如沿街道架设的低压线路，则零线应尽量设在建筑物一侧。
通常零线不应高于相线，并且同一地区的零线，其位置应该统一，以便于运行维护和检修。
低压线路的导线其相序排列一般规定如下：1.3.1市区沿街道架设的低压线路，导线在横担上排列是由建筑物侧向外依次为U、N、V、W相。
1.3.2郊区沿人行道架设的低压线路，导线在横担上排列是由人行道中心方向依次为U、N、V、W相。
1.3.3在野外架设的低压线路，导线在横担上排列是面向负载侧由左到右为U、N、V、W相。
1.3.4单相两线架设的低压线路，导线在横担上排列是零线靠近建筑物侧。
1.4同杆架设的低压线路横担之间的最小垂直距离应符合表1的规定。
