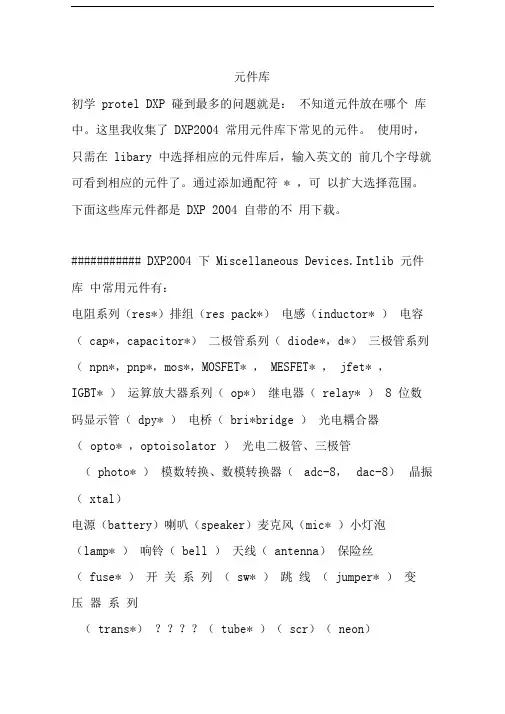

元件库初学protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。

这里我收集了DXP2004 常用元件库下常见的元件。

使用时，只需在libary 中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。

通过添加通配符* ，可以扩大选择范围。

下面这些库元件都是DXP 2004 自带的不用下载。

########### DXP2004 下Miscellaneous Devices.Intlib 元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor* ）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET* ，MESFET* ，jfet* ，IGBT* ）运算放大器系列（op*）继电器（relay* ）8 位数码显示管（dpy* ）电桥（bri*bridge ）光电耦合器（ opto* ，optoisolator ）光电二极管、三极管（photo* ）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic* ）小灯泡（lamp* ）响铃（bell ）天线（antenna）保险丝（fuse* ）开关系列（sw* ）跳线（jumper* ）变压器系列（trans*）？？？？（tube* ）（scr）（neon）（buzzer）（coax）晶振 ( crystal oscillator ) 的元件库名称是MiscellaneousDevices.Intlib, 在search 栏中输入*soc 即可。

########### DXP2004 下Miscellaneous connectors.Intlib 元件库中常用元件有：(con* ，connector*) (header*) (MHDR*) 定时器NE555P 在库TI analog timer circit.Intlib 中电阻AXIAL 无极性电容RAD 电解电容RB- 百度文库客户端免财富值下载文档1/12 电位器VR 二极管DIODE 三极管TO电源稳压块78 和79 系列TO-126H 和TO-126V 场效应管和三极管一样整流桥D-44 D-37 D-46 单排多针插座CON SIP 双列直插元件DIP 晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1至U rad-0.4电解电容:electroi; 封装属性为rb.2/.4 到rb.5/1.0电位器:pot1,pot2; 封装属性为vr-1 到vr-5二极管：封装属性为diode-0.4（小功率）diode-0.7（大功率）三极管:常见的封装属性为to-18（普通三极管）to-22（大功率三极管）to-3（大功率达林顿管）电源稳压块有78 和79 系列;78 系列如7805,7812,7820 等79 系列有7905,7912,7920 等常见的封装属性有to126h 和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D 系列（D-44,D-37,D-46）2/12电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7 指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3 指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小.一般<100uF 用RB.1/.2,100uF-470uF 用RB.2/.4,>470uF 用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7 指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40 指有多少脚,8 脚的就是DIP8 贴片电阻0603 表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W 电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.23/121206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB 库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式: 以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB 库中,简简单单的只有NPN与PNP之分但实际上,如果它是NPN 的2N3055 那它有可能是铁壳子的T0-3,如果它是NPN的2N3054,则有可能是铁壳的TO-66 或TO-5, 而学用的CS9013, 有TO-92A,TO-92B, 还有TO-5,TO-46,TO-52 等等,千变万化.还有一个就是电阻,在DEVICE 库中,它也是简单地把它们称为RES1和RES2,不管它是100Q还是470K Q都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W 和甚至1/2W 的电阻,都可以用AXIAL0.3 元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5 等等.现将常用的元件封装整理如下: 电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4 有极性电容RB.2/.4-RB.5/1.0 二极管DIODE0.4 及DIODE0.7 石英晶体振荡器XTAL1 晶体管、FET、UJT TO-xxx(TO-3,TO-5) 可变电阻(POT1 、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.4/12这些常用的元件封装,大家最好能把它背下来,这些元件封装, 大家可以把它拆分成两部分来记如电阻AXIAL0.3 可拆成AXIAL 和0.3,AXIAL 翻译成中文就是轴状的,0.3 则是该电阻在印刷电路板上的焊盘间的距离也就是300mil( 因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4 也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6 等,其中“.2为”焊盘间距, “.4为”电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO-3, 中功率的晶体管，如果是扁平的，就用TO-220,如果是金属壳的，就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A 等都可以,反正它的管脚也长,弯一下也可以. 对于常用的集成IC 电路,有DIPxx, 就是双列直插的元件封装, DIP8 就是双排,每排有4 个引脚,两排间距离是300mil, 焊盘间的距离是100mil.SIPxx 就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B 之类的包装,通常是1 脚为E（发射极）,而2脚有可能是B极（基极），也可能是C（集电极）；同样的,3脚有可能是C,也有可能是B, 具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称（管脚名称）,同样的,场效应管,MOS 管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B, 在PCB 里,加载这种网络表的时候,就会找不到节点（对不上）.在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表，就是1、2和W,在PCB电路板中，焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB 与SCH 之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3 即可.原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB 元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥（二极管） BRIDEG 2 整流桥（集成块）BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3 段LED DPY_7-SEG 7 段LED DPY_7-SEG_DP 7 段LED（带小数点） ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N 沟道场效应管JFET P P 沟道场效应管LAMP 灯泡6/12LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS 管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN 三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN 三极管PNP DAR PNP 三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关7/1274 系列：74LS00 TTL 2 输入端四与非门74LS01 TTL 集电极开路2 输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2 输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4 输入端双与非施密特触发器74LS132 TTL 2 输入端四与非施密特触发器74LS133 TTL 13 输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8 线译码器/复工器74LS139 TTL 双2-4 线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD —十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16 选1数据选择/多路开关74LS151 TTL 8 选1 数据选择器74LS153 TTL 双4 选1 数据选择器74LS154 TTL 4 线—16 线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD 异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD 同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4M寄存器堆74LS173 TTL三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D 触发器74LS175 TTL 带公共时钟和复位四D 触发器74LS180 TTL 9 位奇数/ 偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器8/1274LS185 TTL 二进制—BCD 代码转换器74LS190 TTL BCD 同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD 双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/ 二- 十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4 输入端双与非门74LS21 TTL 4 输入端双与门74LS22 TTL 开路输出4 输入端双与非门74LS221 TTL 双/ 单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/ 线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/ 线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD —7 段15V 输出译码/驱动器74LS248 TTL BCD—7 段译码/升压输出驱动器74LS249 TTL BCD—7 段译码/开路输出驱动器74LS251 TTL 三态输出8 选1 数据选择器/ 复工器74LS253 TTL 三态输出双4 选1 数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2 选1 数据选择器/复工器74LS258 TTL 三态反码四2 选1 数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8 线译码器74LS26 TTL 2 输入端高压接口四与非门74LS260 TTL 5 输入端双或非门74LS266 TTL 2 输入端四异或非门74LS27 TTL 3 输入端三或非门74LS273 TTL 带公共时钟复位八D 触发器74LS279 TTL 四图腾柱输出S-R 锁存器74LS28 TTL 2 输入端四或非门缓冲器74LS283 TTL 4 位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2 输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8 输入端与非门74LS32 TTL 2 输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器9/12 74LS33 TTL 开路输出2 输入端四或非缓冲器74LS347 TTL BCD—7 段译码器/驱动器74LS352 TTL 双4 选1 数据选择器/复工器74LS353 TTL 三态输出双4 选1 数据选择器/ 复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2 线使能输入三态六同相线驱动器74LS368 TTL 4/2 线使能输入三态六反相线驱动器74LS37 TTL 开路输出2 输入端四与非缓冲器74LS373 TTL 三态同相八D 锁存器74LS374 TTL 三态反相八D 锁存器74LS375 TTL 4 位双稳态锁存器74LS377 TTL 单边输出公共使能八D 锁存器74LS378 TTL 单边输出公共使能六D 锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2 输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4 输入端双与非缓冲器74LS42 TTL BCD —十进制代码转换器74LS352 TTL 双4 选1 数据选择器/复工器74LS353 TTL 三态输出双4 选1 数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2 线使能输入三态六同相线驱动器74LS368 TTL 4/2 线使能输入三态六反相线驱动器74LS37 TTL 开路输出2 输入端四与非缓冲器74LS373 TTL 三态同相八D 锁存器74LS374 TTL 三态反相八D 锁存器74LS375 TTL 4 位双稳态锁存器74LS377 TTL 单边输出公共使能八D 锁存器74LS378 TTL 单边输出公共使能六D 锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL多功能八进制寄存器74LS39 TTL 开路输出2 输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4 输入端双与非缓冲器74LS42 TTL BCD —十进制代码转换器74LS447 TTL BCD —7 段译码器/驱动器74LS45 TTL BCD —十进制代码转换/驱动器74LS450 TTL 16:1 多路转接复用器多工器74LS451 TTL 双8:1 多路转接复用器多工器74LS453 TTL 四4:1 多路转接复用器多工器74LS46 TTL BCD —7 段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2 与使能端八总线缓冲器74LS466 TTL 三态反相2 与使能八总线缓冲器74LS467 TTL 三态同相2 使能端八总线缓冲器74LS468 TTL 三态反相2 使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD —7 段高有效译码/驱动器74LS48 TTL BCD —7 段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2 输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2 输入端双与或非门74LS533 TTL 三态反相八D 锁存器74LS534 TTL 三态反相八D 锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4 输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D 触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D 触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670TTL三态输出4M寄存器堆74LS73 TTL带清除负触发双J-K 触发器74LS74 TTL 带置位复位正触发双D 触发器74LS76 TTL 带预置清除双J-K 触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2 输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/ 八分频二进制计数器74LS95 TTL 四位并行输入输出移位寄存器74LS97 TTL 6 位同步二进制乘法器。

DXP元件库元件名称及中英对照

Schematic Tools 主工具栏
Writing Tools 连线工具栏
Drawing Tools 绘图工具栏
Power Objects 电源工具栏
Digital Objects 数字器件工具栏
Simulation Sources 模拟信号源工具栏
SW-SPST ? 单刀单掷开关
SW-PB 按钮
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管
VARISTOR 变阻器
LAMP NEDN 起辉器
LED 发光二极管
METERபைடு நூலகம்仪表
MICROPHONE 麦克风
MOSFET MOS管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门
Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库
元件属性对话框中英文对照
Lib ref 元件名称
Footprint 器件封装
Designator 元件称号
Part 器件类别或标示值
PLUG AC FEMALE 三相交流插头
SOCKET ? 插座
SOURCE CURRENT 电流源
SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW ? 开关
SW-DPDY ? 双刀双掷开关
NOT 非门
NPN NPN三极管
NPN-PHOTO 感光三极管

DXP2004下MiscellaneousDevices.Intlib 元件库中常用元件有：电阻系列（res* ）排组（res pack* ）电感（inductor* ）电容（cap* ，capacitor* ）二极管系列（diode* ，d* ）三极管系列（npn* ，pnp*）运算放大器系列（op* ）继电器（relay* ）8位数码显示管（dpy*）电桥（bri*bridge ）光电耦合器（opto* ，optoisolator ）光电二极管、三极管（photo* 或者NPN）模数转换、数模转换器（adc-8 ，dac-8 ）晶振（xtal ）电源( bat tery )喇叭( speaker )麦克风( mic* )小灯泡( lamp* )响铃( bell )天线( antenna )保险丝( fuse* )开关系列( sw* )跳线( jumper* )变压器系列( trans* )晶振( crystal oscillator )的元件库名称是Miscellaneous Devices.Intlib, 在search 栏中输入*soc 即可。

########### DXP2004下Miscellaneous connectors.Intlib 元件库中常用元件有：(con* ，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib 中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78 和79 系列TO-126H 和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4封装属性为axial 系列无极性电容:cap; 封装属性为RAD-0.1 到rad-0.4电解电容:electroi; 封装属性为rb.2/.4 到rb.5/1.0电位器:pot1,pot2; 封装属性为vr-1 到vr-5二极管: 封装属性为diode-0.4（小功率）diode-0.7（大功率）三极管: 常见的封装属性为to-18（普通三极管）to-22（大功率三极管）to-3（大功率达林顿管）电源稳压块有78 和79 系列;78 系列如7805,7812,7820 等79 系列有7905,7912,7920 等常见的封装属性有to126h 和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D 系列（D-44,D-37,D-46）电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7 指电阻的长度, 一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3 指电容大小, 一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小.一般vlOOuF用RB.1/.2,100uF-470uF 用RB.2/.4,>470uF 用RB.3/.6二极管: DIODEO.4-DIODEO.7 其中O.4-O.7 指二极管长短, 一般用DIODEO.4发光二极管:RB.1/.2集成块: DIP8-DIP4O, 其中8-4O 指有多少脚,8 脚的就是DIP8贴片电阻O6O3 表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说O2O1 1/2OWO4O2 1/16W0603 1/10W 0805 1/8W1206 1/4W 电容电阻外形尺寸与封装的对应关系是0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5 关于零件封装我们在前面说过, 除了DEVICE.LIB 库中的元件外, 其它库的元件都已经有了固定的元件封装, 这是因为这个库中的元件都有多种形式: 以晶体管为例说明一下: 晶体管是我们常用的的元件之一, 在DEVICE.LIB库中,简简单单的只有NPN与PNF 之分，但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013，有TO-92A,TO-92B,还有TO-5,TO-46,TO-52 等等, 千变万化.还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2,不管它是100Q还是470K Q都一样,对电路板而言，它与欧姆数根本不相关, 完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻, 都可以用AXIAL0.3 元件封装, 而功率数大一点的话, 可用AXIAL0.4,AXIAL0.5 等等. 现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4 及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然, 我们也可以打开C:\Client98\PCB98\library\advpcb.lib 库来查找所用零件的对应封装.这些常用的元件封装, 大家最好能把它背下来, 这些元件封装, 大家可以把它拆分成两部分来记如电阻AXIAL0.3 可拆成AXIAL 和0.3,AXIAL 翻译成中文就是轴状的,0.3 则是该电阻在印刷电路板上的焊盘间的距离也就是300mil( 因为在电机领域里, 是以英制单位为主的. 同样的, 对于无极性的电容,RAD0.1-RAD0.4 也是一样; 对有极性的电容如电解电容, 其封装为RB.2/.4,RB.3/.6 等, 其中“.2 ”为焊盘间距, “.4 ”为电容圆筒的外径.对于晶体管, 那就直接看它的外形及功率大功率的晶体管, 就用TO—3, 中功率的晶体管, 如果是扁平的, 就用TO-220, 如果是金属壳的, 就用TO-66, 小功率的晶体管, 就用TO-5,TO-46,TO-92A 等都可以, 反正它的管脚也长, 弯一下也可以.对于常用的集成IC 电路, 有DIPxx, 就是双列直插的元件封装,DIP8 就是双排, 每排有4 个引脚, 两排间距离是300mil, 焊盘间的距离是100mil.SIPxx 就是单排的封装. 等等.值得我们注意的是晶体管与可变电阻, 它们的包装才是最令人头痛的, 同样的包装, 其管脚可不一定一样•例如，对于TO-92B之类的包装,通常是1脚为E（发射极）,而2脚有可能是B极（基极）,也可能是C（集电极）；同样的,3 脚有可能是C, 也有可能是B, 具体是那个, 只有拿到了元件才能确定• 因此, 电路软件不敢硬性定义焊盘名称（管脚名称）, 同样的,场效应管，MOS管也可以用跟晶体管一样的封装, 它可以通用于三个引脚的元件•Q1-B,在PCB里,加载这种网络表的时候, 就会找不到节点（对不上）.在可变电阻上也同样会出现类似的问题; 在原理图中, 可变电阻的管脚分别为1 、W、及2,所产生的网络表，就是1、2和W在PCB 电路板中, 焊盘就是1,2,3. 当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后, 直接在网络表中, 将晶体管管脚改为1,2,3; 将可变电阻的改成与电路板元件外形一样的1,2,3 即可protel 常用元件原理图常用库文件：Miscella neous Devices ・ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB 元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥（二极管）BRIDEG 2 整流桥（集成块）BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3 段LEDDPY_7-SEG 7 段LEDDPY_7-SEG_DP 7 段LED（带小数点）ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N 沟道场效应管JFET P P 沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS 管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN 三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN 三极管PNP DAR PNP 三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib 40. 系列CMOS 管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD 系列DAC 系列HD 系列MC 系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL 公司生产的80 系列CPU 集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic MemoryDevices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY 系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC 公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74 系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80 系列CPU 集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏。

[整理版]dxp元件库

[整理版]dxp元件库DXP元件库初学Protel DXP碰到最多的问题就是:不知道元件放在哪个库中。

这里我收集了DXP2004常用元件库下常见的元件。

使用时，只需在libary中选择相应元件库后，输入英文的前几个字母就可看到相应的元件了。

通过添加通配符，可以扩大选择范围，下面这些库元件都是DXP2004自带的不用下载便可使用。

DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有:电阻系列(res*)排组(res pack*)电感(inductor*)电容(cap*，capacitor*)二极管系列(diode*，d*)三极管系列(npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*)运算放大器系列(op*)继电器(relay*)8位数码显示管(dpy*)电桥(bri*bridge)光电耦合器( opto* ，optoisolator )光电二极管、三极管(photo*)模数转换、数模转换器(adc-8，dac-8)晶振(xtal)电源(battery)喇叭(speaker)麦克风(mic*)小灯泡(lamp*)响铃(bell)天线(antenna)保险丝(fuse*)开关系列(sw*)跳线(jumper*)变压器系列(trans*),,,,(tube*)(scr)(neon)(buzzer)(coax)晶振(crystal oscillator)的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入 *soc 即可。

########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有:(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.1、原理图常用库文件Miscellaneous Devices.ddb Dallas Microprocessor.ddb IntelDatabooks.ddbProtel DOS Schematic Libraries.ddb 2、PCB元件常用库Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb3、部分分立元件库元件名称及中英对照 AND.....................与门ANTENNA.................天线 BATTERY.................直流电源BELL....................铃,钟 BVC.....................同轴电缆接插件BRIDEG 1................整流桥(二极管) BRIDEG 2................整流桥(集成块) BUFFER..................缓冲器 BUZZER..................蜂鸣器CAP.....................电容 CAPACITOR...............电容 CAPACITOR POL...........有极性电容 CAPVAR..................可调电容 CIRCUIT BREAKER.........熔断丝 COAX....................同轴电缆CON.....................插口 CRYSTAL.................晶体整荡器DB......................并行插口 DIODE...................二极管 DIODE SCHOTTKY..........稳压二极管DIODE VARACTOR..........变容二极管 DPY_3-SEG...............3段LED DPY_7-SEG...............7段LED DPY_7-SEG_DP............7段LED(带小数点) ELECTRO.................电解电容 FUSE....................熔断器INDUCTOR................电感 INDUCTOR IRON...........带铁芯电感INDUCTOR3...............可调电感 JFET N..................N沟道场效应管JFET P..................P沟道场效应管 LAMP....................灯泡 LAMP NEDN...............起辉器 LED.....................发光二极管METER...................仪表 MICROPHONE..............麦克风MOSFET..................MOS管 MOTOR AC................交流电机 MOTOR SERVO.............伺服电机 NAND....................与非门NOR.....................或非门 NOT.....................非门NPN.....................NPN三极管 NPN-PHOTO...............感光三极管OPAMP...................运放 OR......................或门PHOTO...................感光二极管 PNP.....................三极管 NPN DAR.................NPN三极管 PNP DAR.................PNP三极管POT.....................滑线变阻器PELAY-DPDT..............双刀双掷继电器 RES1.2..................电阻RES3.4..................可变电阻 RESISTOR BRIDGE ?.......桥式电阻RESPACK ?...............电阻 SCR.....................晶闸管PLUG ?..................插头 PLUG AC FEMALE..........三相交流插头SOCKET ?................插座 SOURCE CURRENT..........电流源 SOURCE VOLTAGE..........电压源 SPEAKER.................扬声器SW ?....................开关 SW-DPDY ?...............双刀双掷开关 SW-SPST ?...............单刀单掷开关 SW-PB...................按钮THERMISTOR..............电热调节器 TRANS1..................变压器TRANS2..................可调变压器 TRIAC ?.................三端双向可控硅 TRIODE ?................三极真空管 VARISTOR................变阻器ZENER ?.................齐纳二极管 DPY_7-SEG_DP............数码管 SW-PB...................开关 4、其他元件库Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib.................比较放大器元件库Protel Dos Shcematic Intel.Lib .....................INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib.....................线性元件库Protel Dos Schemattic Memory Devices.Lib............内存存储器元件库Protel Dos Schematic SYnertek.Lib...................SY系列集成块元件库Protes Dos Schematic Motorlla.Lib...................摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib........................NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib......运算放大器元件库Protes Dos Schematic TTL.Lib........................晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib..........电压调整集成块元件库Protes Dos Schematic Zilog.Lib......................齐格格公司生产的Z80系列CPU集成块元件库 5、元件属性对话框中英文对照Lib ref.....................元件名称 Footprint...................器件封装 Designator..................元件称号 Part........................器件类别或标示值Schematic Tools.............主工具栏 Writing Tools...............连线工具栏 Drawing Tools...............绘图工具栏 Power Objects...............电源工具栏 Digital Objects.............数字器件工具栏 Simulation Sources..........模拟信号源工具栏 PLD Toolbars................映象工具栏 1 DXP Layout时的精度可到多少, 答:小数点后三位。

DXP10各元器件名字中英文对照表以及各种库的对照

元器件中英文对照1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res1.....2.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管 :NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库 74系列）Protel Dos Schematic Voltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏部分分立元件库元件名称及中英对照Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库 74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏。

DXP元件库名称要点

, 可用 AXIAL0.4,AXIAL0.5 等等 . 现将常用的元件封装整理如下 :
电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0
无极性电容 RAD0.1-RAD0.4
有极性电容 RB.2/.4-RB.5/1.0
二极管 DIODE0.4 及 DIODE0.7
石英晶体振荡器 XTAL1
晶体管、 FET、 UJT TO-xxx(TO-3,TO-5)
可变电阻 (POT1、POT2) VR1-VR5 当然 , 我们也可以打开 C:\Client98\PCB98\library\advpcb.lib 库来查找所用零件的对应封
装.
这些常用的元件封装 , 大家最好能把它背下来 , 这些元件封装 , 大家可以把它拆分成两部分
称是 Miscellaneous Devices.Intlib,
在
search 栏中输入 *soc 即可。
########### DXP2004下 Miscellaneous connectors.Intlib 元件库中常用元件有：
(con* ，connector*)
(header*)
(MHDR*)
0201 1/20W
0402 1/16W
0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是 : 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 关于零件封装我们在前面说过 , 除了 DEVICE.LIB 库中的元件外 , 其它库的元件都已经有了固定的元件封装 , 这是因为这个库中的元件都有多种形式 : 以晶体管为例说明一下 :

Protel元件库分类

晶振
Dallas Semiconductor
DallasMicrocontroller8-Bit.IntLib
存储器
International Rectifier
IR DiscreteSCR.IntLib
可控硅
IR DiscreteDiode.IntLib
二极管
KEMET Electronics
KEMET. Chip. Capacitor..IntLib
逻辑电路74系列
TI OperationalAmplifier.IntLib
TL系列功放块
MOS管
Motorola DiscreteSCR.IntLib
可控硅
Motorola DiscreteTRIAC.IntLib
双向可控硅
Motorola.PowerManagementVoltage
电源LM系列
Regulator.IntLib
National Semiconductor
NSC Audio PowerAmplifier.IntLib
CD40系列
NSC LogicCounter.IntLib
74系列
NSCPowerMgtVoltageRegulator.IntLib
电源块子78系列
ON Semiconductor
ON Semi LogicCounter.IntLib
74系列
ON Semi LogicCounter.IntLib
晶振
D/A转换器
TI Converter Analog toDigital.IntLib
A/D转换器
TI Logic DecoderDemux.IntLib
SN74LS138

DXP常用元件库

protel常用元件原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏。

Protel DXP元件库分类

NSC Discrete Diode.IntLib IN系列二极管
NSC Discrete Diode.IntLib IN系列稳压管
NSC Logic Counter.IntLib CD40系列
ST Microelectronics
ST Analog Timer Circuit.IntLib LM555
ST Discrete BJT.IntLib 2N系列三极管
ST Operational Amplifier.IntLib TL084系列
ON Semi Logic Counter.IntLib 晶振
Simulation
Simulation Sources.IntLib 信号源
Simulation Voltage Source.INTLIB 信号源
IR Discrete Diode.IntLib 二极管
KEMET Electronics
KEMET. Chip. Capacitor..IntLib 粘贴式电容
Motorola
Motorola Discrete BJT.IntLib 三极管
ST Logic Counter.IntLib 40、74系列
ST Logic Flip-Flop.IntLib 74系列4017
ST Logic Switch.IntLib 4066系列
பைடு நூலகம்TI Logic Gate 1.IntLib 逻辑电路74系列
TI Logic Gate 2.IntLib 逻辑电路74系列
TI Operational Amplifier.IntLib TL系列功放块
NSC Logic Counter.IntLib 74系列

Protel_Dxp2004_元件库

7SEGDISP.lib：七段数码管库。

74xx.Lib：通用74系列数字集成电路库。

BJT.lib：双极型三极管。

BUFFER.lib：缓冲器库。

CAMP.lib：电流放大器库。

CMOS.Lib：CMOS数字集成电路库。

COMPARATOR.lib：比较器库。

CRYSTAL.Lib：石英晶体库。

DIODE.Lib：二极管库。

IGBT.lib：绝缘栅双极性晶体管库。

JFET.Lib：结型场效应晶体管。

MATH.lib：具有各种数学功能的两端口元件库。

MESFET.Lib：砷化镓场效应晶体管库。

MISC.lib：杂元件库。

包括模数、数模和锁相等电路。

MOSFET.Lib：金属氧化物场效应管库。

OPAMP.lib：运算放大器库。

OPTO.lib：光耦器库。

包括4N25。

REGULATOR.lib：稳压电源库。

包括7805、7812、LM317和TL431。

RELAY.Lib：继电器库。

5V、12V等继电器。

SCR.Lib晶闸管库。

Simulation Symbols/Lib：基本仿真元件库。

包括电阻、电容、电感、各种电源等基本仿真器件。

SWITCH.Lib：开关元件库。

TIMER.lib：时基电路库。

包括555和556。

TRANSFORMER.Lib变压器元件库。

TRANSLINE.Lib：传输线元件库。

TRIAC.lib：双向晶闸管库。

TUBE.lib：电子管库。

UJT.lib：单结晶体管库。

PROTEL中英文對照1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RV AR可调电阻;res1.....2.电容定值无极性电容；CAP定值有极性电容;CAP 半导体电容：CAPSEMI可调电容：CAPV AR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡AMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BA TTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555Protel Dos Schemattic Memory Devices.Lib （内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库74系列）Protel Dos Schematic V oltage Regulator.lib （电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏部分分立元件库元件名称及中英对照Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N （N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P （P沟道增强型管）引脚封装形式与三极管同。

DXP常用库

1. Miscellaneous Devices库元件名列表元器件英文名中文译名NPN NPN型三级管PNP PNP型三级管ADC 模数转换器Antenna 天线Battery 直流电源Bell 铃,钟（喇叭）Bridge 整流桥(二极管)Buzzer 蜂鸣器Cap 电容Cap Feed 穿心电容Cap Pol 有极性电容Cap Var 可调电容Circuit Breaker 熔断丝Coax 同轴电缆D Schottky 稳压二极管D Varactor 变容二极管D Zener 稳压二极管Diac-NPN 双向触发二极管（NPN）Diac-PNP 双向触发二极管（PNP）Diode 晶体二极管Diode-10TQ035 肖特二极管Diode BBY31 变容真空二极管D Tunnel 1 江崎二极管DPY 数码管DPY Overflow 进位显示数码管Dpy 16-seg 16段数码管Fuse 保险丝Fuse 保险丝Fuse Thermal 温度保险丝IGBT-N 绝缘栅双极型晶体管IGBT-P 绝缘栅双极型晶体管Inductor adj 可变电感Inductor iron adj 有芯可变电感Inductor iron dot 电感Inductor iron 电感Inductor Isolated 电感Inductor 电感JFET-N 场效应晶体管Jumper 跳线Lamp 照射器Lamp 照射器LED 发光二极管Mesfet 场效应晶体管Meter 测量器Mic 麦克风Mic 麦克风MOSFET-2GN 金氧半场效晶体管MOSFET-N 金氧半场效晶体管MOTOR 马达NEON 氖气灯NMOS NMOS（N沟道场效应管）NPN NPN型三极管OP AMP 集成运算放大器PHOTO NPN 光敏三极管（NPN）PLL 锁相环PUT 可编程单结晶体PORT 端口元器件英文名中文译名RELAY 继电器RES 电阻SCR 晶闸管SPEAKER 扬声器SW 开关TRANS 变压器Tranzorb 矽二极体Triac 三端双向可控硅Tube 6L6GC 电子管6L6GCTube 6SN7 电子管6SN7Tube 12AU7 电子管12AU7Tube 12AX7 电子管12AX7Tube 5879 电子管5879Tube 7199 电子管7199Tube Triode 三极真空管UJT-N N型单结晶体管UJT-P P型单结晶体管Volt Reg 电压调节器XTAL 晶振2. Miscellaneous Connectors库元件名列表元器件英文名中文译名BNC 接头COAX-F 同轴电缆COAX-M 同轴电缆CON EISAE 总线插口Connector 连接器Edge Con 印刷板连接器（类似内存的插接口）Header 插头MHDR 插头Phonejack Stereo SW 立体声耳机插座PLUG 插头PS2-6PIN PS2 接口，俗称“小口”PWR2.5 电源RCA 高频线接插器SMB 连接器Socket 插座3 Miscellaneous Devices元器件库（图片名称功能对照版）4 Miscellaneous Connectors库（图片名称功能对照版）。

protel DXP元器件库(图片名称功能对照版)

目录索引Miscellaneous Devices库元器件英文名中文译名NPN NPN型三级管PNP PNP型三级管以A开头的元器件ADC 模数转换器Antenna 天线以B开头的元器件Battery 直流电源Bell 铃,钟（喇叭）Bridge 整流桥(二极管) Buzzer 蜂鸣器以C开头的元器件Cap 电容Cap Feed 穿心电容Cap Pol 有极性电容Cap Var 可调电容Circuit Breaker 熔断丝Coax 同轴电缆以D开头的元器件D Schottky 稳压二极管D Varactor 变容二极管D Zener 稳压二极管元器件英文名中文译名Diac-NPN 双向触发二极管（NPN）Diac-PNP 双向触发二极管（PNP）Diode 晶体二极管Diode-10TQ035 肖特二极管Diode BBY31 变容真空二极管D Tunnel 1 江崎二极管DPY 数码管DPY Overflow 进位显示数码管Dpy 16-seg 16段数码管以F开头的元器件Fuse 保险丝Fuse 保险丝Fuse Thermal 温度保险丝以I开头的元器件IGBT-N 绝缘栅双极型晶体管IGBT-P 绝缘栅双极型晶体管Inductor adj 可变电感Inductor iron adj 有芯可变电感Inductor iron dot 电感Inductor iron 电感Inductor Isolated 电感Inductor 电感1以J开头的元器件元器件英文名中文译名JFET-N 场效应晶体管Jumper 跳线以L开头的元器件Lamp 照射器Lamp 照射器LED 发光二极管以M开头的元器件Mesfet 场效应晶体管Meter 测量器Mic 麦克风Mic 麦克风MOSFET-2GN 金氧半场效晶体管MOSFET-N 金氧半场效晶体管MOTOR 马达以N开头的元器件NEON 氖气灯NMOS NMOS（N沟道场效应管）NPN NPN型三极管以O开头的元器件OP AMP 集成运算放大器以P开头的元器件PHOTO NPN 光敏三极管（NPN）PLL 锁相环PUT 可编程单结晶体PORT 端口元器件英文名中文译名以R开头的元器件RELAY 继电器RES 电阻以S开头的元器件SCR 晶闸管SPEAKER 扬声器SW 开关以T开头的元器件TRANS 变压器Tranzorb 矽二极体Triac 三端双向可控硅Tube 6L6GC 电子管6L6GCTube 6SN7 电子管6SN7Tube 12AU7 电子管12AU7Tube 12AX7 电子管12AX7Tube 5879 电子管5879Tube 7199 电子管7199Tube Triode 三极真空管以U开头的元器件UJT-N N型单结晶体管UJT-P P型单结晶体管2以V开头的元器件Volt Reg 电压调节器以X开头的元器件XTAL 晶振Miscellaneous Connectors库元器件英文名中文译名以B开头的元器件BNC 接头以C开头的元器件COAX-F 同轴电缆COAX-M 同轴电缆CON EISAE 总线插口Connector 连接器以E开头的元器件Edge Con 印刷板连接器（类似内存的插接口）以H开头的元器件Header 插头以M开头的元器件MHDR 插头以P开头的元器件Phonejack Stereo SW 立体声耳机插座PLUG 插头PS2-6PIN PS2 接口，俗称“小口”PWR2.5 电源以R开头的元器件RCA 高频线接插器以S开头的元器件SMB 连接器Socket 插座3元件图元件中英文名对照功能备注NPN 三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

ProtelDXP元件库大全及封装形式说明

ProtelDXP 元件库锦集Intel Databooks.ddb Protel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入四与非门74LS122 TTL可再触发单稳态多谐振荡74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D 触发器74LS175 TTL 带公共时钟和复位四D 触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353TTL 三态输出双4选1数据选择器/复工器74LS365 TTL门使能输入三态输出六同相线驱动器74LS365 TTL门使能输入三态输出六同相线驱动器74LS366 TTL门使能输入三态输出六反相线驱动器74LS367 TTL4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL三态输出双4选1数据选择器/复工器74LS365 TTL门使能输入三态输出六同相线驱动器74LS366 TTL门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOL CD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOS CD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSC CD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TI CD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TI CD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TI CD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TICD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TICD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TICD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TI CD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TI CD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOTCD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/ST CD4094 8位移位存储总线寄存器NSC/TI/PHI CD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\\TICD40107 双2输入端与非缓冲/驱动器HAR\\TI CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动ST CD40147 10-4线编码器NSC\\MOTCD40160 可预置BCD加计数器NSC\\MOTCD40161 可预置4位二进制加计数器NSC\\MOT CD40162 BCD加法计数器NSC\\MOTCD40163 4位二进制同步计数器NSC\\MOTCD40174 六锁存D型触发器NSC\\TI\\MOTCD40175 四D型触发器NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TICD40193 可预置4位二进制加/减计数器NSC\\TI CD40194 4位并入/串入-并出/串出移位寄存NSC\\MOTCD40195 4位并入/串入-并出/串出移位寄存NSC\\MOTCD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

DXP元件库

protel常用元件原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator ) 光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。

Protel_Dxp2004_元件库

7SEGDISP.lib：七段数码管库。

74xx.Lib：通用74系列数字集成电路库。

BJT.lib：双极型三极管。

BUFFER.lib：缓冲器库。

CAMP.lib：电流放大器库。

CMOS.Lib：CMOS数字集成电路库。

COMPARATOR.lib：比较器库。

CRYSTAL.Lib：石英晶体库。

DIODE.Lib：二极管库。

IGBT.lib：绝缘栅双极性晶体管库。

JFET.Lib：结型场效应晶体管。

MATH.lib：具有各种数学功能的两端口元件库。

MESFET.Lib：砷化镓场效应晶体管库。

MISC.lib：杂元件库。

包括模数、数模和锁相等电路。

MOSFET.Lib：金属氧化物场效应管库。

OPAMP.lib：运算放大器库。

OPTO.lib：光耦器库。

包括4N25。

REGULATOR.lib：稳压电源库。

包括7805、7812、LM317和TL431。

RELAY.Lib：继电器库。

5V、12V等继电器。

SCR.Lib晶闸管库。

Simulation Symbols/Lib：基本仿真元件库。

包括电阻、电容、电感、各种电源等基本仿真器件。

SWITCH.Lib：开关元件库。

TIMER.lib：时基电路库。

包括555和556。

TRANSFORMER.Lib变压器元件库。

TRANSLINE.Lib：传输线元件库。

TRIAC.lib：双向晶闸管库。

TUBE.lib：电子管库。

UJT.lib：单结晶体管库。

PROTEL中英文對照中英文对照1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RV AR可调电阻;res1.....2.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPV AR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡AMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BA TTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库74系列）Protel Dos Schematic V oltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏部分分立元件库元件名称及中英对照Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

DXP元件库名称

DXP2004下MiscellaneousDevices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（ca p*，capacitor*）二极管系列（diode*，d*）三极管系列（np n*，pnp*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*或者NPN）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（bat tery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入 *soc 即可。

########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D 系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib 库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB 电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可protel常用元件原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic MemoryDevices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏。

DXP元件库名称要点

DXP2004下MiscellaneousDevices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（ca p*，capacitor*）二极管系列（diode*，d*）三极管系列（np n*，pnp*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*或者NPN）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（bat tery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入 *soc 即可。

########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D 系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib 库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB 电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可protel常用元件原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb PCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic MemoryDevices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏。

DXP元件名字库

DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search 栏中输入*soc 即可。
