DXP2004元件库名称

DXP2004常用库

1. Miscellaneous Devices库元件名列表元器件英文名中文译名NPN NPN型三级管PNP PNP型三级管以A开头的元器件ADC 模数转换器Antenna 天线以B开头的元器件Battery 直流电源Bell 铃,钟（喇叭）Bridge 整流桥(二极管)Buzzer 蜂鸣器以C开头的元器件Cap 电容Cap Feed 穿心电容Cap Pol 有极性电容Cap Var 可调电容Circuit Breaker 熔断丝Coax 同轴电缆以D开头的元器件D Schottky 稳压二极管D Varactor 变容二极管D Zener 稳压二极管Diac-NPN 双向触发二极管（NPN）Diac-PNP 双向触发二极管（PNP）Diode 晶体二极管Diode-10TQ035 肖特二极管Diode BBY31 变容真空二极管D Tunnel 1 江崎二极管DPY 数码管DPY Overflow 进位显示数码管Dpy 16-seg 16段数码管以F开头的元器件Fuse 保险丝Fuse 保险丝Fuse Thermal 温度保险丝以I开头的元器件IGBT-N 绝缘栅双极型晶体管IGBT-P 绝缘栅双极型晶体管Inductor adj 可变电感Inductor iron adj 有芯可变电感Inductor iron dot 电感Inductor iron 电感Inductor Isolated 电感Inductor 电感以J开头的元器件JFET-N 场效应晶体管Jumper 跳线以L开头的元器件Lamp 照射器Lamp 照射器LED 发光二极管以M开头的元器件Mesfet 场效应晶体管Meter 测量器Mic 麦克风Mic 麦克风MOSFET-2GN 金氧半场效晶体管MOSFET-N 金氧半场效晶体管MOTOR 马达以N开头的元器件NEON 氖气灯NMOS NMOS（N沟道场效应管）NPN NPN型三极管以O开头的元器件OP AMP 集成运算放大器以P开头的元器件PHOTO NPN 光敏三极管（NPN）PLL 锁相环PUT 可编程单结晶体PORT 端口元器件英文名中文译名以R开头的元器件RELAY 继电器RES 电阻以S开头的元器件SCR 晶闸管SPEAKER 扬声器SW 开关以T开头的元器件TRANS 变压器Tranzorb 矽二极体Triac 三端双向可控硅Tube 6L6GC 电子管6L6GCTube 6SN7 电子管6SN7Tube 12AU7 电子管12AU7Tube 12AX7 电子管12AX7Tube 5879 电子管5879Tube 7199 电子管7199Tube Triode 三极真空管以U开头的元器件UJT-N N型单结晶体管UJT-P P型单结晶体管以V开头的元器件Volt Reg 电压调节器以X开头的元器件XTAL 晶振2. Miscellaneous Connectors库元件名列表元器件英文名中文译名以B开头的元器件BNC 接头以C开头的元器件COAX-F 同轴电缆COAX-M 同轴电缆CON EISAE 总线插口Connector 连接器以E开头的元器件Edge Con 印刷板连接器（类似内存的插接口）以H开头的元器件Header 插头以M开头的元器件MHDR 插头以P开头的元器件Phonejack Stereo SW 立体声耳机插座PLUG 插头PS2-6PIN PS2 接口，俗称“小口”PWR2.5 电源以R开头的元器件RCA 高频线接插器以S开头的元器件SMB 连接器Socket 插座3 Miscellaneous Devices元器件库（图片名称功能对照版）4 Miscellaneous Connectors库（图片名称功能对照版）。

DXP2004常用库

1. Miscellaneous Devices库元件名列表元器件英文名中文译名NPN NPN型三级管PNP PNP型三级管以A开头的元器件ADC 模数转换器Antenna 天线Battery 直流电源Bell 铃,钟（喇叭）Bridge 整流桥(二极管)Buzzer 蜂鸣器以C开头的元器件Cap 电容Cap Feed 穿心电容Cap Pol 有极性电容Cap Var 可调电容Circuit Breaker 熔断丝Coax 同轴电缆以D开头的元器件D Schottky 稳压二极管D Varactor 变容二极管D Zener 稳压二极管Diac-NPN 双向触发二极管（NPN）Diac-PNP 双向触发二极管（PNP）Diode 晶体二极管Diode-10TQ035 肖特二极管Diode BBY31 变容真空二极管D Tunnel 1 江崎二极管DPY 数码管DPY Overflow 进位显示数码管Dpy 16-seg 16段数码管以F开头的元器件Fuse 保险丝Fuse 保险丝Fuse Thermal 温度保险丝以I开头的元器件IGBT-N 绝缘栅双极型晶体管IGBT-P 绝缘栅双极型晶体管Inductor adj 可变电感Inductor iron adj 有芯可变电感Inductor iron dot 电感Inductor iron 电感Inductor Isolated 电感Inductor 电感以J开头的元器件JFET-N 场效应晶体管Jumper 跳线以L开头的元器件Lamp 照射器Lamp 照射器LED 发光二极管以M开头的元器件Mesfet 场效应晶体管Meter 测量器Mic 麦克风Mic 麦克风MOSFET-2GN 金氧半场效晶体管MOSFET-N 金氧半场效晶体管MOTOR 马达以N开头的元器件NEON 氖气灯NMOS NMOS（N沟道场效应管）NPN NPN型三极管以O开头的元器件OP AMP 集成运算放大器以P开头的元器件PHOTO NPN 光敏三极管（NPN）PLL 锁相环PUT 可编程单结晶体PORT 端口元器件英文名中文译名以R开头的元器件RELAY 继电器RES 电阻以S开头的元器件SCR 晶闸管SPEAKER 扬声器SW 开关以T开头的元器件TRANS 变压器Tranzorb 矽二极体Triac 三端双向可控硅Tube 6L6GC 电子管6L6GCTube 6SN7 电子管6SN7Tube 12AU7 电子管12AU7Tube 12AX7 电子管12AX7Tube 5879 电子管5879Tube 7199 电子管7199Tube Triode 三极真空管以U开头的元器件UJT-N N型单结晶体管UJT-P P型单结晶体管以V开头的元器件Volt Reg 电压调节器以X开头的元器件XTAL 晶振2. Miscellaneous Connectors库元件名列表元器件英文名中文译名以B开头的元器件BNC 接头以C开头的元器件COAX-F 同轴电缆COAX-M 同轴电缆CON EISAE 总线插口Connector 连接器以E开头的元器件Edge Con 印刷板连接器（类似内存的插接口）以H开头的元器件Header 插头以M开头的元器件MHDR 插头以P开头的元器件Phonejack Stereo SW 立体声耳机插座PLUG 插头PS2-6PIN PS2 接口，俗称“小口”PWR2.5 电源以R开头的元器件RCA 高频线接插器以S开头的元器件SMB 连接器Socket 插座3 Miscellaneous Devices元器件库（图片名称功能对照版）4 Miscellaneous Connectors库（图片名称功能对照版）。

DXP2004软件应用及元件库说明

Fairchild SemiconductorFSC Discrete BJT.IntLib 三极管FSC Discrete Diode.IntLib 二极管FSC Discrete Rectifier.IntLib IN系列二极管FSC Logic Flip-Flop.IntLib 40系列FSC Logic Latch.IntLib 74LS系列C-MAC MicroTechnologyC-MAC MicroTechnology 晶振Dallas SemiconductorDallasMicrocontroller 8-Bit.IntLib 存储器International RectifierIR DiscreteSCR.IntLib 可控硅IR DiscreteDiode.IntLib 二极管KEMET ElectronicsKEMET. Chip. Capacitor..IntLib 粘贴式电容MotorolaMotorola Discrete BJT.IntLib 三极管Motorola.Discrete.Diode.IntLib 1N系列稳压管Motorola Discrete JFET.IntLib 场效应管MotorolaMotorola.Discrete.MOSFET.IntLib MOS管Motorola Discrete SCR.IntLib 可控硅Motorola Discrete TRIAC.IntLib 双向可控硅Motorola.PowerManagementVoltage 电源LM系列National SemiconductorNSC Audio Power Amplifier.IntLib LM38、48系列NSC Analog TimerCircuit.IntLib LM555NSC Analog TimerCircuit.IntLib 三极管NSC DiscreteDiode.IntLib IN系列二极管NSC DiscreteDiode.IntLib IN系列稳压管NSC LogicCounter.IntLib CD 40系列NSC LogicCounter.IntLib74系列NSCPowerMgtVoltageRegulator.IntLib 电源块子78系列ON SemiconductorON Semi LogicCounter.IntLib 74系列ON Semi LogicCounter.IntLib 晶振SimulationSimulationSources.IntLib 信号源Simulation Voltage Source.INTLIB 信号源ST MicroelectronicsST Analog Timer Circuit.IntLib LM555ST DiscreteBJT.IntLib 2N系列三极管ST Operational Amplifier.IntLib TL084系列ST LogicCounter.IntLib 40、74系列ST LogicFlip-Flop.IntLib 74系列4017ST LogicSwitch.IntLib 4 066系列ST LogicLatch.IntLib74系列ST LogicRegister.IntLib 40系列ST Logic Special Function.IntLib 40系列STPowerMgt Voltage Reference.IntLib TL、LM38系列STPower Mgt Voltage Regulator.IntLib 电源块子78、LM317系列Teccor ElectronicsTeccor Discrete TRIAC.IntLib 双向可控硅Teccor DiscreteSCR.IntLib 可控硅Texas InstrumentsTI Analog TimerCircuit.IntLib 555系列TI Converter Digital to Analog.IntLib D/A转换器TI Converter Analog to Digital.IntLib A/D转换器TI Logic DecoderDemux.IntLib SN74LS138TI LogicFlip-Flop.IntLib 逻辑电路74系列TI Logic Gate1.IntLib 逻辑电路74系列TI Logic Gate2.IntLib 逻辑电路74系列TI Operational Amplifier.IntLib TL系列功放块PROTEL DXP2004 DRC 规则中英文对照2008-11-05 10:53在PROTEL DXP2004中的DRC规则检查项目,对于一些英文水平较薄弱的朋友是一个大难题,特和同事对其进行整理一下,英文水平有限,仅供参考:PROTEL DXP2004 DRC 规则英文对照一、Error Reporting 错误报告A：Violations Associated with Buses 有关总线电气错误的各类型（共12项）1.bus indices out of range 总线分支索引超出范围2.Bus range syntax errors 总线范围的语法错误3.Illegal bus range values 非法的总线范围值4.Illegal bus definitions 定义的总线非法5.Mismatched bus label ordering 总线分支网络标号错误排序6.Mismatched bus/wire object on wire/bus 总线/导线错误的连接导线/总线7.Mismatched bus widths 总线宽度错误8.Mismatched bus section index ordering 总线范围值表达错误9.Mismatched electrical types on bus 总线上错误的电气类型10.Mismatched generics on bus (first index) 总线范围值的首位错误11.Mismatched generics on bus (second index) 总线范围值末位错误12.Mixed generics and numeric bus labeling 总线命名规则错误13.14.B：Violations Associated Components 有关元件符号电气错误（共20项）ponent Implementations with duplicate pins usage 元件管脚在原理图中重复被使用ponent Implementations with invalid pin mappings 元件管脚在应用中和PCB封装中的焊盘不符ponent Implementations with missing pins in sequence 元件管脚的序号出现序号丢失ponent contaning duplicate sub-parts 元件中出现了重复的子部分ponent with duplicate Implementations 元件被重复使用ponent with duplicate pins 元件中有重复的管脚21.Duplicate component models 一个元件被定义多种重复模型22.Duplicate part designators 元件中出现标示号重复的部分23.Errors in component model parameters 元件模型中出现错误的的参数24.Extra pin found in component display mode 多余的管脚在元件上显示25.Mismatched hidden pin component 元件隐藏管脚的连接不匹配26.Mismatched pin visibility 管脚的可视性不匹配27.Missing component model parameters 元件模型参数丢失28.Missing component models 元件模型丢失29.Missing component models in model files 元件模型不能在模型文件中找到30.Missing pin found in component display mode 不见的管脚在元件上显示31.Models found in different model locations 元件模型在未知的路径中找到32.Sheet symbol with duplicate entries 方框电路图中出现重复的端口33.Un-designated parts requiring annotation 未标记的部分需要自动标号34.Unused sub-part in component 元件中某个部分未使用C：violations associated with document 相关的文档电气错误（共10项）1.conflicting constraints 约束不一致的2.duplicate sheet symbol name 层次原理图中使用了重复的方框电路图3.duplicate sheet numbers 重复的原理图图纸序号4.missing child sheet for sheet symbol 方框图没有对应的子电路图5.missing configuration target 缺少配置对象6.missing sub-project sheet for component 元件丢失子项目7.multiple configuration targets 无效的配置对象8.multiple top-level document 无效的顶层文件9.port not linked to parent sheet symbol 子原理图中的端口没有对应到总原理图上的端口10.sheet enter not linked to child sheet 方框电路图上的端口在对应子原理图中没有对应端口D：violations associated with nets 有关网络电气错误（共19项）1.adding hidden net to sheet 原理图中出现隐藏网络2.adding items from hidden net to net 在隐藏网络中添加对象到已有网络中3.auto-assigned ports to device pins 自动分配端口到设备引脚4.duplicate nets 原理图中出现重名的网络5.floating net labels 原理图中有悬空的网络标签6.global power-objects scope changes 全局的电源符号错误 parameters with no name 网络属性中缺少名称 parameters with no value 网络属性中缺少赋值s containing floating input pins 网络包括悬空的输入引脚s with multiple names 同一个网络被附加多个网络名s with no driving source 网络中没有驱动s with only one pin 网络只连接一个引脚s with possible connection problems 网络可能有连接上的错误14.signals with multiple drivers 重复的驱动信号15.sheets containing duplicate ports 原理图中包含重复的端口16.signals with load 信号无负载17.signals with drivers 信号无驱动18.unconnected objects in net 网络中的元件出现未连接对象19.unconnected wires 原理图中有没连接的导线E：Violations associated with others有关原理图的各种类型的错误(3项)1.No Error 无错误2.Object not completely within sheet boundaries 原理图中的对象超出了图纸边框3.Off-grid object原理图中的对象不在格点位置F：Violations associated with parameters 有关参数错误的各种类型1.same parameter containing different types 相同的参数出现在不同的模型中2.same parameter containing different values 相同的参数出现了不同的取值二、Comparator 规则比较A：Differences associated with components 原理图和PCB上有关的不同(共16项)1.Changed channel class name 通道类名称变化2.Changed component class name 元件类名称变化3.Changed net class name 网络类名称变化4.Changed room definitions 区域定义的变化5.Changed Rule 设计规则的变化6.Channel classes with extra members 通道类出现了多余的成员ponent classes with extra members 元件类出现了多余的成员8.Difference component 元件出现不同的描述9.Different designators 元件标示的改变10.Different library references 出现不同的元件参考库11.Different types 出现不同的标准12.Different footprints 元件封装的改变13.Extra channel classes 多余的通道类14.Extra component classes 多余的元件类15.Extra component 多余的元件16.Extra room definitions 多余的区域定义B：Differences associated with nets 原理图和PCB上有关网络不同（共6项）1.Changed net name 网络名称出现改变2.Extra net classes 出现多余的网络类3.Extra nets 出现多余的网络4.Extra pins in nets 网络中出现多余的管脚5.Extra rules 网络中出现多余的设计规则 class with Extra members 网络中出现多余的成员C：Differences associated with parameters 原理图和PCB上有关的参数不同（共3项）1.Changed parameter types 改变参数类型2.Changed parameter value 改变参数的取值3.Object with extra parameter 对象出现多余的参数【Violations Associated with Buses】栏——总线电气错误类型（1）【Bus indices out of range】：总线分支索引超出范围。

protel dxp 2004 元件库中的常用元件

protel dxp 2004 元件库中的常用元件2008年02月17日星期日 10:19初学protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。

这里我收集了DXP2004常用元件库下常见的元件。

使用时，只需在libary中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。

通过添加通配符*，可以扩大选择范围。

下面这些库元件都是DXP 2004自带的不用下载。

########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search 栏中输入 *soc 即可。

########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.。

protel dxp 2004 元件库中的常用元件所在位置

运算放大器系列（op*）
继电器（relay*）
8位数码显示管（dpy*）
电桥（bri*bridge）
光电耦合器( opto* ，optoisolator )
光电二极管、三极管（photo*）
模数转换、数模转换器（adc-8，dac-8）
晶振（xtal）
电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）
Inductors 变压器
Laplace Primitives 拉普拉斯变换
Memory Ics
Microprocessor Ics
Miscellaneous 各种器件 AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；
2等等,千变万化.
还有一个就是电阻,在DEVICE还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决
定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话
来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印
刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样
的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为R
B.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.
贴片电阻
0603表示的是封装尺寸与具体阻值没有关系
但封装尺寸与功率有关通常来说
0201 1/20W

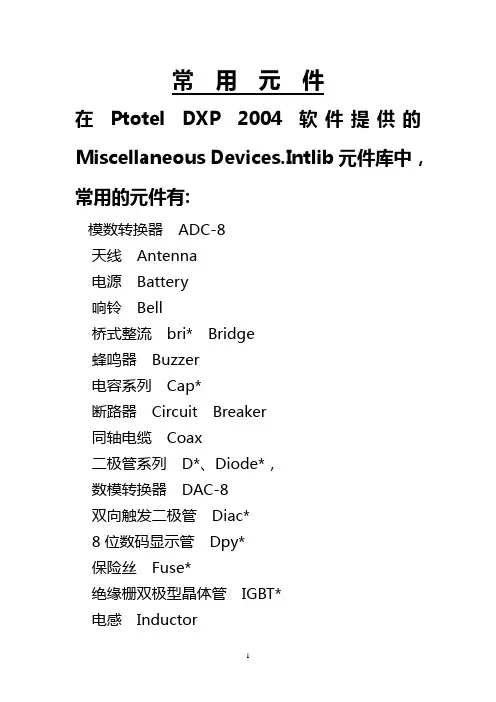

Protel DXP 2004 常用元件库常用元件1111

常用元件在Ptotel DXP 2004软件提供的Miscellaneous Devices.Intlib元件库中，常用的元件有:模数转换器 ADC-8天线 Antenna电源 Battery响铃 Bell桥式整流 bri* Bridge蜂鸣器 Buzzer电容系列 Cap*断路器 Circuit Breaker同轴电缆 Coax二极管系列 D*、Diode*，数模转换器 DAC-8双向触发二极管 Diac*8位数码显示管 Dpy*保险丝 Fuse*绝缘栅双极型晶体管 IGBT*电感 Inductor场效应管系列 JFET*、 MESFET*、MOSFET* 、MOS*跳线 Jumper*灯泡 Lamp霓虹灯 Lamp Neon发光二极管 LED*仪表 Meter麦克风 Mic*电动机 Motor*氖灯 Neon三极管系列 NPN*、PNP*NPN型三极管2N3904；PNP型三极管 2N3906 运算放大器 Op Amp光电耦合器 Opto*、Optoisolator*光电二极管、三极管 Photo*锁相环 PLL继电器 Relay*电阻系列 Res*电位器 Rpot*排阻 Res Pack*微调电阻 Res Adi*可控硅 SCR PUT喇叭 Speaker开关系列 SW*变压器系列 Trans*双向可控硅 Triac电子管 Tube*单结晶体管 UJT*电压调整 Volt Reg晶振 XTAL在Protel DXP 2004软件提供的Miscellaneous Connectors.Intlib 元件库中，常用的元件有：同轴电缆接口 BNC、SM同轴电缆 COAX*插头 CON*、Connector*接口 Header*、MHDR*耳机插孔 Phonejack*插头 Plug*、PS2-6PIN电源插座 PWR2.5AV接口 RCA插座 Socket。

(整理)常见元件库dxp2004

protel dxp 2004 元件库中的常用元件DXP2004下Miscellaneous Devices.Intlib元件库中常用元件：电阻：res* 排阻：res pack* 【注：其他电阻同样以res开头】电位器：rpot电感：inductor*电容：cap*二极管系列：diode* 【注：二极管的参数已经涵盖了其型号，如diode IN4002】三极管系列：npn*、pnp*、mosfet*、mesfet*、jfet*、igbt*运算放大器系列：op*继电器：relay*8位数码显示管:dpy*电桥：bridge*光电耦合器：optoisolator*光电二极管、三极管：photo*模数转换、数模转换器：adc-8、dac-8晶振：xtal电源：battery喇叭：speaker麦克风：mic*小灯泡：lamp*响铃：bell天线：antenna保险丝：fuse*开关系列：sw*跳线：jumper*变压器系列：trans*真空管：tube*可控硅：Scr*氖气管：neon蜂鸣器：buzzer同轴接口：coaxDXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：con*、connector*、header*、MHDR*【注：同样的管脚数，header*封装小于MHDR*】DXP2004下TI analog timer circit.Intlib元件库中常用元件有：NE555P定时器protel dxp 2004 元件库中的常用元件封装电阻封装axial-*（0.3-1.0）无极性电容封装rad-*（0.1-0.4）电解电容封装rb.2/.4到rb.5/1.0(.1/.2-.5/.10)【注：一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6】二极管封装：diode* (0.4-0.7)发光二极管:rb*三极管封装：to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林电源模块78、79系列封装：to-126h、to-126v整流桥封装：d-44、d-37、d-46单排多针插座：con、sip双列直插元件：dip*晶振： xtal1电位器封装：vr-*（1-5）关于贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5Protel DXP元件库分类中英文对照Fairchild Semiconductor（仙童半导体）FSC Discrete BJT.IntLib 三极管FSC Discrete Diode.IntLib 二极管FSC Discrete Rectifier.IntLib IN系列二极管？？FSC Logic Flip-Flop.IntLib 40系列FSC Logic Latch.IntLib 74LS系列C-MAC MicroTechnology（Rakon公司【专业生产晶振】）C-MAC MicroTechnology 晶振Dallas SemiconductorDallasMicrocontroller 8-Bit.IntLib 存储器International RectifierIR DiscreteSCR.IntLib 可控硅IR DiscreteDiode.IntLib 二极管KEMET ElectronicsKEMET. Chip. Capacitor..IntLib 粘贴式电容MotorolaMotorola Discrete BJT.IntLib 三极管Motorola.Discrete.Diode.IntLib 1N系列稳压管Motorola Discrete JFET.IntLib 场效应管MotorolaMotorola.Discrete.MOSFET.IntLib MOS管Motorola Discrete SCR.IntLib 可控硅Motorola Discrete TRIAC.IntLib 双向可控硅Motorola.PowerManagementVoltage 电源LM系列National SemiconductorNSC Audio Power Amplifier.IntLib LM38、48系列NSC Analog TimerCircuit.IntLib LM555NSC Analog TimerCircuit.IntLib 三极管NSC DiscreteDiode.IntLib IN系列二极管NSC DiscreteDiode.IntLib IN系列稳压管NSC LogicCounter.IntLib CD 40系列NSC LogicCounter.IntLib74系列NSCPowerMgtVoltageRegulator.IntLib 电源块子78系列ON SemiconductorON Semi LogicCounter.IntLib 74系列ON Semi LogicCounter.IntLib 晶振SimulationSimulationSources.IntLib 信号源Simulation Voltage Source.INTLIB 信号源ST MicroelectronicsST Analog Timer Circuit.IntLib LM555ST DiscreteBJT.IntLib 2N系列三极管ST Operational Amplifier.IntLib TL084系列ST LogicCounter.IntLib 40、74系列ST LogicFlip-Flop.IntLib 74系列4017ST LogicSwitch.IntLib 4 066系列ST LogicLatch.IntLib74系列ST LogicRegister.IntLib 40系列ST Logic Special Function.IntLib 40系列STPowerMgt Voltage Reference.IntLib TL、LM38系列STPower Mgt Voltage Regulator.IntLib 电源块子78、LM317系列Teccor ElectronicsTeccor Discrete TRIAC.IntLib 双向可控硅Teccor DiscreteSCR.IntLib 可控硅Texas InstrumentsTI Analog TimerCircuit.IntLib 555系列TI Converter Digital to Analog.IntLib D/A转换器TI Converter Analog to Digital.IntLib A/D转换器TI Logic DecoderDemux.IntLib SN74LS138TI LogicFlip-Flop.IntLib 逻辑电路74系列TI Logic Gate1.IntLib 逻辑电路74系列TI Logic Gate2.IntLib 逻辑电路74系列TI Operational Amplifier.IntLib TL系列功放块。

ProtelDXP2004分立元件库元件名称中英对照表

Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列 DAC系列 HD系列 MC系列 Protel Dos Schematic Comparator.Lib（比较放大器元件库）
Protel Dos Shcematic Intel.Lib（INTEL公司生产的 80系列CPU集成块元件库） Protel Dos Schematic Linear.lib（线性元件库）例555
AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容
CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆
RESPACK ? 电阻 SCR 晶闸管 PLUG ? 插头 PLUG AC FEMALE 三相交流插头 SOCKET ? 插座
SOURCE CURRENT 电流源 SOURCE VOLTAGE 电压源 SPEAKER 扬声器 SW ? 开关 SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关 SW-PB 按钮 THERMISTOR 电热调节器 TRANS1 变压器 TRANS2 可调变压器
CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管 DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容

DXP2004中常用元器件名称及封装库

常用元件及封装DXP2004下Miscellaneous Devices（不同种类的元件）.Intlib元件库中常用元件有：常用的有：电阻系列（res*）在元件库中输入res，然后点击查找，你就会看到该元件，，双击便可以使用他排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*（半导体场效晶体管），MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。

########### DXP2004下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5元件封装除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO- 5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:Client98PCB98libraryadvpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B 之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB 电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。
