(整理)Protel99SE绘制PCB过程详解.

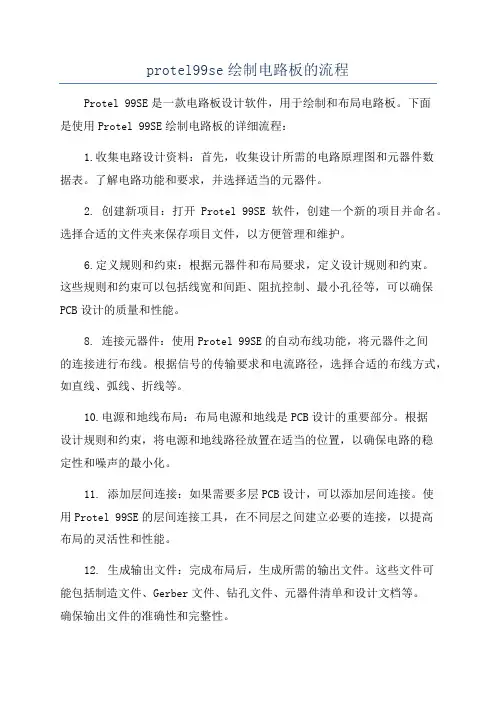

protel99se绘制电路板的流程
protel99se绘制电路板的流程Protel 99SE是一款电路板设计软件，用于绘制和布局电路板。
下面是使用Protel 99SE绘制电路板的详细流程：1.收集电路设计资料：首先，收集设计所需的电路原理图和元器件数据表。
了解电路功能和要求，并选择适当的元器件。
2. 创建新项目：打开Protel 99SE软件，创建一个新的项目并命名。
选择合适的文件夹来保存项目文件，以方便管理和维护。
6.定义规则和约束：根据元器件和布局要求，定义设计规则和约束。
这些规则和约束可以包括线宽和间距、阻抗控制、最小孔径等，可以确保PCB设计的质量和性能。
8. 连接元器件：使用Protel 99SE的自动布线功能，将元器件之间的连接进行布线。
根据信号的传输要求和电流路径，选择合适的布线方式，如直线、弧线、折线等。
10.电源和地线布局：布局电源和地线是PCB设计的重要部分。
根据设计规则和约束，将电源和地线路径放置在适当的位置，以确保电路的稳定性和噪声的最小化。
11. 添加层间连接：如果需要多层PCB设计，可以添加层间连接。
使用Protel 99SE的层间连接工具，在不同层之间建立必要的连接，以提高布局的灵活性和性能。
12. 生成输出文件：完成布局后，生成所需的输出文件。
这些文件可能包括制造文件、Gerber文件、钻孔文件、元器件清单和设计文档等。
确保输出文件的准确性和完整性。
13. 设计验证和修订：设计验证是确保PCB设计符合要求的重要步骤。
使用Protel 99SE的验证工具，检查设计规则、连通性和信号完整性等。
根据验证结果，进行必要的修订。
14.提交制造：最后，将修订后的PCB文件提交给制造商进行生产。
确保提交的文件与制造商的要求相符，并提供所需的技术支持和沟通。
以上是使用Protel 99SE绘制电路板的一般流程。
具体的步骤和方法可能因个人的设计要求和经验而有所不同，但这个流程提供了一个基本的指导。

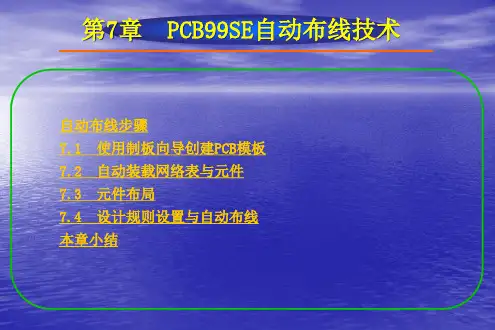

Protel99SE印制电路板设计教程第7章PCB99SE自动布线技术课件
7.3.2 元件自动布局
进行自动布局前，必须在Keep out Layer上先规划电路板 的电气边界，然后载入网络表文件，否则屏幕会提示错误信息。
执行Tools→Auto Placement→Auto Placer，屏幕弹出自 动布局对话框，如图7-20所示，有Cluster Placer组布局方式、 Statistical Placer统计布局方式和Quick Component Placer 快速布局三种选择。
第7章 PCB99SE自动布线技术
自动布线步骤 7.1 使用制板向导创建PCB模板 7.2 自动装载网络表与元件 7.3 元件布局 7.4 设计规则设置与自动布线 本章小结
自动布线步骤
PCB自动布线就是通过计算机自动将原理图中元件间的逻辑连 接转换为PCB铜箔连接，PCB的自动化设计实际上是一种半自动 化的设计过程，还需要人工的干预才能设计出合格的PCB。
此后在生成网络表时，选择Protel2格式，系统自动将上述的 布线信息添加到网络表中。
3.Protel2格式网络表
Protel2格式网络表文件是标准Protel网络表的扩展，添加 一些附加信息，由元件描述、网络描述和布线描述3部分组成。
7.2.2 通过网络表装载元件封装
规划PCB后，执行Design→Load Nets载入网络表，屏幕弹出 一个对话框，单击Browse按钮选择网络表文件（*），载入网络表 ，单击Execute按钮，将网络表文件中的元件调到当前印制板中， 如图7-17所示。
返回
7.3 元件布局
7.3.1 元件布局前的处理
1.元件布局栅格设置 执行Design→Options，在弹出的对话框中选择Options选项 卡，设置捕获栅格和元件栅格X、Y方向的间距大小。
Protel99SE高级教程电路图绘制PCB绘制高级设
2130011 0010 1010 1101 0001 0100 10111第2章电路原理图设计基础2.1.1电路原理图的设计步骤 2.1.1 印刷电路板设计的一般步骤 2.1.2 2.1.2 电路原理图设计的一般步骤2.2 图纸设置2.2.1 Document Options对话框2.2.22.2.2 图纸的大小与形状 2.2.3 图纸的网格2.2.42.2.4 图纸颜色 2.2.52.2.5 图纸边框 2.2.6 图纸标题栏2.3 光标设置32第2章电路原理图设计基础30011 0010 1010 1101 0001 0100 10113第2章电路原理图设计基础2.1.1电路原理图的设计步骤2.1.1 印刷电路板设计的一般步骤电路原理图设计（Sch ）：利用Protel Protel 99 SE99 SE的原理图设计系统，绘制完整的、正确的电路原理图。
产生网络表：根据电路原理图产生元件连接关系的文本文件。
印刷电路板设计（PCB ）：2134第2章电路原理图设计基础2.1.2 电路原理图设计的一般步骤2130011 0010 1010 1101 0001 0100 10115第2章电路原理图设计基础2.2 图纸设置2.2.1 Document Options对话框图纸设置主要是在Document Options对话框中进行。
欲打开Document Options 对话框，首先要新建或打开一个原理图文件。
第一种方法（新建原理图文件）：①在视图窗口打开Documents 文件夹。
②在窗口的空白处单击鼠标右键，在快捷菜单中选择New 。
图 2.2 新建文件的步骤2130011 0010 1010 1101 0001 0100 10116第2章电路原理图设计基础③系统弹出New Document对话框，在对话框中选择 Schematic DocumentSchematic Document图标，而后单击Ok 按钮。
protel99使用流程制作一张PCB
最近闲来无事！又重新温习了Protel99se，画了第一张原理图和PCB！我相信很多初学者都和我有同样的困惑--怎么样的流程才是最好！不用着急，跟着我慢慢学，我会讲的很详细！第一步.新建一张原理图（跑马灯）首先我们要添加两个常用元器件库1.Miscellaneous devices.lib2.NSC Databooks.lib添加好后然后进行绘图，可能一开始你不知道具体的元器件在哪里，没事，我们现有查找功能。
点击FindDM74LS133 DM74LS14 DM74LS374 RES1 LED添加后上述元器件后，在添加端口和排针（16PIN）。
注意选取DM74LS14 元器件标号是一样，只是端口要注意点依次放置5个然后排列好元器件，后进行联线！（初学者尽量不要用总线）提示，每次元器件要加载元器件封装！对于元器件封装以上元器件都很简单的！DIP-20 DIP-14 AXIAL0.3 LED联线好的如图所示：第二步：进行原理图检测对原理图进行检测是必须的，因为我们可能联线或者布局中会出现错误选择Tool---ERC, 如果出现这样的提示说明你原理的联线没问题，否则你就要返回去进行修改！第三步：原理图和PCB的连接桥梁（网络表）如果要在PCB里要得到相应的元器件，就要参照一张表格，这表格就是网络表！Design---create Nelist出现{}里有三行！不然还是不行！第四步：NEW file--PCB Document!这里我们要加载封装库，因为我们在原理图里的元器件中添加的封装库，PCB 里添加元器件就是根据封装库来对应的！第五步：进行加载元器件现在keepoutlayer层画出PCB的边框！然后加载元器件，可能你加载元器件时会出现错误：1.原理图中未定义元件的封装形式错误提示:Footprint not found in Library（封装未发现）;Component not found（没有元件发现）。
Protel99SE原理图与PCB设计第2章课件
2．使用菜单放大与缩小图样显示
2.3 设置图纸
进行原理图设计时，首先我们需要选择合适大小的图纸， 然后将元件放置在图纸范围内，并进行原理图的电气连 接。
1．选择标准图纸
2.3.1 图纸大小设置
2．自定义图纸
2.3.2 图纸方向
1．设置图纸方向
2．设置图纸标题栏
图纸设置是纵向还是横向，以及边框 的颜色的设置等，可使用菜单命令 Design/Options来实现。 Schematic允许电路图图纸在显示及打 印时选择为横向（Landscape）或纵向 （Portrait）格式。具体设置可在 Options操作框中的Orientation（方位） 下拉列表框中选取。通常情况下，在 绘制及显示时设为横向，在打印时设 为纵向打印。
2.1 电路原理图的设计步骤
第1章主要讲述了Protel 99 SE的文件操作以及主要特点， 以及相关的基础知识。本章正式进入电路设计系统的讲 解。电路设计的第一步是进行原理图设计，所以本章先 讲述Protel 99 SE原理图设计基础知识。
2.1.1 电路板设计的一般步骤
1．电路原理图的设计 2．生成网络表 3．印制电路板的设计 4．生成印制电路板报表
2.5.3 设置光标
光标是指在画图、放置元器件和连接线路时的光标形状。设定光标可以选 择执行菜单Tools/ Preferences命令。 系统提供了Large Cursor 90、Small Cursor 90和Small Cursor 45三种光标类型， 如图2-15所示。
（a）大光标
（b）小光标
在设计原理图时，图纸上的网格为放置元器件、连接线 路等设计工作带来了极大的方便。在进行图纸的显示操 作时，可以设置网格的种类以及是否显示网格，也可以 对光标的形状进行设置。
Protel99SE绘制PCB过程详解
Prｏtｅl99SE绘制PCB过程详解前提条件：原理图绘制完毕、元件编号、电路规则检查、创建网络表结束绘制好得原理图如下图:１.新建ＰCB文件：点左侧管理器标签Exｐlｏｒｅr，双击文件夹Ｄoｃuments弹出界面如下图：点菜单File文件—New…新建文件弹出对话框如下图：选中如箭头所示，选中第3个图标ＰCB Decumｅnt，点OK，输入新建得PＣＢ文件名—＊、pcb，此处因为只有一个PCB文件，所以选择默认即可。
2、双击刚刚建立得PＣB1、ＰCＢ文件,此时工作区内没有任何操作，所以就是空得单击左下角得ＫeepＯutLayer,然后选择Plａｃe中得Linｅ，根据要求绘制工作框,此处绘制先10０mｍX1００mm正方形，后面可以根据布局后得电路要求修改.3、为元器件添加封装时，可去PCＢ文件得封装库中选择合适得封装，记住名称然后去原理图问价中选择相应得器件，添加，下图一原理图中J4为例，J4为一个两针得排针，故选择SＩＰ2封装最为合适.返回到原理图，双击J４，在起设置窗口得Ｆｏｏｔprｉnt中输入SＩP2,点击ＯK即可完成J４得封装添加。
其余器件以相同方式添加封装。
4、添加完器件封装后,需要生成网络表:单击菜单—Desiｇn—Crｅaｔe Nｅtliｓt弹出如下对话框，直接点击OK生成如下网络表,检查此表，就是否所有器件都有封装，就是否所有器件都在这个表格中,如果有确实，重复第3步。
5、检查错误。
单击菜单栏得Tool-EＲＣ…然后在弹出来得对话框中直接点击OK弹出如下图得检查报告界面,此处为空白，说明没有错误；若有错误，按照错误源进行查找并改正，然后重新差错，知道没有错误为止。
6、将器件导入ＰCB文件。
单击菜单—Desigｎ—ＵｐdateＰCB…弹出如下图对话框，直接点击Executｅ由于软件问题,个别情况下会弹出如下对话框,不用担心，直接点击Ｙes即可此时点击ＰCB、PCＢ文件，进入PCB文件,呈现如下图情况，所有器件都在之前画好得方框右侧,而且所有器件都呈现绿色，器件呈现绿色就是不对得,说明有错误存在.此处得解决办法就是，单击方框中写有Shｅet1得绿色斜线框，使用Dｅｌｅte键，将其删除,即可使器件恢复正常颜色。
Protel99SE中文教程第四章绘制原理图
图4.40 放置元件
4.3.3 调整布局
（1）完成元件移动操作。 （2）完成元件旋转操作。 （3）完成元件翻转操作。
提示：元件符号沿绘图页面的横轴（X） 轴或纵轴（Y）轴方向作水平和垂直翻转， 也称为镜像翻转。在翻转过程中，只是元件 符号发生方向变化，各项标注的方向不发生 变化。元件的旋转也是如此。
在绘制过程中还要进行许多编辑操作，即包括通 常的移动、复制、粘贴等编辑，也包括各类元器件的 属性编辑，必要时，还要进行自定义元件的操作，此 外，系统设置、页面设置、模板设置等软件应用的专 业知识对绘原理图也起着重要的作用。
图4.1 设计原理图的常规流程图
创建项目文件和原理图文件 设置图纸参数 调入元件库 放置各类元器件 进行布局和布线
4.3.1 准备工作
在D盘上新建一个Temp文件夹用于存放新 建的原理图文件。
进入Protel DXP的集成设计环境，由于是 绘制已有的电路图而不做任何其它后续工作， 可以不建立项目文件直接建立自由原理图文件， 执行菜单命令File | New | Schematic，建立自由 原理图文件。在原理图文件中对页面参数进行 必要的设置，填写图纸设计有关信息。
文件保存和打印输出
4.1.2 常规设计步骤
启动Protel DXP，新建设计项目是设计图 纸的第一步操作，当然并不是一定要建立项目 文件后才可以建立原理图文件，即使没有项目 文件，也可以利用原理图编辑器建立一个自由 的原理图文件（Free Schematic Sheets），保存 后它不属于任何项目。这种功能，在只想画出 一张原理图而不做任何其他后续工作时，显得 比较方便。以后如果需要时，仍然可以把这个 原理图文件添加到其它项目文件中去。
Protel99SE绘制PCB过程详解
Protel99SE绘制PCB过程详解前提条件：原理图绘制完毕、元件编号、电路规则检查、创建网络表结束绘制好的原理图如下图：1．新建PCB文件：点左侧管理器标签Explorer，双击文件夹Documents弹出界面如下图：点菜单File文件—New…新建文件弹出对话框如下图：选中如箭头所示，选中第3个图标 PCB Decument，点OK，输入新建的PCB文件名—*.pcb，此处因为只有一个PCB文件，所以选择默认即可。
2.双击刚刚建立的PCB1.PCB文件，此时工作区内没有任何操作，所以是空的单击左下角的KeepOutLayer，然后选择Place中的Line，根据要求绘制工作框，此处绘制先100mmX100mm正方形，后面可以根据布局后的电路要求修改。
3.为元器件添加封装时,可去PCB文件的封装库中选择合适的封装，记住名称然后去原理图问价中选择相应的器件，添加，下图一原理图中J4为例，J4为一个两针的排针，故选择SIP2封装最为合适。
返回到原理图，双击J4，在起设置窗口的Footprint中输入SIP2，点击OK 即可完成J4的封装添加。
其余器件以相同方式添加封装。
4.添加完器件封装后，需要生成网络表：单击菜单—Design—Create Netlist弹出如下对话框，直接点击OK生成如下网络表，检查此表，是否所有器件都有封装，是否所有器件都在这个表格中，如果有确实，重复第3步。
5.检查错误。
单击菜单栏的Tool-ERC…然后在弹出来的对话框中直接点击OK弹出如下图的检查报告界面，此处为空白，说明没有错误；若有错误，按照错误源进行查找并改正，然后重新差错，知道没有错误为止。
6、将器件导入PCB文件。
单击菜单—Design—Update PCB…弹出如下图对话框，直接点击Execute由于软件问题，个别情况下会弹出如下对话框，不用担心，直接点击Yes即可此时点击PCB.PCB文件，进入PCB文件，呈现如下图情况，所有器件都在之前画好的方框右侧，而且所有器件都呈现绿色，器件呈现绿色是不对的，说明有错误存在。
利用Protel99SE设计PCB基础教程
连线
表示电子元器件之间的电气连接 关系。
电源和接地符号
表示电路的电源和接地连接点。
注释和说明
对电路或元器件的功能、参数等 进行说明。
元器件库及使用方法
Protel99SE自带元器件库
01
包含大量常用电子元器件，可通过库管理器进行浏览和调用。
自定义元器件库
02
用户可根据需要创建自定义元器件库，方便管理和调用。
利用Protel99SE设计PCB基础 教程
CONTENTS
• PCB设计概述 • 原理图设计基础 • PCB布局与布线 • 元器件封装与库管理 • DRC检查与输出文件生成 • 实际案例分析与操作演示
01
PCB设计概述
PCB定义与作用
定义
PCB（Printed Circuit Board） ，即印刷电路板，是电子元器件 的支撑和连接提供者。
输出与打印
详细演示从原理图导入到PCB设计的过程， 包括板框设置、元件布局、布线规则设置 、自动布线和手动调整等步骤。
介绍如何将设计好的PCB文件输出为 Gerber文件或其他格式，以及如何进行打 印和制作。
谢谢您的聆听
THANKS
设计的准确性和可靠性。同时，也要定期对库文件进行备份和维护，防
止数据丢失或损坏。
05
DRC检查与输出文件生成
DRC检查内容及步骤
DRC检查内容
包括线路间距、线宽、焊盘大小、孔 径等关键参数，以及层间对齐、阻焊 开窗等布局问题。
DRC检查步骤
首先设置DRC规则，然后运行DRC检 查，查看检查结果并定位问题，最后 进行修正并重新检查。
创建自定义封装方法
确定封装尺寸
根据元器件的实际大小，确定封装的长度 、宽度和高度等尺寸参数。
protel99se教程
protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步：创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单，然后选择“新建”。
3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。
4. 输入项目名称和文件夹路径，然后单击“确定”。
第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。
3. 在绘图区域中，使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。
3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。
3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。
第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。
2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。
3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。
通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。
Protel+99SE原理图与PCB设计操作指南
Protel 99SE原理图与PCB设计操作指南Protel 99SE是个庞大的EDA软件和完整的全方位电路设计系统，她包含了电路原理图设计、电路的数/模混合仿真、多层印制电路板设计（包含印制电路板自动布线）、可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能。
（建议学生用自己的学号在D盘新建文件夹）一、原理图设计1、建立设计文件库把与设计相关的所有设计文件，如原理图（*.SCH）、网表文件（*.net）、印制电路板图（*.PCB）等文件都存储在同一个综合设计库中，并在同一个综合设计编辑窗口中显示。
同时设计文件库也保存文件夹及设计的层次信息。
Protel 99SE设计文件库文件的扩展名是.ddb。
双击Protel 99SE图标运行软件，出现设计管理器（Design Explorer）界面，其左边是管理窗口Explorer（若未显示，可选择View\Design Manager）。
选择File\New或File\New Design…菜单，出现New Design Database对话框，其中Design Storage Type 选项选MS Access database方式；设计文件库名默认为MyDesign.ddb（建议学生用自己的学号作为设计文件库名）；点击B rowse…可以选择要保存的文件夹，点击OK确定。
2、建立原理图文件双击设计文件库（MyDesign.ddb）中的Documents目录，此时该目录下为空。
选择菜单File\New…或在Documents的空目录下单击鼠标右键选择N ew…，出现New Document窗口，选择Schematic Document（原理图文件）并点击OK确定，在Documents 目录下将出现原理图文件名，默认为Sheet1.sch，可以根据需要更改该文件名。
双击新建的原理图文件名，则打开该原理图文件。
逻辑笔电路原理图如图1。
C210u图1 逻辑笔原理图3、环境参数设置选择菜单Design\Options…，出现Document Options窗口，可以进行工作区大小（Standard Style）设置及网格（Grids）设置，还可以设置工作区的背景颜色等。
protel99se_PCB印刷版绘制教程
本文由humaoxiao3贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
LOGOPowerPoint Template印制电路板的设计印制电路板的设计步骤 ? 创建PCB图文件 ? 装载元件库 ? 设置电路板工作层面 ? 规划电路板 ? 装入网络表与元件 ?元件布局 ?自动布线 ? 给电路板添加标注 ?三维视图 ? PCB图的打印输出 PCB图的打印输出 ? PCB图的报表生成 PCB图的报表生成印制电路板的设计步骤开始先期准备工作环境设置电路板设置引入网络表、修改封装元件布局自动布线手工调整布线整体编辑输出打印结束创建PCB图文件PCB ?新建一个PCB PCB图文件可以进入设计文件夹“【Document】”，执行菜单命令【File】/ 【New】或在工作区内单击鼠标右键，选择【New】选项，会弹出如图5-2所示的选择文件类型的对话框。
PCB Document】图 ?双击该对话框中的【PCB Document 标，即可创建一个新的印制板电路图文件，默 PCB1.PCB 认的文件名为“PCB1.PCB PCB1.PCB”。
在工作窗口中该文件的图标上单击、或在设计浏览器中该文件的文件名上双击鼠标左键，即可进入如图 5-3 5-3所示的印制电路板编辑器。
装载元件库Libraries ?在浏览器的组合框中，选择库【Libraries Libraries】，如图5-4所示。
?用鼠标左键单击【Add/Remove】按钮，将出 5-5 现如图5-5 5-5所示的关于引入库文件的对话框。
有关电路板的几个基本概念飞线：飞线：用来表示连接关系的线。
它只表示焊盘之间有连接关系，是一种形式上的连接，并不具备实质性的电气连接关系。
飞线在手工布线时可起引导作用，从而方便手工布线。
飞线是在引入网络表后生成的，而飞线所指的焊盘间一旦完成实质性的电气连接，则飞线自动消失。
当同一网络中，部分电气连接断开导致网络不能完全连通时，系统就又会自动产生飞线提示电路不通。
protel99se 初级学习之pcb[精]
![protel99se 初级学习之pcb[精]](https://img.taocdn.com/s3/m/64e51363a4e9856a561252d380eb6294dc88224f.png)
3 .注意看一下中文注释
4 .如果遇到这个问题,说明SCH的里面还存在小的问 题,注意看中文注释
5 .这是成功导入后的显示方面的一些技巧
6.一些常用的技巧,补充一点,如要旋转元件的话,只 要用鼠标按住元件然后按压键盘“空格键”即可
7 .画一个PCB的外型框
8 .做一个自己要的外型框，然后把PCB零件封 装移动到里面去
1 .这是一个很有用的功能,请注意看那些白色的线!
2 .变白的方法
技巧二
在PCB中给PCB补泪滴的具体 操作
仔细看这里,我们将学会做给PCB补泪滴的具体操作
技巧三
在PCB中给PCB做覆铜的具体操 作
这里我们可以知道给PCB做覆铜是多么的简单
技巧四
在PCB中如何打印出中空的焊盘 ( 这个功能对于热转印制板比较 有用)
5 .关闭PROTEL99SE时的技巧，如果你的电脑配置 一般，分步的关闭可以避免死机和丢失你的成
关键操作是鼠标右键>>Close
6 .这是科学管理文件的典范,如果你的内存不是非常 大,注意不要打开太多的并行任务
7 .文件做好后你会发现DDB的文件个头很大,同时你可 能最需要里面的部分文件,如何做呢?那就是先导出然 后再用压缩软件压缩!
【Arc】：本选项设定用圆孤绕边。
敷铜设置
5、【Minimum Primitives Size】：本区 域用于设定允许的最短敷铜线。
6.2.2 包地
所谓包地，就是用接地线将它围绕或填 充，以防止干扰。特别是在设计高频电 路板时，需要使用包地技术来填充空白 区域。 有两种包地方案：针对某个网络或某个 区域
6.2.3 补泪滴
泪滴是指导线与焊点或导线的连接处的 过度区域。此区域通常设计为泪滴形状， 是为了防止在钻孔的时候的应力集中而 使接触处断裂。
protel99se制作过程
第1章绘制PCB过程一、原理图部分1．创建．SCH2．画原理图：1）图纸属性：执行【Design】-Options..2）ERC检测：执行【Tools】-ERC3）网络表生成：执行【Design】-Create Netlist...或同步器放置元件【Design】- Update PCB（备注：在原理图可生成元件列表文件。
）（自动编号：Tools-Annotate…二、PCB部分（V+F在.PCB中将编辑界面转移到PCB元件上）1）内电层、中间层添加【Design】-Layer Stack Manager2）工作层面设置【Design】-Options3）布线参数设置【Design】-Rules，设置安全间距、线宽等4）网络表导入【Design】--Load Nets或同步器对PCB更新，在原理图[Design]-Update PCB5）布局：确定电路板尺寸和各项机械定位,按定位要求放置所需的插件、按键/开关、螺丝孔、装配孔等等。
确定布线区域和非布线区域(如螺丝孔周围多大范围属于非布线区域)。
6）布通PCB板子7）泪滴: 【Tools】-Teardrops..(进入泪滴设置对话框8）铺地：9）DRC检测：【Tools】-DRC检测。
丝印：对于丝印,要注意不能被器件挡住。
同时,顶层，正视元件面,底层的字则做镜像处理,以免混淆层面.备注：颜色设置Tools--Preferences.. –Colors选项卡三、打印，实物对照检查进一步对PCB的机械安装结构进行检查和确认.四、PCB送于厂家制板现在，设计输出文件：Gerber文件、钻孔文件（NC Drill），这2个文件都能在.PCB的【File】-CAM Manager…有生成向导，你也可以自己直接拿PCB图形让厂家自己做（到时在和厂家商量吧）。
做双面板把，你的PCB包含顶层、底层信号层，顶层、地层丝印层就行了。
至于什么机械层这些杂7杂8的，就不用了。
Protel99Se制作PCB基本流程
一、电路版设计的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。
当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB 设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。
将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。
二、画出自己定义的非标准器件的封装库建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。
三、设置PCB设计环境和绘制印刷电路的版框含中间的镂空等1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。
大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等。
在需要放置固定孔的地方放上适当大小的焊盘。
对于3mm 的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。
注意：在绘制电路版地边框前，一定要将当前层设置成Keep Out层，即禁止布线层。
四、打开所有要用到的PCB 库文件后，调入网络表文件和修改零件封装这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路版设计的接口，只有将网络表装入后，才能进行电路版的布线。
在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。
因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。
当然，可以直接在PCB内人工生成网络表，并且指定零件封装。
五、布置零件封装的位置，也称零件布局Protel99可以进行自动布局,也可以进行手动布局。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Protel99SE绘制PCB过程详解
前提条件：原理图绘制完毕、元件编号、电路规则检查、创建网络表结束
绘制好的原理图如下图：
1．新建PCB文件：点左侧管理器标签Explorer，双击文件夹Documents
弹出界面如下图：
点菜单File文件—New…新建文件
弹出对话框如下图：
选中如箭头所示，选中第3个图标PCB Decument，点OK，输入新建的PCB文件名—*.pcb，此处因为只有一个PCB文件，所以选择默认即可。
2.双击刚刚建立的PCB1.PCB文件，此时工作区内没有任何操作，所以是空的
单击左下角的KeepOutLayer，然后选择Place中的Line，根据要求绘制工作框，此处绘制先100mmX100mm正方形，后面可以根据布局后的电路要求修改。
3.为元器件添加封装时,可去PCB文件的封装库中选择合适的封装，记住名称然后去原理图问价中选择相应的器件，添加，下图一原理图中J4为例，J4为一个两针的排针，故选择SIP2封装最为合适。
返回到原理图，双击J4，在起设置窗口的Footprint中输入SIP2，点击OK 即可完成J4的封装添加。
其余器件以相同方式添加封装。
4.添加完器件封装后，需要生成网络表：单击菜单—Design—Create Netlist
弹出如下对话框，直接点击OK
生成如下网络表，检查此表，是否所有器件都有封装，是否所有器件都在这个表格中，如果有确实，重复第3步。
5.检查错误。
单击菜单栏的Tool-ERC…
然后在弹出来的对话框中直接点击OK
弹出如下图的检查报告界面，此处为空白，说明没有错误；若有错误，按照错误源进行查找并改正，然后重新差错，知道没有错误为止。
6、将器件导入PCB文件。
单击菜单—Design—Update PCB…
弹出如下图对话框，直接点击Execute
由于软件问题，个别情况下会弹出如下对话框，不用担心，直接点击Yes即可
此时点击PCB.PCB文件，进入PCB文件，呈现如下图情况，所有器件都在之前画好的方框右侧，而且所有器件都呈现绿色，器件呈现绿色是不对的，说明有错误存在。
此处的解决办法是，单击方框中写有Sheet1的绿色斜线框，使用Delete键，将其删除，即可使器件恢复正常颜色。
7．放置元件。
此时有两种方式放置元件：手动放置和自动放置。
自动放置元件比较快捷，节省时间，但是器件的放置比较机械化，并不会按照最佳位置放置，布线时会导致线路错综复杂，不宜选用。
所以最好选择手动方式放置元器件，虽然费时，但是所有元器件都可以按照模块靠近放置，布线时会容易，美观性上也会大大提高。
元件布局：元件布局原则上可按原理图的位置摆放元件，手工移动元件，进行布局，元件应尽量紧凑，水平对齐，竖直对齐。
将每个元件符号移到该元件的
附近，并最好向上放置。
这是设计PCB版图的最重要、最关键一步，也是花费时间最长的一步。
最后细调元件位置，可设置元件移动步长为10mil，然后将所有元件摆在矩形区域内。
最后点击KeepOut禁线层标签，根据摆放的元件区域画出电路板的边框线，框内即为布线区域，也就最终确定了电路板的面积大小。
按照这个原则，放置三个模块的元器件。
布局结束后的情况如下图所示：每个模块间还可以使用线隔开，这样每个模块间都很清晰。
8.规划PCB板布线规则：（1）单击菜单Desibn 设计—Rules…
弹出一个对话框，在对话框左边的下拉列表中选Width Constraint
设置导线宽度，单击下面的Properties按纽
将右边Minimum Width 最小线宽改为0.2mm，将Maximum Width 最大线宽改成2mm，将Preferred Width改为1mm，单击OK。
或者根据需要设置导线宽度为其它值。
（2）设置VCC和GND线宽：紧接上一步，点ADD…按纽，出现新的对话框，点左边Whole Board 的下拉列表，选中Net，在下边Net下拉列表中选VCC1，在Rule Narr这里手写输入VCC1，将最小、最大线宽分别设置为0.2mm和1mm，Preferred默认宽度设置为0.6mm，点OK。
再点ADD，用同样的方法添加VCC2、VCC3、VCC4;
用同样的方法，添加GND，将最小、最大线宽和默认线宽设置为0.2mm、2mm 和1mm，点OK。
全部添加完毕后结果如下：
单击Close结束设置。
PCB布线粗细规则如下表所示：
由于本电路中三个模块的最大通过电流都是1.5A，所以VCC都是设置为
0.6mm，在一个电路中，流过地线的电流肯定是最大的，所以为保险起见，设置PCB的地线线粗时，要比单个电路的额定电流所要求的线粗更大一些。
设置线粗时，最好比额定的线粗稍宽一点，这样才能保证PCB电路的安全性能。
9.其他规则设置
（1）设置安全间距（Clearance Constaint）。
与设置线粗方法一样，安全距离默认是0.254mm，设置的太小不容易制造腐蚀开来，容易造成短路，这里我们设置为0.5mm。
（2）设置铜膜导线拐角方式，有90°，45°和圆角三个选项可供选择，这里我们设置为45°。
（3）设置布线层规格（布线板层规则），有多重方式可供选择，一般选择第2种即可；
10.自动布线：单击菜单Auto Route自动布线—All 全部，再点Route All 按纽，将开始自动布线。
布线完毕后，会弹出报告对话框，显示出布线完整度和线的总条数。
布线结束后效果图，如图所示:
10.手动修改布线
由于自动布线比较机械化，有些地方还是无法达到要求，所以就需要手动进行适当的修改，比如图中绿色箭头标示的几处，虽然电路已经连接上了，但是明显存在一写问题，导致电路不美观，甚至会影响线路性能。
手动调整后的结果如下图所示：
11.至此，我们会画好了一个完整的PCB文件，这个PCB1.PCB文件就是加工电路板的文件。
