无线模块SmartNode N801使用说明书
TL-WA801ND 无线面板式AP 快速安装指南说明书
1取下墙上的86型网络接线面板（若无盒盖，可忽略）；请将墙壁中的网线接上水晶头，并将其插入背面板相应接口；2快速安装指南产品介绍无线面板式AP安装步骤背面示意图正面示意图LEDWi-Fi注：切换模式后，AP将自动重启。
系统初始化初始化之后本指南中产品图片仅为示意，端口数量、位置等请以实际机型为准关注微信服务号在线客服在身边扫码下载TP-LINK商云APP*说明：应购买配套使用的获得CCC 认证并满足要求的标准PoE供电设备4对准设备与暗盒上的螺丝孔，装入螺钉以固定，请勿将螺钉拧得过紧。
3约定本指南中所有图片仅为示意说明，请以实际为准。
Copyright © 2022 普联技术有限公司版权所有，保留所有权利未经普联技术有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本手册部分或全部内容，且不得以营利为目的进行任何方式（电子、影印、录制等）的传播。
为普联技术有限公司注册商标。
本手册提及的所有商标，由各自所有人拥有。
本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
除非有特殊约定，本手册仅作为使用指导，所作陈述均不构成任何形式的担保。
7103504483 REV1.0.0一台无线面板式AP 物品清单：螺钉一张AP安装记录标贴一本快速安装指南网线接口产品保修卡一、下列情况不属于免费维修范围，普联技术有限公司可提供有偿服务，敬请注意：已经超出保换、保修期限；未按使用说明书要求安装、使用、维护、保管导致的产品故障或损坏；擅自涂改、撕毁产品条形码；未经普联技术有限公司许可，擅自改动本身固有的设置文件或擅自拆机修理；意外因素或人为行为导致产品损坏，如输入不合适电压、高温、进水、机械破坏、摔坏、产品严重氧化或生锈等；客户发回返修途中由于运输、装卸所导致的损坏；因不可抗拒力如地震、火灾、水灾、雷击等导致的产品故障或损坏；其他非产品本身设计、技术、制造、质量等问题而导致的故障或损坏。

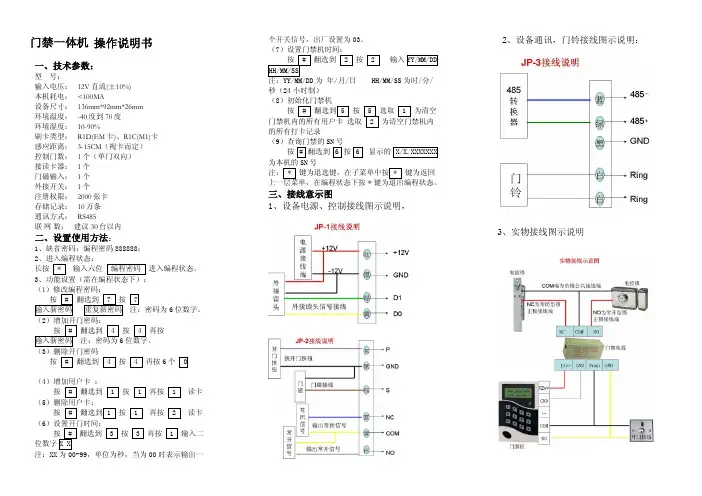

801门禁一体机说明书(中性)
门禁一体机 操作说明书一、技术参数：型号：输入电压： 12V直流(±10%)本机耗电： <100MA设备尺寸： 136mm*92mm*26mm环境温度： -40度到70度环境湿度： 10-90%刷卡类型： R1D(EM卡)、R1C(M1)卡感应距离： 3-15CM（视卡而定）控制门数： 1个（单门双向）接读卡器： 1个门磁输入： 1个外接开关： 1个注册权限： 2000张卡存储记录： 10万条通讯方式： RS485联网数：建议30台以内二、设置使用方法：1、缺省密码：编程密码888888；2、进入编程状态：长按 * 输入六位 编程密码 进入编程状态。
3、功能设置（需在编程状态下）：（1）修改编程密码：按 # 翻选到 7 按 7输入新密码 重复新密码 注：密码为6位数字。
（2）增加开门密码：按 # 翻选到 4 按 4 再按输入新密码 注：密码为6位数字。
（3）删除开门密码按 # 翻选到 4 按 4 再按6个 0（4）增加用户卡 ：按 # 翻选到 1 按 1 再按 1 读卡 （5）删除用户卡：按 # 翻选到 1 按 1 再按 2 读卡 （6）设置开门时间：按 # 翻选到 3 按 3 再按 1 输入二位数字X X注：XX为00-99，单位为秒，当为00时表示输出一个开关信号，出厂设置为03。
（7）设置门禁机时间：按 # 翻选到 2 按 2 输入YY/MM/DDHH/MM/SS注：YY/MM/DD为 年/月/日 HH/MM/SS为时/分/秒（24小时制）（8）初始化门禁机按 # 翻选到 5 按 5 选取 1 为清空门禁机内的所有用户卡 选取 2 为清空门禁机内的所有打卡记录（9）查询门禁的SN号按 # 翻选到 6 按 6 显示的X/X.XXXXXXX为本机的SN号注： * 键为退选键，在子菜单中按 * 键为返回上一层菜单，在编程状态下按 * 键为退出编程状态。
三、接线意示图1、设备电源、控制接线图示说明，2、设备通讯，门铃接线图示说明：3、实物接线图示说明四、施工注意事项1、485的布线规则（1）采用屏蔽双绞线，线径1.0以上，屏蔽线最好接地。

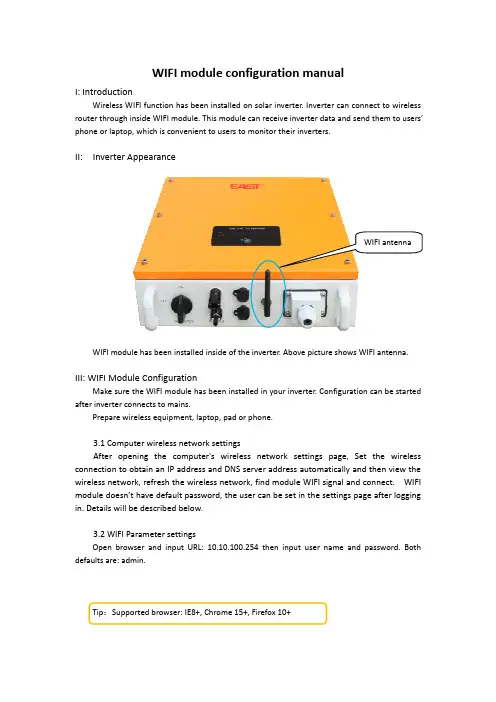

无线WIFI模块安装说明书
Input WIFI module IP address, user name and password Main interface
IV: Software Using
After finish above settings, inverter inside WIFI module will connect to WIFI router automatically. Now user can install solar monitoring software on PC or cell phone. Software can be downloaded at: . 4.1 PC Software User Manual
signal itself as well. User can connect to this module to configure parameter after login inside website through phone or laptop. z AP+STA mode is recommended.
II: Inverter Appearance
WIFI antenna
WIFI module has been installed inside of the inverter. Above picture shows WIFI antenna.
无线模块使用方法
无线模块使用方法
无线模块可以用于无线通信、传输数据等方面，具体使用方法如下：
1. 准备好所需的无线模块和相关配件（如电源、天线等）。
2. 将无线模块连接到电源，确保电源与模块匹配。
3. 安装天线，确保天线与无线模块匹配。
4. 配置无线模块，包括设置无线频率、无线通信协议等。
5. 把需要传输的数据通过串口、SPI等方式发送到无线模块。
6. 接收端收到数据后进行相应的处理，可以通过串口、SPI等方式接收数据。
使用无线模块时需要注意以下事项：
1. 使用无线模块时应严格遵守无线电管理条例，遵循频率规定，避免干扰其他无线设备。
2. 安全使用无线模块，避免电源过大、天线位置不当等导致的安全事故。
3. 根据不同的应用场景，选择不同的无线模块，保证通信距离、稳定性等关键指标的满足。
hac-smart系列无线模块使用手册说明书
HAC-Smart SeriesRADIO MODEM使用手册适用HAC-MRT_S22R /MUV e r s i o n 1.1/2011.12.20地址: 广东省深圳市南山区兴科一街深圳国际创新谷1栋A座9层目录一、HAC-Smart Series概述 (2)二、Smart Series功能 (2)三、Smart Series型号说明 (2)四、Smart Series功能指示灯 (2)五、Smart Series拨码开关定义 (2)六、Smart Series外型尺寸及安装（mm） (3)七、Smart Series标准配置 (4)八、附件: USB驱动程序安装说明 (4)九、免责声明 (10)一HAC-Smart Series概述HAC-Smart Series是深圳市华奥通通信技术有限公司在标准无线模块基础上衍生的产品。
他增加了串口转换板和黑色铝型材外壳，提供了标准的串行接口、状态指示、参数选择和设置。
内部可以配置HAC生产的多种标准无线模块，其详细资料和技术指标（如频率、功率、灵敏度、电压、电流、距离）见我公司相应系列无线模块说明书。
二Smart Series功能1.可以内嵌HAC-UP、UM、UN、LM、LN、MRT_S22R等系列型号的无线模块；2.提供USB接口，通过软硬件把USB口转换成串口，用户执行串口；3.提供电源，收发数据指示灯；4.提供拨码开关选择信道频率或校验位，（针对HAC-UP、UM、UN、LM、LN系列）；5.MU只能USB 中5V的电源，所以对LM、LH或LN，不能订制500MW以上的三Smart Series型号说明Smart Series型号命名方式：HAC-标准无线模块型号/M X系列1.HAC标准无线模块型号见无线模块说明书如：UP12、UM96、LM96、LN12I等2.Smart Series型号举例HAC-LM96/MU四Smart Series功能指示灯1.电源指示灯：通电亮红灯；2.信号指示灯：空中接收到有效数据亮绿灯，空中发射有效数据亮红灯。
无线模块SmartNode N606使用说明书
无线模块Smart Node N606使用说明书目录一、简介 (3)二、性能特点 (3)三、应用范围 (3)四、技术参数 (4)五、外型尺寸及管脚定义 (5)一、简介超低功耗无线自组网技术，简称Smart Node。
当使用者需要将设备接入互联网时，将原有设备或传感器通过标准串口接入Smart Node模块，使用者只需完成本地串口通讯，其他联网事情都由Smart Node模块完成，便于二次开发。
二、性能特点1、超低功耗：休眠电流2.5uA；2、组网深度8级中继（9跳）；3、功率可调：调节范围1dbm～17dbm发射功率10mw（10dbm），距离1000米（9.6kbps），发射功率60mw（17dbm），距离2500米（9.6kbps）；4、8×262bytes数据缓冲区；5、支持跳频、固定频率两种工作模式；6、支持SmartNode协议传输、数据透明传输；7、网络结构：点对点、点对多点、多级中继；8、接口支持：1路UART串口，或6路I/O口，或5路10位A/D转换。
三、应用范围⏹无线传感器网络⏹温度、湿度、压力监控系统⏹安防监控系统⏹远程抄表系统⏹无线控制系统⏹无线导游系统⏹无线POS系统⏹无线数据采集⏹无线遥控、工业遥控⏹智能家居⏹智能建筑⏹智能交通⏹车辆管理⏹RFID射频识别⏹医疗和电子仪器仪表自动化控制⏹饭店无线点菜系统及智能无线PDA终端⏹航道浮标及野外临时场地的LED显示器⏹高速公路不停车自动收费系统工程⏹铁路、油田、码头及部队的数据通信⏹行车和起重机等的工业遥控⏹灯光无线智能控制⏹安防报警及煤矿井下人员考勤和定位四、技术参数型号SmartNode N606电气参数发射功率1dbm～17dbm(可调)发射电流33mA(+10dbm); 60mA(+17dbm)接收电流19mA休眠电流 2.5uA深度休眠电流60nA(唤醒时间120us)供电电压 1.8V～3.6V射频特性工作频率免费ISM频段，标准434MHz（240～930MHZ可设）信道64信道工作模式跳频与固定频率（软件配置）调制方式GFSK无线传输速率 2.4Kbps～256Kbps（软件配置）接收灵敏度-118dbm@2.4Kbps通信距离（空旷）10dbm,9.6Kbps,3dbi天线,3V：1000米17dbm,9.6Kbps,3dbi天线,3V：2500米模块ID4字节,16进制编码厂家识别码2字节,16进制编码用户识别码2字节,16进制编码通讯接口TTL串口串口速率(Kbit/s) 2.4，4.8，9.6，14.4，19.2，38.4，57.6，115.2（可软件配置，默认9.6Kbit/s）通讯协议SmartNode V6协议网络结构星形网，树型网，点对点，MESH网络深度8级数据传输模式SmartNode协议传输、透明传输天线接口方式IPEX板端（通过馈线连各种RF连接器或天线）其他参数工作温度-40℃～+85℃机械尺寸27mm×14mm×2.7mm五、外型尺寸及管脚定义1/14/15GND电源地2IO6通用输入输出（支持扩展）3RX模块UART接收（TTL电平）4TX模块UART发送（TTL电平）5IO5通用输入输出（支持扩展）6IO1通用输入输出（支持扩展）7RESET模块复位（低电平有效）8IO2无线信号指示9IO3通用输入输出（支持扩展）10IO4通用输入输出（支持扩展）11/12/13VDD电源输入（1.8V-3.6V）16Antenna天线接口，默认SMA接口六、应用示意。
无线模块使用说明书
无线模块使用说明书
一、产品概述
无线模块是一种便捷、高效的电子设备，采用无线通信技术，
使设备在无需布线的情况下进行数据传输和通信。
本文档旨在为用
户提供详细的无线模块使用说明，帮助用户快速了解和使用该产品。
二、产品特点
1. 高效便捷：无线模块采用无线通信技术，可以实现设备之间
的快速数据传输和通信，避免了繁琐的布线。
2. 稳定可靠：采用先进的无线通信技术，使数据传输更加稳定
可靠，减少了传输过程中的数据丢失率。
3. 灵活易用：无线模块与设备连接简单方便，只需要进行简单
的设置即可实现设备间的快速通信。
三、产品安装与连接
1. 确保所有设备都处于关机状态。
2. 将无线模块插入需要进行无线通信的设备的对应插槽中，并
确保插紧。
3. 打开设备电源，并确保无线模块的电源指示灯正常亮起。
4. 对无线模块进行必要的设置，如设置连接方式、配置网络参
数等。
四、使用方法
1. 网络连接
根据设备的需求，选择合适的连接方式，如Wi-Fi、蓝牙等。
2. 配置网络参数
根据实际情况，配置无线模块的网络参数，包括网络名称、密
码等，确保连接的网络能够正常工作。
3. 设备通信
配置完成后，设备之间即可通过无线模块进行数据传输和通信。
用户可根据实际需求，自行编写代码或使用相应的软件进行通信。
五、常见问题解决。
SmartNode_N608无 线模块使用说明 V3.3 ccc
SmartNode N608无线模块使用说明VER:3.3产品性能特点：1、 超低功耗：休眠电流2.5uA ，深度休眠电流60nA ；2、 组网深度8级中继（9跳）；3、 功率可调：调节范围 1dbm ～18dbm发射功率13mw （11dbm ），距离1000米（20kbps ）， 发射功率63mw （18dbm ），距离2000米（20kbps ）； 4、 8×262bytes 数据缓冲区；5、 支持跳频、固定频率两种工作模式；6、 支持SmartNode 协议传输、数据透明传输；7、 网络结构：点对点、点对多点、多级中继8、 接口支持：1路UART 串口，2路I/O 口， 或4路I/O 口，或 4路10位A/D 转换；9、 可扩展接口RS-485，RS-232，USB ，CF 卡。
应用：⏹ 无线传感器网络⏹ 温度、湿度、压力监控系统 ⏹ 安防监控系统 ⏹ 远程抄表系统 ⏹无线控制系统⏹ 无线导游系统 ⏹ 无线POS 系统⏹ 无线数据采集 ⏹ 无线遥控、工业遥控 ⏹ 智能家居 ⏹ 智能建筑 ⏹ 智能交通 ⏹ 车辆管理 ⏹ RFID 射频识别● 医疗和电子仪器仪表自动化控制 ● 饭店无线点菜系统及智能无线PDA 终端 ● 航道浮标及野外临时场地的LED 显示器 ● 高速公路不停车自动收费系统工程 ● 铁路、油田、码头及部队的数据通信 ● 行车和起重机等的工业遥控 ● 灯光无线智能控制● 安防报警及煤矿井下人员考勤和定位目录一、技术指标 (4)二、外型尺寸及管脚定义 (5)三、通讯协议 (6)1、串口同步、起始定义 (6)2、操作指令定义 (6)2.1数据收发操作指令 (6)2.2参数设置、读取操作指令 (7)2.3无线数据发送结果返回 (8)3、示例 (9)3.1示例—发送、接收数据 (9)3.1.1 点对点发送数据 (9)3.1.2 点对点接收数据 (9)3.1.3 网络发送数据 (10)3.1.4 网络接收数据 (11)3.2示例—模块参数设置、读取 (12)3.2.1 本地模块设置参数 (12)3.2.2 本地模块读参数 (13)3.2.3 点对点设置参数 (14)3.2.4 点对点读参数 (15)四、评估套件（评估板、评估软件） (16)五、评估板使用 (17)六、评估软件使用 (19)1、设置串口 (19)2、添加模块ID (19)3、模块参数读取、设置界面 (20)4、收发数据 (22)七、注意事项 (23)八、销售与技术支持 (24)一、技术指标二、外型尺寸及管脚定义三、通讯协议串口数据包格式定义1、串口同步、起始定义2、数据长度（LEN）指：数据长度字开始到CRC校验结束为止的长度；3、当使用侦听模式，且串口速率大于9600bps时，数据帧前多加3个同步用于可靠唤醒（即0x55 0x55 0x55）。
无线模块SmartNode N606使用说明书
无线模块Smart Node N606 使用说明书目录一、产品简介 (3)二、性能特点 (3)三、应用范围 (3)四、技术参数 (4)五、外型尺寸及管脚定义 (5)一、产品简介超低功耗无线自组网技术，简称Smart Node。
当用户需要将产品接入互联网时，将原有设备或传感器通过标准串口接入Smart Node模块，用户只需完成本地串口通讯，其他联网事情都由Smart Node模块完成，大大提高了产品开发周期。
二、性能特点1、超低功耗：休眠电流2.5uA；2、组网深度8级中继（9跳）；3、功率可调：调节范围1dbm～17dbm发射功率10mw（10dbm），距离1000米（9.6kbps），发射功率60mw（17dbm），距离2500米（9.6kbps）；4、8×262bytes数据缓冲区；5、支持跳频、固定频率两种工作模式；6、支持SmartNode协议传输、数据透明传输；7、网络结构：点对点、点对多点、多级中继；8、接口支持：1路UART串口，或6路I/O口，或5路10位A/D转换。
三、应用范围⏹无线传感器网络⏹温度、湿度、压力监控系统⏹安防监控系统⏹远程抄表系统⏹无线控制系统⏹无线导游系统⏹无线POS系统⏹无线数据采集⏹无线遥控、工业遥控⏹智能家居⏹智能建筑⏹智能交通⏹车辆管理⏹RFID射频识别⏹医疗和电子仪器仪表自动化控制⏹饭店无线点菜系统及智能无线PDA终端⏹航道浮标及野外临时场地的LED显示器⏹高速公路不停车自动收费系统工程⏹铁路、油田、码头及部队的数据通信⏹行车和起重机等的工业遥控⏹灯光无线智能控制⏹安防报警及煤矿井下人员考勤和定位四、技术参数五、外型尺寸及管脚定义六、应用示意本产品资料仅供参考。
产品细节的变更恕不另行通知，请向本公司确认。
实际功能的实现需由专业人员对产品进行适当的调试。
有不清楚之处请与本公司联系。
无线模块设置说明
无线模块设置说明一、连线如图：二、打开电源，在计算机上运行IE浏览器,在IE地址栏中输入无线模块的IP地址.显示如下画面:三、单击LOGIN,显示以下画面:四、单击左边的“Management Setup”目录下的“Tcp/Ip Settings”,显示以下画面.设置无线模块的IP 地址(IP Address),子网掩码(Network Mask),网关IP地址（Ｍanagement Gateway IP），设置完后单击“Apply”,确认更改。
五、单击左边的“WLAN Setup” “Basic”,显示以下画面,１、将“Card Status”设置成“enables”;２、将“ESSID”设置成对应车的汉语拼音。
如推焦车设置为“tuijiao”、拦焦车设置为“lanjiao”、熄焦车设置为“xijiao”、装煤车设置为“zhuangmei”;注意：车上的ESSID和所对应的地面上的ESSID必须一致。
３、地面无线模块：将“Ｔhe Current Mode”设置成“Access Point” ;４、车上无线模块：将“Ｔhe Current Mode”设置成“Transparent Client” ;５、地面无线模块：在“Channel”后选择正确的频率（频道）。
如地面推焦车无线模块的频率（频道）为5745MHz (Channel 149)；并选中Act as RootAP 。
６、车上无线模块：将“Remote AP MAC”（后面的方框要选中）设置成与其对应的地面无线模块的MAC地址(该MAC地址可在与其相对应的地面无线模块的左边目录HELP里的About System页面下找到)；设置完后单击“Apply”,确认更改。
车上：地面：六、单击左边的“WLAN Setup” “Advanced”,显示以下画面七、单击右边的“Long Distanced Parameters”,显示以下画面,按下图参数值设置各无线模块。
