浅谈起重机械接地电阻的测量
浅谈起重机械接地形式及其检验
浅谈起重机械接地形式及其检验起重机械是工程施工中常用的机械设备，它们的安全使用直接关系到工程的顺利进行和工作人员的安全。
而起重机械的接地形式及其检验是保证其安全使用的重要环节。
本文将从接地形式和检验两个方面对起重机械的安全使用进行详细阐述。
一、起重机械的接地形式1. 金属接地金属接地是指通过连接金属导体来将起重机械与大地连接起来，以达到保护人身和设备的安全目的。
金属接地主要有两种形式：一是直接接地，即通过导线将起重机械连接到大地；二是接地线接地，即在机械设备上设置接地线，通过接地线将设备连接到大地。
金属接地的优点是接地效果好，能够有效消除设备静电和雷击风险；缺点是安装复杂，需要定期维护和检查，以确保接地的效果和安全性。
2. 沿地接地沿地接地是指通过将地上水体或金属结构作为导体，将起重机械与大地连接起来。
通常是利用周围的自然条件来实现接地目的，比如将起重机械的金属结构埋入地下或者遇水或潮湿地面时，将其接地，以达到安全使用的目的。
沿地接地的优点是操作简单、成本低，适用范围广；但缺点是受自然条件限制，地形和地质不利于接地的场所使用效果较差。
3. 静电接地静电接地是指通过静电接地装置来将起重机械与大地连接起来，以减少静电对设备和人员的危害。
静电接地装置主要是在起重机械的有重要结构上设置静电接地点，通过导线将其连接到大地。
静电接地的优点是能有效消除起重机械静电，降低人员触电的风险；但缺点是需要专业人员来安装和维护，成本较高。
1. 定期检查接地设施定期检查起重机械的接地设施是保证其安全使用的重要环节。
检查内容主要包括：接地设施的完整性和连接情况，是否存在生锈腐蚀或损坏现象；接地线的接头是否牢固，导线是否损坏或老化；静电接地装置是否正常工作等。
测量接地电阻是检验接地效果的重要手段。
通过使用接地电阻测量仪，对起重机械的接地电阻进行定期测量，以确保其在规定的范围内，满足安全使用的要求。
一般来说，起重机械的接地电阻应该控制在规定的安全范围内，以确保接地效果良好。
起重机械设备接地保护装置的相关规定与测量
第５期（总第１７４期）２０１２年１０月机械工程与自动化ＭＥＣＨＡＮＩＣＡＬ ＥＮＧＩＮＥＥＲＩＮＧ ＆ ＡＵＴＯＭＡＴＩＯＮＮｏ．５Ｏｃｔ．文章编号：１６７２－６４１３（２０１２）０５－０１９３－０２起重机械设备接地保护装置的相关规定与测量李宗书（阳泉市特种设备监督检验所，山西 阳泉 ０４５０００）摘要：首先介绍了接地电阻的概念以及起重机械设备中接地电阻的相关规定。
在此基础上，重点介绍了接地电阻的测量及检测中经常存在的问题。
关键词：起重机械设备；接地保护装置；规定；测量中图分类号：ＴＨ２１∶ＴＭ７７ 文献标识码：Ｂ收稿日期：２０１２－０６－１８；修回日期：２０１２－０６－２５作者简介：李宗书（１９７７－），男，山西阳泉人，助理工程师，本科，长期从事起重机械检验工作。
０ 引言随着起重机械设备的广泛使用，其安全隐患不断显现，安全事故时有发生，严重威胁人民群众的生命安全，给国民经济带来不必要的损失。
为确保起重机械装备的安全运行，国家质量监督检疫总局颁布了一系列相关规定，要求相关设计、制造、安装及使用部门强制执行。
起重机械设备安全涉及许多内容和不同学科，本文就起重机械设备的接地保护进行探讨。
１ 接地电阻的概念接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地之间的接触电阻以及两接地体之间的电阻或接地体到无限远处的大地电阻。
接地保护装置按用途可分为防雷接地、防触电接地、防静电接地、零线的重复接地、工作接地以及逻辑接地等。
所有通过接地极流入大地的电流呈半球形散开，距离接地极越远的地方电阻会变得越小，２０ｍ以外，已无电阻的存在，也就是说无电压降，电位等于零，我们称之为电气上的零电位，也称之为地电位。
对日常电子设备的各级电路，我们需要规定一个参考电位，这个电位称之为逻辑地，它可以是电子设备的机壳、建筑物内总接地端子、接地干线以及印刷电路板的地线等。

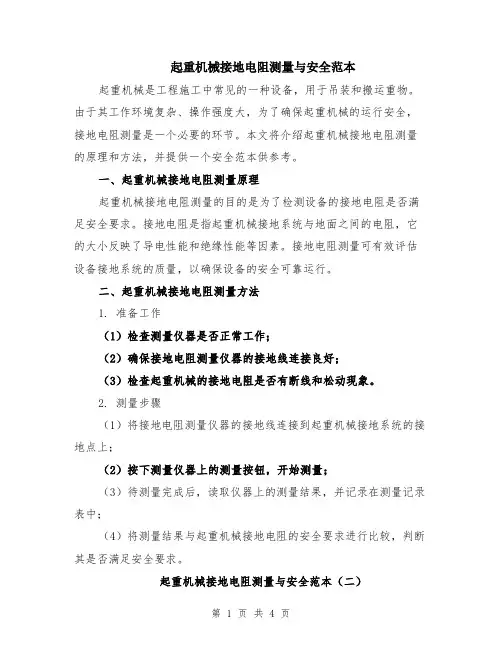

起重机械接地电阻测量与安全范本（3篇）
起重机械接地电阻测量与安全范本起重机械是工程施工中常见的一种设备，用于吊装和搬运重物。
由于其工作环境复杂、操作强度大，为了确保起重机械的运行安全，接地电阻测量是一个必要的环节。
本文将介绍起重机械接地电阻测量的原理和方法，并提供一个安全范本供参考。
一、起重机械接地电阻测量原理起重机械接地电阻测量的目的是为了检测设备的接地电阻是否满足安全要求。
接地电阻是指起重机械接地系统与地面之间的电阻，它的大小反映了导电性能和绝缘性能等因素。
接地电阻测量可有效评估设备接地系统的质量，以确保设备的安全可靠运行。
二、起重机械接地电阻测量方法1. 准备工作（1）检查测量仪器是否正常工作；（2）确保接地电阻测量仪器的接地线连接良好；（3）检查起重机械的接地电阻是否有断线和松动现象。
2. 测量步骤（1）将接地电阻测量仪器的接地线连接到起重机械接地系统的接地点上；（2）按下测量仪器上的测量按钮，开始测量；（3）待测量完成后，读取仪器上的测量结果，并记录在测量记录表中；（4）将测量结果与起重机械接地电阻的安全要求进行比较，判断其是否满足安全要求。
起重机械接地电阻测量与安全范本（二）起重机械接地电阻测量安全范本如下所示：测量单位：欧姆（Ω）测量仪器：1. 型号：_____________2. 精度：_____________3. 有效测量范围：_____________测量点：1. 起重机械接地系统的不同接地点进行测量，包括机头、臂架、底盘等。
测量记录表：备注：根据起重机械的具体情况，可添加或修改测量点及其安全要求。
四、注意事项1. 在测量过程中，应严格按照操作规程进行，确保安全可靠；2. 测量前确保测量仪器正常工作，防止因仪器故障导致测量结果不准确；3. 在测量记录表中详细记录测量结果，并与安全要求进行比较，判断其是否符合安全要求；4. 若测量结果不满足安全要求，应立即采取相应的措施进行修复，并重新进行接地电阻测量。
总结：起重机械接地电阻测量是确保起重机械运行安全的重要环节。

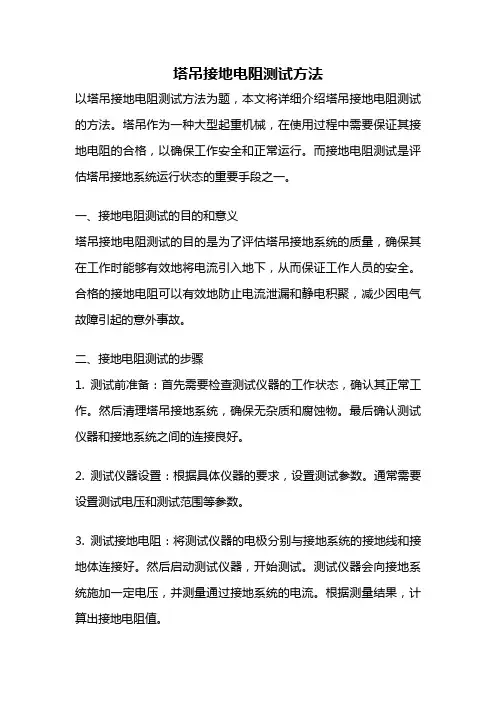

塔吊接地电阻测试方法
塔吊接地电阻测试方法以塔吊接地电阻测试方法为题，本文将详细介绍塔吊接地电阻测试的方法。
塔吊作为一种大型起重机械，在使用过程中需要保证其接地电阻的合格，以确保工作安全和正常运行。
而接地电阻测试是评估塔吊接地系统运行状态的重要手段之一。
一、接地电阻测试的目的和意义塔吊接地电阻测试的目的是为了评估塔吊接地系统的质量，确保其在工作时能够有效地将电流引入地下，从而保证工作人员的安全。
合格的接地电阻可以有效地防止电流泄漏和静电积聚，减少因电气故障引起的意外事故。
二、接地电阻测试的步骤1. 测试前准备：首先需要检查测试仪器的工作状态，确认其正常工作。
然后清理塔吊接地系统，确保无杂质和腐蚀物。
最后确认测试仪器和接地系统之间的连接良好。
2. 测试仪器设置：根据具体仪器的要求，设置测试参数。
通常需要设置测试电压和测试范围等参数。
3. 测试接地电阻：将测试仪器的电极分别与接地系统的接地线和接地体连接好。
然后启动测试仪器，开始测试。
测试仪器会向接地系统施加一定电压，并测量通过接地系统的电流。
根据测量结果，计算出接地电阻值。
4. 结果评估：根据测试结果，判断接地电阻是否符合要求。
通常来说，接地电阻应该在规定范围内，一般不超过10欧姆。
如果接地电阻不合格，就需要采取相应的措施进行修复。
5. 记录和报告：将测试结果记录下来，并制作测试报告。
报告中应包含测试的日期、时间、地点、测试仪器型号和参数设置等信息，以及测试结果和评估意见。
三、接地电阻测试的注意事项1. 安全第一：在进行接地电阻测试时，必须确保测试仪器工作正常，且测试人员必须佩戴绝缘手套和绝缘鞋，以防止电击事故的发生。
2. 清洁接地系统：在测试前，要对接地系统进行清洁，确保其表面无杂质和腐蚀物，以保证测试的准确性。
3. 测试频率：接地电阻测试应该定期进行，一般建议每年至少测试一次。
同时，在塔吊使用过程中，如果发生雷击、地震或其他影响接地系统的事件，也需要进行测试。
4. 接地电阻修复：如果接地电阻不合格，就需要采取相应的修复措施。
浅谈起重机械接地电阻的测量
浅谈起重机械接地电阻的测量摘要：阐述了标准中起重机械接地电阻的具体规定。
针对几种常用的测量方法和原理做了介绍，比较和评价了各种方法优略。
并论述了在不同接地系统中测量接地电阻的具体应用。
关键词：接地电阻；测量；起重机对起重机械，接地是为了防止人身遭受电击、设备和线路遭受损坏、预防火灾和防止雷击、防止静电损害，保障电力系统正常运行的目的。
通常所谓的接地装置是接地极和接地线的总称。
接地极是埋入土壤中或混凝土基础中作散流作用的导体，分自然接地体和人工接地体。
自然接地极为：地下金属水管系统、建筑物的金属结构和钢筋混凝土结构；人工接地极则采用水平敷设的圆钢、扁钢、金属接地板，垂直敷设的角钢、钢管、圆钢等。
严格意义上讲接地电阻由三部分：接地极的自电阻、接地极之间的互电阻、接地极表面和土壤之间的接触电阻。
这三部分电阻中，接地极表面和土壤之间的电阻是接地电阻的主要部分，因此只把接地电阻理解为接地极电阻是错误的。
接地电阻的物理概念是工频电流或冲击电流从接地极向周围大地流散时，土壤所呈现的电阻。
电流通过接地极流入大地作半球形散开，距接地极越远电阻越小，20M 以外的地方，已无电阻的存在，无电压降。
20M以外我们称为电气上的零电位，也称地电位。
讨论的系统接地就是将接地电阻R0的值做得足够小，使接地装置在接地电流I0通过时，接地导线与地的接地电压U0尽量低。
接地系统在做好后，接地电阻R0是一个常数，接地点电压U0随着接地电流I0增大而升高。
1.接地电阻测量布极方式1.1电压表—电流表法1）单根接地极时，被测单根接地极，电流接地极，电压接地极三者应成0M—20M—40M的直线布极方法。
2）接地装置是接地网时，被测接地网G，电流接地极C，电压接地极P三者也应成直线布极方法。
电流接地极C与被测接地网G的边缘的距离应为Sp=（4—5）D（D为被测接地网G的对角线最大长度），被测接地网G与电压接地极P的距离应为Sp=（0.5-0.618）SL。
起重机械接地电阻测量与安全
起重机械接地电阻测量与安全起重机械在工业生产和建筑施工中起着非常重要的作用，但同时也存在一定的安全隐患。
在起重机械的使用中，接地电阻的测量和保持符合安全标准尤为重要，可以有效避免电气事故的发生。
本文将就起重机械接地电阻的测量与安全进行探讨。
一、起重机械的接地电阻测量原理接地电阻是指将某一目标物体与地面相连的电阻，它反映了目标物体与地之间的接触质量。
在起重机械中，接地电阻的测量主要是为了保证机械的安全可靠地接地，提供机械正常工作所需的电流回路。
1. 监测系统起重机械的接地电阻监测系统主要由地网、测量装置和显示设备组成。
地网是用来将接地电极与大地相连，可以降低接地电阻的大小。
测量装置是用来测量接地电阻的大小，可以根据测量结果来判断起重机械的接地情况。
显示设备是用来显示接地电阻的数值，方便操作人员进行监测和判断。
2. 测量原理接地电阻的测量原理主要是根据欧姆定律，即接地电极与地之间的电压与接地电阻的关系。
在测量时，先利用电源提供一定大小的电流，然后测量接地电极与地之间的电压，最后利用欧姆定律计算出接地电阻的大小。
二、起重机械接地电阻测量的方法起重机械接地电阻的测量方法多种多样，下面介绍几种常用的方法。
1. 二线法二线法是最常用的一种测量方法，它是使用两根导线连接起重机械的接地电极和测量电流回路的，然后测量电流和电压来计算出接地电阻的大小。
二线法测量简单方便，但由于测量导线的电阻不能忽略，所以会对测量结果产生一定的影响。
2. 四线法四线法是一种相对更准确的测量方法，它采用两根电流电极和两根电压电极分别与起重机械的接地电极相连，通过测量电流和电压来计算接地电阻的大小。
四线法能够消除测量导线电阻的影响，提高测量的准确度。
3. 频率扫描法频率扫描法是一种比较先进的测量方法，它是利用频率扫描测量仪来产生不同频率的电流信号，然后测量电压响应以及相位差来计算接地电阻的大小。
频率扫描法能够对复杂的接地电阻进行准确测量，但仪器的成本相对较高。
起重机械接地电阻的测量方法
２ １ 电流 表 、 ． 电压 表 法
测量 接 地 电阻 时 ， 助 电极 可采 用 直 线 布 置 或 辅 三角形 布 置 。辅 助 电极 采用 直线 布 置 时 ， 线 图 如 接 图 １ 示 。其 中 Ｒ 所 为 被 测 接 地 体 （ 地 装 置 ） Ｒ 接 ，，
为 电流辅 助接 地极 ， 电压 辅 助 接 地极 。接通 电 Ｒ为
成：
ｌ ～ 】 ３ 图 １ 直 线 布 置 的接 线 图
１ 与接 地体 连 接 的连接 线 电阻 。 ） ２ 接 地 体本 身 的 电阻 。 ） ３ 接 地 体与 土壤 的接 地 电 阻 。 ） ４ 当 电流 由接地 体 流 人 土 壤 后 ， 壤 呈 现 的电 ） 土
其中后两部分之和称为流散 电阻 ， 它们 占接地
电阻 的绝 大部 分 。 在 测量 接 地 电阻 时 ， 主要 有 以下 的 因素 影 响接
地 电阻 的测量 结果 ：
源后 ， 电流 沿被 测接 地 体 和 电流极 形成 回路 ， 为正 确 地 测 出接地 体 的 电位 ， 电压 极 必须插 在 零 电位 区 ｃ Ｄ 内， 时 ， 此 电压 表 的读 数 为 被 测 接 地 体 的对 地 电压
，
１ 接 地 电阻直 接 受 大地 电 阻率 的影 响 ， ） 大地 电 阻率 越低 ， 接地 电 阻就 越 小 。而 大 地 电 阻率 受 土壤 中所 含 水份 、 温度 等 因素 的影 响 ， 些 因素 随季 节 的 这
电流表 的读 数 为接 地 电 流 Ｉ， 接 地 电 阻 ＝ 则
供 电系统一 般 为 “ Ｎ” Ｔ 系统 ， 重 机 的 金 属结 构 （ 起 或
‘
４） 接地 电阻 测 试 仪 Ｅ端 （ ２ ｃ Ｐ 、２端 ） 的测 试 夹 ５ 接 地 电 阻 测 试 仪 的辅 助 接 地 极 探 针 的位 置 ）
一种新的起重机接地电阻测量方法
89中国设备工程Engineer ing hina C P l ant中国设备工程 2018.02 （下）根据《系统接地的型式及安全技术条件》的规定，将接地的型式分为TN、TT 及IT 三类系统。
TN 接地型式的系统又可具体分为三种：TN-C-S、TN-S、TN-C。
这些接地型式，只适用于标称电压为交流220/380V 的低压电网。
接地的主要作用是避免电气设备的漏电等故障从而引起人身触电伤害或发生火灾、爆炸等事故。
TN 系统中，重复接地是在采用接零保护系统中，将零线的一处或多处通过接地装置与大地做再次连接成为重复接地，是确保接零保护安全、可靠的重要措施。
TT 系统中，保护接地是为了防止在绝缘损坏时使人员免受触电的危险，将电气设备在正常情况下不带电的外壳或架构同接地体之间做良好的金属连接，为保证电气设备正常工作和人身安全而采取的一种用电安全措施。
IT 系统存在风险一般分为第一次接地故障和第二次异相接地故障。
分析接地型式是否安全，可以通过以下两点进行判断：第一，在发生接地故障时，能够在规定的时间内自动切断供电电源；第二，电气设备的金属外壳上的对地电压始终不超过安全电压，满足上述条件之一，则可认为接地型式是安全的。
1 传统接地电阻的测量方法1.1 常规方法对接地电阻的测量常规的电流表、电压表方法测量接地电阻时，应该把接地点连接的线路断开，再运用接地电阻测试仪对接地电阻进行测量。
测量时应避免测量线加长或卷绕在一起，特别是连接接地体的测量线若卷绕在一起，由于电感量大，会造成测量结果比实际值高出很多。
在现有的工厂厂区内，地面大多为水泥地面，其特点是硬化程度较高，使用接地电阻测试仪的时候需要在附近进行打桩测量，这样就很难找到理想的测量点，而且现场难以操作，因此，采用断开接地线进行接地电阻测量的方法实施难度很大。
主要有以下几方面的因素影响接地电阻的测量结果。
（1）探针的位置，其一是电流极探针与电压极探针的相对位置；其二是探针与接地网(或单根接地体)的相对位置。
起重机械接地电阻测量与安全
安全管理编号：LX-FS-A20279 起重机械接地电阻测量与安全In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑起重机械接地电阻测量与安全使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
为了确保起重机械安全，国家质量监督检验检疫总局于20xx年12月1日颁布施行了《起重机械监督检验规程》并在第6.7.2重要项目中对金属结构的接地提出了要求：“当起重机供电电源为中性点直接接地的低压系统时，整体金属结构的接地型式应采用TN或TT接地系统。
接地电阻不大于412;零线重复接地的接地电阻不大于10Ω。
采用TT接地系统时，起重机金属结构的接地电阻与漏电保护器动作电流的乘积应不大于50V”。
而要想做到正确地对《检规》中第6.7.2重要项目的检测就必须弄清楚有关接地电阻的概念和起重机械接地电阻测量的特点，本文就接地电阻的概念、接地电阻的测量、测量接地电阻时应注意的事项和起重机械接地电阻的测量与安全作一些介绍。
起重机械接地电阻测量与安全
起重机械接地电阻测量与安全引言：起重机械的安全运行对于工业生产至关重要。
接地电阻是起重机械安全运行的重要参数之一，它直接关系到起重机械的漏电保护以及防静电措施的有效性。
本文将介绍起重机械接地电阻的测量方法以及与安全相关的注意事项。
一、起重机械接地电阻的测量方法：起重机械接地电阻的测量是通过测量接地回路上的电阻值来确定的。
常用的测量方法有以下几种：1. 二线制测量法：该方法适用于没有接地导线的起重机械，它通过测量工作环境中的接地电阻来判断起重机械的接地电阻。
具体测量步骤为：（1）选择一块合适的地方作为测量点，并用万用表的电阻档连接测量点与剩余两线之间的电阻值；（2）将万用表的测量头分别连接到测量点与两个剩余线之间，记录下每次的测量值；（3）将所有记录的测量值进行平均，得到最终的接地电阻值。
2. 三线制测量法：该方法适用于有接地导线的起重机械，它通过测量接地导线的电阻值来确定起重机械的接地电阻。
具体测量步骤为：（1）选择接地导线的一端作为测量点，并用万用表的电阻档连接测量点与剩余两线之间的电阻值；（2）将万用表的测量头分别连接到测量点与两个剩余线之间，记录下每次的测量值；（3）将所有记录的测量值进行平均，得到最终的接地电阻值。
3. 四线制测量法：该方法适用于接地点与电流源之间有干扰或距离较远的情况下。
该方法通过测量接地点的电压降与通过接地电流计算接地电阻。
具体测量步骤为：（1）将电压表的两个测量头分别连接到接地点的两个点上，测量得到电压降；（2）将接地电流表连接到接地点上，测量得到接地电流；（3）利用欧姆定律计算接地电阻，即接地电阻等于电压降除以接地电流。
二、起重机械接地电阻测量的注意事项：起重机械接地电阻的测量需要注意以下几点，以确保测量的准确性和安全性：1. 安全防护措施：在进行接地电阻测量时，应按照操作规程进行，佩戴好相应的安全防护用品，如绝缘手套等，以防止电流对人身安全造成伤害。
2. 接地导线的选择：在进行三线制测量时，应选择具有良好导电性能的接地导线。
起重机械接地电阻的测试方法
３ ． ２导轨接头处 没有 金属跨接 线 由于锈蚀 、灰尘等原 因，导轨接 头处 的 鱼 尾板并不 能起到可靠 有效的接地 作用 ，而 有 的导轨接 头处甚至连 夹板也没有 ，轨缝 宽 有 ｌ Ｏ ｍ ｍ， 根本无法起到漏电保 护作用。一些 人将接地线 固定在道 轨压板螺栓 上 ，或将 接 地线焊到 大车轨道端 头的挡铁上 ，而挡铁 与 导轨没有焊接 ，均构成 虚接 ，即表 面形成 一 个接 地通 道，而实际是一个不稳定、不可靠 、 甚至不通 的接地通道 ，因而这种 接地完全 不 利于安全生产。 ３ ． ３ 接地端子截面不符合要求 接地端 子最好使 用扁钢 ，但 许多单 位采 用圆钢 。关于 圆钢截 面多大 为宜 ，相关标 准 尚未作 明确规定 ，由于一般桥 式起重机 要求 接地端子金属截面不小于 １ ５ ０ ｍ ｍ ２ ， 故圆钢的 直径不应小于 （ Ｉ ） １ ３ ． ８ ｍｍ，但一些单位用的是 ｑ ￣ １ ０ ｍｍ 圆钢 ，个别单位甚 至用 ４ ｍｍ 圆钢， 截面显然太小 。 ３ ． ４接地线截面小于标准 桥式 起重机 中，大车运 行轨道 到大地都 有两 根 以上接 地线，但有 的单位实质 只有一 根有效 ，其余 的已不起保护作用 。 ３ ． ５ 接零保护 与接地保 护置于 同一保护 系统 部分起重设备需要接零保护， 即在低压 中性 点接地电网， 但接零系统的电 气设备就不能再接 地。 检测发现， 有些单位对起重机既做接零保护， 又做接地保护，这是极不安全的。 ３ ． ６接地保 护与电焊搭铁 不能混淆 电焊 是工厂常有 的生产作业 ， 电焊作 业 必须采用 地线搭铁 ，让焊机 、焊 丝、被焊 工 件 、地线 与大地形成 一个回路 ，否则 ，不 能 进行 电焊 作业 ，而有 些搭铁 只是简单压搭 ， 并没有焊 接也可进行 电焊作 业：于是 ，一些 起重设 备维护工误 认为简单 压搭也可适 用于 地线保 护装置地线 连接 。其 实，这是 一个极 大误 区，接地保护 与 电焊搭 铁绝不能 混淆， 电焊搭铁是生产操作 ，连接不好可重新连接 ， 但接地保护是安全措施 ，必须百分之百可靠 ， 否则会危及操作人员 的生命安全 。
浅议起重机TN-S 系统的重复接地电阻
2021/04总第542期浅议起重机TN-S系统的重复接地电阻杨伟洪1，蒋元栋2（1. 东莞市理工软件有限公司，广东东莞 523001；2. 江苏省特种设备安全监督检验研究院苏州分院，江苏苏州 320500）［摘要］本文以起重机TN-S系统接地保护制式为例，分析了间接接触防护的基本原理和系统中保护零线重复接地的重要性；同时结合TSG Q7015-2016《起重机械定期检验规则》中的相关规定，阐明了TN-S系统中控制重复接地电阻的目的和意义，并指出了重复接地电阻测量的注意事项，以达到明确原理、规范测量、正确判定、保证起重机安全运行的目的。
［关键词］起重机；TN-S系统；重复接地电阻［中图分类号］TH21 ［文献标识码］B ［文章编号］1001-554X（2021）04-0075-04Discussion on repeated grounding resistance of crane TN-S systemYANG Wei-hong，JIANG Yuan-dong接地是供用电系统中最为常见的基本形式，主要可分为工作接地和安全接地两种。
工作接地如相电压220V/线电压380V供电系统（以下简称220V/380V系统）中变压器次级中性点的工作接地；安全接地如保护零线的重复接地及电气设备外露可导电部分（可触及的金属外壳）的保护接地等。
在220V/380V系统中，通常采用TN、TT或IT系统接地保护制式来达到防止人体受到意外电击（即间接接触防护）和保证电网安全正常运行的目的。
其中TN系统是起重机常用的一种接地保护制式，且TN系统又可分为TN-S、TN-C-S和TN-C 三种形式。
在TN系统中保护零线（含PE或PEN导体）的重复接地有着举足轻重的作用，且重复接地电阻的大小将直接关系到当处于系统故障状态下起重机的对地电压。
TSG Q7015-2016《起重机械定期检验规则》（以下简称《定检规》）中C8.9.2.2规定：“采用TN接地系统时，PE线重复接地每一处的接地电阻不大于10Ω（测量时把接地线从重复接地体上断开）”。
浅谈起重机械接地形式及其检验
浅谈起重机械接地形式及其检验
起重机械接地形式及其检验，是指对起重机械的接地方式进行讨论，并对其进行检验与评估。
接地是指将起重机械与地面之间建立良好的电气连接，以确保操作人员的安全，并有效地排除起重机械的静电积聚和雷击等问题。
起重机械的接地形式有以下几种：
1. 金属接地：即将起重机械的金属部分直接与地面连接，通过金属导体的传导作用来实现接地。
这是最常见的接地形式，也是最基础的接地方式。
2. 集中接地：即将起重机械的接地点集中在一处，通过金属导体将起重机械的接地点连接至地面。
这种接地形式具有节省材料和减少维护工作等优点，但也存在接地电阻大和接地电位差大的问题。
起重机械接地形式的选择应根据实际情况进行，具体的接地方案也需要经过专业人员的设计和评估。
在选择接地形式时，需要考虑起重机械的种类、使用环境、地质条件等多种因素，以确保接地的有效性和安全性。
1. 接地电阻检验：通过测量接地系统的电阻值，来评估接地系统的良好性。
通常采用电阻测量仪进行测量，要求接地电阻值在一定范围内。
3. 接地导体的材质和截面检验：对接地导体的材质和截面进行检验，确保其符合要求，并能够满足起重机械的接地需求。
4. 接地系统的连通性检验：对接地系统的各个接地点进行检验，确保其能够有效地连通，避免出现接地失效的情况。
起重机械接地形式及其检验是非常重要的工作，对于起重机械的安全运行和操作人员的人身安全都具有重要意义。
只有通过合理的接地设计和有效的接地检验，才能确保起重机械在使用过程中的稳定性和安全性。
起重机接地电阻测量方法
起重机接地电阻测量方法
检测起重机接地电阻的方法：
1. 使用一台正常工作的绝缘电阻仪，将其之前的探头连接到需要测量接地电阻的回路，然后测量接地电阻的数值。
2. 单开伦ん、投射自相关法：在回路节点处安装一对连接记录仪，分别连接到控制信号线和接地线上，并同时录制两者之间的电位差数据。
通过计算两者的时域自相关函数或空域自相关函数，来获得接地电阻的值。
3. 交流投注法：使用交流投注电流发生器，在控制信号线上发出一定强度的交流波形投注电流，从接地线侧同步地检测和记录这个电流在接地系统中的变化，通过计算当前投注电流的投注比和相关的特性参数，可以获得接地电阻的值。
4. 使用正序累加式和负序累加式测量法：将检测线分别接到控制信号线和接地线处，然后以正序或负序的方式将检测线累加在同一处。
通过计算检测线累加前后的电压差变化，从而得出接地电阻的值。
起重机械接地电阻测量与安(二篇)
起重机械接地电阻测量与安为了确保起重机械安全，国家质量监督检验检疫总局于xx年12月1日颁布施行了《起重机械监督检验规程》并在第6.7.2重要项目中对金属结构的接地提出了要求：“当起重机供电电源为中性点直接接地的低压系统时，整体金属结构的接地型式应采用TN或TT接地系统。
接地电阻不大于412;零线重复接地的接地电阻不大于10Ω。
采用TT接地系统时，起重机金属结构的接地电阻与漏电保护器动作电流的乘积应不大于50V”。
而要想做到正确地对《检规》中第6.7.2重要项目的检测就必须弄清楚有关接地电阻的概念和起重机械接地电阻测量的特点，本文就接地电阻的概念、接地电阻的测量、测量接地电阻时应注意的事项和起重机械接地电阻的测量与安全作一些介绍。
1接地电阻的概念与大地紧密接触并形成电气连接的一个或一组导体，叫接地极。
通过接地极与大地相连接，称之为接地。
接地按用途分，有防雷接地、防静电接地、防触电接地、工作接地、零线的重复接地、还有逻辑接地。
工频电流或冲击电流从接地极向周围大地流散时，土壤呈现的电阻称为接地电阻。
通过接地极流入大地的电流作半球形散开，半球形的球面，在距接地极越远，电阻越小，20m以外的地方，已无电阻的存在，也就无电压降了。
20m以外的地方，电位等于零，称为电气上的零电位，也称地电位。
在接地体分布密集的地方很难找到电气上的接地。
在电子设备的各级电路中，有一个参考电位，这个电位称为逻辑地。
它可以是电子设备的机壳、底座、印刷电路板的地线、建筑物内总接地端子、接地干线。
逻辑地，可以与大地相连接，也可以不连接，逻辑地没有接地电阻的概念。
接地电阻的数值等于接地极的对地电位与通过接地极的接地短路电流的比。
所谓接地电阻是表征工频电流或冲击电流通过接地极向周围大地流散的能力。
接地电阻愈小，流散愈快。
接地电阻不能用从接地极到大地某点的电阻来表达，因此，不能用欧姆表测量接地电阻。
可以认为，接地电阻虽然具有直流电阻相同的量纲，但实际上是土壤电阻率ρ与电容的比率乘以介电系数ε，因此，确切地说，接地电阻应称为接地阻抗。
2019最新范文-起重机械接地电阻测量与安全
起重机械接地电阻测量与安全为了确保起重机械安全，国家质量监督检验检疫总局于2002年12月1日颁布施行了《起重机械监督检验规程》并在第6.7.2重要项目中对金属结构的接地提出了要求：“当起重机供电电源为中性点直接接地的低压系统时，整体金属结构的接地型式应采用TN或TT接地系统。
接地电阻不大于412;零线重复接地的接地电阻不大于10Ω。
采用TT接地系统时，起重机金属结构的接地电阻与漏电保护器动作电流的乘积应不大于50V”。
而要想做到正确地对《检规》中第6.7.2重要项目的检测就必须弄清楚有关接地电阻的概念和起重机械接地电阻测量的特点，本文就接地电阻的概念、接地电阻的测量、测量接地电阻时应注意的事项和起重机械接地电阻的测量与安全作一些介绍。
1接地电阻的概念与大地紧密接触并形成电气连接的一个或一组导体，叫接地极。
通过接地极与大地相连接，称之为接地。
接地按用途分，有防雷接地、防静电接地、防触电接地、工作接地、零线的重复接地、还有逻辑接地。
工频电流或冲击电流从接地极向周围大地流散时，土壤呈现的电阻称为接地电阻。
通过接地极流入大地的电流作半球形散开，半球形的球面，在距接地极越远，电阻越小，20m以外的地方，已无电阻的存在，也就无电压降了。
20m以外的地方，电位等于零，称为电气上的零电位，也称地电位。
在接地体分布密集的地方很难找到电气上的接地。
在电子设备的各级电路中，有一个参考电位，这个电位称为逻辑地。
它可以是电子设备的机壳、底座、印刷电路板的地线、建筑物内总接地端子、接地干线。
逻辑地，可以与大地相连接，也可以不连接，逻辑地没有接地电阻的概念。
接地电阻的数值等于接地极的对地电位与通过接地极的接地短路电流的比。
所谓接地电阻是表征工频电流或冲击电流通过接地极向周围大地流散的能力。
接地电阻愈小，流散愈快。
接地电阻不能用从接地极到大地某点的电阻来表达，因此，不能用欧姆表测量接地电阻。
可以认为，接地电阻虽然具有直流电阻相同的量纲，但实际上是土壤电阻率ρ与电容的比率乘以介电系数ε，因此，确切地说，接地电阻应称为接地阻抗。
起重机械接地电阻的测量方法
起重机械接地电阻的测量方法
林文仔
【期刊名称】《现代测量与实验室管理》
【年(卷),期】2006(014)002
【摘要】本文分析了接地电阻的测量误差,并介绍起重机械接地电阻的测量方法.【总页数】2页(P15-16)
【作者】林文仔
【作者单位】广东省江门市特种设备检验所,江门,510070
【正文语种】中文
【中图分类】TM934.14
【相关文献】
1.起重机械接地电阻的测量 [J], 许竞
2.起重机械接地电阻测量与安全 [J], 原徐成;赵国
3.多种接地电阻测量方法的探讨 [J], 郝仕涛; 李润生
4.煤发电厂大地网接地电阻测量方法及影响因素分析 [J], 史锡军; 杨清; 欧林忠
5.输电线路杆塔接地电阻测量方法研究 [J], 王明华
因版权原因，仅展示原文概要，查看原文内容请购买。
起重机绝缘电阻检测方法探讨
起重机绝缘电阻检测方法探讨内蒙古赤峰 024000摘要：目前，起重机在基础设置建设中的应用越来越广泛，同时起重机的安全备受关注，因此我国市场管理总局颁布了《起重机械监督检验规程》，其中做了如下的要求：利用额定电压小于500v检测时，电气线路对地的绝缘电阻在通常情况下要超过0.8MΩ，当在潮湿环境下，绝缘电阻应该超过0.4 MΩ。
规定中没有考虑到温度对绝缘电阻检测的干扰，另外，潮湿环境和通常情况无法划分，因此，应该提出有效的起重机绝缘电阻的检测方法。
关键词：起重机；绝缘电阻；检验检测一、检测前准备工作1.1利用绝缘电阻表对起重机绝缘电阻进行检测前，必须切断被测设备电源，并对地短路放电，不允许在设备带电的情况下进行测量。
应该将起重机地面供电的总电源开关断开，接着，将和起重机相关设备连接的线拆除，进而达到将起重机的相关设备接地放电的目的。
对于变频器、电缆、电动机等容量较大的设备进行充分放电。
1.2在检测过程中使整个电路的绝缘电阻连接起来。
在检测时，起重机上的总电源开关、凸轮控制器、主接触器等应该处于关闭状态。
在有单相负载的情况下，应该将各相线上的负载断开。
1.3检测过程中兆欧表必须平稳，并且远离大的外磁场和电流导体。
检测引线必须充分分开，不能和起重机相关设备的其余位置接触。
1.4如果起重机的电气设备和线路存在污物应该利用清洁的软布将设备外绝缘表面上的污物清除。
二、接地电阻检测方法接地电阻是指接地的导体和大地之间存在的电阻。
电路组成包括大地导体电阻、地表土壤电阻、接地导线电阻。
而测量接地电阻则是通过测量接地电流值，并将电路所加电压值与电流值相比。
另外，之所以选择交流电，是因为接地电极极容易出现极化现象，影响实验结果。
通常情况下，检测人员会选择50赫兹的交流电。
2.1电压-电流表检测方法起重机的接地电阻检测方法包括电压-电流表法、简易测量法以及专用电阻仪，其划分标准是：检测装置的不同。
所谓电压-电流表法，顾名思义是在电路中测量出电压及电流的值，然后进行接地电阻的计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈起重机械接地电阻的测量
摘要：阐述了标准中起重机械接地电阻的具体规定。
针对几种常用的测量方法和原理做了介绍，比较和评价了各种方法优略。
并论述了在不同接地系统中测量接地电阻的具体应用。
关键词：接地电阻；测量；起重机
对起重机械，接地是为了防止人身遭受电击、设备和线路遭受损坏、预防火灾和防止雷击、防止静电损害，保障电力系统正常运行的目的。
通常所谓的接地装置是接地极和接地线的总称。
接地极是埋入土壤中或混凝土基础中作散流作用的导体，分自然接地体和人工接地体。
自然接地极为：地下金属水管系统、建筑物的金属结构和钢筋混凝土结构；人工接地极则采用水平敷设的圆钢、扁钢、金属接地板，垂直敷设的角钢、钢管、圆钢等。
严格意义上讲接地电阻由三部分：接地极的自电阻、接地极之间的互电阻、接地极表面和土壤之间的接触电阻。
这三部分电阻中，接地极表面和土壤之间的电阻是接地电阻的主要部分，因此只把接地电阻理解为接地极电阻是错误的。
接地电阻的物理概念是工频电流或冲击电流从接地极向周围大地流散时，土壤所呈现的电阻。
电流通过接地极流入大地作半球形散开，距接地极越远电阻越小，20M 以外的地方，已无电阻的存在，无电压降。
20M以外我们称为电气上的零电位，也称地电位。
讨论的系统接地就是将接地电阻R0的值做得足够小，使接地装置在接地电流I0通过时，接地导线与地的接地电压U0尽量低。
接地系统在做好后，接地电阻R0是一个常数，接地点电压U0随着接地电流I0增大而升高。
1.接地电阻测量布极方式
1.1电压表—电流表法
1）单根接地极时，被测单根接地极，电流接地极，电压接地极三者应成0M—20M—40M的直线布极方法。
2）接地装置是接地网时，被测接地网G，电流接地极C，电压接地极P三者也应成直线布极方法。
电流接地极C与被测接地网G的边缘的距离应为Sp=（4—5）D（D为被测接地网G的对角线最大长度），被测接地网G与电压接地极P的距离应为Sp=（0.5-0.618）SL。
1.2接地电阻测量仪
接地电阻测量仪一般输出电压为6V交流电源，恒定10A或25A的交流源
加到被测两点间，由于其自备电源，使用便利。
电源供电，另便于携带。
测量时不必繁复的计算，可直接读出数据。
1.3钳形接地电阻测试仪
一些使用接地电阻测试仪无法测量情况，可采用钳形接地电阻测试仪。
钳形接地电阻测量仪只能测量回路电阻，数值只作参考。
2.对不同供电系统起重机接地电阻测量
起重机的供电电源一般采用380低压系统。
分TN和TT系统和IT系统。
据GB6067.1-2010《起重机械安全规程》中8.8.8项“对于保护接零系统，起重机械的重复接地或防雷接地电阻不大于10Ω。
对于保护接地系统的接地电阻不大于4Ω”
TN系统：GB14050—2008《系统接地的型式及安全技术要求》中5.2条中规定了TN系统的技术要求。
桥式起重机金属结构应接零线，漏电时起重机的总电源短路保护动作，切断故障电源；此时，系统有两个接地电阻，一中性点工作接地电阻，按GBJ65小于4Ω，由供电部门负责；另一就是零线重复接地电阻，小于10Ω。
TT系统：用电设备金属外壳用保护地线接至与电源接地点无关的接地极。
TT系统内往往不能采用熔断器、低压断路器作接地故障保护而需采用漏电保护器作为主保护。
低压TT系统零线不能作为设备的接地保护，因为TT系统设备单独接地，若N线再接地，3相不平衡时，设备外壳就会带电。
IT系统：GB14050—2008中5.4条中规定了IT系统的技术要求。
起重机金属结构采用接地保护，接地电阻应不大于RA≤50/Id，Id为系统发生相线与桥式起重机金属结构相碰的第一次接地故障时，桥式起重机金属结构的接地短路电流；但标准未规定接地电阻的数值。
IT系统第一次接地故障的安全条件是Id*RA≤50。
第二次异相接地故障时，要满足：In*Rd≤50，In-漏电保护器额定动作电流，Rd-电气设备接地电阻。
3.测量中应注意的问题
1）如果电流探棒无法距接地极40m的地方：电位探棒和电流探棒打在接地极的前后两面，与接地极相距20m，三点成一线。
如果只能在接地极的一个方向打探棒时，可三角布置，三者距20m。
2）当测试环境为混凝土地面时，探棒打入位置可采用：将两块平整的钢板（250mm*250mm）放在混凝土路面上，在钢板与地面间浇水，测试线夹在钢板，测量结果都和探棒打入地下测量的结果相同。
3）测量时电压极附件不能有与被测接地体相连接的其他接地体。
4）应尽量在干燥季节测量，避免雨中或雨后测量。
5）测量的供电电源应尽量采用隔离变压器。
6）对于供电电源的中性点接地装置与车间的接地装置在地下用接地体连接时，零线重复接地电阻不必测量，属“接地通零”情况（如下图）。
7）安装起重机的车间和建筑物内，采用了“主等电位联接”时，可不必再另外要求零线重复接地。
参考文献：
[1]赵国.起重机械电气安全技术检验》--大连理工大学出版社.2008.
[2]GB14050-2008.《系统的接地型式及技术安全要求》.
[3]GBJ65—83.《工业与民用电力装置接地设计规范》.。
