接地电阻的测量方法
接地电阻测量的几种方法
接地电阻测量的几种方法
1.两线法
条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到己知地。
2.三线法
条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的间隔不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.四线法
基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。
测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻丈量方法中正确度最高的。
4.单钳测量
测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.双钳法
条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相
应的插口上，将两钳卡在接地导体上，两钳间的间隔要大于0.25米。
四种测量接地电阻的方法
四种测量接地电阻的方法接地电阻是指接地装置与大地之间的电阻，是评价接地装置性能的重要指标之一。
接地电阻的大小直接影响着接地系统的安全性能。
为了准确测量接地电阻，现有多种方法可供选择。
本文将介绍四种常用的测量接地电阻的方法。
一、电压降法电压降法是最常用的测量接地电阻的方法之一。
它利用了接地电阻与接地电流之间的线性关系。
在测量过程中，将一定电压施加到接地装置上，通过测量接地电流与施加电压之间的比值，可以得到接地电阻的数值。
这种方法简单易行，测量结果较为准确，但受到干扰较大时，测量结果可能会有较大误差。
二、电桥法电桥法是一种精确测量接地电阻的方法。
它利用了电桥平衡条件，通过调节电桥的参数使电桥达到平衡状态，从而测量出接地电阻的数值。
这种方法具有较高的精度，适用于精密测量场合。
但由于电桥的结构复杂，操作较为繁琐，需要较高的技术水平。
三、频率扫描法频率扫描法是一种较为先进的测量接地电阻的方法。
它利用了频率对接地电阻的影响，通过在不同频率下测量接地电阻的阻抗，从而得到接地电阻的数值。
这种方法能够减小外界干扰的影响，提高测量的准确性。
同时，频率扫描法还可以用于判断接地系统是否存在故障，具有一定的故障诊断能力。
四、反射法反射法是一种间接测量接地电阻的方法。
它利用了接地电阻与传输线特性之间的关系。
在测量过程中，将信号源接入接地装置，经过传输线传输到另一端，并反射回来。
通过测量信号源与反射信号之间的差异，可以推算出接地电阻的数值。
这种方法适用于大地接地电阻的测量，具有较高的测量精度。
测量接地电阻的方法有电压降法、电桥法、频率扫描法和反射法。
每种方法都有其适用的场合和特点。
在实际应用中，需要根据具体情况选择合适的测量方法，并注意排除干扰因素，以确保测量结果的准确性和可靠性。

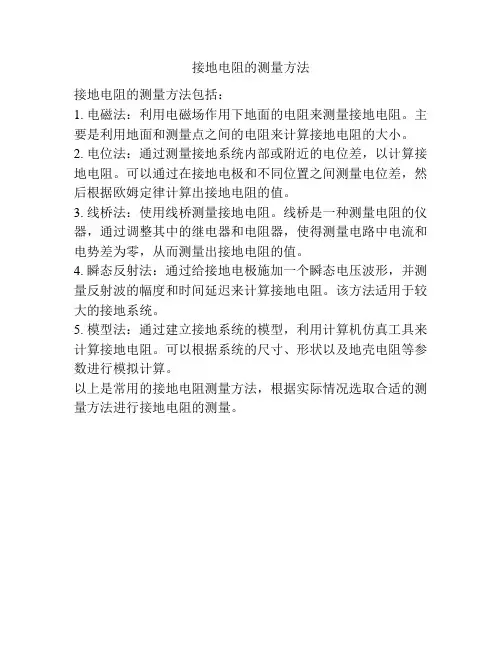

接地电阻的测量方法
接地电阻的测量方法
接地电阻的测量方法包括：
1. 电磁法：利用电磁场作用下地面的电阻来测量接地电阻。
主要是利用地面和测量点之间的电阻来计算接地电阻的大小。
2. 电位法：通过测量接地系统内部或附近的电位差，以计算接地电阻。
可以通过在接地电极和不同位置之间测量电位差，然后根据欧姆定律计算出接地电阻的值。
3. 线桥法：使用线桥测量接地电阻。
线桥是一种测量电阻的仪器，通过调整其中的继电器和电阻器，使得测量电路中电流和电势差为零，从而测量出接地电阻的值。
4. 瞬态反射法：通过给接地电极施加一个瞬态电压波形，并测量反射波的幅度和时间延迟来计算接地电阻。
该方法适用于较大的接地系统。
5. 模型法：通过建立接地系统的模型，利用计算机仿真工具来计算接地电阻。
可以根据系统的尺寸、形状以及地壳电阻等参数进行模拟计算。
以上是常用的接地电阻测量方法，根据实际情况选取合适的测量方法进行接地电阻的测量。
接地电阻测试方法
接地电阻测试方法接地电阻是一个非常重要的安全参数，它可以用来测试系统的安全性和可靠性。
本文旨在详细介绍如何进行接地电阻测试，以及其相关技术要点。
一、接地电阻测试的基本原理接地电阻测试是检测系统地线安装质量的一种测试方法，它可以用来检测地线是否达到规定的安全要求，确保系统的安全性和可靠性。
接地电阻测试的基本原理是：用低阻抗旋转电阻器（回路图中的“R”）、有效原始接地点（即从电源到地）处计算出来的电路电阻值（即电流比电压）作为接地电阻的测量值。
二、不同类型的接地电阻测试方法1.仪器法仪器法是接地电阻测试最主要的方法之一，它利用专业仪器测量接地电阻，实现准确、可靠的测量。
常用的仪器有安全接地测试仪、接地电阻表等，它们可以通过测量电流、电压和功率来测量接地电阻的准确度。
2.电感法电感法也称为短路电感法，是一种快速准确测量接地电阻的方法。
它利用电感器结合脉冲发生器的原理，通过短路测试接地电阻，从而获得接地电阻值。
3.电位法电位法也称为滤波电位法，是用于测量接地电阻的一种特殊测量方法。
它采用脉冲发生器作为输入源，在接地电阻测试点上输出一个脉冲电压，通过测量脉冲电压的幅度，从而可以获得接地电阻的值。
三、接地电阻测试的注意事项1.应按规定的接地电阻值进行测试，如果设备接地电阻超过所规定的值，可能会产生安全风险。
2.接地电阻的测量结果应及时记录，频繁进行接地电阻测试，以保证系统的安全性。
3.在测试过程中，应按正确的测试步骤进行操作，以避免测量失败，以保证测量的准确性。
四、总结接地电阻是电力系统运行安全的重要参数，它的测量不仅可以保证系统的安全性，也可以预防事故的发生。
本文详细介绍了接地电阻测试的基本原理和不同类型的测试方法，以及测试过程中的注意事项，以期能够帮助读者更好地了解接地电阻测试的要点。
怎样测接地电阻
怎样测接地电阻
测试接地电阻的常用方法有以下几种：
1. 电桥法：使用电桥或者数字电阻测量仪，将待测接地电线与参考电阻器相连，通过调节电桥的调节电阻，使得电压表或者数字电阻测量仪显示为零，然后测量和记录电桥的调节电阻值，最后根据公式计算出接地电阻。
2. 两电极法：将两个电极插入地面，在一定电流和时间的激励下，测量电极之间的电压降，通过计算得到接地电阻。
3. 线圈法：将一根长线圈接地，通过将一个小电流源和准确的电流表与线圈相连，测量线圈上的电压，然后根据线圈电压和电流的关系，计算得到接地电阻。
4. 法兰法：适用于测量接地电极抗腐蚀性环境中的电阻值。
将接地电极与法兰板连接，通过施加一个真实电流源，测量法兰板和地的电压降，然后根据计算公式得到接地电阻。
无论使用何种方法进行测量，都需要注意测量环境和仪器正确连接，以及测量过程中的安全。

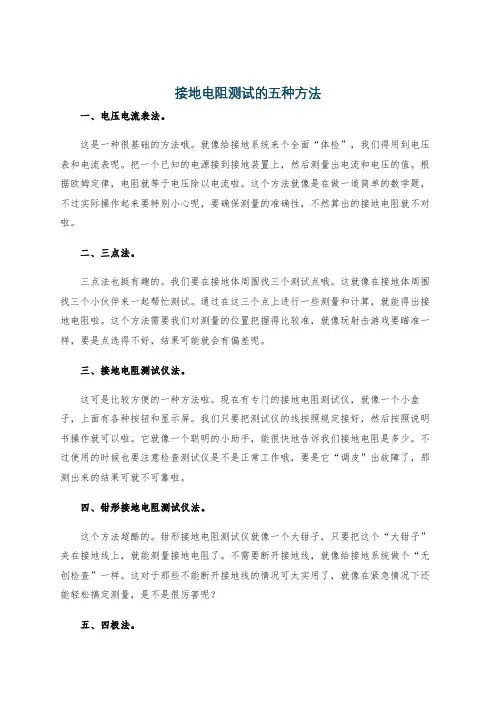

接地电阻测试的五种方法
接地电阻测试的五种方法一、电压电流表法。
这是一种很基础的方法哦。
就像给接地系统来个全面“体检”，我们得用到电压表和电流表呢。
把一个已知的电源接到接地装置上，然后测量出电流和电压的值。
根据欧姆定律，电阻就等于电压除以电流啦。
这个方法就像是在做一道简单的数学题，不过实际操作起来要特别小心呢，要确保测量的准确性，不然算出的接地电阻就不对啦。
二、三点法。
三点法也挺有趣的。
我们要在接地体周围找三个测试点哦。
这就像在接地体周围找三个小伙伴来一起帮忙测试。
通过在这三个点上进行一些测量和计算，就能得出接地电阻啦。
这个方法需要我们对测量的位置把握得比较准，就像玩射击游戏要瞄准一样，要是点选得不好，结果可能就会有偏差呢。
三、接地电阻测试仪法。
这可是比较方便的一种方法啦。
现在有专门的接地电阻测试仪，就像一个小盒子，上面有各种按钮和显示屏。
我们只要把测试仪的线按照规定接好，然后按照说明书操作就可以啦。
它就像一个聪明的小助手，能很快地告诉我们接地电阻是多少。
不过使用的时候也要注意检查测试仪是不是正常工作哦，要是它“调皮”出故障了，那测出来的结果可就不可靠啦。
四、钳形接地电阻测试仪法。
这个方法超酷的。
钳形接地电阻测试仪就像一个大钳子，只要把这个“大钳子”夹在接地线上，就能测量接地电阻了。
不需要断开接地线，就像给接地系统做个“无创检查”一样。
这对于那些不能断开接地线的情况可太实用了，就像在紧急情况下还能轻松搞定测量，是不是很厉害呢？五、四极法。
四极法相对来说就更精确一些啦。
它要用到四个电极，在接地体周围按照一定的距离布置好。
然后通过测量电极之间的电压和电流等数据，经过比较复杂的计算得出接地电阻。
这个方法就像一场精密的科学实验，每一个步骤都要做得很细致，不过它得出的结果也更值得信赖呢。
接地电阻测量方法
接地电阻测量方法接地电阻是指接地装置与地之间的电阻，也是评价接地装置性能的重要指标之一。
正确的接地电阻测量方法对于确保设备和人员的安全至关重要。
下面将介绍几种常用的接地电阻测量方法。
1. 四线法测量法。
四线法测量法是一种精确测量接地电阻的方法。
它通过使用四根导线，分别为两根电流引线和两根电压引线，来消除导线电阻对测量结果的影响。
具体操作步骤如下：（1）将两根电流引线接入电流源，将两根电压引线接入电压表。
（2）在接地装置上选择合适的位置插入四根导线。
（3）通电后，记录电流源输出的电流值和电压表显示的电压值。
（4）根据测得的电流和电压值计算出接地电阻值。
2. 三线法测量法。
三线法测量法是一种简便的接地电阻测量方法，适用于一般的接地装置。
具体操作步骤如下：（1）将一根导线接入电流源的负极，另一根导线接入电流源的正极。
（2）将剩下的一根导线接入接地装置。
（3）通电后，记录电流源输出的电流值和接地装置上的电压值。
（4）根据测得的电流和电压值计算出接地电阻值。
3. 二线法测量法。
二线法测量法是一种简单的接地电阻测量方法，适用于小功率接地装置。
具体操作步骤如下：（1）将一根导线接入接地装置。
（2）将另一根导线接入接地装置周围的大地。
（3）通电后，记录接地装置周围的电压值。
（4）根据测得的电压值计算出接地电阻值。
总结。
在进行接地电阻测量时，需要注意以下几点：（1）测量前应检查测量仪器的工作状态，确保其正常工作。
（2）选择合适的测量方法，根据接地装置的类型和功率进行选择。
（3）在测量过程中，应注意安全，避免触电和其他意外伤害的发生。
（4）测量结果应记录并进行分析，及时发现问题并进行处理。
通过合理选择和正确使用接地电阻测量方法，可以有效评估接地装置的性能，保障设备和人员的安全。
希望以上介绍的方法能够帮助大家更好地进行接地电阻的测量工作。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指电气设备或电气系统的导体与大地之间的电阻，它是保障电气设备安全运行的重要参数。
接地电阻的测量方法有很多种，下面将详细介绍几种常用的测量方法。
一、二线法测量法：二线法测量法是最简单、最常用的接地电阻测量方法。
它的原理是通过在接地电极上加一“工频电压”，然后测量出接地极与地之间的电流大小，从而计算出接地电阻的大小。
这种方法适用于小型、小电阻的接地电极测量，但对于大型、高电阻的接地电极测量效果不理想。
具体操作步骤如下：1. 将电压表的负极与接地电阻的引线连接，电压表的正极与电流表的正极连接，电流表的负极再与接土极连接，形成一个闭合回路。
2. 调整电流表的量程为适宜范围，然后通电，记录电流表的示数。
3. 根据所用电流表的量程以及电流表示数，计算出接地电阻的大小。
二、三线法测量法：三线法测量法是通过增加一根电流回路的导线，来消除电阻检测回路中测量电流导线的电阻，从而提高测量精度。
这种方法适用于较大电流的测量，可以有效提高测量准确性。
具体操作步骤如下：1. 在二线法的基础上增加一根电流回路的导线，将增加的导线连接到接地电极上。
此时测量回路是包括电流源线路、接地电极和测量回路线路的一个闭合回路。
2. 通电，记录电流表的示数。
3. 根据电流表示数和电流源的工作电压，计算出接地电阻的大小。
三、电桥法测量法：电桥法测量法是一种精确、准确的接地电阻测量方法。
它通过调整电桥中四个电阻的大小，使得电桥平衡，从而得到接地电阻的测量结果。
具体操作步骤如下：1. 将电桥的四个电阻接上合适的数值，以及地电阻仪的电极接到需要测量的接地电极上。
2. 通电，调整电桥的电阻，使得电桥平衡。
3. 根据平衡时电桥的电阻数值，以及电桥的原理，计算出接地电阻的大小。
四、无线电法测量法：无线电法测量法是一种非接触式的接地电阻测量方法，它使用无线电信号通过地下的传导与散射，从而测量出接地电阻的大小。
这种方法适用于大型、复杂地形的接地电极测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地电阻的测量1.接地电阻的概念与大地紧密接触并形成电气连接的一个或一组导体，叫接地极。
通过接地极与大地相连接，称接地。
接地,按用途分，有防雷接地，防静电接地，防触电接地，工作接地，零线的重复接地，还有逻辑接地。
工频电流或冲击电流从接地极向周围大地流散时，土壤呈现的电阻称为接地电阻。
通过接地极流入大地的电流作半球形散开，半球形的球面，在距接地极越远，电阻越小，20M以外的地方，已无电阻的存在。
也就无电压降了。
20M以外的地方，电位等于零，我们称为电气上的零电位，也称地电位。
在接地体分布密集的地方很难找到电气上的地。
电子设备中各级电路中，有一个参考电位，这个电位称为逻辑地。
它可以是电子设备的机壳、底座、印刷电路版的地线，建筑物内总接地端子，接地干线。
逻辑地，可以与大地相连接，也可以不连接。
逻辑地没有接地电阻的概念。
接地电阻的数值等于接地极的对地电位与通过接地极的接地短路电流的比。
所谓接地电阻是表征工频电流或冲击电流通过接地极向周围大地流散的能力。
接地电阻愈小，流散愈快。
接地电阻不能用从接地极到大地某点的电阻来表达，因此，不能用欧姆表测量接地电阻。
可以认为，接地电阻虽然具有直流电阻相同的量纲，但实际上是土壤电阻率ρ与电容的比率乘以介电系数ε，因此，确切的说，接地电阻应称为接地阻抗。
同时，由于接地电阻R含有电容C这一分量。
因此，测量时，不能使用直流电源。
也不宜使用功率表法来测量，用功率法的指示值只反映电阻分量。
而且一般功率表法的误差与功率因数COSΦ有关。
随着COSΦ的降低，误差较大。
接地电阻的阻抗角一般都是在Φ=COS—1（0.5-0.7）之间，因此，不宜使用功率表法来测量，因误差较大。
由此可见，接地电阻与一般导体的电阻R=Ρl/S的物理概念是不一样的。
其值与土壤电阻率ρ和介电系数ε的乘积成正比，与电容C成反比，而与接地装置内部的引线长度无关。
2．测量方法1）测量原理接地装置工频接地电阻的数值，等于接地装置的对地电压与通过接地装置流入地中的工频电流的比值因此，测量接地电阻必须测量接地装置的对地电压和流入地中的工频电流接地装置的对地电压是指接地装置与地中电流场的实际的零电位区之间的电位差。
因此，必须在接地体中通过流入地中的工频电流，电源的一端接接地装置上，另一端接在能与被测接地极构成回路的辅助电流接地极上。
电压表的一端接在接地装置上，另一端接在处于实际的零电位区的电压接地极上。
由于，单根接地极的零电位区在距单根接地极20M以外的地方，同时，电流接地极与电压接地极避免相互干扰，电压接地极必须设在距被测接地极和电流接地极20M以外的地方。
因此，被测单根接地极，电流接地极，电压接地极三者应成20M—40M的直线布极方法。
测量的电流不能过小，但也没有必要大到接近系统实际短路电流的数值。
一般采用实际短路电流的1/5；电源应为独立电源，其容量约为5—10KVA；电源电压应在65—220V。
可采用交流电焊机的次级做为电源。
接地电阻测量仪，它一般也输出一个空载电压为6V的交流电源，电流为恒定10A或25A的交流源加到被测两点间，该仪器可测出两点间的电压降，并根据欧姆定律，直接显示出被测两点间的电阻。
2）测量方法①电压表—电流表法适合测量小于0.5欧的接地装置。
单根接地极时，被测单根接地极，电流接地极，电压接地极三者应成20M—40M的直线布极方法。
接地装置是接地网时，被测接地网G，电流接地极C，电压接地极P三者也应成直线布极方法。
电流接地极C与被测接地网G的边缘的距离应为D GC=（4—5）D，，被测接地网G与电压接地极P的距离应为D GP=90.5-0.618）D GC；D为被测接地网G的对角线最大长度。
电压接地极P放在地中电流场的实际的零电位区；想找到地中电流场的实际的零电位区，可以把电压接地极P沿GC的连线方向移动三次。
每次移动的距离约为D GC的5%。
测量PG之间的电压。
如果电压表的三次指示值之间的误差不超过5%。
则可以把中间的位置作为测量用的电压极的位置。
电压表的指示数值与电流表的指示数值的商即为被测接地网G 的接地电阻。
②接地电阻测量仪的测量方法用接地电阻测量仪测量接地电阻时，产品说明书要求采用20—40米的布极方法。
接地电阻测量仪都配有20M，40M的专用线。
为了消除互电阻的影响，电压接地极P的电流接地极C 距离不小于20M。
如电流接地极C距电压接地极P的以外是建筑物，电流接地极C无法布置。
电流接地极C和电压接地极P 可以布置在被测接地网G的两侧；或电流接地极C和电压接地极P，被测接地网G三者成三角形，每边长为20米。
当被测接地网G的周围都是沥青或混凝土路面，可将两块平整钢板（250MM×250MM）放在路面上，之间浇水。
测试夹夹在钢板上。
也可在路面上放一能存住水的布质物料。
带水的布质物料裹住辅助接地极；也可在路面上堆沙放水的方法，辅助接地极放在沙堆的水坑中。
③接地电阻测量仪的介绍测量接地电阻时的交流电源由仪器自己产生，不用外加电源。
产生电源的方法有两种：手摇发电机式直接产生交流电源；经电池式变换为交流电源。
ZC-8型接地电阻测量仪，手摇发电机的频率为98周/秒，以每分钟120转/分转动手摇发电机。
MC-07型接地电阻测量仪，手摇发电机产生175V的直流电压，再变换为350V的交流。
电池式的接地电阻测量仪内有直流9—12V的干电池，经变换，为了避免市电杂散电流的干扰，转换成约1000周/秒的交流电源。
接地电阻测量仪是强制检定的仪器，每年送计量局检定一次。
在检定有效期内，使用者应在使用前进行日常检定。
日常检定内容有：1）机械零位的调整；测试仪器使用时，4) 起重机应该测量的接地电阻。
起重机的供电电源一般采用380/220V的低压系统。
一般分为TN和TT系统（中性点直接接地的低压供电系统）和IT系统（中性点不接地或经1000欧接地的低压供电系统）。
TN系统：GBJ65—83《工业与民用电力装置接地设计规范》4.2.2条规定：中性点直接接地的低压供电系统中，架空线路的干线的终端以及沿线每1KM处，零线应重复接地。
电缆或架空线在引入车间或大型建筑物处，零线应重复接地。
（但距接地点不超过50M 者除外），若屋内配电屏、控制屏有接地装置时，也可将零线接在接地装置上。
低压线路零线每一重复接地装置的接地电阻不大于10欧。
在电力设备接地装置的接地电阻允许10欧的电力网中，每一重复接地电阻不应超过30欧，但重复接地不应少于3次。
零线的重复接地应充分利用自然接地体。
GBJ65—83《工业与民用电力装置接地设计规范》4．2．1条规定:低压电力设备接地装置的接地电阻，不宜超过4欧。
使用同一接地装置的并列运行的发电机、变压器等电力设备，当其总容量不超过100KVA时，接地电阻不宜大于10欧。
重复接地的接地电阻不大于10Ω。
应按GBJ65—83《工业与民用电力装置接地设计规范》4.2.2条规定理解,它不是起重机的接地电阻.TN系统中，未规定电气设备接零的同时必须与接地极相连。
实际上车间都采用了环形接地网，零线接在环形接地网上。
或电气设备与环形接地网相连又与零线相连。
环形接地网的接地电阻应测量。
它应是零线的重复接地电阻。
GB14050—93<系统接地的型式及技术要求>的第4.2条中规定了TN系统的技术要求.在这个系统中,桥式起重机金属结构应接零线，漏电时起重机的总电源短路保护动作，切断故障电源；TN系统中零线应重复接地，此时，系统中有两个接地电阻，一个是中性点工作接地电阻，按GBJ65—83规定，不大于4Ω，它由供电部门负责。
，另一个就是零线重复接地电阻，按GBJ65—83规定，不大于10Ω;它不存在‘零线重复非接地的接地电阻”.TT系统中：(中性点直接接地的低压（380V）系统),GB14050—93<系统接地的型式及技术要求>的第4.3条中规定了TT系统的技术要求.在这个系统中,桥式起重机金属结构应与独立于中性点的接地极相连接，即桥式起重机金属结构采用接地保护，按GB14050—93<系统接地的型式及技术要求>的第4.3.2条的规定，这个接地电阻应不大于50/I n,I n为系统出现相线与桥式起重机金属结构相碰的故障时,保护电器的动作电流,因为,在这个系统中,桥式起重机金属结构采用接地保护,同时,必须设漏电保护器,此时, I n 应为漏电保护器的额定漏电动作电流.,这个电流与接地保护的接地电阻的乘积应不大于50V.；但上述标准未规定接地电阻的数值，100MA 的漏电保护器的额定漏电动作电流，R≤500Ω，200MA的漏电保护器的额定漏电动作电流，R≤250Ω，500MA的漏电保护器的额定漏电动作电流R≤100Ω；同时,这个接地电阻还应有在漏电保护器失效时,有降低桥式起重机金属结构上对地电压的作用。
.因此, 这个接地电阻一般应不大于4Ω.TT系统中，电气设备应与独立于电源的接地极相连。
这个接地极的接地电阻应测量。
IT系统：GB14050—93<系统接地的型式及技术要求>的第4.4条中规定了IT系统的技术要求.在这个系统中,桥式起重机金属结构采用接地保护，按GB14050—93<系统接地的型式及技术要求>的第4.4.2条的规定，这个接地电阻应不大于50/I n,I n为系统发生相线与桥式起重机金属结构相碰的第一次接地故障时,桥式起重机金属结构的接地短路电流,；但上述标准未规定接地电阻的数值。
在接地电阻上的电压应不大于50V这是IT系统第一次接地故障时的安全条件。
此时不必切除供电，IT系统中，分三种情况：①供电半径不大于1KM时，电源的中性点不接地，电气设备应与接地极相连，这个接地极的接地电阻R应测量。
应满足：3RU/（3R+r）≤50;r是相线对地电阻。
按规定：r≥0.38MΩ，R≤500Ω即可满足IT系统第一次接地故障时的安全条件。
为了使相线对地电阻r下降后也能满足IT系统第一次接地故障时的安全条件，一般要求R≤2-4Ω；矿山一般要求R≤2Ω②电源的中性点经1000欧的电阻接地，电气设备与独立于电源的接地极相连；或两个或几个电气设备共用一个接地极，这个接地极的接地电阻应测量；R≤294Ω即可满足IT系统第一次接地故障时的安全条件。
为了防止接地电阻r增大后不能满足IT系统第一次接地故障时的安全条件，一般要求R≤2-4Ω；矿山一般要求R≤2Ω；③电源的中性点经1000欧的电阻接地，电气设备与电源的中性点1000欧的电阻共用一个接地极接地，这个接地极的接地电阻不必测量。
因第一次接地故障时这个接地极的接地电阻不流过接地电流。
第二次异相接地故障时，两个或几个电气设备单独接地时，这几个接地电阻分别与漏电保护器的额定动作电流的乘积应不大于50V，这也是IT系统第二次异相接地故障时的安全条件之一。
