接地电阻测量方法

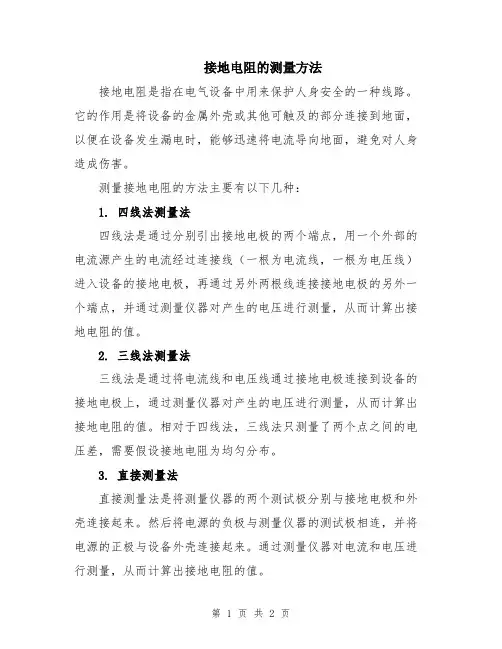

接地电阻的测量方法
接地电阻的测量方法接地电阻是指在电气设备中用来保护人身安全的一种线路。
它的作用是将设备的金属外壳或其他可触及的部分连接到地面,以便在设备发生漏电时,能够迅速将电流导向地面,避免对人身造成伤害。
测量接地电阻的方法主要有以下几种:1. 四线法测量法四线法是通过分别引出接地电极的两个端点,用一个外部的电流源产生的电流经过连接线(一根为电流线,一根为电压线)进入设备的接地电极,再通过另外两根线连接接地电极的另外一个端点,并通过测量仪器对产生的电压进行测量,从而计算出接地电阻的值。
2. 三线法测量法三线法是通过将电流线和电压线通过接地电极连接到设备的接地电极上,通过测量仪器对产生的电压进行测量,从而计算出接地电阻的值。
相对于四线法,三线法只测量了两个点之间的电压差,需要假设接地电阻为均匀分布。
3. 直接测量法直接测量法是将测量仪器的两个测试极分别与接地电极和外壳连接起来。
然后将电源的负极与测量仪器的测试极相连,并将电源的正极与设备外壳连接起来。
通过测量仪器对电流和电压进行测量,从而计算出接地电阻的值。
4. 阻抗测量法阻抗测量法是通过测量接地电极和地面之间的电阻来间接计算接地电阻的值。
具体方法是通过在地面上插上两个参考接地电极,并将测量仪器的测试极分别与参考接地电极和接地电极相连。
然后通过测量仪器对电压进行测量,从而计算出接地电阻的值。
总结起来,测量接地电阻的方法有四线法、三线法、直接测量法和阻抗测量法。
不同的方法适用于不同的场景和要求。
在进行测量时,需要注意选择适当的仪器和测量方法,并遵守相关的安全操作规程,确保测量结果的准确性和有效性。
此外,还需要定期进行接地电阻的测量和维护,以保证设备的安全性。
接地电阻测量方法
接地电阻测量方法
接地电阻是指接地装置与大地之间的电阻,用于将设备的金属外壳与地面相连,以便将电流引入地面。
通常情况下,接地电阻的测量对于保障人身安全和设备的正常运行都非常重要。
测量接地电阻的方法有很多种,下面介绍几种常用的方法:
1. 离散电流法:该方法需要使用一个电源,将电流引入接地装置,并通过测量电压和电流的大小来计算接地电阻。
具体步骤如下:
a. 将电流源连接到接地装置上,并设置适当的电流大小。
b. 通过电压表测量接地电极与大地之间的电压差。
c. 根据欧姆定律,计算出接地电阻:接地电阻 = 电压差 / 电流大小。
2. 双电极法:该方法需要使用两个电极测量接地电阻。
具体步骤如下:
a. 将两个电极分别连接到接地装置和大地上。
b. 测量电极与大地之间的电阻值。
c. 根据测得的电阻值计算出接地电阻。
3. 四线法:该方法适用于较精确的测量。
具体步骤如下:
a. 在接地装置附近设置四个线圈(感应线圈),使其与地面之间的电流磁感应产生一个恒定的磁场。
b. 将测量探头连接到接地装置上,测量感应线圈中的电压变化。
c. 根据测量的电压变化值,结合感应线圈的参数,计算出接
地电阻。
需要注意的是,在进行接地电阻测量前,应先排除外界因素的干扰,例如附近有电磁干扰源、潮湿的环境等。
此外,测量过程中要严格按照操作步骤进行,并选择合适的测量仪器进行测量。
测量结果也应与规定的标准进行比较,以确定接地电阻是否符合要求。
测试接地电阻的方法
测试接地电阻的方法一、概述接地电阻是指接地体与大地之间的电阻,是衡量接地系统性能的重要指标。
测试接地电阻的方法包括直接测量法、反推法和比率法等。
本文将详细介绍这三种方法的具体步骤及注意事项。
二、直接测量法1. 测试仪器准备使用直接测量法进行测试需要准备以下测试仪器:万用表、电流表、电压表和接地电阻测试仪。
2. 测试步骤(1)断开所有与被测接地体相连的设备和线路,确保被测接地体处于孤立状态。
(2)选择合适的测试点,在测试点处插入两根钉子或钢条,使它们与被测接地体相连。
(3)将万用表调至欧姆档位,将两根钉子或钢条分别连接到万用表两个探头上,并观察读数。
如果读数不稳定,可以取平均值作为最终结果。
(4)在读数稳定后,打开电流表和电压表,并将它们分别连接到被测接地体上。
记录下电流和电压值,并计算出接地电阻值。
3. 注意事项(1)在测试过程中,应保证测试点与被测接地体之间的接触良好,避免接触不良导致测试结果不准确。
(2)测试前应检查测试仪器是否正常工作,并校准仪器,以确保测试结果的准确性。
三、反推法1. 测试仪器准备使用反推法进行测试需要准备以下测试仪器:万用表、电流表和电压表。
2. 测试步骤(1)断开所有与被测接地体相连的设备和线路,确保被测接地体处于孤立状态。
(2)在被测接地体上选择一个合适的测试点,并将一根钉子或钢条插入其中。
将另一根钉子或钢条插入大地中,并将它们分别连接到万用表两个探头上。
(3)在万用表上选择欧姆档位,并记录下读数。
然后将电流表和电压表分别连接到被测接地体上,记录下电流和电压值。
(4)根据欧姆定律计算出接地电阻值,并检查计算结果是否与直接测量法得出的结果相同。
3. 注意事项(1)在选择测试点时,应尽量选取距离被测接地体中心较远的位置,避免测试结果受到接地体形状和大小的影响。
(2)在测试前应检查测试仪器是否正常工作,并校准仪器,以确保测试结果的准确性。
四、比率法1. 测试仪器准备使用比率法进行测试需要准备以下测试仪器:万用表、电流表和电压表。
四种测量接地电阻的方法
四种测量接地电阻的方法接地电阻是指接地装置与大地之间的电阻,是评价接地装置性能的重要指标之一。
接地电阻的大小直接影响着接地系统的安全性能。
为了准确测量接地电阻,现有多种方法可供选择。
本文将介绍四种常用的测量接地电阻的方法。
一、电压降法电压降法是最常用的测量接地电阻的方法之一。
它利用了接地电阻与接地电流之间的线性关系。
在测量过程中,将一定电压施加到接地装置上,通过测量接地电流与施加电压之间的比值,可以得到接地电阻的数值。
这种方法简单易行,测量结果较为准确,但受到干扰较大时,测量结果可能会有较大误差。
二、电桥法电桥法是一种精确测量接地电阻的方法。
它利用了电桥平衡条件,通过调节电桥的参数使电桥达到平衡状态,从而测量出接地电阻的数值。
这种方法具有较高的精度,适用于精密测量场合。
但由于电桥的结构复杂,操作较为繁琐,需要较高的技术水平。
三、频率扫描法频率扫描法是一种较为先进的测量接地电阻的方法。
它利用了频率对接地电阻的影响,通过在不同频率下测量接地电阻的阻抗,从而得到接地电阻的数值。
这种方法能够减小外界干扰的影响,提高测量的准确性。
同时,频率扫描法还可以用于判断接地系统是否存在故障,具有一定的故障诊断能力。
四、反射法反射法是一种间接测量接地电阻的方法。
它利用了接地电阻与传输线特性之间的关系。
在测量过程中,将信号源接入接地装置,经过传输线传输到另一端,并反射回来。
通过测量信号源与反射信号之间的差异,可以推算出接地电阻的数值。
这种方法适用于大地接地电阻的测量,具有较高的测量精度。
测量接地电阻的方法有电压降法、电桥法、频率扫描法和反射法。
每种方法都有其适用的场合和特点。
在实际应用中,需要根据具体情况选择合适的测量方法,并注意排除干扰因素,以确保测量结果的准确性和可靠性。
接地电阻的测量方法
接地电阻的测量方法
接地电阻的测量方法包括:
1. 电磁法:利用电磁场作用下地面的电阻来测量接地电阻。
主要是利用地面和测量点之间的电阻来计算接地电阻的大小。
2. 电位法:通过测量接地系统内部或附近的电位差,以计算接地电阻。
可以通过在接地电极和不同位置之间测量电位差,然后根据欧姆定律计算出接地电阻的值。
3. 线桥法:使用线桥测量接地电阻。
线桥是一种测量电阻的仪器,通过调整其中的继电器和电阻器,使得测量电路中电流和电势差为零,从而测量出接地电阻的值。
4. 瞬态反射法:通过给接地电极施加一个瞬态电压波形,并测量反射波的幅度和时间延迟来计算接地电阻。
该方法适用于较大的接地系统。
5. 模型法:通过建立接地系统的模型,利用计算机仿真工具来计算接地电阻。
可以根据系统的尺寸、形状以及地壳电阻等参数进行模拟计算。
以上是常用的接地电阻测量方法,根据实际情况选取合适的测量方法进行接地电阻的测量。
接地电阻测试方法
接地电阻测试方法接地电阻是一个非常重要的安全参数,它可以用来测试系统的安全性和可靠性。
本文旨在详细介绍如何进行接地电阻测试,以及其相关技术要点。
一、接地电阻测试的基本原理接地电阻测试是检测系统地线安装质量的一种测试方法,它可以用来检测地线是否达到规定的安全要求,确保系统的安全性和可靠性。
接地电阻测试的基本原理是:用低阻抗旋转电阻器(回路图中的“R”)、有效原始接地点(即从电源到地)处计算出来的电路电阻值(即电流比电压)作为接地电阻的测量值。
二、不同类型的接地电阻测试方法1.仪器法仪器法是接地电阻测试最主要的方法之一,它利用专业仪器测量接地电阻,实现准确、可靠的测量。
常用的仪器有安全接地测试仪、接地电阻表等,它们可以通过测量电流、电压和功率来测量接地电阻的准确度。
2.电感法电感法也称为短路电感法,是一种快速准确测量接地电阻的方法。
它利用电感器结合脉冲发生器的原理,通过短路测试接地电阻,从而获得接地电阻值。
3.电位法电位法也称为滤波电位法,是用于测量接地电阻的一种特殊测量方法。
它采用脉冲发生器作为输入源,在接地电阻测试点上输出一个脉冲电压,通过测量脉冲电压的幅度,从而可以获得接地电阻的值。
三、接地电阻测试的注意事项1.应按规定的接地电阻值进行测试,如果设备接地电阻超过所规定的值,可能会产生安全风险。
2.接地电阻的测量结果应及时记录,频繁进行接地电阻测试,以保证系统的安全性。
3.在测试过程中,应按正确的测试步骤进行操作,以避免测量失败,以保证测量的准确性。
四、总结接地电阻是电力系统运行安全的重要参数,它的测量不仅可以保证系统的安全性,也可以预防事故的发生。
本文详细介绍了接地电阻测试的基本原理和不同类型的测试方法,以及测试过程中的注意事项,以期能够帮助读者更好地了解接地电阻测试的要点。
怎样测接地电阻
怎样测接地电阻
测试接地电阻的常用方法有以下几种:
1. 电桥法:使用电桥或者数字电阻测量仪,将待测接地电线与参考电阻器相连,通过调节电桥的调节电阻,使得电压表或者数字电阻测量仪显示为零,然后测量和记录电桥的调节电阻值,最后根据公式计算出接地电阻。
2. 两电极法:将两个电极插入地面,在一定电流和时间的激励下,测量电极之间的电压降,通过计算得到接地电阻。
3. 线圈法:将一根长线圈接地,通过将一个小电流源和准确的电流表与线圈相连,测量线圈上的电压,然后根据线圈电压和电流的关系,计算得到接地电阻。
4. 法兰法:适用于测量接地电极抗腐蚀性环境中的电阻值。
将接地电极与法兰板连接,通过施加一个真实电流源,测量法兰板和地的电压降,然后根据计算公式得到接地电阻。
无论使用何种方法进行测量,都需要注意测量环境和仪器正确连接,以及测量过程中的安全。
接地电阻测量方法
接地电阻测量方法接地电阻是指接地装置与地之间的电阻,也是评价接地装置性能的重要指标之一。
正确的接地电阻测量方法对于确保设备和人员的安全至关重要。
下面将介绍几种常用的接地电阻测量方法。
1. 四线法测量法。
四线法测量法是一种精确测量接地电阻的方法。
它通过使用四根导线,分别为两根电流引线和两根电压引线,来消除导线电阻对测量结果的影响。
具体操作步骤如下:(1)将两根电流引线接入电流源,将两根电压引线接入电压表。
(2)在接地装置上选择合适的位置插入四根导线。
(3)通电后,记录电流源输出的电流值和电压表显示的电压值。
(4)根据测得的电流和电压值计算出接地电阻值。
2. 三线法测量法。
三线法测量法是一种简便的接地电阻测量方法,适用于一般的接地装置。
具体操作步骤如下:(1)将一根导线接入电流源的负极,另一根导线接入电流源的正极。
(2)将剩下的一根导线接入接地装置。
(3)通电后,记录电流源输出的电流值和接地装置上的电压值。
(4)根据测得的电流和电压值计算出接地电阻值。
3. 二线法测量法。
二线法测量法是一种简单的接地电阻测量方法,适用于小功率接地装置。
具体操作步骤如下:(1)将一根导线接入接地装置。
(2)将另一根导线接入接地装置周围的大地。
(3)通电后,记录接地装置周围的电压值。
(4)根据测得的电压值计算出接地电阻值。
总结。
在进行接地电阻测量时,需要注意以下几点:(1)测量前应检查测量仪器的工作状态,确保其正常工作。
(2)选择合适的测量方法,根据接地装置的类型和功率进行选择。
(3)在测量过程中,应注意安全,避免触电和其他意外伤害的发生。
(4)测量结果应记录并进行分析,及时发现问题并进行处理。
通过合理选择和正确使用接地电阻测量方法,可以有效评估接地装置的性能,保障设备和人员的安全。
希望以上介绍的方法能够帮助大家更好地进行接地电阻的测量工作。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指电气设备或电气系统的导体与大地之间的电阻,它是保障电气设备安全运行的重要参数。
接地电阻的测量方法有很多种,下面将详细介绍几种常用的测量方法。
一、二线法测量法:二线法测量法是最简单、最常用的接地电阻测量方法。
它的原理是通过在接地电极上加一“工频电压”,然后测量出接地极与地之间的电流大小,从而计算出接地电阻的大小。
这种方法适用于小型、小电阻的接地电极测量,但对于大型、高电阻的接地电极测量效果不理想。
具体操作步骤如下:1. 将电压表的负极与接地电阻的引线连接,电压表的正极与电流表的正极连接,电流表的负极再与接土极连接,形成一个闭合回路。
2. 调整电流表的量程为适宜范围,然后通电,记录电流表的示数。
3. 根据所用电流表的量程以及电流表示数,计算出接地电阻的大小。
二、三线法测量法:三线法测量法是通过增加一根电流回路的导线,来消除电阻检测回路中测量电流导线的电阻,从而提高测量精度。
这种方法适用于较大电流的测量,可以有效提高测量准确性。
具体操作步骤如下:1. 在二线法的基础上增加一根电流回路的导线,将增加的导线连接到接地电极上。
此时测量回路是包括电流源线路、接地电极和测量回路线路的一个闭合回路。
2. 通电,记录电流表的示数。
3. 根据电流表示数和电流源的工作电压,计算出接地电阻的大小。
三、电桥法测量法:电桥法测量法是一种精确、准确的接地电阻测量方法。
它通过调整电桥中四个电阻的大小,使得电桥平衡,从而得到接地电阻的测量结果。
具体操作步骤如下:1. 将电桥的四个电阻接上合适的数值,以及地电阻仪的电极接到需要测量的接地电极上。
2. 通电,调整电桥的电阻,使得电桥平衡。
3. 根据平衡时电桥的电阻数值,以及电桥的原理,计算出接地电阻的大小。
四、无线电法测量法:无线电法测量法是一种非接触式的接地电阻测量方法,它使用无线电信号通过地下的传导与散射,从而测量出接地电阻的大小。
这种方法适用于大型、复杂地形的接地电极测量。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指接地装置与地面之间的电阻,它是保障电气设备运行安全的重要指标。
接地电阻的测量方法有多种,根据不同的场合和要求可以选择不同的测量方法。
下面将介绍几种常见的接地电阻测量方法。
1. 电桩法测量法:电桩法是一种比较常见和简便的接地电阻测量方法。
它利用四根成组的测量电极(其中3根为电流电极,1根为电压电极)插入土壤中,然后在其中一根电极施加一定的电流,剩余的三根电极用于测量电压。
通过测量得到的电流和电压值,再根据一定的计算公式,就可以得到接地电阻的数值。
这种测量方法的优点是操作简单方便,适用于各种不同类型的土壤。
2. 四线法测量法:四线法测量法是一种较为精确的接地电阻测量方法。
在这种方法中,使用四根不同功能的导线,其中两根用于施加电流,另外两根用于测量电压。
通过在接地体上施加稳定电流,并测量接地体上的电压,从而计算得到接地电阻的数值。
这种方法消除了测量导线电阻对结果的影响,因此测量结果更加准确可靠。
3. 反射法测量法:反射法是一种无需接地体电极的接地电阻测量方法。
它利用传输线的特性,通过在地面上布设多个测量点,并在其中一个点上施加电流脉冲,然后通过测量其他点上的电压脉冲,从而计算得到接地电阻的数值。
这种方法的优点是不需要在接地体上布设电极,减少了对接地体的影响,同时也适用于在狭小空间内进行接地电阻测量。
4. 交流法测量法:交流法是利用交流电流进行接地电阻测量的方法。
在这种方法中,通过使用交流电源施加一定频率的电流,再通过测量接地体上的电压,从而计算得到接地电阻的数值。
这种方法适用于不同种类的土壤,并且对于土壤电阻率较高的情况下,测量结果更加准确。
无论采用何种测量方法,都需要注意以下几个要点:1. 在测量接地电阻前,需要清除测量点周围的杂物和杂草,以保证测量点与地面紧密接触。
2. 测量时需确保测量电极的良好接触,并且测量设备的连接线路无故障。
3. 需要根据实际情况和测量要求选择合适的测量方法,并严格按照操作规程进行测量。
接地电阻测量方法
接地电阻测量方法1.四线法测量方法:四线法是一种比较常用的接地电阻测量方法,它通过在待测接地电阻两端分别接入两个电流电极和两个电压电极。
电流电极用于通过一定电流注入电极,并测量电阻两端产生的电压差,从而计算出接地电阻的值。
四线法能够减小电缆电阻对测试结果的影响,提高测量的准确性。
2.三线法测量方法:三线法也是一种常用的接地电阻测量方法,它在四线法的基础上去掉了一根电流电极,只使用一根电压电极,简化了测量装置。
这种方法的优点是测试过程相对简单,但受电缆电阻的影响较大,准确性相对较低。
3.直接法测量方法:直接法是一种较为简单的接地电阻测量方法,通过将测量电极直接插入到地下形成一处地电位,然后再将电阻测量仪连接到地电位和接地系统上。
直接法对测量电极的选取和定位有较高的要求,且测量结果易受地壳电阻的影响,准确性较差。
4.电桥法测量方法:电桥法是一种在接地电阻测量中使用较为普遍的方法,它利用接地系统与水平金属导线标准电阻组成无敏感电桥,通过调节电阻的平衡使电桥两边电压相等,从而计算出接地电阻的值。
电桥法需要使用较为精确的电桥仪器,通常适用于接地电阻较小的情况。
5.多点测量法:多点测量法是一种通过在被测接地电阻周围布置多个测点,分别进行测量的方法。
多点测量法可以提高测量的准确性,减小测量误差,并能够检测到接地系统的均匀性。
此外,多点测量法还可以对接地电阻进行局部分析,找出接地系统的问题所在。
综上所述,接地电阻测量方法有四线法、三线法、直接法、电桥法和多点测量法等多种。
在实际应用中,可以根据具体场景选择合适的测量方法,并结合其他测试手段进行全面评估和分析,以确保接地系统的安全可靠。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指将建筑物、设备或设施的金属部件与大地连接起来,以实现对电流的安全和可靠地引导。
测量接地电阻是保证电气设备和人身安全的重要环节。
下面介绍几种测量接地电阻的常用方法。
1.当前极(3点法)法这是一种最常用和最简单的测量接地电阻方法。
使用这种方法时,需要一枚地结电阻计、一个大地电极和一对电流钳。
首先,插入电流钳,在CT/120口。
然后,将RL1代表的地结计的两个测试钳插入被测电源/土地构成的作用电阻的地结。
接下来,计算接地电阻,将式子Rg=I/100*Ug。
这种方法计算简便,只需要简单的测量仪器。
但是,需要确保在测量前将电流断路器关掉,并提前清理电源供应线。
2.有电场干扰时的耦合点法在一些工矿场地,电气设备经常会受到强电场干扰。
为了避免这些干扰对测量结果产生影响,可以使用耦合点法。
这种方法采用了屏蔽回路且保证被测地线与大地的直线的的线缆间绝缘,地线是电气设备和大地之间的接地导线,所以此法测量的电阻是被测地点与大地之间的总合电阻。
3.双电源法当需要测量较远位置的接地电阻时,可以使用双电源法。
这种方法需要两台发生器和一个电流互感器。
首先,在地面上选择两个地点标记为P1和P2,并将其中一个连接到第一个发生器的输出端,另一个连接到第二个发生器的输出端。
然后,在被测的地线上布置一对电流互感器,一个接收来自发生器1的电流,另一个接收来自发生器2的电流。
在P1和P2之间的电阻可以通过使用Ohm's定律计算得到。
这种方法适用于较远位置的接地电阻,但它需要更多的测量设备。
4.频率扫描法频率扫描法是一种瞬态方法,可以根据测量电阻的频率依赖性来提取接地电阻的真实值。
这种方法使用了频率扫描测量原理,通过改变测量频率,可以提高测量的准确性。
在这种方法中,将电流施加到地线上,同时测量电流和电位差。
通过改变施加电流的频率,并根据测量到的电位差和电流计算电阻值。
这种方法的优点是可以排除电路中反向电流的干扰,提高测量的准确性。
接地电阻测量方法
接地电阻测量方法接地电阻是指地网或接地装置与地之间的电阻。
在电气系统中,接地电阻的大小直接影响着接地系统的安全性能。
因此,正确测量接地电阻是非常重要的。
下面将介绍几种常用的接地电阻测量方法。
1. 电桥法。
电桥法是一种常用的接地电阻测量方法。
它利用电桥平衡原理,通过调节电桥的一些参数,使得电桥平衡,从而得到接地电阻的数值。
这种方法测量精度高,适用于各种接地电阻的测量。
2. 电流法。
电流法是另一种常用的接地电阻测量方法。
它利用一定大小的电流通过接地电阻,然后测量电流通过接地电阻的电压,通过计算得到接地电阻的数值。
这种方法操作简单,适用于一般情况下的接地电阻测量。
3. 电压法。
电压法是一种比较简单的接地电阻测量方法。
它利用一定大小的电压施加在接地电阻上,然后测量通过接地电阻的电流,通过计算得到接地电阻的数值。
这种方法操作简便,适用于一些简单的接地电阻测量。
4. 阻抗法。
阻抗法是一种较为先进的接地电阻测量方法。
它利用频率可变的交流电源,通过测量接地电阻的阻抗大小,从而得到接地电阻的数值。
这种方法适用于复杂环境下的接地电阻测量。
在进行接地电阻测量时,需要注意以下几点:1. 测量前应检查测量仪器是否正常,电源是否稳定,以及测量线路是否连接良好。
2. 在测量过程中,应注意安全,避免触电和其他意外事故的发生。
3. 对于不同类型的接地电阻,应选择合适的测量方法,以确保测量结果的准确性和可靠性。
4. 测量结果应记录并及时处理,对于异常情况应及时分析原因并进行处理。
综上所述,接地电阻的测量方法有多种,每种方法都有其适用的场合。
在进行接地电阻测量时,应根据具体情况选择合适的方法,并严格按照操作规程进行操作,以确保测量结果的准确性和可靠性。
接地电阻测量方法
接地电阻测量方法接地电阻是指在特定条件下,接地系统与大地之间的电阻。
接地电阻的大小直接关系到接地系统的安全性能,因此对接地电阻的测量是非常重要的。
下面将介绍几种常见的接地电阻测量方法。
1. 电桥法。
电桥法是一种比较常用的接地电阻测量方法。
它利用电桥的平衡条件来测量接地电阻的大小。
具体操作步骤如下,首先将测量端子与接地系统连接,然后调节电桥的平衡,最后读取电桥的示数,即可得到接地电阻的数值。
2. 电流法。
电流法是另一种常见的接地电阻测量方法。
它利用一定大小的电流通过接地系统,然后测量接地系统上产生的电压来计算接地电阻的大小。
具体操作步骤如下,首先通过接地系统施加一定大小的电流,然后利用电压表测量接地系统上的电压,最后根据欧姆定律计算得到接地电阻的数值。
3. 发射接收法。
发射接收法是一种利用电磁波传播特性来测量接地电阻的方法。
它通过在地面上设置发射天线和接收天线,利用电磁波在大地中传播的特性来计算接地电阻的大小。
具体操作步骤如下,首先在地面上设置好发射天线和接收天线,然后通过发射天线发送电磁波,最后利用接收天线接收电磁波,并根据接收到的信号来计算接地电阻的大小。
4. 比较法。
比较法是一种利用标准电阻与待测接地电阻进行比较来测量接地电阻的方法。
具体操作步骤如下,首先利用标准电阻进行校准,然后将标准电阻与待测接地电阻进行比较,最后根据比较结果来得到接地电阻的大小。
总结。
以上介绍了几种常见的接地电阻测量方法,每种方法都有其适用的场合和特点。
在实际工程中,我们可以根据具体情况选择合适的测量方法来进行接地电阻的测量工作,以保证接地系统的安全性能。
希望本文对接地电阻测量方法有所帮助。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指接地系统对接地电流的阻抗,是评价接地系统性能的重要指标。
合格的接地电阻能够有效地保护设备和人员的安全,因此对接地电阻的测量方法有着严格的要求。
本文将介绍几种常见的接地电阻测量方法,以及它们的特点和适用范围。
一、直接测量法。
直接测量法是最为常见和直接的接地电阻测量方法。
它通过使用接地电阻测试仪,将测试钳夹在接地体上,然后进行测量。
这种方法简单直接,适用于一般的接地系统。
但是在复杂的场地或者接地系统较大的情况下,直接测量法的测量结果可能不够准确。
二、电流-电压法。
电流-电压法是一种比较精确的接地电阻测量方法。
它通过在接地系统中注入一定的电流,然后测量接地电压,从而计算出接地电阻。
这种方法适用于各种类型的接地系统,尤其是在复杂场地或者接地系统较大的情况下,具有较好的测量精度。
三、频率扫描法。
频率扫描法是一种新型的接地电阻测量方法,它通过改变测量电流的频率,从而得到接地系统在不同频率下的阻抗特性。
通过分析这些阻抗特性,可以得到更加准确的接地电阻值。
频率扫描法适用于复杂的接地系统,能够更加全面地评估接地系统的性能。
四、多点测量法。
多点测量法是一种在接地系统不均匀的情况下比较适用的测量方法。
它通过在接地系统的不同位置进行多次测量,然后综合分析得到接地电阻的整体情况。
这种方法能够有效地发现接地系统中的不均匀性,对于复杂的接地系统具有较好的适用性。
在进行接地电阻的测量时,需要注意以下几点:1. 在选择测量方法时,要根据实际情况和要求来确定最合适的方法;2. 在测量前要对测量仪器进行校准,确保测量的准确性;3. 在测量过程中要注意安全,避免因为操作不当造成意外;4. 对于测量结果要进行合理的分析和处理,得出准确的结论。
综上所述,接地电阻的测量方法有多种,每种方法都有其适用的场景和特点。
在进行接地电阻测量时,需要根据具体情况选择合适的方法,并严格按照要求进行操作,以确保测量结果的准确性和可靠性。
接地电阻测试方法
接地电阻测试方法接地电阻测试是一种用来测量接地装置的电阻值的方法,其目的是确保接地系统能够提供足够的安全保护。
接地装置用于将电气设备或电气系统与地面相连,并提供一条安全的散流路径,以防止电气设备故障时产生的电击危险。
接地电阻测试是电气安全测试中的一项重要指标,通常在新设备安装、设备维护以及定期检测中进行。
测试结果应符合相关安全标准和规范。
接地电阻测试可以通过以下几种方法进行:1. 电桥法:这是最常用的接地电阻测试方法。
它使用一台数字多用表来测量接地电阻值。
测试人员将测试线与接地装置连接,然后测量电阻值。
电阻值可以与标准值进行比较,以确定接地系统的质量。
2. 四线法:四线法是一种更精确的接地电阻测试方法。
它使用四根测试线,包括两根电流线和两根电压线。
电流线通过接地装置传送电流,而电压线用于测量电压降。
通过测量电流和电压降,可以计算出接地电阻的准确值。
3. 比值法:比值法是一种相对简单的接地电阻测试方法。
它使用一个已知电阻值与待测电阻值进行比较。
测试者将已知电阻值与待测电阻值连接在一起,并测量总阻值。
根据待测电阻和已知电阻值的比值,可以计算出待测电阻的准确值。
4. 发光二极管法:这是一种简单而快速的接地电阻测试方法。
测试者使用一个发光二极管和一个限流电阻。
将发光二极管连接到地线上,并将一个已知的电阻与被测电阻连接在一起。
通过观察发光二极管的亮度,可以判断接地电阻值的大小。
在接地电阻测试中,需要注意以下几点:1. 测试之前,应先确保电源已断电,并且没有与接地装置相连的任何电源。
2. 测试线应整洁、干净,没有任何损坏。
并且应确保测试线与接地装置之间没有任何干扰物。
3. 测试时,应正确连接测试线,保证电流和电压线的正确连接。
4. 测试环境应干燥、安全,并且没有其他电气设备造成的电磁干扰。
5. 测试结果应与相关安全标准和规范进行比较,以确定接地电阻是否符合要求。
总之,接地电阻测试是一种非常重要的电气安全测试方法,用于确保接地装置的有效性和安全性。
接地电阻测量的几种方法
接地电阻测量的几种方法
1.两线法
条件:必须有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。
假如已知地远小于被测地的电阻,测量结果可以作为被测地的结果。
适用于:楼群稠密或水泥地等密封无法打地桩的地区。
接线:E+ES接到被测地,H+S接到已知地。
2.三线法
条件:必须有两个接地棒:一个辅助地和一个探测电极。
各个接地电极间的间隔不小于20米。
原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。
适用于:地基接地,建筑工地接地和防雷接地。
接线:S接探测电极,H接辅助地,E和ES连接后接被测地。
3.四线法
基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。
测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻丈量方法中正确度最高的。
4.单钳测量
测量多点接地中的每个接地点的接地电阻,而且不能断开接地连接防止发生危险。
适用于:多点接地,不能断开连接,测量每个接地点的电阻。
接线:用电流钳监测被测接地点上的电流。
5.双钳法
条件:多点接地,不打辅助地桩,测量单个接地。
接线:使用厂商指定的电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的间隔要大于0.25米。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
接地电阻的测量方法简介
接地线和接地体都使用金属材料,统称为接地装置。
电力部门按用途不同设有各种接地装置,如保护接地、工作接地和防雷保护接地等。
接地装置的接地电阻包括:接地线电阻、接地体电阻、接地体和土壤的接触电阻以及接地电流途径的土壤电阻等。
在上述各种电阻中,接地线和接地体的电阻很小,可以忽略不计。
这样,接地装置的接地电阻的数值就是接地体对大地零电位点的电压和流经接地体的电流的比值,即:
R=
式中R——接地电阻Ω
U——电压V
I——电流 A
接地电阻有冲击接地电阻和工频接地电阻之分。
冲击接地电阻是按通过接地体的电流为冲击电流时求得的接地电阻值,它对通过雷电电流时的情况下很有研究价值;而工频接地电阻是按通过接地体的电流为工频电流时求得的接地电阻。
一般在不指明时,接地电阻均指工频接地电阻而言,测量出的接地电阻数值也是工频接地电阻值,以便衡量其接地电阻是否符合规程要求。
各种接地装置对工频接地电阻数值都有不同的要求,如表1所示。
在接地装置完工后或在运行中,均需按规定进行测量,以鉴别其是否合格。
接地电阻的测量方法很多,这里仅介绍目前应用最普遍的ZC—8型接地电阻测量仪的技术特点及其使用方法。
1 ZC—8型测试仪技术特点和使用方法
1.1 ZC—8型测试仪的技术特点
(1) 在仪器的检流计回路内,接入了电容C1,使在测试时不受土壤电解电流的影响。
(2) 发电机输出频率为110~115Hz,并采用了由BG、D等组成的相敏整流环节,以避免市电杂散电流对测试的影响。
(3) 制造厂生产的仪器,如果设有4个端钮的,还可用来测量土壤电阻率。
该仪器还分B组和T组两种类型,B组适用于普通气候条件,T组适用于亚热带的气候条件,即可适合在环境温度为0~50℃和相对湿度为98%以下的气候条件使用。
表1各种接地装置的工频接地电阻要求值
注:1.R——最干燥季节的接地电阻Ω
I——计算用的接地故障电流 A
2 对高土壤电阻率地区,接地电阻的要求放宽后,尚应满足接触电压和跨步电压的要求。
1.2 ZC—8型测试仪测量简单接地体的接地电阻的操作程序
(1) 使被接地极E′、电位探测针P′和电流探测针C′,依直线彼此相距20m插入地中,且电位探测针P′插于接地极E′和电流探测针C′之间(如图1所示)。
(2) 用专用导线将各极与测试仪的相应端子连接,即E′接E、P′接P和C′接C。
(3) 将仪表放于水平位置,检查检流计的指针是否指于中心线上(即零线),否则可用零位调整器将其调正指于中心线。
图1 ZC—8型接地电阻测试仪使用接线图
(4) 测量开始,先将倍率开关S置于最大倍率,慢慢转动发电机的手柄,同时旋动“测量标度盘”使检流计的指针指于中心线。
然后逐渐加快手柄的转速,使其达到120r/min以上,调整“测量标度盘”使指针指于中心线上。
(5) 如“测量标度盘”的读数小于1时,应将“倍率开关”置于较小倍数,再重新调整“测量标度盘”,以得到正确读数。
(6) 用“测量标度盘”的读数乘以倍率标度的倍数,即为所测的接地电阻值。
1.3 ZC—8型测试仪测量中的注意事项
(1) 当检流计的灵敏度过高时,可将电位探测针插入土壤的深度浅一些;当检流计灵敏度不够时,可沿电位探测针和电流探测针注水,使其所接触的土壤湿润。
(2) 当用0~1/10/100Ω规格的测试仪(具有4个端钮)测量小于1Ω的接地电阻时,应将C2、P2间连片打开,分别用导线联接到被测接地体上(如图2),以消除测量时连接导线电阻的附加误差。
图2 消除连接导线电阻附加误差的测量
(3) 应避免在雨后立即测量接地电阻。
为了保证四季中接地电阻均能符合要求,最好在条件最差的季节进行测量(即土壤干燥时进行)。
(4) 测量时应将接地装置与避雷线断开。
(5) 电流极、电压极应布置在与线路或地下金属管道垂直的方向上。
2 复杂接地体的接地电阻测量
接地网接地电阻测量的精确度,直接关系到正确判断接地网的施工质量,以及对运行中的接地网是否还需进行处理等问题。
因此,提高测试的准确性是很重要的,否则将会造成人力、物力的浪费。
接地网接地电阻测量的精确度,关键在于电流、电位探测针的位置选择是否合适,如选择不当,常会引起不可忽视的误差。
根据电流、电位探测针的布置方式,测量接地网的接地电阻可有以下几种方法:
2.1 5D/2.5D法
采用5D/2.5D法时,探测针布置如图3所示。
从接地网边缘算起,至电位探测针的距离为d12,至电流探测针的距离为d13,通常取d13等于5D(D为接地网最大对角线长度),取d12约为2.5 d13。
图3 5D/2.5D法测量接地网接地电阻时探测针布置
测量时,将电位探测针沿接地网与电流探测针之连线方向上移动3次,每次移动距离约为5% d13,如3次测得的电阻值互相接近,即认为电位探测针的位置选择得合适。
如d13取4~5D有困难,在土壤电阻率较均匀的地区,可取2D,d12取D;在土壤电阻率不均匀的地区或城区,d13可取3D,d12取1.7D。
2.2 30°夹角法
采用30°夹角法时,探测针布置如图4所示,一般取d12- d13>2D,夹角θ≈3 0°,也应移动电位探测针重复3次测量,使测得的电阻值接近即可。
图4 30°夹角法测量接地网接地电阻时探测针布置图。
