DIY便携式手摇发电机的做法[附图]
制作一个手摇发电机
制作一个手摇发电机
这个手摇发电机在制作的时候并没有拍照制作过程，所以过程就基本省略了，但是毕竟是个模型制作并不复杂，大家可以利用自己手边的任何材料，只要能产生磁场有铜线圈并且能够沿着某些方向运动，就可以产生出电力了。
由于很多年前制作的，所以被丢进地下室杂物一起有很多灰尘，发现君被呛得直咳嗽，所以灰尘并没有完全清理干净就直接拍照了，大家包涵不要嫌弃图片脏乱就行了，当初制作是为了给补习班的00后们看的，所以都是用手边能搜集到的废弃物制作，除了漆包线是新的以外，其它的都是废弃物。
这个手摇发电机模型的大轮和小轮都是废弃的洗衣机拆出来的，而发电机核心是一个废弃的微风扇，电压是220伏功率15瓦，由于原先的线圈太细虽然转动也能发电，但是点亮灯泡还是很困难的，所以拆除了原线圈重新绕制，漆包线用直径1㎜的铜线以把整个线轴绕满为止，当时没有记录线圈匝数。
这个微风扇是外转子交流永磁同步电机，永磁体是普通的锶钡铁氧体制作的，这种磁体价格便宜不过磁场强度只有0.4特斯拉左右，如果有的小伙伴想要更强的磁场可以选择钕铁硼磁钢来做，这种磁体的大小是20（长）x10（宽）x3（厚）㎜，磁场按照S-N-S-N……的顺序排列，共22块。
5自制手摇发电机-ok
小科童科学班五年级在学习和玩乐中成长自制手摇发电机课堂引导：假设我们落入古代或者荒芜之地，怎么办，如何利用我们的智慧，去战胜未知的敌人或者灾难？这里我首先想到电。
因为电可以转化很多形式的能量来帮助我们。
可如果我们手中没有任何电器，如何发电呢？今天，我们就来一起利用电磁感应现象制作一个手摇发电机。
知识要点：1、手摇发电机的结构：齿轮、马达。
2、齿轮的作用；传递力、改变运动方向、改变运动速度。
3、电磁感应：线圈在磁场中运动会产生电流。
4、电机是线圈作为转子，磁铁作为定子，形成稳定磁场。
利用电磁场的变化产生电流。
5、手摇发电机的实验原理：齿轮转动带动马达轴旋转，轴线圈构成马达的转子。
马达内部的磁铁作为定子，当转子旋转时做切割磁感线运动，就产生了电流。
电路成闭合状态时电流通过，发光二极管就会发光。
实验材料：齿轮箱、导线（2根）、发光二极管、小电机。
手摇发电机：齿轮箱—改变传动比，导线—传输电流，发光二极管—用电器，小电机—发电、产生电流。
实验步骤：1、装好齿轮箱。
把四个齿轮和电机轴小齿轮一起装在齿轮箱。
2、红线一端连接小电机有红点的接头。
另一端连接发光二极管正极（长脚）3、黑线一端连接小电机另一个接头，另一端连接发光二极管负极（短脚）。
4、快速摇动齿轮箱上的摇把，使小电机发电，点亮发光二极管。
科学原理：1、发电机是将其他形式的能源转换成电能的机械设备,最早产生于第二次工业革命时期，由德国工程师西门子制成。
它将风能、水力，热能（蒸气）、光能、化学能、人力、气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。
手摇发电机与普通发电机没有多少区别,只不过动力是人力罢了。
2、手摇发电机的工作原理是利用电磁场的变化产生电流。
（用线圈切割磁场（磁铁组），使线圈产生电流）。
3、小电机内部主要由定子和转子两部分组成。
线圈作为转子，磁铁作为定子，形成稳定磁场。
手摇使线圈在磁场中连续转动切割磁场，发生电磁感应现象，于是便产生了电流。

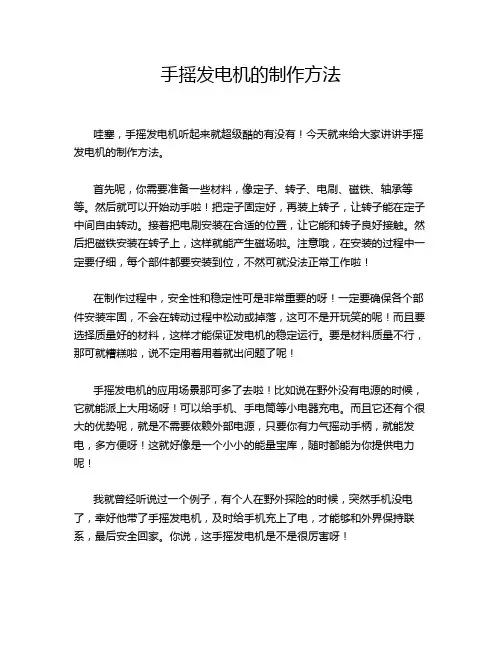

手摇发电机的制作方法
手摇发电机的制作方法
哇塞，手摇发电机听起来就超级酷的有没有！今天就来给大家讲讲手摇发电机的制作方法。
首先呢，你需要准备一些材料，像定子、转子、电刷、磁铁、轴承等等。
然后就可以开始动手啦！把定子固定好，再装上转子，让转子能在定子中间自由转动。
接着把电刷安装在合适的位置，让它能和转子良好接触。
然后把磁铁安装在转子上，这样就能产生磁场啦。
注意哦，在安装的过程中一定要仔细，每个部件都要安装到位，不然可就没法正常工作啦！
在制作过程中，安全性和稳定性可是非常重要的呀！一定要确保各个部件安装牢固，不会在转动过程中松动或掉落，这可不是开玩笑的呢！而且要选择质量好的材料，这样才能保证发电机的稳定运行。
要是材料质量不行，那可就糟糕啦，说不定用着用着就出问题了呢！
手摇发电机的应用场景那可多了去啦！比如说在野外没有电源的时候，它就能派上大用场呀！可以给手机、手电筒等小电器充电。
而且它还有个很大的优势呢，就是不需要依赖外部电源，只要你有力气摇动手柄，就能发电，多方便呀！这就好像是一个小小的能量宝库，随时都能为你提供电力呢！
我就曾经听说过一个例子，有个人在野外探险的时候，突然手机没电了，幸好他带了手摇发电机，及时给手机充上了电，才能够和外界保持联系，最后安全回家。
你说，这手摇发电机是不是很厉害呀！
所以呀，手摇发电机真的是个很实用的东西呢！大家不妨自己动手做一个呀，既能锻炼动手能力，又能在关键时刻派上用场，何乐而不为呢！。
多功能演示的自制手摇发电机-文档资料
多功能演示的自制手摇发电机实验教学是中学物理教学的基础，新课标下的物理教学实践表明中学物理课堂教学的教具演示可以激发学生的物理学习兴趣，活跃物理课堂氛围，对物理新课教学起到一定的完善作用[1]。
教具多功能演示是物理教学研究的重点内容，可以演示物理学知识、突破教学难点[2] 。
同时，自制教具的多功能演示无疑使教师和学生的创造能力得以激发，创新意识得以增强[3] 。
并且自制教具实现多功能演示，更在某种程度上渗透了中华传统美德“勤俭节约”的思想[4] 。
本文对手摇发电机教具进行一定拓展，自制手摇发电机实验装置，实现自制教具“一物多用”的创新。
1. 现状与问题调查表明，目前市面上大小不一的手摇发电机DIY 教具数量很多，通过手摇使其小灯泡发光，以此照明和进行课堂实验演示，学生可以直观感受到机械能转换成电能的神奇，从而激发学生学习电与磁的兴趣。
这些教具是否可以在手摇发电机的基础上稍稍做一些变动，实现其他多功能演示呢？若手摇发电机教具承载着多种演示功能，而学生又能在教具演示过程中同时学到物理学知识，那么自制教具就能发挥更大功用。
因此手摇发电机的多功能演示研究是物理教学中一个有意义且有价值的课题。
2. 自制手摇发电机2.1 装置简介本自制装置主要由两个发电机构成，分别为磁铁线圈式手摇发电机和马达式手摇发电机。
磁铁线圈式手摇发电机的发电主要部件是线圈、磁铁、金属杆、转盘等，而马达式手摇发电机的发电主要部件是马达、齿轮、电钻等，这两个手摇发电机均能实现发电演示功能。
2.2 自制手摇发电机的六大演示功能（1）演示发电原理，体会电磁乐趣。
人教版高中物理3-2 第四章第二节《探究电磁感应的产生条件》中，实验表明：只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流。
教师讲授新课前给学生演示手摇发电机。
如图 1 所示，摇动马达式手摇发电机的手柄，其负载小灯泡就会发光，以此让学生对该节课学习有一定期待，进一步让学生通过观察手摇发电机的演示体会电与磁之间的乐趣[5] 图1 马达式手摇发电机的发电演示（2）鉴别导体和绝缘体[6] 。
手摇发电机制作方法
手摇发电机制作方法随着现代科技的不断发展，我们的生活变得越来越依赖电力。
但是，在一些特殊环境下，如野外露营、紧急救援等场合，我们可能无法获得外部电源供应。
这时，手摇发电机就成为了一种非常实用的工具，它可以通过手动转动发电机，产生电能供我们使用。
本文将介绍手摇发电机的制作方法。
一、材料准备手摇发电机的制作需要一些基本材料，如下：1. 电机：可以选择直流电机或交流电机，建议选择功率较小的电机，因为手动转动大功率电机比较困难。
2. 手柄：可以采用金属杆、木杆等材料制作，长度约为20-30cm。
3. 皮带轮：用于传动动力，建议选择直径较小的皮带轮，因为直径较大的皮带轮需要更大的力才能转动。
4. 皮带：用于连接电机和皮带轮。
5. 电容器：用于存储电能，建议选择容量较大的电容器。
6. 导线、插头等电器配件。
7. 木板、螺丝等固定材料。
二、制作过程1. 制作底板：首先需要准备一块木板，尺寸约为20x30cm左右。
在木板上钻四个孔，用螺丝将电机固定在木板上。
2. 安装皮带轮：将皮带轮固定在电机轴上，注意要使皮带轮与电机轴保持平衡，避免转动时出现偏摆。
3. 连接皮带：将皮带连接到电机和皮带轮上，注意要拉紧皮带，避免转动时出现滑动。
4. 制作手柄：将手柄固定在皮带轮上，注意要使手柄与皮带轮保持水平，避免转动时出现偏摆。
5. 安装电容器：将电容器固定在木板上，注意要选择正负极正确的插头连接电容器和电机。
6. 连接导线：将电机、电容器和插头等电器配件连接起来，注意要选择合适的导线，避免出现短路等问题。
7. 测试发电效果：将手柄转动，观察电容器是否能够存储电能，同时可以用电器测试发电机的输出电压、电流等参数。
三、注意事项1. 制作手摇发电机需要一定的电子知识和手工制作技能，建议在有经验的人指导下进行。
2. 在制作过程中，要注意安全问题，如避免电器件触电、避免手指被皮带卷入等。
3. 手摇发电机的输出电压和电流受到多种因素的影响，如转速、电容器容量、电机功率等，需要进行实验调试。
手摇发电机实验方法
手摇发电机实验方法
手摇发电机是一种可以通过人力进行发电的装置，它可以在没
有电力供应的情况下提供电力。
手摇发电机实验是一种非常有趣和
有教育意义的实验，可以帮助学生了解发电原理和能源转换的过程。
下面我们将介绍一种简单的手摇发电机实验方法。
材料：
1. 手摇发电机。
2. 电灯泡。
3. 电线。
4. 万用表。
实验步骤：
1. 将手摇发电机放在桌子上，并将电灯泡连接到发电机的输出端。
使用电线将电灯泡与发电机连接起来。
2. 用手摇发电机的手柄开始转动，观察电灯泡是否亮起。
如果
电灯泡亮起，说明手摇发电机成功发电。
3. 使用万用表测量发电机输出的电压和电流，记录下实验数据。
4. 可以尝试改变手摇的速度和力度，观察电灯泡的亮度是否有
所变化。
实验原理：
手摇发电机实验的原理是利用人的机械能转化为电能。
当我们
转动手摇发电机的手柄时，内部的发电机装置会通过电磁感应产生
电流，从而驱动电灯泡发光。
这个实验可以让学生直观地感受到人
力发电的过程，了解能源转换的基本原理。
通过这个简单的手摇发电机实验，学生不仅可以了解发电原理，还可以培养实验操作能力和科学思维。
同时，也可以引导学生思考
可再生能源的重要性，以及如何节约能源和保护环境。
希望这个实
验能够激发学生对科学的兴趣，让他们在实践中学习并享受科学。
DIY便携式手摇发电机的做法[附图]
![DIY便携式手摇发电机的做法[附图]](https://img.taocdn.com/s3/m/9c9525e151e2524de518964bcf84b9d528ea2c96.png)
DIY便携式手摇发电机的做法[附图] DIY便携式手摇发电机的做法【章节一、背景介绍】在某些情况下，例如露营、旅行或灾难情况下，电力供应可能会受到限制或中断。
为了应对这些情况，我们可以制作一个便携式手摇发电机，通过人体的运动来产生电能。
【章节二、所需材料】1：电动机：6V直流电动机 x12：手摇发电机手柄：塑料材质 x13：电线：5米长，导线规格为18AWG x24：大型电容器：1000μF x15：电池夹：小型全igator夹 x26：螺丝和螺母：M3x6mm x47：螺丝刀和扳手8：木板或塑料板：作为基座使用，尺寸为15x20cm x19：快速连接器：Molex插座和引脚 x2【章节三、制作步骤】1：安装电动机：a：将电动机固定在基座上，使用螺丝和螺母进行固定。
b：连接一根电线的一端到电动机的正极，另一端插入一个Molex插座中的插针。
c：连接另一根电线的一端到电动机的负极，另一端插入另一个Molex插座中的插针。
2：制作发电机手柄：a：将手摇发电机手柄与电动机的轴连接，使用扳手进行固定。
3：连接电容器和电动机：a：将电容器的正极与电动机的正极相连，使用快速连接器进行连接。
b：将电容器的负极与电动机的负极相连，使用快速连接器进行连接。
4：连接电池夹：a：将一个电池夹连接到电动机的正极，另一个电池夹连接到电动机的负极。
5：完成组装：a：将所有组件固定在基座上，确保连接稳固可靠。
【章节四、使用说明】1：使用之前，请确保所有连接都紧固并稳固。
2：使用时，握住手柄，通过旋转手柄产生运动。
3：运动时手柄的旋转速度越快，发电机产生的电能就越多。
4：手摇发电机可以为小型设备（如方式、LED灯等）供电。
【章节五、附件】1：图片：附加图片展示组装过程和成品效果。
【章节六、法律名词及注释】1：便携式手摇发电机：一种通过人体运动产生电能的装置。
【章节七、全文结束】。
手摇发电机做法
自制手摇发电机
材料：玩具小马达一个、直径等于20厘米的皮带轮一个、圆杆铅笔头一个、乳胶、皮筋一根、1.5V小灯泡一个、木板一块。
方法：
（1）将小马达固定在木板上。
（2）取6毫米长圆铅笔杆一段，除去铅心，用三角钢挫挫成皮带糟，制成小皮带轮。
（3）用乳胶把小皮带轮粘在小马达轴上。
（4）用两层三合板制成直径20厘米的大皮带轮一个。
（5）把大皮带轮架在木板上，装好摇把。
（6）将皮筋套在小皮带轮和大皮带轮上。
（7）将1.5V小灯泡，连接在小马达两个接线点上。
（8）快速摇动大皮带轮摇把，使小马达发电，点亮小灯泡。
注意：
（1）要选择定于磁极磁力强的马达。
用手指捻动小马达轴，可以感觉磁极的磁力。
（2）摇动摇把速度越快，发出的电越强，小灯泡越亮，实验效果越好。
手摇发电机制作方法
手摇发电机制作方法随着科技的不断发展，电力已经成为了现代社会不可缺少的一部分。
然而，在某些特殊的场合，比如野外露营、自然灾害等情况下，我们可能无法使用到电力，这时候，手摇发电机就成为了一种非常实用的工具。
手摇发电机是一种通过人力转动发电的装置，具有便携、可靠、环保等优点，可以为我们在野外生存、紧急救援等情况下提供电力保障。
在本文中，我们将介绍如何制作一台手摇发电机，让你在需要的时候随时随地都能够获得电力。
材料准备制作手摇发电机需要的材料主要有以下几种：1.发电机：我们可以选择直流发电机或者交流发电机，这里推荐使用直流发电机，因为直流发电机的转速较低，转速范围也比较大，适合手摇发电机的转速变化较大的情况。
2.电容器：电容器是储存电能的装置，可以在手摇发电机转动的过程中储存电能，以便在需要的时候释放电能。
建议选择容量较大的电容器，以便储存更多的电能。
3.电阻器：电阻器可以用来限制电流，防止短路等情况的发生。
建议选择阻值较小的电阻器，以便电流通过电阻器时不会因为电阻过大而减小太多。
4.开关：开关可以用来控制电路的通断，方便我们控制电流的流动。
5.转轴：转轴是连接发电机和手柄的部件，可以将手摇发电机的转动转化为发电机的转动。
6.手柄：手柄是手摇发电机的核心部件，通过手柄的转动，可以驱动转轴旋转，进而驱动发电机发电。
7.支架：支架可以用来固定手摇发电机，以便我们在使用的时候不会因为手摇发电机的晃动而影响发电效果。
制作步骤1.首先，我们需要将发电机、电容器、电阻器、开关等部件进行组装。
具体的组装步骤可以参照电路图进行操作，需要注意的是，在组装电路的时候，要将电容器、电阻器、开关等部件正确地连接到发电机的正负极上，以确保电路的正常工作。
2.接下来，我们需要制作手柄和转轴。
手柄可以使用木材或者金属等材料制作，转轴可以使用金属材料制作，需要注意的是，转轴的长度要与手柄的长度相匹配，以便手柄转动时能够顺畅地驱动转轴旋转。
科学小实验——手摇发电机
科学小实验——手摇发电机
课程导入
• 为什么灯会亮、风扇会转动呢？ • 因为有电流通过 • 那么电是怎么来的呢？ • 通过发电机产生
手摇发电机原理
*刚刚我们已经了解过到电 是通过发电机产生的， 同学们有没有想过，为什么 发电机能产生电呢？
其实手摇发电机只是其中一种 发电方法
自然界中还有很多的产电方式
下面我们开始组装发电机
总结
① 手摇发电机工作原理：将动能转化为电 能
② 其他的发电方式：风力发电、水力发电 、核能发电
③ 自然同学老师会相应的加分奖励哦bg科学小实验手摇发电机bg通过发电机产生bg手摇发电机原理刚刚我们已经了解过到电是通过发电机产生的同学们有没有想过为什么发电机能产生电呢
大家好
• 梁永成 • 认真听讲，积极提问，踊跃回答问
题。 • 不要大声喧哗，起哄，交头接耳 • 上课积极的同学，老师会相应的加
便携式手摇发电机的做法（图解）
便携式手摇发电机的做法（图解）市售的手摇发电机归纳起来无非有两种，一种是军用的，外壳采用铸铝方式，很重很结实。
我有的两种都是有专用架子的，人坐在架子上，还有专用的护腰带，全部加起来估计有10公斤以上。
另一种是民用的，随应用领域（一般是电筒或手机充电器）的不同，有手握式、手摇式、手晃式等，它们的体积都很小，但功率也小得可怜。
在中间范围内（功率约10W）的手摇发电机市面上很看不到。
这个发电机功率约10W，初衷是让大多数人都可以使用的东西，做好以后才发现，它更本不适合我，而是专为特定人群（猛男）做的。
但现在也不想再改动了，毕竟提高内在素质才是最重要的，苦练身体，争取5年以后迈入初级猛男行列，可以用得上这个东东。
主要材料都购于淘宝网，包括减速电机、塑料密封盒、DC-DC模块、锂电池、锂电保护电路、电压表、可调稳压电路板。
具体参数如下：（一）减速电机：额定电压24V，实测转速90转/分左右。
用长一点的摇把在16V时实测输出电流约1A（电机不烫），曾经有摇出2A的峰值记录。
（二）防水密封盒：120×120×90 mm。
（三）锂电池：4节26650串，容量2.8AH左右。
（四）锂电保护电路：单节上限电压：4.3v±0.05V，单节下限电压：2.5V±0.05V，最大工作电流：8A，最大瞬间电流：12A，尺寸：45×15×5mm。
（五）电压表：测量电压0-20V，工作电压：2.5-7v（另购7805用于表头供电），工作电流：<5mA，外型尺寸：48×29×18.5 mm，准确度：± 0.2%。
（六）DC-DC模块：降压电路，尺寸，44×22×7.2 mm，输入4-26V（成品输入端滤波电容是16V的，需更换），输出电压可根据需求来任意调整（输出总是低于输入端1.55V），电流最大3A，常规使用推荐2A，效率94%-96%（估计有水分，压差大时不可能这么高），输出带短路保护。
DIY便携式手摇发电机的做法[附图]
![DIY便携式手摇发电机的做法[附图]](https://img.taocdn.com/s3/m/91e49aee32d4b14e852458fb770bf78a65293af9.png)
DIY便携式手摇发电机的做法[附图]本文档旨在提供一个详细的DIY便携式手摇发电机的制作过程，附有相关图片以供参考。
请注意，本文涉及到的部分材料和工具可能需要您事先购买或准备。
在开始制作之前，请确保您已经阅读并理解了本文档中的所有内容。
一、介绍便携式手摇发电机指的是一种可以通过手动摇动手柄来产生电能的发电设备。
它可以在没有电力供应的地方提供临时的电力支持，例如露营、户外野外活动等场合。
二、所需材料1.电机：选择一个适合的直流电机，建议使用额定电压为12V的电机。
2.手柄：一根长而坚固的柄杆，可用PVC或金属材料制作。
3.电池：一个12V直流电池，用于存储发电机的电能。
4.支架：一个稳固的支架，用于固定电机和手柄。
5.电线：用于连接电机、电池和其他电器设备的导线。
6.开关：一个用于控制电路的开关，让您可以打开和关闭发电机供电。
7.螺丝和螺母：用于固定电机、手柄和支架的连接件。
8.电器配件：包括插头、插座和电线接头等。
三、制作步骤1.安装电机：将电机固定在支架上，确保其位置稳定且不会晃动。
2.连接电池：使用电线连接电机和电池，注意极性的正确连接。
3.安装手柄：将手柄连接到电机的转轴上，确保能够顺畅地转动。
4.电路：使用电线连接开关和电池，确保电路能够顺畅地通电。
5.测试发电机：转动手柄，观察电机是否能够正常运转，并检查电池是否能够存储电能。
6.安装电器配件：如果需要，连接插头、插座和其他电器设备，使其能够从发电机获得电源。
7.优化调整：根据实际情况，不断调整发电机的参数和结构，以达到最佳效果。
本文涉及到的法律名词及注释：1.电机：指用于将电能转换为机械能的设备，常见于各种电动工具和电器设备中。
2.直流电：指电流方向保持不变的电流。
3.极性：指电流方向的正负标志，用于区分电压和电流的正负方向。
附件：1.图片1：电机和支架的装配示意图。
2.图片2：手柄与电机转轴的连接示意图。
3.图片3：电路连接示意图。
便携式多功能手摇发电机的制作
便携式多功能手摇发电机的制作一、设计缘由我校近年来实行准军事化管理，因考虑用电安全问题，寝室内未安装220V电源插座。
学生中潘俊波同学喜欢动手制作，一直想制作一款手摇式发电机解决手机临时充电问题。
在我们教师的指导下，花了一个星期找配件买外壳试制成功，使用效果达到预期。
本作品参加2017年十堰市中职学校“文明风采”大赛职业规划与创新设计类“一等奖”。
二、应用场景本产品可解决学校寝室、长途出差、野外探险或考察等用电应急。
如下是典型场景：1.火车上长途客车上，手机没有电，充电宝也没有电了怎么办？如果带上这个手摇发电机（体积不大，总量轻），就不用害怕没有电。
经测试：智能手机完全没电的情况下手摇 1 分钟电量指示到1%，手摇2 分钟手机电量升到2%，3-5 分钟电量能到3%左右。
智能机在开机状态下，电量在50%左右，手摇2-3 分钟，电量可增至51%。
建议手摇给充电宝充电，智能机开机状态下各种应用较耗电。
本人曾在火车上手摇30分钟左右，小容量充电宝能充好电。
2.在无人区汽车电瓶没有电了又着急赶路的时候，可以用接线端子接上汽车电瓶，通过手摇产生12V 给汽车电瓶充电（手摇时间与电瓶大小有关），充上少量电汽车能正常点火启动。
此12V 电也可供给12V 电器仪表使用。
3.野外探险或考察，通过手摇发电可给220V 节能灯提供应急照明，也可给小功率的仪器仪表供电。
4.接上汽车电瓶做输入后，可以让台式电脑、笔记本电脑、卫星接收器等正常工作。
三、主要材料及参数1.外壳：200 mm×130 mm×75 mm。
2.减速电机：额定电压24V，手摇转速80 转/分左右。
3.稳压芯片：三端稳压芯片7812（金属大功率）。
4.电容组：16 个10F 2.7V 电容，通过串并联合成一个耐压21.6V，容量20F电容组。
5.智能仪表：测量电压8-100V，测量电流。
手摇发电机制作方法
手摇发电机制作方法随着科技的不断发展，我们的生活离不开电力。
如果你在野外露营或遇到停电，手摇发电机可以帮助你充电或发电。
本文将介绍手摇发电机的制作方法，希望对大家有所帮助。
所需材料：1. 直流电机2. 手摇发电机3. 电容器4. 电线5. 电池或电池盒6. 电位器7. 木板或金属板8. 螺丝和螺母9. 螺丝刀和扳手10. 万用表步骤：1. 准备直流电机和手摇发电机。
直流电机是将机械能转换为电能的装置，手摇发电机则是通过手摇来转动发电机。
选择合适的电机和发电机，可以根据自己的需要来选择。
2. 将直流电机和手摇发电机固定在木板或金属板上，用螺丝和螺母固定。
3. 使用电线连接电机和发电机。
将电线连接到直流电机的正极和负极，然后将另一端连接到手摇发电机的正极和负极。
4. 连接电容器。
将电容器的正极和负极分别连接到直流电机和手摇发电机的正极和负极。
5. 连接电池或电池盒。
将电池或电池盒的正极和负极分别连接到电容器的正极和负极。
6. 连接电位器。
将电位器连接到电池或电池盒的正极和电容器的正极之间，可以调节电压和电流的大小。
7. 使用万用表检测电路是否正常。
将万用表设置为直流电压测量模式，依次测量电机、发电机、电容器、电池或电池盒之间的电压，确保电路正常。
8. 调试电路。
通过调节电位器的阻值来调节电压和电流的大小，确保电路能够正常工作。
以上就是手摇发电机的制作方法，相信大家已经掌握了。
在使用手摇发电机时，要注意安全，避免触电和短路。
当然，如果你不想亲自制作，也可以购买现成的手摇发电机。
希望本文对大家有所帮助，谢谢！。
5自制手摇发电机
小科童科学班五年级在学习和玩乐中成长自制手摇发电机课堂引导：假设我们落入古代或者荒芜之地，怎么办，如何利用我们的智慧，去战胜未知的敌人或者灾难？这里我首先想到电。
因为电可以转化很多形式的能量来帮助我们。
可如果我们手中没有任何电器，如何发电呢？今天，我们就来一起利用电磁感应现象制作一个手摇发电机。
知识要点：1、手摇发电机的结构：齿轮、马达。
2、齿轮的作用；传递力、改变运动方向、改变运动速度。
3、电磁感应：线圈在磁场中运动会产生电流。
4、电机是线圈作为转子，磁铁作为定子，形成稳定磁场。
利用电磁场的变化产生电流。
5、手摇发电机的实验原理：齿轮转动带动马达轴旋转，轴线圈构成马达的转子。
马达内部的磁铁作为定子，当转子旋转时做切割磁感线运动，就产生了电流。
电路成闭合状态时电流通过，发光二极管就会发光。
实验材料：齿轮箱、导线（2根）、发光二极管、小电机。
手摇发电机：齿轮箱—改变传动比，导线—传输电流，发光二极管—用电器，小电机—发电、产生电流。
实验步骤：1、装好齿轮箱。
把四个齿轮和电机轴小齿轮一起装在齿轮箱。
2、红线一端连接小电机有红点的接头。
另一端连接发光二极管正极（长脚）3、黑线一端连接小电机另一个接头，另一端连接发光二极管负极（短脚）。
4、快速摇动齿轮箱上的摇把，使小电机发电，点亮发光二极管。
科学原理：1、发电机是将其他形式的能源转换成电能的机械设备,最早产生于第二次工业革命时期，由德国工程师西门子制成。
它将风能、水力，热能（蒸气）、光能、化学能、人力、气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。
手摇发电机与普通发电机没有多少区别,只不过动力是人力罢了。
2、手摇发电机的工作原理是利用电磁场的变化产生电流。
（用线圈切割磁场（磁铁组），使线圈产生电流）。
3、小电机内部主要由定子和转子两部分组成。
线圈作为转子，磁铁作为定子，形成稳定磁场。
手摇使线圈在磁场中连续转动切割磁场，发生电磁感应现象，于是便产生了电流。
自制手摇发电手电筒
自制手摇发电手电筒在推崇低碳节能科学环保的时代，我们隆重为您推荐这款史上最便宜的自发电式绿色环保准家用电器——“摇一摇”手电筒。
一盒在手，不管你是都市夜归人，还是宿舍拉闸限电的受害者，或者哪怕你只是想时不时地锻炼一下臂肌，都不妨来试试“摇一摇”。
1 工具和材料● 热熔胶● 环氧树脂○ 150英尺30计搪瓷涂层漆包线○ 4 个1 / 8“稀土磁铁○ 4个整流二极管（IN4007 MIC）○ 电阻（22欧姆）○ 白色LED○ 开关○ 几个小号充电电池○ 圆珠笔○ 2个塑料垫圈或装饰物○ 薄荷糖盒子2 制作磁铁管● 这部分其实可以用很多东西（比如硬纸片）做成。
我用圆珠笔是因为我的磁铁大小刚好与笔管适应。
● 把笔管切成比薄荷糖盒子的短一点的长度。
找一些垫圈或塞子作为笔管底端的盖，也可以用纸来做。
我用的是一个用砂纸打磨过的塑料齿轮。
● 将4个磁铁全部粘在一起，装进管子里。
粘住笔管底端的盖子。
小心盖子的胶，不要让磁铁碰到胶水。
●第一步结果参照3 缠绕线圈● 在笔管底端的盖子上刻出一个窄槽。
● 留3英寸导线挂在槽上，开始缠绕线圈。
这是也许这个项目中最艰难的部分，我失败了很多次。
网上有超多关于怎么缠绕线圈的方法，但我给你的最好建议是，一定要慢！线圈缠绕的越整齐和紧密，效果就会越好。
● 缠绕结束后，在末尾处留三英寸导线。
这个项目的原理就是法拉第发现的电磁感应定律：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就会产生电流。
4 制作顶部● 揭下薄荷糖盒的标签并去掉顶部。
● 从底部切下1 / 4英寸● 留下1 / 8英寸的的边缘。
保留余料，后面有用~● 在盖子上钻一个大小足够使LED灯穿过的洞。
5 安装开关● 从废料上切下足够多部分作为盖子底下的小垫片儿，使它正好能填满缺口形成一个水平面。
● 在薄片上剪出一个窄槽作为开关的滑动槽。
● 我用强力胶把这些小片粘在了相应的地方。
6 粘上开关● 用热熔胶把开关站在前面的薄片上。
自制一个小型手摇发电机，可以轻松为LED灯供电
自制一个小型手摇发电机，可以轻松为LED灯供电
伺服电机是可以将电压信号转化为转矩和转速以驱动控制对象的机器，没想到稍微改动利用一下，还可以利用伺服电机做成发电机。
国外有位网友将直流伺服电机改动了一下，得到了一个小型手摇发电机，让我们一起来看看。
首先他将一个直流伺服电机拆开，拆解下里面的转盘。
接着调整里面的转盘以及金属片，使其可以通过转动生电。
转合之后用一枚电池测试是否能正常转动。
然后给伺服电机加装一个把手以便转动，连接到一个LED灯，将它们全部粘在一张光碟上。
当转动把手，LED灯亮了起来。
最后他还尝试了更大功率的LED灯，一样可以顺利点亮，提供足够的电源。
大家不妨也可以利用一些没用的直流伺服电机用来做成这样有趣的生电玩意，分享给朋友们一起来看看吧。
自制手摇发电机，户外旅行时为手机充电
自制手摇发电机，户外旅行时为手机充电在野外或者家里断电，要是有不间断的电源供电，对于我们来说，那是极好的了。
那样的话，我们就不怕手机关键时刻没电，漆黑的夜晚也有光亮。
手机、GPS、广播、小户外灯等都可以放心的用。
甚至，现在有那种用电加热电热丝的打火机，也可以放心的使用，这样岂不是基本的问题都解决了？再美好的幻想，也必须等实现了，才有意义。
那么今天就叫大家制作一个神奇——手摇小发电机。
第一步，你得有一个马达（电机），一般来讲，马达的功率越大越好，但考虑到，你的发电机是靠人为动力做功，太大的话，你人力气的功率（一般人的力气也就能满负荷二三十瓦的样子）有限，电机太大也是浪费。
所以，建议大家的电机功率在几十瓦就足够了。
电机最好用减速电机，原因很简单，电动机和发电机是相反的，如果电机的标称是50瓦，但是却有一万转，当作发电机的时候，就得能把电机先转到一万转，才能输出额定的电压电流，问题是，你能做到吗？而减速电机由于有齿轮系统，可以在手转的慢的情况下，把电机的转速提高上去，这样才让发电成为可能。
最常见的就是普通的直流马达。
一般的电动玩具里就是这种电机。
首先你要知道该电机的额定电压和转速，只有在低转速（人能长时间转动的转速在每分钟300转以内）时候，输出功率不太小的电机才值得改装。
电机的功率由电压和电流决定，所以电压太高的电机反而电流不会大，内部的绕组线圈的线就更细，承受不了大电流，容易烧坏。
但后面我们会说这个问题的解决办法。
还有一些电机不是直流电机，是交流电机，这个很好解决，只要为输出的电路上加一个整流电路就可以把发出的交流变为直流。
也就是四个二极管组成的桥电路。
随便搜一下，接线很简单。
注意，三角箭头方向就是可以通过电流的方向。
交流转换直流的简单桥电路对于不会电路图的网友，我解释一下，二极管就是可以让电流单向通过，有银色环的方向就是电流方向，你只要记得：按照划线接电线，最终就会把交流变为直流。
一般网站的发电机制作教程来说，教程到这里就完了，可是，如果你真的按照他们的方法做了，做出来的还是一个只能演示原理，而不能使用的垃圾我们要实用的产品，不要费了老劲儿了，却是个成品垃圾，怎么办？继续往下看，关键点来了！这样做出来的发电机为什么是垃圾？因为，你会发现，随着你手转动电机的快慢不同，电压在上蹿下跳，你以为你能把电压恒定在某个你需要的值上面，但是，你真的能做到像机器那样精准的转速么？而且，你的各个电子产品充电时候的需求电压不一样，你怎么办？你还想加大力气，让充电快点，怎么办？你怎么知道你发的点是多少V？喂喂喂！看黑板这里，这才是问题的重点:你只需要一个神器——直流稳压板，或者叫DC-DC变压电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DIY便携式手摇发电机的做法[附图]
市售的手摇发电机归纳起来无非有两种，一种是军用的，外壳采用铸铝方式，很重很结实。
我有的两种都是有专用架子的，人坐在架子上，还有专用的护腰带，全部加起来估计有10公斤以上。
另一种是民用的，随应用领域（一般是电筒或手机充电器）的不同，有手握式、手摇式、手晃式等，它们的体积都很小，但功率也小得可怜。
在中间范围内（功率约10W）的手摇发电机市面上很看不到。
这个发电机功率约10W，初衷是让大多数人都可以使用的东西，做好以后才发现，它更本不适合我，而是专为特定人群（猛男）做的。
但现在也不想再改动了，毕竟提高内在素质才是最重要的，苦练身体，争取5年以后迈入初级猛男行列，可以用得上这个东东。
主要材料都购于淘宝网，包括减速电机、塑料密封盒、DC-DC模块、锂电池、锂电保护电路、电压表、可调稳压电路板。
具体参数如下：
（一）减速电机：额定电压24V，实测转速90转/分左右。
用长一点的摇把在16V时实测输出电流约1A（电机不烫），曾经有摇出2A的峰值记录。
（二）防水密封盒：120&215;120&215;90 mm。
（三）锂电池：4节26650串，容量2.8AH左右。
（四）锂电保护电路：单节上限电压：4.3v&177;0.05V，单节下限电压：2.5V&177;0.05V，最大工作电流：8A，最大瞬间电流：12A，尺寸：45&215;15&215;5mm。
（五）电压表：测量电压0-20V，工作电压：2.5-7v（另购7805用于表头供电），工作电流：《5mA，外型尺寸： 48&215;29&215;18.5 mm，准确度：&177; 0.2%。
（六）DC-DC模块：降压电路，尺寸，44&215;22&215;7.2 mm，输入4-26V（成品输入端滤波电容是16V的，需更换），输出电压可根据需求来任意调整（输出总是低于输入端1.55V），电流最大3A，常规使用推荐 2A，效率94%-96%（估计有水分，压差大时不可能这么高），输出带短路保护。
电路静态电流是5MA，电路第7脚为使能端，当使能端为低电平的时候，电路静态消耗6UA。
（七）小摇把：长约60 mm，手摇绕线器上拆下来的。
（八）开关及其它小配件：本地自购。
导线粗的是200芯镀银音箱线，细的是车模用硅橡胶绝缘导线。
（九）缺点：1、不防水。
2、在输出电压小于2.5V时，电压表不能测量。
3、无平衡充电功能，电池多次充电放后容易造成特性不一致。
4、重量不轻，家里没有秤，但估计不会低于1公斤。
5、电压表少一个开关，在电池充放电过程中，电压表都是开着，按最不利的10V压降考虑，将有0.05W的功率损耗。
6、减速电机有噪声，摇起来呜呜的响。
（十）用于弱男时的改进：1、加长摇把。
2、壳子上装四个带小孔的&8220;耳朵&8221;，用帐篷钉固定在地上摇。
（十一）适用领域：当走了一天的路，大家都累得东倒西歪时，总会有一些生龙活虎的猛男，充沛的体力无处发泄，这时就需要一台这样的手摇发电机，抱住它，尽情的摇吧。
