qpsk调制解调原理及实现方法
一、概述QPSK调制解调技术是一种数字通信中常用的调制解调方式。
QPSK是Quadrature Phase Shift Keying的缩写，即正交相移键控。
它通过改变正交载波的相位来传输数字信号，具有传输速率高、频谱利用率高的优点，被广泛应用于无线通信、卫星通信、数字电视等领域。
本文将介绍QPSK调制解调的原理和实现方法，以帮助读者更深入地理解这一技术。
二、QPSK调制原理QPSK调制是通过改变正交载波的相位来传输数字信号。
在QPSK调制中，有两路正交的载波信号，分别记为I通道和Q通道。
对于要传输的数字信号，首先将其分为两个独立的部分，分别用来调制I通道和Q通道的载波。
通过改变正弦载波的相位来表示不同的数字信号，从而实现信号的传输。
QPSK调制可以用以下公式表示：S(t) = Icos(2πfct) - Qsin(2πfct)其中，S(t)代表输出的调制信号，I和Q分别是I通道和Q通道的调制信号，fc代表载波频率。
通过改变I和Q的数值，可以实现不同数字信号的传输。
三、QPSK解调原理QPSK解调是指将接收到的QPSK信号转换为原始的数字信号。
在QPSK解调中，接收到的信号经过信号处理后，被分别送入两个相位解调器，得到两个独立的解调信号。
通过合并两个解调信号，即可得到原始的数字信号。
QPSK解调可以用以下公式表示：I = ∫S(t)cos(2πfct)dtQ = -∫S(t)sin(2πfct)dt通过对接收到的信号进行数学处理，得到I和Q的数值，进而实现信号的解调。
四、QPSK调制解调的实现方法1. QPSK调制实现QPSK调制可以通过数字信号处理器（DSP）来实现。
将要传输的数字信号转换为两个独立的调制信号，即I和Q。
将这两个调制信号送入正交调制器，经过信号处理后得到QPSK信号。
通过数模转换器将数字信号转换为模拟信号输出。
2. QPSK解调实现QPSK解调可以通过相位解调器来实现。
接收到的QPSK信号先经过一系列处理，如信号衰减、滤波等，然后被送入两个相位解调器，分别得到I和Q的解调信号。
QPSK调制与解调原理
QPSK调制与解调原理QPSK（Quadrature Phase Shift Keying）是一种常用的数字调制技术，它可以将数字信息通过调制信号的相位变化来传输。
QPSK调制与解调原理相互关联且较为复杂，本文将从以下几个方面进行详细介绍。
一、QPSK调制原理QPSK调制原理是将两个独立的调制信号按照正交的方式进行相位调制，得到复杂的调制信号。
其中，正交基是指两个正交信号的相位差为90度。
QPSK调制涉及到两个正交信号，分别记作I通道和Q通道。
将数字信号分成两个部分，分别映射为I通道和Q通道的调制信号。
具体过程如下：1.数字信号进行二进制编码，比如00、01、10、112. 对于每个二进制码组合，分别映射到I通道和Q通道的调制信号，通常采用正交调制方法进行映射。
I通道和Q通道的调制信号可以使用正弦和余弦函数进行表示，假设调制信号频率为f，那么I通道的调制信号可以表示为：I(t) = A*cos(2πf*t + θI)，Q通道的调制信号可以表示为：Q(t) = A*sin(2πf*t + θQ)。
3.结合I通道和Q通道的调制信号，可以得到复杂的QPSK调制信号为：S(t)=I(t)+jQ(t)，其中j是单位虚数，表示相位90度的旋转。
二、QPSK解调原理QPSK解调的目标是将复杂的调制信号恢复为原始的数字信息。
解调过程主要包含两个环节，分别是载波恢复和解调。
具体过程如下：1. 载波恢复：接收到的调制信号经过放大和频率移位后，通过相干解调方法将信号分为I通道和Q通道两个分支。
在该过程中，需要从已知的参考信号中恢复出原始信号的频率，并根据频率差异对信号进行对齐。
这样，I通道和Q通道的解调信号可以表示为：I'(t) = S(t) *cos(2π*f*t + θ')，Q'(t) = S(t) * sin(2π*f*t + θ')。
2.解调：在解调过程中，需要根据相位信息对I通道和Q通道的解调信号进行处理，得到原始的数字信号。

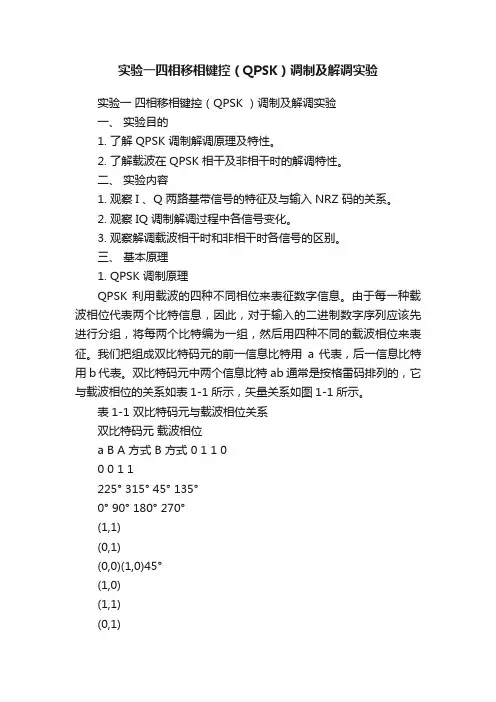

实验一四相移相键控（QPSK）调制及解调实验

实验一四相移相键控（QPSK）调制及解调实验实验一四相移相键控（QPSK ）调制及解调实验一、实验目的1. 了解QPSK 调制解调原理及特性。
2. 了解载波在QPSK 相干及非相干时的解调特性。
二、实验内容1. 观察I 、Q 两路基带信号的特征及与输入NRZ 码的关系。
2. 观察IQ 调制解调过程中各信号变化。
3. 观察解调载波相干时和非相干时各信号的区别。
三、基本原理1. QPSK 调制原理QPSK 利用载波的四种不同相位来表征数字信息。
由于每一种载波相位代表两个比特信息，因此，对于输入的二进制数字序列应该先进行分组，将每两个比特编为一组，然后用四种不同的载波相位来表征。
我们把组成双比特码元的前一信息比特用a 代表，后一信息比特用b 代表。
双比特码元中两个信息比特ab 通常是按格雷码排列的，它与载波相位的关系如表1-1所示，矢量关系如图1-1所示。
表1-1 双比特码元与载波相位关系双比特码元载波相位a B A 方式 B 方式 0 1 1 00 0 1 1225° 315° 45° 135°0° 90° 180° 270°(1,1)(0,1)(0,0)(1,0)45°(1,0)(1,1)(0,1)(0,0)0°参考相位参考相位(a)(b)图1-1 QPSK 信号的矢量图下面以A 方式的QPSK 为例说明QPSK 信号相位的合成方法。
串/并变换器将输入的二进制序列依次分为两个并行序列，然后通过基带成形得到的双极性序列（从D/A 转换器输出，幅度为±2/2）。
设两个双极性序列中的二进制数字分别为a 和b ，每一对ab 称为一个双比特码元。
双极性的a 和b 脉冲通过两个平衡调制器分别对同相载波及正交载波进行二相调制，得到图1-2中虚线矢量，将两路输出叠加，即得到QPSK 调制信号，其相位编码关系如表1-2所示。
