电机学-三绕组变压器自耦变压器互感器
三绕组变压器、自耦变压器和互感器§4-1 三绕组变压器¾什么是三绕组变压器在同一铁心柱上绕上一个原绕组、两个副绕组或两个原绕组一个副绕组。
具有U1/U2/U3三种电压的变压器叫三绕组变压器。
三绕组变压器一般采用同心式绕组，铁心为心式结构。
每个铁心柱上都套着高压、中压和低压三个绕组，为了绝缘方便，高压绕组放在最外边。
对于降压变压器，中压绕组放在中间，低压绕组靠近铁心柱。
对于升压变压器，为了使磁场分布均匀，漏电抗分配合理，以保证较好的电压调整率、提高运行性能，将中压绕组放在靠近铁心柱，低压绕组放在中间。
¾三绕组变压器的分类和用途{单相三绕组变压器分类：三相三绕组变压器用途：1）变电站中利用三绕组变压器由两个系统向一个负载供电，如图所示。
2）发电厂利用三绕组变压器将发出的电能采用两种电压输送到不同的电网，如图所示。
容量：在三绕组变压器中，由于两个副绕组一般不同时达到满载，根据供电实际需要，三个绕组的容量可以设计成不相等。
这时，三绕组变压器的额定容量是指三个绕组中容量最大的一个绕组的容量。
为了使产品标准化起见，一般三个绕组的容量配合有下列三种，供使用单位选择。
高压中压低压NS NS N S N S N S NS N S N S 5.0N S 5.0注意：由于三绕组变压器各绕组的额定容量可能不相等，用标幺值计算时，各绕组必须采用相同的容量基值。
标准联结组：根据国家标准规定。
三相三绕组电力变压器的标准联结组有YN,yn0,d11 和YN,yn0,y0 。
单相三绕组变压器的标准联结组为I, I0, I0 。
¾三绕组变压器的基本方程式、等效电路、运行性能推导、分析方法与双绕组变压器类似，不予详细介绍。
如果保持两个绕组的额定电压和额定电流不变，把原绕组和副绕组顺极性串联起来作为新的原边，而副绕组还同时作为副边，它的两个端点接到负载阻抗Z，便演L变成了一台降压自耦变压器。
如图所示。

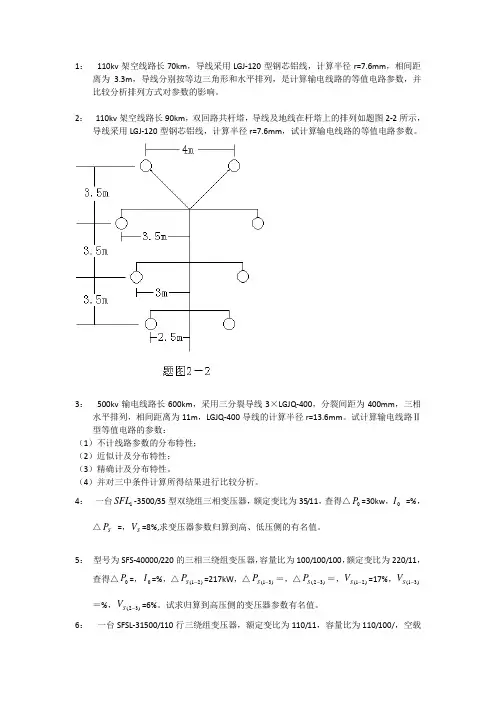

电力系统分析——习题
